Как проверить пусковой ток аккумулятора мультиметром — способ проверки напряжения в батарее

Существует много разных автомобильных поломок, связанных с электрикой. И, наверное, каждый сталкивался с неожиданной разрядкой АКБ после ночи стоянки на холоде или даже в теплое время года. Но не всегда причиной такого состояния является поломка батареи. Чтобы это определить, необходимо научиться правильно измерять ток аккумулятора, но как проверить его и получить при этом адекватную оценку?

Пусковой ток является основной показательной величиной, которая указывает на энергетические характеристики источника. Если он занижен, АКБ не будет способна крутить стартер с нужной силой. Выполнить проверку работоспособности батареи можно не только при помощи специальных тестеров. Как известно, такие приборы стоят дорого, и не каждый владелец автомобиля способен купить его. Но проверить аккумулятор мультиметром вполне реально.

Функции универсальных измерительных устройств

Замерить величину пускового тока мультиметром напрямую, без дополнительных приспособлений, невозможно. Это связано с тем, что характеристики бытовых приборов не позволяют контролировать большие токи. Максимальный предел составляет 30 ампер, но это будет достаточно дорогое устройство. Как замерить силу тока аккумулятора, если она достигает нескольких сотен ампер? Можно использовать шунт и на нем измерить падение напряжения, но об этом чуть позже. Сейчас перечислим все процедуры, которые можно выполнить мультиметром:

  1. С его помощью можно замерить величину заряда, выраженную напряжением. Для этого прибор необходимо перевести в соответствующий режим.
  2. Универсальный измерительный прибор позволяет определять сопротивление цепей. Необходимо помнить о том, что сопротивление измеряется при отключенном источнике тока. Оно актуально, например, для определения характеристик бортовой электрики.
  3. Стоит знать, что моторчик печки обладает сопротивлением всего в пару Ом.
  4. При помощи мультиметра можно контролировать переменное или импульсное напряжение с датчиков, а некоторые модификации позволяют измерять частоту сигналов, что также бывает необходимо во время ремонтных работ.
  5. Проверка тока утечки. Часто бывает так, что после некоторого времени простоя автомобиля батарея оказывается разряженной, но все приборы были отключены, за исключением сигнализации. В таком случае имеет место проверка тока утечки. Для этого подключите тестер в цепь, сняв одну из клемм на АКБ. Если он покажет более 50мА, нужно искать причину утечки.

Измерения пускового тока мультиметром

Если вы решили замерить ток холодного пуска АКБ мультиметром, сначала нужно обзавестись дополнительным сопротивлением. Это важно, так как максимально возможный предел устройства не превышает 30 А (а величина пускового тока аккумулятора зачастую превышает 300 А). Представим некоторые модели аккумуляторных батарей и их пусковые токи.

Модель АКБ

Емкость, А/ч

Пусковой ток, А

Intact Premium Power PP 78 MF

74

760

Bosch S4 008

74

680

Varta Blue Dynamic

74

680

Значит ли, что при измерении своим универсальным прибором получатся такие же показания? Нет, они будут в корне отличаться, потому что на заводе-производителе выполняют измерения данной характеристики при определенных условиях:

  1. По стандарту EN они проводятся в условиях низкой температуры -18 градусов и в течение 10 секунд при первом тесте. Затем с 60% нагрузкой при втором, в течение 73 секунд. В обоих случаях напряжение на АКБ не должно проседать менее 7,5 В.
  2. По стандарту DIN условия отличаются. В течение 30 секунд проводится первый тест, при нем напряжение не должно падать ниже 9 В при полной нагрузке.
  3. Есть также японский стандарт. Он измеряет источники питания конкретной величиной тока 150 и 300 ампер при температуре на 3 градуса теплее, чем в европейских стандартах.

Как измерить силу тока холодного запуска при помощи универсального тестера?

Чтобы произвести объективные измерения ампеража, выдаваемого АКБ на автомобиле, нужно выполнить следующие действия:

  1. Найти эквивалентную нагрузку, максимальный ток через которую по расчетам не будет превышать предел прибора в нужном режиме. Допустим, у вас используется устройство с максимальной отметкой на панели 20 А. Необходимо подобрать такое сопротивление, при включении которого он не был бы больше. АКБ выдает напряжение 12-12,7 В.
    Чтобы получить ток на показания, равный 10 А, нужно подключить нагрузку сопротивлением 1,2-1,27 Ом.
  2. Сопротивление подключается к АКБ на автомобиль последовательно с вашим прибором.
  3. Предварительно переведите измерительное устройство в режим контроля тока. Если не знаете, то на панели будет написана буква «А» и проставлены цифры, указывающие предел. Переключите на самый большой. Также выберите режим ADC, то есть, измерение силы постоянного тока.
  4. При подключении к батарее обратите внимание на полярность щупов. Красный — всегда плюс, должен быть включен в гнездо, возле которого имеется обозначение пределов и указаны измеряемые физические величины. Черный — минус и подключен в гнездо с надписью «COM», возле нее имеется значок земли.

Последовательное соединение представляет собой цепь, в которой все компоненты соединены в одну линию. Ток течет через все устройства, и его сила определяется общим сопротивлением.

Измерение напряжения

Если вы не можете замерить величину тока автомобильной батареи своим прибором, потому что амперметр сломан или его нет, можно выполнить диагностику немного иным способом — при помощи контроля напряжения. Подключите вольтметр к клеммам АКБ, на дисплее будет высвечено фактическое показание падения на источнике. Но это нам ничего не говорит о токе, потому что мы не знаем сопротивления.

Чтобы выполнить замер тока, нужно перевести тестер в режим измерения напряжения, а к АКБ подключить нагрузку, предварительно замерив ее сопротивление в Ом. В качестве нагрузки можно использовать мощную лампу накаливания дальнего света 60-100 Вт. Если заряд батареи нормальный, величина напряжения не будет меняться. В таком случае ток можно определить по формуле:

I = U / R, где U — это напряжение на лампочке, R — ее сопротивление.

Также можно вывести это значение через мощность:

I = P / U, где P — это мощность лампы.

Ели вы хотите определить именно пусковой ток, лучше воспользоваться вашим стартером. Так вы в комплексе изучите способности батареи автомобиля, заряд и емкость. Для этого необходимо выполнить следующие действия:

  1. Переведите тестер в режим измерения напряжения.
  2. Ничего не снимая, подключите щупы к клеммам АКБ.
  3. Отключите генератор, снимите провод, который питает сервисную обмотку или массу.
  4. Заводите ДВС в обычном режиме стартером.

Проводите измерения силы тока автомобильной батареи в течение нескольких секунд, потому что изношенная батарея быстро разрядится. Если на приборе напряжение не опускается ниже 9 В, то с вашей АКБ все еще в полном порядке. По европейским стандартам она вполне проходит. Если источник питания по DIN-нормативам проседает ниже 9 В, его пора заменить. Соответственно, если напряжение упадет ниже 7,5 В по EN — АКБ также неисправна.

Этот способ позволяет дать объективную оценку состояния батареи. Такая проверка, конечно, не дает полной картины, но вы будете понимать, что источник тока еще способен работать. Существуют таблицы, по которым можно проверить состояние своего аккумулятора, если он будет в списке протестированных. В них представлена общая картина.

Слева в столбце мы видим начальные данные:

  • емкость;
  • холодный пуск;
  • глубокий разряд;

По итогам всех тестов каждая автомобильная батарея набирает определенное количество баллов. Из таблицы видно, что большее количество циклов заряд/разряд принадлежит АКБ AGM с сорбентом. Как видно, проверка проводилась в разных условиях.

Измерение емкости АКБ мультиметром

Чтобы измерить заряд или емкость аккумулятора на автомобиле, его сначала нужно полностью зарядить. Сделать это лучше автоматическим ЗУ, которое отключит цепь, когда напряжение на клеммах поднимется до 12,7 В. После этого нужно найти нагрузку, которая не будет превышать 120 Вт суммарно. Проще взять две лампы дальнего света по 60 Вт и параллельно подключить их к батарее. Ток через них будет протекать величиной 10 А.

Состояние полностью разряженной АКБ соответствует напряжению 10,3 В, поэтому после включения ламп сразу необходимо засечь время, пока источник не разрядится до указанного падения напряжения. Предположительно время горения ламп составит 5 часов при мощности 120 Вт. Емкость определяется по формуле:

Tраз. * Iраз., где Tраз. — это время, за которое напряжение упало с 12,7 В до 10,3 В, Iраз. — ток, который протекал в цепи во время эксперимента.

Перемножив полученные данные выясняем, что емкость источника составляет 5 * 10 = 50 А/ч. Далее необходимо сравнить эти данные с паспортными на корпусе. Если они примерно равны, нет повода беспокоиться. Если же на этикетке написано 70А/ч, значит ресурс батареи существенно снижен, она уже не имеет нормативный заряд.

С помощью универсального прибора можно выполнить проверку многих параметров АКБ, но также и произвести диагностику электрики автомобиля. Проверка должна выполняться только на полностью заряженной батарее в измерительном устройстве. Иначе измерение параметров будет неверным.



Как открыть Шевроле Круз, если сел аккумулятор? >

Как измерить амперы мультиметром

Мультиметр — это такой электроизмерительный прибор, который сочетает в себе несколько функций. Используется данный прибор в основном для починки или при создании электрических цепей. Мультиметр за то и назван так, что объединяет сразу три прибора в одном — омметр, амперметр, вольтметр. Из этого следует, что при помощи такого устройства можно получать более расширенные сведения о состоянии электроцепи, будь она в рабочем состоянии или нет.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как правильно использовать мультиметр
  • Как измерить ток мультиметром
  • Как измерить силу тока мультиметром: учимся измерять ток по инструкции
  • Как измерить силу тока мультиметром?
  • Как измерить ампераж (силу тока) мультиметром
  • Как измерить силу тока мультиметром – правила измерения
  • Как измерить силу постоянного и переменного тока мультиметром
  • 2. Практика. Как пользоваться мультиметром
  • Как замерить силу тока мультиметром
  • Как измерить силу тока в розетке 220 Вольт с помощью мультиметра?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить аккумулятор мультиметром. How to check the battery with a multimeter.

Как правильно использовать мультиметр


Не дорогой, но очень полезный в домашних условиях и не только, универсальный прибор мультиметр, поможет в различных ситуациях. Не зависимо от цены, им решаются различные задачи, связанные с электричеством. Измерить силу тока мультиметром можно, главное знать, как это делать. Для начинающих, необходимо понимать, что и куда подсоединять, зачем нужны переключатели значений, как выполнить замеры в бытовых условиях.

Каждый тестер имеет два выхода. Для подсоединения проводов со щупами. Гнезд для подключения может быть больше, но нам нужен красный для подключения щупа на фазу и черный для нулевого провода. Здесь могут быть гнезда для выполнения замеров всех значений. А именно:. Для обозначения гнезд применяются обозначение с помощью единицы измерения. Ошибиться невозможно, если вы не прогуливали уроки физики. Второй основной элемент устройства измерительного устройства — шкала установок и переключатель.

Как правило, для замеров значения силы тока отведен определенный сектор. Здесь указанны Амперы с различными цифровыми значениями. Мультиметры выпускаются в цифровом и аналоговом исполнении.

Цифровые приборы имеют большее количество выставляемых значений ампеража, а также они оснащены звуковыми сигналами и другими опциями. Но это касается выбора типа прибора. Каждый из них позволит выполнить замеры, для нас это главное. Это следует выполнять обязательно. Для определения типа цепи, необходимо знать источник питания. Кабели со щупами следует подключать к разъемам для замера величины силы тока и точно по цветам. Провод со щупом для подключения к фазе красный вставляем в нужное гнездо, черный для земли вставляем в определенное место.

Для подстраховки, если есть сомнения, лучше загляните в инструкцию и проверьте правильность подключения. Проводим измерение силы тока.

Выполняя эту работу необходимо помнить о правилах безопасности при работе с электричеством. Поражение электричеством может произойти даже при работе с небольшими по мощности устройствами. Особенно важно это при выполнении работ в условиях с повышенной влажностью. Здесь лучше работать в резиновых перчатках и сапогах.

Для лучшего понимания выполнения замера разберем типовую операцию, проводя измерение силы тока на любом бытовом приборе. Это необходимо делать под нагрузкой.

Нам необходимо разомкнуть сеть. Поэтому при замере переменного тока подключаем любой дополнительный провод от розетки на один из контактов вилки прибора. На второй контакт розетки крепим щуп тестера. Второй щуп тестера, с помощью крокодила на дополнительном проводе крепим на второй контакт вилки прибора. У нас получается сеть с подключенным мультиметром. При выключенном бытовом приборе, на шкале тестера будет 0. После включения, на мультиметре получаем показание интересующего нас измерения. Измеряя силу тока на микроволновой печи, мы можем определить с его помощью неисправность сразу двух узлов.

При включении, значение на шкале будут небольшим, затем амперы вырастут. Это происходит по причине того что включая печь, мы запускаем сначала вентилятор, и только затем включается магнетрон печи.

При значении на шкале силы тока меньше 5. А это значит, не работает магнетрон. При включении значение измерения должно быть не менее 1,5 А.

Таким же образом можно замерить эту величину на пальчиковой батарейке, для определения уровня ее зарядки. Но здесь следует беречь батарейку. На шкале выставляем измерение постоянного тока. Здесь важно использовать щупы согласно их полярности. Ставим аккумулятор на черный щуп минусом, а к плюсу касаемся на короткое время красным щупом. При значении менее Ампера, батарейку можно сдать в утилизацию. Почему касание щупом должно быть коротким?

При измерении мы подаем нагрузку на батарейку, от долгого воздействия она разряжается и ее в таком случае можно будет выбросить сразу после замера. Таким же способом, получив величину тока зарядного устройства телефона, мы можем выяснить исправность защиты его от короткого замыкания. Таким же образом, но с применением более мощных тестеров, проводится определение величины тока в промышленных установках и станках. Принцип действия одинаковый, не зависимо от вида оборудования.

В заключение обобщим информацию, сделав небольшую памятку для людей, берущих мультиметр в первый раз. Перед работой следует убедиться в исправности прибора.

Для этого установите флажок переключателя в сектор измерения сопротивления сети и закоротите щупы между собой. При 0 на шкале можно приступать к работе. Выставляйте на шкале максимальное значение тока, для предотвращения сгорания предохранителя устройства. Устанавливайте переключатель в сектор измерения силы тока и устанавливайте его согласно маркировке. Проводить замер исправности бытовых приборов и оборудования можно только под нагрузкой.

Поэтому следует помнить схему включения тестера в цепь питания и соблюдать меры безопасности выполнения работ при запитанной электрической сетью.

Работая в сыром помещении с большой влажность воздуха, используйте резиновую обувь и перчатки. Дополнительно положите на пол резиновый коврик. Эти меры спасут вашу жизнь. Выполняя все эти несложные рекомендации, вы получаете возможность экономить средства, выполнив работу специалиста самостоятельно.

Сделать это легко, но еще раз хочется напомнить, берегите свою жизнь, проводя измерение силы тока с помощью мультиметра. Главная Инструменты Эксплуатация мультиметра Как измерить силу тока мультиметром Как измерить силу тока мультиметром. Предыдущая новость. Оценка статьи:. Пока оценок нет. Как замерить напряжение тестером Как измерить переменный ток мультиметром Устройство аналогового и цифрового мультиметра Правила эксплуатации мультиметра.


Как измерить ток мультиметром

Поэтому сила тока определяется тестером по количеству электронов, которые проходят сквозь точку или схемный элемент за одну секунду. Такой тестер является универсальным и позволяет с достаточной точностью самостоятельно произвести измерения силы тока. Обозначения на большинство моделей наносятся латиницей, а также могут быть представлены аббревиатурой или сокращением английских терминов. Стандартный мультиметр или мультитестер позволяет выполнять замеры основных электрических показателей, представленных:. В профессиональных приборах также присутствует возможность произвести замеры ёмкости. На рабочей панели бытового мультитестера располагаются сектор с дисплеем и настроечный блок с переключателем кругового типа.

Как измерять силу тока в электрической цепи величина тока, приписывается буква А. Например, I=5 A обозначает, что сила тока в измеренной цепи составляет 5 Ампер. Мультиметр, включенный в режим измерения силы тока.

Как измерить силу тока мультиметром: учимся измерять ток по инструкции

Причин, которые побуждают людей измерять ток в розетке мультиметром, судя даже по моему опыту, довольно много. Кто-то хочет узнать насколько соответствует действительности указанная на механизме розетки сила тока 6А, 10А или 16А, кого-то больше интересует хватит ли в ней тока для подключения какого-то определенного прибора, а кто-то просто исследует возможности цифрового мультиметра, пробуя вся его режимы работы подряд. Но как вы уже поняли, измерять ток в розетке мультиметром нельзя, более того, очень опасно. В розетке, к которой ничего не подключено, тока нет , ведь он возникает лишь в электрической цепи. В случае с бытовой розеткой В цепи нет и неосторожные, неопытные мастера, помещают щупы к фазному и нулевому разъемам розетки, надеясь увидеть как получится ток, что же в этом случае происходит и как правильно измерятьсилу тока читайте дальше. А так как мультиметр в режиме амперметра измерения тока , подключается в разрыв электрической цепи, он становится её неотъемлемым элементом и если при этом он будет иметь серьезное сопротивление, как например при измерении напряжения , то показания будут неточными, соответственно, при измерении тока мультиметр не задействует внутреннее сопротивление. Тестер во время замеров, в общей электрической схеме, становится лишь проводником, оказывая влияние на общий ток системы не больше, чем просто дополнительный кусок провода. Теперь смотрите, когда вы пытаетесь измерить ток в розетке, пуская его через мультиметр, поместив щупы в гнезда механизма, он не испытывает никакого сопротивления и происходит банальное короткое замыкание.

Как измерить силу тока мультиметром?

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно. На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:. Черный щуп, который воткнут в гнездо СОМ — его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х — максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп.

Иногда, в радиолюбительской практике и не только, требуется измерить токи, величиной в несколько десятков ампер.

Как измерить ампераж (силу тока) мультиметром

Чтобы померить нужные показатели, сначала нужно определить, ток какого типа протекает в проверяемой цепи. Это зависит от источника питания цепи. Например, аккумуляторы и батарейки — это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму. Как переменный, так и постоянный ток измеряется в амперах.

Как измерить силу тока мультиметром – правила измерения

Для измерения силы тока применяется измерительный прибор, который называется Амперметр. Силу тока приходится измерять гораздо реже, чем напряжение или сопротивление , но, тем не менее, если нужно определить потребляемую мощность электроприбором, то без зная величины потребляемого ним тока, мощность не определить. Ток, как и напряжение, бывает постоянным и переменным и для измерения их величины требуются разные измерительные приборы. Обозначается ток буквой I , а к числу, чтобы было ясно, что это величина тока, приписывается буква А. Например, —А означает, что прибор предназначен для измеренная силы постоянного тока.

Иногда, в радиолюбительской практике и не только, требуется измерить токи, величиной в несколько десятков ампер. Обычный мультиметр может.

Как измерить силу постоянного и переменного тока мультиметром

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

2. Практика. Как пользоваться мультиметром

ВИДЕО ПО ТЕМЕ: Как измерить силу тока в фонарике

Этот недорогой прибор для бытового применения является универсальным. С помощью мультиметра, в зависимости от его модификации, можно решить несколько задач. К примеру, измерить силу тока. Как это правильно сделать? При этом выбирается его соответствующий предел.

Мультиметр — это прибор, без которого не обойтись при работе с электричеством.

Как замерить силу тока мультиметром

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее. С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током. С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов.

Как измерить силу тока в розетке 220 Вольт с помощью мультиметра?

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. Часто ли у Вас была ситуация, когда аккумулятор после некоторого простоя не заводит автомобиль? Приходится просить кого то прикурить или вовсе менять батарею.


Как проверить силу тока блока питания мультиметром

Проверяем небольшие блоки питания для различной аппаратуры – касс, фотоаппаратов, сотовых телефонов и тд.- т.е. выдаваемую силу тока – так как в ряде случаев наличие выдаваемого напряжения – вольтаж НЕ ВСЕГДА гарантирует полную работоспособность блока питания.

«В разрыв с нагрузкой» – переключатель режимов тестера ставим как на фото – максимальное значение для данного тестера 10 Ампер – соответственно и измерять блоки питания мощностью более 10 ампер нельзя.

  • Правый щуп переключаем в гнездо слева (для измерения силы тока всегда нужно не только менять режим, но и перетыкать щупы или как в данном случае – данной модели мультиметра – один крайний щуп).
  • Далее разрываем цепь – если нельзя открыть корпус просто перерезаем одну жилу питающего провода и замыкаем цепь мультиметром, т.е. один провод – один щуп тестера на аккумуляторную клейму (или один конец перерезанной жилы провода от блока питания) – второй на питающую цепь т.е. провод от блока питания (или второй конец перерезанного провода), т.е. просто замыкаем цепь от блока питания на устройство через мультиметр.
  • При этом мы можем увидим что если энергопотребитель в данном случае аккумулятор полностью разряжен – то сила тока может в два раза превысить указанную на блоке питания.
  • По мере зарядки, если измерить повторно через некоторое время сила тока будет снижаться по мере того как батарея будет доходить до полной зарядки.
    Как только батарея будет полностью заряжена мы увидим что сила тока от блока питания без нагрузки от потребителя ничтожно мала – стремиться к нулю. Это не признак неисправности. Просто нужно измерять под нагрузкой – т.е. когда блок питания питает потребителя – аккумулятор.
  • ВНИМАНИЕ: ИЗМЕРЯТЬ НУЖНО В ТЕЧЕНИЕ 1-2 СЕКУНД, ПРИ БОЛЬШОЙ МОЩНОСТИ БЛОКА ПИТАНИЯ 3-5 И ВЫШЕ АМПЕР ДАЖЕ ПРИ 12 ВОЛЬТНОМ НАПРЯЖЕНИИ БЛОКА ПИТАНИЯ – ПРОВОДА МГНОВЕННО – ДАЖЕ ЗА СЕКУНДУ НАГРЕВАЮСЯ ДО 60-70 ГРАДУСОВ.

На всякий случай повторюсь – мы измеряем не переменный ток 220В из розетки, а уже преобразованный на постоянку с номинальным напряжением 3 – 5 – 10 – 12 Вольт и соответствующей силы тока 1-3 ампер (как правило, все это написано на этикетке на самом блоке питания).

На фото ниже – мультиметр в положении измерения силы тока.

Фото инструкция проверки работы блока питания, тестер для проверки блоков питания – положение переключателя режима и щупов мультиметра приведены на фото: Схема – методика проверки блока питания на работоспособность – на разрыв.

Часто спрашивают, как проверить компьютерный блок питания на работоспособность на месте без приборов?

Если при этом начинает крутиться вентилятор на блоке питания – то, следовательно, блок вероятнее всего рабочий. Так как из моей практики, как правило – в подавляющем большисве случаев, блок питания отказывается работать полностью, а не по конкретным линиям питания.

Последовательное соединение:
При последовательном соединении проводников сила тока в любых частях цепи одна и та же: I = I1 = I2

Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи: U = U1 + U2

Параллельное соединение:
Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках: I = I1 + I2

Напряжение на участках цепи АВ и на концах всех параллельно соединенных проводников одно и то же: U = U1 = U2

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А

” и точно также по такой же схеме делаем замеры.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка – 1,2 Вольта. Напряжение – это понятно, а вот что такое “ток в течение часа”? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо 🙂

Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно, и вуаля!

В данном случае напряжение на батарейке 1,28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.

Красный – это плюс, черный – минус. Все сходится, напряжение 10,09 Вольт. 0,09 Вольт спишем на погрешность.

Если же мы спутаем щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком “минус”.

Имейте ввиду, на таких мультиметрах это не прокатывает

Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в этой статье.

Как измерить переменное напряжение мультиметром

Ставим на мультике предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как совать щупы. У переменного напряжения нет плюса и минуса. Там есть фаза и ноль. Грубо говоря, один провод в розетке не представляет опасности – это ноль, а другой может здорово попортить ваше самочувствие или даже здоровье – это фаза.

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке “играет”. Ровно 220 Вольт вам вряд ли придется увидеть при измерениях напряжения в розетках вашего дома 🙂

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А

” и точно также по такой же схеме делаем замеры.

Как измерить постоянное напряжение мультиметром

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа, то есть миллиампер в час, а также напряжение, которым обладает наша батарейка – 1,2 Вольта. Напряжение – это понятно, а вот что такое “ток в течение часа”? Допустим, наша нагрузка -лампочка кушает ток 550 мА. Значит лампочка будет светить один час. Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА, значит она сможет проработать 10 часов.

Значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо 🙂

Давайте замеряем напряжение на батарейке, один щуп мультиметра ставим на плюс, а другой на минус, то есть подсоединяем параллельно, и вуаля!

В данном случае напряжение на батарейке 1,28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и замеряем.

Красный – это плюс, черный – минус. Все сходится, напряжение 10,09 Вольт. 0,09 Вольт спишем на погрешность.

Если же мы спутаем щупы мультиметра или щупы блока, то ничего страшного не произойдет. Мультиметр покажет нам такое же значение, но со знаком “минус”.

Имейте ввиду, на таких мультиметрах это не прокатывает

Для того, чтобы точно определить полярность не имея мультиметра, можно прибегнуть к нескольким советам, которые описаны в этой статье.

Как измерить переменное напряжение мультиметром

Ставим на мультике предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как совать щупы. У переменного напряжения нет плюса и минуса. Там есть фаза и ноль. Грубо говоря, один провод в розетке не представляет опасности – это ноль, а другой может здорово попортить ваше самочувствие или даже здоровье – это фаза.

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке “играет”. Ровно 220 Вольт вам вряд ли придется увидеть при измерениях напряжения в розетках вашего дома 🙂

Как мультиметром проверить утечку тока на автомобиле: тестирование АКБ, устранение неисправностей

Расход энергии бортовой системой автомобиля даже при выключенном зажигании – нормальная ситуация для современного «умного» оборудования. Но если наутро или через неделю стоянки практически новый аккумулятор садится «в ноль», то самое время обратиться в сервисный центр или решить проблему самостоятельно, предварительно разобравшись, как мультиметром проверить утечку тока на автомобиле.

Содержание

  1. Что такое утечка и как она проявляется
  2. Поиск и устранение неисправности
  3. Измерение общего тока
  4. Поэтапное отключение потребителей
  5. Другие причины разрядки АКБ
  6. Тестирование аккумулятора на саморазряд
  7. Проверка работоспособности генератора

Что такое утечка и как она проявляется

Утечка – это незапланированный ток, который протекает в электрической цепи. В бортовой сети автомобиля он может быть вызван двумя причинами:

  • неисправность проводки и оборудования, нарушение их рабочего режима;
  • ошибки в монтаже проводки, оборудования или неправильная его настройка.

К первому пункту можно отнести перетирание проводки, замыкание оголенных проводов и контактов оборудования токопроводящими жидкостями (вода, пыль, электролит и пр.), поломка и выход из строя электроприборов. Причем поломка может быть частичной, лишь вызывающей повышенный потребляемый ток, к примеру, охранной системой или магнитолой. При этом визуально неисправность может и не проявляться или проявляться слабо.

Второй пункт обычно вызван неумелым монтажом или неправильной эксплуатацией электрооборудования. К примеру, при выключении зажигания не отключается обогрев стекол или музыкальный центр не переходит в спящий режим, продолжая питать усилитель мощности.

Во всех вышеперечисленных случаях происходит незапланированная утечка, которая вызывает ускоренный разряд аккумуляторной батареи. При этом скорость разряда может быть достаточно высокой. Нередки случаи, когда уже через сутки – двое, а то и наутро водитель не может завести автомобиль. А если оставить машину с такой неисправностью на неделю, то глубокий разряд АКБ может полностью вывести батарею из строя.

Основная причина, дающая повод бить тревогу, – подозрительно быстрый разряд аккумулятора при выключенном зажигании. Если автомобилист заметил, что наутро или даже через неделю стоянки аккумулятор плохо «крутит» или «не крутит» вовсе, то самое время проверить электрооборудование своего автомобиля на ток утечки. При этом найти и устранить проблему нужно как можно скорее, поскольку утечка – не только сложности с пуском двигателя, но и большая вероятность серьезной аварии – короткого замыкания, выхода из строя дорогостоящего оборудования, а то и возгорания.

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Прежде всего, необходимо правильно настроить мультиметр. От этого будет зависеть не только успех операции, но и жизнь измерительного прибора. Тестер включается в режим измерения постоянного тока, при этом предел измерения выбирается максимальным:

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

  • до 50 мА — авто со штатным электрооборудованием;
  • до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Так, 330 мА, которые отображает прибор, очень много. При таком токе утечки 60-ти амперный аккумулятор с трудом провернет стартер после выходных и полностью разрядится менее чем через неделю стоянки.

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

  1. Большой саморазряд АКБ.
  2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал. В этом случае АКБ не в состоянии восполнить энергию, затраченную на пуск мотора, а при включении мощной нагрузки (фары, обогреватели и т.п.) может даже начать разряжаться.

Для проверки исправности генератора понадобится все тот же тестер (мультиметр), но теперь работающий в режиме вольтметра постоянного тока.

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

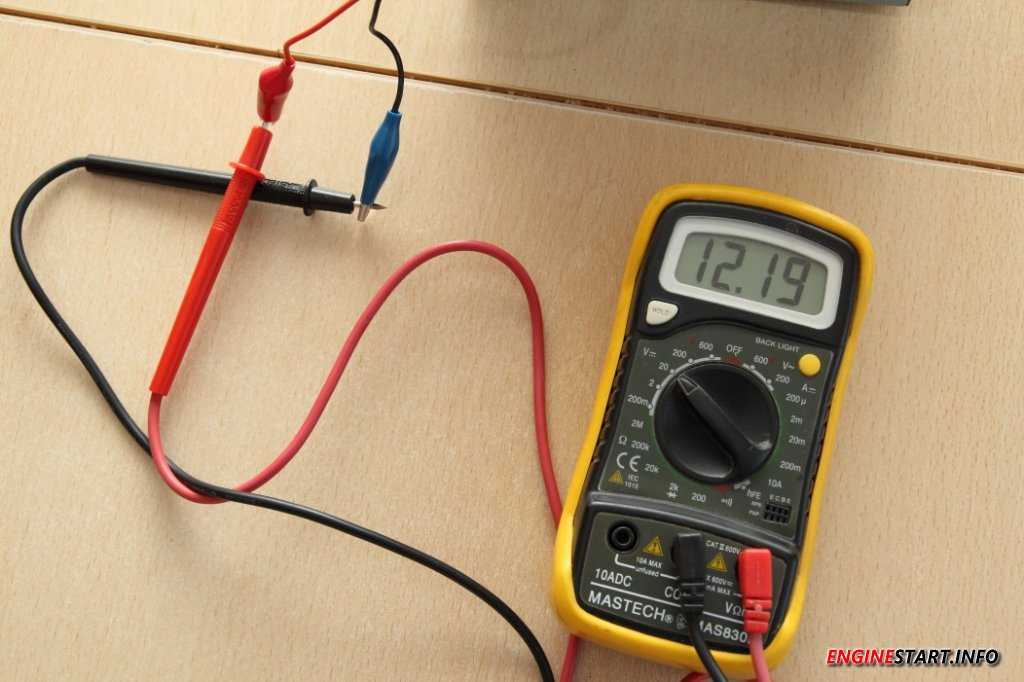

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит. Кроме того, простое «скидывание» клеммы не укажет на неисправность, если генератор работает, но его напряжения недостаточно для зарядки аккумулятора.

Как проверить ток мультиметром — Всё о электрике

Замер силы тока мультиметром

Для проведения расчетов и подбора необходимых элементов электрической цепи часто требуется измерить силу тока в ней. Сделать это можно с помощью расчетов, но наиболее простой способ — это использование специальных приборов.

Чем можно измерить силу тока

Чтобы определить мощность потребления и силу тока, требуется электрический измерительный прибор, который может измерять эти параметры с учетом особенностей переменного и постоянного тока. Типов таких устройств существует всего два:

  • Амперметр — специальное устройство для измерения исключительно силы тока в цепи. Амперметр включается в тестируемую цепь последовательно с потребителями электрического тока. На шкале прибора, помимо основных значений, в амперах используются также миллиамперы. На ампераж нужно обращать особое внимание. Существуют электронные и механические варианты устройства.

  • Мультиметр — это электронное измерительное устройство, которое помогает мерить различные параметры цепи (сопротивление, напряжение, разомкнутая цепь, пригодность для аккумулятора, включая и силу тока).

Что такое мультиметр?

Мультиметр — это универсальное комбинированное измерительное устройство, которое объединяет функции нескольких измерительных устройств, то есть измеряет практически все показатели цепи. Самый маленький набор функций мультиметра — это измеритель напряжения, силы заряда и сопротивления. Однако современные производители не останавливаются на достигнутом, а вместо этого добавляют ряд функций, таких как емкостное измерение конденсаторов, частоты тока, проверку диодов (измерение падения напряжения на pn-переходе), звуковых датчиков, измерений температуры и измерения определенных параметров транзистора, встроенный генератор низких частот и многое другое.

Мультиметр может быть:

  • Аналоговый. В этом типе приборов присутствует индикатор, который имеет несколько шкал (по одной на каждый вид измерения). Аналоговые тестеры имеют ряд недостатков, в первую очередь — это большие ошибки и погрешности в измерении. В конструкцию многих моделей включен специальный подстраиваемый резистор, который при правильной настройке несколько улучшает работу прибора, повышая точность выдаваемых результатов. Но все же сейчас большее распространение получили цифровые модели.
  • Цифровой. Единственная внешняя разница между цифровым устройством и аналоговым устройством — это экран, который численно представляет измеренные параметры. Старые модели оснащены дисплеем из светодиодов, более новые варианты оснащены жидкокристаллическим экраном. Недостатком этих устройств является то, что они имеют высокую стоимость: их цена в несколько раз превышает стоимость аналогового тестера.

Требования для измерения силы тока

Чтобы померить силу заряда в розетке, нужно обязательно следить за выполнением некоторых требований:

  • Важным условием для измерения силы тока является включение резисторов или обычных ламп в цепь ограничения сопротивления. Этот элемент защитит прибор от нагрева и возгорания из-за слишком большой нагрузки.
  • Если текущая сила в цепи не отображается на индикаторе, выбранное предельное значение является неправильным и должно быть уменьшено на одну позицию. (Так надо продолжать до тех пор, пока на экране не появится истинное значение). Требуется быстрое измерение — время контакта с кабелем составляет менее одной или двух секунд. Это особенно актуально для аккумуляторов с низким энергопотреблением.

Важно! Предел выбирается с учетом наибольших возможных отклонений полученных измерений от ожидаемого результата.

Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:

  • показывающие устройства должны иметь точность в пределах от 1 до 2,5,
  • приборы на подстанциях допускаются 4 класса точности,

Класс по точности приборов, установленных на трансформаторах указаны в таблице:

Класс прибораКласс измерительных трансформаторовКласс шунта и добавочного сопротивления
4,03,0
2,51,0 (3,0)0,5
1,50,5 (1,0)0,5
1,00,50,5
0,50,20,2

Как проверить силу тока

Измерение силы постоянного и переменного тока не имеет кардинальных отличий, но все же данные операции имеют свои тонкости.

Постоянный ток

Измерение постоянного тока выполняется в несколько несложных этапов:

  1. На мультиметре требуется изменить положение красного щупа. Если неизвестно даже приблизительное значение силы в цепи, то из соображений безопасности и сохранности прибора придется выбрать наибольшее значение.
  2. Регулятор нужно поставить в положение из сектора «А», выбрав самый подходящий предел значений.
  3. Последовательно подключить мультиметр к цепи, где должно быть измерено текущее значение.
  4. Далее необходимо включить питание и наблюдать за появлением числовых значений на цифровом табло.

Как проверить переменный ток мультиметром

В случае, когда должна измеряться сила переменного электричества, требуется поставить регулятор в соответствующее положение, также предварительно выбрав предел. Далее процесс измерения ничем не отличается от нахождения силы постоянного заряда.

Меры безопасности

Процесс измерения тока с помощью мультиметра несложен. При его прохождении требуется соблюдение определенных норм безопасности:

  • Перед непосредственным проведением измерительных работ необходимо обесточить цепь.
  • Также периодически нужно проводить проверку изоляции кабеля — иногда он может повредить сам себя при длительном использовании и привести к значительному увеличению вероятности поражения электрическим током.
  • Использовать при проведении любых ремонтных, монтажных и измерительных работах только резиновые перчатки, которые обладают изоляционными свойствами.
  • В помещениях с высоким уровнем влажности воздуха запрещается проведение измерительных работ. Дело в том, что влага обладает высокой электропроводностью, и риск удара током возрастает. При ударе током незамедлительно нужно сообщить об этом в скорую помощь или экстренную службу.
  • Проводить работы с электричеством лучше вдвоем.
  • После завершения всех работ можно обратно включить питание.

Замер силы тока проводится амперметром или мультиметром. При использовании последнего важно правильно выбрать режим работы и предел, которого может достигнуть ток в цепи. Оба эти прибора боятся высокого напряжения.

Как замерить силу тока мультиметром

Сила тока наряду с напряжением и сопротивлением является очень важным понятием в электричестве. Она измеряется в амперах и определяется количеством электрической энергии, проходящей через проводник за определенную единицу времени. Определяют ее величину с помощью измерительных приборов, в домашних условиях это проще всего сделать при помощи мультиметра, или тестера, имеющегося в распоряжении многих хозяев современных квартир. Контроль силы тока очень важен для работы механизмов, зависящих от электропитания, поскольку превышение ею максимально допустимого значения приводит к поломке приборов и возникновению аварийных ситуаций. Тема этой статьи – как измерить силу тока мультиметром.

Виды мультиметров

На современном рынке электроприборов представлено две разновидности тестеров:

Основными элементами аналоговых приборов являются шкала с нанесенными на ней делениями, по которой определяются показатели электрических величин, и стрелка-указатель. Такие мультиметры пользуются высоким спросом у новичков благодаря своей низкой стоимости и простоте в использовании.

Но, наряду с этими положительными сторонами, аналоговые тестеры имеют и ряд недостатков, основным из которых является высокая погрешность измерений. Ее можно несколько уменьшить за счет настроечного резистора, конструктивно входящего в состав прибора. Тем не менее, при необходимости замерить электрические параметры с высокой точностью, лучше воспользоваться цифровым прибором.

Цифровые мультиметры

Единственным внешним отличием цифрового аппарата от аналогового является экран, на котором в виде цифр отражаются измеряемые параметры. Старые модели оборудованы светодиодным дисплеем, приборы нового типа – жидкокристаллическим.

Они отличаются высокой точностью измерений и простотой в эксплуатации, поскольку не нуждаются в подгонке градуировки.

Недостатком этих устройств можно назвать цену, которая в разы превосходит стоимость аналоговых тестеров.

Особенности конструкции

Независимо от количества гнезд в мультиметре, любой из этих приборов имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и имеет обозначение либо «com», либо «–». Выход, предназначенный для измерений (потенциальный), имеет красный цвет. Для любого из измеряемых параметров электроцепи может быть свое гнездо.

Не стоит опасаться перепутать его с другими, поскольку каждое из этих гнезд обозначено соответствующей единицей.

Еще одним внешним элементом прибора является рукоятка для установки предела измерений, которая может вращаться по кругу. На цифровых мультиметрах этих пределов больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку мы говорим о том, как с помощью тестера произвести измерение силы тока, речь пойдет о шкале с амперами.

Каждый мультиметр имеет свой максимальный предел по току, и при выборе электросети для тестирования, проверяемую силу тока в ней следует сопоставить с пределом, на который рассчитан прибор. Так, если сила тока, проходящего внутри электроцепи составляет 180 А, не рекомендуется проводить измерения при помощи мультиметра, рассчитанного на 20 А, поскольку единственным полученным результатом будет сгорание прибора сразу же после начала тестирования. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе устройства.

Порядок подготовки прибора к измерениям

Переключатель мультиметра нужно перевести в сектор A (DA для постоянного тока или CA для переменного), который соответствует измерению тока, выбрав при этом нужный предел. Некоторые современные тестеры для электроцепей постоянного тока имеют одну позицию, а для переменного – другую. Чтобы не ошибиться, нужно ориентироваться по литерам, имеющимся на лицевой панели.

Они одинаковы в любом приборе, надо просто понимать, какую величину каждый из них обозначает.

Все мультиметры комплектуются двумя кабелями, на конце каждого из которых имеется щуп и разъем. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют текущему измерению, в нашем случае – силы тока.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника.

Иногда приходится перекусывать провод кусачками или пассатижами.

При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Что необходимо учитывать при измерении

Важным условием при определении силы тока является включение в цепочку ограничительного сопротивления – резистора или обычной электролампочки. Этот элемент защитит прибор от поломки (сгорания) под воздействием потока электронов.

Если сила тока на индикаторе не отображается, это говорит о неверно выбранном пределе, который нужно снизить на одну позицию. Если результата нет снова – еще на одну, продолжая до тех пор, пока на экране или шкале не отобразится какое-то значение.

Производить замер нужно быстро – щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается элементов питания малой мощности. Если, измеряя силу тока батареек, держать щуп на проводе длительное время, итогом станет их разряд – частичный или полный.

Техника безопасности

Как видим, процедура измерения силы тока при помощи мультиметра никакой сложности не представляет. Важно только следовать инструкции и не забывать о строгом соблюдении мер безопасности:

  • Перед проведением замеров обесточьте электросеть.
  • Проверьте изоляцию кабелей – при продолжительной эксплуатации ее целостность иногда нарушается, и вероятность поражения электротоком значительно возрастает.
  • Работайте исключительно в резиновых перчатках.

  • Не проводите измерения при высокой влажности воздуха. Дело в том, что влага обладает высокой электрической проводимостью и риск поражения также возрастает.
  • Человек, пострадавший от удара током, нуждается в медицинской помощи. Если есть возможность, любые работы с электричеством, в том числе и измерения, лучше проводить вдвоем. В нештатной ситуации присутствие напарника может оказаться настоящим спасением.

Закончив измерения, разрезанные кабели нужно вновь соединить, предварительно снова обесточив цепь.

Подробно и наглядно про измерения проводимые с помощью мультиметра на видео:

Заключение

В этой статье мы разобрались, как проверить силу тока с помощью мультиметра. Прочитав изложенный материал, любой взрослый человек сможет справиться с этой задачей, благо мультиметр – прибор совсем несложный, но в то же время очень нужный для решения не только профессиональных, но и бытовых задач, связанных с электричеством.

Как измерить силу постоянного и переменного тока мультиметром

Одним из основных параметров в электротехнике является сила тока, представляющая собой электрический ток в определенном количестве, проходящий через проводник определенного сечения. Данная величина имеет большое значение для нормальной работы электрических систем, поэтому нередко актуальным становится вопрос, как измерить силу тока мультиметром. Данная процедура необходима для того, чтобы точно знать о том или ином уровне тока, установленном для конкретной цепи. Мультиметр является основным прибором, с помощью которого выполняются измерения.

Как измерить силу тока в розетке мультиметром

Перед началом проведения замеров к прибору в первую очередь подключаются измерительные щупы. Каждый из них имеет собственный цвет – черный и красный. Щуп черного цвета обычно общий, нулевой или минусовой, поэтому его подключение осуществляется к нижнему разъему, обозначенному символами СОМ. Другой щуп красного цвета при выполнении измерений подключается к среднему разъему. Существует разъем, расположенный в верхней части мультиметра, в который подключается красный щуп когда измеряется переменный ток величиной до 10 ампер.

После подключения щупов выбирается нужный режим работы путем поворота круглого переключателя и установки его в нужное положение. Если величина измеряемого параметра известна заранее, то выставляемый предел измерений должен немного превышать его. Такая мера позволяет уберечь мультиметр от перегорания. В том случае когда сведения о возможных показаниях прибора отсутствуют, выставляется максимально возможный предел измерений.

При измерении напряжения прибор включается в цепь параллельно, а для замеров силы тока – последовательно. Измерение полупроводников или параметров сопротивления выполняется при отключенном питании в данной схеме. Напряжение в электрической розетке 220В также можно измерить с помощью мультиметра. Для этого переключатель необходимо перевести в положение ACV на отметку 750 вольт, после чего провести замер. Точно так же выполняется измерение в сети с напряжением 380В. Сила тока в розетке измеряется путем выставления прибора в режим замеров переменного тока.

Как измерить силу тока трансформатора мультиметром

Течение электрического тока в трансформаторе осуществляется исключительно в замкнутом контуре. Для того чтобы произвести измерения тока, нужно вначале подключить какую-нибудь нагрузку, а затем последовательно с ней в цепь включается мультиметр. В данном случае переключатель также выставляется в режим измерений переменного тока. Провод красного цвета подключается к отдельному выходу.

На подготовительном этапе нужно сделать следующее:

  • Щуп с проводом черного цвета устанавливается в соответствующее черное гнездо, а щуп с красным проводом – в красное гнездо, где имеется обозначение «А», то есть, ампер.
  • Тумблер переключается в нужное положение: для измерений переменного тока – АС, постоянного тока – DC.
  • Предел измерений устанавливается таким образом, чтобы он был выше предполагаемого уровня силы тока в цепи. Это поможет уберечь прибор от перегорания.

После подготовки можно переходить к непосредственным измерениям. С этой целью мультиметр нужно последовательно включить в разрыв электрической цепи между трансформатором и нагрузкой. Величина тока, проходящего через прибор, отобразится на дисплее мультиметра. При отсутствии нагрузки в цепочку можно включить ограничительное сопротивление – обычную лампочку или резистор.

Если на дисплее не отображается значение силы тока, значит предел измерений выбран неверно и его необходимо уменьшить на одну позицию. При отсутствии результата процедуру нужно повторить и продолжать делать это до того момента, пока на дисплее не появится какое-либо значение.

Как измерить силу тока батарейки мультиметром

Несмотря на внешнее сходство, все батарейки обладают различными параметрами и техническими характеристиками. В связи с этим довольно часто возникает необходимость в проверке работоспособности этих элементов, в частности – в замерах силы тока.

Основной способ проверки касается новых батареек, позволяя определить их работоспособность во время покупки. Для проведения измерений мультиметр выставляется в положение, соответствующее постоянному току. Далее порядок действий будет следующий:

  • Мультиметр должен быть установлен на максимальном пределе измерений.
  • Щупы мультиметра прикладываются к контактам батарейки.
  • После того как возрастание тока на экране прекратится, примерно через 1-2 секунды щупы убираются.

Нормальная величина силы тока в новой батарейке обычно составляет от 4 до 6 ампер. Если показатели составляют от 3 до 3,9А – это указывает на снижение эксплуатационного ресурса батареи. Следовательно ее можно использовать только в устройствах с пониженной мощностью. При более низких показателях, батарейки допускается применять лишь в очень слабых приборах или не использовать вообще.

Как измерить силу постоянного тока мультиметром

Измерение постоянного тока выполняется по такой же методике, как и при замерах батареек. Просто в данном случае мультиметр используется еще и для проверок более мощных устройств. В первую очередь это аккумуляторные батареи или выпрямители, применяемые в промышленности и в быту.

Для замеров с помощью мультиметра выбираются две любые точки, между которыми последовательно подключается измерительный прибор. Подключение должно быть выполнено с обязательным соблюдением полярности. Если мультиметр подключен неправильно, то на дисплее высветится значение со знаком «минус».

В том случае когда значение предполагаемой силы тока больше самого верхнего предела измерений, необходимо выставить переключатель в положение «10А». Одновременно из гнезда «V ΩmA» измерительный щуп перемещается в гнездо «10А».

Как измерить силу переменного тока мультиметром

Перед началом замеров необходимо точно определить, какой ток будет измеряться – переменный или постоянный. После этого переключатель мультиметра устанавливается в нужное положение. Далее нужно установить ориентировочную силу в данной цепи, для того чтобы подключить измерительный щуп в соответствующий разъем. Если сила тока предполагается до 200мА, щуп включается в гнездо «V ΩmA», а при силе тока более 200мА – в разъем «10А».

Иногда случается так, что информация о силе тока отсутствует вообще. Поэтому измерения следует начинать с максимальной величины. Если на дисплее появляется ток меньшего значения, значит штекер требуется переставить в другой разъем. В случае когда ток вновь меньше требуемого, штекер снова переставляется. При необходимости ручку регулятора следует выставить на более низкую отметку силы тока. Перед началом измерений нужно внимательно изучить все обозначения, нанесенные на мультиметр и в дальнейшем выбирать только нужную символику. Все замеры должны проводиться от максимальных значений к минимальным, это является обязательным требованием при работе с мультиметром.

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

Измерение тока.

Виды и приборы. Принцип измерений и особенности

Нагрузка в электрической цепи характеризуется силой тока, измерение тока в амперах. Силу тока иногда приходится измерять для проверки допустимой величины нагрузки на кабель. Для прокладки электрической линии применяются кабели разного сечения. Если кабель работает с нагрузкой выше допустимой величины, то он нагревается, а изоляция постепенно разрушается. В результате это приводит к короткому замыканию и замене кабеля.

Для измерения силы тока в электрической цепи, необходимо один вывод амперметра или другого прибора, способного измерять силу тока, подключить к положительной клемме источника тока или блока питания, а другой вывод к проводу потребителя. После этого можно делать измерение тока.

При измерениях необходимо соблюдать аккуратность, так как при размыкании действующей электрической цепи может возникнуть электрическая дуга.

Для измерения силы тока электрических устройств, подключаемых непосредственно к розетке или кабелю бытовой сети, измерительный прибор настраивается на режим переменного тока с завышенной верхней границей. Затем измерительный прибор подключают в разрыв провода фазы.

Все работы по подключению и отключению допускается производить только в обесточенной цепи. После всех подключений можно подавать питание и измерять силу тока. При этом нельзя касаться оголенных токоведущих частей, во избежание поражения электрическим током. Такие методы измерения неудобны и создают определенную опасность.

Значительно удобнее проводить измерения токоизмерительными клещами, которые могут выполнять все функции мультиметра, в зависимости от исполнения прибора. Работать такими клещами очень просто. Необходимо настроить режим измерения постоянного или переменного тока, развести усы и охватить ими фазный провод. Затем нужно проконтролировать плотность прилегания усов между собой и измерить ток. Для правильных показаний необходимо охватывать усами только фазный провод. Если охватить сразу два провода, то измерения не получится.

Токоизмерительные клещи служат только для замеров параметров переменного тока. Если их использовать для измерения постоянного тока, то усы сожмутся с большой силой, и раздвинуть их можно будет только, отключив питание.

Измерение тока рекомендуется делать в следующих случаях:
  • После прокладки нового кабеля необходимо измерить проходящий через него ток при всех работающих электрических устройствах.
  • Если к старой электропроводке подключена дополнительная нагрузка, то также следует проверить величину тока, которая не должна превышать допустимые пределы.
  • При нагрузке, равной верхнему допустимому пределу, проверяется соответствие тока, протекающего через электрические автоматы. Его величина не должна превышать номинальное значение рабочего тока автоматов. В противном случае автоматический выключатель обесточит сеть из-за перегрузки.
  • Измерение тока также необходимо для определения режимов эксплуатации электрических устройств. Измерение токовой нагрузки электродвигателей выполняется не только для проверки их работоспособности, но и для выявления превышения нагрузки выше допустимой, которая может возникнуть из-за большого механического усилия при работе устройства.
  • Если измерить ток в цепи работающего обогревателя, то он покажет исправность нагревательных элементов.
  • Работоспособность теплого пола в квартире также проверяется измерением тока.
Мощность тока

Кроме силы тока, существует понятие мощности тока. Этот параметр определяет работу тока, выполненную в единицу времени. Мощность тока равна отношению выполненной работы к промежутку времени, за которое эта работа была выполнена. Обозначают буквой «Р» и измеряют в ваттах.

Мощность рассчитывается путем перемножения напряжения сети на силу тока, потребляемого подключенными электрическими устройствами: Р = U х I. Обычно на электроприборах указывают потребляемую мощность, с помощью которой можно определить ток. Если ваш телевизор имеет мощность 140 Вт, то для определения тока делим эту величину на 220 В, в результате получаем 0,64 ампера. Это значение максимального тока, на практике ток может быть меньше при снижении яркости экрана или других изменениях настроек.

Измерение тока приборами
Для определения потребления электрической энергии с учетом эксплуатации потребителей в разных режимах, необходимы электрические измерительные приборы, способные выполнить измерение параметров тока.
  • Амперметр. Для измерения величины тока в цепи используют специальные приборы, называемые амперметрами. Они включаются в измеряемую цепь по последовательной схеме. Внутреннее сопротивление амперметра очень мало, поэтому он не влияет на параметры работы цепи.Шкала амперметра может быть размечена в амперах или других долях ампера: микроамперах, миллиамперах и т.д. Существует несколько видов амперметров: электронные, механические и т.д.

  • Мультиметр является электронным измерительным прибором, способным измерить различные параметры электрической цепи (сопротивление, напряжение, обрыв проводника, пригодность батарейки и т.д.), в том числе и силу тока. Существуют два вида мультиметров: цифровой и аналоговый. В мультиметре имеются различные настройки измерений.

Порядок измерения силы тока мультиметром:
  • Выяснить, какой интервал измерения вашего мультиметра. Каждый прибор рассчитан на измерение тока в некотором интервале, который должен соответствовать измеряемой электрической цепи. Наибольший допустимый ток измерения должен быть указан в инструкции.
  • Выбрать соответствующий режим измерений. Многие мультиметры способны работать в разных режимах, и измерять разные величины. Для замеров силы тока нужно переключиться на соответствующий режим, учитывая вид тока (постоянный или переменный).
  • Установить на приборе необходимый интервал измерений. Лучше установить верхний предел силы тока несколько выше предполагаемой величины. Снизить этот предел можно в любое время. Зато будет гарантия, что вы не выведете прибор из строя.
  • Вставить измерительные штекеры проводов в гнезда. В комплекте прибора имеются два провода со щупами и разъемами. Гнезда должны быть отмечены на приборе или изображены в паспорте.

  • Для начала измерения необходимо подключить мультиметр в цепь. При этом следует соблюдать правила безопасности и не касаться токоведущих частей незащищенными частями тела. Нельзя проводить измерения во влажной среде, так как влага проводит электрический ток. На руки следует надеть резиновые перчатки. Чтобы разорвать цепь для проведения измерений, следует разрезать проводник и зачистить изоляцию на обоих концах. Затем подсоединить щупы мультиметра к зачищенным концам провода и убедиться в хорошем контакте.
  • Включить питание цепи и зафиксировать показания прибора. В случае необходимости откорректировать верхний предел измерений.
  • Отключить питание цепи и отсоединить мультиметр.
  • Измерительные клещи. Если необходимо произвести измерение тока без разрыва электрической цепи, то измерительные клещи будут отличным вариантом для выполнения этой задачи. Этот прибор выпускают нескольких видов, и разной конструкции. Некоторые модели могут измерять и другие параметры цепи. Пользоваться измерительными токовыми клещами очень удобно.

Похожие темы:
  • Измерение напряжения. Виды и принцип измерений. Особенности
  • Измерение сопротивления изоляции. Методика и приборы. Порядок
  • Ток и напряжение. Виды и правила. Работа и характеристики
  • Инструмент для электрика. Приборы и вспомогательный инструмент

Как пользоваться мультиметром (для начинающих)

Будь то ваш смартфон, компьютер, колонки или обычная лампочка, каждому электрическому устройству для работы требуется определенное количество электроэнергии. Это электричество необходимо регулировать, чтобы ваше устройство работало должным образом. Слишком много и устройство сломается; слишком мало, и это может не работать вообще.

Мультиметр — это инструмент, используемый для измерения количества электричества, проходящего через определенный компонент, путем измерения тока (ампер), электрического давления (напряжения), сопротивления (Ом) и непрерывности.

Если вы заинтересованы в проверке, устранении неполадок или разработке своих электронных/электрических проектов своими руками, мультиметр является важным инструментом, который вам необходим.

Знакомство с мультиметром

Прежде чем что-либо измерять с помощью этого устройства, вам сначала необходимо ознакомиться с общими частями и функциями мультиметра.

Дисплей/Шкала: Дисплей или шкала — это место, где вы видите значения ваших измерений.

Поворотный переключатель: Поворотный переключатель позволяет пользователю переключаться между типами измерений, которые он пытается протестировать. Это будет включать ценные измерения, такие как напряжение, сопротивление и ток.

Функциональная кнопка: Некоторые значения, заданные поворотным переключателем, будут иметь несколько функций. Используйте функциональную кнопку для переключения между этими функциями.

Входные гнезда: Во входные гнезда вы будете вставлять тестовые щупы. Большинство мультиметров имеют три входных разъема. Мультиметры обычно поставляются с двумя тестовыми щупами. Черный тестовый щуп всегда будет вставлен во входной разъем COM (общий). Если вы не пытаетесь измерить ток, который измеряется более чем одним ампером, ваш красный тестовый щуп всегда должен быть вставлен в крайний правый входной разъем, где он может измерять напряжение, сопротивление, непрерывность и токи, измеряемые в миллиамперах.

Связанный: Что следует учитывать перед покупкой мультиметра

Обучение через практическое применение мультиметра

Лучший способ учиться — подать заявку. Сегодня вы научитесь пользоваться мультиметром, измерив значения этого самодельного аварийного блока питания модема.

Цель проста. Возьмите 20-вольтовую аккумуляторную батарею для электроинструмента и понизьте ее напряжение, чтобы оно соответствовало требованиям к питанию 12-вольтового модема. В этом проекте будет использоваться понижающий преобразователь (понижающий преобразователь), диод, несколько проводов и, конечно же, мультиметр.

Для тех, кому интересно, понижающий преобразователь (схема со светящимся красным светодиодом на картинке) используется для регулировки и понижения напряжения источника питания. Тот, что на картинке, предварительно построен; Вы можете легко купить его в любом магазине электроники!

Как пользоваться вольтметром

Напряжение — это одно из наиболее распространенных измерений, которое вам необходимо измерить. Напряжение – это разность электрических потенциалов между двумя точками. Как и давление воды в садовом шланге, напряжение — это электрическое давление, которое пропускает ток через цепь.

Давайте измерим напряжение, предварительно проверив, находятся ли ваши тестовые щупы в настройках по умолчанию. Черный тестовый щуп должен быть вставлен в COM-порт, а красный тестовый щуп — в крайний правый порт. Используйте поворотный переключатель, пока он не совпадет с символом V (напряжение).

Если вы измеряете устройство/цепь с батарейным питанием, убедитесь, что на дисплее отображается символ постоянного тока. Если вы тестируете что-то, что не питается от аккумуляторной батареи, например бытовую технику (холодильник, стиральную машину, электрический вентилятор), нажимайте функциональную кнопку, пока на дисплее не появится индикация готовности к считыванию переменного тока.

Наш проект питается от аккумулятора электроинструмента, это означает, что мы используем значения постоянного тока нашего мультиметра. Чтобы измерить, какое напряжение выходит из понижающего преобразователя, прикоснитесь черным щупом к отрицательному (-) выходу, а красным щупом — к положительному (+) выходу цепи понижающего преобразователя.

Отлично! Похоже, что понижающий преобразователь выдает именно те 12 вольт, которые нужны нашему 12-вольтовому модему. Это означает, что понижающий преобразователь не нуждается в настройке.

Другим элементом, обычно измеряемым по напряжению, являются батареи. На рисунке ниже показана батарея 18650, обеспечивающая около четырех вольт. Если напряжение показывает отрицательный знак, это просто означает, что ваши тестовые щупы необходимо поменять местами.

Связанный: Как проверить напряжение с помощью мультиметра

Как измерить ток

Ток – это скорость потока электронов из одной точки в другую. Как мы обсуждали ранее, если напряжение — это давление воды в вашем садовом шланге, то ток — это сама вода, выталкиваемая из шланга.

Для измерения тока вам понадобится цепь под напряжением/питанием. Измерение тока может быть немного сложным, поскольку вам нужно сделать мультиметр частью самой схемы. Таким образом, вам придется вставлять свои тестовые щупы таким образом, чтобы добиться этого.

Посмотрим, сколько тока потребляет наше устройство. Установите поворотный переключатель на измерение «мА» (миллиампер). Если вы не уверены, лучше вставьте красный тестовый щуп во входное гнездо «10А» мультиметра и установите поворотный переключатель на измерение «А» (амперы) на всякий случай. Если ваши показания даже не регистрируют полный ампер, вставьте красный тестовый щуп обратно во входное гнездо по умолчанию и установите поворотный переключатель на измерение в миллиамперах.

Как видите, провод был отсоединен от понижающего преобразователя, что сделало наш мультиметр частью схемы. На дисплее отображается небольшое значение 1,07 миллиампер, как и ожидалось, поскольку устройство не используется. Как только ваше устройство начнет использоваться, ожидайте, что значения повысятся.

Как пользоваться омметром

Сопротивление измеряется в омах, отсюда и название тестера омметра. Сопротивление — это свойство материала, которое затрудняет прохождение тока. Это похоже на то, когда ваш садовый шланг забит грязью, что затрудняет выход воды.

Все материалы имеют определенный уровень сопротивления электричеству. Резина имеет высокое сопротивление, поэтому ее используют для изоляции проводов. Медь имеет очень малое сопротивление, поэтому медные провода используются для передачи электричества.

В аварийном блоке питания модема DIY используется диод для защиты от обратной полярности. Диод подобен водяному обратному клапану: он пропускает ток в одном направлении и блокирует ток, если он пытается пройти в противоположном направлении.

Маркировка на диоде неразличима. Омметр может определить, правильно ли ориентирован диод.

Установите поворотный переключатель на символ Ω (омега), означающий омы, затем с помощью измерительных проводов проверьте, измеряет ли он какое-либо сопротивление.

Омметр показывает ноль. Это означает, что такая ориентация диода обеспечивает нулевое сопротивление, когда ток течет по проводу, к которому прикасается черный щуп.

Если измерительные щупы перепутать, показания омметра составляют около 2,4 МОм (обратите внимание на символ М на дисплее). Это означает, что такая ориентация будет блокировать (сопротивляться) прохождению тока через цепь.

Помимо диодов, одним из наиболее распространенных элементов для измерения с помощью омметра, конечно же, является резистор. В отличие от диода, резистор будет блокировать (сопротивлять) ток независимо от того, в какой ориентации вы используете тестовый щуп. На изображении ниже резистор имеет сопротивление 465 Ом.

Как проверить непрерывность

Непрерывность на самом деле не является ценностью. Тем не менее, это по-прежнему ценная тестовая функция мультиметра. Функция непрерывности проверяет, не нарушен ли ток устройства/цепи. Одним из наиболее распространенных применений функции непрерывности является проверка того, соединены ли две точки цепи или нет.

Для этого установите поворотный переключатель на символ волны/диода, как показано на изображении ниже.

Нажимайте функциональную кнопку, пока на дисплее не появится символ волны/диода. Если вы касаетесь двух точек схемы (узла) и издает звук, значит, они соединены. Если мультиметр не издает звуков, точки не подключены, и у вас есть обрыв цепи.

Как видно из изображения выше, один из проводов к понижающему преобразователю не подключен. Мультиметр не издает звуков.

Теперь провод подключен. Мультиметр издает звук, указывающий на то, что две точки соединены.

Другим распространенным применением функции непрерывности является проверка того, не перегорел ли предохранитель (что привело к обрыву цепи) или все еще находится в рабочем состоянии.

Для тех, кто ищет новый мультиметр

Мультиметры

бывают разных форм, размеров и конфигураций. Некоторые из них имеют дополнительные функции, которые делают мультиметр более функциональным. Если вы новичок, вам нужен мультиметр, который может измерять напряжение, силу тока, сопротивление, непрерывность, а также имеет функции, облегчающие чтение таких измерений.

Настоятельно рекомендуется выбирать мультиметр с цифровым дисплеем, истинным среднеквадратичным значением и функцией автоматического выбора диапазона, чтобы упростить тестирование.

Использование мультиметров серии — Основы измерения тока

Если вы занимаетесь установкой или поиском и устранением неисправностей систем HVAC, рано или поздно вам придется проводить измерения электрического тока. В этом руководстве будут обсуждаться основы того, как выполнять эти текущие измерения.

Сила тока измеряется в амперах, обычно обозначаемых просто «амперы». При работе с небольшими токами (менее 1 ампера) может быть удобнее описывать ток в «миллиамперах», обычно сокращенно «мА».

Термин «миллиампер» или «мА» означает 1/1000 ампера. Например:

4 мА = 4/1000 А = 0,004 А
20 мА = 20/1000 А = 0,020 А

Вы можете измерять переменный ток (переменный ток) или постоянный ток (постоянный ток) в зависимости от ситуация. Переменный ток постоянно меняет направление, тогда как постоянный ток всегда течет в одном и том же направлении.

Скорее всего, вы будете проводить измерения тока по одной из двух причин:

  1. Измерение тока, потребляемого нагрузкой от источника питания (в амперах или мА, переменного или постоянного тока).
  2. Измерение значения управляющего сигнала 4–20 мА (всегда постоянного тока).

Амперметр с клещами в сравнении с мультиметром

Если вы много работаете с сильноточными силовыми цепями переменного тока, вам очень пригодится амперметр с клещами. Амперметр с амперметрическими клещами имеет подпружиненные клещи, которые просто защелкиваются вокруг проводника (электрическое соединение не требуется), а встроенный дисплей (аналоговый или цифровой) показывает ток, протекающий через проводник в амперах:

Амперметры с клещами удобны, но имеют некоторые ограничения:

  1. Обычно клещи измеряют только ток переменного тока; он не может измерять ампер постоянного тока. (Существуют ампер-клещи с датчиком особого типа, известным как датчик Холла, который может измерять силу постоянного тока, но это нетипично для большинства ампер-клещей).
  2. Охватываемый диапазон обычно велик (сотни ампер), поэтому точность при малых значениях ампер низкая.

Если вы измеряете относительно небольшие значения переменного тока или постоянного тока, вы, вероятно, будете использовать функцию измерения ампер/мА мультиметр.  Мультиметр может измерять не только ампер, но и другие величины, но сегодня мы сосредоточимся только на измерении тока в амперах/милиамперах.

Ниже показано типичное расположение лицевой панели мультиметра. Это настоящий счетчик, который Келе использует на наших внутренних обучающих занятиях. Ему несколько лет, но функциональность элементов управления такая же, как у современного мультиметра. Обратите внимание, что элементы управления вашего мультиметра могут быть устроены несколько иначе или совершенно иначе. Никому не нравится это делать, но вы, возможно, захотите прочитать руководство по эксплуатации своего мультиметра, если оно еще не было выброшено/потеряно!

Для измерения силы тока подключите черный щуп к разъему COM, а красный щуп к разъему мА или 10А. Используя гнездо мА, вы можете измерять токи до 200 мА на этом конкретном измерителе. Измерители других моделей могут иметь более высокие диапазоны мА. Если вы хотите измерять токи выше 200 мА на этом измерителе, вы должны переместить красный провод измерителя в гнездо 10А.

Помните о свойствах щупа измерителя в режиме мА/ампер!

Когда щупы измерителя подключены к разъемам COM и мА/А, внутреннее сопротивление измерителя очень низкое, всего доли ома. В текущем режиме путь от щупа к щупу через счетчик выглядит почти как прямой кусок провода!

Это имеет важные последствия. Если вы подсоедините щупы амперметра к источнику питания, произойдет короткое замыкание источника питания! Это имеет смысл, если путь от датчика к датчику выглядит как прямой кусок провода, верно?

Многие источники питания могут создавать очень большие токи короткого замыкания, если их выходные клеммы закорочены друг на друга. Если вы сделаете это с помощью щупов измерителя тока, через него могут протекать очень большие токи!

Так как это очень легко сделать случайно, большинство производителей измерителей устанавливают внутренний предохранитель последовательно с гнездами мА/ампер измерителя. В этом случае можно надеяться, что предохранитель перегорит и защитит счетчик и источник питания. Тем не менее, открыть счетчик, найти перегоревший предохранитель и заменить его довольно сложно.

Некоторые очень дешевые счетчики не имеют предохранителя, включенного последовательно с гнездами мА/ампер. Если вы посылаете большие токи короткого замыкания через один из этих дешевых счетчиков, фольга на печатной плате сгорит вместо предохранителя, что сделает счетчик кандидатом на помойку. Надеюсь, ваш измеритель имеет внутренние предохранители на разъемах мА/ампер.

Установите переключатель измерительного прибора в положение мА

Переключатель измерительного прибора имеет различные основные области для выбора того, хотите ли вы считывать напряжение, ток, сопротивление (Ом) или, возможно, другие параметры. Вам нужно переместить селекторный переключатель в одно из положений в области мА (нижняя правая область на нашем примере измерителя). Если вы измеряете большие токи (в амперах вместо мА), селектор мультиметра может иметь для этого отдельное положение или может по-прежнему использовать положение мА, поскольку для ампер есть отдельный разъем. Ознакомьтесь с руководством пользователя вашего измерителя. В приведенном выше примере измерителя по-прежнему используется селекторный переключатель, установленный на мА, даже несмотря на то, что мы используем разъем 10 А для больших токов.

Установка диапазона измерителя (если у вас нет измерителя с автоматическим выбором диапазона)

Наш образец измерителя имеет различные диапазоны тока на выбор при использовании гнезда мА в зависимости от максимального тока, который вы ожидаете измерить. Выберите наименьший диапазон, превышающий максимальный ток, который вы собираетесь измерять. Если вы не уверены, в каком диапазоне будет ток, начните с самого высокого диапазона и выполните измерение. Затем, если вы сможете перейти к более низкому диапазону метров, это даст вам лучшую точность.

Если вы случайно выберете более низкий диапазон, чем ток, который вы пытаетесь измерить, измеритель не будет поврежден, если только вы не пропустите через него очень большой ток короткого замыкания, который перегорит предохранитель. Как правило, на дисплее появляется какая-то индикация «выход за пределы диапазона». Это может варьироваться от метра к метру. Иногда это ряд горизонтальных черточек, иногда это «OL» для перегрузки, а может и совсем другое.

Если в вашем измерителе есть функция автоматического выбора диапазона, вам не нужно беспокоиться об установке диапазона, измеритель определит это за вас. Обычно он начинает с наиболее чувствительного диапазона и, если обнаруживает состояние превышения диапазона, переходит к следующему более высокому диапазону и т. д., пока не найдет наиболее чувствительный диапазон, который не приводит к состоянию превышения диапазона.

Автоматический выбор диапазона очень удобен. Недостатком является то, что счетчику может потребоваться больше времени для отображения окончательного стабильного показания тока, потому что каждый раз приходится методом проб и ошибок находить правильный диапазон. Измеритель с фиксированным диапазоном, установленный вручную на правильный диапазон, быстрее стабилизируется до пригодных для использования показаний, поскольку ему не нужно экспериментировать, чтобы найти правильный диапазон.

Установите измеритель на переменный или постоянный ток по мере необходимости

Если вы установите измеритель на показание постоянного тока в мА и поместите датчики в цепь с переменным током, измерительный прибор будет показывать фактически ноль мА (показания могут прыгать вокруг нулевого значения). немного).

Если вы настроите мультиметр на считывание переменного тока и поместите датчики в цепь с постоянным током, показания индикатора на мгновение подпрыгнут вверх, а затем со временем вернутся к практически нулевому току.

Так что будьте осторожны – неправильная настройка измерителя переменного/постоянного тока даст совершенно ложные результаты!

Если вы исследуете «загадочную цепь» и не уверены, является ли ток между двумя точками переменным или постоянным, вы можете попробовать обе настройки на измерителе, чтобы увидеть, какая из них дает вам ненулевое значение.

Пришло время поместить щупы счетчика в цепь

Теперь это очень важно:  для измерения тока необходимо отсоединить существующий провод в цепи и подключить щупы тока счетчика, чтобы занять место оригинальное соединение.

Идея состоит в том, что вы должны сделать так, чтобы поток, который обычно течет прямо между двумя точками, пошел в обход и протекал через ваш счетчик тока на пути к месту назначения:



Измерение тока питания

Измерение сигнала 4-20 мА



Не забывайте держать пальцы на изолированных рукоятках щупов, не касайтесь пальцами металлических наконечников щупов на случай, если соединение находится под высоким напряжением. Если у вас есть перемычки с зажимами типа «крокодил», они могут пригодиться для подключения измерительных щупов к цепи без помощи рук.

На приведенных выше рисунках мы показали амперметр, подключенный к нагрузке, но вместо этого его можно было бы легко подключить к источнику питания/источнику сигнала.

В случае переменного тока не нужно беспокоиться о полярности, сигнал на дисплее всегда будет положительным независимо от того, как расположены щупы.

В случае постоянного тока красный щуп должен быть подключен к более положительной точке, а черный щуп должен быть подключен к более отрицательной точке. Но если вы повернете его в обратном направлении, никакого вреда не будет, счетчик просто покажет отрицательное значение тока, величина показания все равно будет правильной, и вы будете знать, что точка с черным щупом на самом деле является более положительной точкой.

Если на дисплее отображается состояние превышения диапазона, просто переместите селектор тока измерителя на следующий более высокий диапазон и повторите попытку.

Измерители тока переменного тока со средними показаниями и истинными среднеквадратичными значениями

Не все амперметры одинаковы, когда речь идет об измерении переменного тока. Используются два различных метода измерения.

«Средние показания» Измерители переменного тока дают правильные показания, только если переменный ток имеет синусоидальную форму. Менее дорогие счетчики, как правило, используют метод измерения средних показаний.

Измерители переменного тока «True-RMS» будут давать правильные показания независимо от формы волны (не обязательно должна быть синусоида). Этот метод обычно зарезервирован для более дорогих счетчиков.

Показания истинного среднеквадратичного значения тока основаны на эффекте нагрева, который будет иметь ток, проходящий через сопротивление. Дело в том, что многие блоки питания переменного тока в постоянный потребляют переменный ток короткими сильноточными импульсами, которые не являются синусоидой. Поскольку соединительный провод имеет сопротивление, а плавкие предохранители рассчитаны на срабатывание при нагреве плавкого элемента, измерения истинного среднеквадратичного значения тока более важны для применения правильного размера провода и размера предохранителя на входе источника питания переменного тока в постоянный. Поэтому измерители тока с истинным среднеквадратичным значением предпочтительнее, чем измерители тока со средними показаниями.

Заключительные мысли

Наиболее частая жалоба на местах – это то, что амперметр показывает ноль. Наиболее распространенные проблемы:

  1. Переключатель мультиметра не установлен на ток (мА/ампер).
  2. Провода измерителя подключены к неправильным разъемам (COM и мА/ампер).
  3. Перегорел внутренний предохранитель счетчика.
  4. Переключатель переменного/постоянного тока на измерителе установлен напротив типа фактического тока.

Как пользоваться мультиметром

Как пользоваться мультиметром
  1. Анги
  2. Центр решений
  3. Электрика

Устранение неполадок с электрикой для расширения навыков самоделки

Фото: Андрей Попов / Getty Images

Сложность

Нет опыта? Без проблем.

Время на выполнение

10 минут

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

  • Мультиметр

ПРИНАДЛЕЖНОСТИ

  • Батарейки AAA или AA (дополнительно)

Нужно проверить срок службы батарейки? Или вам нужно диагностировать проблему с проводкой к розетке в вашем доме? Цифровой мультиметр-тестер может помочь вам решить эти проблемы, поэтому его полезно иметь в своем наборе инструментов. Мультиметр можно использовать для устранения самых разных проблем, и вы можете использовать это руководство, чтобы узнать, как использовать мультиметр в различных сценариях самостоятельной работы.

Что такое мультиметр и как им пользоваться?

Мультиметр , иногда называемый вольтомметром, представляет собой универсальный инструмент, который домовладельцы всегда должны иметь под рукой и который измеряет различные единицы электричества — напряжение (переменного и постоянного тока), силу тока и сопротивление.

  • Напряжение: Измеряется в вольтах, переменный ток (AC) и постоянный ток (DC) — две формы напряжения, которые может измерять мультиметр. Переменный ток — это поток электрического тока, который меняет направление, обычно встречающийся в электропроводке по всему дому. Постоянный ток — это поток электрического заряда в одном направлении, обычно используемый в батареях, транспортных средствах и другой электронике.

  • Ток: Ток, который измеряется в амперах или силе тока, проверяет силу тока для определения количества электричества, протекающего через цепь. Важной мерой безопасности является проверка величины тока, когда вы выполняете электрический проект, например, подключаете выключатель света, чтобы убедиться, что электричество полностью отключено.

  • Сопротивление: Измерение сопротивления определяет противоположный поток электричества, используя Ом в качестве единицы измерения. Резисторы чаще всего используются в бытовых приборах и электрических устройствах.

  • Целостность: Меры по проверке непрерывности всего пути тока. Все цепи нуждаются в непрерывном пути для прохождения электричества. Например, если устройство выходит из строя, это может быть связано с разомкнутой цепью, что означает отсутствие непрерывности. Замена компонента может исправить устройство, позволяя ему снова работать правильно.

Существуют цифровые мультиметры и аналоговые мультиметры, которые выполняют одну и ту же функцию, но имеют разный дисплей. Цифровой мультиметр оснащен ЖК-дисплеем, тогда как аналоговый мультиметр имеет стрелку, которая перемещается по числовой шкале.

Устройство мультиметра

Фото: krisanapong detraphiphat / Getty Images

Узнайте о различных частях мультиметра. Помните, что функции могут отличаться от модели к модели, поэтому ваш мультиметр может не иметь точно такие же параметры, как перечисленные.

  • Дисплей: Дисплей представляет собой ЖК-экран (цифровой) или шкалу (аналоговый), отображающие показания электрических измерений.

  • Ручка или кнопка выбора: Это ручка или кнопка, которая позволяет переключаться между различными единицами измерения. Вот некоторые сокращения, которые вы можете увидеть на мультиметре:

    • Вольты переменного тока (V с волнистой линией над ним)

    • Вольты постоянного тока (V с тремя дефисами и прямой линией сверху)

    • Сопротивление (Ом или Ом)

    • Ампер (А)

    • Миллиампер (мА)

    • Непрерывность (символ диода или символ звуковой волны)

  • Кнопка удержания: Кнопка удержания используется для отслеживания определенного показания на дисплее, поэтому вам не нужно записывать его, чтобы позже вспомнить измерение.

  • Тестовые щупы: На мультиметре есть два щупа (также называемые щупами), которые вставляются в порты штекером типа «банан» для проверки электрических компонентов. На другом конце зонда находится металлический наконечник, иногда называемый терминалом. Красный щуп проверяет наличие тока под напряжением, а черный щуп проверяет клеммы заземления или нейтрали.

Порты: Большинство мультиметров имеют два или три порта для подключения проводов. Все мультиметры будут иметь общий порт черного цвета, помеченный как COM для общего. Сюда втыкается черный щуп. Порт mAVΩ — это порт, к которому подключается красный щуп и который используется для проверки большинства электрических измерений, таких как напряжение, сопротивление и ток. Порт mAVΩ также может быть помечен как VΩ или V. Ваш мультиметр также может иметь красный порт 10A, но он используется реже, чем порт mAVΩ, и обычно измеряет большие токи (до 10 ампер).

Меры предосторожности и подготовка

Теперь, когда вы понимаете основные способы использования и компоненты мультиметра, важно принять соответствующие меры безопасности при выполнении электромонтажных работ.

  • Осмотрите мультиметр на наличие любых признаков повреждения, таких как трещины, вмятины или утечки, чтобы обеспечить безопасные и точные показания.

  • Носите изолирующие перчатки и резиновую обувь для дополнительной защиты при проведении электрических испытаний.

  • Не проверяйте поврежденные или изношенные провода.

  • Проводите электрические испытания только в сухих условиях.

  • Никогда не прикасайтесь руками к металлическим наконечникам зондов.

  • Убедитесь, что щупы мультиметра работают правильно, замкнув провода. Установите мультиметр в положение сопротивления (Ом или Ом), затем подключите щупы к порту (подсоедините черный щуп к COM или общему порту, а красный щуп к красному порту мАОм). Соедините кончики щупа (старайтесь не касаться кончиков руками) и убедитесь, что показание составляет 0,5 Ом или меньше. Если показание превышает 0,5 Ом, датчики необходимо заменить.

  • Всегда держите мультиметр в футляре, когда он не используется.

4 способа использования мультиметра

Следуйте этому руководству, чтобы узнать, как использовать мультиметр для измерения переменного или постоянного напряжения, сопротивления и целостности цепи.

  1. Измерение напряжения переменного тока

    Фото: wattanaphob / Getty Images

    Измерение напряжения переменного тока является одним из наиболее распространенных применений мультиметра, и он может считывать показания стандартной трехштырьковой настенной розетки для выявления потенциальных проблем с проводкой.

    • Чтобы измерить напряжение переменного тока, поверните ручку выбора на значение напряжения переменного тока, начиная с более высокого диапазона и уменьшая его по мере продвижения.

    • Если вы проверяете розетку, начните с отключения питания вилки от автоматического выключателя.

    • Затем подключите черный щуп к общему разъему, а красный щуп подключите к порту напряжения переменного тока на мультиметре.

    • Определите розетку, которую вы тестируете, и найдите широкую и узкую прорезь. В поляризованной вилке более широкий штырь является нейтральным, а более тонкий штырь — токоведущим или горячим штырем.

    • Подсоедините черный щуп (или отрицательную клемму) к нейтральному контакту, а красный щуп (или положительную клемму) к горячему контакту.

    • Проверьте показания на дисплее мультиметра.

    • Измерение должно показывать около 120 вольт, а если нет, то, вероятно, проблема с проводкой.

    • После получения показаний сначала снимите красный щуп, а затем черный щуп.

    • Отсоедините тестовые щупы от портов мультиметра в том же порядке — сначала красный, затем черный.

  2. Измерение напряжения постоянного тока

    Фото: Tamer ALKIS / Getty Images

    Измерение напряжения постоянного тока можно использовать для считывания показаний аккумуляторов, в том числе автомобильных.

    Помните, что если вы тестируете автомобильный аккумулятор, включите фары на две минуты, затем выключите их, чтобы разрядить аккумулятор настолько, чтобы определить, достаточно ли осталось напряжения для эффективного питания автомобиля.

    • Отключите аккумулятор от источника питания.

    • Переключите ручку выбора на настройку напряжения постоянного тока при ожидаемом измерении на мультиметре, которое можно определить, взглянув на этикетку производителя. Например, батарея AA или AAA будет иметь индикатор напряжения сбоку от этикетки, показывающий 1,5 В.

    • Прикоснитесь черным щупом к отрицательному полюсу батареи, а красным щупом – к положительному.

    • Считайте показания на дисплее.

    • Сначала снимите красный щуп, затем черный с аккумулятора. Затем снимите разъемы с мультиметра в том же порядке — красный, затем черный.

  3. Измерение сопротивления

    Фото: Hirurg / Getty Images

    Измерение сопротивления позволяет проверить сопротивление электрического компонента и определить необходимость ремонта.

    • Отсоедините устройство или его компонент от любого источника электроэнергии, например, электрических цепей, вилок или аккумуляторов, чтобы не было протекания тока.

    • Проверьте значение сопротивления резистора в соответствии с рекомендациями производителя или на этикетке компонента.

    • Переключите ручку выбора на настройку в омах (Ом) при ожидаемом уровне сопротивления на шкале.

    • Вставьте черный щуп в разъем COM, а красный щуп в порт мАОм.

    • Прикоснитесь красной и черной клеммами к сторонам тестируемого компонента. Важно отметить, что положительные и отрицательные значения не имеют значения, когда вы тестируете сопротивление.

    • Прочитайте результат измерения на дисплее. Помните, что измерительные щупы имеют сопротивление около 2 Ом, поэтому вы можете вычесть два из показаний, чтобы определить окончательное измерение.

    • Если показания мультиметра соответствуют рекомендуемому значению сопротивления, резистор исправен. В противном случае его необходимо будет заменить.

  4. Проверка непрерывности

    В зависимости от мультиметра может быть настройка непрерывности. Проверка непрерывности позволяет определить, есть ли полный путь прохождения тока в переключателе, электрическом соединении, предохранителе или проводнике. Кроме того, вы можете использовать проверку непрерывности, чтобы определить, исправен ли шнур питания или нет.

    • Установите ручку выбора в положение непрерывности.

    • Подключите черный щуп к COM-порту, а красный щуп к порту мАОм.

    • Соедините кончики красной и черной клемм и найдите на дисплее число, равное или близкое к нулю — это указывает на непрерывность.

    • Поместите одну клемму на одну сторону тестируемого электрического компонента, а другую клемму поместите на другой конец компонента. Если число равно нулю или близко к нулю, существует непрерывность.

    • Если непрерывности нет, мультиметр отобразит «OL» или «разомкнутый контур». Это указывает на необходимость замены компонента.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

  • 4 причины, по которым ваша газовая плита не нагревается

    Лорен Дэвид • 30 августа 2021 г.

  • 7 признаков того, что в вашем доме могут быть проблемы с электричеством

    Маргарет Вак • 30 августа 2022 г.

  • 7 советов по электробезопасности в домашних условиях, которые следует знать

    Джинни Бартолоне • 3 ноября 2021 г.

Опубликовано от p1ws

Цифровой мультиметр является одним из наиболее широко используемых контрольно-измерительных приборов. Ручной цифровой мультиметр обычно имеет разрешение 3½ или 4½ разряда и не менее 3, а иногда и более 10 функций (постоянное напряжение, переменное напряжение, сопротивление, постоянное напряжение, переменное напряжение, Гц, коэффициент заполнения, емкость, прозвонка цепи, проверка диодов и т. д.).

Новые счетчики включают множество функций для повышения безопасности, универсальности и простоты использования. Однако правильная эксплуатация имеет решающее значение для безопасных и точных измерений. Вот некоторые распространенные ошибки, которые могут привести к неправильным показаниям, повреждению счетчика или причинению вреда пользователю.

Измерение напряжения проводами, подключенными к клеммам усилителя. Большинство счетчиков имеют отдельный вход для измерения тока, в котором последовательно с измерительными проводами подключается маломощный резистор. Если провода остаются в этих клеммах при попытке измерения напряжения, через измеритель может протекать большой ток. Это может привести к повреждению тестируемого устройства и перегоранию внутреннего предохранителя цифрового мультиметра. Если напряжение источника превышает номинал предохранителя, перегрузка может вызвать искрение, повреждение счетчика или травму оператора. По этой причине в некоторых промышленных счетчиках используются предохранители на 600 В или 1000 В, а не на 250 В.

Измерение тока с выводами на клеммах для измерения напряжения. Если измерительные провода оставлены на клеммах для измерения напряжения при попытке измерения тока, высокий импеданс измерителя (обычно 10 МОм) подключается последовательно с проводами. тестируемой цепи и генерировать неверные показания.В цепи управления это может вызвать непредвиденные операции.

Превышение номинального входного напряжения. Большинство портативных цифровых мультиметров указывают максимальное входное напряжение на передней этикетке. Это ограничение применяется от высокого входа к общему и от любой клеммы к земле. Превышение этого значения может повредить измеритель и создать опасность поражения электрическим током. Однако некоторые функции измерения могут иметь более низкий уровень защиты. Например, счетчик с номиналом 1000 В для постоянного или переменного напряжения может иметь предел 300 В или 600 В для функции Ом. В счетчике этого типа переключение на омы при измерении высокого напряжения может привести к повреждению прибора и создать опасность поражения электрическим током.

Попытка измерить сопротивление в цепи под напряжением. В функции измерения сопротивления любое напряжение в проверяемой цепи делает показания сопротивления недействительными. Обычно это происходит, когда питание все еще подключено, но также может быть результатом накопленного заряда в цепи. Хорошей практикой является проверка напряжения переменного или постоянного тока перед измерением сопротивления. Некоторые усовершенствованные счетчики автоматически выполняют этот тест и предупреждают оператора при обнаружении напряжения.

Использование неправильного предохранителя для защиты ампер. Важно, чтобы соответствовало не только номинальное значение силы тока, но также тип и номинальное напряжение. Даже замена быстродействующего предохранителя на медленно перегорающий элемент с правильным током может привести к повреждению счетчика до того, как предохранитель отключится от перегрузки. Более серьезной ошибкой является шунтирование предохранителя куском фольги или проволочной перемычкой. Эта потеря защиты может привести к расплавлению проводов, возгоранию и серьезным травмам.

Игнорирование сопротивления провода при измерениях низкого сопротивления. Диапазон 200 Ом на 4½-разрядном измерителе имеет разрешение 10 мОм. Измерительные провода могут добавить смещение на 30 или более единиц, что важно при измерении обмоток двигателя, нагревательных элементов и других компонентов с низким сопротивлением. Некоторые измерители имеют функцию обнуления этого смещения (например, настройку нуля на аналоговых VOM), но это может привести к другой проблеме.

Забыть, что было сохранено смещение. Если счетчик имеет функцию относительного или смещения, на дисплее отображается разница между фактическим значением и сохраненным смещением. Большинство счетчиков имеют индикатор, который загорается при работе в этом режиме, но его легко не заметить.

Игнорирование нагрузки счетчика (загрузка). Большинство измерений напряжения выполняются в цепях с низким импедансом источника (<1 кОм), поэтому подключение измерителя мало влияет на цепь. Однако, если импеданс источника равен 10 кОм, а вход цифрового мультиметра равен 10 МОм, точность ухудшится на 0,1%. Для 3,5-разрядного счетчика с базовой точностью 0,2% это значительная дополнительная ошибка. Для 4½-разрядного счетчика с точностью <0,1% это самый большой источник ошибок.

Для текущих измерений нагрузка на счетчик также может иметь большое значение. В функции усилителя при подключении цифрового мультиметра к нагрузке последовательно подключается резистор. Это может существенно изменить работу схемы. Например: источник питания 5 В обеспечивает 5 А на нагрузку 1 Ом. Этот цифровой мультиметр определяет нагрузку 400 мВ в диапазоне 10 А, поэтому на измерителе 200 мВ при 5 А. Из-за сопротивления измерителя цепь теперь потребляет только 4,8 А. Поскольку к входным клеммам применяется спецификация цифрового мультиметра, любое сопротивление измерительного провода еще больше уменьшит ток. Измерительная нагрузка на диапазоны мА также может быть значительной. Недорогие цифровые мультиметры могут иметь нагрузку 1 В в диапазоне 20 мА. Включение этого счетчика в цепь низкого напряжения уменьшит ток аналогично примеру 5A. Нагрузку счетчика можно уменьшить, переключившись на более высокий диапазон с меньшим последовательным сопротивлением. Однако это снижает разрешение экрана. Часть «диапазона» спецификации точности (±x цифр) становится более важным фактором общей точности.

Неправильное чтение мВ как вольт на измерителе с автоматическим выбором диапазона. Использование проверки диодов на светодиодах высокой яркости. Автоматический выбор диапазона является удобной функцией, когда ожидаемый уровень сигнала неизвестен или варьируется. Однако эту возможность следует использовать осторожно. Типичный цифровой мультиметр имеет сигнализатор для определения показаний в милливольтах. Этот маленький индикатор можно легко не заметить, особенно если отображаемое цифровое значение близко к ожидаемому. Например, если ожидаемое показание составляет около 10 В, то показание остаточного напряжения в 10 мВ можно легко принять за ожидаемый сигнал. Чтобы предотвратить эту ошибку, многие измерители с автоматическим диапазоном также позволяют устанавливать диапазон вручную.

Неправильная интерпретация шума от открытого входа ACV как достоверное показание. Большинство цифровых мультиметров имеют входное сопротивление 10 МОм для функции ACV. Паразитная емкость в несколько пф может вызвать показания 10 В или более от близлежащей сетевой цепи 120 В. Это иногда называют призрачным чтением. Функция NCV (бесконтактное напряжение) использует этот эффект для обнаружения наличия напряжения переменного тока. Однако фантомное показание не является действительным уровнем сигнала. Безопасность оператора также находится под угрозой, если из-за плохого контакта датчика считается, что цепь с опасным напряжением имеет безопасный уровень напряжения. Режим LoZ на некоторых измерителях уменьшает входное сопротивление до 500 кОм или менее, чтобы исключить ложные показания.

Типовая схема проверки диодов в цифровом мультиметре с источниками 1,5-3В. Этого достаточно для проверки кремниевых диодов, транзисторов Дарлингтона и многих светодиодов. Однако для белых и синих светодиодов требуется прямое смещение более 3 вольт. Простой способ проверить правильность напряжения на измерителе — проверить заведомо исправный светодиод.

Использование неадекватного рейтинга CAT. Рейтинг категории измерения (CAT) указывает, где можно безопасно использовать измеритель. Вкратце, CAT II предназначена для однофазных нагрузок, подключенных к розетке, и низковольтных сетевых цепей. CAT III предназначен для трехфазного распределения, однофазного коммерческого освещения и коротких ответвлений. CAT IV охватывает инженерные коммуникации, служебный вход и любые наружные проводники. Уровень максимального напряжения всегда соответствует уровню категории (например, CAT III 600 В). Счетчик, который может измерять до 1000 В, может быть рассчитан только на максимальное напряжение 600 В в приложении CAT III и не подходит для использования в любом месте CAT IV.

В этой краткой статье описываются лишь некоторые из наиболее распространенных проблем, которые могут возникнуть при использовании цифрового мультиметра. Важно прочитать руководство, чтобы ознакомиться с возможностями, работой и безопасным применением измерителя. Перед использованием проверьте измерительные провода на предмет защиты пальцев, закрытых входных разъемов, соответствующего номинального напряжения и хорошей изоляции. Надевайте защитные очки и другое защитное снаряжение при тестировании любых цепей с опасным напряжением или большими токами. Помните пословицу старого электрика — держите одну руку в кармане.

Связаться с Weschler


Как измерить ток мультиметром

Сила тока, наряду с напряжением и сопротивлением, является очень важным понятием в электричестве. Измеряется в амперах и определяется количеством электрической энергии, проходящей через проводник в определенную единицу времени. Его значение определяется с помощью измерительных приборов; в домашних условиях это проще всего сделать мультиметром, или тестером, имеющимся у многих владельцев современных квартир. Контроль силы тока очень важен для работы механизмов, зависящих от электроснабжения, так как превышение максимально допустимого значения приводит к поломке устройства и возникновению аварийных ситуаций. Тема этой статьи — как измерить ток мультиметром.

Контент

  • Типы мультиметра
  • Цифровые мультиметра
  • Особенности
  • Процедура подготовки устройства для измерений
  • Орден измерения
  • . Соображения при измерении
  • .

    Типы мультиметров

    На современном рынке электроприборов есть два типа тестеров:

    • Аналог.
    • Цифровой.

    Основными элементами аналоговых приборов являются шкала с нанесенными делениями, по которым определяются показатели электрических величин, и стрелка-указатель. Эти мультиметры пользуются повышенным спросом у новичков благодаря низкой стоимости и простоте использования.

    Но, наряду с этими положительными сторонами, аналоговые тестеры имеют и ряд недостатков, основным из которых является высокая погрешность измерения. Ее можно несколько уменьшить за счет подстроечного резистора, конструктивно включенного в устройство. Тем не менее, если необходимо измерить электрические параметры с высокой точностью, лучше использовать цифровой прибор.

    Мультиметры цифровые

    Единственным внешним отличием цифрового прибора от аналогового является экран, на котором измеряемые параметры отражаются в виде цифр. Старые модели оснащены светодиодным дисплеем, новые модели оснащены жидкокристаллическим дисплеем.

    Отличаются высокой точностью измерения и простотой использования, так как не требуют настройки калибровки.

    Недостатком этих приборов является цена, в несколько раз превышающая стоимость аналоговых тестеров.

    Особенности конструкции

    Независимо от количества гнезд в мультиметре, каждое из этих устройств имеет два типа выходов, которые обозначаются разными цветами. Общий выход (масса) окрашен в черный цвет и обозначен либо «com», либо «-». Выход, предназначенный для измерения (потенциал), красный. Для любого из измеряемых параметров электрической цепи может быть своя розетка.

    Не бойтесь спутать его с другими, так как каждое из этих гнезд обозначено соответствующим юнитом.

    Еще одним внешним элементом прибора является ручка установки предела измерения, которую можно вращать по кругу. На цифровых мультиметрах эти пределы больше, чем на аналоговых, кроме того, в них могут быть включены дополнительные опции, например, звуковой сигнал и другие. Поскольку речь идет о том, как измерить силу тока тестером, то речь пойдет о шкале с амперами.

    Каждый мультиметр имеет свой предел максимального тока, и при выборе электрической сети для проверки проверяемый в ней ток следует сравнивать с пределом, на который рассчитан прибор. Так, если ток, протекающий внутри электрической цепи, равен 180 А, не рекомендуется проводить измерения мультиметром, рассчитанным на 20 А, так как единственным полученным результатом будет сгорание прибора сразу после начала проверки. Максимальный предел всегда указывается в паспорте мультиметра или на корпусе прибора.

    Порядок подготовки прибора к измерениям

    Переключатель мультиметра необходимо перевести в сектор А (DA для постоянного тока или CA для переменного), который соответствует текущему измерению, при этом выбрав нужный предел. У некоторых современных тестеров для цепей постоянного тока одно положение, а для переменного другое. Чтобы не ошибиться, нужно ориентироваться по буквам, имеющимся на передней панели.

    Они одинаковы в любом устройстве, нужно только понимать, какое значение означает каждое из них.

    Все мультиметры поставляются с двумя кабелями, каждый с щупом и разъемом на конце. Вторые концы проводов вставляются в гнезда прибора, которые соответствуют измерению тока, в нашем случае силы тока.

    Порядок измерения

    Мультиметр для измерения величины тока включен в разрыв электрической цепи. В этом основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, проходящего через прибор, отображается стрелкой на шкале (если речь идет об аналоговом приборе) или выводится на жидкокристаллический (светодиодный) дисплей.

    Существуют различные способы разрыва тестируемой цепи для включения в нее устройства. Например, отсоединив паяльником один из выводов радиоэлемента.

    Иногда приходится перекусывать провод кусачками или плоскогубцами.

    При определении величины тока батареи или аккумулятора такой проблемы не существует, так как просто собирается схема, одним из элементов которой является мультиметр.

    Что учитывать при измерении

    Важным условием при определении силы тока является включение в цепь ограничительного сопротивления — резистора или обыкновенной лампочки. Этот элемент защитит устройство от повреждения (возгорания) из-за потока электронов.

    Если на индикаторе не отображается сила тока, это свидетельствует о неправильно выбранном лимите, который необходимо уменьшить на одну позицию. Если снова нет результата — еще один, продолжая до тех пор, пока на экране или шкале не отобразится значение.

    Измерения нужно проводить быстро — щуп не должен контактировать с кабелем более одной-двух секунд. Особенно это касается маломощных аккумуляторов. Если при измерении силы тока аккумуляторов длительное время держать щуп на проводе, результатом будет их разряд — частичный или полный.

    Техника безопасности

    Как видите, процедура измерения силы тока мультиметром не сложная. Важно только следовать инструкции и не забывать о строгом соблюдении техники безопасности:

    • Перед измерением отключите источник питания.
    • Проверить изоляцию кабелей — при длительной эксплуатации иногда нарушается ее целостность, и значительно возрастает вероятность поражения электрическим током.
    • Надевайте только резиновые перчатки.

    • Не проводить измерения при высокой влажности. Дело в том, что влага обладает высокой электропроводностью и риск получения травм также возрастает.
    • Человек, пострадавший от удара током, нуждается в медицинской помощи. По возможности любые работы с электричеством, в том числе и измерения, лучше проводить вдвоем. В экстренной ситуации присутствие напарника может стать настоящим спасением.

    После завершения измерений перерезанные кабели необходимо снова соединить, предварительно снова обесточив цепь.

    Подробно и наглядно о проведенных измерениях мультиметром в видео:

    Заключение

    В этой статье мы разобрались, как проверить силу тока мультиметром. Ознакомившись с представленным материалом, с этой задачей сможет справиться любой взрослый человек, так как мультиметр – прибор совсем несложный, но в то же время очень необходимый для решения не только профессиональных, но и бытовых задач, связанных с электричеством.

    Как пользоваться мультиметром

    На этой странице мы покажем вам, как выбрать мультиметр и как использовать его для поиска неисправностей и тестирования.

    Содержание

    • 1 Краткое описание
    • 2 Выбор мультиметра
    • 3 Перед началом работы
    • 4 Измерение напряжения
      • 4. 1 Проверка аккумулятора
      • 4.2 Испытательное оборудование
    • 5 Измерение целостности цепи и сопротивления
    • 6 Проверка диодов и транзисторов
    • 7 Измерение тока

    Резюме

    После хорошего набора отверток мультиметр — одна из самых полезных вещей, которую вы можете добавить в свой набор инструментов. На этой странице описывается, как использовать его для ряда основных тестов.

    Выбор мультиметра

    Цифровые мультиметры.

    Мультиметры бывают двух видов: аналоговые (с циферблатом) и, чаще всего, цифровые. Есть только несколько случаев, когда аналоговый мультиметр был бы лучше, а цифровой вариант в любом случае намного надежнее и, вероятно, дешевле.

    Помимо мультиметра, предназначенного в основном для автомобильной электрики, даже самый дешевый (менее 5 фунтов стерлингов на eBay) будет иметь большинство, если не все функции, которые вам обычно нужны.

    Минимальные функции, на которые следует обращать внимание, это напряжение постоянного тока (от 2 В до 200 В), напряжение переменного тока (500 В) и сопротивление (от 200 Ом до 2000 кОм).

    Менее полезными, но очень распространенными являются диапазоны постоянного тока (от 2 мА до 200 мА).

    Некоторые мультиметры имеют автоматический выбор диапазона, что означает, что они имеют только один диапазон напряжения постоянного тока и автоматически настраиваются в соответствии с приложенным напряжением, а также для тока и сопротивления.

    Функция непрерывности очень полезна. Это издает звуковой сигнал, когда датчики находят путь с низким сопротивлением между ними.

    Также очень полезна функция проверки диодов. Функция тестирования транзисторов распространена (обозначается h FE ), но на практике менее полезна.

    Большинство мультиметров поставляются с парой измерительных проводов с заостренными концами. Они хороши, например, для прикосновения к двум точкам на печатной плате или оборудовании, но дополнительная пара с зажимами типа «крокодил» также очень полезна. Вы можете использовать их, чтобы закрепить выводы компонента или любые другие открытые провода или разъемы, оставив руки свободными.

    Перед началом работы

    Многие мультиметры имеют положение «Выкл.» на переключателе диапазона, но другие имеют отдельный переключатель включения/выключения. Обязательно выключайте его после использования — если вы оставите его включенным в ящике для инструментов, вы вполне можете обнаружить, что батарея разряжена в следующий раз, когда она вам понадобится.

    Часто переключатель диапазонов имеет отдельные настройки для диапазонов переменного и постоянного тока, но если имеется отдельный переключатель переменного/постоянного тока, убедитесь, что он всегда находится в положении постоянного тока, за исключением случаев, когда вы измеряете переменный ток, иначе вы получите вводящие в заблуждение показания.

    Проверьте, как ваш мультиметр отображает состояние вне диапазона. Это когда измеряемое значение слишком велико для количества цифр слева от десятичной точки на дисплее. Поместите его на любой из диапазонов сопротивления (Ом или Ом), не прикасаясь ни к чему тестовыми щупами. Может отображаться «OL» (перегрузка) или «1   «. (см. фото выше) или что-то еще, кроме правильного номера.

    В диапазонах постоянного напряжения и тока приложите красный щуп к плюсу, а черный к минусу. Но если вы соедините их наоборот, вы просто получите отрицательное значение.

    Измерение напряжения

    Проверка аккумулятора

    Измерение напряжения.

    Для батарей типа C, AA или AAA или таблеточного элемента (но не литиевого) установите переключатель диапазонов на 2 В, а для литиевых или PP3 батарей или, если вы не уверены, установите его на 20 В. Подсоедините тестовые щупы, красный к плюсовой клемме.

    Аккумуляторная батарея должна показывать около 1,2 В или немного выше, когда она только что заряжена, и падать до 1 В, когда ее необходимо перезарядить. Другие (в том числе большинство кнопочных ячеек) будут показывать около 1,5 В или немного выше, когда они новые, и неуклонно падают по мере использования. В зависимости от требований приложения они могут работать при напряжении до 1,2 или 1,0 В.

    Для других батарей, таких как литиевые батареи всех типов и батареи 9 В PP3, вам потребуется диапазон 20 В. Примените тестовые щупы таким же образом. Литиевые батареи должны показывать от 3 до 3,7 В в зависимости от типа, за исключением аккумуляторов для ноутбуков и электроинструментов, которые содержат несколько последовательно соединенных элементов и должны показывать примерно 3,6 В, умноженное на количество элементов. Батарея 9 В PP3 упадет до 6 или 7 В в конце срока службы.

    Контрольно-измерительное оборудование

    Для сетевого адаптера или зарядного устройства проверьте этикетку на устройстве, чтобы узнать, каким должен быть его выход, а также какой выход переменного или постоянного тока. Выберите следующий диапазон (переменный или постоянный ток), который выше номинальной мощности. Дешевые нерегулируемые адаптеры могут регистрировать значительно большую мощность, чем их номинальная мощность без нагрузки.

    Вы можете проверить напряжение внутри оборудования, чтобы увидеть, проходит ли питание. Вы никогда не должны работать с оборудованием, работающим от сети, со снятыми крышками, если вы полностью не понимаете опасности и не можете делать это без риска для себя или окружающих.

    Для оборудования, содержащего железный сетевой трансформатор, если вы можете сделать это безопасно, вы должны быть в состоянии измерить (с осторожностью!) сеть, поступающую на первичную обмотку трансформатора при напряжении 240 В переменного тока и приведенную к гораздо более низкому напряжению переменного тока на вторичное, затем выпрямленное и сглаженное до аналогичного постоянного напряжения и, наконец, возможно, отрегулированное до стабильного напряжения, такого как 12 В или 5 В. Подробнее см. на странице Блоки питания.

    Импульсные источники питания (содержащие небольшой ферритовый трансформатор) сложнее тестировать.

    Измерение непрерывности и сопротивления

    Измерение сопротивления пальцев. (Возможно, вам придется смочить кончики пальцев. )

    Диапазоны сопротивления (Ом или Ом) измеряют сопротивление. Это мера того, насколько легко может проходить электрический ток. Когда щупы ничего не касаются, вы должны получить состояние вне диапазона.

    В качестве эксперимента установите мультиметр на самый высокий диапазон Ω и возьмите два наконечника щупа пальцами каждой руки. Если у вас нет показаний, держите наконечники датчиков крепче или смочите пальцы. Вы обнаружите, что показания уменьшаются по мере того, как вы крепче сжимаете щупы, а сопротивление через ваше тело уменьшается. (Да, электричество проходит через ваше тело, но это не более опасно, чем обращение с батарейкой типа АА.)

    Соедините кончики зондов. Вы должны получить нулевое показание в любом из диапазонов сопротивления, так как теперь практически нет сопротивления току, протекающему между датчиками.

    Самый низкий диапазон сопротивления также может быть тестером непрерывности, издавая звуковой сигнал при касании щупов. На самом деле, проверка непрерывности, вероятно, является наиболее полезной функцией диапазонов сопротивлений, позволяющей проверить, может ли ток легко протекать между двумя точками A и B, такими как два конца провода или две стороны переключателя.

    Проверка предохранителя.

    Для проверки предохранителя можно использовать функцию проверки непрерывности или диапазон наименьшего сопротивления. Прикоснитесь к щупам на двух концах и посмотрите, услышите ли вы звуковой сигнал или нулевое (или очень низкое) значение, указывающее на то, что все в порядке. Перегоревший предохранитель даст показания вне допустимого диапазона.

    Вы можете проверить лампочку накаливания (галогенную или сменную елочную лампочку, но не энергосберегающую лампочку) с самым низким или почти самым низким диапазоном сопротивления. Вы должны получить показания только в десятки или сотни Ом. Однако это сопротивление нити накала в холодном состоянии. При рабочей температуре сопротивление может увеличиться в десять и более раз.

    Нагревательные элементы электрических чайников и других приборов для приготовления пищи и обогрева могут быть испытаны таким же образом. Вы можете ожидать сопротивления в десятки Ом, хотя, как и в случае с лампой накаливания, фактическое измеренное значение с холодным элементом может быть значительно меньше.

    Вы можете тестировать резисторы с диапазонами сопротивлений, но припаянными к печатной плате, путь через сам резистор может быть не единственным электрическим путем между его концами, что приводит к вводящим в заблуждение результатам. Кроме того, существует некоторая вероятность того, что напряжение, подаваемое мультиметром для измерения сопротивления, может повредить чувствительные электронные компоненты. Если вы можете одолжить другой мультиметр, подключите свои щупы, настроенные на диапазон сопротивления, к щупам другого, настроенные на низкий диапазон вольт. Если показания второго мультиметра не превышают 0,5 В при первом в любом из диапазонов сопротивлений, то он не может повредить.

    Проверка диодов и транзисторов

    Проверка диода.

    Блоки питания обычно содержат диоды, часто в группе из 4 штук. Вы можете проверить их с помощью мультиметра на полигоне для проверки диодов. С щупами, подключенными к концам диода в одну сторону, вы должны получить показания вне диапазона, а в другую сторону — около 0,7 В, а для некоторых типов — всего 0,3 В. Нулевое показание в любом направлении или вне диапазона в обоих направлениях указывает на неисправный диод.

    Проверка транзистора с использованием функции диода.

    Вы также можете использовать функцию проверки диодов для проверки переходного транзистора (но не полевого транзистора). У них 3 вывода, эмиттер, база и коллектор. Хороший транзистор будет тестироваться как диод между базой и любым из двух других выводов. Методом проб и ошибок вы можете легко определить, какой лид есть какой. Вы должны получить показание около 0,7 В между базой и коллектором и немного меньше между базой и эмиттером. Это будет с красным проводом на основании для типов NPN и черным проводом для PNP. Вы должны получить показания вне диапазона между эмиттером и коллектором, при условии, что база ничего не касается. Нулевое значение указывает на то, что транзистор определенно мертв.

    Проверка транзистора с функцией h FE .

    Многие мультиметры также имеют функцию проверки транзисторов (только для переходных транзисторов), обозначенную h FE . H FE транзистора — это один из способов определения коэффициента усиления, на который он способен, но, поскольку он может быть от 20 или менее до 500 или более, сам по себе он не является мерой исправности транзистора. . Если он показывает ноль или выходит за пределы диапазона, вполне возможно, что вы неправильно подключили транзистор или выводы не имеют надлежащего контакта.

    Мультиметры обычно имеют 4 контакта для эмиттера, базы и коллектора (обозначены E, B, C) с одним дублированным, просто для удобства, поскольку некоторые транзисторы имеют выводы в порядке E, B, C, а другие E, C, B Будут либо отдельные диапазоны для NPN и PNP, либо два набора по 4 контакта. Из-за непостоянства толщины выводов и недостаточной гибкости коротких выводов на транзисторе, отпаянном от печатной платы, не всегда легко обеспечить хороший контакт со всеми тремя выводами.

    Измерение тока

    Для измерения тока сам измерительный прибор должен быть частью цепи.

    Вам нечасто придется измерять ток (диапазоны ампер), но когда вы это делаете, очень важно понимать, что вы должны разорвать цепь и поместить испытательные щупы через разрыв, чтобы ток проходил через мультиметр. Если вы подключите его напрямую к источнику питания, например, к клеммам батареи, он будет оказывать очень небольшое сопротивление, и будет протекать чрезмерный ток. Если повезет, то это просто перегорит предохранитель внутри мультиметра, который придется заменить, а если нет, то есть вероятность повредить мультиметр или тестируемое оборудование.

    Вы можете, например, проверить, какой ток потребляет радиоприемник с батарейным питанием, и, таким образом, оценить, как долго вы можете рассчитывать на срок службы батарей. Разорвать цепь может быть немного сложно, но один из способов сделать это — приклеить полоску алюминиевой фольги к каждой стороне листа бумаги, убедившись, что между двумя кусочками фольги нет контакта, а затем вставить ее между двумя батареи или между одной из них и контактом батарейного отсека.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
