Как измерить напряжение мультиметром в розетке 220в?

Мультиметр является универсальным прибором, с помощью которого можно точно определить напряжение и силу тока. Устройство широко применяется мастерами-электриками, а также часто используется быту. Каждый начинающий пользователь должен знать, как измерить напряжение в розетке мультиметром.

Содержание

• 1 Какие параметры можно измерить мультиметром
• 2 Функциональные элементы мультиметра
• 3 Как измерить напряжение в розетке мультиметром – инструкция
• 4 Правила безопасности использования мультиметра

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

• напряжение – постоянное и переменное;
• диапазон сопротивления;
• емкость;
• частоту;
• индуктивность;
• силу постоянного и переменного тока;
• температурный режим;
• коэффициент усиления транзисторов;
• проверка диодов и транзисторов;
• вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.

Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Функциональные элементы мультиметра

Современные изготовители выпускают различные модели мультиметров. Широкой популярностью пользуются цифровые приборы с различными дополнительными функциями, которые считаются более точными. Нормальной считается погрешность до тех процентов. Чем меньше показатель отклонения, тем достоверней тестовая проверка.

Даже самое простое электроизмерительное устройство способно определить самые стандартные величины – силу тока, напряжение и сопротивление. Более дорогие мультиметры оснащены специальными датчиками для измерения температуры. Также с помощью такого ручного инструмента определяется емкость, интервалы между импульсами, частота и индуктивность.

Среди функциональных возможностей мультиметра выделяют:

1. Распознавание нарушений в работе электрической цепи. Прибор способен с помощью звукового сигнала – «прозвонки» выявить величину сопротивления, которая опустилась ниже необходимой шкалы.
2. Проверка полупроводниковых элементов. Мультиметром можно выполнить проверку диодов, транзисторов или тиристоров, а именно их исправность.
3. Многие усовершенствованные модели оснащены дисплеями, на которые подается сигнал, и могут проводить необходимые вычисления.

Наиболее популярными дополнительными возможностями считаются:

• фиксирование прибором выявленной величины – кнопочная или автоматическая;
• подсветка показателей на экране;
• счетчик отключения питания;
• индикатор перезагрузки;
• автоопределение рубежей измерения.

В профессиональных моделях установлена самая минимальная погрешность точности. Иногда используется способность цифровой обработки. В рабочей памяти закрепляется необходимые максимальные параметры, с помощью которых прибор высчитывает среднюю величину.

Также на лицевой стороне мультиметра находится значок «прозвонки» и ручка для переключения диапазонов

Почти на всех мультиметрах имеются уловные обозначения, которые отображают функциональные элементы устройства:

• «DCA» – измерение силы постоянного тока;
• «Ω» – значок сопротивления;
• «ACV» – показатель постоянного напряжения;
• «DCV» – обозначение переменного напряжения.

Некоторые электроизмерительные устройства имеют сразу два индикатора – цифровой и стрелочный. Для облегчения работы с устройством используют две измерительные шкалы, которые способствуют проводить измерение в разных значениях.

Как измерить напряжение в розетке мультиметром – инструкция

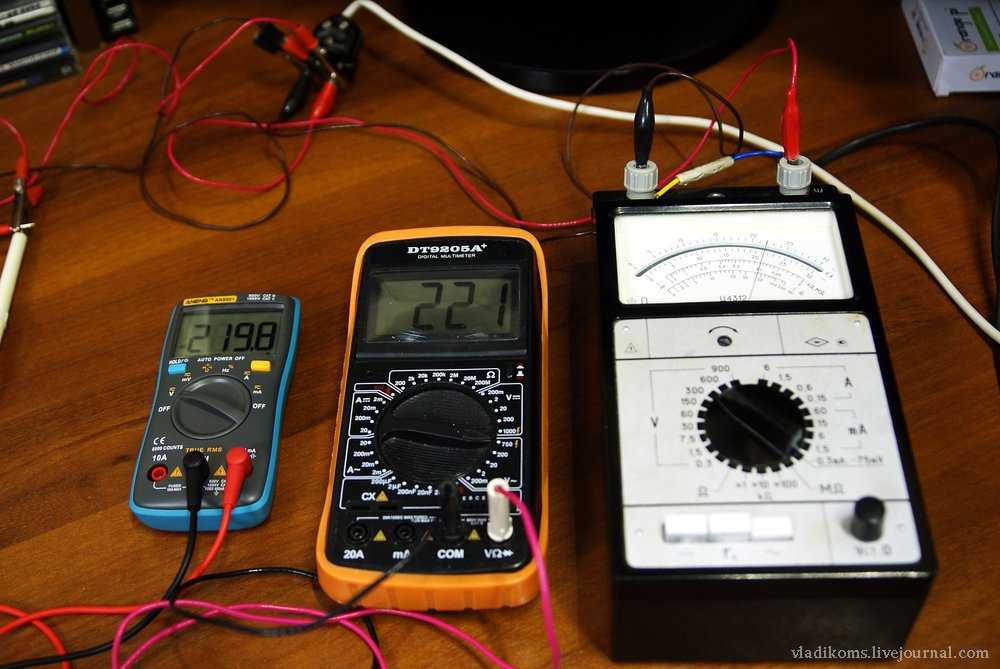

Проверить розетку с помощью мультиметра можно даже новичку. Можно использовать как аналоговый прибор, так и цифровое устройство. Измерить напряжение не сложно, основываясь на подробное описание пошаговых действий:

1. Включить подачу электрического питания к розетке 220 V. Для этого необходимо найти автоматический выключатель.
2. Подключить щупы к тестеру. Черный устанавливается в гнездо с обозначением «COM» или небольшим символом «-», а красный – в разъем со значком «VΩ» или значком «+».
3. Нажать кнопку, которая включает мультиметр. Обычно такой включатель имеет обозначение «ON/OFF».
4. Провернуть ручку на передней панели прибора в направление шкалы переменного тока и зафиксировать напряжение 220В, соответствующее показателю в розетке. Обычно в мультиметрах имеется обозначение 200В и конечное 600В или 750В. Так как в розетке более 200В, то рекомендуется выставлять на максимальное значение 600 или 750В.
5. При включении на приборе должен высвечиваться нулевой показатель. Зафиксированные щупы вставляются проемы розетки, при этом не имеет значения, в какое отверстие располагать красный или черный тестовый провод.
6. После как щупы выставлены, на экране отображается рабочее значение напряжения, которое должно не превышать границы 220 – 240В.
7. Долее проверяется нейтральная линия переменного тока. Такой слот характеризуется L-образной формой для всех направлений горячих точек. В горячий слот помещается конец красного щупа, после этого черный тестовый провод вставляется в нейтральное гнездо. На мультиметре должно появиться значение не менее 100В, и не более 120 В. После этого красный щуп перемещается в другой горячий слот и получаются те же показатели что и для первого – 110-120В.
8. Щупы необходимо вынуть с гнезд и отключить мультиметр. Теперь можно подключать электроприборы к розетке.

Напряжение в электрической розетке определяется только с помощью мультиметра, который рассчитан на силу тока более 20А. Устройства с пределом до 6А при попытке осуществить измерения сразу сгорит.

Напряжение в розетке определяется мультиметром, рассчитанным на силу тока более 20А

Чтобы тестер не вышел из строя, производя проверку силы тока в розетке, на приборе выставляется самый больший диапазон, а после значение постепенно перемещается к низу до необходимого результата.

Вычисление сопротивления выполняется, начиная с меньшего обозначения со сторону большего диапазона. Это обусловлено отсутствием в резисторе тока. Поэтому измерительный прибор не сгорит, а показатели получаться более точными.
При первой попытке измерять любые показатели в розетке рекомендуется изначально потренироваться на более безопасных источниках питания – батарейках.

При покупке мультиметра нужно обращать внимание на инструкцию, прилагаемую к измерительному устройству. Перед подключением нового прибора следует соблюдать меры предосторожности и проверять работу розетки с помощью тестера.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Напряжение в розетке: как оценить качество | Публикации

Для того, чтобы понять, насколько качественное напряжение поступает к нам в розетку, необходимы две вещи — знать стандарты качества и знать, как измерить эти стандарты. В статье я подробно расскажу, что такое качество напряжения и как измерить его характеристики. Это будет не теоретическая википедийная статья, а материал, максимально приближенный к реальной жизни.

Посмотрим, что мы можем измерить и посмотреть реально в питающей сети. Я приведу официальные стандарты качества и покажу, что в сети может происходить на самом деле.

Как и зачем оценивать качество напряжения в сети?

Действительно, зачем? Ведь достаточно нажать кнопку на пульте телевизора или воткнуть зарядное устройство айфона в розетку и пользоваться благами электрификации всей страны!

Но бывают моменты, когда что-то идет не так: крокодил не ловится, айфон не заряжается, кондиционер вместо прохлады выдает натужное гудение, а телевизор после щелчка не подает признаков жизни.

Тут собрались люди знающие, которые понимают, что значения основных параметров электрической сети — напряжения и частоты — можно узнать в первую очередь посредством мультиметра. Но что делать, если нужно посмотреть, что делается в розетке в течение суток? А что если нужно отследить скачок напряжения, который по времени гораздо короче интервала измерения мультиметра? Причем может быть так, что время появления этого артефакта неизвестно.

Обычно при любых проблемах с напряжением ставят стабилизаторы, но они помогают далеко не всегда. Ведь стабилизатор устраняет следствие, но не причину проблемы. А если происходит скачкообразное кратковременное изменение напряжения, то стабилизатор не только не поможет, но и усугубит положение.

И чтобы понять, что делать в том или ином случае — проверить качество контактов на вводе или поставить стабилизатор, — нужен анализатор качества электроэнергии (Power Quality Analyzer).

Анализатор качества электроэнергии дает полную картину того, что происходит в розетке.

Я использую в своей работе анализатор качества электрической энергии HIOKI 3197, фото которого будут приведены в статье.

Без анализатора качества часто вообще непонятно, что происходит в сети: какие помехи, импульсные перенапряжения и провалы, коэффициент мощности cos и так далее. Приходится действовать наугад, используя свой опыт и эксперименты. А с японцем HIOKI из Нагано все ясно-понятно. Для того, чтобы составить полную картину того, что творится в сети, прибор имеет клещи для измерения тока и зажимы для измерения напряжения, а также зажим для подключения к нейтрали. Итого — 7 точек подключения.

Анализатор качества электроэнергии

Реальный случай, когда без анализатора качества не обойтись. Контроллер в технологической линии периодически зависал и выдавал ошибки. Когда все перелопатили, а причину не нашли, на помощь пришел анализатор качества электроэнергии. После непродолжительного наблюдения напряжения 220 В, поступающего на питание контроллера, выяснилось, что причина в плохом контакте внутри сетевого фильтра.

Напряжение в электросети

Это самый важный параметр, определяющий в основном качество и характеристики всей энергосистемы.

Старый ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» гласит, что действующее (или среднеквадратическое, что для синуса одинаково) фазное напряжение в питающей сети должно составлять 220±10 %=198…242 В.

Однако новый ГОСТ 29322-2014 «Напряжения стандартные» «повысил» напряжение до 230 В±10 % =207…253 В. При этом разрешено действие напряжения 220 В. Линейные напряжения (между фазами) будут соответственно 380 и 400 В.

Получается, что если напряжение в розетке «плавает» от 198 до 253 В, то это укладывается в норму.

Рассмотрим трехфазную систему питания. Пример того, что может происходить на вводе в электрошкаф, виден на экране анализатора качества электроэнергии HIOKI 3197.

Фазные напряжения в трехфазной сети

На графиках видно, что уровень фазного напряжения колеблется около среднего уровня 238–240 В за время измерения 2 минуты. Судя по одинаковым провалам на всех фазах, за это время несколько раз включалась относительно мощная трехфазная нагрузка.

График напряжения, приведенный выше, может записываться в память прибора несколько дней. Таким образом, можно проанализировать, как меняется напряжение в течение суток, и подобрать стабилизатор. Либо вообще его не ставить, а отремонтировать электропроводку или предъявить претензии энергоснабжающей организации.

Кроме того (что очень важно!), можно зафиксировать и посмотреть все артефакты на напряжении. Например, скачки и провалы напряжения (последствия плохих контактов или помех), моменты пуска мощных приводов и т. д. Пороги событий устанавливаются в настройках. Пример экрана, на котором отображены события:

События и деталировка на экране анализатора качества электроэнергии

Ток в электросети

Когда-то в детстве отец мне купил мой первый тестер ТЛ-4М. Я мерил все подряд, пока мою голову не посетила «гениальная» идея — измерить ток в розетке. В итоге — выбило пробки, в тестере сгорел шунт, а я понял — ток измеряется всегда только через нагрузку. С тех пор средства измерения тока сильно шагнули вперед, и для этого используются только токовые клещи (трансформаторный метод), шунты практически не применяются.

Ток, точнее, его значение, форма и составляющие, значительно зависит от нагрузки. Например, вот как выглядит форма напряжения и тока при работе диммера:

Напряжение в сети и ток ЧЕРЕЗ диммер

Естественно, присутствуют гармоники тока и напряжения. Гармоники говорят о том, как отличаются формы напряжения и тока от синусоидальной.

Гармоники напряжения и тока

Гармоники напряжения и тока можно увидеть в графическом виде, как на скрине выше, так и в виде таблицы — с 1-й до 50-й гармоники. И для однофазной, и для трехфазной сети.

Частота

Все знают, что частота питающего напряжения у нас в розетке равна 50 Гц. Это означает, что 50 раз в секунду все повторяется. Иначе говоря, длительность периода напряжения равна 20 мс. Если точнее, то согласно ГОСТ 29322-2014 частота напряжения должна быть 50±0,2 Гц. То есть от 49,8 до 50,2 Гц.

Пожалуй, частота — единственный параметр, на который ничего не влияет. И ее стабильность зависит только от работы электростанции. Вот как график частоты выглядит на экране анализатора качества электроэнергии:

Частота питающей сети

Из графика видно, что частота отклоняется не более чем на 0,03 Гц от номинала, что с большим запасом укладывается в ГОСТ.

Заключение

HIOKI умеет гораздо больше, чем изложено в этой короткой статье. Например, служить в качестве эталонного электросчетчика и строить график потребляемой мощности, измерять коэффициент мощности cos и коэффициент реактивной мощности tg. Применение прибора обосновано при проведении энергоаудита и при выявлении сложных неисправностей оборудования.

Источник: Александр Ярошенко, автор блога SamElectric.ru. Опубликовано в журнале «Электротехнический рынок» №3 2020

Как в розетке проверить напряжение мультиметром универсальным

Электричество в доме – привычное явление. Им пользуются все. Каждый человек знает, что в сети есть напряжение 220 В и все бытовые приборы рассчитаны на это напряжение. Но редко кто заглядывает в инструкцию, где производитель указывает допустимое отклонение напряжения от номинального, при котором может работать конкретное устройство без вреда его электрической схеме. А смотреть все-таки стоит, тем более быть уверенным, действительно ли в сети стабильно присутствует 220 В.

На самом деле напряжение постоянно меняется, если, конечно, в доме не предусмотрены специальные стабилизаторы, которые выравнивают все скачки, бережно охраняя аппаратуру. В обычной розетке можно наблюдать и 180, и 270 В. Не всякая техника выдержит такое жесткое отношение к себе.

Что же предпринять, чтобы обезопасить себя от риска потери электроники? Во-первых, надо поставить на входе распределительного электрического щитка блок отсечки повышенного напряжения, которые имеются в продаже. Во-вторых, приобрести электронный мультиметр. Как в розетке проверить напряжение мультиметром? Об этом — ниже.

Измерительный прибор: виды

Электроизмерительными считаются устройства, которые служат для замера электрических величин. К таким величинам относится сила тока, напряжение и сопротивление. Для каждого вида измерений применяют определенный тип прибора, но существует и универсальная техника, позволяющая замерять разные параметры электричества.

По типу исполнения бывают аналоговые схемы и цифровые устройства. Аналоговые в качестве индикатора величины измеряемого параметра используют механизм со стрелкой и градуированной шкалой. В цифровых присутствует электронное табло, на котором отображается результат измерений.

Все приборы имеют следующие основные характеристики:

• Чувствительность.
• Погрешность измерений.

У полупрофессиональных эти параметры достаточны, чтобы измерить напряжение мультиметром в розетке.

Какие параметры можно измерить мультиметром

Мультиметры относятся к устройствам универсального применения. Ими можно производить замеры постоянного и переменного тока и напряжения, прозванивать цепи, проверять полупроводниковые приборы, определять величину емкости конденсатора. Пределы измерения прибора переключаются в нескольких диапазонах. С такой техникой уже не возникает вопрос: как в розетке проверить напряжение? Мультиметром очень легко пользоваться.

Бывают аналоговые и электронные устройства. Аналоговые для каждого вида измерений имеют свою шкалу с градуировкой. На пределах указаны множители, на которые необходимо умножать числа, полученные при замере, чтобы иметь представление о реальной величине измеряемого параметра. Электронные проще, так как не требуют выполнения дополнительных действий – на табло сразу отображается результат. Можно очень легко проверить напряжение мультиметром в розетке.

Функциональные элементы мультиметра

Большинство выпускаемых мультиметров, которые можно встретить на рынке, предназначены для широкого круга потребителей. Они имеют стандартную конструкцию с расположением органов управления.

Передняя панель оснащена широким жидкокристаллическим (ЖК) дисплеем, круглым переключателем вариантов измеряемых параметров и их пределов, тремя разъемами для подключения щупов устройства, разъемом для измерений параметров транзисторов. Электрическая схема прибора питается батареей типа «Крона» на 9 В.

Маркировка положений переключателя говорит о следующем:

• OFF – прибор неактивен;
• DCV – режим измерения постоянного напряжения;
• DCA – режим измерения постоянного тока;
• ACV – режим измерения переменного тока;
• hFE – проверка транзисторов;
• ●))) – прозвон электрической цепи либо диодов;
• Ω — измерение величины сопротивления.

Как в розетке проверить напряжение мультиметром

Чтобы произвести какие-либо замеры, нужно первым делом подключить к прибору измерительные щупы. Они обычно двух цветов – один красный, другой черный. Черный, как правило, является нулевым, общим или минусовым щупом, поэтому его подключают к самому нижнему разъему с обозначением COM. Второй, красный, практически для всех измерений подключают к среднему. Верхний разъем предназначен для красного щупа при измерении переменного тока величиной до 10 A.

Далее выбирают режим работы, поворачивая круглый переключатель в нужное положение. Если заведомо известно, какой величины должен быть измеряемый параметр, то предел измерения выставляют чуть большим. Это делается для того, чтобы не спалить прибор. Но может быть ситуация, когда нет предположений, что может показать прибор. Тогда предел измерений выставляют максимально возможным.

После этого включают прибор в цепь. Если измеряют напряжение, то параллельно, если ток – последовательно. Измерение параметров сопротивления или полупроводников проводят при отсутствии питания в измеряемой схеме. Далее снимают показания.

Как мультиметром проверить напряжение в сети 220В? Переводят переключатель в положение ACV на предел 750 В и проводят замер. Как мультиметром проверить напряжение в сети 380В? Точно так же. Нужно помнить, что такое электричество опасно для жизни, и быть осторожным.

Как проверить сеть при отсутствии прибора

Если мультиметр отсутствует, а нужно срочно проверить, есть ли в розетке напряжение, можно воспользоваться простой схемой. Берут обыкновенную лампу накаливания 220 В и к цоколю (к резьбовой части) крепко прикручивают изолентой кусок металлического или медного прута диаметром не более 4 мм. Прут на конце затачивают, а к другому контакту лампы припаивают многожильный провод в изоляции. Получился пробник. Величину напряжения им, конечно, не определишь, но наличие электричества установить можно. Даже можно проверить наличие фазы, если есть хорошее заземление, ведь известно, что ток может течь между фазой и землей, не требуя при этом нулевого провода сети. Но этот вариант подходит для более опытных электриков.

Заключение

Если все же возникают сложности, как в розетке проверить напряжение мультиметром, то в инструкции к прибору дается об этом подробное описание. Радует, что такие устройства имеют приемлемую цену.

При проверке напряжения должен быть подключен мультиметр?

Мультиметр должен быть подключен параллельно в цепь (см. схему ниже) для измерения напряжения. Таким образом, это означает, что два измерительных щупа должны быть подключены параллельно к источнику напряжения, нагрузке или любым другим двум точкам, в которых необходимо измерить напряжение.

Просмотр полный ответ на fluke.com

Как проверить напряжение мультиметром?

Как измерить переменное напряжение

1. Поверните задатчик на ṽ. Некоторые цифровые мультиметры (DMM) также включают m ṽ . …
2. Сначала вставьте черный провод в разъем COM.
3. Затем вставьте красный провод в гнездо VΩ. …
4. Подсоедините измерительные провода к цепи: сначала черный провод, затем красный. …
5. Считайте результат измерения на дисплее.

Посмотреть полный ответ на fluke.com

Как следует подключать мультиметр?

Вставьте черный и красный щупы в соответствующие разъемы (также называемые «портами») на мультиметре. Для большинства мультиметров черный щуп должен быть подключен к разъему с маркировкой «COM», а красный щуп — к разъему с маркировкой «V» (на нем также могут быть другие символы).

Просмотр полный ответ на sciencebuddies.org

Как должны быть подключены измерительные провода для проверки цепи?

Как должны быть подключены измерительные провода счетчика для проверки цепи? Сначала подсоедините нейтральный измерительный провод, а затем горячий измерительный провод. Как три контрольных прибора, которые можно использовать для проверки отсутствия напряжения в обесточенной цепи перед началом работы?

Просмотр полный ответ на chegg.com

Как подключить мультиметр к проводу?

Проверка датчиков или проводов

1. Установите мультиметр на омметр на ручке переключателя.
2. Вставьте черный щуп в общий порт.
3. Вставьте красный щуп в гнездо, отмеченное для сопротивления.
4. Аккуратно постучите по красному и черному наконечникам вместе. …
5. Ваше показание должно быть 0,5 Ом или меньше.
6. Если показания выше, замените датчики.

Посмотреть полный ответ на homedepot. com

Как пользоваться мультиметром для начинающих — Как измерять напряжение, сопротивление, целостность цепи и силу тока

Каковы шаги при измерении напряжения?

Использование вольтметров для измерения напряжения является основным повседневным навыком, которым пользуются инженеры-электрики в лаборатории.

1. Шаг 1: Подключите кабели. Возьмите кабели и подключите их к разъемам вольтметра. …
2. Шаг 2: Настройте мультиметр на измерение напряжения постоянного тока. …
3. Шаг 3: Определите измеряемое напряжение. …
4. Шаг 4: Разместите кабели и снимите показания вольтметра.

Посмотреть полный ответ на class.

ece.iastate.edu

Как вы измеряете напряжение и силу тока?

Измерение тока и напряжения

1. Ток измеряется в амперах. Амперы часто обозначают амперами или А. Ток, протекающий через компонент в цепи, измеряется с помощью амперметра. …
2. Напряжение измеряется в вольтах, часто сокращенно до В.
3. Вольтметр должен быть подключен параллельно компоненту.

Просмотр полный ответ на bbc.co.uk

Как вы используете мультиметр для измерения тока?

Разорвите цепь в любой точке и подключите два щупа к двум разомкнутым точкам цепи. Нажмите кнопку триггера и удерживайте щупы в цепи в течение двух секунд. Затем отсоедините датчики и снова подключите цепь. Ваш цифровой мультиметр должен показывать ток цепи на цифровом дисплее.

Просмотр полный ответ на tek.com

Можно ли измерить напряжение без тока?

Можно иметь напряжение без тока, но ток не может течь без напряжения.

Просмотр полный ответ на electronicsclub.info

Как безопасно пользоваться мультиметром?

Меры предосторожности при обращении и использовании глюкометра

1. Не роняйте глюкометр.
2. Не перегружайте измеритель. …
3. Не трогайте прецизионные инструменты. …
4. Перед подключением счетчика к цепи убедитесь, что переключатель диапазонов установлен в соответствующее положение.
5. Внимательно проверьте соединения цепи перед подачей питания на счетчики.

Посмотреть полный ответ на ecampusontario.pressbooks.pub

Как проверить напряжение в розетке?

Установите мультиметр для измерения напряжения. Вставьте щуп в каждый слот и считайте показания линейного напряжения. Правильно работающая розетка дает показания от 110 до 120 вольт. Если показания отсутствуют, проверьте проводку и розетку.

Просмотр полный ответ на bhg.com

Зачем нужен тестер напряжения?

Этот тип тестера всегда используется с включенным током, чтобы определить, есть ли ток, протекающий по проводу, и проверить правильность заземления. Он также используется для определения наличия достаточного напряжения в проводе.

Просмотр полный ответ на home.howstuffworks.com

Как проверить электрическую цепь?

Самый простой способ — подключиться к розетке в цепи, которая, как вы знаете, находится под напряжением (имеет питание). Вставьте провода тестера или датчик в выходные пазы. Если тестер загорается, значит все в порядке. Если он не загорается, тестер неисправен или ему нужны новые батарейки.

Просмотр полный ответ на thespruce.com

Какой тип электрического измерительного прибора должен быть подключен последовательно в цепи?

Вольтметр измеряет изменение напряжения между двумя точками электрической цепи и поэтому должен быть подключен параллельно той части цепи, на которой производится измерение. Напротив, амперметр должен быть подключен последовательно.

Просмотр полный ответ на hyperphysics.phy-astr. gsu.edu

Мультиметр в розетку воткнуть можно?

Одной рукой вставьте зонд в каждую вертикальную прорезь на выходе. Красный вставляется в меньший слот, черный — в больший. Исправно работающая розетка даст показания 110-120 вольт. Если нет показаний, либо что-то не так с проводкой в ​​розетке, либо сработал автоматический выключатель.

Просмотр полный ответ на mrelectric.com

← Предыдущий вопрос
Кто будет судить Голос 2022?

Следующий вопрос →
Почему я не могу вытолкнуть всю свою мочу?

Как использовать мультиметр для проверки розетки

{% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found}}{% else %}К сожалению, ничего не найдено для{% endif %}

{ {результат.термин | побег}}

{% endif%}

{% если ложь и результат. загрузка %}

{% еще %}

{% if result.suggestions или result.collections или result.pages %}

{% if result.suggestions %}

{{keywords_suggestions_title | побег}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result.collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% endif%}

{% endif%}

{% if result. products %}

{{products_suggestions_title}}

{% if result.term и result.isEmpty == false %} {% if translation.search.view_all_products %}{{translation.search.view_all_products}}{% else %}Просмотреть все продукты{% endif %} {% endif%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result. products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | escape}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% endif%}

{% endif%}

{% конец%} {% если макет == 2 %} {% if result.isEmpty and result.term %}

{% if translation.search.not_found %}{{translation.search.not_found }}{% else %}К сожалению, ничего не найдено для{% endif %}  { {результат.термин | побег}}

{% конец%} {% если результат. предложения %}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% если результат.коллекции %}

{% для коллекции в result.collections %}
• {{collection.title | побег}}
{% конец для%}

{% конец%} {% если результат.продукты%}

{% для продукта в result.products %}

• {% если product.image %} {% еще %} {% endif %}

  {{product.title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% конец%} {% если result. term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%} {% если макет == 3%} {% if result.isEmpty и result.term %} {% endif%}

{% если ложь и результат.загрузка %}

{% еще %}

{% if result.suggestions or result.collections or result.pages or result.popular_keywords %}

{% if result.suggestions %}

{{keywords_suggestions_title}}

{% для предложения в result.suggestions %}
• {{suggestion.keyword | escape}}{{suggestion.count}}
{% конец для%}

{% конец%} {% if result. collections %}

{{translation.search.collections | по умолчанию: «Коллекции»}}

{% для коллекции в result.collections %}
• {{коллекция.название | побег}}
{% конец для%}

{% endif%}

{% endif %}

{{products_suggestions_title}}

{% если результат.продукты%}

{% if product_list_layout == ‘карусель’ %}

{% для продукта в result.products %}

• {% если product.image %} {% еще %} {% endif%}

  {{product. title | escape}}

  {{product.first_available_variant.sku}}

  {{ product.price | деньги}}

{% конец для%}

{% еще %}

{% для продукта в result.products %}

{% если product.image %} {% еще %} {% endif %}

{{product.title | побег}}

{{product.first_available_variant.sku}}

{{ product.price | деньги}}

{% конец для%}

{% endif%}

{% else %}

{{translation.search. product_not_found | по умолчанию: «Товар не найден»}}

{% endif%}

{% endif%}

{% если result.term и result.isEmpty == false %}

{% if translation.search.view_all %}{{translation.search.view_all}}{% else %}Искать{% endif %} «{{result.term | escape}}»

{% конец%} {% конец%}

Как использовать мультиметр для проверки напряжения проводов под напряжением?

Работа с проводами под напряжением всегда опасна. Не могли бы вы проявить абсолютную осторожность при их осмотре? Если кабели открыты, убедитесь, что они не повреждены. Также хорошо отключить питание, пока вы не будете готовы проверить напряжение.

Мультиметр является наиболее полезным устройством для проверки напряжения проводов под напряжением. Мультиметр сообщает вам, что провода находятся под напряжением, то есть по ним протекает некоторый ток, и сообщает вам, какое напряжение присутствует. Это также может помочь диагностировать проблему с электричеством или проверить правильность работы розетки или выключателя.

В этой статье вы узнаете больше об использовании мультиметра для проверки напряжения проводов под напряжением.

Проверьте, находятся ли провода под напряжением

Перед измерением напряжения проверьте, находятся ли провода под напряжением. Используйте тестер напряжения. Бесконтактный тестер напряжения является отличным выбором, особенно для кабелей, скрытых за изоляцией или розетками.

Когда провода разомкнуты или у вас могут быть целы металлические клеммы, необходимо использовать тестер контактного напряжения.

Но тестер напряжения не показывает точную величину напряжения. Он измеряет только наличие протекающего тока или напряжения, включив его. Некоторые тестеры напряжения также издают жужжание или чириканье, чтобы распознать провод под напряжением.

Когда вы увидите, что провода живы, теперь вы можете использовать мультиметр для измерения напряжения.

Содержание

Настройка мультиметра

Шаг 1: Безопасность

При работе с токоведущим проводом или электрическим прибором безопасность превыше всего. Поэтому было бы лучше, чем когда-либо, уделять больше внимания безопасности при работе с переменным током до 120 или 220 вольт.

При использовании мультиметра HVAC для электрических и электронных устройств соблюдайте общие меры предосторожности, например, не касайтесь проводов под напряжением голыми руками. Аналогичным образом, если вам необходимо переместить кабель, убедитесь, что на вас надеты изолирующие перчатки.

Кроме того, всегда переключайте мультиметр с настроек постоянного/постоянного тока на переменный/переменный каждый раз, когда вам требуется измерить электрическую величину в цепи переменного/переменного тока. Наконец, убедитесь, что вы всегда настраиваете тестирование с самым высоким диапазоном напряжения или тока на селекторе мультиметра.

Шаг 2: Установите параметр на напряжение

Кроме того, установите диск выбора на настройку напряжения. Затем вы можете использовать мультиметр для измерения напряжения, тока и сопротивления, как мы говорили ранее. Типичный мультиметр может измерять напряжение в диапазоне от 200 мВ до 600 В переменного/постоянного или постоянного тока.

При выборе напряжения мультиметра используется часть, обозначенная буквой V, и прямая линия для измерения постоянного/постоянного напряжения. Точно так же используйте область, обозначенную буквой V, и волнистую линию для измерения тока переменного/переменного тока.

Место, где вы поместите циферблат, определяет точность показаний. Итак, если вам нужно проверить напряжение в домашней розетке, которое обычно составляет 220 В или 110 В в некоторых странах, установите диск выбора в положение A/C.

Шаг 3: Подключите щупы

После точной настройки диска выбора в соответствии с типом тока и измерением напряжения вам необходимо подключить щупы мультиметра к соответствующим портам. Мультиметры имеют два, три или четыре порта в зависимости от типа мультиметра.

Если у вас есть классический трехпортовый мультиметр, он будет оснащен COM-портом, портом мАОм и портом 10А. Используйте порт 10 А только при измерении очень высоких значений силы тока.

Традиционно COM означает общий порт, и именно к нему подключается черный щуп, который почти всегда подключается к отрицательному проводу цепи или проводу заземления. Порт mAVΩ позволяет измерять сопротивление, напряжение и ток до 200 мА.

Тем не менее, разницы между красным и черным щупом нет. Поэтому подключайте пробники к портам COM и mAVΩ, когда хотите измерить напряжение.

Шаг 4: Использование щупов

Теперь вы подключили все свои щупы к мультиметру и можете приступить к текущему тестированию. Чтобы убедиться, что все настроено правильно, вам может потребоваться протестировать мультиметр на проводе под напряжением, в котором вы уверены, что он работает.

Поместите красный щуп на оголенный провод под напряжением, а черный кабель на нейтральный провод, и в конечном итоге показания появятся на экране. Конечно, вы также можете подключить черный провод к проводу заземления, а красный — к проводу под напряжением, так что вы все равно получите показания.

После тестирования и проверки работоспособности вы можете проверить любой другой провод под напряжением, который хотите протестировать. Учтите, что ничего страшного не произойдет, если вы перекрутите черный и красный провод.

Если вы повернете его по ошибке, ваше значение напряжения станет отрицательным числом фактического показания. Этот негатив заключается в том, что мультиметр измеряет напряжение на проводе под напряжением до общего (COM) порта без разницы.

Шаг 5. Измерение показаний

На экране нет напряжения, если после проверки провода под напряжением показания равны нулю. Другими словами, ток по проводу не течет.

Вы можете найти источник питания, чтобы решить проблему, если разбираетесь в электропроводке, но если вы не знаете, обратитесь за помощью к электрику.

Проверка напряжения в розетке

Если провода под напряжением подключаются к розетке, легко проверить напряжение.

Вставьте один провод в нейтральный левый слот розетки, а другой провод в правый слот под напряжением. Проверьте показания мультиметра.

Если все правильно, провода должны проходить под напряжением 230В, хотя оно может быть немного ниже или выше.

Напряжение нейтрального провода можно проверить с помощью мультиметра. Вставьте один из проводов мультиметра в клемму заземления (отверстие вверху), а другой провод — в левую клемму.

Проверьте напряжение на мультиметре. Если розетка подключена правильно, она должна показывать ноль или близко к нулю. Если он больше нуля, значит проблема в проводке.

Если это 230 В или близко, это может изменить проводку розетки.

Испытательное напряжение Для коммутатора

Если провода под напряжением подключены непосредственно к переключателю, отвинтите переключатель, чтобы получить доступ к открытым клеммам.

Убедитесь, что переключатель включен; прикоснитесь одним проводом мультиметра к заземляющему проводу или клемме, а другим проводом к одному из проводов под напряжением. И наблюдайте за показаниями напряжения.

Удерживая один провод на клемме заземления, прикоснитесь вторым проводом к другой клемме или проводу под напряжением.

Как и в розетке, на токоведущих проводах выключателя указано напряжение 230 В или около того.

Проверка напряжения для оголенных проводов

Вы также можете измерить напряжение оголенных проводов под напряжением. Но, опять же, вы должны быть особенно осторожны.

Когда будем измерять напряжение каждого провода, прикоснитесь одним из выводов мультиметра к любому металлическому корпусу или винту рядом. Например, это может быть радиатор или металлическая труба. Этот объект будет выступать в качестве опорной точки.

Коснитесь вторым проводом мультиметра каждого из оголенных проводов и проверьте напряжение каждого провода.

В 3-х проводных цепях дома только один провод регистрирует напряжение около 230В. Следовательно, этот провод должен быть проводом под напряжением.

Заземляющий и нейтральный провода должны показывать напряжение, равное нулю или близкое к нулю.

Если поблизости нет металлического предмета, который можно было бы использовать в качестве эталона заземления, можно измерить разность напряжений на проводах.

Измерьте нейтральный провод и провод под напряжением, чтобы получить напряжение провода под напряжением (используйте цвета оболочки, чтобы определить, какие провода являются нейтральными, токоведущими и заземляющими). Измерение заземляющего провода и провода под напряжением также дает вам напряжение провода под напряжением.

Измерьте землю и нейтраль, чтобы увидеть, есть ли напряжение в нейтральном проводе.

Меры предосторожности при проверке напряжения на проводе под напряжением?

При работе с электрической цепью существует опасность поражения электрическим током. Например, когда тело соприкасается с проводом под напряжением, ток течет через тело на землю. Этот поток может привести к серьезным травмам или даже смерти в некоторых случаях.

В целях безопасности лучше всегда надевать защитные резиновые перчатки при работе с электричеством. Также, управляя мультиметром, не допускайте короткого замыкания щупов, потому что это создаст большую искру.

Также будьте осторожны, чтобы не работать с проводом под напряжением мокрыми руками. Вода может частично проводить электричество, что может представлять опасность. Если у вас есть отвертка-тестер, вы можете использовать ее, чтобы проверить, есть ли ток в проводе, прежде чем использовать мультиметр для измерения величины проходящего напряжения.

Делая это, вы будете особенно осторожны, так как отвертка тестера будет мигать, если в проводе течет ток.

Почему важно проверять напряжение на проводе под напряжением

Проверка напряжения проводов под напряжением необходима по нескольким причинам. Вот три наиболее известные и важные причины:

Обеспечение бесперебойной работы источника питания

Люди используют мультиметр для измерения величины напряжения, протекающего по проводу. Вы можете определить, какое напряжение проходит через провод, и сравнить его с ожидаемым напряжением.

Недостаточное количество подаваемого напряжения по сравнению с прогнозируемым напряжением указывает на наличие проблемы в линии питания.

Во избежание опасности

Вы можете предотвратить опасность, если знаете, что в проводе под напряжением присутствует ток. Во-первых, используйте мультиметр, чтобы проверить напряжение на проводе под напряжением, чтобы быть уверенным. Затем, если в кабелях под напряжением есть ток, примите меры для предотвращения опасности, поскольку такие провода могут представлять опасность.

Чтобы устранить проблему

Другая причина, по которой люди проверяют напряжение на проводе под напряжением, состоит в том, чтобы решить проблему. Например, цифровой мультиметр может определить напряжение, подаваемое на неисправную розетку.

Определив величину подаваемого на него напряжения, можно быстро диагностировать проблему и быть готовым к ее устранению.

Часто задаваемые вопросы

Как безопасно проверить провод под напряжением?

Лучший способ безопасно проверить электрический провод под напряжением — использовать бесконтактный тестер напряжения или цифровой мультиметр. Бесконтактный тестер напряжения — это самый безопасный способ проверки проводов под напряжением, который выполняется путем размещения инструмента рядом с проводом, который будет фонариком, чтобы показать, что провод находится под напряжением.

Какой провод горячий, если оба провода черные?

Поместите черный щуп мультиметра на черный провод, а красный щуп на оголенный металл на конце белого провода, затем снимите показания счетчика. Если вы получаете показания, это означает, что черный провод горячий; если вы не получаете показания, черный провод не горячий.

Заключение :

В заключение отметим, что мультиметр является основным инструментом в арсенале любого энтузиаста электроники.
