Как монтировать теплый пол электрический под плитку: Теплый электрический пол под плитку: технология монтажа

Способы монтажа под плитку электрического теплого пола

Методы установки греющего пола тесно связаны с его особенностями и рабочими характеристиками. Выделяются такие типы данной конструкции:

1. Кабельный. Кабель для устройства помещается внутри катушки или бобины. Для фиксации необходимо сначала размотать его на деревянной или бетонной основе, а затем прикрутить к планке или закрепить на монтажную ленту которая крепится к бетонному основанию. Отдавайте предпочтение двухжильному кабелю – он лучше нагревает помещение. Дополнительно понадобится терморегулятор и некоторые элементы крепежа. Нагревание системы осуществляется конвекционным способом.
2. Подогревающие кабельные маты – сетка 50 см. шириной с размещенным и зафиксированным на ней нагревательным элементом. Здесь основную функцию выполняет кабель.
3. Пленочный настил – для монтажа такого оборудования понадобится дополнительно купить: фольгированную подложку, регулятор температуры, перфорированное покрытие, кабель.

Прогрев подобной конструкции осуществляется благодаря инфракрасным лучам. Желающие купить электрический теплый пол с данной функцией могут не беспокоиться за свое здоровье.

Достоинства и недостатки пола с подогревом

Размещаемый под пленочным настилом электрический пол обладает как достоинствами, так и недостатками.

Главные преимущества:

• долговечность;
• низкое потребление и затраты электричества;
• быстрое прогревание помещений;
• безопасность.

Минусом является вероятная деформация напольных покрытий, обусловленная их быстрым нагревом, а также сложность прокладки коммуникаций в жилых помещениях со встроенными системами водоснабжения.

Чтобы обеспечить эффективность функционирования такого оборудования в помещениях, облицованных плиткой, желательно знать все нюансы до начала процесса установки.

Монтаж электрического теплого пола под плиточный слой

Установку утепляющей конструкции можно доверить профессионалам или выполнить самостоятельно.

Теплый пол под плитку монтируется по определенным правилам. Исполнителям необходимо выполнить следующую последовательность операций:

1. Создание основы. В современных домах плиточная отделка применяется преимущественно в ванной, туалете или кухне. Подготовительные операции зависят от материала основания. Здесь описан вариант с бетонным основанием.
2. Создание бетонной стяжки для выравнивания верхнего слоя.
3. Вычисление необходимой длины электрокабеля.
4. Освобождение места под терморегулятор.
5. Укладка слоя теплоизоляции на стяжку.
6. Установка нагревательных элементов.
7. Заливка второго пласта стяжки.
8. После высыхания поверхности, на нее помещают специальный клеящий слой, а затем кладут плитку.

Правила выбора необходимых компонентов теплого пола просты. Подложечный субстрат под теплый пол должен обладать стойкостью к высоким температурам, состоять из полипропилена или вспененного полиэтилена, отличаться шумоподавлением и хорошей отражающей способностью.

Тип терморегулятора выбирают по величине обогреваемого помещения. Для маленькой комнаты подойдет регулятор температуры с механическим принципом управления. Жилым объектам большей площади понадобится автоматически управляемое оборудование с возможностью работы в заданный период. Чтобы удачно подобрать материал для установки напольного подогрева, нужно проконсультироваться с экспертом или ознакомиться с информацией в Интернете.

На сайте teplotek.by вы можете заказать теплые полы в Минске на выгодных условиях. Наши специалисты окажут помощь в выборе пола, выcчитают итоговую цену и нужное количество материала, а также выполнят монтаж оборудования по желанию клиента.



Поделиться Поделиться Поделиться

как правильно класть электрический кабельный теплый пол, как сделать, укладывать электрический теплый пол под плитку, как смонтировать кабельный пол, как постелить под кафель

Содержание:

Выбор оптимального варианта
Монтаж теплого электрического пола
Подготовка поверхности
Составление схемы укладки — как лучше уложить теплый пол
Правила выполнения расчетов
Проверка электропроводки
Как правильно класть утеплитель на пол под плитку
Установка контрольных приборов
Контрольные измерения
Фиксация нагревательных кабелей или матов
Стяжка
Отделка пола плиткой

Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области. Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения. По этому параметру в специализированном магазине приобретают рулон нужного размера.

Монтаж теплого электрического пола

Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.

Подготовка поверхности

Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.

• Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.
• При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.

Составление схемы укладки — как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля.

Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

• Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
• Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
• Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Правила выполнения расчетов

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

• Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
• Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

При выполнении расчетов необходимо вычислить полезную площадь помещения. Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек. Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину. В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Проверка электропроводки

Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.

При необходимости электропроводку в помещении следует заменить на более мощный вариант. Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.

Установка контрольных приборов

Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Использование гофры позволяет избежать непредвиденных повреждений датчика. Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь. Чтобы избежать этого конец гофры заливают герметиком.

Контрольные измерения

Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.

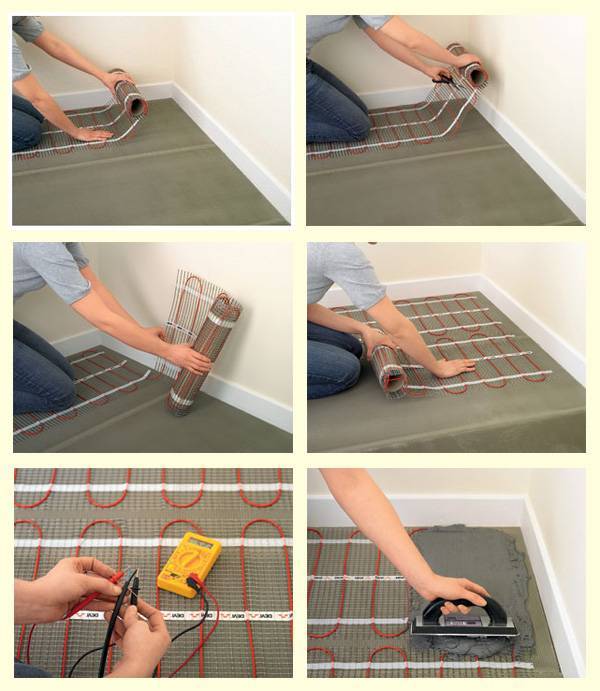

Фиксация нагревательных кабелей или матов

После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.

Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.

В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.

После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультиметра. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

• Песок — 4 части.
• Цемент — 1 часть.
• Щебень — 5 часть.
• Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.

Отделка пола плиткой

Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.

На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.

Как установить напольное отопление под плитку

Плиточный теплый пол легко установить с помощью нашей плоской ленточной системы. EkoBuild может поставить все необходимое оборудование для вашей установки либо в виде индивидуальной системы, либо в виде предварительно упакованного комплекта.

Наше решение для обогрева под плиткой имеет низкий профиль и не сильно увеличивает уровень пола. Технология аморфного металла имеет большую скорость передачи энергии по сравнению со стандартной медной проволокой, что означает, что она может более эффективно нагревать помещение до желаемой температуры.

Преимущества установки плиточного теплого пола

Установка такого типа системы по всему дому дает много преимуществ, и одно из них – это возврат части радиаторного пространства! Эта металлическая ленточная система отопления не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Система теплого пола EkoBuild не доставит вам неудобств:

• Вам не нужно копать полы
• Вам не нужно наносить нивелир или цементировать
• Вам не нужно беспокоиться о повышении высоты пола

Устанавливаемая непосредственно под плитку, эта система отопления является излучающим первичным источником тепла.

Установка обогрева под плитку

Система может быть установлена ​​поверх любого типа чернового пола, включая бетон, дерево, блоки и балки, а также утепленный настил.

Система может быть установлена ​​поверх любого типа основания пола, в том числе бетонного, деревянного, блочного и балочного, а также изолированного настила.

Этапы установки

• Уложите изоляцию Easy-Heat насухо (вырежьте острым ножом по форме)
• Убедившись, что все доски подходят, снимите доски, помня, куда они будут укладываться
• Смешайте клей для гибкой плитки и распределите по черновому полу (зубчатым шпателем 3 мм) и замените теплоизоляцию Easy, слегка надавив, чтобы обеспечить сцепление
• Дайте эластичному плиточному клею застыть. в течение 2 часов
• Уложите ленточные нагревательные маты, используя двухстороннюю ленту на каждом конце нагревательных матов
• При необходимости используйте нашу клейкую ленту для закрепления краев
• Проведите холодные провода (фаза и нейтраль) к распределительной коробке чуть выше уровень плинтуса
• Проверьте сопротивление нагревательных элементов в соответствии с таблицей сопротивления в руководстве по установке
• Подсоедините холодные провода с помощью наших 5-рычажных быстроразъемных соединений
• С помощью зубчатого шпателя 10 мм нанесите ровный слой эластичного клея на нагревательные маты и положите плитку, шифер или камень
• См. раздел «Электрооборудование» для установки электрики, при установке во влажном помещении см. комплекты заземления
• Подождите 7 дней, пока клей для плитки полностью схватится, прежде чем использовать напольное отопление

Важно

Термоблокировка

При использовании любого напольного отопления важно обеспечить беспрепятственный отвод тепла и отсутствие его скопления под напольным покрытием. такие предметы, как толстые коврики, кресла-мешки, матрасы и другие предметы с высокой термостойкостью, не следует класть на пол с подогревом.

Как уложить плиткой полы с электрическим подогревом в 2023 году

Плиточные полы — это наиболее распространенная отделка полов с электрическим подогревом, и на то есть веские причины. Электрический теплый пол чаще всего встречается в ванных комнатах и ​​кухнях, которые чаще всего облицованы плиткой, но плитка также является отличным проводником тепла, что означает, что вы почувствуете тепло быстрее.

В этом блоге по отоплению мы сосредоточимся на том, как эффективно укладывать плитку на электрический теплый пол. Мы будем охватывать:

•    Почему стоит выбрать плитку
•    Лучшая система электрического теплого пола для кафельных полов
•    Основные советы по укладке

Если вы предпочитаете смотреть информацию об укладке плитки вместо электрического теплого пола, ознакомьтесь с Полным руководством по установке мембраны ThermoSphere Membrane & Jointless Cable — Electric система теплого пола.

Почему плитка является популярной отделкой для полов с подогревом

Плитка является превосходным естественным проводником тепла и способствует равномерному и быстрому переносу тепла по всему помещению. Это означает, что у вас меньше шансов получить холодные пятна в комнате, которые вы обычно получаете с другими типами отопления, такими как радиаторы.

Роскошная плитка украсит любую комнату, и существует множество вариантов. Фарфоровая и керамическая плитка являются наиболее популярными типами напольной плитки и во многих случаях более доступными по сравнению с такими альтернативами, как каменная напольная плитка. Толщина плитки мало влияет на теплоотдачу, но иногда более толстая отделка (до 20 мм) может увеличить время нагрева во время передачи тепла, но также дольше удерживает тепло. Большинство напольных плиток для внутренних помещений имеют толщину примерно 10–12 мм, что идеально подходит для электрического подогрева пола.

Если керамическая или керамогранитная плитка вам не по вкусу и вы считаете, что натуральный камень вам больше подходит, то вот несколько вариантов, которые стоит рассмотреть:

•    Известняк: предлагает великолепную вневременную отделку.
•    Мрамор: доступный в различных толщинах, мрамор является отличным проводником тепла.
•    Сланец: идеально подходит для полов с подогревом, поскольку является одним из лучших проводников тепла в категории натурального камня.

Каковы основные риски при обогреве плиточных полов?

Одним из основных рисков, связанных с подогревом кафельных полов, является растрескивание самой плитки или швов, залитых швами. Причинами этого являются колебания температуры плитки и/или основания из-за циклов нагрева и охлаждения и даже из-за сезонных изменений температуры.

Еще один риск – случайно зацепить нагревательный кабель шпателем при нанесении клея, готового к укладке плитки. Это будет отмечено при проверке системы электрического теплого пола во время установки.

В начале процесса укладки вы должны убедиться, что черный пол, на который вы укладываете напольное отопление, ровный. Это важно для того, чтобы обеспечить равномерное распределение тепла и не зависеть от разной толщины клеевого покрытия.

Вы можете смягчить эти факторы риска, используя эластичный клей для плитки на цементной основе и затирку, а также чтобы они обеспечивали адекватное расширение и сжатие (деформационные швы).

Какую электрическую систему обогрева полов лучше всего использовать под плитку?

Начнем с того, что либо система обогрева и развязки (ThermoSphere Membrane), либо система сетчатых матов с предварительно расположенными промежутками (ThermoSphere Mesh) являются отличными вариантами для облицовки пола плиткой. Но каковы различия?

Нагрев и развязка

Система обогрева и развязки предназначена для предотвращения растрескивания, подъема и расслоения кафельных полов, вызванных боковым смещением. Разделительный слой позволяет плиточной поверхности перемещаться независимо от основания. Он также обладает гидроизоляционными свойствами, что делает его идеальным для проектов влажных помещений.

Существует несколько вариантов расстояния между кабелями, что позволяет выбрать правильный выход для проекта. Например, используя мембрану ThermoSphere, вы можете использовать расстояние между двумя стойками для получения мощности 195 Вт/м ² или расстояние между тремя стойками для мощности 130 Вт/м ² .

Используя эту систему, вы также поможете защитить кабель во время установки, потому что нагревательный кабель зажат между стойками, что снижает риск повреждения, вызванного тяжелой рукой, использующей мастерок.

Системы с сетчатыми матами (нагревательными матами)

Система с предварительно распределенными сетками имеет нагревательный кабель, уже прикрепленный к сетчатому мату через равные промежутки времени, и имеется множество доступных выходов. Чем выше мощность, тем быстрее время нагрева. Например, 200 Вт/м ² идеально подходит для помещений с высокими требованиями, таких как зимние сады. 150 Вт/м ² является отличным первичным источником тепла для хорошо изолированных помещений, а 100 Вт/м ² обычно используется только для обогрева пола.

При нанесении гибкого клея для плитки (или выравнивающей массы) на сетчатый мат существует более высокий риск повреждения нагревательного кабеля шпателем, если выбранная вами система устанавливается проводами вверх. Любое повреждение может привести к выходу из строя системы теплого пола. Вот почему мы рекомендуем системы сетчатых матов, которые устанавливаются проволокой вниз, чтобы сетка защищала нагревательный кабель от случайного повреждения.

Советы по укладке напольного отопления Top для кафельных полов

Обеспечение полного покрытия

При установке сетчатых или мембранных систем ThermoSphere необходимо убедиться, что нагревательный кабель полностью покрыт плиточным клеем. Клейкий слой действует как «поглотитель тепла», отводя тепло от кабелей к полу и помещению. Некоторые установщики любят покрывать кабель слоем самовыравнивающейся смеси перед укладкой плитки, что вполне нормально. Делая это, вы гарантируете отсутствие воздушных зазоров, которые защищают кабель, и вы получаете ровную поверхность для укладки плитки.

Всегда указывайте изоляционную плиту

Отсутствие изоляции на полу означает, что в помещении потребуется больше времени для достижения желаемой температуры, а это означает, что эксплуатационные расходы будут стоить больше, а энергия будет потрачена впустую. Включая изоляционную плиту, снижается потеря тепла вниз через черный пол, и вместо этого большая часть тепла будет нагревать пол выше. Это может повысить эффективность системы электрического теплого пола до 50%!

При установке во влажном помещении

Мы рекомендуем не превышать 150 Вт/м ² и устанавливать электрическую систему подогрева пола на расстоянии не менее 300 мм от стока во влажном помещении, чтобы сифон не пересыхал. .

Не забудьте проверить!

Это относится ко всем системам электрического обогрева пола, независимо от покрытия пола. Но стоит добавить его в качестве мягкого напоминания, потому что необходимость удалять плитку, чтобы исправить проблему, которую можно было бы предотвратить путем тестирования системы, разочаровывает.

Необходимо провести три теста. Это:

1. Как только он выйдет из коробки, перед установкой убедитесь, что нагревательный кабель не поврежден.
2. При укладке нагревательного мата или нагревательного кабеля во избежание повреждений во время установки.
