Как правильно использовать дюбель-гвоздь | Болтзавод

Для проведения монтажных работ все чаще можно встретить такой крепеж, как дюбель-гвоздь. Перед применением рекомендуется ознакомиться с характеристиками и другими особенностями данного метиза.

Конструктивные особенности

Дюбель-гвоздь предназначен для проведения некоторых крепежных работ. Конструкция изготовлена из двух простых элементов — гвоздя и дюбеля. С помощью нее различные предметы надежно закрепляются на бетонном, кирпичном, каменном и других основаниях, которые относятся к плотным полнотелым материалам. Также предусмотрены изделия для плит ДСП и гипсокартона.

Стержень имеет цилиндрическую форму, предусмотрена небольшая распорная часть. Элемент в процессе монтажа расширяется и прочно закрепляет конструкцию. Встречаются дюбель-гвозди, дополненные специальной манжетой (ограничителем). При этом форма элемента различается — цилиндрическая и потайная.

Также встречаются изделия с резьбой, расположенной на гвозде, и шлицем на головке. Это позволяет устанавливать дюбель-гвоздь с помощью отвертки и значительно облегчает работу.

Для производства дюбеля используется полиэтилен, полиамид или полипропилен. Дюбель-гвоздь требует повышенной прочности, поэтому применяются стальные сплавы. Дополнительно конструкция обрабатывается методом гальванического цинкования. Стандартные показатели диаметра изделия составляют 5, 6, 8 и 10 мм, длина варьируется от 30 до 160 мм.

Применение дюбель-гвоздя для кирпича и бетона

Монтаж крепежного изделия в кирпичную конструкцию предусматривает несколько этапов:

• Необходимо выбрать место установки, обычно это центральная часть кирпича.
• Подготавливается отверстие с помощью ударной дрели. Рекомендуется соблюдать аккуратность, чтобы не разрушить кирпичную кладку.
• Из отверстия удаляется весь мусор и пыль, после чего устанавливается крепеж с помощью молотка.

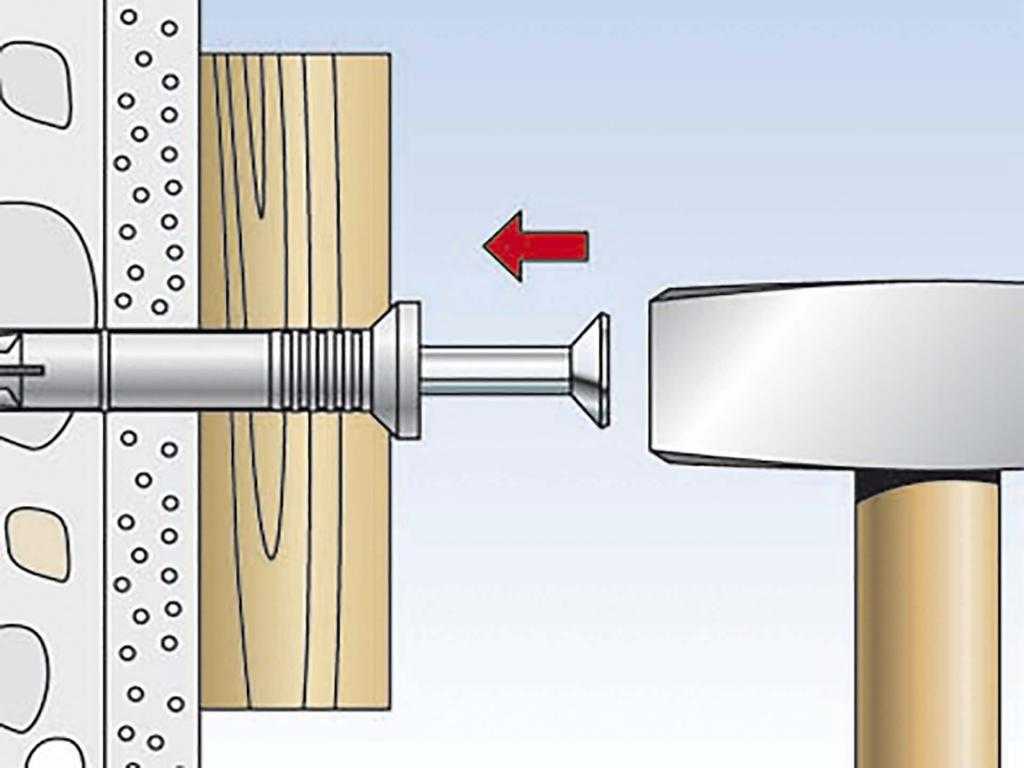

Если монтаж дюбель-гвоздя производится в бетонную поверхность, применяется следующий алгоритм:

• Намечается место для подготовки отверстия с помощью молотка или кернера.
• Перфоратором пробивается отверстие с соответствующей глубиной. Не забудьте о том, что маркировка метиза должна совпадать с характеристиками бура.
• Удаляется мусор и пыль, патрон устанавливается с помощью молотка в отверстие.
• Забивается гвоздь, при этом часть от головки остается снаружи, чтобы можно было подвесить конструкцию.

Использование дюбель-гвоздя для гипсокартона, кафеля и керамики

Прежде чем установить крепеж в гипсокартон, необходимо учесть массу конструкции. При высоких показателях нагрузки метиз использовать невозможно, поскольку стена из гипсокартона достаточно хрупкая. В остальных случаях для монтажа применяются следующие действия:

• в поверхности подготавливается подходящее по сечению отверстие;
• дюбель-гвоздь до конца аккуратно вводится с помощью молотка, при этом необходимо соблюдать внимательность;
• шуруп закручивается отверткой или шуруповертом.

Кафельные и керамические поверхности тоже требуют аккуратности и осторожности по причине хрупкости. Алгоритм действий схож с предыдущим:

• маркером отмечается место монтажа, можно выбрать как шов, так и поверхность;
• с помощью самореза по металлу выполняется отверстие до 0,5 мм, затем углубляется ударной дрелью.

Не забудьте проделать отверстие в бетонном или кирпичном основании, расположенном под плиткой. После этого устанавливается дюбель-гвоздь.

Пистолет для монтажа дюбель-гвоздя

Предыдущие способы установки метиза отличаются тем, что гвоздь забивается в дюбель. Существует более удобный вариант крепления, который выполняется с помощью строительного пистолета. Это называется “пристреливанием” конструкции к поверхности.

В этом случае используется нестандартный крепеж. На гвозде размещена специальная шайба, обеспечивающая надежную посадку метиза в основании. Монтаж пистолетом отличается тем, что после пристреливания крепежной конструкции шайба смещается в сторону головки дюбель-гвоздя и надежно закрепляется.

Такой вариант подходит для установки металлоконструкций на плотные твердые основания (камень, бетон, кирпич, углеродистая сталь и многое другое). Нередко монтажный пистолет используется для надежной установки козырьков на балконах. Изделие производится по стандарту с показателями длины от 30 до 80 мм, при этом сечение варьируется от 3,7 до 4,5 мм. Дополнительно предусмотрено цинковое покрытие, которое обеспечивает устойчивость к коррозии.

Заключение

Дюбель-гвоздь прост в монтаже, с этим процессом справится даже новичок. Важно правильно выбрать изделие. Если у вас возникли трудности, лучше обратиться к специалисту в магазине, чтобы не ошибиться.

Монтаж дюбель-гвоздей: особенности использования в строительстве

На сегодняшний день дюбель-гвозди стали неотъемлемой частью строительных и монтажных работ у всех мастеров вне зависимости от уровня их квалификации. Такое широкое распространение они получили из-за своих надёжных качеств крепления.

Что же такое дюбель-гвоздь?

Детали представляют собой комплект специализированных устройств, применяемых для осуществления крепежа различных материалов. Изделие собирается из двух частей: гвоздя, сделанного по специальным технологиям и дюбеля. Детали применяются в широком спектре работ, к примеру, ими монтируются различные материалы и конструкции к бетонным, каменным, кирпичным и многим другим основаниям. Для работ с древесными или гипсокартонными поверхностями и изделиями разработаны особые дюбель-гвозди, предназначающиеся именно для этих материалов.

Сама конструкция изделий проста. Стержень детали выполнен в форме цилиндра, состоящий из части, наделённой свойством расширения, и обычного гвоздя. Первая составляющая гвоздей этого вида отвечает за качество крепления. При монтаже дюбель-гвоздя рабочая часть детали раздвигается и надёжно закрепляется в основе. Если необходимо ограничение, которое не позволит изделию запасть в более широкое и глубокое отверстие, необходимо остановить выбор на дюбель-гвоздях со специальной манжеткой. Эта дополнительная деталь закрепит изделие на необходимом уровне, к тому же она имеет несколько разновидностей. Кайма на отверстии может быть выполнена в цилиндрической, округлой или потайной форме.

Благодаря современным технологиям, на гвозди нанесена резьба, а на головке детали установлен шлиц. Это даёт возможность вкручивать дюбель-гвозди с помощью отвёртки, причём осуществить монтаж дюбель-гвоздей достаточно просто, так как изделие имеет в наличии «сглаженную» резьбу. Также есть возможность подобрать необходимые параметры крепёжных деталей. Диаметр стандартных дюбелей составляет 5–10 мм, а длина варьирует от 30 мм до 160.

Монтажное приспособление изготовлено так, что вершина резьбы направляется к головке. По внешнему виду резьба дюбель-гвоздей абсолютно идентична упорной резьбе стандартного вида.

В процессе производства дюбелей используется полиэтилен, полипропилен или полиамид. Сами гвозди изготавливаются из сплавов стали и покрываются цинком. Однако цинковое покрытие встречается не на всех крепёжных изделиях, предлагающихся на строительных рынках.

При помощи этого вида крепежей все монтажные работы выполняются в более короткие сроки, а низкая цена позволяет существенно сэкономить денежные средства.

Использование крепёжных деталей этого вида в работе с бетоном и кирпичом.

Для монтажа дюбель-гвоздей в кирпичное или бетонное основание необходимо знать несколько правил применения

1. Изначально следует выбрать место для вкручивания, которое идеально подойдёт. В случае с кирпичом оно находится в центре.
2. Для того чтобы пробурить кладку рекомендуется воспользоваться ударной дрелью. Все работы необходимо выполнять с должной аккуратностью, иначе поверхность может расколоться или треснуть. Начало бурения осуществляется медленным темпом, а после того, как просверлено около 10 мм его можно прибавить.
3. Перед тем как забить молотком дюбель необходимо удалить всю пыль и кирпичную крошку из отверстия, проще всего это сделать пылесосом.

Если крепёжное изделие устанавливается в бетон, то процесс осуществляется следующим способом

1. Для начала отверстие следует наметить с помощью молотка и кернера.
2. Само отверстие в основании рекомендовано пробурить перфоратором, причём маркировка изделия, где указано сечение обязательно должна быть аналогичной с маркировкой бура, а длина дюбеля должна быть меньше отверстия минимум на 5 мм.
3. Вся грязь вычищается пылесосом, а дюбель забивается молотком.
4. Забивая гвоздь, следует оставить 3 мм свободного пространства от его головки для установки подвеса.

Монтаж дюбель-гвоздей в гипсокартон или плитку различного вида

При креплении на гипсокартонное основание стоит измерить массу груза. Если она слишком велико, то использование крепёжных изделий этого вида полностью исключается, так как дюбель-гвозди способны разрушить основание под тяжестью закреплённой конструкции. В обратном случае монтаж осуществляется достаточно просто.

1. Определившись с сечением, делается отверстие в основании.
2. Дюбель вставляется в гипсокартон до упора, эта процедура выполняется лёгкими постукиваниями молотком.
3. После этого вкручивается шуруп, при этом используется отвёртка или шуруповерт.

Для того чтобы установить крепёж в облицованное плиткой основание требуется аккуратное выполнение работы

1. Выбрав место для входа дюбеля, которое может располагаться как на поверхности, так и на шве, маркером отмечается точка.
2. Используя саморез по металлу, проделывается отверстие до 0,5 мм. После этого инструмент меняется на ударную дрель и с её помощью просверливается кафель.

Крепление дюбель-гвоздей специальным пистолетом

Все способы, описанные до этого, подразумевают собой то, что гвоздь заколачивается в дюбель. Также существует ещё один метод установки этого крепёжного устройства. Для этого необходим строительный пистолет, который «пристреливает» конструкцию к основе.

Для таких работ используется дюбель-крепёж особого вида, который не нуждается в применении дюбелей. Сам гвоздь оснащён специальной шайбой, отвечающей за надёжную посадку изделия даже в плотную основу. Пистолет устроен таким образом, что после «выстрела» шайба, находящаяся на конце дюбель-гвоздя, перемещается к головке детали и фиксируется там.

Такой метод монтажа дюбель-гвоздя широко применяется в случае установки металлической конструкции на твёрдую основу, выполненную из кирпича, бетона, камня или стали. Выпускаются такие изделия длиной 30–80 мм и сечением 3,7 или 4,5 мм. Все они выполняются из стали и покрываются цинком.

Осуществить монтаж дюбель-гвоздей самостоятельно не составляет особого труда. Главное, сделать правильный выбор при покупке дюбель-гвоздей. В случае ошибки все работы будут непригодны, потому что изготовленные крепления для бетонных оснований совершенно не подходят для гипсокартона и так далее. Крепление каждого вида имеет свои особенности и необходимые характеристики, которые сложно запомнить с первого раза, особенно неопытному человеку. Лучше проконсультироваться с продавцом в магазине стройматериалов и не сомневаться в правильности купленного вида и в надёжном креплении.

Товары, которые были описаны в этой статье:

Забивной дюбель-гвоздь

Дюбель-гвоздь

Понимание дюбелей и штифтов « EW Hannas Inc. Оставить комментарий

При работе с любым деревом вам понадобятся штифты для надежной фиксации деревянных деталей. Это гарантирует, что ваши поделки будут достаточно прочными в каждом суставе. Вы можете использовать установочные штифты в структурных усилениях, таких как опоры полок, изготовление шкафов, оси игрушечных колес, подвижные игровые элементы и многое другое. Читайте дальше, чтобы узнать больше.

Что такое деревянные штифты?

Деревянные штифты представляют собой прямые сплошные штифты со скошенными концами. Эти штифты помогают во время выравнивания и вставки, обычно используются в качестве застежек.

Что такое деревянные дюбели?

Изготовлены из цилиндрического деревянного стержня, обычно нарезанного на более короткие отрезки. Вы можете приобрести широкий ассортимент предварительно нарезанных дюбелей, готовых к использованию в вашем проекте.

Как работают штифты?

Чтобы штифты заработали, вы должны сначала просверлить отверстия в деревянных деталях, которые идеально подходят для ваших штифтов. Затем вы можете вдавить штифты в отверстия, чтобы впоследствии прикрепить другие куски дерева. Когда вы вставляете установочный штифт в концентрические отверстия двух или более компонентов, он фиксирует их и надежно удерживает вместе.

Небольшая переходная посадка или натяг также используются для сжатия штифта и создания достаточного трения, чтобы прочно удерживать штифт в отверстии.

Преимущества использования деревянных штифтов и дюбельных соединений

Аппаратное обеспечение не требуется

При использовании дюбелей в вашем проекте по дереву вы можете отказаться от гвоздей, шурупов и скоб. Это означает, что вы также избежите возможных травм, вызванных этими элементами оборудования при соединении деревянных деталей. С эстетической точки зрения ваш проект будет иметь профессиональный законченный вид, потому что шурупы не будут нарушать рисунок волокон.

Универсальность

Вы можете использовать дюбельные соединения в плоских или угловых соединениях, а также в сложных соединениях. Вы можете сделать усиленные дюбели для использования в таких предметах, как полки и шкафы, которые требуют особой точности.

Более прочные соединения

Штифтовые соединения обеспечивают дополнительную прочность деталям, которые постоянно растягиваются или скручиваются.

Эти соединения обеспечивают еще более надежное соединение, чем использование хвостовика и штифта.

Различные типы деревянных штифтов

Когда деревянные дюбели разрезаются на штифты, они используются в качестве усиления соединений. Обратите внимание, что вы всегда должны оставлять путь для выхода воздуха и излишков клея, как только вы вставите дюбель на место. Если вы решите ударить по дюбелю, чтобы сбросить гидравлическое давление, это может привести к расколу дерева.

Если вы соедините две деревянные детали с помощью дюбелей, вставленных в глухие отверстия, вы можете поместить кусочки дроби между древесиной, чтобы после их зажима образовались углубления. После отпускания зажима углубление указывает на центральную точку, где можно сверлить.

Вот разные типы дюбелей:

• Остроконечные дюбели
• Дюбели с цветовой маркировкой
• Окрашенные и обработанные дюбели
• Шпонки с прорезями
• Шипованные дюбели
• Дюбели с торцевыми отверстиями
• Ступени лестницы
• Штифты с гравировкой или штампом
• Колья — Дерновые колья, Колья для растений
• Шканты для рукоделия
• Шампуры
• Яблочные палочки
• Косметика и здравоохранение – ватный аппликатор, палочки для макияжа и палочки для кутикулы
• Поляки
• Зефирные палочки
• Ручки для швабры
• Палочки для вымпелов

E.

W. Hannas производит превосходные дюбели для ваших нужд Штифты

облегчают ваши работы по дереву, потому что вам не нужны крепежные детали, и вы действительно получаете более прочные соединения. Более того, ваш окончательный проект будет иметь профессиональный законченный вид. Если вы планируете работать над своим следующим проектом по дереву, приобретите дюбельные штифты высочайшего стандарта от EW Hannas. Свяжитесь с нами сегодня, чтобы получить необходимую деревянную деталь на заказ.

Зачем и как делать шпунтовое соединение

Применение дюбельного соединения

Соединение на дюбелях чаще всего используется в столярных и деревообрабатывающих работах для соединения двух или более деревянных частей. Типичные области применения, в которых используются дюбельные соединения, включают (но не ограничиваются) изготовление мебели, изготовление полок, усиление стыковых соединений и изготовление игрушек. На самом деле, любая работа, где вам нужно соединить два куска дерева, может заслуживать соединения дюбелями.

Как сделать шпунтовое соединение

Сейчас мы продемонстрируем, как сделать шпоночное соединение с помощью Triton TDJ600. Посмотрите наше пошаговое видеоруководство по этой модели, в котором объясняется все, что вам нужно знать о дюбельных соединениях.

На рынке представлено множество дюбелей, из которых можно выбирать. Вы можете купить широкий ассортимент деревянных дюбелей в Toolstop.

Как сделать шпунтовые соединения с помощью Triton TDJ600

Triton TDJ600 — какие функции он предлагает?

Ключевой особенностью TDJ600 является точность, с которой вы можете регулировать высоту и глубину сверления в материале. Частично это связано с системой реечной передачи, встроенной в инструмент, и четким, калиброванным обзором разреза, который вы получаете при использовании инструмента.

Отверстия расположены на расстоянии 32 мм друг от друга, что является отраслевым стандартом, а конструкция TDJ600 такова, что они будут точно квадратными. В комплекте со станком поставляются 8-мм фрезы для дюбелей, которые при необходимости можно заменить на 10-мм или 12-мм фрезы.

Точная настройка реза — еще одна ключевая особенность TDJ600, будь то угол (регулируется с помощью передней пластины), высота (с помощью системы реечной передачи) и глубина реза (с помощью стопора, установленного на сбоку машины).

Каждая регулировка четко обозначена с помощью рельефных направляющих, которые в совокупности делают настройку TDJ600 очень быстрой и полностью интуитивно понятной.

Резка шпунтового соединения должна быть легкой, и после того, как TDJ600 настроен для резки, остается только приложить переднюю пластину к материалу и нажать.

Очевидно, что вы хотите иметь полный контроль, и инструмент предлагает отличный баланс и эргономику, чтобы обеспечить этот контроль. Передняя ручка для тюков большая и цепкая, а корпус достаточно компактный, чтобы можно было обхватить рукой. Противоскользящие штифты (или зажимные зубья) на передней пластине можно отрегулировать таким образом, что вам гарантировано, что инструмент не будет скользить или двигаться во время резки.
