Современная промышленная отрасль, занимающаяся производством электротехнической продукции, предлагает потребителям широкий ассортимент кабельных товаров. На сегодняшний день существует большое количество проводов, электрошнуров и кабелей. Свыше 20 тысяч производятся по общепринятому отечественному ГОСТу. Все они отличаются маркировкой, назначением, техническими характеристиками. Каждый человек, который принимает решение произвести монтаж электропроводки на собственном участке либо в квартире, должен остановить свой выбор на медном или алюминиевом проводнике.

Другой вариации кабелей не существует, хотя металлических проводов, имеющих низкое сопротивление, много.

Основные виды проводов и кабелей

Сегодня виды проводов и кабелей подразделяются на несколько вариантов. В частности, среди разновидностей проводной системы различают следующие:

электрические. Их главная цель – выполнение передачи электроэнергии от основного объекта непосредственно к потребителю. Они нужны для того чтобы создавать замкнутую цепь электротока, не допустив его исчезновения;
монтажные. Назначение – передача электроэнергии в рамках одного электрического оборудования, установки либо аппарата;
телефонные. Выступают в качестве двух- либо четырехжильного провода, который используется для монтажа стационарных скрытых или открытых абонентских линий, трансляционных распределительных сетей внутри помещения.Что касается кабельной системы, то здесь можно выделить такие варианты, как:

силовые. Используются в целях подведения электротока к любому типу зданий, в любом помещении. Чаще всего активно задействуется ВВГ и его разновидности;
сетевые. Представляют собой специальный проводник, который обеспечивает передачу информации по конфигурации сети. Активно применяется как в локальных сетях, так и в глобальных интернет-объединениях;
телефонные;
антенные (второе название – коаксиальные). Выступают в качестве средства подключения, предназначаются для эффективной передачи аналоговых, цифровых и иных телевизионных сигналов;
оптические (оптоволоконные). Внутренняя часть состоит из волоконных светодиодов, которые выполняют роль передачи оптического сигнала в линии связи;
акустические. Основная цель – соединение всех составляющих акустической системы, вследствие чего происходит передача сигнала от усилителей звуковой частоты к системе, которая отвечает за воспроизведение звука.

Кроме вышеперечисленных вариантов, следует выделить отдельную группу под названием шнуры. Это гибрид провода и кабеля, которые оснащены огромным числом медных или алюминиевых жил. Главная отличительная особенность – высокий уровень эластичности, стойкость к изгибам, что обуславливает возможность эксплуатировать шнуры длительный период времени.

Запомните! Очень важно ответственно подойти к процессу монтажа кабелей и проводов. Если не соблюдать общепринятые правила, то вы можете либо потерять контакт, либо спровоцировать сильное нагревание, что в свою очередь приведет к возгоранию, замыканию.

Маркировка силовых кабелей

Маркировка силовых кабелей представляет собой цифробуквенное обозначение, которое включает наименование кабеля, отображение в себе важных сведений о его технических характеристиках:

состав жил, изоляции;
предназначение;
общее число и диаметр сечения;
наличие дополнительных особенностей.

Первая буква может быть только «А». Она говорит о том, что жила – алюминиевая. Под маркировкой, которая начинается с иных букв алфавита, либо они вовсе отсутствуют, подразумевается использование меди. Вторая буква говорит о целях предназначения, а третья – о материале и разновидности внутренней изоляции.

Таблица-расшифровка самых часто встречающихся типов маркировки

Маркировка	Расшифровка
СИП	Самонесущий изолированный провод. Эксплуатируют для проведения и дальнейшего рассредоточения электрической энергии в разных сетях.
ШВВП	Шнуры в изоляции поливинилхлорида и виниловой оболочке плоского типа
ПВ1	С виниловым типом оболочки. Активно применяется при стандартной установке осветительной, силовой линии сети.
АПВ	Автоматическое повторное включение. Отвечает за повторное включение ранее выключенного устройства.
ПВЗ	Медный провод с ПВХ-оболочкой. Эксплуатируют наряду с электроаппаратурой, установками во время прокладывания сетей.
ПВС	Соединяющая проводка с ПВХ-защитой. Активно эксплуатируется на промышленных предприятиях.
АВВГнгд	Провод из алюминия с поливинилхлоридной негорючей оболочкой.
ВВГнгд	Кабель, изготовленный из меди с поливинилхлоридной наружной оболочкой, не распространяющий горение, не дымящий.
ВВГпнг	Силовой медный кабель с ПВХ-изоляцией, не поддерживающий горение.

Отныне, когда вы знаете об обозначении букв в аббревиатурах, вы получаете возможность без проблем сделать правильный выбор, исходя из целей его эксплуатации.

Основные отличия кабеля от провода

Мало продавцов и покупателей знают, что существуют некие отличия кабеля от провода. К сожалению, многие люди считают, что эти проводники электричества абсолютно схожи друг с другом. Однако это большое заблуждение.

Основные отличительные черты

Наименование	Кабель	Провод
Структура	Схож с проводом, имеющим многослойную защиту. Оснащен одно- либо несколькими токоведущими жилами, каждая из которых обладает своей изоляцией. Помимо этого, имеет дополнительный защитно-изоляционный слой снаружи, который состоит из полимера, пластика, резинового материала.	Одна либо несколько токопроводящих жил, соединяющих пару участков электроцепей. Жила может быть многопроволочной, голой либо изолированной.
Оболочка	Состоит из ПВХ либо резины, круглой формы. Пространство заполнено между токопроводящей жилой – ниткой, лентой либо мелованным составом. Таким образом предотвращается слипание жил, которые имеют свойство немного смещаться друг от друга. Это позволяет упростить процесс монтажа и дальнейшую эксплуатацию.	Наружная часть выступает в качестве резиновой либо пластиковой трубки, защищающей внутренние жилы от повреждений, попадания влаги и замыканий.
Разновидности	Бронированный вариант. Отличается гибкостью, большим количеством изоляционных слоев снаружи, между которыми имеется специальная защита от возможных повреждений. Она выполнена в виде оплетки либо перевитой металлической ленты.	Защищенный вариант, который имеет сходство с бронированными кабелями – наличие внешней оболочки. Все жилы оснащены собственной изоляцией, а в группе дополнительно закрывают специальным кембриком, состоящим из поливинилхлорида и схожего материала
Применение	Активно используется во время проведения ремонтно-строительных работ как на открытом воздухе, так и в помещении. Применяется для соединения акустических, оптических систем, проведения электрического тока к большим сооружениям.	Чаще всего сфера применения – это передача электрической энергии по воздушной линии или в любом другом месте, где человек не будет иметь доступа к ним. Кроме этого, провод можно использовать в различных электрических устройствах либо в электросети автотранспортных средств.

Все виды силовых кабелей

Помимо всех существующих стандартных силовых кабелей, которые предназначаются для передачи электротока, имеется несколько дополнительных модифицированных вариантов. Они активно применяются в иных целях и обладают другими, отличительными свойствами.

Виды силовых кабелей:

ВВГ;
КГ;
ВББШв;
светящиеся кабели.

Пришло время ознакомиться с классификацией силовых кабельных систем подробнее.

ВВГ

Один из востребованных, высоконадежных силовых кабелей. Активно используется в качестве передачи электротока при напряжении в 1000 Вольт и частоте в 50 Герц. Зависимо от существующих модификаций, принято использовать одну либо многопроволочную жилу, сечение которой составляет не более двух миллиметров квадратных. Внутренний, наружный слой изоляции состоит из ПВХ, что в свою очередь обеспечивает защиту во время воздействия критической температуры, а также попадания внутрь влаги. Среди основных модифицированных вариантов следует выделить:

АВВГ. Отличается наличием алюминиевых однопроволочных жил;
ВВГнг. Защитная оболочка не является распространителем процесса возгорания;
ВВГп. Выступает в качестве плоского кабеля, где все токопроводящие жилы располагаются в одних и тех же плоскостях;
ВВГз. Основная особенность среди всех вышеперечисленных вариантов заключается в том, что внутри изделие содержит изолирующий слой из резиновой стружки либо нитей из поливинилхлоридного материала.

КГ

Расшифровка КГ – кабель с повышенным уровнем гибкости. Рассчитан на использование при высоком показателе напряжения до 620 Вольт и при частоте в 400 Герц. Оболочка изготавливается из резины, что в свою очередь обуславливает высокий уровень гибкости, возможность эксплуатировать при температурном режиме от -55 до +49 градусов.

Зачастую сфера его использования – потребность в подсоединении к электросети мощнейшего оборудования, установок, включая бойлеры, колонки, аппараты, используемые в сварочных работах. При необходимости его можно эксплуатировать при установке силовой проводки, лучше всего остановить выбор на более доступном варианте, так как это дорогостоящее решение.

ВББШв

Представляет собой медный кабель, который оснащен многопроволочными жилами в количестве до пяти штук. При производстве изоляционного слоя применяется поливинилхлорид, которым также заполняют имеющееся между жилами пространство. Под верхним защитным слоем создают специальный бронированный слой, состоящий из нескольких стальных лент, которые наматываются друг на друга.

Могут нормально функционировать при напряжении 860 Вольт и выдерживают перепады температуры в пределах от -63 до +57 градусов. Уровень влажности – не более 98%.

Светящийся кабель

Во время того как данный кабель будет включен в сеть, изоляционная поверхность начнет светиться. Эффект возникновения цвета обуславливается такими вариантами, как:

наличие светодиодов. Изоляция состоит из двух слоев – стандартного, прозрачного. Расстояние между ними составляет 2 сантиметра;
люминесцентное покрытие. Во время включения кабеля в розетку излучается равномерно распределенное свечение по всей площади, что в свою очередь напоминает неоновые трубочки.

При выборе такого типа кабеля следует обратить внимание на вариант именно с люминесцентным покрытием. Положительные стороны заключаются в низкой ценовой категории и полном отсутствии ограничения по длине.

Типы электрических кабелей и проводов

На сегодняшний день существуют следующие типы электрических кабелей и проводов:

медные. Обладают небольшим уровнем сопротивления. То есть, по проводам с одинаковым сечением такой вариант пропускает больше тока и отличается высоким уровнем мощности. Это дорогостоящий тип, что обуславливает его долговечность;

алюминиевые. Отличается высоким уровнем сопротивления, не самыми высокими токопропускными свойствами и небольшой мощностью;
одножильные. Жесткие, применяются в тех случаях, когда отсутствует потребность в частой смене формы (например, при монтаже скрытых проводок). Используют крайне редко, так как многослойность изоляции на сегодняшний день играет очень большую роль;

многожильные (многопроволочные). Они мягкие, достаточно гибкие, поэтому отличаются высоким уровнем устойчивости к изгибам, смене формы. Используют при прокладке открытого типа проводки. Сюда входит шнур подключения к электрической сети бытовой техники, электроаппаратуры. Все провода изолируются по отдельности, а потом заключаются в общую изоляционную оболочку.

Важно! Соединение материалов (алюминий, медь) допускается только при условии использования клеммника. В противном случае, при совершении скрутки, она в любом случае начнет окисляться.

Принимать решение об использовании медного или алюминиевого варианта следует исходя из ситуации, целей и ожиданий.

Виды проводов и кабелей

«Провода и кабели выполняют функцию проводки электрического тока между электросхемой и потребителем». Если ваши знания на этом заканчиваются на их назначении, но вы хотели бы узнать больше, то эта статья для вас. Мы подробно расскажем о видах и типах электротехнических изделий и их назначении.

На сегодняшний день, согласно перечню производимых изделий по государственному стандарту, на рынке представлено более 20 000 разновидностей проводов и кабелей. На сайте amperkin.ru представлен широкий ассортимент этой товарной группы для любых целей. А теперь давайте разберемся как определять их виды и назначения.

Определение вида по типу жил

Внутри оболочки любого провода находится металлическая проволока. Именно эта сердцевина и проводит ток из пункта А в пункт Б, поэтому её принято называть жилой. Жилы могут отличаться друг от друга по количеству проволочек и поперечным сечением, определяющим пропускную способность.

По количеству проволочек внутри изоляционной поверхности жилы делятся на моножильные и многопроволочные. Название каждой говорит само за себя: внутренность провода состоит либо из цельного куска проволоки, либо из множества тонких проволочек, скрученных между собой, толщина каждой может составлять до 0,7 мм². Разница в гибкости итогового изделия. Если первый вариант используется чаще всего для стационарной прокладки силовых кабелей, где–то под землей, водой, в стене и т.д., то второй вариант наоборот: регулярно встречается нами в повседневной жизни, преимущественно в удлинителях и шнурах питания электрических приборах.

Площадь сечения сердцевины проводов и кабелей является определяющим фактором для мощности тока, который может быть через нее пропущен, поэтому обращайте внимание на показатель перед покупкой.

Из чего состоят жилы?

Как правило, есть два основных материала, используемых при изготовлении жил —это медь и алюминий. Каждый из них имеет свои преимущества и недостатки, поэтому также лучше выбирать изделие исходя из конкретной цели.

Алюминиевые изделия значительное дешевле и легче медных, но на этом их преимущества, увы, заканчиваются. Из–за запрета на использование алюминиевых проводов сечением меньше чем 16 мм², остаются доступными только варианты с монолитными жилами, то есть никаких изгибов и резких поворотов. Кроме того, по–настоящему высокая электропроводность встречается только у абсолютно чистого металла, а примеси, которые попадают при производстве, могут значительно снизить этот показатель.

Многие ошибочно принимают решение в пользу алюминиевых проводов в целях экономии, но при длительном использовании и частой необходимости обслуживания такого материала, экономия испаряется.

Преимущества и недостатки жил из меди прямо противоположны жилам из алюминия. Медная проволока практически в два раза выигрывает у алюминия по показателю электропроводки, она имеет отличную гибкость и может быть подвергнута практически любым изгибам, но эти преимущества сказываются на цене. Еще раз отметим, что в долгосрочной перспективе установка электропроводки с использованием медной сердцевины будет экономичнее алюминиевой из–за долговечности материала.

Что необходимо знать об изоляции проводов?

Изоляционные материалы обеспечивают бесперебойную работу проводки, а также защищают ее от внешних воздействий. Изоляция может быть как внутренней, покрывающей каждую жилу отдельно и внешней. Внутренний слой делает невозможным контакт нескольких жил друг с другом и обеспечивает защиту от механических повреждений, в то время как внешний слой изоляции как раз ограничивает электропроводку от внешних факторов.

В зависимости от индивидуальных характеристик, изоляция выдерживает высокие и низкие температуры, напряжение (до 1000 Вольт) и сопротивляется воздействию ультрафиолетовых лучей.

Чаще всего при производстве изоляционных материалов используют резину, полиэтилен, карболит и поливинилхлорид (ПВХ). У каждого из материалов индивидуальные показатели восприимчивости к высоким и низким температурам, коэффициенты гибкости и горючести, поэтому изоляцию следует выбирать исходя из помещения, в котором прокладывается электрика. В каталоге электротехнических изделий amperkin.ru вы найдете провода и кабели для любой цели.

Виды проводов

Далее мы конкретнее рассмотрим самые распространенные виды проводов и способы их применения. Для удобства восприятия, мы поделили их на несколько групп:

Плоские

ПБПП (ПУНП) – классические плоские провода, который мог видеть каждый из нас. Возможна передача тока до 250 Вольт в температурных условиях от –15 до +50 °С. Чаще всего используется для подключения освещения и розеток. Изоляция из ПВХ.
ПБППг (ПУГНП) – по сути применения и основным характеристикам ничем не отличается от предыдущего. Единственное отличие – буква “г” в названии, означающая повышенную гибкость провода.
АПУНП – если первый и второй примеры выполнены из меди, то этот провод сделан с жилой из алюминия. Все остальные характеристики идентичны.

С перемычками

ППВ – между жилами вставлена перемычка, изоляция и перемычка выполнены из ПВХ. Возможна передача тока до 450 Вольт в температурах от –40 до +70 °С. Устойчива к кислоте, щелочи, не подвержена возгоранию.
АППВ – как вы могли догадаться, буква “А” в названии свидетельствует о том, что изделие выполнено из алюминия. В остальном характеристики неизменны.

Одножильные

АПВ – монолитная жила выполнена из алюминия, а изоляция из ПВХ, классический провод с рабочей температурой от –50 до +70 °С.
ПВУ – такая же монолитная жила, но из меди.
ПУГВ – как и ПВ1 выполнена из меди, но жила здесь не монолитная, а многопроволочная. Это значительно повышает гибкость изделия.

Оболочка специально выполняются в различных цветовых решениях, чтобы при проводке не путаться и не использовать специальные средства маркировки.

Виды кабелей

Ниже рассказываем про принцип деления кабелей на группы, их виды и назначение.

Силовые кабели

ВВГ – классика в мире кабелей. Внутренняя и внешняя изоляции выполнены из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Возможна передача тока до 1000 Вольт. Имеет множество модификация: с алюминиевыми жилами, плоским строением, с заполнением внешней изоляции резиновой стружкой и т. д.
NYM – по сути это тот же ВВГ. Он также предназначен для бытовой проводки (освещение и электрика). Но в отличие от ВВГ, NYM сделан в Германии по более высоким стандартам качества, поэтому считается надежнее.
ВББШв – кабель с монолитными или многопроволочными жилами (от 1 до 5 шт.), состоящими из меди. Вся изоляция выполнена из поливинилхлорида (ПВХ), внутреннее пространство также заполнена этим материалом.
ШВВП – гибкий кабель, используемый для освещения.
ПВС – гибкий силовой кабель, используемый для подключения бытовой техники.

Помимо силовых кабелей есть еще группа коммуникационных, которые используются для подключения телевизионных и телефонных антенн, интернета и т.д. Между собой эти кабели могут делиться на несколько категорий по скорости передачи данных.

В последнюю группу можно выделить специализированные кабели. Их назначение в использовании при нестандартных условиях, к примеру: очень высокие, или низкие температура, давление, влажность.

Итоги

Подводя итоги нашей статьи хочется еще раз отметить самый главный тезис: нет универсального провода или кабеля, подходящего под все условия одновременно. Необходимо выбирать изделие, исходя из вашей цели и внешних обстоятельств для проводки.

11 типов кабелей, которые должен знать каждый домовладелец

istockphoto.com

Кабели используются для подключения одного устройства к другому, будь то телевизор, маршрутизатор или компьютер. Однако не все устройства используют один и тот же тип кабеля, а некоторые устройства имеют разные типы кабелей для различных периферийных выходов или для получения питания от электрической розетки.

Из-за разнообразия типов кабелей важно понимать разницу между кабелями для компьютеров и типами аудиокабелей. Также полезно знать, как отличить кабель micro USB от кабеля USB-C и т. д. Познакомьтесь поближе с распространенными типами кабелей, которые используются в доме, прочитав о следующих 11 типах кабелей.

1. Кабель HDMI

amazon.com

Кабели HDMI являются одними из наиболее часто используемых и хорошо известных кабелей для подключения компьютеров, телевизоров, игровых систем и других электронных устройств. Они были выпущены в 2004 году в качестве замены кабелей VGA, потому что HDMI мог передавать и передавать звук и видео в высоком разрешении, в то время как кабелям VGA требовалось несколько портов для подключения звука и видео.

Длина этих кабелей может варьироваться от менее 1 фута до более 20 футов, что позволяет пользователям устанавливать комплексные развлекательные системы у себя дома или просто подключать компьютер к монитору. Из-за большого спроса на развлечения высокой четкости кабели HDMI обычно входят в комплект систем видеоигр, домашних проекторов и других периферийных устройств, поэтому вполне вероятно, что у вас дома есть один или несколько таких кабелей.

Подходит для: Используйте кабели HDMI для получения звука и видео высокой четкости с телевизора или монитора компьютера.

Наша рекомендация: HDMI-кабель Highwings 8K, 2 шт. — можно приобрести на Amazon за 14,99 долл. США (Гбит/с).

2. USB Type-A
amazon.com
Если вы когда-либо пытались найти правильную ориентацию кабеля при подключении кабеля USB к компьютеру, то вы хорошо знакомы с кабелями USB типа A. Эти USB-кабели являются одним из наиболее распространенных типов компьютерных кабелей, хотя существуют также кабели USB-C, micro USB и даже кабели Lightning. Однако основное отличие кабеля USB-A от других кабелей USB заключается в размере и назначении.
В то время как другие кабели USB в основном используются для подключения небольших устройств, таких как планшеты или телефоны, кабели USB-A необходимы практически для каждого периферийного устройства компьютера, включая клавиатуры, мыши, гарнитуры, флэш-накопители, беспроводные адаптеры и внешние жесткие диски. Они имеют плоскую прямоугольную форму и должны быть вставлены в правильной ориентации, иначе кабель не войдет в порт USB.
Подходит для: Кабели USB-A необходимы для проводного соединения между компьютерными периферийными устройствами, а также используются с игровыми консолями и телевизорами.
Наша рекомендация: Удлинительный кабель AINOPE 10FT USB 3.0 — купите на Amazon за 10,99 долларов США.
3. Кабель USB-C
amazon.com
Являясь одним из новейших доступных типов кабелей USB, кабели USB-C способны передавать аудио-, видео- и текстовые данные. Эти кабели небольшой прямоугольной формы с закругленными концами обычно используются с планшетами, смартфонами и другими мобильными устройствами. Кабели USB-C предназначены не только для подключения устройства к компьютеру для передачи данных, их также можно использовать для зарядки устройства, что делает кабели USB-C впечатляющим шагом вперед по сравнению со старыми типами кабелей, функциональность которых была ограничена.
На самом деле, эти USB-кабели теперь начинают использоваться с ноутбуками и игровыми консолями, заменяя традиционные кабели контроллеров этим инновационным новым дизайном. Перед использованием проверьте порты на вашем компьютере, смартфоне или другом устройстве на наличие порта USB-C. Некоторые продукты Apple имеют порты для кабеля Lightning, в то время как другие продукты теперь используют порты USB-C.
Подходит для: Подключайте смартфоны, планшеты и другие мобильные устройства с помощью новых кабелей USB-C.
Наша рекомендация: Кабель Anker USB C — приобретите на Amazon за 14,99 долларов США
Кабели Anker USB-C удлиняются до 6 футов и предназначены для подключения мобильных устройств от порта USB-C к адаптерам питания USB-A для зарядка.
4. Micro-USB
amazon.com
USB-кабель типа micro-USB — это старый тип кабеля, который был стандартом для смартфонов, планшетов и других мобильных устройств, пока его не заменили на USB. -С кабели. Несмотря на то, что это кабель старого типа, некоторые новые продукты по-прежнему будут иметь порты micro-USB, например цифровые камеры, внешние жесткие диски или клавиатуры. Кабели USB-C в настоящее время имеют более узкий спектр применения.
Если у вас старый планшет или смартфон, то, скорее всего, устройство оснащено портом micro-USB. Эти тросы имеют трапециевидную форму с короткой плоской вершиной и длинным плоским низом. Как и кабели USB-C, кабели micro-USB можно использовать как для передачи данных, так и для подзарядки совместимых мобильных устройств.
Подходит для: Заряжайте или подключайте старые мобильные устройства и некоторые новые периферийные устройства с помощью кабелей micro-USB.
Наша рекомендация: Кабель Micro USB RAMPOW — купите на Amazon за 8,49 долл. США
Кабель micro USB с нейлоновой оплеткой устойчив к скручиванию, изгибу и перегибам, которые могут повредить менее прочные кабели.
5. Кабель Lightning
amazon.com
Хотя кабели Lightning на самом деле не являются USB-кабелями, их часто объединяют с ними, поскольку они выполняют те же основные функции, что и подключение смартфонов, планшетов и компьютерных периферийных устройств. Однако разница в том, что кабели Lightning — это продукт, производимый Apple для устройств Apple под брендом. Эти кабели можно использовать как для передачи данных, так и для зарядки устройств.
Кабели Lightning имеют тот же размер, что и кабели USB-C, но вместо прямоугольной или даже трапециевидной формы разъемы кабелей Lightning просто состоят из тонкого куска металла с несколькими контактными точками на конце металлического разъема. Очевидным ограничением кабелей Lightning является то, что они бесполезны для какого-либо продукта, кроме устройств Apple, и, учитывая постоянную популярность Samsung, Microsoft и других брендов электроники, такое использование для конкретных брендов умаляет общие возможности кабеля Lightning.
Подходит для: Пользователи Apple используют кабели Lightning для подзарядки мобильных устройств, подключения периферийных устройств MacBook и передачи данных с устройств Apple или на них.
Наша рекомендация: SMALLElectric Lightning Cable — купите на Amazon за 7,64 доллара США
Усиленная конструкция этого шестифутового кабеля Lightning помогает предотвратить повреждение разъема из-за чрезмерного использования.
6. Аудиокабель 3,5 мм
amazon.com
Используемый в качестве одного из наиболее распространенных аудиокабелей более десяти лет, 3,5-миллиметровые аудиокабели также могут называться вспомогательными или вспомогательными кабелями. Их лучше всего узнают, когда вы хотите послушать музыку, чтобы заглушить соседей, заняться учебой или уделить внимание важному видеозвонку. Просто возьмите наушники и подключите их 3,5-миллиметровым вспомогательным кабелем к порту для наушников на вашем устройстве.
Хотя этот порт обычно называют портом для наушников, технически это 3,5-миллиметровый порт аудиокабеля. Так уж получилось, что устройства, которые чаще всего используют это соединение, — это наушники, поэтому производители компьютеров, планшетов и смартфонов начали маркировать порт символом наушников, что привело к тому, что большинство людей стали называть его разъемом для наушников или портом для наушников. В некоторых компьютерных динамиках также используются 3,5-миллиметровые аудиокабели, хотя более крупные динамики обычно имеют более прочные аудиокабели для лучшей передачи аудиоданных.
Подходит для: Подключите наушники или совместимые динамики с помощью 3,5-миллиметровых аудиокабелей.
Наши рекомендации: Аудиокабель Tan QY 3,5 мм. Приобретите на Amazon за 8,99 долл. США. аудиопорты.
7. Кабель Ethernet
amazon.com

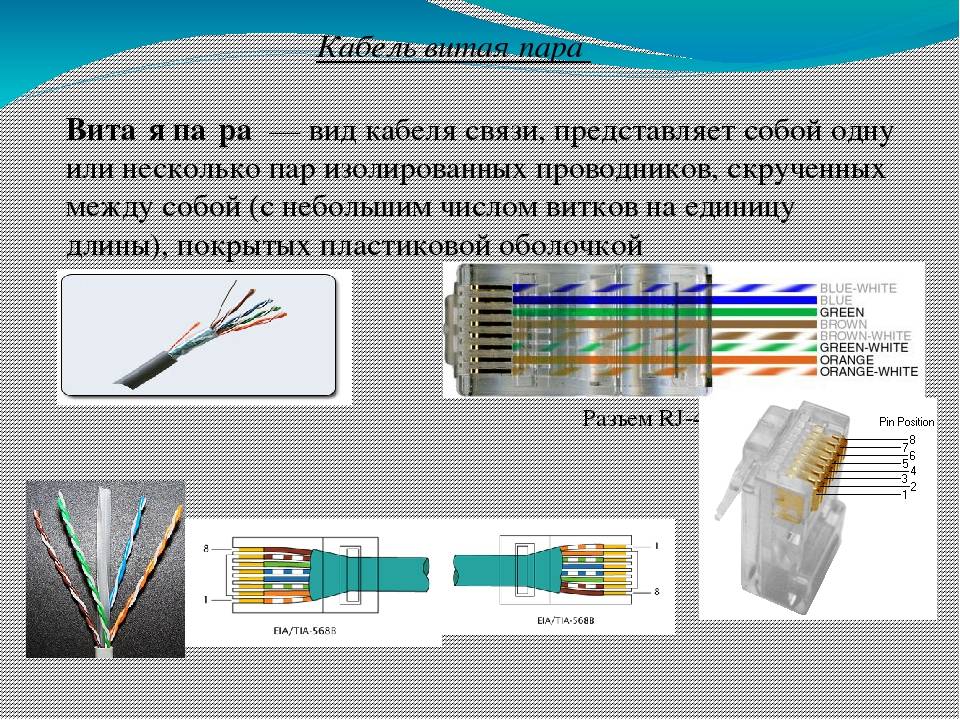

Несмотря на то, что кабели Ethernet были изобретены более 40 лет назад, они никогда не пользовались большим спросом у бытовых потребителей по сравнению с кабелями USB, HDMI или даже старыми кабелями VGA. Причина этого в том, что кабели Ethernet используются специально для подключения нескольких устройств в локальной сети (LAN) или глобальной сети (WAN).
Эти сети обычно используются на рабочих местах, но дома кабели Ethernet используются только для прямого подключения компьютера к модему или маршрутизатору. Кабели Ethernet также можно использовать для подключения сетей камер безопасности, что позволяет пользователю управлять камерами с одного устройства вместо того, чтобы каждая камера работала в своей собственной независимой сети.
Подходит для: Используйте кабель Ethernet, чтобы настроить взаимосвязанную домашнюю систему безопасности или получить надежный доступ в Интернет, когда Wi-Fi затруднен.
Наша рекомендация: Ethernet-кабель Vabogu Cat 8. Приобретите на Amazon за 8,99 долларов США.
8. Коаксиальный кабель
amazon.com
Более 20 лет назад коаксиальные кабели в основном использовались для подключения домашних спутников и местных кабельных сетей к дому, чтобы смотреть телевизор с семьей. В то время доступ в Интернет был доступен только через модем с коммутируемой связью через локальную телефонную сеть. Когда впервые появился кабельный интернет, коаксиальные кабели быстро стали необходимостью во многих жилых домах.
В настоящее время коаксиальные кабели по-прежнему используются для подключения домашних модемов и маршрутизаторов к входящей кабельной системе. Они также полезны для домашнего спутникового подключения и их очень легко распознать благодаря идеально круглому разъему с тонким проводом, выступающим из центра кабеля.
Подходит для: Убедитесь, что в доме есть быстрый доступ в Интернет, надежное спутниковое соединение и стабильная передача кабельного телевидения по коаксиальному кабелю.
Наша рекомендация: Кабели Ultra Clarity Коаксиальный кабель — приобретите на Amazon за 10,95 долларов США
Сведите к минимуму помехи и обеспечьте плавное подключение к Интернету с помощью позолоченных разъемов коаксиального кабеля.
9. Волоконно-оптический кабель
amazon.com
Волоконно-оптические кабели не ограничены конкретным разъемом или портом, как кабели USB или HDMI. Этот тип кабеля заменяет традиционную конструкцию передачи по кабелю передачей на основе света. Вместо того, чтобы полагаться на электрические импульсы, эти кабели могут иметь сотни оптических волокон, проходящих через них, которые отправляют данные с помощью быстрых импульсов света. Как известно большинству людей, свет распространяется быстрее, чем любой другой вид энергии, поэтому скорость передачи по оптоволоконному кабелю значительно выше, чем по стандартному медному кабелю.
Однако гибкость волоконно-оптических кабелей ограничена, и эти кабели являются относительно новыми, поэтому в настоящее время они широко не используются в жилых помещениях. Тем не менее, многие интернет-провайдеры начали заменять старые медные кабели оптоволоконными, чтобы увеличить потенциал своей сети.
Подходит для: Возможна быстрая и точная передача данных с использованием высококачественного оптоволоконного кабеля для аудио-, видео- и тестовой передачи.
Наша рекомендация: Волоконно-оптический кабель WARRKY 6 футов — купите на Amazon за 9,99 долларов США
Получите невероятно чистый звук, когда этот оптоволоконный кабель используется для подключения игровых консолей, звуковых панелей и систем домашнего кинотеатра к телевизору.
10. Кабель DVI
amazon.com
Кабели DVI предназначались для замены кабелей VGA, когда большинство развлекательных программ перешли с аналогового контента на цифровой. Эти кабели улучшили скорость передачи и качество данных, позволяя пользователям смотреть телевизор, играть в видеоигры или работать на компьютере с выходом более высокого разрешения, чем это было возможно ранее.
Использование кабелей DVI было быстро заменено кабелями HDMI до того, как кабели DVI смогли полностью заменить кабели VGA, что сделало HDMI более популярным преемником кабелей VGA. В некоторых компаниях и домашних офисах все еще могут быть кабели DVI для подключения компьютера к старому монитору, одновременного подключения нескольких мониторов к одному компьютеру или подключения к старому телевизору. Однако этот тип кабеля в основном вышел из употребления.
Подходит для: Пользователи старых мониторов и телевизоров могут использовать кабели DVI для подключения настольных компьютеров, проекторов и ноутбуков.
Наша рекомендация: Кабель Benfei DVI-D-DVI-D — купите на Amazon за 8,99 долл. долговечность.
11. Шнур питания переменного тока
amazon.com
Почти каждое электронное устройство в доме имеет шнур питания переменного тока (AC) для подключения устройства к доступной электрической розетке. Без кабеля переменного тока невозможно зарядить большинство компьютеров, включить телевизор, и даже такие бытовые приборы, как микроволновые печи, кофеварки и будильники, могут стать бесполезными без шнура такого типа.
Некоторым пользователям может не понадобиться кабель HDMI или кабель USB, но этого нельзя сказать о кабелях питания переменного тока. Если вы используете какое-либо электронное устройство, которое подключается к стандартной розетке, вам также понадобится шнур питания переменного тока. К некоторым устройствам подключен этот шнур, в то время как другие устройства, например ноутбуки, могут иметь съемный шнур питания переменного тока.
Подходит для: Обеспечьте питание электронных устройств в доме с помощью кабеля питания переменного тока.
Наша рекомендация: Шнур питания переменного тока Bicmice. Приобретите на Amazon за 7,99 долларов США.
Типы и описания компьютерных кабелей — БОЛЬШЕ НЕ ИСПОЛЬЗУЮТСЯ
При таком количестве типов кабелей трудно найти единственный источник информации, который освещал бы важные различия между ними. Вот обзор наиболее распространенных типов компьютерных кабелей, с которыми вы столкнетесь при работе с компьютерами.
1. Кабель VGA
Также известен как кабель D-sub, аналоговый видеокабель
Подсоедините один конец к: монитору компьютера, телевизору (входной порт ПК)
Подсоедините другой конец к: порту VGA на компьютере (см. изображение ниже)
2.
Кабель DVI
Подключите один конец к: монитору компьютера
Подключите другой конец к: порту DVI на компьютере (см. изображение ниже)

Однако существуют типы
DVI, DVI-I и DVI-D.
DVI-D не имеет дополнительных контактов вокруг длинного контакта, это также чистый цифровой сигнал через DVI-I.
3. Кабель HDMI
Подключите один конец к: монитору компьютера, телевизору
Подключите другой конец к: порту HDMI на компьютере (см. изображение ниже)
ваш компьютер, то мы рекомендуем вам использовать кабель HDMI в качестве кабеля для подключения к компьютеру, поскольку он может передавать как изображение, так и звук. Таким образом, вы можете не только использовать экран телевизора в качестве монитора, но и использовать динамики телевизора. для воспроизведения аудио с ПК.
4. Кабель PS/2
Подключите один конец к: клавиатуре PS/2, мыши PS/2
Подключите другой конец к: портам PS/2 на компьютере (см. рисунок ниже)
Фиолетовый Порт PS/2: клавиатура
Зеленый Порт PS/2: мышь
5. Кабель Ethernet
Также известен как кабель RJ-45
Подключите один конец к: маршрутизатору, сетевому коммутатору
Подключите другой конец к: порту Ethernet на компьютере (см. изображение ниже)
6. Аудиокабель 3,5 мм
Также известен как телефонный разъем (поскольку разъемы 3,5 мм часто встречаются и на мобильных телефонах)
Подключите один конец к: компьютерным динамикам, наушникам 3,5 мм, микрофону 3,5 мм
Подключите другой конец к: аудиопортам на компьютере (см. изображение ниже, используйте зеленый разъем)
Зеленый аудиопорт: компьютерные динамики или наушники
Розовый аудиопорт: микрофон
Синий аудиопорт: MP3-плеер, CD-плеер, DVD-плеер, проигрыватель грампластинок, электрогитара и т. д. (линейный порт для воспроизведения и записи звука с вышеперечисленных устройств)
7.
USB-кабель
Для подключения USB-кабеля к компьютеру есть два популярных формата: USB 2.0 и более новый USB 3.0
Как отличить кабели USB 2.0 и 3.0: Кабели USB 3.0 имеют синий наконечник и иногда на нем можно найти этикетку SS «Super Speed».
Поскольку USB должен был стать единственным компьютерным кабелем, который заменит их все, неудивительно, что возможные варианты использования USB-порта поистине умопомрачительны. Для этой направляющей компьютерного кабеля мы перечислили ее наиболее распространенные области применения ниже:
Подключите один конец к: USB-устройству
Запоминающие устройства: USB-накопитель, внешний жесткий диск, внешний оптический дисковод
Устройства ввода: USB-клавиатура (проводная и беспроводная), USB-мышь (проводная и беспроводная), веб-камера, сканер, геймпад
Устройства вывода: принтер, многофункциональное офисное устройство, USB-динамик
Беспроводные адаптеры: сетевой (Wi-Fi) адаптер, адаптер bluetooth, адаптер 3G
Кабель для передачи данных (и зарядки) для мобильных устройств, таких как мобильный телефон, планшет, MP3-плеер
Другой конец подключите к: портам USB на компьютере (см. изображение ниже)
Как отличить порты USB 2.0 и 3.0: порты USB 2.0 имеют черные наконечники, а порты USB 3.0 — синие. См. изображение ниже:
USB 3.0 обратно совместим… это означает, что вы можете подключить устройство USB 2.0 к порту USB 3.0 и наоборот (но устройства USB 3.0, подключенные к порту USB 2.0, будут работать на сниженные тарифы)
Существуют также USB-кабели для подключения новых внешних накопителей резервного копирования (см. ниже), они описываются как USB-A к Micro-B
8. Шнур питания компьютера (вилка для чайника)
Подключите один конец к: розетке переменного тока
Другой конец подключите к: блоку питания (см. рисунок ниже), монитору компьютера
Примечание: всегда выключайте питание блок питания (с переключателем 1-0 сзади), прежде чем подключать к нему шнур питания.
9 . ThunderBolt/USB-C
Эти высокоскоростные кабели, которые в основном используются в ноутбуках и компьютерах Apple Mac, способны передавать данные, видео и другую информацию.

Кабель виды: преимущества, применение, назначение – ТД Сокол™
