Измерения микрометром: Как работать микрометром

Измерения микрометром: Как работать микрометром

Содержание

Микрометры



Микрометр — инструмент для измерения внешних размеров деталей с высокой точностью. Микрометр представляет из себя рамку из нержавеющей высоколегированной инструментальной стали. На рамке находится подвижный винт, который перемещается за счет вращения в гайке. Измеряемая деталь зажимается между неподвижным уступом в рамке и винтом. Отсчет ведется по шкале, показывающей количество полных оборотов винта и их доли. При таком методе измерения точность составляет 2 мкм.

Микрометр применяется для точного определения сечения мелких деталей и листовых материалов. Выпускаются микрометры нескольких типов: гладкие, рычажные и электронные.



Микрометры гладкие тип МК

Микрометры изготовлены в соответствии с ГОСТ 6507-90 и внесены в Госреестр за № 41287-09. По заявке на микрометр может быть выдан сертификат о калибровке собственной метрологической службы. Поверка микрометров типа МК регламентирована методикой МИ 782-85. Протокол поверки микрометра можно скачать здесь. Подробная информация о поверке микрометров здесь.

Основные технические характеристики приведены в таблице:

Параметры МК-25 МК-50 МК-75 МК-100 МКЦ-25 МКЦ-50
А, мм 9 14 14,5 15 6 8
В, мм 3 3 3 3 3,5 3,5
С, мм 28 38 49 60 24 32
L, мм 32 57 82 107 32 57
Диапазон измерений, мм 0-25 25-50 50-75 75-100 0-25 25-50
Значение отсчета, мм 0,01
0,01
0,01 0,01 0,001 0,001
Погрешность, +-мм 0,002 0,002 0,002 0,002 0,002 0,002
Отклонение от плоскостности измерительной поверхности пятки, в интерференционных полосах, шт 2 2 2 2 2 2
Отклонение от плоскостности измерительной поверхности микровинта, в интерференционных полосах, шт 2 2 2 2
2
2
Отклонение от параллельности плоских измерительных поверхностей, в интерференционных полосах, шт 2 3 3 4 2 2
Отклонение длины установочной меры от номинального значения, +-мкм 0,5 0,5 0,8 0,8 0,5 0,5
Кол-во шт в упаковке 50 50 30 25 40 30
Вес упаковки, кг
14
20 21 21 24 21



Микрометры гладкие электронные тип МКЦ

Электронные микрометры МКЦ, соответствуют ГОСТ 6507-90 и внесены в Госреестр под № 41287-09. Микрометры типа МКЦ снабжены цифровым индикатором, повышающим точность и удобство пользования.

Основные технические характеристики приведены в таблице:

Модель МКЦ 25
МКЦ 50
МКЦ 75 МКЦ 100
Диапазон измерений, мм 0-25 25-50 50-75 75-100
Погрешность измерений, мкм ±2,0 ±2,0 ±2,0 ±2,0
Габариты, мм 170х27х65 190х27х95 215х27х95 240х27х110

Видео урок как пользоваться микрометром

Подпишитесь на наш канал YouTube

Купить микрометры можно по цене, указанной в прайс-листе. Цена микрометров указана с учетом НДС. Микрометры в наличии. Смотрите также разделы: Измерительный инструмент, Наборы для визуального контроля, Поверка измерительного инструмента, Аттестация специалистов по визуальному контролю, Аттестация ЛНК по визуальному методу, Проведение визуального контроля.



Микрометры можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым.

А также Республики Казахстан, Белоруссия и другие страны СНГ.

Лидеры продаж ВИК

Фотоальбом дефектов основного металла

Альбом радиографических снимков

Документы

ОПРОС:

Какое оборудование кроме НК вас интересует:

Геодезическое

Тех. диагностика

Строительное

Другое


Атлас Инвест — измерительный инструмент и оборудование

Здесь очень краткая информация о компании и преимущества работы.

новое на сайте

Доставка товаров

    Если Вы хотите приобрести у нас товары с доставкой, Вам необходимо сообщить об этом при заказе продукции, затем заполнить, подписать и передать нам любым удобным для Вас способом Заявку на доставку с указанием адреса и контактных данных. Доставка …

    подробнее

    Нивелир оптический ATLAS KL20, ATLAS KL24, ATLAS KL28, ATLAS KL32

    • производитель: ATLAS

    Если Вы хотите купить недорогой и надежный оптический нивелир, то нивелиры серии ATLAS KL — это наилучший выбор Нивелиры ATLAS KL предназначены для измерения превышений методом геометрического нивелирования при нивелировании III и IV классов, а …

    подробнее

    Штангенциркуль разметочный ШЦРТ-II-250 0.05, ШЦРТ-II-300 0.05 с твердосплавными губками, из нержавеющей стали

    • производитель: ATLAS

    Штангенциркули действительно хорошего качества, именно о таких изделиях говорят — приятно держать в руках. Выполнены из нержавеющей стали, с твердосплавными губками, тип II, диапазоном измерений 0…250 мм и 0…300 мм, цена деления 0,05 мм. …

    подробнее

    Штангенциркуль ШЦ-II 250 0.05, ШЦ-II 300 0.05

    • производитель: ATLAS

    Штангенциркули ШЦ-II с диапазонами измерений 0…250 мм и 0. ..300 мм, с ценой деления 0,05 мм производства КНР. Штангенциркули ШЦ-II 250 0,05 и ШЦ-II 300 0,05 в основном соответствуют ГОСТ 166-89, изготовлены из углеродистой стали. Штангенциркули …

    подробнее

    Штатив магнитный WCZ-8C

      Штатив магнитный WCZ-8C предназначен для установки индикаторов с ценой деления 0.01мм. В магнитный штатив WCZ-8C устанавливаются индикаторы часового типа ИЧ или рычажно-зубчатые индикаторы ИРБ. Штатив WCZ-8C имеет магнитное основание для надежного и …

      подробнее

      Манометры (вакуумметры, мановакуумметры) ТМ серии 10 стандартное исполнение

      • производитель: Росма

      Манометр ТМ серии 10 стандартного исполнения предназначен для измерения избыточного, вакууметрического давления жидких и газообразных с температурой до 150 °C. В зависимости от измеряемого давления подразделяются на манометры, вакууметры и …

      подробнее

      наши новости

      Поверка манометров

      Уважаемые коллеги! Метрологическая лаборатория ОДО «АТЛАС ИНВЕСТ» расширила область аккредитации на поверку СИ. Мы рады предложить Вам услуги по поверке манометров показывающих, напоромеров, мановакуумметров на самых выгодных условиях! В случае

      подробнее

      Метрологический сервис

      Уважаемые коллеги, напоминаем, работает сервис по оказанию метрологических услуг. Вы можете заказать поверку или калибровку самых различных СИ, при этом Вам предлагается удобный и простой сервис: Вы можете отследить исполнение Вашей заявки на

      подробнее

      Подтверждена квалификация метрологической лаборатории

      Метрологическая лаборатория ОДО «АТЛАС ИНВЕСТ» приняла успешное участие в программах проверки квалификации поверочных и калибровочных лабораторий , или иначе говоря, в процедуре межлабораторных сличений результатов поверки и калибровки установочных

      подробнее

      Метрологическая лаборатория подтвердила квалификацию в поверке манометров

      Метрологическая лаборатория ОДО «АТЛАС ИНВЕСТ» приняла успешное участие в программе проверки квалификации «Поверка манометров», провайдером выступил РУП БелГИМ. Проведенные сличения подтвердили квалификацию и уровень нашей

      подробнее

      Режим работы ОДО «АТЛАС ИНВЕСТ» 29.12.22 и 30.12.22

      Уважаемые коллеги! 29.12.22 мы работаем до 14-30. 30.12.22 компания не работает. 03.01.2023 мы работаем в обычном режиме.

      подробнее

      Режим работы 31.12.2021

      Уважаемые коллеги! Сердечно поздравляем Вас с наступающим Новым Годом и желаем в будущем году всем нам удачи! 31.12.2021 мы не работаем, 03.01.2021 работаем в обычном

      подробнее

      Переход на новый стандарт ГОСТ ISO/IEC 17025-2019

      Метрологическая лаборатория ОДО «АТЛАС ИНВЕСТ» осуществила переход на новый стандарт ГОСТ ISO/IEC

      подробнее

      Режим работы 23.09.2020 до 15-00!

      Уважаемые коллеги! 23.09.2020 мы работаем до 15-00. Приносим извинения за доставленные

      подробнее

      Услуги по организации поверки и калибровки.

      «Одно окно» — быстро и удобно

      Мы рады сообщить о запуске новой услуги — организации поверки, калибровки и аттестации различных измерительных приборов и инструментов, средств контроля. Нередко организации имеют обширную номенклатуру СИ, которая требует проведения поверок или

      подробнее

      Теперь мы в соцсетях

      Следуя за временем, теперь мы так же представлены и в социальных сетях, где будем публиковать последние новости, интересные или полезные фотографии и информацию, специальные предложения, акции и т.д. Подписывайтесь, вступайте в наши группы в

      подробнее

      Продлена аккредитация Метрологической лаборатории ОДО «АТЛАС ИНВЕСТ»

      В ноябре 2017 года Метрологическая лаборатория ОДО «АТЛАС ИНВЕСТ» прошла процедуру проверки соответствия требованиям Национальной системы аккредитации Республики Беларусь, и аккредитована на соответствие СТБ 941.3-93 и СТБ ИСО/МЭК 17025-2007. Выданы

      подробнее

      Межлабораторные сличения пройдены успешно

      Метрологическая лаборатория ОДО «АТЛАС ИНВЕСТ» успешно приняла участие в программе проверки квалификации поверочных лабораторий , или иначе говоря, в процедуре межлабораторных сличений результатов поверки нутромера. Результат признан

      подробнее

      Микрометр | Определение, преобразование и факты

      • Развлечения и поп-культура
      • География и путешествия
      • Здоровье и медицина
      • Образ жизни и социальные вопросы
      • Литература
      • Философия и религия
      • Политика, право и правительство
      • Наука
      • Спорт и отдых
      • Технология
      • Изобразительное искусство
      • Всемирная история
      • Этот день в истории
      • Викторины
      • Подкасты
      • Словарь
      • Биографии
      • Резюме
      • Популярные вопросы
      • Обзор недели
      • Инфографика
      • Демистификация
      • Списки
      • #WTFact
      • Товарищи
      • Галереи изображений
      • Прожектор
      • Форум
      • Один хороший факт
      • Развлечения и поп-культура
      • География и путешествия
      • Здоровье и медицина
      • Образ жизни и социальные вопросы
      • Литература
      • Философия и религия
      • Политика, право и правительство
      • Наука
      • Спорт и отдых
      • Технология
      • Изобразительное искусство
      • Всемирная история
      • Britannica объясняет
        В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
      • Britannica Classics
        Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
      • #WTFact Видео
        В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
      • На этот раз в истории
        В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
      • Demystified Videos
        В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
      • Студенческий портал
        Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
      • Портал COVID-19
        Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
      • 100 женщин
        Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
      • Britannica Beyond
        Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
      • Спасение Земли
        Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
      • SpaceNext50
        Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!

      Содержание

      • Введение

      Краткие факты

      • Факты и сопутствующий контент

      Полное руководство по микрометрам

      Узнайте, как правильно калибровать и использовать микрометры, из нашего подробного руководства.

      Что такое микрометр?

      Микрометры (также известные как микрометрические винтовые калибры) являются необходимыми измерительными инструментами , используемыми инженерами-механиками, машинистами и рабочими других технических профессий. Они позволяют рабочим выполнять чрезвычайно точные измерения, которые могут отображаться в британском или метрическом формате.

      Микрометры обеспечивают более высокую степень точности измерения, чем альтернативные инструменты, такие как штангенциркули и штангенциркули. Они доступны в цифровом, циферблатном и нониусном стилях. Термин «микрометр» восходит к неоклассической Греции и буквально переводится как «малая мера».

      Различные типы микрометров имеют диапазон измерения от 25 мм до 1 дюйма. Это соответствует инкрементальным метрическим измерениям 0–25 мм, 25–50 мм, 50–75 мм и так далее. Имперские версии соответствуют размерам 0-1 дюйм, 1-2 дюйма, 2-3 дюйма и т. д. Наборы микрометров в штучной упаковке также можно использовать для снятия показаний микрометров в широком диапазоне размеров.

      Просмотреть все микрометры

      Компоненты микрометра

      Чтобы понять, как работает микрометр, сначала следует рассмотреть основные компоненты инструмента. Анализ компонентов также должен способствовать вашему пониманию того, как читать показания микрометра.

      Рамка

      Рамки микрометра имеют С-образную форму и обеспечивают оптимальное положение наковальни и цилиндра. Рамки могут иметь различные формы и размеры, что обеспечивает желаемую функциональность микрометра. Рама в форме ступицы идеально подходит для проведения высокоточных измерений в ограниченном пространстве.

      Наковальня

      Микрометрическая наковальня должна заметно блестеть. Он должен обеспечить тяготение шпинделя к объекту, который надежно закреплен. Наковальня будет находиться в постоянном контакте с деталью и может отколоться, если не соблюдать высокий уровень осторожности. Качественные модели обычно поставляются в комплекте с микрометрическими наковальнями с твердосплавными наконечниками, что увеличивает срок службы инструмента.

      Гильза или цилиндр

      Круглая гильза или цилиндр микрометра надежно удерживается на месте и имеет линейную шкалу. Также довольно часто на этой части микрометра можно найти маркировку нониуса. Эта шкала позволяет проводить высокоточные измерения в градусах 0,0001.

      Стопорная гайка

      Стопорная гайка микрометра шпинделя является особенно полезной функцией, когда речь идет о сохранении информации об измерении и фиксации шпинделя при измерении небольших партий. Некоторые микрометры поставляются в комплекте со стопорными гайками, а другие имеют стопорные рычаги. Там, где это возможно, рекомендуется выбирать вариант стопорного рычага из-за относительной простоты использования и обслуживания.

      Шпиндель

      Расположенный рядом с измерительными поверхностями микрометрический шпиндель выступает в сторону наковальни в результате прямого контакта с наперстком.

      Наперсток

      Чтобы повернуть наперсток микрометра, следует слегка надавить большим пальцем. Эта часть имеет градуированную маркировку, которая должна быть легко читаемой.

      Храповой ограничитель

      Микрометрический храповой ограничитель находится на конце рукоятки и ограничивает величину давления, обеспечивая движение с откалиброванным крутящим моментом.

      Как работает микрометр?

      Микрометры оснащены калиброванным винтом или резьбой, расположенной внутри шпинделя и обеспечивающей исключительный уровень точности измерений устройства. Винт внутри микрометра используется для преобразования особенно малых расстояний для измерения. Шпиндель можно перемещать, поворачивая храповик или наперсток, пока не будет легкого контакта между шпинделем и наковальней. Каждый поворот шпинделя на 360 градусов приводит к изменению расстояния между измерительными дисплеями на 0,05 дюйма в метрической системе и 0,025 дюйма в британской системе мер.

      Шаг резьбы иглы имеет прямое отношение к уровню точности измерения. Шпиндель прикручивается с очень высокой точностью, при этом измеряемый объект располагается непосредственно между шпинделем и наковальней. Некоторые микрометры оснащены дифференциальными винтами, которые обеспечивают особенно высокий уровень точности измерения.

      Очень важно поддерживать стабильность любого объекта, который вы измеряете микрометром. Объект следует держать параллельно наковальням, и при проведении измерения следует применять постоянный уровень давления.

      Встроенный наперсток с храповым механизмом обеспечивает высокий уровень точности измерения, а эта ключевая часть работает как встроенный динамометрический ключ. Процесс должен продолжаться с поворотом рукоятки храповика до тех пор, пока не будет слышен повторный щелчок. Это обеспечит выполнение измерения с постоянным уровнем крутящего момента.

      Цифровые микрометры имеют электрические схемы, которые позволяют выполнять цифровые измерения и получать исключительно точные показания. Измерение будет четко отображаться на ЖК-экране.

      Зачем использовать микрометр?

      Микрометры специально разработаны для измерения очень маленьких объектов. Они позволяют проводить очень точные измерения любого предмета, помещающегося между наковальней и шпинделем. Стандартные типы микрометров можно использовать для точного измерения предметов длиной, глубиной и толщиной менее одного дюйма. Однако есть некоторые усовершенствованные модели, которые позволяют проводить более точные измерения. Существует также возможность приобретения микрометров с пятками для измерения объектов различной формы и размеров. Портативность, простота использования и постоянство измерений — вот лишь некоторые из ключевых преимуществ микрометра.

      Типы микрометров

      Доступны различные типы микрометров, каждый из которых подходит для различных целей и областей применения. Внешние микрометры являются одним из наиболее широко используемых вариантов, но внутренние и глубинные микрометры являются альтернативой, которая может быть более подходящей для использования в определенных сценариях. Ниже приведены некоторые из наиболее распространенных типов микрометров:

      Шариковые микрометры

      Шариковые микрометры имеют сферические пятки. Они используются для таких целей, как измерение толщины стен и определение расстояний между отверстиями и краями. В отличие от трубчатых микрометров, шариковые микрометры можно использовать для правильной идентификации измерения альтернативных закругленных поверхностей.

      Цифровые микрометры

      Интегрированные с дешифраторами для эффективного определения расстояния, эти микрометры представляют измерения в цифровом формате.

      Микрометры с лезвиями

      Микрометры этого типа поставляются в комплекте с подходящими узкими наконечниками или лезвиями. Они особенно полезны при измерении объектов особой формы, например, с канавками под уплотнительное кольцо.

      Купить

      Трубчатые микрометры

      Трубчатые микрометры предназначены для измерения толщины труб и оснащены цилиндрическими пятками, расположенными перпендикулярно шпинделю. Они позволяют проводить быстрые и точные измерения по сравнению с альтернативными инструментами.

      Другие типы микрометров

      Универсальные микрометры

      Они поставляются в комплекте со сменными пятками, которые могут быть плоскими, сферическими, шлицевыми, дискообразными, лезвийными, остроконечными или остроконечными. Можно ожидать, что вы будете использовать универсальные микрометры с модульными компонентами, которые позволяют использовать внешние параметры, глубину микрофона или другие функции.

      Микрометры шага

      Этот инструмент, также известный как резьбовой микрофон, оснащен специально разработанным набором резьбовых наконечников для успешного определения диаметра винтовой резьбы.

      Микрометры-ограничители

      Микрометры-микрометры, особенно хорошо подходящие для измерения толщины труб, поставляются в комплекте с двумя упорами и двумя шпинделями, функционирующими как эффективные калибры-защелки. Зазоры непосредственно соответствуют верхнему и нижнему уровням допуска.

      Нулевые микрометры

      Нулевые микрометры, обычно имеющие головку с тремя пятками в сочетании с прочным основанием, идеально подходят для точного измерения внутренних диаметров. Они особенно полезны, когда речь идет об измерении объектов, расположенных вокруг машинных жидкостей и охлаждающих жидкостей.

      Настольные микрометры

      Настольные микрометры обеспечивают чрезвычайно высокий уровень точности и обычно используются при проверках рабочих мест. Они позволяют производить измерения с точностью до 20 миллионных долей дюйма с повторяемостью около четверти миллиметра.

      Микрометры V

      Предназначенные для внешних измерений, микрометры V поставляются в комплекте с небольшими V-образными блоками для пятки. Они идеально подходят для измерения диаметра окружности с равноудаленным разделением трех точек. Это позволяет эффективно измерять трехлезвийные концевые фрезы и спиральные сверла.

      Как пользоваться микрометром

      Микрометры — идеальный инструмент для измерения объектов цилиндрической и сферической формы. Для использования микрометра необходимо выполнить следующие действия:

      1. Уделите время ознакомлению с основными техническими терминами
      2. Очистите микрометр, используя мягкую ткань, чтобы удалить любые следы и мусор между пяткой и шпинделем
      3. Начните с размещения измеряемого предмета рядом с наковальней. Важно, чтобы объект был устойчивым и не царапался. Вы можете управлять микрометром свободной рукой или, как вариант, использовать стационарные тиски, оставляя обе руки свободными для управления микрометром
      4. Поверните храповик против часовой стрелки, следя за тем, чтобы отметка 0 на барабане совпадала со шкалой втулки. Продолжайте крутить, пока шпиндель не окажется в тесном контакте с объектом; три клика — хороший ориентир
      5. Блокировку наперстка следует применять, когда микрометр находится в непосредственной близости от объекта. Должна быть возможность регулировки шпинделя по мере необходимости. Как только вы убедитесь, что микрометр выполнил свою функцию, вы можете удалить объект, стараясь не поцарапать поверхности пятки и шпинделя
      6. Наконец, запишите показания, убедившись, что шпиндель остается стабильным

      В следующих разделах вы найдете дополнительную информацию о том, как считывать данные с микрометров определенных типов:

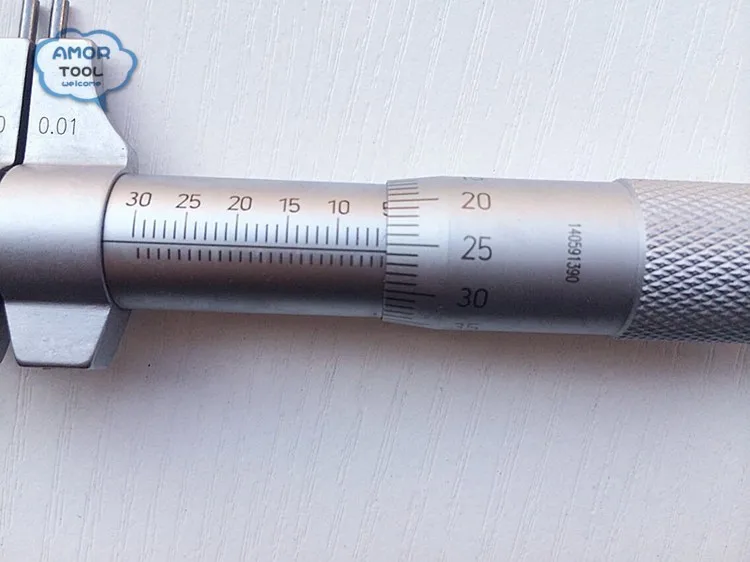

      Метрический микрометр

      При использовании метрического микрометра микрометрические наперстки. Обычно верхняя линия рукава имеет миллиметры, а нижняя линия — полмиллиметра.

      Показания метрического микрометра следует начинать с записи числа миллиметров. Начальное значение 7 соответствует 7 мм. Следует учитывать каждую половинку отметки на наперстке. Это означает внимательное чтение нижней полосы и правильное определение соответствующего числа 0,01 мм.

      Нониусный микрометр

      С помощью микрометра, встроенного в нониусную шкалу, показание следует снимать с индексной линии втулки. Это позволяет получать точные показания в пределах 0,001 мм. Начальное показание следует снимать с гильзы. Измерения, вероятно, будут представлены с интервалом 0,25 миллиметра или 0,025 дюйма.

      Следующим шагом будет снятие показаний с наперстка. Эти измерения, вероятно, будут представлены с интервалом 0,1 миллиметра или 0,01 дюйма. Окончательное показание следует брать по нониусной шкале, которую вы найдете на рукаве, непосредственно рядом с первым набором делений.

      Показания нониуса микрометра отображаются в формате 0,001 мм или 0,0001 дюйма, определяя размер объекта с предельной точностью.

      Вы должны знать, что колебания температуры могут неблагоприятно повлиять на показания микрометра. Не держите микрометр в кармане или в рабочей среде с чрезмерным нагревом.

      Стандартный или имперский микрометр

      Шпиндель имперского микрометра имеет градуировку 40 витков на дюйм. Каждый оборот приводит к перемещению шпинделя вокруг оси на 0,0025 дюйма, что соответствует площади между соседними делениями на втулке.

      На наперстке 25 делений, что означает, что измерения можно разделить на соответствующее количество раз. Видимое показание напрямую соответствует количеству целых делений на шкале рукава, умноженному на 25. Это означает, что результирующий диаметр отображается в тысячных долях дюйма.

      Преобразование микрометров

      В этом разделе подробно описывается, как преобразовать результат микрометра в другую единицу измерения.

      Микрометры в миллиметры

      Самый быстрый и простой способ перевести микрометры (um) в миллиметры — это разделить на 1000. Альтернативный метод — переместить десятичную точку на три единицы левее исходной цифры.

      Микрометры в дюймы

      В каждом дюйме 25 400 микрометров, при этом 1 метр равен 1 000 000 микрометров. Вы также должны знать, что каждый микрометр равен 3,9×10e-5 (где e означает степень).

      Микрометры в см

      1 мкм эквивалентен 0,0001 см (иначе записывается как 10e-4).

      Как откалибровать микрометр

      Чтобы убедиться, что микрометр выдает точные данные, вам необходимо обеспечить постоянную калибровку вашего инструмента.

      Как проверить, нуждается ли мой микрометр в калибровке?

      Стандартные однодюймовые микрометры имеют деление показаний 0,001 дюйма и уровень точности ±0,0001 дюйма. Тем не менее, вы должны убедиться, что и микрометр, и измеряемый объект имеют комнатную температуру для такого высокого уровня точности.

      Проверка показаний микрометра будет включать измерение направляющих блоков для определения желаемой точности. Если известно, что такой калибр имеет размер 0,75000 ± 0,00005 дюйма, то микрометр должен давать показание 0,7500 дюйма. Если соответствующее измерение составляет 0,7503 или более, считается, что микрометр не откалиброван.

      Если вы хотите избежать таких проблем с калибровкой, вы должны проявлять исключительную осторожность, тщательно очищая, используя и храня микрометр для дальнейшего использования. В некоторых случаях может потребоваться выполнить настройку и повторную калибровку микрометра. Однако регулировки будет недостаточно, когда дело доходит до исправления таких проблем, как деформация микрометра или неправильный размер. Для таких экземпляров будет необходим ремонт.

      Калибровка микрометра

      Следующие шаги объясняют, как калибровать микрометр и устанавливать его на ноль.

      • Перед тем, как приступить к калибровке, необходимо убедиться, что инструмент работает эффективно и что нет заеданий или сопутствующих проблем. Вы должны очистить наковальни и убедиться, что показания установлены на ноль
      • Следующим шагом будет проверка микрометра в ряде контрольных точек с использованием концевых мер или альтернативных эталонов с высоким уровнем точности. В каждой контрольной точке следует снимать различные показания. При записи показаний следует учитывать уровень допуска конкретного микрометра
      • Весьма вероятно, что ваш микрометр оснащен маленьким штифтовым гаечным ключом. Это должно позволять поворачивать гильзу относительно ствола, обеспечивая оптимальное изменение положения нулевой линии относительно маркировки барабана
      • .
      • Во втулке можно найти небольшое отверстие, предназначенное для приема штифта гаечного ключа. Выполняя этот процесс калибровки, вы будете уверены, что избежите ненулевой ошибки, которая в противном случае могла бы возникнуть при закрытых губках. Рекомендуется повторить процесс обнуления несколько раз для обеспечения микрометрической точности

      Часто задаваемые вопросы

      Что такое нулевая ошибка?

      Если нулевая отметка на барабане не соответствует нулевой линии на основной шкале, возникает ошибка нуля. Показание на основной шкале также должно быть равно нулю.

      В чем разница между микроном и микрометром?

      Микрон — это единица измерения одной миллионной метра, а микрометр — это измерительный инструмент с калиброванным винтом.

      Что такое микрометрическая точность?

      Микрометрическая точность может рассматриваться в связи с двумя ключевыми факторами: точностью резьбы (или цифровой шкалы) и любыми технологическими ошибками. Ожидаемая точность микрометра, установленная с использованием шкалы нониуса, составляет 0,01 мм.

      В чем разница между микрометром и штангенциркулем?

      Микрометры и штангенциркуль обычно используются для определения размеров различных объектов. Однако существует некоторый контраст между эффективностью и использованием каждого из этих инструментов. Штангенциркули могут использоваться для определения физических размеров, внутренних измерений, внешних измерений и глубины. Однако микрометры обычно используются для более конкретных целей, таких как измерение внешних или внутренних размеров. Ожидаемая точность штангенциркулей обычно составляет ± 0,001, а точность микрометров обычно составляет ± 0,00005.

      Для получения дополнительной информации ознакомьтесь с нашим  полным руководством по суппортам .

      Что такое наименьшее количество микрометров?

      Наименьшее значение микрометра с ручным управлением составляет 0,01 мм. Наименьшее значение цифрового микрометра составляет 0,001 мм.

      Что такое символ микрометра?

      Символ микрометра, используемый Международным бюро мер и весов, — мкм. Микрометр — производная единица длины в системе СИ, равная 1×10-6 метра (стандартный префикс СИ «микро-» = 10-6), что эквивалентно одной миллионной части метра или одной тысячной миллиметра.

      Что больше, нано или микро?

      1 микро эквивалентен 1000 нано.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
