Принцип работы инверторного компрессора холодильника: устройство, плюсы и минусы

Компрессор – элемент холодильника, который отвечает за охлаждение, шум и срок службы техники. Чем он лучше – тем долговечнее будет работать устройство. При этом компрессор может регулировать уровень громкости и выдавать более низкую температуру и скорость заморозки. Инверторный компрессор – улучшенная версия, которая обладает повышенными характеристиками. Разберем принцип работы инверторного компрессора, и как это влияет на холодильник.

Содержание

1. Виды компрессоров холодильника
2. Устройство и принцип работы инверторного компрессора
3. Преимущества и недостатки инверторного компрессора
4. Лучшие производители

Виды компрессоров холодильника

Компрессор холодильника бывает четырех видов:

• стандартный;
• линейный;
• инверторный;
• линейно-инверторный.

Стандартные компрессоры стоят в старых холодильниках, которым уже больше 20 лет. В них инвертор вращает мотор, разгоняет хладагент и, таким образом, происходит работа. Главный недостаток – холодильник работает либо на 100 %, либо на 0%. Никаких режимов охлаждения и гибкой системы.

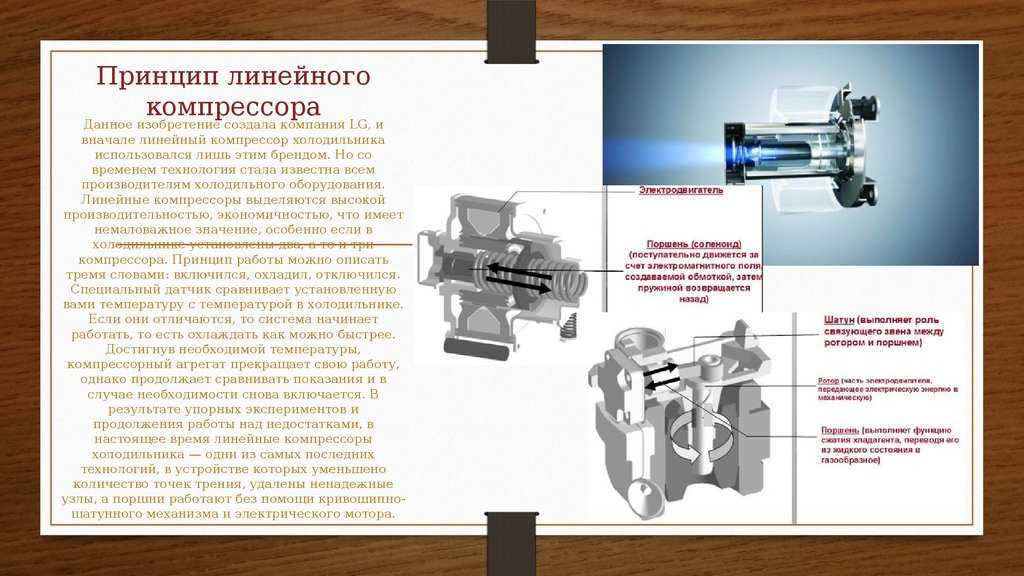

Линейный – аналогичный стандартному варианту. Только в нем нет мотора, а есть катушка, которая вращает аппарат. За счет этого снижается потребление электричества, а также уровень шума. Недостаток все тот же – либо 100 %, либо 0.

Это более технологичный вариант, который ставили в холодильники 10-15 лет назад. Он стоит дешевле, потребляет меньше электроэнергии и экономичнее. Но момент запуска повышает нагрузку на сеть, что может вызвать короткое замыкание. Особенно при учете того, что подключены еще 3-4 прибора в один момент.

Инверторный компрессор – мотор и насос, но главное отличие в том, что там можно регулировать частоту вала. Получается так, что он может работать на разной мощности, а, следовательно – никогда не выключается и всегда поддерживает стабильную температуру. Сочетание предыдущих двух вариантов. Экономичный и тихий. Люди не замечают, как он постоянно работает. Может поддерживать равномерную температуру холодильной камеры в течение дня.

Устройство и принцип работы инверторного компрессора

Устройство работает следующим образом:

• после первого запуска идет заморозка на максимальных оборотах;
• как только заданная пользователем температура достигнута, идет постепенное снижение;
• компрессор работает на 10-20 % мощности в течение всего времени, чтобы поддерживать температуру.

Такой режим работы позволяет нивелировать два главных недостатка других моделей: медленную заморозку и высокий уровень шума при 100 % мощности.

Устройство состоит из вала и помпы. Они разгоняют хладагент. Скорость работы и интенсивность регулируются электроникой, что позволяет пользователю задавать температуру и режим работы изначально.

Холодильник с инверторным компрессором будет работать на пределе мощности только после подключения и при возникновении неполадок. Все остальное время включается режим экономии, который позволяет разгонять температуру не сверху вниз, как на обычных моделях, а равномерно.

К преимуществам инверторного компрессора можно отнести:

1. Холодильник потребляет на 10-20 % меньше электроэнергии. Если учитывать, что он работает постоянно, экономия на оплате счетов – до 3-5 % в месяц.
2. При отсутствии перегрузок срок работы увеличивается в 2-3 раза по сравнению с линейными моделями. Снижаются расходы на починку или замену.
3. Постоянная работа вынудила производителей сделать двигатель практически бесшумным.
4. Температура держится на одном уровне.

Без резких перегрузок компрессор будет экономичнее, чем другие аналоги. Это связано с тем, что он всегда работает на минимальном режиме, что позволяет нивелировать процесс нагрузки на сеть и снизить потребление.

Второй фактор – пониженный уровень шума и удобство. Из-за того, что холодильник не издает звуков, находиться на кухне проще. Вдобавок, нет необходимости сортировать продукты и класть что-то на верхние или нижние полки. Везде температура одинаковая.

К недостаткам можно отнести:

1. Высокую цену. По сравнению с другими моделями на рынке, такой компрессор стоит дороже. К нему идет защитное оборудование, которое предохраняет от перенапряжения. Оно тоже стоит денег.
2. Дорогой ремонт. Из-за высокой цены повышается стоимость на обслуживание. При поломке придется отдать от 10 до 30 % стоимости за работы.
3. Чувствительность к перепадам напряжения. Со старой проводкой устанавливать холодильник с таким компрессором не стоит. Это может привести к возникновению пожара или короткого замыкания от перегрузки сети в один момент.

При всех недостатках компрессор удобнее. Это связано с более низким уровнем шума и сохранением одной температуры. Поздние модели холодильников оснащены датчиками, которые позволяют задавать условия для хранения продуктов.

Лучшие производители

Samsung – лидер по производству бытовой техники. Продукция не премиального ценового сегмента, что делает цены доступными. Редкие поломки холодильников, а также пониженный уровень шума, – вот, что делает этот бренд первым в списке. Когда рассматривается вариант покупки холодильника с инверторным компрессором, в первую очередь, стоит рассматривать эту фирму, так как соотношение цены и качества на уровень выше, чем у конкурентов.

LG – еще один вариант. Но здесь нужно рассматривать конкретную модель и проверять параметры. Может получиться так, что за определенную комплектацию придется переплатить.

Sharp – третий в списке, когда рассматриваются технологичные модели холодильников. Упор не на цену, а на качество электроники. Все схемы выполнены на уровень выше, чем у аналогичных моделей, что делает работу более удобной.

Если выбирать фирму – то Samsung. Но рекомендуется рассматривать конкретные модели. Это позволит понять плюсы и минусы. Не лишним будет почитать отзывы от покупателей, в них есть полезная информация, в том числе и про потребление энергии и уровень шума.

Что такое инверторный компрессор в холодильниках и как он работает?

Компрессор в холодильнике — это одна из самых важных его деталей. Далеко не каждый потребитель знает о том, что компрессоры в холодильниках имеют несколько типов, которые отличаются друг от друга по принципу и эффективности работы. В этой статье мы расскажем своим читателям об одной из таких разновидностей — инверторном компрессоре, который только недавно появился на рынке, но уже активно используется во многих современных холодильниках. Вы узнаете особенности, принцип работы, а также все преимущества и недостатки инверторного компрессора, а также поймёте, почему использующие его модели превосходят свои устаревшие аналоги.

Как работает инверторный компрессор?

Уже привычные для нас линейные компрессоры имеют достаточно устаревший принцип работы: они срабатывают при помощи реле при достижении в ходильной камере определенной температуры и отключаются после определенного промежутка работы. Тот факт, что такие компрессоры постоянно работают на полную мощность, приводит к их постоянному нагреву, что чаще всего со временем приводит их в полную негодность. Кроме того, использование классических линейных компрессоров в современных условиях можно назвать экономически невыгодным, ведь из-за постоянного включения-выключения и работе на полную мощность, такие компрессоры создают дополнительные нагрузки на сеть электропитания, а значит — потребляют достаточно большое количество электроэнергии.

Принцип работы инверторного компрессора в корне отличается от классического линейного. Весь ход его работы заключается в следующих этапах:

1. Происходит запуск компрессора;
2. Начинается его активная работа, в ходе которой холодильная и морозильная камеры охлаждаются;
3. Работа компрессора продолжается, поддерживая тем самым температуру на заданном уровне;
4. С целью сбережения электроэнергии, обороты инверторного компрессора снижаются, не давая при этом ему полностью отключиться.

Работа инверторного компрессора при этом, в отличие от линейных аналогов, происходит в одном темпе, гладко и размеренно. Экономия электроэнергии при таком принципе работы на лицо, ведь холодильнику не требуется большое количество электроэнергии на поддержание компрессора в максимальном темпе работы, а также на постоянное включение-отключение, потребляющее огромное количество энергии. За счёт работы на пониженных оборотах, холодильники с подобными компрессорами не только экономны, но и абсолютно безопасны для ваших продуктов, ведь они поддерживают в обеих камерах стабильную температуру без постоянных перепадов, как у линейных моделей.

Преимущества и недостатки инверторного компрессора

Срок гарантии — это первое, на что стоит обратить внимание в холодильниках с инверторными компрессорами. Производители настолько уверенны в их надёжности, что дают гарантию на свою продукцию до 10 лет.

Несмотря на свою экономичность, подобные холодильники не теряют своей функциональности, а даже наоборот – обеспечивают гораздо более плавную и быструю регулировку температуры в обеих камерах, а также работают гораздо тише, чем модели с линейным компрессором.

Цена – это главный недостаток холодильников с подобными компрессорами. Так как разработка ещё не прижилась на рынке, она считается новшеством, за которое необходимо заплатить на порядок большую сумму, чем за классические модели.

Ещё одним недостатком холодильников с инверторным компрессором можно назвать чувствительность к перепадам электричества. Будьте уверенны, что проводка в вашем доме достаточно надёжна, а в противном случае будьте готовы к походу в сервисный центр.

Подводим итоги

Холодильники с инверторным компрессором – это пока ещё совсем молодое, но высококачественное изобретение современных производителей, которое уверенно завоевывает потребителей по всему миру. Если вы готовы смириться с завышенной ценой в пользу комфорта, бесшумной работы и повышенного качества замораживания – наш интернет-магазин рад предложить вам несколько современных моделей холодильников с инверторным компрессором по оптимальным ценам.



К списку

Как работает инвертор холодильника? – PARTS OF CANADA LTD

Как работает инвертор холодильника? — ЧАСТИ КАНАДА ООО перейти к содержанию


Новейшей технологией, связанной с электродвигателями компрессоров, является инверторная технология. Инверторная технология принесла много преимуществ для пользователей. Давайте узнаем, что такое инверторный компрессор и как он работает?

Что такое инверторный компрессор?

Компрессор представляет собой машину, которая приводится в действие механически для увеличения давления жидкости и уменьшения объема. Большую часть времени газ работает как жидкость. Инвертор представляет собой электрическое устройство, преобразующее постоянный ток (постоянный ток) в стандартный бытовой переменный ток (переменный ток). Инверторный компрессор — это газовый компрессор, который работает с инвертором.

Технология инверторного компрессора
Инвертор управляет скоростью двигателя и регулирует температуру. Инверторные компрессорные агрегаты имеют частотно-регулируемый привод, также называемый инверторным приводом. Этот привод работает для изменения скорости вращения электродвигателя. Это приводит к тому, что компрессор управляет мощностью нагрева или охлаждения системы.

Привод работает за счет преобразования входящего тока и создания тяги необходимой частоты.

Эта технология помогает сделать блоки бесшумными и снизить эксплуатационные расходы.
Принцип работы инверторного компрессора
Это либо спиральный, либо поршневой компрессор. Компрессор использует привод для управления холодопроизводительностью. Это делается путем модуляции мощности для достижения требований.

Инверторный привод управляет скоростью компрессора. Компрессоры обычно рассчитаны на работу с разными скоростями или частотами, и этот привод наилучшим образом использует их.

Для обеспечения правильного вращения также требуется хорошее управление маслом. Диапазон изменения зависит от производителя и конфигурации системы. Инвертор постоянного тока получает питание от однофазной сети, а затем работает над ее преобразованием.
Применение инверторного компрессора

Эта технология успешно используется во многих системах кондиционирования и охлаждения.

1. Приточно-вытяжные установки
Эти системы работают в различных зданиях и офисах. Модуляция мощности в таких местах, кажется, экономит много энергии и становится доступной.

2.Блок управления
Это системы, поддерживающие температуру электронного оборудования и ИТ. Они стабилизируют температуру систем, уменьшают внутренний нагрев и позволяют системе оставаться компактной.

3. Охлаждение процесса
Это происходит на промышленном уровне, где большие части оборудования требуют балансировки температуры.

4. Переменный поток хладагента
VRF является популярным блоком отопления и охлаждения, в настоящее время использующим инверторную технологию в больших масштабах.

5. Компрессоры с двойным инвертором
Компрессоры с двойным или двойным инвертором состоят из двух роторов. Это разделяет и снижает компрессионную нагрузку. В результате охлаждение происходило бы более эффективно, а вращение было бы плавным с меньшими вибрациями. Компрессор с двойным инвертором имеет две камеры сжатия, которые работают с разницей фаз 180 градусов.

Компрессоры с двойным инвертором более совершенны и обеспечивают быстрое охлаждение.
Каковы преимущества инверторного компрессора?
Постоянство температуры. Охлаждающий эффект усиливается, а нагревание удобно избегается.
Инверторные компрессоры более долговечны, чем роторные.
Снижен уровень шума.
Экономит энергию и снижает расходы.

---

Назад к технологиям

Принципы работы инверторов Информация о качестве HVAC 101

Принципы работы инверторов — Новый способ создания сверхэффективных кондиционеров и тепловых насосов с модулирующими компрессорами и двигателями. Несколько лет назад я редко получал электронное письмо с вопросом о том, как работают инверторы, но теперь я заметил, что этот вопрос приходит все чаще и чаще, поэтому я хотел написать статью, чтобы объяснить, как работают инверторы.

Инверторы используются в системах кондиционирования воздуха для регулирования мощности компрессоров и двигателей вентиляторов в диапазоне от 100 % до минимум 20 %, хотя минимальное значение будет варьироваться от производителя к производителю в зависимости от выбора деталей и технических ограничений. Чтобы по-настоящему понять, как работают инверторы, нужно иметь базовое представление об электронике.

Основы работы инверторов — В электронике выпрямитель используется для преобразования мощности переменного тока (переменного тока) в мощность постоянного тока (постоянный ток). Разница между мощностью переменного тока и мощностью постоянного тока заключается в создаваемой синусоидальной волне. Выпрямитель используется для преобразования доступной мощности (переменного тока) в постоянный ток.

Мощность постоянного тока может затем использовать широтно-импульсную модуляцию постоянного тока для изменения частоты после того, как постоянный ток проходит через инвертор, который снова преобразует мощность постоянного тока в мощность переменного тока. Изменяя частоту переменного тока, используемого электродвигателем, можно изменить скорость, тем самым позволяя компрессору и любому другому двигателю, использующему инвертор, модулировать скорость от минимальной до максимальной.

Двигатели, используемые в этом процессе, представляют собой бесщеточные асинхронные двигатели, которые должны быть специально рассчитаны на использование в режиме инвертора.

Модуляция против 100 процентов все время | Основы работы инверторов

Если вам трудно понять вышеизложенное, просто поймите, что двигатель можно модулировать от минимальной до максимальной скорости. Минимум обычно составляет от 10 до 20 процентов, а максимум — 100 процентов от номинальных оборотов двигателя. Двигатель может работать со скоростью, превышающей 100 % номинальных оборотов, однако коэффициент эксплуатации двигателя никогда не должен превышаться. Имея возможность модулировать систему, можно увидеть преимущества системы, основанной на спросе, которая использует только то количество энергии, которое необходимо для выполнения работы.

К этой эффективности также добавляется возможность плавного пуска компрессоров и двигателей вентиляторов, устраняя ток блокировки ротора (LRA) двигателя, преодолевающего начальное сопротивление перехода от полной остановки до 100% за долю секунды. Это происходит со стандартными двигателями PSC. Благодаря устранению LRA или усилителей с заблокированным ротором и модулированию системы в зависимости от нагрузки или потребности кондиционер или тепловой насос будут работать дольше. Кто-то может сказать, что это снижает эффективность.

Проблемы с ездой на велосипеде и износ | Как работают инверторы Основы

Ответ для этих сомневающихся мы должны смотреть на использование системы кондиционирования воздуха или теплового насоса. В разгар лета, когда необходим максимальный спрос, кондиционер или тепловой насос подходящего размера будут включаться и выключаться от 4 до 6 раз в час. Конечно, это зависит от многих факторов, и время цикла во многом зависит от системы. Некоторые неэффективные системы могут вообще не выключаться, в то время как слишком большая система в тесноте будет работать дольше. В любом случае, чтобы получить точный расчет экономии от одной системы к другой, фактическая потребляемая мощность должна быть измерена с помощью обычного кондиционера или системы с тепловым насосом.

Затем можно использовать сравнение с инверторными кондиционерами или тепловыми насосами для расчета экономии при переходе от одной системы к другой. Инверторные системы с управлением плавным пуском исключают LRA и 100% работу системы на полной мощности во время типичных циклов охлаждения. Колебания температуры также уменьшаются с помощью инверторных кондиционеров и тепловых насосов. Меньшее колебание температуры приводит к лучшему комфорту с большей эффективностью.

Управление инвертором – модулирующие компрессоры и двигатели

Теперь, когда мы понимаем основы работы инверторов, как осуществляется управление инвертором. Я могу только предполагать, что типичный термостат HVAC — это только часть управления, поскольку нам нужно знать, когда модулировать компрессор и двигатель вентилятора до более низких оборотов или скорости в зависимости от потребности. Суть в том, что он должен основываться на перегреве змеевика испарителя, чтобы защитить компрессор от засорения жидкостью.
