Как пользоваться индикаторной отверткой и зачем она нужна

Сегодня я расскажу об индикаторной отвертке, для чего она нужна и главное, как ей пользоваться.

Индикаторная отвертка, индикатор фаз или, как её коротко называют в народе, индикатор или пробник — это прибор при помощи которого можно определить фазу – электрическое ток, именно это её основное предназначение.

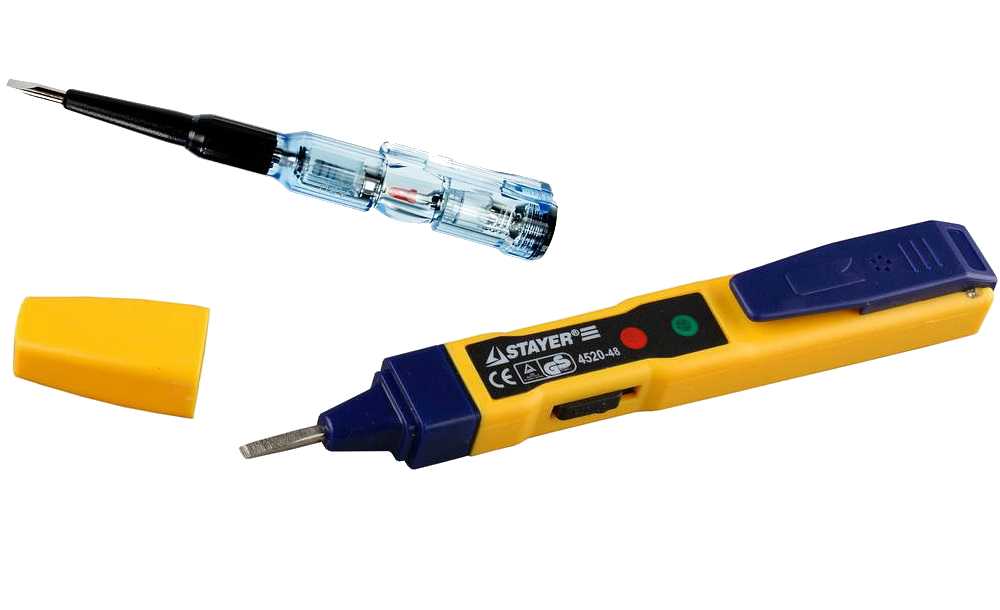

Важно знать, об этом почему-то мало кто говорит, но есть два основных типа индикаторных отверток – пассивные (без батарейки) и активные (с батарейкой).

И их возможности, а главное правила работы с ними сильно различаются.

Давайте рассмотрим их подробнее:

Пассивные индикаторные отвертки, самые простые и надежные, они безошибочно определяют фазу или её отсутствие, плюс могут использоваться по прямому назначению – как отвертка. На этом, прямой функционал пассивного индикатора заканчивается.

Конструктивно такой пробник состоит из прозрачного диэлектрического корпуса, внутри которого последовательно размещены:

— Стальное стержень со шлицевой плоской отверткой на конце;

— Высокоомное сопротивление — Резистор от 500 кОм до 1 МОм;

— Неоновая лампочка;

— Стальная пружина;

— Торцевая заглушка с токопроводящей площадкой;

Чтобы определить такой индикаторной отверткой наличие фазы, например, в розетке, необходимо коснуться концом пробника одного из контактов розетки. При этом, обязательно зажать токопроводящую площадку на противоположном конце отвертки, удобнее всего это сделать большим или указательным пальцем руки. О других способах определения ФАЗЫ подручными средствами своими руками я уже рассказывал в ЭТОЙ статье.

Если при этом лампа засветится – на проверяемом контакте есть напряжение и это фаза, если нет, то, методом исключения – это ноль.

Принцип работы такой отвертки максимально простой: электрический ток в фазном проводнике, по стальному стержню, проходит через высокоомное сопротивление, которое значительно снижает силу тока до безопасной для человека величины, для свечения неоновой лампе достаточно 1-3 мА, человек же начинает ощущать ток с величины 10-20 мА.

Далее электрический ток, проходит галогеновую лампу, стальную прижимную пружину и оказывается на токопроводящей контактной площадке на противоположном конце отвертки.

А как вы помните из школьного курса физики, любому электрическому прибору для работы, нужна не только фаза, но и нейтраль (ноль или заземление). В случае с индикаторной отверткой, заземлением или нейтралью является ваше тело, ведь оно обладает достаточной для этого ёмкостью.

Когда вы касаетесь торца отвертки, то замыкаете электрическую цепь и создаете все условия для того, чтобы лампочка засветилась. Соответственно, если напряжения на контакте нет, этого не происходит. Ярко светить лампа начинает от электрического напряжения в примерно 60 Вольт.

Проверить работоспособность индикатора без батарейки, можно лишь проверив фазу в месте, где вы точно знаете, что есть напряжение, если лампа засветится, вы можете быть уверены, что все элементы цепи исправны.

Гораздо больше возможностей есть у индикаторной отвертки с батарейкой.

Индикаторы со встроенными элементами питания позволяют не только найти Фазу в сети, но и прозвонить провода чтобы оценить их целостность, определить место обрыва в проводниках, проверить предохранители, диоды и даже обнаружить в стене скрытую проводку.

Как я писал выше, обычная индикаторная отвертка, без батарейки, работает лишь от внешнего напряжения, именно оно заставляет лампу внутри корпуса светиться.

Пробник с батарейкой, лишен этого недостатка и за счет внутреннего элемента питания, может и принимать электрический сигнал, и генерировать его, что и делает возможным не только определение внешнего напряжения, но и проверку рабочего ноля или заземления, а также, например, прозвон проводников.

Но давайте обо всем по порядку:

Конструкция активной индикаторной отвертки:

Конструкция в целом схожа с обычным индикатором, но добавляется ряд элементов и в первую очередь это батарейки.

— Стальной стержень с прямой отверткой

— Высокоомное сопротивление (500КОм — 1МОм)

— Светодиод

— Транзистор

— Батарейки 2 шт. на 3 Вольта

— Контактная площадка на торцевом колпачке

Принцип работы также несколько отличается.

Проверка индикатора на работоспособность

Перед тем как приступить к работе, необходимо проверить пробник на работоспособность. Для этого достаточно коснуться одновременно металлического контакта на рукоятке и стального шлицевого стержня отвёртки.

При этом, световой индикатор должен загореться — это значит, что устройство исправно, если не загорается, соответственно, нет. Если так проверять обычную индикаторную отвертку, ничего не произойдет.

ПОИСК ФАЗЫ и ПРОВЕРКА НУЛЯ В РОЗЕТКЕ ИНДИКАТОРОМ

Как я уже говорил, основное предназначение любой индикаторной отвертки – определение ФАЗЫ и НУЛЯ. И если пассивный индикатор фаз, может указать вам лишь фазу, а ноль вы определяете по остаточному принципу, то в активной отвертке, вы можете выявить и то и другое.
Самый простой вариант продемонстрировать работу эту функции – определить фазу и ноль в бытовой розетке.

Чтобы найти фазу прикасаться рукой к верхнему контакту индикатора не нужно, просто, держа отвертку за пластиковую ручку, прижимаем жало к любому контакту в гнезде розетки. Если светодиод в корпусе индикатора загорелся – значит на данном контакте фаза.

Если светодиод не горит, но при касании рукой верхней части индикатора, контактной площадки на торцевой крышке, если он светится — это значит, что на данном контакте ноль и он не оборван.

Таким образом, можно определить наличие электрического тока не только в розетке, но и на контактах электрооборудования, кабелях и даже, в определенных случаях, на корпусах электроприборов, труб или радиаторов отопления. А также проверить работоспособность нуля или заземления.

КАК ПРОЗВОНИТЬ ПРОВОДА ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Индикатор с батарейкой позволяет проверить провода на целостность. Для демонстрации это функции, нужен кабель или провод и доступ до его концов.

Чтобы прозвонить индикатором жилу кабеля или провода на повреждение, нужно зажать верхний контакт на индикаторе и его рабочим концом коснуться жилы провода, а противоположную жилу зажать рукой. Если при этом индикатор загорелся — значит эта жила проводника целая, если НЕТ – жила повреждена. Таким же образом можно проверить ТЭНы или предохранители в электрооборудовании, помните – если они исправны, сигнал должен проходить, и диод в отвертке светится.

ПОИСК ОБРЫВА ПРОВОДА И СКРЫТОЙ ПРОВОДКИ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Еще одной полезной функцией активного индикатора, является поиск обрыва в проводе, находящемся под напряжением или поиск проводки в стене, если она находится неглубоко (в среднем +/- 20мм). И все потому, что индикаторная отвертка с батарейкой способна улавливать электромагнитное поле, возникающее в проводниках при протекании электрического тока.

Еще раз стоит сказать, что это работает лишь на проводах под напряжением! Если вы хотите найти место обрыва в обесточенном проводе, сперва пропустите по нему ток.

При поиске обрыва в проводах, необходимо взяться за щуп индикаторной отвертки голой рукой, а обратным концом с контактной площадкой, вести вдоль обследуемого объекта, в местах где на проводнике будет напряжение – лампа будет светить, в месте обрыва и дальше – потухнет.

Тот же принцип работы и при поиске скрытой проводки. Если электрический кабель неглубоко и отвертка улавливает его электромагнитное поле, вы можете узнать, как он проложен, например, до розетки. Это очень удобно, особенно когда вешаете полку или крепите телевизор.

Чтоб определить как в стене проложены провода с помощью активного индикатора достаточно, взявшись за щуп, голой рукой, водить по стене, вокруг розетки, там, где идут кабели – диод будет светиться.

Индикаторная отвертка должна быть обязательно у любого домашнего мастера в наборе инструментов, это самый простой и эффективный способ определения наличия переменного напряжения бытовой сети, довольно частого этой информации уже достаточно, а для всего остального есть мультиметр.
