Характеристики радиаторов отопления биметаллических радиаторов: Технические характеристики биметаллических радиаторов отопления дома

Характеристики радиаторов отопления биметаллических радиаторов: Технические характеристики биметаллических радиаторов отопления дома

Содержание

Характеристики алюминиевых и биметаллических радиаторов

Мощность радиаторов отопления биметаллических и алюминиевых

Тепловая мощность (или теплоотдача) измеряется в ваттах. От нее зависит то, насколько хорошо оборудование будет греть при идентичных условиях. Также ее учитывают при расчете количества секций.

Мощность 1 секции зависит от материала изготовления, высоты прибора и емкости теплоносителя. Все эти характеристики обязательно указываются в техническом паспорте оборудования, который прилагается к товару.

Мощность 1 секции биметаллического радиатора высотой 500 мм варьируется от 170 до 210 ВТ от 100 до 190 ВТ теплоэнергии, для приборов высотой 350 мм — 120-140 Вт, а для 300 мм – от 100 до 145 Вт теплоэнергии. Специалисты, занимающиеся монтажом отопительных систем в свою очередь, рекомендуют брать за основу нижний критерий или даже еще ниже, так как известны случаи завышения характеристик выпускаемого оборудования производителями. Чтобы избежать ошибок в расчетах и достичь нужной мощности рекомендуется учитывать этот факт.

Также в расчет необходимо брать место монтажа. Если радиатор монтируется под окном или рядом с ним, то необходимо увеличить количество секции, так как вместо 120-150 Вт тепловой энергии от прибора высотой 350 мм в реалии получим всего 100-120 Вт.

Мощность 1 секции в алюминиевом радиаторе Profi 500 по данным производителя находится в пределах 180-230 Вт. Для оборудования высотой в 350 мм этот показатель варьируется от 120 до 160 Вт. У моделей разных производителей мощность разная, стандартов здесь нет.

Рабочее давление

Это важная характеристика оборудования, она показывает, при каком рабочем давлении разрешается эксплуатировать радиатор. В продаже есть алюминиевые радиаторы двух видов: выдерживающие до 16 атмосфер и классические, рассчитанные выдерживать до 6 атмосфер. В зависимости от этих характеристик выбираются радиаторы для эксплуатации в частных отопительных системах или для подключения к тепловым магистралям высокого давления.

В домах с автономной системой отопления среднее значение давления не более 10 атмосфер. В системах, подключенных к центральным сетям отопления рабочее давление выше, оно достигает 15 атмосфер. Если система отопления подключена к тепловым магистралям, то это значение может быть еще выше и достигать отметки 30 атмосфер. Эти данные нужно учитывать при выборе радиаторов.

У каждого вида радиатора свое разрешенное рабочее давление. У биметаллических моделей варьируется от 16 до 49 атмосфер. Точные технические характеристики смотрите в техническом паспорте прибора или выясняйте у консультанта магазина. В сопровождающей товар документации также содержится информация об испытании оборудования под опрессовочным давлением. Это значение в 1,5 раза превышает рабочее давление.

При выборе оборудования учитывают, что в системе отопления централизованного типа стандартное давление не превышает 15 атмосфер, а в индивидуальных автономных системах оно не более 10 атмосфер.

Также нужно знать, что биметаллические радиаторы выдерживают гидроудары до 6 МПа, а алюминиевые всего 4,8 МПа. Исходя из этих характеристик, специалисты рекомендуют алюминиевые приборы использовать в автономных отопительных системах, чтобы они дольше служили, а биметаллические – для подключения к центральному отоплению.

Предельная температура и объем теплоносителя

Радиаторы биметаллического типа выдерживают воду температурой до 90 градусов по Цельсию. А алюминиевые – температуру теплоносителя до 110 градусов С. Объем теплоносителя рассчитывается путем умножения количества секций на емкость одной из них. Он зависит от высоты прибора и толщины оболочки. Для алюминиевых секций это значение – 250-460 мл.

Емкость секций биметаллического отопительного оборудования меньше, чем у алюминиевого. Стандартные значения в среднем следующие: для батареи с межосевым расстоянием 200 мм емкость канала теплоносителя – 0,1-0.16 литров. Для приборов с расстоянием между осями в 350-мм – 0,15-0,2 литра.

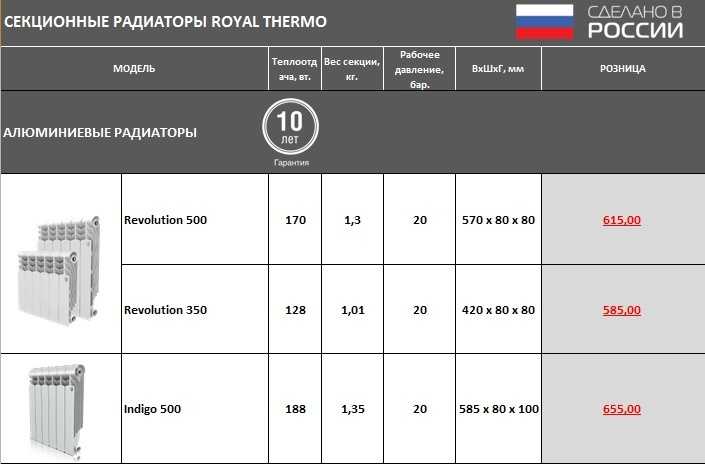

Продукция каждого производителя отличается параметрами и техническими характеристиками, это относится к любому типу отопителей. Например, в алюминиевом радиаторе Profi 500 — это всего 0,28 литра, а на 10-секционный радиатор уйдет 2,8 литра.

Какой радиатор выбрать?

Подведем итоги, биметаллический радиатор рекомендуется устанавливать в городские квартиры, офисы, производственные и промышленные помещения, которые подключены к центральным системам отопления с высоким рабочим давлением. Если у вас собственный коттедж, частный дом или даже резиденция с отдельным котлом отопления, то рекомендуется приобретать алюминиевые радиаторы.

При выборе обращаем внимание не только на рабочее давление и мощность, но и на размеры оборудования. Для стандартных подоконников выбирают модели высотой 500 мм, расстояние до подоконника должно быть около 10-15 см. В ином случае устанавливаем радиаторы высотой 350 мм. Другой немаловажной для потребителя характеристикой является цена оборудования. Алюминиевые приборы стоят дешевле на 15-20 %, чем биметаллические.


технические характеристики, размеры, мощность, теплоотдача и рабочее давление

Как становится понятно из названия, биметаллические радиаторы производятся на основе двух металлов. Такая конструкция представляет собой стальную или медную трубу с надетым на нее алюминиевым каркасом.

Внутренний металл отлично держит давление и хорошо совмещается со стальной центральной системой отопления, широко применяемой в многоквартирных домах.

Алюминий обладает высокой теплоотдачей, а в комплексе эти два металла обеспечивают надежную и высокоэффективную работу в части обогрева помещений. Биметаллические батареи стали рациональной альтернативой чугунным и стальным изделиям аналогичного назначения, так как обходят их по всем качественным показателям.

Подробный анализ

По аналогии с чугунными, эти батареи могут функционировать при любой системе отопления. Наружное покрытие биметаллических радиаторов выполнено из высококачественного лакокрасочного напыления и не требует периодического перекрашивания.

Помимо эстетичного внешнего вида современных батарей покупателей в большей степени интересуют их технические характеристики. Они ограничиваются тремя основными показателями.

Теплоотдача

Измеряется в ваттах (Вт). Производители вычисляют эту величину, беря за основу температуру теплоносителя 90 градусов по Цельсию (100 – 200 Вт для каждой секции).

Рабочее давление

Измеряется атмосферами (атм) или мегапаскалями (МПа). Биметаллические радиаторы рассчитаны на 16 – 35 атм, учитывая, что в сети центрального отопления это значение не превышает 15 атм; при индивидуальном обогреве цифра еще меньше.

Межосевое расстояние

Этот параметр указывает на расстояние в миллиметрах между верхними и нижними коллекторами. Стандартные размеры составляют 200, 300, 350, 500, 800 мм.

Особенности отопительного прибора

Радиаторы из стали (меди) и алюминия обеспечивают бесперебойную подачу тепла благодаря некоторым особенностям:

  • способны выдержать давление в диапазоне 20 – 35 атмосфер;
  • гарантируют эффективное функционирование на протяжении 20 лет;
  • обладают высокой теплоотдачей (170 – 190 Вт при межосевом расстоянии в 500 мм) и особой прочностью;
  • в зависимости от производителя способны выдержать температуру теплоносителя от 90 до 135 градусов по Цельсию;
  • комплектуются терморегулятором и могут отключаться по отдельности;
  • выполняют функцию батареи и конвектора одновременно;
  • имеют компактные размеры;
  • сопровождаются гарантией от производителя на срок до 25 лет.

Устойчивость к гидравлическому удару

Также к неоспоримым преимуществам, которыми обладают биметаллические радиаторы в сравнении с аналогичными элементами отопления, можно отнести их устойчивость к гидравлическим ударам, которые характерны для центральной системы во время сезонных испытаний.

Антикоррозийность

В процессе эксплуатации с теплоносителем (водой) непосредственно контактирует сталь, что гарантирует батареям противокоррозионные свойства и устойчивость к окислению.

Еще лучше в таких условиях себя зарекомендовала медь.

Размеры и вес

К тому же каналы таких батарей имеют небольшие диаметральные размеры, что позволяет уменьшить количество теплоносителя в несколько раз, а также ускорить реакцию батареи на команду термостата. Это особо актуально при устройстве автономного отопления в квартирах и частных домах.

Внешне такой отопительный прибор не отличается от алюминиевого аналога, и чтобы не ошибиться при выборе, необходимо обращать внимание на вес изделия, который у биметаллической батареи на 60% больше.

Она несколько дороже, нежели остальные приборы, но и технические характеристики, которыми обладают данные коммуникационные элементы отопления, значительно выше.

Учитывая показатели рабочей производительности и отличную износостойкость, они полностью окупают себя за время длительной эксплуатации в условиях некачественного теплоносителя, гидравлических и воздушных ударов.

Недостатки устройства

Согласно производственной технологии, батареи из двух металлов можно разделить на два вида: изделия на основе стального каркаса и отопительные приборы, усиленные стальными трубками. Если к первому типу нет особых требований, то во втором случае особое внимание необходимо уделить надежности крепления стальных вкладышей.

У алюминия и стали разная степень теплового расширения, что может привести к смещению детали при ее недостаточной фиксации. Такой дефект приводит к перекрыванию нижнего коллектора и сбою в работе системы.

Из-за различных коэффициентов расширения металлов изменяются их линейные размеры, поэтому в момент нагрева работа радиаторов сопровождается посторонними звуками. Это, пожалуй, и все недостатки устройств, с которыми можно столкнуться.

Расчет количества секций

В зависимости от производителя и модели размеры секций биметаллических радиаторов могут отличаться между собой. Как правило, в продажу поступают приборы в виде наборных секций (по 10 шт).

От количества радиаторных сегментов зависит обогревательная мощность и, соответственно, температура воздуха в помещении.

Формула расчета

Принято считать, что одно секционное отделение отапливает пространство, равное 2 м². Однако существует более точная формула, согласно которой подсчеты будут более корректными.

Выглядит она следующим образом: А = Бx100/В, где А – количество секций, Б – площадь комнаты, В – мощность радиатора (указана производителем на упаковке или в сопроводительных документах).

Пример вычисления

Произведем расчеты на примере помещения, площадь которого равна 20 м², а мощность радиаторов – 180 Вт. В виде формулы это будет: А = 20х100/180, где в итоге мы получим А = 11,1. Можно округлить полученное значение до 11, и получится, что на такую комнату потребуется батарея, состоящая из 11 сегментов.

Если помещение находится в углу здания и продувается сквозняками, количество секций можно увеличить, тем самым обеспечив большее поступление тепла.

Правила монтажа и эксплуатации

Процесс установки радиаторов отопления основывается на их технических характеристиках и выполняется согласно инструкции производителей.

Промывка прибора

Перед началом основных работ отопительные коммуникации необходимо промыть не щелочным раствором.

Чтобы исключить протечку теплоносителя, ни в коем случае нельзя зачищать контактные поверхности материалами с абразивными частицами.

Выпускной клапан

Каждая батарея снабжается клапаном, обеспечивающим выпуск воздуха из батареи. Правильность его установки регулируется многозаходной резьбой, при этом усилие закручивания ограничивается значением в 20 кг. Во избежание загрязнения рабочей зоны клапанов, подающие системные стояки комплектуются специальными фильтрами.

Правильно вмонтированное выпускное устройство запирается после стравливания воздуха, при этом радиатор должен быть полностью заполнен теплоносителем.

Расстояние от плоскостей

На этапе составления проекта необходимо руководствоваться рекомендациями относительно расстояния биметаллических радиаторов от несущих плоскостей (от стены минимум 3 см, от пола и подоконника – не менее 10 см).

Этапы установки

Весь монтажный процесс можно разбить на несколько этапов:

  1. разметка мест, на которых будут закреплены кронштейны;
  2. установка кронштейнов при помощи дюбелей или цементного раствора;
  3. установка радиатора путем навешивания горизонтальных межсекционных головок на кронштейны;
  4. соединение батареи с коммуникацией при помощи крана или термостатического клапана;
  5. установка выпускного клапана в верхней части батареи.

Советы по эксплуатации

После установки биметаллических радиаторов не рекомендуется дополнительно накрывать их экранами или ширмами, так как это приведет к ухудшению рабочих условий оборудования, а значит, теплоотдача будет снижена. Учитывая современный эстетичный внешний вид батарей, эта мера будет лишней.

Обслуживание коммуникаций не требует особых приспособлений и не займет много времени. Достаточно протирать их от пыли по мере необходимости салфеткой, смоченной в моющем растворе.

технические характеристики, теплоотдача, мощность, размеры и констукция

Как известно, в России и близлежащих странах холодный период времени длится около полугода. И все это время помещения нужно отапливать. Многие десятилетия практиковалось использование чугунных отопительных установок. В настоящее время на фоне разнообразия рынка радиаторов и других обогревательных приборов, безусловно, чугунные образцы кажутся громоздкими, тяжеленными. К тому же, их монтаж является достаточно трудоемким, полости быстро засоряются и механический сор откладывается на стенках радиаторов. Их использование в течение длительного времени было продиктовано их прочностью и надежностью, очень важными качествами для любых приборов. Они соответствовали требованиям сохранения нужной температуры до 18-20°С как в домах и квартирах, так и рабочих помещениях. В настоящее время появились достойные заменители — биметаллические радиаторы отопления, технические характеристики которых мы и рассмотрим ниже.

Биметаллический радиатор отопления

  • Технические характеристики биметаллических  обогревательных приборов
  • Выбор  биметаллического радиатора
  • Монтаж и особенности установки
  • Расчет количества секций батарей для помещений

Технические характеристики биметаллических  обогревательных приборов

Современные обогревательные приборы отличаются легковесностью, высоким качеством и отличной проводимостью тепловой энергии, достаточно просто производится их монтаж. Поверхность обогревателей является металлической, она легко вбирает в себя тепло и отдает в пространство помещения, быстро его обогревая. Температура поверхности всегда выше, чем температура воздуха.

Технические характеристики биметаллических батарей некоторых производителей

Современные радиаторы отопления биметаллические, характеристики которых вам понравятся, эстетичны в плане внешнего дизайна, легко вписываются в интерьер. Размеры биметаллических радиаторов отопления бывают разными, что позволяет выбрать их легко. Благодаря заградительным решеткам повышается их безопасность. Высокому качеству  радиаторов должны соответствовать следующие характеристики:

  • Высокая прочность;
  • Поддержание давления свыше 25-30 атмосфер;
  • Выдерживание давления движущей горячей воды.

Биметаллические радиаторы соответствуют этим характеристикам, при этом они обладают приятным внешним видом.

К другим важным показателям биметаллических радиаторов относят такие:

  • Длительный срок функционирования;
  • Повсеместная теплоотдача биметаллических радиаторов отопления во все части помещения;
  • Устойчивость к механическим повреждениям;
  • Эстетичный внешний вид.

Биметаллические радиаторы годны и эффективны даже в помещения с повышенной влажностью. Они не подвержены разрушению коррозией. Этому способствует изготовление верхней поверхности радиатора из листовой стали. Благодаря небольшому размеру каналов внутри радиаторов горячая вода более оперативно поступает из центральной отопительной системы или котлов. Радиаторы отопления биметаллические, высота 300мм являются более дорогостоящими, но надежность и долговечность эксплуатации того стоят. К тому же, в первые же годы благодаря своей экономичности эти затраты сполна окупаются.

Радиатор отопления в ванной комнате

Выбор  биметаллического радиатора

После принятия решения о замене чугунного радиатора на биметаллический образец или приобретении нового  подобного устройства необходимо остановиться на конкретной модели. Для окончательного выбора необходимо:

  1. Остановиться на каком-либо виде радиатора;
  2. Исследовать рынок материалов для изготовления радиаторов;
  3. Определить коэффициент полезного действия для анализа таких параметров, как пропускная способность и теплоотдача биметаллических радиаторов отопления, расчет которой требуется отдельно произвести;
  4. Осуществить замер веса прибора, отчего будет достаточно легко понять, из какого материала он изготовлен. Например, биметаллические радиаторы внешне схожи с алюминиевыми, но обладают разницей в весе на 55%.

Биметаллические радиаторы могут производиться:

  • С применением цельной стали, фиксируемой на каркас радиатора по всем техническим требованиям;
  • С использованием стальных листов не по всей поверхности приборов, а в местах расположения трубок для нагревания.

В первом случае радиаторы отопления биметаллические, высота 800 более защищены от коррозии.При использовании листов из стали необходима более точная и скрупулезная сборка во избежание смещения пластин, и, как следствие, снижения КПД.

Есть своеобразная особенность у биметаллических радиаторов – впоследствии нагревания металла и его расширения возникают определенные шумы и звуки циркуляции горячей воды.

Так же полезно знать, что лучше выбрать — алюминиевые или биметаллические радиаторы, о их достоинствах и недостатках.

Монтаж и особенности установки

Монтаж любого устройства начинается с инструкции, в которой отражается конструкция биметаллических радиаторов отопления, все элементы, этапы сборки и общие разъяснения и рекомендации по монтажу и использованию прибора. Но любой пользователь не сможет самостоятельно произвести корректный монтаж радиатора, даже внимательно изучив все прилагаемые сопроводительные материалы.

Монтаж биметаллического радиатора

Монтаж биметаллических радиаторов сможет выполнить только высококвалифицированный специалист с глубокими теоретическими знаниями и практическими навыками сантехнического ремонта и монтажа. Приглашая такого мастера, необходимо обязательно спросить о наличии лицензии на право произведения сантехнических работ.

Важным этапом в монтаже радиаторов является грамотное размещение клапана, используемого для высвобождения воздуха, скопившегося внутри радиаторов и дальнейшей нормальной работы обогревательного прибора и циркуляции тепловой энергии. Необходимы специальные фильтры, которые монтируются прямо перед клапанами.

Благодаря фильтрам происходит недопущение загрязняющих частиц в клапаны. Такие частицы, как правило, содержатся в воде. После полного монтажа системы спускается воздушная пробка в батарее и проверяется действие клапана.

Основные этапы работы:

  • Осуществление замеров мест расположения крепежных элементов;
  • Фиксация крепежных деталей с помощью дюбелей и цемента;
  • Выполнение установки, требующей точного соблюдения конкретных пропорций;
  • Монтаж и тестирование клапана.

Расчет количества секций батарей для помещений

Обычно в инструкции производителем указывается мощность биметаллических радиаторов отопления. На основе ее и производят расчет необходимого числа секций батареи.  Если инструкция не содержит таких данных, можно воспользоваться нашим ресурсом для выяснения мощности радиатора данной конфигурации. Для каждого помещения подобный расчет выполняется отдельно.

Формула расчета основных показателей:

А = Б  х 100/В, где

А– нужное число секций батареи,

Б – площадь помещения, которое необходимо отопить,

В –  собственная тепловая мощность биметаллических радиаторов отопления.

Например, нужно отопить комнату площадью 12 м кв. Высота потолка – 3,5 м. Мощность 1 секции батареи. В итоге:

А = 12 х 100/200 = 6 секций

Если окончательное значение – не целое число с десятичным показателем, желательно его округлить в большую сторону. Лучше немного больше тепла, чем если его не хватит для обогрева. Размеры биметаллической батареи отопления существуют разные, поэтому вы сможете легко скомбинировать их.

Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача

Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то, наверное, помните, что при всех своих положительных качествах эти приборы обладают рядом существенных недостатков, которые не позволяют полноценно использовать их в городских квартирах. Сейчас мы поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к коммунальным сетям отопления.

Содержание

  • Устройство биметаллических радиаторов
  • Размеры
  • Расчет радиатора
  • Конструктивные особенности
  • Емкость секции и присоединительные размеры
  • Рекомендации по выбору биметаллического радиатора

Устройство биметаллических радиаторов

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

  • Прочность. Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
  • Экономичность. Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
  • Долговечность. Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.

Размеры

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно приборы отопления устанавливаются под окном, для того чтобы создать тепловую завесу холодному воздуху, проходящему через остекление. Радиатор должен поместиться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размеры радиаторов отопления по высоте имеют стандартные значения. Выпускаются приборы с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в наименовании модели.

Размеры секции радиатора

Однако следует иметь в виду, что межосевое расстояние – это не полная высота корпуса, а только лишь длина отрезка между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив к межосевому расстоянию 80 мм.

Так, например, радиатор с маркировкой 350 займет примерно 430 мм, а 500-я модель – примерно 580 мм.

Необходимо иметь в виду, что технические нормы предусматривают расстояние не менее 100 мм от корпуса прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетным путем. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится одинаково.

Технические требования к отоплению домов в средней полосе России определяют мощность, необходимую для обогрева 1 м2 площади, равной примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной секции. Иногда этот параметр называется немного по-другому – теплоотдача секции. Зная мощность, количество секций можно вычислить по формуле:

N=S*100/Q,

где N – искомое количество, S – площадь помещения, Q – мощность одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов равна 80 мм, теплоотдача обычной 500-миллиметровой секции – около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м2, то для ее отопления понадобится 12 секций, а ширина такого радиатора составит около 1 м.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого состоит в том, что по его внутренней поверхности проложены стальные вкладки, защищающие материал корпуса от коррозии.

Стальные вкладки могут устанавливаться в разных частях радиатора:

  • Различные типоразмеры радиаторов из биметалла

    В простых моделях стальная сердцевина присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хотя и превосходят алюминиевые аналоги, но степень защиты корпуса и прочность у них все же недостаточна;

  • Более дорогие радиаторы представляют собой цельный стальной каркас, который под давлением заливается алюминием. Это настоящий биметалл, и именно такие батареи рекомендуется устанавливать в городских квартирах.

Емкость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора, емкость секции у него еще меньше, чем у алюминиевого. С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции – это снижение необходимого количества теплоносителя и тепловой инертности, а в результате – комфорт в управлении и экономия энергии. Но не надо забывать, что слишком узкие каналы могут засоряться мусором и шламом, которые неизбежно присутствуют в современных отопительных сетях.

Ширина канала зависит от толщины стенок стальной вкладки. Чем толще стенки, тем лучше характеристики прочности и долговечности радиатора, но тем уже каналы для теплоносителя.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. При этом емкость секции зависит от межосевого расстояния:

  • Для батареи с расстоянием 200 мм – 0,1-0,16 л;
  • Для 350-мм батарей – 0,15-0,2 л;
  • Для 500-мм – 0,2-0,3 л.

Как мы видим, объем теплоносителя у таких радиаторов действительно небольшой. Например, популярный 10-секционный нагреватель RIFAR высотой 350 мм вмещает всего 1,6 л. При этом он способен обогреть площадь до 14 м2, а его ширина – 80 см. Правда, весить он будет 14 кг. Это как раз и говорит о том, что радиатор биметаллический – обычно они тяжелее алюминиевых в 1,5-2 раза.

Большинство биметаллических радиаторов продается по одной секции. Это удобно, т. к. можно купить ровно столько секций, сколько нужно, чтобы обеспечить требуемую мощность. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два – левую.

Рекомендации по выбору биметаллического радиатора

Устанавливать биметаллический радиатор имеет смысл только в городскую квартиру. Если у вас частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с нужной теплоотдачей рекомендуется принимать во внимание следующие характеристики:

  1. Рабочее давление. Оно обычно не превышает 15 атмосфер. Радиатор должен выдерживать такую нагрузку;
  2. Мощность. Необходимо рассчитать количество секций по приведенной выше методике;
  3. Размеры. Ширина радиатора определяется количеством секций, а высота – межосевым расстоянием. Для стандартных подоконников высотой 80 см подойдет 500-я модель, если же она не помещается – нужно брать 350-ю модификацию;
  4. Толщина стальных вкладок. Убедитесь в том, что она не слишком маленькая. Косвенным показателем толщины вкладок является вес прибора;
  5. Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминиевых.

Если вы все сделаете правильно и выберете подходящий радиатор, тепло в вашем доме не будет в дефиците даже в сильные морозы.

какие лучше для отопления, батареи биметалл российского производства, какой лучше выбрать, отечественные производители

Содержание:

Устройство биметаллических батарей
Основные отличия биметаллических приборов от полубиметаллических радиаторов
Биметаллические радиаторы
Полубиметаллические радиаторы
Секционные и неразборные радиаторы
Выбор биметаллических приборов отопления — какие лучше
Положительные характеристики биметаллических батарей и их недостатки
Определение количества секций биметалла
Основные производители биметаллических радиаторов

Уже по названию, биметаллические радиаторы, можно понять, что для изготовления такого оборудования используется композиция двух металлов. Такое оборудование появилось в европейских странах более полувека назад и с тех пор пользуется огромной популярностью. Это объясняется надежностью и эффективностью использования в любой системе отопления.

Для тех, кто решается на замену элементов отопительной системы, актуальным является вопрос, какие биметаллические батареи лучше, и какими критериями руководствоваться при выборе оборудования.


Устройство биметаллических батарей

Батареи отопления биметаллические состоят из двух частей, каждая из которых изготовлена из разного металла. Внутренняя часть радиатора изготовлена из металлов, устойчивых в агрессивной среде нагретого теплоносителя, в большинстве случаев это нержавеющая сталь или медь. Трубки из этих материалов установлены в вертикальном и горизонтальном положении, по ним движется теплоноситель.

Наружной частью радиатора является алюминиевый кожух с ребрами. Использование алюминия для изготовления этой части позволяет обеспечить быстрый прогрев радиаторов и отдачу тепла в помещение. Выбор этого материала для внешней части конструкции объясняется отличной теплопроводностью.


Соединение внутренних и внешних частей каждой секции осуществляется посредством точечной сварки или литьем под давлением. Сборка секций в батарею выполняется стальными ниппелями с использованием термостойких резиновых прокладок, способных выдерживать температуру до 2000С. Помимо этого радиаторы могут быть монолитными, для их изготовления применяют аналогичные материалы.

Каждый производитель указывает в паспорте свое значение опрессовочного давления биметаллического радиатора, так как этот показатель определяется размером батареи и материалом изготовления ее внутренней части.

Высокая теплопроводность приборов делает их более эффективными по сравнению с чугунными батареями (подробнее: «Чугунные или биметаллические радиаторы – преимущества и недостатки, какие лучше выбрать»).

По внешнему виду российские биметаллические радиаторы отопления похожи на алюминиевые модели, но по массе имеются серьезные различия. Стальная трубная внутренняя часть делает биметаллические батареи тяжелее алюминиевых моделей почти на 50%. Не допустить ошибок при выборе радиаторов помогает сертификат соответствия и сопроводительная техническая документация, которая должна прилагаться производителем к каждой партии оборудования. В специализированном магазине такая документация хранится у продавца.

Основные отличия биметаллических приборов от полубиметаллических радиаторов

Параллельно с биметаллическими батареями в продаже имеются полубиметаллические радиаторы отопления российского производства. Прежде чем выбрать подходящее оборудование необходимо разобраться в их основных отличиях.

Биметаллические радиаторы

Батареи такого типа имеют алюминиевый внешний кожух. В процессе производства стальные сердечники укладывают в специальные формы, которые под давлением заполняют алюминием. Этот материал обладает хорошей теплопроводностью, но не способен противостоять агрессивной среде и сильному нагреванию. Алюминий в радиаторах отопления биметалл не контактирует с жидкостью, а выполняет функцию теплообменника. Конструкции такого типа могут быть установлены в центральной или автономной системе отопления. При этом для второго варианта производят модели с медным сердечником, а не из нержавеющей стали. Дело в том, что автономные системы используют в качестве теплоносителя особый антифриз, с которым «не дружат» даже нержавеющие стальные трубы.


Полубиметаллические радиаторы

Для такого оборудования характерно изготовление внутренних каналов из разных металлов. К примеру, вертикально расположенные трубы могут быть стальными, а горизонтальные – из алюминия. Возможна обратная комбинация, в любом случае полноценными биметаллическими радиаторами их назвать нельзя.

При решении вопроса, какой лучше выбрать радиатор биметаллический, следует помнить, что полубиметаллические батареи не рекомендуется монтировать в системах центрального отопления, которые не гарантируют высокое качество теплоносителя и допускают содержание достаточно высокой концентрации щелочей. В этом случае алюминиевые части легко подвергаются коррозии и могут «заразить» стальные элементы радиатора. Помимо этого не исключено смещение некоторых алюминиевых элементов в результате теплового расширения под воздействием высокой температуры. Это может стать причиной протечек и аварийных ситуаций.

По внешнему виду биметаллические радиаторы и полубиметаллические батареи отличить невозможно. Поэтому чаще всего потребитель делает выбор в пользу второго варианта, обращая внимание на более низкую стоимость. Однако следует помнить, что надежность первого варианта существенно выше.

Решая вопрос, какие лучше батареи отопления биметаллические для самостоятельного монтажа, рекомендуется отказаться от полубиметаллических радиаторов. Только так можно рассчитывать на надежность и эффективность системы отопления. Однако следует знать, что, в крайнем случае, допускается возможность установки полубиметаллического радиатора в автономной системе.

Секционные и неразборные радиаторы

Выше было отмечено, что радиаторы отопительные биметаллические могут состоять из нескольких секций или быть неразборного типа.

В первом случае каждая горизонтальная секция внутри имеет трубу, с двух сторон которой нарезана резьба. С ее помощью вкручиваются соединительные ниппеля с резиновыми прокладками для уплотнения. Именно места соединения являются самым слабым местом в секционных батареях, более всего склонных к повреждениям. Кроме того высокая температура и высокое давление в системе также становятся причиной протечек в этих местах. В результате сокращается время между профилактическими работами. Однако положительный момент у секционных радиаторов все-таки имеется. В случае повреждения одной из секций заменяют или удаляют лишь элемент, вышедший из строя. Это следует учитывать при определении, какие лучше радиаторы биметалл.

Монолитное изготовление биметаллических радиаторов позволяет избежать множества неприятностей. Технологический процесс подразумевает изготовление цельного коллектора из нержавеющей стали или меди, его размещение в специальной форме, которая впоследствии заливается алюминием под давлением. На выходе получаются монолитные биметаллические батареи.


Недостатком монолитных радиаторов является отсутствие ремонтопригодности. Протечка в такой батарее требует ее полной замены.

Сравнивая характеристики радиаторов двух типов и определяя, какие лучше биметалл радиаторы отопления, можно отметить следующее:

  • Срок службы радиаторов секционного типа составляет 30 лет, монолитные изделия могут эксплуатироваться в течение полувека.
  • Рабочее давление секционных батарей не превышает 25 бар, монолитных – может достигать 100 бар.
  • Что касается стоимости, то монолитные радиаторы стоят почти на 20% дороже секционных батарей.
  • Секционные отечественные радиаторы отопления позволяют регулировать количество тепла в помещении путем установки или удаления определенного количества секций. В случае с монолитными батареями такая возможность отсутствует, поэтому перед их приобретением необходимо точно определить требуемую мощность.

Кроме того, выбирая секционные или монолитные батареи, во внимание принимаются особенности отопительной системы. К примеру, системы многоэтажных домов характеризуются высоким давлением и наличием гидроударов, в результате которых могут пострадать соединительные узлы секционных радиаторов. Чтобы решить, какой выбрать радиатор биметалл, не допускающий образования протечек, следует приобретать монолитные приборы.

Выбор биметаллических приборов отопления — какие лучше

Остановив выбор на конкретной модели, следует принимать во внимание не только перечисленные характеристики.

Существуют и другие критерии, от которых зависит качество и эффективность работы биметаллических радиаторов, а также срок их службы:

  • Радиатор должен иметь конструкцию, которая способна работать в режиме высокого давления и гидроударов. Этот фактор особенно важен для централизованной системы отопления, где рекомендуется использовать усиленные биметаллические радиаторы отопления. Следует обратить внимание на величину опрессовочного давления.
  • Материал, используемый для изготовления радиаторов, должен быть устойчивым к воздействию агрессивной среды теплоносителя низкого качества, для которого характерно высокое содержание щелочи или кислоты. Особенно это касается радиаторов, установленных в квартирах многоэтажных домов.
  • Также материал радиаторов должен быть устойчив к возникновению электрохимической коррозии.
  • Корпус батарей должен быть прочным, способным выдерживать механические воздействия различной степени. Качество алюминиевых радиаторов можно проверить, нажимая пальцами на ребра. Изделия низкого качества в этом случае сгибаются или трескаются.
  • Для изготовления внутренних рубчатых каналов должен использоваться один металл, причем лучше, если предпочтение отдано качественной нержавеющей стали.
  • Внутренняя труба должна иметь толщину стенок более 3-3,5 мм.
  • Качество прокладок, которые используются в секционных радиаторах, также имеет большое значение. Качественные и эластичные прокладки делают соединение герметичным и надежным, поэтому для изготовления этих элементов должна использоваться резина или силикон. Для проверки качества прокладку сгибают несколько раз. Следует помнить, что жесткий уплотнитель может через некоторое время потребовать замены.
  • Радиаторы секционного типа должны оснащаться высококачественными стальными ниппелями, чтобы в процессе соединения секций не произошло стирание резьбы или повреждения внутренних частей этого элемента.
  • Особое внимание при выборе, какие лучше биметаллические радиаторы отопления, уделяется размеру секций. Для высокой теплоотдачи сечение секции должно быть 8*8 см, при меньших параметрах эффективность радиатора становится значительно ниже. Иногда производители снижают стоимость изделий, делая меньше размер секций. В этом случае следует понимать, что тепловая мощность таких радиаторов будет несколько ниже.
  • Выступающие ребра качественного радиатора должны иметь толщину не меньше 1 мм. Меньший размер свидетельствует о пониженной прочности верхнего кожуха батареи и низкой теплоотдаче, так как теплообменные пластины в этом случае тонкие, следовательно, теплоемкость их также занижена.
  • Некоторые изготовители пытаются сэкономить на качестве ниппелей и прокладок, что также свидетельствует о низком качестве биметаллических радиаторов. Не рекомендуется делать выбор в пользу этих изделий.
  • Срок эксплуатации, указанный производителем, также говорит о качестве радиаторов. В среднем биметаллические секционные батареи безупречно служат до 30 лет, в то же время эксплуатационный срок монолитных изделий достигает полувека. Поэтому приборы с гарантированным сроком 1-2 года могут быть некачественными, а производитель, неуверенный в своей продукции, не может гарантировать более долгое использование. Это очень важно при определении, какие лучше производители биметаллических радиаторов отопления.

Положительные характеристики биметаллических батарей и их недостатки

Выбирая ту или иную марку биметаллических радиаторов отопления, следует обратить внимание на его преимущества и недостатки.

С положительной стороны биметаллические радиаторы характеризуют следующие качества:

  • Сочетание с любым современным интерьером жилого и офисного помещения.
  • Различное цветовое оформление. Биметаллические радиаторы имеют разную расцветку, но при необходимости можно покрасить прибор в нужный цвет. Для этого можно воспользоваться специальным термостойким составом, который выдерживает нагревание до 1500С.
  • Безопасность обеспечивается гладкой поверхностью и скругленными углами, следовательно, снижается риск получения травм. Это дает возможность устанавливать радиаторы в помещениях для детей.
  • Большой гарантийный срок эксплуатации радиаторов высокого качества от лучших производителей радиаторов отопления при условии правильного использования.
  • Совместимость с любой системой отопления и теплоносителем низкого качества.
  • Возможность работы радиаторов в системах, характеризующихся высоким давлением и температурой до 1300С.
  • Высокая теплоотдача биметаллических радиаторов.
  • Наличие термостата, который позволяет регулировать температуру нагревания прибора. Благодаря небольшому сечению каналов обеспечивается быстрое изменение температурных показателей.
  • Возможность установки определенного количества секций в зависимости от размеров обогреваемого помещения.


Однако биметаллические радиаторы не лишены недостатков, которые могут иметь большое значение при решении вопроса, какие батареи биметалл лучше выбрать:

  • Несмотря на возможность установки в любую систему, включая центральное отопление, следует учитывать, что в этом случае не исключено использование некачественного теплоносителя. Следовательно, срок службы биметаллических батарей может существенно измениться в меньшую сторону. В то же время центральное отопление характеризуется высокотемпературным режимом работы, что позволяет биметаллическим радиаторам показать все свои преимущества.
  • Разный коэффициент расширения стальных и алюминиевых элементов биметаллических радиаторов можно назвать существенным недостатком. Результатом этого становится появление посторонних шумов после нескольких лет эксплуатации, снижение прочностных характеристик радиаторов и меньшая теплоотдача, объясняющаяся нарушением прямой теплопередачи между металлами.
  • Небольшой диаметр теплопроводных труб биметаллических радиаторов очень часто становится причиной быстрого засорения. Особенно это касается работы батарей, установленных в системах центрального отопления. Решить проблему такого плана помогает установка фильтра грубой очистки.
  • Высокая стоимость биметаллических радиаторов многих потребителей заставляет отказаться от их покупки. Цена на такие приборы существенно превышает стоимость алюминиевых, чугунных и стальных батарей. Однако приобретая биметаллические радиаторы, потребитель получает взамен высококачественные и долговечные изделия.

Определение количества секций биметалла

Расчет необходимого количества секций и правильное определение, какие лучше биметаллические радиаторы, дает возможность создать комфортные условия проживания. Расчет выполняется по несложной формуле, для которой достаточно знать площадь отапливаемого помещения и мощность одной секции. Второй параметр всегда указывает производитель в паспорте прибора, также мощность одной секции можно узнать из прайс-листа магазина.

Для достижения максимального эффекта при обогреве помещения достаточно использовать тепловую энергию в количестве 100 Вт на 1 м2. На основании этого расчет количества секций биметаллических радиаторов выполняется по формуле:

N=S*100/P,

Где N – искомое число секций,

S – площадь помещения,

Р – мощность одной секции.

Например, требуется определить количество секций биметаллического радиатора, установленного в комнате площадью 20 м2, зная, что мощность одной секции равна 160 Вт. Подставляя указанные значения в известную формулу, получается следующее:

20*100/160=12,5.

Следовательно, для эффективного обогрева указанного помещения достаточно 13 секций.


Однако следует учитывать, что использование указанной формулы для определения количества секций не может дать точного результата. Для этого необходимо принимать во внимание множество других факторов, которые могут повлиять на требуемое количество тепловой энергии. К примеру, для обогрева комнаты с двумя внешними стенами требует большее количество тепла, чем для той, которая имеет одну внешнюю стену. Решить проблему в этой ситуации помогают поправочный коэффициент. Для расчета количества секций биметаллического радиатора в угловой комнате применяют коэффициент 1,2. Для помещения с двумя внешними стенами расчет будет следующим:

13*1,2=15,6.

То есть, потребуется 16 секций.

Количество тепла для комфортного проживания во многом зависит от следующих факторов:

  • Климатические условия местности.
  • Преобладающее направление ветра.
  • Расположение внешних стен.
  • Качество теплоизоляции всего дома.
  • Количество дверных и оконных проемов.
  • Место установки радиаторов.

Кроме этого существует множество других факторов, которые определяют необходимое количество тепла для определенного помещения.

Основные производители биметаллических радиаторов

На российский рынок приборы поставляют лучшие производители биметаллических радиаторов. Каждое изделие имеет свои особенности, качество и характеристики. Поэтому перед тем, как отправиться в торговое предприятие за новыми батареями отопления, следует ознакомиться с основными производителями и марками.

Российские производители радиаторов представлены компанией RIFAR и моделями Forza 350, Forza 500, MONOLIT 350 и MONOLIT 500.

Итальянские радиаторы от фирмы GLOBAL Radiatori представлены моделями STYLE 350, STYLE 500, STYLE PLUS 350, STYLE PLUS 500.

Еще один итальянский производитель ROYAL Thermo представляет модели BiLiner Inox 500, BiLiner 500.

Германский поставщик биметаллических радиаторов TENRAD представляет модели TENRAD 350 и TENRAD 500.

Решить вопрос, какого производителя лучше биметаллические радиаторы, очень сложно, так как необходимо учесть определенные условия и множество различных факторов.


Биметаллические радиаторы отопления для дома. Академии РДС

С проблемой замены или установки новых батарей отопления приходится сталкиваться всем. Если батареи перестали греть и на их поверхности появилась ржавчина, это сигнал к тому, что их необходимо срочно менять. Практичным выбором для жилых многоквартирных домов, офисов, частных домов и коттеджей являются биметаллические радиаторы.

Биметаллические радиаторы отопления появились в массовой продаже сравнительно недавно – уже в ХХI веке, и сразу же составили нешуточную конкуренцию другим видам отопительных батарей. По основным потребительским характеристикам биметаллические радиаторы превосходят как традиционные чугунные и стальные батареи, так и сравнительно новые алюминиевые радиаторы. Можно сказать, что на сегодняшний день биметаллические радиаторы – наиболее привлекательное предложение на современном рынке сантехники.

Особенности биметаллических радиаторов

В производстве биметаллических радиаторов применяются сталь и алюминий. Сердцевина – расположенные вертикально и горизонтально трубки из стали, по которым проходит теплоноситель. Оболочка выполнена из алюминия.

Плюсы такой конструкции: стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов.

Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь.

Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника. Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.

Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны.


Преимущества биметаллических радиаторов
  • Устойчивость к высокому давлению воды дает возможность использовать приборы в многоквартирных домах.
  • Высокая теплоотдача за счет алюминиевой части.
  • Возможность выдерживать высокие температуры делает приборы пригодными для систем, где теплоноситель нагревается до температуры свыше 100 °С.
  • Неподверженность коррозии.
  • Установка терморегулятора на радиатор позволяет контролировать температуру в помещении, делая ее комфортной.
  • Современный дизайн и многообразие размеров дают возможность выбрать оптимальный вариант для жилой комнаты, кабинета, офиса.
  • У биметаллических радиаторов нет большого количества выступов, которые травмоопасны для маленьких детей.
  • Долгий срок службы делает биметаллические радиаторы очень выгодным приобретением, ведь они могут безотказно прослужить до 25 – 30 лет.

Разновидности биметаллических радиаторов

Секционные радиаторы состоят из отдельно выполненных секций, которые соединены ниппелями. Для герметизации стыков используются прокладки. При необходимости секцию можно убрать или заменить. Места соединений являются потенциально опасными для образования протечек. Давление не должно превышать 20 – 30 атм. При правильной эксплуатации срок службы секционных радиаторов может достигать 25 лет.

Монолитные радиаторы изготовлены другим способом. Элементы стального сердечника соединяются посредством сварки, что обеспечивает высокую надежность. Конструкция получается неразборная, зато способна выдерживать давление до 100 атм. Срок службы приборов может достигать 50 лет. Однако стоимость их высока.


Секционный и монолитный радиаторы


Важные характеристики

Теплоотдача. На этот показатель следует обратить внимание в первую очередь, так как от него зависит площадь помещения, которую способен отапливать прибор. Измеряется в ваттах, указывается для температуры воды в системе 70°C, средние значения – 180-190 Вт.

Рабочее давление – обычно указывается 16-35 атм, что удовлетворяет требованиям любых отопительных систем с большим запасом.

Тип подключения. Каждая система отопления проектируется индивидуально с учетом особенностей здания и отдельных его помещений. Если вы хотите купить биметаллические радиаторы для уже готовой системы, подбирайте конструкцию под тип подключения.

Межосевое расстояние – показывает, насколько нижний коллектор отстоит от верхнего. Может составлять 200мм, 300мм, 350мм, 500мм, 800мм. Выбирать высоту радиатора лучше не по этому показателю, а по габаритам.

Максимальная температура теплоносителя – обычно составляет 95°C. Если указано меньше, следует обратить внимание на температуру в системе, чтобы избежать работы радиатора на указанном пределе.

Габариты – понадобятся для определения необходимой высоты радиатора с учётом отступа в 15см от пола и от подоконника. Вес – примерный вес одной секции с межосевым расстоянием 50см составляет всего 1,6-1,7кг.



Выбор биметаллического радиатора
  • Биметаллический радиатор имеет стальные или медные вставки толщиной, сопоставимой со стенкой водопроводной трубы.
  • Ширина радиатора будет определяться количеством секций, а высота – межосевым расстоянием плюс около 80 мм. Если у вас стандартные подоконники, установленные на высоте 800 мм, подойдут радиаторы высотой 500 мм, если ниже – выбирайте 350 мм.
  • Обязательно проверьте, не повреждено ли декоративное покрытие.

БИМЕТАЛЛИЧЕСКИЕ РАДИАТОРЫ

С уважением,

Команда Факультета Сантехники и водоснабжения

#РДС-Академия

Биметаллические радиаторы отопления технические характеристики + Видео

О биметаллических радиаторах мы узнали совсем недавно — в начале набирающего обороты века. И они уже полюбились нашим соотечественникам гораздо больше, чем традиционные чугунные батареи. Мало того – они сейчас более популярны, чем алюминиевые обогреватели, и стальные. А все потому, что долговечные биметаллические радиаторы имеют отличные характеристики. Если вы хотите узнать, какие из них, читайте дальше.

Состав:

  1. Конструктивные особенности и разновидности биметаллических радиаторов
  2. Подробная информация о характеристиках биметаллических радиаторов
  3. А теперь о недостатках биметаллических радиаторов
  4. Каким производителям биметаллических радиаторов можно доверять
  5. Таблица: Сравнительные характеристики различных производителей и моделей биметаллических радиаторов
  6. Как рассчитать нужное количество секций батареи
  7. Видео: Технические особенности биметаллических радиаторов

Особенности конструкции и разновидности биметаллических радиаторов

Каждая биметаллическая батарея отопления состоит из стальных труб и алюминиевых панелей. Благодаря чему тепло передается очень эффективно, не теряя зря. Горячая вода, проходя через сердцевину, состоящую из стальных труб, быстро нагревает алюминиевую оболочку и, соответственно, воздушные массы в помещении.

Алюминиевая фигурная оболочка этого сердечника не только выглядит элегантно и стильно, но и помогает лучше распределять тепло. Кроме того, за счет использования алюминия батарея очень легкая (особенно по сравнению с тяжелыми чугунными аналогами). Это дает дополнительный комфорт при монтаже. А замысловатая форма корпуса отлично смотрится, а также значительно увеличивает теплоотдачу.


Стальные трубы, из которых состоит ядро, очень прочны — они спокойно выдерживают давление от 20 до 40 атмосфер, а температуру горячей воды — и 110, и даже 130 градусов Цельсия.

Конкретные предельные значения рабочего давления и температуры можно найти, заглянув в паспорт прибора. Ведь это зависит от модели, и от того, кто сделал эту модель.

Сегодня в магазине можно купить биметаллические батареи двух разновидностей:

1. Радиаторы стопроцентно биметаллические. Это означает, что они имеют стальной сердечник из труб, окруженный алюминиевой оболочкой. Отличаются повышенной прочностью, исключена протечка. Такие аккумуляторы производят итальянские компании:

  • Общий стиль
  • Роял Термо Билайнер.

Производят их и российские производители — например, компания Сантехпром БМ.

2. Полуметаллические – радиаторы только наполовину биметаллические. Из стали изготавливаются только трубы, армирующие вертикальные каналы. При этом алюминий частично контактирует с водой. Такие полубиметаллические радиаторы отдают тепло процентов на 10 лучше, чем предыдущий тип. И стоят они процентов на 20 дешевле.

Выпуск их:

  • Российский производитель Рифар,
  • Китайский — Горди,
  • Итальянский — Сира.

Специалисты пока не пришли к единому мнению, споря, какой из двух разновидностей радиаторов лучше для централизованного отопления, какой для индивидуального. Итак, технические характеристики биметаллического радиатора позволяют ему не бояться «химии» в городской воде. А вот при повышенном давлении воды алюминий поведет себя лучше. В одном специалисты сошлись во мнении: если у вас в доме старые трубы отопления (им больше 40 лет), то лучше брать биметаллические батареи.

Секционная или цельная?

Основная масса таких радиаторов состоит из определенного количества секций. То есть сначала делается полностью каждая из секций, а потом они соединяются ниппелями. Это делается на заводе, общее количество секций четное.


При необходимости специалист вполне может убрать лишний раздел или добавить недостающий.

Однако, помимо секционных, в продаже есть и цельные биметаллические батареи. Сердечник из стальных труб делается сразу нужного размера. Затем его «заворачивают» в фигурную оболочку из алюминия. Такая батарея не лопнет, даже если давление достигнет ста атмосфер.

Подробная информация о характеристиках биметаллических радиаторов

Выбирая радиаторы, нужно хорошенько изучить паспорт понравившейся модели. А теперь — о том, какие важные параметры там указаны.

Тепловыделение

Количество тепла, выделяемое радиатором при температуре воды плюс 70 градусов Цельсия, измеряется в ваттах. Средняя величина теплоотдачи от биметаллических батарей составляет от 170 до 190 Вт. Это просто великолепно.


Теплопередача происходит как за счет нагрева воздуха, так и благодаря особой конструкции радиаторов — за счет конвекции.

Рабочее давление

Диапазон от 16 до 35 атмосфер и зависит от модели и производителя. Если система отопления централизованная, то нормативное давление не более 14 атмосфер, а в автономной примерно не более 10 атмосфер. Чтобы батарея не лопнула при повышении давления, производитель обычно указывает этот параметр с запасом.

Расстояние между центрами

Это расстояние (в миллиметрах), на которое верхний коллектор радиатора отделен от нижнего. Стандартные значения: 800, 500, 350, 300 и 200 миллиметров. Такое разнообразие позволяет подобрать батарею, хорошо сочетающуюся с существующей разводкой труб отопления.


Чаще всего пользуются спросом радиаторы с 50, 35 и 20 сантиметрами между осями коллекторов.

Предельная температура охлаждающей жидкости

В основном биметаллические радиаторы выдерживают горячую воду до 90 градусов. Иногда производитель слегка лукавит, обещая, что кипяток 95 градусов будет аккумулятору ни к чему. Не поверите — больше 90 0 С ни один из производителей не выпускает. К этому показателю стоит присмотреться повнимательнее – от него также зависит коэффициент теплоотдачи.

Надежность и срок службы

Учитывая характеристики биметаллических радиаторов отопления, двадцать лет можно смело их эксплуатировать. Обслуживание не требуется. Это довольно хорошее время.

Простота установки

Сечения этих радиаторов абсолютно идентичны. Это позволяет устанавливать их хоть слева от подходящей трубы отопления, хоть справа. Там, где труба подходит, к радиатору подсоединяется труба. С противоположного конца монтируется заглушка, которая комплектуется краном Маевского (сбоку), а также еще одна заглушка (снизу).

Кран, названный в честь его изобретателя — Маевского — очень удобное приспособление. В начале отопительного сезона часто возникает проблема с «завоздушиванием» системы – из-за оставшегося в трубах воздуха батареи остаются холодными. Кран Маевского позволяет спускать лишний воздух из радиатора, не перекрывая весь стояк. Что хорошо – это можно сделать самостоятельно, не прибегая к помощи вызванных мастеров.

Помимо указанных выше, выпускаются также радиаторы с патрубками, расположенными на нижней стороне. К ним подсоединяется вентиль с термостатом, контролирующий температуру воздуха в помещении. Патрубки, заглушки и кран Маевского идут в комплекте с каждым биметаллическим радиатором. Также полагается набор кронштейнов для установки батареи на стену.

А теперь о недостатках биметаллических радиаторов

Самым существенным недостатком этих батарей можно назвать их высокую стоимость. Они намного дороже обычных чугунных радиаторов. Однако изделия из биметалла выглядят намного аккуратнее, хорошо вписываясь в современный интерьер. А по сроку службы они опережают другие типы аккумуляторов.

Плохо и то, что при воздействии одновременно воды и воздуха стальные трубы активной зоны могут начать «съедать» коррозию. А такое бывает при удалении воды из системы отопления во время ремонта или аварии. А еще трубы ржавеют от антифриза, который часто присутствует в системах отопления небольших домов. От биметаллических секционных батарей в этом случае нужно отказаться – лучше брать либо сплошные, либо цельные алюминиевые.

Такой вариант тоже приемлем — радиаторы с медным сердечником и алюминиевым корпусом. Оксидная пленка на медных трубах достаточно прочная – она убережет их от коррозии. Вместо медного сердечника можно использовать нержавейку — тоже хороший вариант.

Характеристики биметаллических радиаторов некоторых производителей

1. Надежные и качественные, но дорогие батареи производит итальянская компания Global Style. При этом технические характеристики биметаллических радиаторов этой фирмы можно назвать идеальными. Российские покупатели давно оценили эти батареи, зная, что они одобрены специалистами НИИ сантехники и рассчитаны на российские условия эксплуатации. Свет увидела уже вторая линейка из трех моделей. Производитель предоставляет десятилетнюю или двадцатилетнюю гарантию.

Большим коэффициентом теплоотдачи (не хуже, чем у моделей из полубиметалла) славятся аккумуляторы Global Style Extra и Global Style Plus. Они красивы и долговечны, но дороги. Более простые и дешевые модели чуть хуже и менее изящно пропускают тепло, но тоже неплохо выглядят. Они аккуратные и маленькие, и имеют очень приличные характеристики. Четное количество секций, окрашенных в белый цвет с теплым оттенком, колеблется от 6 до 14.

2. Итальянская компания Sira занимается изготовлением аккумуляторов более полувека. Его «конек» — полубиметаллические изделия с высокой теплоотдачей. Радиаторы компания выпускает трех разновидностей. Довольно скучными формами являются прямоугольные изделия, батареи с красиво очерченными, плавно закругленными углами, а также модель под названием «Гладиатор».


Форма последнего очень необычная и креативная.

Даже секции батарей (их может быть от 4 до 10) окрашены в теплые оттенки белого цвета. Гарантия — 20 лет. Заводы этой компании есть не только в Италии. Некоторые из них находятся в Китае :).

3. Российская компания Рифар (Оренбургская область) занимается изготовлением аккумуляторов сравнительно недавно — с 2002 года. Но на отечественном рынке она уже завоевала симпатии, а также успешно вышла на уровень СНГ. Ее продукция – это семь разновидностей полуметаллических радиаторов. Особо популярны модели «Монолит» (новая разработка с патентом) и «Рифар Флекс» (имеет возможность загибаться под эркеры).

Ярко-белые секции этих радиаторов поставляются в упаковках от 4 до 14 штук. Rifar гарантирует бесперебойную работу продукции от 10 до 25 лет. Обычно доступны три ведущие модели. Остальной ассортимент доступен по запросу.

Таблица: Сравнительные характеристики различных производителей и моделей биметаллических радиаторов

Марка, страна Модель Расстояние между осями, мм Размеры В/Ш/Г (секций) Максим. рабочее давление, бар. Тепловая мощность, Вт Объем воды в секции,
л
Масса, кг Макс. вмешиваться теплоноситель

Италия

СТИЛЬ 350
СТИЛЬ 500
СТИЛЬ ПЛЮС 350
СТИЛЬ ПЛЮС 500
350
500
350
500
425/80/80
575/80/80
425/80/95
575/80/95
35 125
168
140
185
0,16
0,2
0,17
0,19
1,56
1,97
1,5
1,94
110

Италия

BiLiner Inox 500
BiLiner 500
500 574/80/87 20 171 0,2 2,01 90

Германия

ТЕНРАД 350
ТЕНРАД 500
350
500
400/80/77
550/80/77
24 120
161
0,15
0,22
1,22
1,44
120

Россия

РИФАР Форза 350
РИФАР Форза 500
РИФАР МОНОЛИТ 350
РИФАР МОНОЛИТ 500
350
500
350
500
415/90/80
570/100/80
415/100/80
577/100/80
20
20
100
100
136
202
136
194
0,18
0,20
0,18
0,20
1,36
1,84
1,5
2,0
135

Китай

Горди 350
Горди 500
350
500
412/80/80
572/80/80
 30  160
181
0,21
0,3
 1,4
1,7
 110

Италия

Гладиатор 200
Гладиатор 350
Гладиатор 500
200
350
500
275/80/80
423/80/80
 30  90
140
185
0,1
0,13
0,42
0,65
0,85
1,6
 110

Как рассчитать нужное количество секций батареи

Для примера возьмем Россию, ее среднюю полосу и обычную панельную многоэтажку. Умножаем площадь помещения на 100 Вт, а затем делим это число на количество тепла, отдаваемое одной секцией.

Если межосевое расстояние 500 миллиметров, то расчет будет проще простого. Делим комнату пополам — и все. Например, комната 12 кв. Нам нужно 6 секций с теплоотдачей от 180 до 190 Вт. 10 процентов придется перекинуть на последний или первый этаж, в угловых комнатах большое окно (более двух квадратных метров) или тонкие стены (менее 250 миллиметров).

В коттедже, построенном за городом, придется повозиться с расчетами. Сначала выясняем теплопроводность каждого материала, из которого построен дом. Это не только стены, но и крыша, и пол. Для этого предпочтительнее пригласить профессионала из надежной компании. Опытный специалист точно все рассчитает, и посоветует батарею, подходящую именно для вашего дома, и не потребует лишних денег.

Видео: Технические характеристики биметаллических радиаторов

Какие биметаллические радиаторы лучше

Биметаллические радиаторы — без проблем устанавливаются, тепло дают много, имеют красивый дизайн. В магазинах продаются биметаллические радиаторы отопления различных конструкций и технических характеристик, но какие из них лучше, мы узнаем в этой статье, проанализировав их наиболее важные параметры и конструктивные особенности.

Содержимое:

  1. Чем отличаются биметаллические и полуметаллические радиаторы?
  2. Радиаторы секционные или монолитные биметаллические
  3. Какой фирмы биметаллические радиаторы лучше
  4. Таблица: Сравнительные характеристики некоторых производителей и моделей биметаллических радиаторов

В чем разница между биметаллическими и полуметаллическими радиаторами?

Биметалл

В настоящих биметаллических отопительных приборах только внешняя часть выполнена из алюминия. Радиаторы изготавливаются следующим образом: трубы стального сердечника свариваются, а затем под давлением заполняются алюминием. В результате теплоноситель контактирует только со сталью, не касаясь алюминиевых поверхностей. Это спасает радиатор от коррозии и придает ему повышенную прочность. Ну и фигурный корпус улучшает показатели теплоотдачи.

Также делают радиаторы, сердцевина которых сделана не из стали, а из меди. Это настоящее спасение для тех автономных систем отопления, где в воду добавляется антифриз. Ведь такой теплоноситель быстро разрушит стальные трубы.

Полуметаллический

В полубиметаллическом радиаторе сердцевина состоит из двух металлов. Вертикальные каналы в нем армированы стальными элементами, а горизонтальные – алюминиевыми. За счет увеличения количества алюминия в изделии увеличивается теплоотдача радиатора. Однако горячая вода с высоким содержанием щелочи (в центральном отоплении) при контакте с этим алюминием вызывает коррозию. И еще: разное тепловое расширение алюминиевых и стальных частей сердечника может вызвать их смещение, что приведет к нестабильности радиатора.

Как правило, биметаллические радиаторы устанавливаются в квартирах с центральной системой отопления. В таких системах есть 2 большие проблемы – это повышенное давление с периодическими скачками и некачественный теплоноситель. И то и другое окажет достаточно большое негативное влияние на радиаторы полубиметаллического типа.

Поэтому, раз уж вы решили установить надежные отопительные приборы, лучше отдать предпочтение истинно биметаллическим радиаторам. Полуметаллические модели радиаторов можно найти у таких фирм, как: Sira, Rifar, Gordi. Они значительно отличаются по цене от биметаллических, но они того стоят.

Радиаторы биметаллические секционные или монолитные

Сначала биметаллические изделия всегда собирались из нескольких секций. Однако любой секционный радиатор может пострадать от теплоносителя, повреждающего соединения и сокращающего срок службы приборов. Кроме того, стыки всегда являются потенциально опасным местом, которое больше подвержено протечкам из-за повышенного давления в системе. Поэтому придумали новую технологию, по которой изготавливают сплошной стальной или медный коллектор, а поверх него рубашку из алюминия. Такие радиаторы называются монолитными.


Устройство секции биметаллического радиатора.

Теперь попробуем выяснить, какие биметаллические радиаторы лучше – секционные или монолитные. По техническим характеристикам преимущество последних очевидно.

  • Срок работы — до 50 лет (для секционных — до 20-25 лет).
  • Рабочее давление — до 100 бар (для секционных — до 20-35 бар).
  • Тепловая мощность на секцию 100-200 Вт (на уровне секционных моделей).

Но цена монолитных устройств несколько выше секционных. Разница может достигать одной пятой. И еще один нюанс: модели со сплошным сердечником нельзя модифицировать, убрав лишние или добавив дополнительные секции, но при этом они выпускаются различных размеров как по высоте, так и по длине. Поэтому подобрать необходимый по мощности радиатор несложно.

Если квартира находится в многоэтажном доме, высота которого превышает 16 этажей, то можно предположить, что давление теплоносителя будет значительным, поэтому в этом случае есть необходимость отдать предпочтение монолитным моделям.

Какой фирмы биметаллические радиаторы лучше

Италия

Начнем с итальянских производителей. Прежде всего, это компания Sira, специалисты которой изобрели биметаллические радиаторы. Также можно упомянуть бренды Global Style и Radena. Все эти товары имеют цену за секцию от 700 до 1500 рублей. Элегантная и качественная отделка, интересный дизайн, компактность и легкость – это радиаторы из Италии. Современные технологии позволяют им работать не менее 20 лет. Технические характеристики:

  • Мощность секционная тепловая — от 120 до 185 Вт;
  • предел температуры горячей воды — 110 градусов;
  • рабочее давление — до 35 бар.

Россия

Не забываем про отечественных производителей. Одним из самых известных является Рифар. Это компания из Оренбургской области, выпускающая тепловые приборы по цене от 500 до 900 рублей за секцию. Технические характеристики:

  • Секционная тепловая мощность — от 100 до 200 Вт;
  • предел температуры горячей воды — 135 градусов;
  • рабочее давление — до 20 бар.

Обратите внимание на запатентованный радиатор РИФАР МОНОЛИТ, который часто называют одним из лучших бытовых приборов. Испытано под давлением 150 бар. Технические характеристики:

  • Секционная тепловая мощность — от 134 до 196 Вт;
  • предел температуры горячей воды — 135 градусов;
  • рабочее давление — до 100 бар.

Другие страны

Здесь можно отметить радиаторы южнокорейской компании MARS. Их сердцевина не сталь, а медь. Цена — от 400 рублей за секцию. Заявленные характеристики:

  • Предел температуры горячей воды 130 градусов;
  • рабочее давление — до 20 бар;
  • секционная теплопередача — 167 Вт.

Польская компания REGULUS-system также производит биметаллические радиаторы с медным сердечником. Производитель гарантирует 25 лет эксплуатации. Технические характеристики:

  • Рабочее давление — 15 бар;
  • предел температуры горячей воды 110 градусов.

Ну и пару слов о китайских производителях. Их радиаторы существенно дешевле известных брендов, так как не блещут тщательной отделкой и красивым дизайном. В принципе, если у вас очень скромный бюджет, то можно брать и «китайца», учитывая, что он выдерживает меньшую нагрузку.

Таблица: Сравнительные характеристики некоторых производителей и моделей биметаллических радиаторов

Марка, страна Модель Расстояние между осями, мм Размеры В/Ш/Г (секций) Максим. рабочее давление, бар. Тепловая мощность, Вт Объем воды в секции,
л
Масса, кг Макс. вмешиваться теплоноситель

Италия

СТИЛЬ 350
СТИЛЬ 500
СТИЛЬ ПЛЮС 350
СТИЛЬ ПЛЮС 500
350
500
350
500
425/80/80
575/80/80
425/80/95
575/80/95
35 125
168
140
185
0,16
0,2
0,17
0,19
1,56
1,97
1,5
1,94
110

Италия

BiLiner Inox 500
BiLiner 500
500 574/80/87 20 171 0,2 2,01 90

Германия

ТЕНРАД 350
ТЕНРАД 500
350
500
400/80/77
550/80/77
24 120
161
0,15
0,22
1,22
1,44
120

Россия

РИФАР Форза 350
РИФАР Форза 500
РИФАР МОНОЛИТ 350
РИФАР МОНОЛИТ 500
350
500
350
500
415/90/80
570/100/80
415/100/80
577/100/80
20
20
100
100
136
202
136
194
0,18
0,20
0,18
0,20
1,36
1,84
1,5
2,0
135

Китай

Горди 350
Горди 500
350
500
412/80/80
572/80/80
 30  160
181
0,21
0,3
 1,4
1,7
 110

Италия

Гладиатор 200
Гладиатор 350
Гладиатор 500
200
350
500
275/80/80
423/80/80
 30  90
140
185
0,1
0,13
0,42
0,65
0,85
1,6
 110

Радиаторы биметаллические: характеристики

Среди всех разновидностей радиаторов самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Изготавливаются они из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны, а продажи превышают аналоги. Все потому, что у них отличные технические характеристики, а это главное, на что обращают внимание при покупке.

Рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими продуктами, то благодаря статье можете провести о них презентацию и выбрать для себя подходящий вариант.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стальными, так и алюминиевыми. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым происходит теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в помещении.

Алюминиевый кожух выполняет две функции: скрывает систему труб и делает биметаллический радиатор, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические значительно легче, поэтому и монтаж намного проще.

Внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модели могут отличаться друг от друга, в зависимости от производителей и характеристик.

На прилавках магазинов можно встретить биметаллические радиаторы двух видов:

  1. Биметаллические — батареи, имеющие стальной сердечник из труб, который окружен алюминиевой оболочкой. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo Biliner). Даже отечественные компании из России также производят этот продукт. Один из представителей: Сантехпром БМ.
  2. Полубиметаллические – считаются «полукровками», так как у этих радиаторов только стальные трубы, увеличивающие вертикальные каналы. В этом случае алюминий будет контактировать с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. И к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Радиатор отопления каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый в чем-то хорош. Важно учитывать, какой тип отопления используется – централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми к химии и некачественному централизованному теплоносителю. Если говорить о высоком давлении в системе, то лучше себя показывает алюминий, однако он требует качественного теплоносителя. Ясно одно: если система отопления состоит из старых труб, которым уже более 40 лет, в основном используют прочные биметаллические батареи.

Цельный или секционный

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном изделия выпускаются с определенным количеством секций. Чем их больше, тем больше тепла будет. Они могут быть разборными, то есть при необходимости радиатор можно уменьшить или увеличить. Изготовление производится полностью каждой секции, после чего они соединяются ниппелями. Количество секций пара.

Но есть и второй тип радиаторных батарей — сплошные. Их сердцевина делается определенного размера, и в дальнейшем изменить ее невозможно. После этого стальные трубы линяют фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.

Обзор технических характеристик

Теперь подробно рассмотрим биметаллические радиаторы и их свойства. Это необходимо учитывать в первую очередь перед покупкой того или иного образа. Чем же отличаются эти продукты и почему их называют одними из лучших? Давай выясним.

Революция тепла

Возможно, именно для этого и покупаются радиаторы для обогрева помещения. Поэтому в первую очередь на эти характеристики нужно обращать особое внимание. Тепло, которое отдает радиатор, охлаждающая жидкость которого имеет температуру 70 градусов, измеряется в ваттах. Биметаллические батареи имеют отличные показатели теплоотдачи, так как средний показатель находится в пределах 170-190 Вт.

Сам процесс теплоотдачи достаточно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи имеется условность.

Рабочее давление

Зависит от параметров и производителя. Тем не менее в среднем батарея выдерживает давление 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдать не более 14 атмосфер, а автономная – около 10. А для того, чтобы при скачках давления радиатор не лопнул, параметр сделан с запасом.

Расстояние между осями

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межкадрового расстояния, то здесь стандартные значения:

  • 200 мм;
  • 300 мм;
  • 350 мм;
  • 500 мм;
  • 800 мм;

Что это за расстояние? Это зазор от верхнего коллектора до нижнего. Можно сказать, что это высота биметаллического радиатора. Благодаря этим разным размерам можно подобрать изделие для любого интерьера и для разных нужд.

Максимальная температура охлаждающей жидкости

Понятно, что температура охлаждающей жидкости внутри редко доходит до 100 градусов Цельсия. Однако практически все изделия способны выдержать показатель в 90 градусов. Все в порядке. И если вы видели, что производитель заявляет до 100 градусов, то можно понять, что это слегка плавится, так как больше 90 градусов как таковые радиаторы не выдерживают.

Срок службы и надежность

Если принять во внимание технические характеристики, особенности и производителя, то можно быть уверенным, что аккумулятор можно использовать 20 лет без обслуживания. Но это не предел. При правильной эксплуатации они способны прослужить очень долго.

Легкий монтаж

Как правило, биметаллические радиаторы отопления можно устанавливать самостоятельно. Тем не менее от габаритов, веса и наличия инструкции зависит простота и удобство. Радует, что секции батареи идентичны, а значит, их можно устанавливать как слева от нагревательной трубки, так и справа. Нужно только подключить трубу к радиатору с правой стороны, а с противоположной подключить заглушки и кран Маевского для управления.

Внимание! Кран Маевского очень полезная штука. Благодаря ему аккумулятор можно вообще отключить, либо в случае подрезки, позволяет удалить воздух из системы.

Кроме того, есть изделия с насадками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В завершение предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с преимуществ:

  1. Обладают высокой прочностью.
  2. Наличие индикаторов высокого давления в системе.
  3. Радиаторы отопления способны служить долго.
  4. Эффективно справляется с теплопередачей.
  5. Устойчив к механическим повреждениям.
  6. Отлично смотрятся и не выпадают из салона.
  7. Большой ассортимент товаров, что позволяет подобрать оптимальный вариант.
  8. Одни из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

  • Главный из них — высокая стоимость. Но, учитывая технические характеристики и качество продукции, цена вполне оправдана;
  • Сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Такое бывает при ремонте или аварии в системе. В этом случае приходится сливать воду, а воздух начинает воздействовать на трубы. А ржаветь они могут от антифриза, который используется в частных домах. В этом случае лучше выбирать цельнолитые батареи или чистый алюминий;
  • Последний недостаток — маленький проход сопла.

Это радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока им просто нет равных по характеристикам, работе, внешнему виду и параметрам на рынке. Многие пользователи, купившие товары, вполне довольны своей покупкой.

Заключение

Биметаллические радиаторы – отличный выбор как для автономного отопления, так и для централизованного. Они обладают отличными показателями, долговечны, красивы и надежны. Многие профессионалы рекомендуют выбирать именно эти аккумуляторы. Их опыт показывает, что лучше заплатить немного больше, но насладиться качественным теплом и отличной работой. Учитывая эту информацию, вы сможете подобрать для себя подходящий товар.

Радиатор глобальный биметаллический технические характеристики. Радиаторы биметаллические глобал

Для комфортного проживания в доме в прохладный период времени предусмотрена система отопления, с помощью которой поддерживается внутренняя температура на заданном уровне. Источниками отопления могут быть батареи Глобал, теплые полы, различные электрические обогреватели, печи и т. д. В статье будут рассмотрены радиаторы отопления Глобал.

О производителе

Global Di Fardelli Ottorino & С — известный завод , ​​производящий алюминиевые и биметаллические радиаторы отопления. Он занимает лидирующие позиции в мире и набирает все большую популярность.

Продукция этой компании отличается высоким итальянским качеством и надежностью, экологичностью и долговечностью, отличным дизайном и простотой использования.

Фабрика была создана братьями Фарделли в 1971 году. Она очень быстро заняла лидирующие позиции в Европе на производство алюминиевых радиаторов. Позже, благодаря современным разработкам и новым технологиям, стали выпускать биметаллические отопительные приборы. Радиаторы Global отвечают всем российским и европейским требованиям. При этом гарантия на использование аккумуляторов Global составляет более 10 лет.

На российском рынке Глобал стал популярен в 1994 году. Вся продукция была доработана и модифицирована под местные особенности систем отопления с учетом некачественных теплоносителей и «прыгающих» показателей давления. Благодаря этому алюминиевые радиаторы Global получили дополнительную защиту внутренних металлических поверхностей.

Продукция

Алюминиевые батареи

В Россию поставляются алюминиевые радиаторы двух типов:

Биметаллические батареи

На российском рынке можно найти Аккумуляторы линеек Style Plus и Style Extra … Имеют идентичные характеристики: рабочие температура не более 110 градусов; рабочее давление 35 атмосфер. Благодаря стальному сердечнику исключен контакт алюминия с водой. Отличие, кроме дизайна, только в плане теплоотдачи. Дополнительные устройства с размерами 350 и 500 миллиметров имеют тепловыделение 120 и 171 Вт соответственно. Плюс устройства имеют тепловыделение 140 и 185 Вт.

Особенности и преимущества батарей Global

Помещение, отапливаемое радиаторами Global , нагревается в 5 раз быстрее , ​​чем при обогреве помещения с помощью, например, чугунных батарей. Малогабаритные радиаторы Global имеют следующие преимущества:

Радиаторы Global включают в себя отдельные секции, имеющие между собой ниппельное соединение. За счет паронитовых прокладок создается герметичность соединения с исключением протечек. Сам аккумулятор производится по технологии под названием «литье под давлением» , ​​благодаря чему создается усиленное устройство. Дополнительную площадь, повышающую теплоотдачу, обеспечивают с помощью вертикальных ламелей особой формы.

Внутренняя часть аккумулятора Global обработана специальным фторо-циркониевым составом, защищающим теплоноситель от агрессивной среды. Прибор имеет максимальный уровень теплоотдачи по сравнению с аналогами – шести секций вполне достаточно для прогрева помещения площадью 10 квадратных метров.

Благодаря специальной технологии окраски поверхность устойчива к ультрафиолетовым лучам и моющим средствам. Состав белой краски наносится на все стороны батареи.

Преимущества радиаторов Global:

  • Экономичность … При регулировании температуры в системе отопления помещение прогревается очень быстро. При этом регулировка температуры достаточно проста.
  • Высокий коэффициент теплопередачи … Радиаторы Global обладают малой инерцией и хорошей теплопроводностью, поэтому им требуется меньше времени для нагрева и охлаждения поверхности.
  • Надежность … Благодаря усиленной конструкции радиаторы Global можно использовать в системах отопления, где рабочее давление составляет 35 атмосфер.
  • Долговечность … Материал утеплителя Global в период производства проходит многоступенчатую защитную обработку.
  • Комфорт … Благодаря самоконтролю системы регулирования.
  • Простой монтаж и обслуживание … Благодаря небольшому весу и системе секционной сборки можно быстро и легко изменить количество секций. Различные межосевые расстояния (300-800 миллиметров) позволяют подобрать форму батареи с учетом архитектурных особенностей стен и пола.
  • Привлекательность … Разнообразие дизайна позволяет использовать радиаторы Global в любом помещении. С годами радиаторы Global не потеряли свой первоначальный цвет.

Дизайн

Радиаторы Global имеют не только отличительные размеры и характеристики, но и внешний вид, благодаря чему отопительные приборы подходят для любого помещения. Имеют стильный вид, в них продумана каждая деталь , что дает возможность использовать их в любом интерьере – от классики до авангарда.

Фирменный цвет продукции Global – белый, хорошо сочетается с различными оттенками, так как является нейтральным. Окраска осуществляется методом анафореза с учетом двухэтапной технологии:

  • · Нагреватель полностью погружается в емкость с краской.
  • · Верхний слой – эпоксидная смола на основе полиэстера.

Эмаль способна длительное время сохранять свой цвет. Не тускнеет, не расслаивается, не желтеет, не меняет оттенок.

На что следует обратить внимание?

Благодаря грамотному профессиональному монтажу радиаторов Глобал осуществляется долгая и безаварийная работа всей системы отопления. Global предоставляет 10-летнюю гарантию на продукцию только в том случае, если батареи устанавливаются квалифицированным специалистом с соответствующей лицензией на установку систем отопления и знанием продукции компании.

Факторы, которые следует учитывать при монтаже

Запрещено

  • Установка радиаторов Global тыльной стороной и вплотную к стене;
  • Размещение радиаторов Global менее 100 и более 150 миллиметров от пола, т.к. эффективность работы снижается;
  • Нарушение вертикальности секций;
  • Крепление отопительных приборов возле подоконника;
  • Установка автоматических регуляторов и термостатов на расстоянии не более 150 миллиметров от двери и не более 200 миллиметров от низа оконного проема;
  • Окраска составом, предназначенным для металлических поверхностей.
  • Отключение радиаторов Глобал от системы отопления, кроме профилактических работ;
  • Очистка поверхностей абразивами;
  • Освобождение конструкции от теплоносителя более 15 дней в течение года;
  • Использование устройства в качестве электрической сети;
  • Детский допуск к арматуре и аксессуарам.

На что следует обратить внимание при покупке аккумулятора?

Для комфорта и уюта в помещении необходима система отопления. Радиатор Global следует выбирать с учетом:

  1. Площадь отапливаемого помещения;
  2. Материал ограждения;
  3. Наличие утепления стен;
  4. Параметры теплосети.

Российские системы отопления имеют особенности и недостатки, основные из которых:

  • Качество теплоносителя низкое — содержит соли, щелочи и железо;
  • Индикатор давления нестабилен.

Все эти показатели требуют повышенного внимания к надежности аккумуляторной батареи Global, особенно для многоквартирных домов с центральным отоплением. В частных домах с индивидуальной системой отопления часто используется водопроводная вода , и всегда есть возможность контролировать качество теплоносителя.

Потребители при эксплуатации приборов сталкиваются со следующими основными проблемами:

  1. Химическая и электрохимическая коррозия внутренней поверхности;
  2. Загрязнение охлаждающей жидкости накипью и ржавчиной;
  3. Гидравлические амортизаторы;
  4. Повышенная скорость циркуляции охлаждающей жидкости.

Заключение

Суровая русская зима никому не позволит обойтись без системы отопления, которая жизненно необходима каждому дому, поэтому система отопления должна быть эффективной и экономичной. Именно такими свойствами обладают радиаторы Global, специально адаптированные к сложным условиям эксплуатации.

Итальянская компания GLOBAL DI FARDELLI OTTORINO and C производит радиаторы с 1971 года. Производственные мощности расположены в провинции Бергамо в городе Роньо. Около 40% продукции потребляется на внутреннем рынке. Остальное распределяется по Европе.

В 1994 году компания вышла на российский рынок. Специфические условия – низкое качество теплоносителя и нестабильное давление – заставили специалистов компании специально разработать новые модели отопительных приборов. Так появились биметаллические радиаторы Global Style, алюминиевые Klass и ISEO, другие марки были специально модифицированы для условий России.

Модельный ряд и особенности технологии Global Style

Освоено производство следующих отопительных приборов следующих типов и марок:

Global — итальянская компания, производство также расположено в Италии

  • Алюминий:
    • ISEO
    • КЛАСС
    • ВИП Р
    • МИКС Р
  • Экструзионные радиаторы:
    • OSCAR
    • Экос Плюс
  • Полностью биметаллические радиаторы:
    • Стиль
    • Стиль Экстра
    • Стиль Плюс
  • Полотенцесушитель JUNIOR

Окраска всех отопительных приборов двухэтапная: сначала наносится и закрепляется слой краски, а сверху защитное лаковое покрытие. Эта технология позволяет надолго сохранить первоначальный вид, а также поверхности хорошо переносят контакт с моющими средствами. Производитель рекомендует периодическую очистку от пыли с помощью мыльных растворов (пыль сильно снижает теплоотдачу, а также вредна для здоровья). Использование абразивных или химически активных веществ запрещено.

Алюминиевые радиаторы Global

Представленные на российском рынке модели алюминиевых радиаторов Global имеют усиленную конструкцию. Запущенные ранее в производство модели были специально доработаны для условий эксплуатации в сетях центрального отопления. Эти модификации маркируются буквой «R». Он есть на всех пресс-формах этих моделей, поэтому присутствует на каждой секции. У моделей Style, KLASS и ISEO таких букв нет, так как они сразу разрабатывались с усиленной конструкцией.

Все модели изготовлены методом литья под давлением. В результате секции надежны, их можно эксплуатировать при давлении до 16 атм (в индивидуальном отоплении обычно 1,5-3 атм, в централизованном — 6-7 атм).

Разница между моделями в основном заключается в глубине сечения, количестве ребер воздуховодов и их форме. От этих параметров зависит главный показатель эффективности – теплоотдача. Для удобства параметры сведены в таблицу.

Таблица технических характеристик алюминиевых радиаторов Global (нажмите, чтобы увеличить картинку)

Здесь представлены самые популярные типоразмеры, но почти все модели имеют варианты с межосевым расстоянием до 800 мм. Но, как правило, они поставляются под заказ. Но следует отметить, что модели высотой 600, 700 и 800 мм, а также GL/D – это продукт для европейского рынка. Их рабочее давление составляет 10 атм, испытательное давление – 16 атм. Поэтому такие модификации следует использовать с осторожностью в многоэтажных домах, а в индивидуальном отоплении им ничего не угрожает.

Из особенностей эксплуатации: производитель не рекомендует перекрывать подачу охлаждающей жидкости без надобности. Это приводит к ускорению коррозионных процессов. Установка рекомендуется для контроля температуры.

Экструзионные радиаторы

Эти отопительные приборы изготавливаются другим способом. Часть радиатора с пластинами изготовлена ​​методом экструзии: ее не отливают, как все вышеописанное, а выдавливают, придавая заданную форму. Полученные панели прессуются или приклеиваются к литым коллекторам. Этот вариант, конечно, имеет гораздо меньшее рабочее давление, более тонкие стенки, меньший вес и меньшую теплоотдачу. Экструзионные радиаторы очень плохо приспособлены для наших сетей. Их можно использовать только в индивидуальном отоплении: рабочее давление — 9банкомат Главный аргумент в их пользу – низкая цена. Небольшой вес можно считать положительным качеством: не все стены можно обвешать высокой конструкцией большого веса. Тогда экструзионные алюминиевые радиаторы от Global — отличное решение. Но для нормальной работы требуется стабильное давление. Также они более требовательны к качеству теплоносителя: рН находится строго в пределах 7-8.

Если выбирать из двух моделей Global OSCAR или Global Ekos Plus, то OSCAR больше подходит для наших условий. Имеют сварные вертикальный и горизонтальный коллекторы, что обеспечивает большую надежность по сравнению с аналогичными устройствами других производителей. Также у них большая толщина трубы (заметно по весу).

Что такое биметаллические радиаторы

Все знают, что такое алюминиевые радиаторы. Но они могут не знать. Внешне отличий нет: формы очень похожи. Алюминий легче по весу. А все из-за дизайна. Биметаллические батареи Global состоят из сварных стальных труб, вокруг которых отлиты ребра из алюминиевого сплава. Подающий и обратный коллекторы и соединяющая их вертикальная труба изготовлены из стали. Все это сварено в единую конструкцию. Получившаяся комбинированная секция радиатора обладает преимуществами обоих металлов: прочностью и коррозионной стойкостью стали, хорошей теплоотдачей алюминия.

В чем преимущества данного решения:

  • высокая прочность и достаточно высокое рабочее давление — до 30 атм;
  • возможность использования с антифризом — рН 6,5-9,5;
  • высокая теплоотдача – 170-185 Вт с одной секции при межосевом расстоянии 500 мм.

Такое сочетание характеристик позволяет использовать биметаллические радиаторы Глобал в многоэтажных домах с централизованной системой отопления. Но для нормальной работы необходимо уточнить параметры теплоносителя в вашей сети: если рН выше, либо ставить чугун, либо искать модификации с каркасом из нержавейки (есть и такие).

Радиаторы биметаллические «Global Style»: технические характеристики

Как видно из таблицы, самым мощным является радиатор Global Style Plus. Повышение теплоотдачи достигается за счет увеличения глубины (95 мм вместо 80 мм) и дополнительных боковых ребер. Global Style Extra и просто Style имеют чуть меньшую теплоотдачу, но и глубина у этих моделей меньше. Они подходят, если подоконник или ниша неглубокие.


Требования четкие и не чрезмерные. Соблюдать их не так уж и сложно. Да и сами устройства имеют очень хорошие отзывы.

Радиаторы «Глобал»

«В 2008 году заменены аккумуляторы. Установили итальянский Global Style 500 — четыре радиатора на десять секций и один на шесть. В комплекте была подробная инструкция по самому радиатору и как его установить. Установил специалист, мне помогло. За семь лет эксплуатации проблем не было. Что мне не очень нравится: долго стравливать воздух через кран Маевского. Больше комментариев нет. Продукция очень высокого качества. Рекомендую.»

Сергей, г. Ростов-на-Дону

«Никогда не думал, что форма радиатора может сильно влиять на тепло в помещении. Но так оно и оказалось. Четыре года назад мы установили биметаллические радиаторы Global Style 500, и стало намного теплее. От него исходит ощутимый поток тепла. Хотя говорят, что в частных домах их ставить не надо, у нас такие есть. Мы ни разу не пожалели об этом. Отзыв однозначно положительный. »

Элистина, Москва

«Я снабжал себя алюминием Global. Я очень доволен качеством. Работают уже три года и ни разу не было проблем. »

«Установил себе Global Style 500. Отстой. Из двенадцати секций только первые две теплые. »

«Трехлетняя эксплуатация алюминиевых аккумуляторов Global отбросила все сомнения в качестве. Продукты действительно хорошие. »

Неуклюжие чугунные радиаторы, долгие годы бывшие символом советских систем отопления, постепенно уходят в прошлое. Современный рынок готов предложить взамен отопительные приборы с гораздо большим потенциалом теплоотдачи, а производители специально разрабатывают модели, адаптированные к российским условиям (например, итальянские алюминиевые радиаторы Global, Fondital, биметаллические Sira и другие).

Когда следует выбирать алюминий?
Огромная скорость нагрева воздуха в помещении (в 5 раз быстрее стальных и чугунных батарей) – отличительная черта алюминиевых радиаторов. Кроме того, они славятся скромными габаритами и малым весом (вес одной секции без теплоносителя менее 1 кг). Благодаря незначительной величине тепловой инерции алюминиевые аккумуляторы Глобал имеют высокую скорость реакции на изменение параметров управляющих термостатов.

Однако не всегда можно использовать алюминиевые радиаторы. Если для частных домов, в которых химический состав теплоносителя практически нейтрален по показателям pH, они оптимальны, то в квартирах с центральным отоплением, где в котельных в больших количествах используются щелочные добавки, срок службы алюминиевых резко снижается. Для нейтрализации вредного воздействия щелочей итальянские Global отделаны изнутри дополнительным защитным слоем из фтороциркониевого сплава или полимеров, что значительно увеличивает их долговечность.

Считается, что алюминиевые нагревательные панели не способны выдерживать высокое рабочее давление в сети. Однако это утверждение справедливо только для изделий, изготовленных методом экструзии с соединением элементов сварными швами. Секционные литые радиаторы, состоящие из отдельных сегментов, изготавливаются несколько иначе:

Литые алюминиевые радиаторы Global легко выдерживают рабочее давление в сети 1,6 МПа и максимальную температуру теплоносителя 110°С, что превышает типовые характеристики систем централизованного отопления по параметрам.

Обзор популярных моделей радиаторов

Неоспоримым преимуществом алюминиевых радиаторов является их дешевизна. Чтобы купить радиаторы Глобал, вам не придется идти на значительные материальные затраты. Сравним между собой основные модели, пользующиеся спросом:

.
Наименование Особенности Стоимость за 1 секцию, руб.
Global VOX Усиленная конструкция, позволяющая устанавливать радиатор в системах с давлением до 16 атм включительно. Двойное окрашивание: методом анафореза с последующим напылением полиэфирной краской. В этом случае перед, тыл и торцы окрашиваются перед сбором. Повышенное тепловыделение (152 Вт). Гарантия производителя — 10 лет. Цена радиатора Global VOX зависит от межосевого расстояния и колеблется в пределах 480-540
Global KLASS Компактные размеры при глубине всего 80 мм. Закругленный профиль верхней крышки упрощает техническое обслуживание и создает особенно элегантный стиль дизайна. Стоимость Global Klass зависит от выбранного вами цвета. Базовая комплектация обойдется в 420 рублей за секцию
Global ISEO Улучшенные аэродинамические характеристики и большая площадь рассеивания тепла за счет лепестковой формы верхней части. Увеличенный размер коллектора. Тепловая мощность одного сегмента — 145 Вт. От 470, в зависимости от межосевого расстояния
Global VIP Предназначены для работы в системах с нейтральным pH (7-8 единиц), отдельные секции соединяются сантехническими ниппелями. Тепловыделение — 195 Вт. 4 540 – 4 550
Global oskar Модель изготовлена ​​методом экструзии. Повышенная прочность стенки за счет большей толщины стенки. Тепловая мощность – 347 Вт. Подходит только для индивидуальных систем отопления, так как предел рабочего давления – 6 атм. 1 510 – 1 520
Global GL Специальная форма ребра для повышения энергоэффективности. Они имеют двойную конструкцию для улучшения характеристик теплопередачи. 880 – 1 000
Global Mix Компактные размеры и повышенная прочность секций с ниппельными соединениями. Усиленная конструкция позволяет использовать как в автономных, так и в централизованных системах отопления. Температура — не более 95°С. От 1500, в зависимости от осевого расстояния
Глобал Экос В модели используются литые и штампованные детали, благодаря чему прочность достаточно высока, а цена ниже. Утолщенная стенка вертикальных каналов (2 мм), теплоотдача – 176 Вт, рабочее давление – 16, выдерживают перепады до 24 атм, поэтому их можно устанавливать в системах центрального отопления. От 2 750


Отзывы покупателей

Даже этот краткий обзор радиаторов производства Global позволяет выбрать подходящую модель для использования в системе централизованного отопления, а для автономных алюминиевых радиаторов является наиболее оптимальным вариантом, который подтверждено многочисленными положительными отзывами о секционных радиаторах Global:

«Мы с мужем делаем ремонт в частном доме, переделываем отопление, раньше вместо батарей были только трубы большого диаметра. Но это было некрасиво: дом был окружен всеми стенами. Поддавшись моде, в доме хотели установить биметаллические китайские радиаторы, но умельцы убедили, что для наших условий лучше всего будет использовать итальянскую фирму Глобал. Если честно: для нас глобальное потепление уже наступило! В домах всегда тепло, а еще мы установили специальные краны, которые регулируют температуру и теперь можем поддерживать комфортный режим в каждой комнате: в спальне — пониже, на кухне — потеплее.

Итальянская компания Global занимается производством радиаторов отопления с 1971 года. За почти полувековую историю небольшая мастерская выросла в крупное предприятие с собственным заводом и лабораториями. Также поставляет на российский рынок алюминиевые радиаторы.

Алюминиевые радиаторы Global представлены в широком ассортименте. Это Vox и Vox Extra, Iseo и Klass, VIP, GL и Oscar, все модели способны выдержать серьезные гидроудары в системе централизованного отопления.

Основное преимущество итальянских алюминиевых радиаторов отопления – высокая теплоотдача. Алюминий — отличный проводник тепла, благодаря чему одна батарея может обогреть большое помещение. У этих радиаторов есть и другие особенности:

  • Эстетика. Батареи отлично впишутся в интерьер частного дома или роскошной городской квартиры; они не требуют установки экранов.
  • Изысканный дизайн. Все модели подходят для установки под подоконники и в ниши: благодаря многочисленным ребрам воздух свободно проходит между секциями и быстро нагревается.
  • Универсальность. Можно использовать радиаторы с трубами из стальных, металлопластиковых или полимерных трубопроводов. Утечки и другие проблемы исключены.
  • Секционная конструкция. Каждый элемент крепится друг к другу ниппелями с помощью специальных трехслойных прокладок. Радиатор можно уменьшить или увеличить, добавив несколько секций, сделав систему отопления максимально эффективной и экономичной.

Итальянские алюминиевые радиаторы – отличный выбор для автономных систем отопления. Они подходят практически для любого теплоносителя. Благодаря усиленной конструкции они прослужат более 10 лет в условиях городской квартиры с централизованным отоплением.

Технические характеристики

Представлены технические характеристики модели Iseo:

Модель Высота
(мм)
Длина
(мм)
Глубина
(мм)
Межосевое
Расстояние (мм)
Размер
резьба
Вес
кг
Вместимость
л
ΔT 50 °C
Вт
ΔT 50°С
Ккал/час
ΔT 60 °C
Вт
ΔT 60°С
Ккал/час
ΔT 70 °C
Вт
ΔT 70°С
Ккал/час
Экспонент
Коэффициент
Км
800 882 80 80 800 1″ 1,87 0,61 164 142 210 181 259 224 1,35556 0,81617
Изео 700 782 80 80 700 1″ 1,71 0,55 150 130 192 166 237 205 1,35131 0,76006
Изео 600 682 80 80 600 1″ 1,47 0,49 131 113 168 145 207 179 1,34724 0,67518
Изео 500 582 80 80 500 1″ 1,31 0,44 115 99 147 127 184 155 1,33344 0,62383
Изео 350 432 80 80 350 1″ 1,04 0,36 87 75 109 94 135 116 1,31488 0,50153
Технология изготовления

Итальянский алюминий одинаково популярен в Западной Европе и России. Успех обусловлен тщательным контролем качества и новыми технологиями, которые регулярно внедряются в производство. Продукция компании соответствует ГОСТ РФ и ISO 9001: 2000.

Стадии разработки и производства:

  • Исследования в собственных исследовательских центрах.
  • Создание оптимальных штампов и дизайна для каждой новой модели.
  • Изготовление самих штампов и радиаторов в собственном цеху.
  • Контроль качества каждого изделия.

Тщательный контроль на каждом этапе разработки и производства исключает брак и обеспечивает эффективную работу радиатора. На аккумуляторы Global предоставляется 10-летняя гарантия.

Контроль многоступенчатый:

  • Сырье, поступающее в цеха, анализируется в лаборатории.
  • Оборудование, используемое при изготовлении штампов, имеет цифровую систему управления.
  • Мониторинг производственных процессов помогает отфильтровывать любые отходы до выпуска продукта.
  • Все данные о выявленных проблемах хранятся в единой базе данных, что позволяет совершенствовать производство.

Готовое изделие проверяется в несколько этапов, в том числе и на герметичность.

Глобальные гарантии

Гарантирует, что:

  • Срок службы радиаторов не менее 10 лет с даты производства. Гарантия является официальной, и пользователь сможет вернуть товар, если будет выявлен заводской брак.
  • Приборы обеспечат оптимальную температуру в помещении — при условии правильной установки. Значит, тепловая мощность при температуре ΔТ = 60⁰С составит 231 Вт.
  • Установка не составит труда. Разборная конструкция позволит создать радиатор необходимой длины, а для подключения трубопроводов доступны заводские комплекты.

Алюминиевые итальянские батареи являются оптимальным решением как для автономных, так и для централизованных систем в квартирах и частных домах, промышленных, сельскохозяйственных и коммерческих зданиях.

основные преимущества, выбор конкретного варианта и проведение проектных работ Размеры биметаллических радиаторов отопления

Чаще всего в квартирах и загородных домах сегодня устанавливаются биметаллические радиаторы отопления. Этот тип аккумуляторов отличается невысокой стоимостью, имеет отличные характеристики и эстетично выглядит. Иногда жилые помещения отапливают чугунными, стальными или алюминиевыми моделями. отопление – один из ключевых факторов, на который стоит обратить внимание при покупке.

Преимущества биметаллических радиаторов отопления

Популярность этого типа батарей легко объяснима. Чугунные радиаторы достаточно надежны, но выглядят не очень эстетично. Кроме того, их сложно монтировать. Алюминиевые батареи выглядят современно и привлекательно. Однако этот металл плохо переносит контакт с кислородом теплоносителя. Поэтому алюминиевые радиаторы достаточно быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом выглядят они не так эстетично.

Биметаллические модели сочетают в себе достоинства алюминиевых и стальных радиаторов. В современный интерьер эти батареи вписываются идеально. Секции изготовлены из алюминия. При этом они служат долго, так как трубы, по которым протекает теплоноситель, сделаны из стали.

На что следует обратить внимание при выборе размера батареи

Радиаторы отопления обычно устанавливаются под окнами. Такое расположение позволяет максимально эффективно расходовать энергию теплоносителя. С учетом этого обычно выбираются размеры радиаторов отопления.

Батарея монтируется таким образом, чтобы расстояние от ее верхнего края до выступа подоконника было не менее 10 см. При этом радиатор должен располагаться на высоте примерно 8-12 см от пола. При нарушении этих требований эффективный воздухообмен в районе секций батареи отсутствует. Следовательно, потенциал радиатора используется не полностью. Таким образом, при выборе аккумулятора в первую очередь следует смотреть на высоту. Оно должно быть примерно на 20 см меньше, чем расстояние от выступа подоконника до пола.

Размеры биметаллических радиаторов отопления: высота

При изготовлении, как и любого другого оборудования, конечно, соблюдаются определенные стандарты. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм. Все эти варианты довольно популярны, и вы без проблем можете приобрести их при необходимости. Однако цифры 200, 350 и 500 мм не являются фактической высотой радиатора, а лишь обозначают расстояние между центрами подводящего и отводящего патрубков. А вот сами аккумуляторные секции обычно немного длиннее. Какие размеры радиаторов отопления по высоте будут наиболее удобными, можно узнать, если к межосевому расстоянию прибавить 8 см. Таким образом, батарея с маркировкой 350 займет под подоконником около 430 мм, модель 500 мм – 580 мм, 200 мм. — 280 мм.

Ширина радиатора

По этому показателю аккумулятор следует выбирать максимально тщательно. Ширина радиатора зависит от количества секций, которое может быть разным. Необходимое количество таких элементов для одной батареи рассчитывается по специальной формуле. Считается, что для обогрева помещения площадью 10 м2 требуется мощность радиатора 1 кВт. Формула расчета необходимого количества секций, таким образом, выглядит так: N = S х 100/Q. Вместо S нужно подставить показатель общей площади помещения, в котором будет установлен радиатор. Значение Q — это мощность одной секции. Последний показатель легко определить. Производитель обычно указывает в техническом паспорте мощность одной секции. Этот показатель может быть разным, но чаще всего его значение близко к 180 Вт (для моделей 500 мм). 8 см – это ширина, которую в большинстве случаев имеет одна секция радиатора отопления. Таким образом, размер батареи напрямую влияет на ее емкость.

Например, рассчитаем радиатор отопления на комнату площадью 30 м 2 . В этом случае формула будет такой: 30 х 100/180 = количество секций. То есть 16-17 штук. При этом ширина радиатора будет большой – 16 х 8 = 128 см. Радиаторы обычно устанавливаются под подоконником в специальной нише. В него может не влезть такой широкий радиатор. В этом случае нужно просто приобрести две батареи по 8 секций. Ширина каждой будет 64 см. При выборе количества секций, помимо прочего, следует учитывать, что длина радиатора должна перекрывать не менее 70-75% оконного проема.

Толщина батареи

Нагрев биметаллический, поэтому может быть разным. Их глубина обычно составляет 80 или 100 мм. Иногда в продаже встречаются и варианты на 90 мм. В этом случае выбор зависит исключительно от личных предпочтений самих владельцев дома. Если ниша для аккумулятора глубокая, можно приобрести более толстый радиатор. Если стена находится в одной плоскости с краем подоконника, конечно, следует купить радиатор на 80 мм. В этом случае при необходимости его будет легче замаскировать.

Размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными. Поэтому чугунные радиаторы сегодня востребованы. Производители, конечно же, это заметили и стали поставлять на рынок в том числе и чугунные радиаторы в ретро-стиле, отличающиеся очень привлекательным дизайном. При желании такие батареи можно купить и домой, конечно. Их размеры могут быть разными. На рынке представлены низкие, стандартные и высокие модели этого типа. Ориентировочные размеры чугунных радиаторов отопления разных типов можно увидеть в таблице ниже.

Очень часто стильные чугунные радиаторы в стиле ретро имеют маленькие ножки. При этом высота рассчитывается, разумеется, с их учетом.

Какие размеры стальных радиаторов отопления

Конструктивно такие батареи отличаются от чугунных и биметаллических. Это стальные радиаторы в виде единой прямоугольной панели. Внутри него имеются каналы для охлаждающей жидкости. Также в продаже имеются трубчатые стальные радиаторы. По внешнему виду они напоминают чугунные модели. В свою очередь трубчатые батареи могут быть секционными или сплошными.

Размеры по высоте и ширине могут быть самыми разными. При выборе таких радиаторов в первую очередь обращайте внимание на толщину. Чем выше этот показатель, тем мощнее батарея. Толщина стальных радиаторов зависит от количества панелей и рядов ребер. Последний показатель может колебаться от 0 до 3. Так, толщина стального радиатора обычно составляет 61-170 мм.

Ширина зависит от количества используемых в них секций. Модели этого типа из-за особой конструкции обычно устанавливаются только в офисах или административных помещениях.

Алюминиевые модели

Существуют алюминиевые радиаторы со значительными или малыми габаритами по высоте и длине. Но самыми распространенными вариантами являются такие батареи с межосевым расстоянием 350 и 500 мм. Примерно 80% всех алюминиевых моделей на рынке имеют такую ​​высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители стали выпускать очень интересные модели плинтусов алюминиевых батарей. Визуально размеры радиаторов отопления такого типа очень маленькие. Все дело в их незначительном росте. Однако длина таких моделей может быть довольно большой. При желании сегодня на рынке можно найти очень интересные вертикальные алюминиевые радиаторы. У таких моделей высота может достигать 2-2,5 м, а ширина может быть незначительной.

Глубина радиаторов этого типа, как и биметаллических, может быть равна 8 или 10 см. Ширина секции алюминиевой батареи в большинстве случаев составляет 8 см.

Особенности монтажа радиаторов

Размеры (редактировать) Радиаторы отопления биметаллические, а также чугунные или алюминиевые, поэтому выбирать их следует максимально внимательно. Однако какие бы габариты ни имела батарея, конечно же, ее необходимо правильно установить. Радиаторы отопления обычно крепятся к стене с помощью кронштейнов. Перед их установкой в ​​обязательном порядке делается разметка. Радиаторы монтируются либо строго горизонтально, либо с небольшим уклоном по направлению движения теплоносителя. В последнем случае снять с секций воздушные шлюзы проще. Батареи могут подключаться к магистралям тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует установить индивидуальный вентиль. Это позволяет производить ремонт батареи без отключения всей системы отопления в целом. Также на каждый радиатор в обязательном порядке устанавливается кран Маевского (или некоторые его современные аналоги).

Размеры биметаллических радиаторов — важная характеристика, влияющая на качество обогрева помещений.

Каких размеров выпускаются батареи для отопления?

У них стандартные значения или разные у каждого производителя?

Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажная высота, глубина и ширина.

Высота и Глубина зависят от размера секции , а ширина зависит от их количества.

Высота батареи зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входного и выходного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Межосевое расстояние у большинства производителей указано в названии модели. А вот монтажная высота другая и указывается в спецификации на радиатор.

Ширина радиатора зависит от количества секций. Так, для 8-секционного радиатора параметр имеет значение 640 мм, для 10-секционного радиатора – 800 мм и для 12-секционного радиатора – 960 мм (значения для батарей с шириной секции 80 мм ).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16 -0,19кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метр площади необходима тепловая мощность не менее 0,1 кВт.

С учетом этого требования используется формула для расчета количества секций :

где S – площадь отапливаемого помещения, Q – тепловая мощность 1-й секции и N – необходимое количество секций.

Например, в помещении площадью 15 м 2 планируется установка радиаторов с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получим:

Н = 15 м 2 * 100/140 Вт = 10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо установить биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитываются факторы, влияющие на теплопотери внутри помещений. Полученный результат увеличивается на 10% в случаях, когда квартира расположена на первом или последнем этаже, в угловых комнатах, в комнатах с большими окнами, с небольшой толщиной стен (не более 250 мм).

Более точный расчет получается при определении количества секций не по площади помещения, а по его объему. По требованиям СНиП для обогрева одного кубометра помещения требуется тепловая мощность 41 Вт. С учетом этих норм получается:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-й секции, N – необходимое количество секций.

Например, расчет для комнаты все тот же площадью 15 м 2 и высотой потолков 2,4 метра. Подставляя значения в формулу, получаем:

Н = 36 м 3 * 41/140 Вт = 10,54.

Повторное увеличение выполнено в большую сторону : требуется радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. В расчете учитываются коэффициента теплопроводности каждого материала, используемого при возведении крыш, стен и перекрытий.

При выборе размеров следует учитывать требования СНиП по установке батарей:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размера биметаллических радиаторов. Размеры аккумуляторов каждого производителя имеют небольшие отличия, которые учитываются при покупке. Правильный расчет позволит избегайте ошибок .

Какие должны быть правильные размеры Узнайте биметаллические радиаторы из видео:

Биметаллический радиатор – обогреватель, в котором теплоноситель циркулирует по стальному сердечнику, помещенному внутри алюминиевого корпуса. Батареи этого типа относятся к секционным отопительным приборам и работают по принципу комбинированного (конвективно-лучистого) теплообмена.

Технические характеристики биметаллических радиаторов отопления включают в себя ряд параметров и конструктивных особенностей, позволяющих оценить отопитель и сравнить его с другими моделями того же типоразмера.

Как правильно сравнивать биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору радиаторов для своего дома или квартиры, стремится приобрести продукцию с оптимальными характеристиками и эксплуатационными характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приведены для одной секции, поэтому сравнивать нужно не устройства в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

Межцентровое расстояние — это размер между осевой линией верхнего и нижнего коллекторов. Как и цельноалюминиевые модели, биметаллические радиаторы выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния и, как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора) встречаются редко. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора являются его высота, а также ширина и глубина секции. Высота, как правило, на 60 — 80 мм превышает его межцентровое расстояние.

Большинство производителей выпускают модели с шириной профиля 80 мм. Зная количество секций, можно легко определить общую ширину устройства.

Глубина профиля 80 — 100 мм. Радиатор может быть постоянной глубины или переменной высоты, как у стильного и изящного устройства серии DreamLiner от Royal Thermo.

Установка радиатора отопления на деревянную стену.

Тепловая мощность

Этот параметр позволяет определить, сколько секций радиатора той или иной модели необходимо для обогрева помещения определенной площади. Тепловая мощность измеряется в ваттах и ​​находится на межосевом расстоянии:

  • 500 мм — от 170 до 200 Вт;
  • 350 мм — от 120 до 140 Вт;
  • 300 мм — от 100 до 145 Вт;
  • 200 мм — около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

Стальной сердечник является основой конструкции.

Объем (емкость) одной секции

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллекторов, соединенных вертикальной трубой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции можно соединять с помощью стальных ниппелей. Такая конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердцевинах биметаллических моделей используются только круглые трубы, что обеспечивает меньшую пропускную способность каждой секции. Так, биметаллическая Rifar Base 500 имеет вместимость секции 0,20 л, а алюминиевая модель Rifar Alum 500 того же типоразмера имеет объем 0,27 л.

Вес секции

Биметаллические радиаторы тяжелее аналогичных моделей алюминиевых радиаторов. Это связано с использованием в их конструкции стальных сердечников, плотность которых (а значит, и масса) превышает таковую для алюминия. Например, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1,2 кг.

Давление

Рабочее давление биметаллических радиаторов 16 — 40 атм (1,6 — 4,0 МПа). Согласно нормативным документам, устройства должны испытываться путем опрессовки системы отопления давлением в 1,5 раза превышающим рабочее значение. В документации также указывается значение максимального давления, при достижении которого она может начать разрушаться.

Соединение секций.

Сравнительные технические характеристики биметаллических радиаторов

Для удобства сравнения различных моделей в таблицах 1-3 приведены данные об основных характеристиках продукции 11 производителей. Информация указана как для самого распространенного типоразмера 500 мм, так и для радиаторов с межосевым расстоянием 350, 300 и 200 мм, которые присутствуют в модельном ряду лишь у части производителей.

Таблица 1 — Сравнение характеристик моделей с межосевым расстоянием 500 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочий проверено

Билюкс

плюс 500 рэндов

563 80 85 0,21 1,82 20 30 182

Индустри Пазотти

Elegance
Биметаллическая волна

565 80 100 0,19 2,06 35 52 176

Глобальный

Стиль Экстра 500

566 81 80 0,21 1,87 35 52,5 170,7

Коннер

Биметалл 80/500

563 80 80 0,40 2,18 30 45 190

Рифар

База 500

570 79 100 0,20 1,92 20 30 204

Роял термо

Билайнер 500

574 80 87 0,205 2,01 30 45 171

Тенрад

БМ500

550 80 75 0,22 1,45 24 36 161

Вармега

Бимега 500/80

565 80 80 0,3 1,75 30 45 190

Сантехпром

РБС-500

560 80 95 0,23 2,34 16 24 185

Сира Индастри

RS Биметалл 500

572 80 95 0,199 2,03 40 60 201

Скола

ДЖБ-СА 500

565 78 80 0,28 1,85 30 40 188

Разнообразие стандартных размеров.

Таблица 2 — Сравнение характеристик моделей с межосевым расстоянием 350 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочий проверено

Глобальный

Стиль Экстра 350

416 81 80 0,17 1,42 35 52,5 119,6

Коннер

Биметалл 80/350

413 80 80 0,30 1,28 30 45 140

Рифар

Основание 350

415 80 90 0,18 1,36 20 30 136

Роял термо

Билайнер 350

424 80 87 0,175 1,52 30 45 118

Тенрад

БМ350

400
80 75 0,15 1,18 24 36 120

Вармега

Бимега 350/80

412
80 80 0,22 1,43 30 45 140

Таблица 3 – Технические характеристики биметаллических радиаторов с межосевым расстоянием 300 и 200 мм.

Производитель и модель Габаритные размеры, мм Объем секции, л Масса секции, кг Давление, атм Тепловая мощность, Вт
высота ширина глубина рабочий проверено

Расстояние между центрами 300 мм

Билюкс

плюс R300

365 80 85 0,17 1,29 20 30 142

Сантехпром

РБС-300

360 80 95 0,178 1,67 16 24 121

Сира Индастри

RS Биметалл 300

372 80 95 0,165 40 60 145

Скола

ДЖБ-СА 300

365 78 80 1,45 30 40 106

Межосевое расстояние 200 мм

Билюкс

плюс 200 рэндов

550 80 75 0,22 1,45 24 36 161

Рифар

База 200

565 80 80 0,3 1,75 30 45 190

Применимые материалы

Сердечник биметаллической секции радиатора изготавливается из стальных труб. Для батарей нормальной прочности (рабочее давление 16 — 20 атм) сердечник изготавливается из углеродистой стали марки Ст.3 или ее зарубежных аналогов (например, Радиаторы Тенрад). Сердечник (каркас) высокопрочных моделей сварен из нержавеющих труб. Высокопрочные устройства с сердечником из нержавеющей стали (например, Biliner от Royal Thermo) способны выдерживать разрывное давление более 100 бар.

Наружная часть биметаллических радиаторов изготовлена ​​из алюминия методом литья под давлением. Метод экструзии, применяемый при производстве некоторых алюминиевых моделей, в данном случае использовать нельзя, так как перед формованием внутрь заготовки необходимо поместить стержень. Уплотнительные кольца изготовлены из термостойкой силиконовой резины.

Ребристость

Ребристость служит для увеличения общей площади теплообмена нагревателя. В современных моделях применяются различные конструктивные решения, делающие оребрение более эффективным.

Повышена эффективность теплообмена за счет введения в конструкцию дополнительных ребер, а также профилирования конвекционных каналов между ребрами. В радиаторах Tenrad каналы образуют конфузор, за счет чего увеличивается скорость воздушного потока, что увеличивает интенсивность конвективного теплообмена. Внешние края ребер закруглены для повышения травмобезопасности.

Способ соединения секций

Отопление биметаллических батарей

В, соединение секций между собой осуществляется при помощи стальных резьбовых ниппелей. При изготовлении радиаторов серии «Монолит» от компании «Рифар» используется другой тип соединения – сварка. Данная модель нагревательных приборов выдерживает повышенное давление (рабочее до 100 атм) и температуры (до 135°С против 110°С у ниппельных моделей).

Биметаллические радиаторы – наиболее технически совершенный отопительный прибор для систем водяного отопления. Сочетая в себе высокий КПД и хорошие эксплуатационные показатели, устройства этого типа оптимальны для использования в бытовых условиях. Зная технические характеристики биметаллических радиаторов отопления различных моделей, можно подобрать отопительный прибор, наиболее подходящий для условий работы в конкретном помещении.

Здравствуйте Уважаемые читатели блога! Вообще биметаллические радиаторы отопления появились давно. Популярными они стали благодаря тому, что отлично справлялись с возложенной на них функцией обогрева помещения без особых затрат со стороны. В нашей статье мы разберем положительные и отрицательные стороны этих радиаторов. Также мы уделим внимание нюансам их установки, техническим характеристикам и другим интересным моментам, о которых обязательно стоит упомянуть.

Краткое содержание этой статьи:

Положительные стороны использования биметаллических радиаторов

  • Начать стоит с дизайна. Биметаллические радиаторы, как правило, идеально вписываются практически в любой жилой интерьер. Они не имеют острых углов и занимают мало места. При необходимости их всегда можно спрятать внутрь стены.
  • Срок службы этих радиаторов составляет примерно 25 лет.
  • Идеально подходит для всех систем отопления.
  • Очень хорошая устойчивость к давлению. Даже если в системе отопления она поднимется до 30-40 атмосфер, это никак не скажется на их прочности.
  • Хорошо отдают тепло в помещение, что точно не даст вам замерзнуть зимой.
  • Благодаря специализированному термостату можно практически мгновенно изменить температуру в помещении.
  • Если произойдет какая-либо поломка, то благодаря удачной конструкции ремонт можно провести прямо на месте без необходимости демонтажа или отключения подачи воды.

Минусы биметаллических радиаторов

У этих радиаторов гораздо меньше недостатков:

  • Из-за разного коэффициента расширения алюминиевого сплава и стали со временем может появиться скрип радиатора при нагреве.
  • Если используется некачественный теплоноситель, то может произойти быстрое засорение труб.
  • Цена. Это значительно выше, чем, например, у аналогов из чугуна/стали/алюминия.

Как рассчитать количество секций радиатора?

Для расчетов не нужно быть математиком. Формула настолько проста, что с ней справятся даже люди с гуманитарным складом ума.

Прежде чем производить расчеты, узнайте точную площадь помещения. Следующим шагом является выяснение производственной мощности радиатора.

Для того, чтобы узнать количество секций радиатора (обозначим А), нужно площадь помещения (обозначить S) умножить на 100 и разделить на мощность радиатора (обозначить Р). Схема выглядит так:

А = S × 100 ÷ P

Например, если площадь комнаты 45 кв.м. и мощность радиатора 200 Вт, получаем следующее:

А = 45 × 100 ÷ 200

А = 22,5

Из этого можно сделать вывод, что для того, чтобы хорошо обогреть помещение в 45 кв.м нам потребуется 22-23 радиаторные секции.

Монтаж (сборка) биметаллических радиаторов отопления

Полная конструкция состоит из труб и, непосредственно, самого радиатора. Эти две составляющие соединяются точечной сваркой. По этим причинам лучше прибегнуть к помощи высококвалифицированных специалистов, которые выполнят работу безопасно, качественно и в кратчайшие сроки.

При установке биметаллических радиаторов мастера советуют использовать полипропиленовые трубы . Это значительно упрощает монтаж последних и сводит к минимуму риск того, что трубы могут засориться нежелательными отложениями изнутри в процессе эксплуатации.

Конкретно, что стоит знать об установке:

  • Установка производится после подготовки рабочего места, нанесения разметки и высверливания креплений для кронштейнов.
  • Установите радиатор в соответствии с расстоянием от пола до нижней части радиатора. Желательно поддерживать этот показатель в районе 60-120 миллиметров. Это делается для того, чтобы добиться максимальной теплоотдачи.
  • Монтаж производить строго под оконным пространством.

Что касается технической части, то вам следует руководствоваться следующими шагами:

  • По окончании разметки сверлятся отверстия под кронштейны и фиксируются дюбелями с цементным раствором.
  • Затем радиатор оснащается краном Маевского (позволяет удалить лишний воздух из системы). Он также оснащен фитингами и переходниками в месте соединения радиатора с трубами.
  • Последним этапом является оснащение стояка кранами. Затем устанавливаются трубы, которые соединяют сам радиатор и стояк.

Как видите, установка биметаллического радиатора не сложный процесс, если правильно следовать пошаговой инструкции.

Схемы подключения делятся на следующие виды:

  • Схема односторонняя. В этом варианте труба, подающая воду к радиатору, подключается к специальной трубе, расположенной сверху радиатора. В этом случае выпускной патрубок монтируется снизу.
  • Нижняя диаграмма. Применяется, когда система отопления скрыта в напольном покрытии. При этом отводящая и подающая трубы подключаются строго с противоположных сторон друг от друга.
  • Диагональный узор. Очень хорошо подходит для многосекционных радиаторов. Подающий патрубок подключается в верхней части радиатора, а выпускной в нижней.

Схем, как видите, достаточно и только вам решать, какая схема более применима в ваших обстоятельствах.

Какие биметаллические радиаторы лучше и долговечнее?

В этой части мы сравним биметаллические радиаторы с полубиметаллическими. Также обратим внимание на то, какой из них лучше – секционный или монолитный? Это очень важная часть, так как позволит более грамотно подойти к выбору и не тратить лишних денег.

Так какие радиаторы лучше — биметаллические или полубиметаллические?

Эти два радиатора отличаются тем, что у первого сердцевина сварена и залита алюминием, что предотвращает коррозию через некоторое время. Во-вторых, сердечник содержит два металла (сталь и алюминий). Из-за смеси этих металлов он хоть и более подвержен коррозии, но обладает более высокой теплоотдачей. Что касается цены — она ​​почти такая же, как и у первого, и у второго.

Что выбрать? Если вам важен срок службы, то биметаллический вариант. Если важна теплоотдача, то она полуметаллическая. Как видите, все предельно просто.

А деление по секционным и монолитным характеристикам?

Секционные отличаются от монолитных тем, что первые состоят из так называемых разделенных секций, а вторые представляют собой единую систему без стыков.

Большинство мастеров утверждают, что однозначно стоит выбирать монолитные варианты. Монолитные выигрывают по техническим характеристикам. Они следующие:

  • Срок службы около 50 лет. Для секционных этот период составляет около 25 лет.
  • Выдерживает давление до 100 бар. В секционных секциях всего 25-35 бар (настолько малы, что могут не выдержать стыки секций)

Единственное, в чем оба варианта одинаковы, так это в тепловой мощности, которая равна 100-200 Вт на секцию.

Естественно, монолитные радиаторы дороже секционных, но исходя из их преимуществ, оно того стоит.

Чтобы не досконально изучать каждого производителя, мы составили таблицу, в которой приведем средние показатели по различным характеристикам для биметаллических радиаторов:

Внешнее оформление биметаллических радиаторов отопления

Если вас волнует вопрос дизайна, то вам обязательно стоит знать — у каждой компании он по сути уникален и не похож один на другой. На данный момент существует значительное количество различных фирм, производящих биметаллические радиаторы. Мы перечислим самые крупные и известные рядовому покупателю. Это такие фирмы, как Sira (Италия), Royal (Италия), Rifar (Российская Федерация), Tenrad (Германия).

Как видите, в чем-то все они похожи, но все же отличаются разными функциями. Какой из них выбрать, решать вам. Все зависит от ваших вкусовых предпочтений.

На что обратить внимание при покупке биметаллических радиаторов?

Разобрались с различными техническими характеристиками, дизайном и другими советами. Теперь конкретно обратим внимание на то, на что стоит обратить внимание при покупке биметаллических радиаторов. Это очень важный момент, который позволит вам не купить некачественный товар и снова не потерять деньги.

Вот пункты, на что конкретно стоит обратить внимание:

  • Конструкция батареи. Это очень важно, так как от конструкции зависит как сложность монтажа, так и отдача тепла от радиатора в дальнейшем. Также возможность добавлять или удалять разделы.
  • Расстояние между осями. Стандартные значения – 35 и 50 сантиметров. Если вам нужно больше или меньше, то, конечно же, можно найти варианты с различными нестандартными значениями. Но найти их достаточно сложно.
  • Внешний вид радиатора. Биметаллические радиаторы предназначены для крепления на прямых поверхностях. Но если у вас могут возникнуть проблемы при установке (или вы просто хотите какое-то нестандартное решение), то современный рынок может предложить разные нестандартные решения… Как правило, почти у каждого производителя парочка таких обязательно есть в наличии. .

  • Технические характеристики. Этот момент ясен. Мы говорили об этом выше. Всегда стоит обращать внимание на технические характеристики. Ведь очень легко ошибиться с выбором и, например, выбрать не тот радиатор по размеру по отношению к метражу отапливаемого помещения. Или ошибиться с мощностью и не получить хорошего теплоотвода. Всегда помните о математической формуле, которую мы привели.

Как показывает практика, биметаллический радиатор отдает тепла примерно так же, как и чугунный аналог. Этот показатель колеблется в районе 150-180 Вт. Подробно об этом написано в паспорте конкретной модели. Снова возьмем для примера несколько самых известных производителей, о которых мы говорили выше, и составим небольшую таблицу с параметрами теплоотдачи.

Обязательно стоит сказать, что чем выше показатель, тем лучше будет теплоотдача, поэтому всегда следует выбирать модели с более высокими показателями. Грубо говоря, чем выше показатель, тем теплее будет в квартире в отопительный сезон.

Что лучше — цельнолитые или секционные биметаллические радиаторы?

На этот вопрос нет однозначного ответа. Цельные биметаллические радиаторы состоят из «твердого» сердечника, обернутого в оболочку, а секционные, как мы уже знаем, состоят из многочисленных секций.

Радиаторы секционные биметаллические стоит брать, если для вас важны следующие вещи:

  • Высокая скорость охлаждения и нагрева.
  • Возможность подключения к системе отопления с любым типом труб.
  • Регулирование мощности теплопередачи за счет удаления или добавления секций.
  • Небольшой вес, что является приятным моментом при установке.

Цельные биметаллические радиаторы следует выбирать по следующим причинам:

  • Выдерживают давление во много раз большее, чем секционные.
  • Менее подвержен коррозии (возникающей в НЕ отопительный сезон)
  • Они более герметичны.
  • Очень трудно нанести механические повреждения.

Мастера советуют выбирать цельные радиаторы. Это как раз тот случай, если вы собираетесь проводить монтаж дома. Секционные хорошо подходят для офисных и других общественных помещений. В домашних условиях важна прочность и долговечность. Вы же не хотите случайно затопить соседей или постоянно ремонтировать систему отопления?

В заключение этой объемной статьи подведем некоторые итоги. Мы рассмотрели положительные и отрицательные стороны биметаллических радиаторов. Мы научились правильно рассчитывать количество секций, чтобы добиться грамотной теплоотдачи. Мы обратили внимание на схемы установки и подключения последних. Не обошли стороной вопросы дизайна, размера, нюансов при выборе и прочего. Как видно из всего вышеперечисленного, грамотный выбор биметаллических радиаторов – еще одна задача, к которой стоит подойти со всей тщательностью. Ведь это одна из тех вещей, которая сделает ваш дом уютным даже в самые холодные месяцы и поэтому не стоит пренебрегать всеми советами, которые мы перечислили. Если следовать всему сказанному, это принесет радость и сэкономит семейный бюджет на десятилетия вперед. Оставайтесь в тепле!

Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение — это очень важно для нас!

Главная страница – СанТехРай

Презентационный ролик завода САН ТЕН РАЙ

1 минута

12

Годы успешной деятельности

2

Растения в
Украина

130 тыс. чел. м²

Производство
площадь

20 000 тонн

Изготовлено
продукции в год

Мы единственный завод в Украине такого масштаба. Полный производственный цикл от подготовки сплава и сырья до готовой продукции. Современное оборудование, роботизация, широкий ассортимент продукции.

Украина, Польша, Румыния, Болгария,
Литва, Грузия, Россия, Беларусь,
Казахстан, Узбекистан, Монголия,
Азербайджан.

Стать партнером

Стать нашим партнером

Select RegionAutonomous Republic of CrimeaCherkasy OblastChernihiv OblastChernivtsi OblastDnipropetrovsk OblastDonetsk OblastIvano-Frankivsk OblastKharkiv OblastKherson OblastKhmelnytskyi OblastKirovohrad OblastKyiv OblastLuhansk OblastLviv OblastMykolaiv OblastOdesa OblastPoltava OblastRivne OblastSumy OblastTernopil OblastVinnytsia OblastVolyn OblastZakarpattia OblastZaporizhzhia OblastZhytomyr Oblast

Нажимая кнопку «Позвони мне», вы соглашаетесь с политикой конфиденциальности

Приходите на экскурсию

Leas, Италия

Сварочные линии

SAIP, Италия

Оборудование для обработки секционных радиаторов

IPM, Италия

Экструзионные линии и
раструбные машины

Юдзуми, Китай

Машина для литья под давлением

Приходите на экскурсию

Запись на экскурсию

  • Начало производства алюминия
    и биметаллические радиаторы

  • Начало производства отопления
    и системы водоснабжения

  • Начало производства стали
    радиаторы

  • Полномасштабная модернизация и
    роботизация

  • Начало производства внутренних
    канализация

  • Пуск наружной канализации
    производство

7 категорий продуктов

Все продукты
сертифицировано и застраховано

Современный логистический центр и большие складские площади

Многоуровневая система контроля качества и официальная гарантия

  • org/Question»>

    Радиаторы сами по себе не могут быть причиной шума. Обыватели прибегают к довольно радикальным методам: замене радиаторов, их капитальному ремонту и т. д. Но, как выясняется позже, такие меры не всегда избавляют от шума. Однако можно утверждать, что возникшие в системе отопления звуки сигнализируют нам о нарушении режима работы. Прежде всего, рассмотрим возможные причины появления шума и способы его устранения:

    1. Поток рабочей среды, поступающей в аккумуляторы, может быть слишком интенсивным. По характеру он напоминает звук обычного крана, когда он открыт. Турбулентная сила потока теплоносителя не представляет угрозы, если прибегнуть к установке регулятора давления воды. С его помощью вы можете установить все необходимые параметры.
    2. Часто шумы указывают на воздушную пробку в верхней части радиатора. Его секции могут быть не полностью заполнены водой, поэтому проще всего будет выпустить воздух или другие газы. Можно сделать это вручную, либо оснастить аккумулятор автоматическим клапаном, если такие проблемы возникают с регулярной периодичностью.
    3. Нагревательные устройства могут резонировать из-за несоответствующего давления, создаваемого циркуляционным насосом. Дело в том, что насосы и насосные станции, устанавливаемые для обеспечения расхода теплоносителя, могут работать без соблюдения плановых показателей производительности и напора. В этом случае более подробно ознакомьтесь с инструкцией по настройке насосного оборудования, задайте параметры оборотов, напора и производительности согласно требованиям и возможностям вашей системы. Для максимальной уверенности специалисты рекомендуют устанавливать антивибрационные фитинги между насосом и самими трубами.
    4. Самая банальная причина появления шума — несовпадение кронштейнов с точками опоры отопительных приборов. Следовательно, звуки ударов металла при нагреве или охлаждении системы являются следствием некомпенсированного теплового расширения. А вот поставив на кронштейн резиновые прокладки, вы избавитесь от нежелательного шума.
    5. Помимо физических причин, шум также может быть причиной неверных технических расчетов. При проектировании системы теплоснабжения нельзя было учесть некоторую свободу перемещения при тепловом расширении металла. В результате шум передается по трубам на сами отопительные приборы, сопровождаясь характерным постукиванием. Влияние теплового линейного расширения трубопроводов можно минимизировать с помощью скрытой прокладки, изоляции, внутри которой движение труб станет свободным.
    6. Проверьте клапан регулировки температуры на радиаторе, возможно он неправильно отрегулирован.
    7. Наконец, проблема вполне может скрываться в некорректной работе водогрейного котла. По правилам его работа должна длиться 20-40 минут с последующим отключением более чем на час. Частое включение и выключение котла свидетельствует о том, что поток теплоносителя плохо отрегулирован, а радиаторы работают не на полную мощность. Установленные нормы гласят, что мощность самого котла не должна быть более 80% от мощности батарей отопления, так как только в этом случае можно гарантировать оптимальный режим работы системы.
  • Стальная панель Алюминий Биметалл
    Теплопроводность средний хороший отлично
    Мощность на секцию (Вт) 90-212 140-246 140-202
    Срок службы (количество лет) 10 15 25
    Гидравлический удар средний низкий высокий
    Чувствительность к качеству охлаждающей жидкости высокий высокий низкий
    Предельная температура (°С) 110 120 120
    Система отопления центральный, автономный автономный центральный, автономный

    Основные требования при выборе радиатора: он должен поддерживать комфортную температуру (нужно правильно рассчитать количество секций) и не протекать вне зависимости от качества воды в системе. Перед покупкой ознакомьтесь с паспортом оборудования и условиями гарантии. Для автономного отопления подойдет практически любой тип радиатора (панельный или секционный). В многоквартирном доме батареи выбирают с учетом технических особенностей системы центрального отопления. Например, на верхних этажах давление низкое, нагрузка меньше. Выяснить качество воды, ее приготовление в котельной непросто (разве что оценив старые батареи на срезе). Исходить нужно из худшего варианта: убирают плохо и нерегулярно, вода грязная, с примесями.

    • Устанавливать чугунные и стальные панельные радиаторы для автономной системы отопления считается неэкономичным. Первые долго греются, вторые содержат мало воды, чаще нужно включать котел.
    • Стальные трубчатые и алюминиевые радиаторы не подходят для системы центрального отопления, разве что условия в ней идеальные. Первые чувствительны к водным ударам. Такой радиатор должен быть оснащен редуктором, чтобы избежать возможной аварии.
    • Алюминиевые радиаторы
    • не выдерживают высокого давления и гидравлических ударов. Решением может стать установка конусной запорной арматуры, позволяющей постепенно повышать давление.
    • Биметаллические батареи имеют больше всего преимуществ. Хотя по теплоотдаче они немного уступают алюминию. И цена на них выше, чем на другие варианты. Почти каждая современная модель (даже чугунные радиаторы) теперь может быть оснащена терморегулятором.

    В любом случае следует внимательно ознакомиться с характеристиками радиатора, указанными в техническом паспорте, и, исходя из конкретных данных и особенностей вашей системы отопления, сделать выбор.

    Рабочее давление, указанное в паспорте, должно быть не менее чем в 1,5 раза больше давления в вашей системе отопления. Для пятиэтажек среднее рабочее давление составляет 6-8 атмосфер, для многоэтажек – 12-15 атмосфер.

  • Формула расчета – площадь помещения умножается на 100 (количество тепла на 1 м2) и делится на тепловую мощность одной части радиатора, указанную производителем.
    Например: площадь помещения 22 м2, теплоотдача одной секции радиатора 170 Вт.
    22Х100/170 = 12,9
    Вам понадобится 13 секций радиатора на это помещение.
    При расчете необходимо добавить 20%, если в комнате есть балкон или она расположена в конце дома. Установленная в нише батарея снизит теплоотдачу на 15%.
    А чтобы исключить все возможные ошибки, предлагаем воспользоваться автоматическим онлайн-калькулятором

    По району По объему
    Н = Ш x 100 / шт.

    N – количество секций

    S – площадь помещения в м²

    Pc – тепловая мощность одной секции (взята из технического паспорта)

    Н = Ш х В х 34 (41) / шт.

    N – количество секций

    S – площадь помещения в м²

    ч — высота потолка

    34 Вт – мощность системы отопления на м³ в кирпичном доме

    41 Вт – мощность системы отопления на м³ в панельном доме

    Pc – тепловая мощность одной секции (взята из технического паспорта)

    Например:

    S = 20 м²

    Pс = 200 Вт

    Н = 20 х 100/170=12,9

    Например:

    S = 20 м²

    ПК=200 Вт

    ч = 2,5 м

    41 Вт – мощность системы отопления на м³ в панельном доме.

    Н = 20 х 2,5 х 41 / 200 = 10,25

  • Безналичный расчет, возможность оплаты в любом отделении банка, по реквизитам юридического лица.

  • Доставка по Украине осуществляется стандартными 20 тонными автомобилями с помощью логистических компаний.

    Доставка в стран Европы осуществляется по одной из 3-х моделей:

    – FCA. Цена, указанная в счете-фактуре, включает окончательную стоимость товара с учетом экспортного оформления с оплатой пошлины, но без учета транспортных расходов;
    — EXW. Продавец осуществляет поставку, когда он предоставляет товар в распоряжение покупателя на своей территории или в другом согласованном месте. Продавец не обязан загружать товар на какое-либо транспортное средство или выполнять формальности, необходимые для вывоза, если таковые имеются.

    You may also like

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
