Где ставится обратный клапан в системе водоснабжения: Обратный клапан в квартире. Как не попасть на большие счета?

Обратный клапан в квартире. Как не попасть на большие счета?

Обратные клапаны устанавливаются на трубы горячего и холодного водоснабжения. В качестве примера рассмотрим стандартную городскую квартиру в многоэтажном доме. К стояку с холодной и горячей водой подключены:

• Стиральная машина,
• Кухонная мойка,
• Водонагреватель,
• Санузел,
• Ванная и умывальник.

 Проблемы, с которыми вы сталкиваетесь

Типичная ситуация для многоквартирного дома: разное давление в каждом из стояков. В трубе с холодной водой давление может быть выше, чем в трубе с горячей и наоборот. Напор легко может повысится в любой момент, но чаще всего он неожиданно понижается в связи с утечкой или даже прорывом трубопровода. Эффект разницы давления потоков часто заметен, когда в одной квартире открывается сразу два крана. Например, открыт смеситель на кухне, из него льется горячая вода, одновременно из лейки сантехнического душа начинает течь холодная. Один поток вытеснил другой.

Во многих домах с централизованным водоснабжением горячая вода отключается минимум на две недели в летний период. На это время в квартирах, где установлены приборы нагрева, перекрывается вентиля подачи жидкости из центральной системы, и по тем же трубам пускается горячая вода из бойлера. Иногда жильцы забывают перекрыть вентиль на водонагревателе, включая подачу воды с центрального стояка. Холодная жидкость с большим давлением перекрывает поток теплой, выдавливая его. В результате из-за всех кранов подается только холодная вода. Дальше она идет в центральный стояк, через несколько минут все жильцы будут мыться холодной водой.

Второй вариант более распространенный, и может произойти в любой квартире. При использовании душевого смесителя происходит похожая на вышеописанную ситуация. Если в стояке с горячей водой давление выше, чем в трубе с холодным, вы получите кипяток в оба крана. При этом счетчик будет крутиться очень быстро, насчитывая кубометры даже, если вода не используется. Горячая жидкость будет не только в стояке, но и во всех квартирах ниже и выше.

Есть еще одна причина, полностью исключающая влияние человеческого фактора. Такая ситуация возникает в результате выхода из строя клапана на смесителе. Недорогие китайские краны приходят в негодность каждые полтора-два года. На них влияет качество воды: хлорка, ржавчина и другие примеси. Как только запорный рычажок сломается, вода хлынет в соседнею трубу, и произойдет вытеснение жидкости. К такому же эффекту может привести одноручковый смеситель на кухне. При опущенном положении ручки смесителя открывает оба клапана, если давление горячей или холодной воды выше, одна жидкость вытесняет другую, распространяясь по системе.

Во всех описываемых случаях в конце месяца придет весьма приличный счет за накрученные обратным потоком кубометры воды. Еще одна неприятность поджидает детей: возможны травмы в результате подачи горячего потока в холодный кран. Кроме того, могут быть испорчены вещи, в стиральную машинку по шлангу вместо холодной воды, подается жидкость температурой до 80 градусов.

Как проверить неполадку?

Если заметили, что счетчик воды в квартире крутится в обратном направлении, перекройте кран с горячей водой, счетчик все еще крутиться – необходимо срочно установить обратный клапан. Пустили воду в кухне и в ванной, если в одном из кранов идет только горячая или холодная – следует смонтировать клапан.

Установка обратного клапана

Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.

Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.

Особенности установки

На поверхности изделия имеется стрелка с указанием движения воды. Сам корпус клапана состоит из двух частей: гайка навинчивается на основание с помощью резьбы, закручивание происходит по часовой, выкручивание против часовой стрелки. При монтаже или демонтажа обратного клапана удерживайте гайку, от которой отходит стрелка.

В каких случаях устанавливается обратный клапан

Клапан устанавливается для предотвращения обратного тока воды, возвращения жидкости в трубопровод или замещения одного потока другим за счет разницы в давлении. Устанавливать клапаны следует:

• Перед бойлером,
• После счетчика,
• Вмести с установкой насосной станций.

Если используете насос для выкачки воды, благодаря обратному клапану вода сразу поступает в кран и не уходит обратно в систему. Такой клапан предотвращает вращение счетчика в обратном направлении при использовании замкнутых контуров. В заводских изделиях обратные клапаны можно встретить в счетчике воды перед эксцентриком смесителя. При монтаже водонагревателя клапан устанавливается на ввод холодной воды, а также на стояк с горячей водой.

Устройство клапана

• Затвор,
• Пружинка,
• Одна-две резинки,
• Металлическая труба с шайбой или без нее.

В стандартном положении затвор закрыт, его подпирает пружинка. Есть два варианта затворов: пластиковый и металлический. Изделия с металлическим затвором используются в системах отопления, пластиковые в общей системе водоснабжения. Чтобы открыть обратный клапан с металлической мембраной, необходимо большое давление. Поэтому, если в системе низкое давление, обязательно используйте только пластиковый затворный механизм. Клапаны с металлическими затворами имеет большую длину в сравнении со своими пластиковыми собратьями.

Разница составляет 1 см. При смене уже установленных клапанов необходимо учитывать эту техническую особенность.

Читайте так же:

Где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения: tvin270584 — LiveJournal

При проектировании системы водоснабжения и отопления квалифицированные специалисты обязательно включают в список необходимого оборудования обратный клапан и фильтр грубой очистки. Они напрямую влияют на работу прочей трубопроводной арматуры и устройств, определяют срок их службы, а значит и работоспособность системы в целом. В этой статье мастер сантехник расскажет где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения.
Как работает обратный клапан и где его необходимо устанавливать
Основанная функция любого обратного клапана – препятствовать изменению направления движения среды в системе на противоположное. В системе водоснабжения или отопления он не позволяет воде уходить обратно по трубопроводу после прекращения её подачи. Простейший муфтовый обратный клапан представляет собой устройство, состоящее из корпуса и находящейся в нем подпружиненной заслонки, полностью перекрывающей проходное отверстие. Когда же с обратной стороны на запорный элемент оказывается определенное давление, удерживающая её пружина сжимается, а заслонка смещается, открывая проход. После снижения давления он вновь перекрывается. Заслонка может быть выполнена в виде смещающегося в сторону диска, состоять из двух отдельных пластин или иметь форму шара, однако общий принцип действия остается неизменным.

Установка обратного клапана в системах водоснабжения и отопления необходима в следующих случаях:

Стоящий на входе в насосную станцию клапан препятствует уходу воды обратно в скважину – в этом случае вновь потребовалось бы заполнять насос водой вручную. Клапан на выходе в свою очередь не позволяет опустеть водопроводу. Обратный клапан на вводе в бойлер удерживает накопившуюся в его баке нагревшуюся воду, не давая поступать в трубопровод с холодной водой. Установка обратного клапана перед счетчиком препятствует корректировке его показаний, поэтому данное требование часто предъявляют снабжающие организации. В системах отопления устройство необходимо для предотвращения изменения направления потока теплоносителя, в том числе в контур с меньшим давлением.

Зачем нужно ставить фильтр грубой очистки и как он устроен

Фильтр грубой очистки – это элемент трубопроводной арматуры, предназначенный для удаления крупных механических примесей из среды, проходящей по трубопроводу. В системе водоснабжения он используется в первую очередь для улавливания элементов самого трубопровода – окалины, ржавчины, а также образовавшихся в трубах окаменелостей и крупных песчинок. В большинстве случаев этого вполне достаточно для того, чтобы обеспечить необходимое качество для бытовых нужд и предотвратить выход из строя оборудования.

В системах водоснабжения фильтры устанавливают обычно перед:

В зависимости от типа фильтрующего элемента различают сетчатые, дисковые и картриджные фильтры грубой очистки. Фильтрующий элемент обычно представляет собой сетчатый материал, с ячейками определенной величины – именно они определяют пропускную способность фильтра. Не прошедшие через него частицы отсеиваются и скапливаются в специальном ответвлении – грязевике. По расположению грязевика они бывают прямыми и косыми (угловыми), а по типу крепления – фланцевыми и муфтовыми.

Вне зависимости от конструкции все фильтры грубой очистки обслуживаемые. При этом в большинстве из них необязательно менять фильтрующий элемент – достаточно извлечь его из корпуса, удалить из него скопившиеся там отложения и промыть, а затем установить вновь.
Видео

В сюжете — Как установить универсальный фильтр грубой очистки

Источник
http://santekhnik-moskva.blogspot.com/2019/07/Gde-stavit-obratnyy-klapan-i-filtr-gruboy-ochistki-v-sisteme-vodosnabzheniya.html

Обратный клапан в системе водоснабжения

  Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе.

Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.



Для чего нужен обратный клапан   В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

  Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным – до 10 и более метров. При постоянно работающем насосе, это задача решается просто – под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину.

И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

  Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.


Где правильно устанавливать обратный клапан Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Устройство обратного клапана Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

Основные типы обратных клапанов для системы водопровода   В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

  Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

  Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.

  Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.

  Специфические места установки обратных клапанов в системе водопровода частного дома   Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

  Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

  Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

  Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

  И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.



Возможные неисправности и методы их устранения   Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:

• При попадании в корпус мусора и камней;
• При повреждении пружины;
• При снашивании поверхности резиновых или пластиковых уплотнителей;
• Постепенного старения и потери эластичности пластика и резины;
• Воздействия воды и растворенных в ней химических веществ.

Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


для чего нужен, принцип действия, виды

Обязательным элементом оснащения автономных водопроводных систем на дачах и в загородных домах является обратный клапан. Именно такое техническое устройство, которое может иметь различное конструктивное исполнение, обеспечивает движение жидкости по трубопроводу в требуемом направлении. Обратные клапаны, устанавливаемые в системе автономного водоснабжения, надежно защищают ее от последствий нештатных ситуаций. Относящиеся к арматурным устройствам прямого действия, обратные клапаны срабатывают автоматически, для чего используется энергия рабочей среды, транспортируемой по трубопроводной системе.

Обратный клапан нужен для защиты водопроводной системы в случае возникновения внештатных ситуаций

Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

• Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
• После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
• Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

• рабочее, пробное и номинальное давление закрытия;
• диаметр посадочной части;
• условная пропускная способность;
• класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Конструктивные особенности

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

Устройство пружинного обратного клапана

Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:

• корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
• запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
• пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.

Принцип действия пружинного обратного клапана также достаточно прост.

• Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
• При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
• При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.

Устройство поворотного обратного клапана

Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.

Основные виды

Разобравшись с тем, как работает обратный клапан, устанавливаемый в водопроводной системе, следует также понять, как правильно его выбирать. На современном рынке предлагаются различные виды обратных клапанных устройств, конструкция, материал изготовления и схема работы которых могут серьезно различаться.

Пружинный обратный клапан муфтового типа

Корпус затворов данного типа состоит из двух цилиндрических элементов, соединяемых между собой при помощи резьбы. В запорный механизм входят пластиковый шток, верхняя и нижняя золотниковые тарелки. Положение элементов запорного механизма в закрытом состоянии, а также их открытие в тот момент, когда давление потока воды достигнет требуемого уровня, обеспечивает пружина. Между собой составные элементы корпуса соединяются с использованием уплотнительной прокладки.

Конструкция муфтового обратного клапана с металлическим седлом

Пружинный обратный клапан с латунным золотником и золотниковой камерой сферической формы

Отличительные особенности затворов этого типа легко заметить даже на фото. Латунный корпус такого клапана в его средней части, где располагается золотниковая камера, имеет сферическую форму. Такая конструктивная особенность позволяет увеличить объем золотниковой камеры и, соответственно, пропускную способность обратного клапана. Запорный механизм водяного клапана данного типа, основу которого составляет латунный золотник, работает по такому же принципу, что и в клапанных устройствах любого другого типа.

Устройство латунного обратного клапана со сферической камерой

Комбинированный обратный клапан пружинного типа c дренажом и воздухоотводчиком

У многих из тех, кто решил самостоятельно заняться монтажом трубопроводной системы, нередко возникает вопрос о том, для чего нужен обратный клапан, оснащенный дренажной и воздухоотводной системами. Использование обратных клапанов данного типа (в особенности для оснащения трубопроводов, по которым транспортируются горячие рабочие среды) позволяет упростить процесс монтажа и технического обслуживания таких систем, повысить их надежность, снизить суммарное гидравлическое давление, уменьшить количество монтажных соединений.

На корпусе затворов данного типа, что можно увидеть даже на фото, имеется два патрубка, один из которых используется для монтажа воздухоотводчика, а второй выполняет функцию дренажного элемента. Патрубок для воздухоотводчика, на внутренней поверхности которого нарезана резьба, располагается на корпусе устройства над золотниковой камерой (ее приемной частью). Необходим такой патрубок для стравливания воздуха из трубопроводной системы, для чего дополнительно используется кран Маевского. Назначение патрубка, который располагается на противоположной стороне корпуса – на выходе из клапана, состоит в том, чтобы сливать из системы жидкость, скопившуюся после клапанного устройства.

Комбинированный обратный клапан сокращает количество монтажных соединений

Если установить горизонтальный обратный клапан, то его патрубок для отвода воздуха можно использовать для монтажа манометра. Если поставить комбинированный обратный клапан на трубопроводе вертикально, то его дренажный патрубок можно будет применять для слива воды, скопившейся после такого устройства, а патрубок воздухоотводчика – для удаления из той части трубопровода, которая расположена до обратного клапана, воздушных пробок. Именно поэтому, решая, как установить обратный клапан комбинированного типа, следует четко понимать, какие функции должен выполнять такой затвор.

Пружинные клапаны с полипропиленовым корпусом

Обратные клапаны, корпус которых выполнен из полипропилена, даже если взглянуть на фото таких устройств, внешне очень напоминают косые отводы. Такие типы обратных клапанов, для монтажа которых используется метод полифузионной сварки, устанавливают на трубопроводах, также изготовленных из полипропилена. Дополнительный косой отвод в конструкции затворов данного типа необходим для размещения в нем элементов запорного механизма, что облегчает техническое обслуживание такого устройства. Благодаря этому конструктивному решению выполнять техническое обслуживание и ремонт обратного клапана данного типа несложно – достаточно извлечь из его дополнительного отвода элементы запорного механизма, не нарушая целостности корпуса устройства и герметичности его установки в трубопроводной системе.

Доступность камеры полипропиленового обратного клапана позволяет легко контролировать его состояние и осуществлять чистку

Обратные клапаны других типов

В трубопроводных системах, предназначенных для транспортировки воды, могут устанавливаться и другие виды обратных клапанов.

• Обратный лепестковый клапан оснащен особым запорным элементом – подпружиненным лепестком. Большим недостатком затворов данного типа является то, что при их срабатывании создаются значительные ударные нагрузки. Это негативно отражается на техническом состоянии самого затворного устройства, а также может стать причиной возникновения в трубопроводной системе гидравлического удара.
• Обратные клапанные устройства двухстворчатого типа отличаются компактными размерами и небольшим весом.
• Подъемный муфтовый обратный клапан включает в качестве запорного элемента золотник, свободно перемещающейся по вертикальной оси. В основу работы запорного механизма может быть положен гравитационный принцип, когда золотник возвращается в закрытое состояние под действием собственного веса. Для этой цели может также использоваться пружина. Если вы решили установить на трубопроводе гравитационный обратный клапан, имейте в виду, что выполнять монтаж такого устройства можно только на вертикальных участках системы. Между тем гравитационный клапан отличается простотой конструкции, при этом демонстрирует высокую надежность в процессе эксплуатации.
• Существуют обратные клапаны, запорным элементом которых служит подпружиненный металлический шарик. Поверхность такого шарика может быть дополнительно покрыта слоем резины.

Обратный клапан с сетчатым фильтром для насосных станций

Решая, какой обратный клапан лучше и нужен ли в трубопроводной системе дорогостоящий затвор более сложной конструкции, следует в первую очередь познакомиться с техническими характеристиками такого устройства и сопоставить их с параметрами работы трубопроводной системы. Основное назначение обратного клапана, как уже говорилось выше, состоит в том, чтобы пропускать воду по трубопроводу в нужном направлении и не давать потоку жидкости двигаться в обратную сторону. В связи с этим выбирать обратный клапан на воду следует исходя из того, под каким давлением в трубопроводе двигается поток воды. Естественно, что надо обязательно учитывать и диаметр труб, на которые такой клапан должен быть установлен.

Выполняя монтаж трубопровода, следует также иметь в виду, что ставить обратный клапан можно различными способами. На трубах значительного диаметра устанавливаются обратные клапаны фланцевого и межфланцевого типа, а на трубах небольшого диаметра – муфтовые затворные устройства. Сварной метод установки обратных клапанов используется преимущественно при монтаже на полипропиленовых и металлопластиковых трубах.

Если правильно выбрать обратный клапан и способ его установки, такое устройство не только прослужит длительное время, но и обеспечит корректную работу всей трубопроводной системы.

Как правильно выполнить установку

Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:

• на трубопроводах автономного и централизованного водоснабжения;
• на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
• перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.

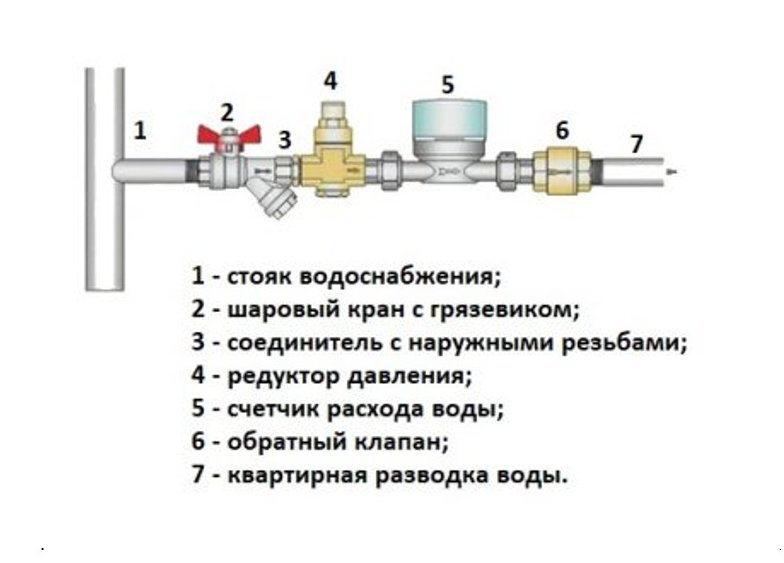

Схема установки обратных клапанов при подключении счетчиков водоснабжения

Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.

При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.

При установке обратного клапана на уже работающем трубопроводе следует предварительно отключить систему от подачи воды и только затем заниматься монтажом затворного устройства.

Как самостоятельно изготовить обратный клапан

Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.

Схема самодельного обратного клапана

Для решения этой задачи вам потребуются следующие материалы и инструменты:

• тройник с внутренней резьбой, который будет выполнять функцию корпуса;
• муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
• жесткая пружина, изготовленная из стальной проволоки;
• стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
• стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
• стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.

Где и как установить обратный клапан в насосной станции

Обратный клапан является довольно важной составляющей системы водоснабжения, его можно отнести даже к группе наиболее важных элементов. Функция его — предотвратить утечки, в следствии которых может понизится давление в трубопроводе и как результат — сбои или даже аварийную остановку насосного оборудования. Принцып его действия — пропускать воду только в одном направлении и перекрывать отток воды в обратном. Данное устройство не позволяет воде, после остановки насоса, стекать в скважину или колодец. В надобности и, даже незаменимости, его не возникает никаких сомнений.

Конструктивно — это цилиндрический элемент, обычно выполненый из латуни, внутри которого вмонтирована пружина и перекрывающая пластина. Поскольку жесткость пружины не большая, напор воды сдвигает пластину и свободно движется по трубопроводу, но только в одном направлении, если же поток изменяет свое направление в обратную сторону — пластина под воздействием напора и пружины возвращается на место и перекрывает проход. Наиболее обоснованным местом установки клапана является или входное оверстие всасывающей трубы или участок непосредственно перед насосной станцией.

Применение обратного клапана в системе водоснабжения исключает необходимость при каждом запуске насоса заполнять систему водой. Во первых это делает доставку воды к потебителю быстрее, а во-вторых значительно продлевает жизнь насосному оборудованию.

Подбирая обратный клапан, Вам стоить руководствоваться диаметром трубы в которую его планируется монтировать. Также надо помнить, что после установки клапана, давление немного упадет, примерно на 0,5 атм.

Для дольшей службы самого устройства руководствуйтесь необходимимы рекомендациями: устанавливаете клапан в вертикальном положении, стрелка на корпусе устройства должна указывать вверх. Можно конечно устанавливать его и на горизонтальном трубопроводе, но тогда срок его службы будет меньшим — в процессе эксплуатации в горизонтальном положении, на его стенках будут оседать различные грязевые отложения, что приведет, со временем, к засорению.

Интернет-магазин «Волтар»

для чего нужен, как установить

Обратный клапан на воду — это элемент защиты трубопровода, обеспечивающий передвижение воды в определенном направлении, без возможности обратного перетока. На корпусе обратного клапана отлита стрелка, указывающая направление водного потока.

Для чего необходим обратный клапан водопровода

В загородном доме система ГВС и холодного водоснабжения подключается к автономному источнику воды – скважине, колодцу или неглубокому роднику. Но даже с глубины 4-10 метров воду необходимо доставить в дом без потерь, при этом длина водопровода может быть разной. Если погружной или глубинный насос работает постоянно, то проблем с доставкой воды в трубы или накопительный резервуар в нужном направлении не будет, но, как только насос отключится, вода не только перестанет поступать в трубы – она сольется обратно в скважину.

При большой длине труб каждое включение насоса будет сопровождаться значительной временной паузой, необходимой для нового заполнения трубопровода водой. Вот для чего нужен клапан – он ускоряет новый запуск системы водоснабжения, не позволяя воздуху заполнить трубопровод любой длины.

Поэтому в водоснабжение обратный клапан устанавливается в обязательном порядке, чтобы обеспечить движение воды только в одну сторону – при изменении направления потока запорное устройство блокирует водовод, и вода остается в трубах.

Где устанавливается обратный клапан

Запорная арматура водопровода стандартно ставится на резьбовое соединение рядом с водозабором – на поверхности или рядом с погружным насосом. Диаметр механизма должен соответствовать диаметру водовода. Так как обратный клапан в системе одоснабжения расположен рядом с грунтом дна источника воды, то на него необходимо установить сетчатый фильтр грубой очистки.

Если устройство устанавливается на центробежный погружной или глубинный мембранный насос в системе водоснабжения, то оно должно крепиться на патрубке или на шланге для более удобного размещения в скважине. Если запорный механизм устанавливается в схему с поверхностным насосом, то крепить его можно и на поверхности, обойдясь без грубого фильтра, но если установка обратных клапанов в автономном водопроводе с погружным центробежным насосом неизбежна, то после насоса рекомендуется врезать другой фильтр — герметичный проточный.

Как устроен механизм

Корпус клапана сделан металлическим цилиндрическим, из латуни или бронзы. В корпусе отлита полая камера, которую перекрывает прокладка. Плотно закрытый механизм в системе водоснабжения не пропускает воду благодаря пластиковой или резиновой прокладке, которая поджимается стальной пружиной.

Корпуса новых сантехнических устройств обратного хода делаются сборными, внутри устанавливаются клапанные группы и пружины, которые доступны для ремонта или замены посредством разборки корпуса. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус собирается на резьбовое соединение, а схема водоснабжения в нужном направлении определяется по стрелке. Для ХВС корпуса имеют Ø 50-300 мм, для ГВС, где давление воды больше – 50-110 мм.

Разновидности устройств

Конструктивно бывают не только клапаны, но и затворы. Клапаны оснащены дисковой задвижкой, затворы — золотником с пружиной и уплотнителем. Механизмы с задвижками могут быть ударными и безударными.

1. В загородных домах для повышения надежности устанавливают подъемный обратный механизм, который может держать столб воды до нескольких десятков метров.
2. Обратный клапан шарового исполнения оснащен запорным конусообразным шаром, который перекрывает воду.
3. Обратный механизм с поворотной пластиной блокирует поток воды перемещением пластины при смене направления потока воды

Обычно при утечке на клапане его не ремонтируют, а заменяют на новый, так как стоимость нового изделия сопоставима со стоимостью ремонта старого.

Но увеличить время эксплуатации устройства обратного хода можно установкой фильтра или системы фильтров. Даже обычного сетчатого фильтра хватит для кратного увеличения срока службы устройства.

Обратный клапан: область применения и монтаж

Обратный клапан – это часть арматуры гидравлических и пневматических систем, устройство, которое предотвращает движение перекачиваемой жидкости или газа в обратном направлении. То есть поток возможен только в одном направлении. Также данные конструкции ставятся для исключения утечки жидкости при отсутствии давления со стороны насоса для защиты оборудования.

Обратный клапан

Области применения

Обратные клапаны получили широкое распространение на гидро,- и пневматических системах различного назначения. Основные области применения:

• Гидравлические системы с несколькими насосами. Предотвращение взаимовлияния насосов друг на друга;
• Системы, в которых движение перекачиваемой среды допускается только в заданном направлении;
• В замкнутых системах на устройствах подпитки;
• Обратные клапаны системы водоснабжения.

В первом из перечисленных вариантов обратные клапаны не только уравнивают давление в случае, когда насосы обладают разной производительностью, но и предохраняют участки системы в аварийных ситуациях, например, при отказе одного из насосов. Для раздела контуров отопления, например, радиаторов и теплого пола, устанавливается обратный клапан в системе отопления.

Применение в системе отопления

На многих системах перекачивание жидкости разрешается строго в одном направлении. В качестве примера можно привести фильтровальные станции, где не допускается обратное движение жидкости через фильтрующий элемент, там тоже стоит обратный клапан.

В замкнутых системах с циркуляцией жидкости возникает проблема восполнения утери части жидкости или повышения давления. Здесь обратный клапан используется после подпиточного крана и служит для предотвращения выхода жидкости из замкнутой системы. Обратный затвор обязательно устанавливается в системе водоснабжения скважинного типа или при выкачке воды из колодцев. Выключение насоса приведет к уходу воды из трубы в источник. Обратные клапаны, являющиеся конструкционной особенностью вибрационного электронасоса, срабатывают при высоком давлении только на работающем насосе и не перекрывают поток при выключенном.

Разновидности

По конструктивным особенностям различают устройства, у которых рабочий элемент выполнен в виде золотника, и затворные клапана, у которых запирающий элемент имеет форму круглого диска. Диск у обратных затворов иногда именуют захлопкой.

Для различных областей применения используются такие виды конструкций устройств:

• Приемные. Устанавливаются на всасывающем патрубке. Приемный клапан зачастую бывает объединен с сеткой фильтра;
• Шаровые и золотниковые;
• Обратные затворы с захлопкой. Находят применение в системах перекачки жидкостей на трубах большого диапазона диаметров;
• Межфланцевые. Применяются для установки в местах фланцевых соединений трубопроводов.

Приемный клапан с фильтром

В качестве материала для изготовления используются различные металлы:

• Бронза;
• Латунь;
• Чугун;
• Нержавеющая сталь.

Для монтажа на пластиковых трубах систем водяного отопления выпускаются устройства с корпусом из полипропилена. Через них можно перекачивать горячие жидкости с допустимой максимальной температурой, которую определяет производитель.

Герметизация затворов обеспечивается прокладками из резины или иных пластичных материалов, устойчивых к действию перекачиваемой среды.

Пластиковый затвор

Для уменьшения износа от протекания грязной воды седла и заслонки покрывают антикоррозионными сплавами.

Как работает обратный клапан

Запирающим устройством в шаровых клапанах служит шарик, в свободном состоянии прижатый к седлу пружиной. Под влиянием давления жидкости, движущейся в прямом направлении, пружина сжимается, и шарик отходит от седла, не препятствуя прохождению жидкости. При прекращении подачи шарик при помощи пружины прижимается к седлу, препятствуя обратному движению жидкости.

Аналогично работает обратный клапан на воду, в котором вместо диска установлен подпружиненный диск (золотник). Ранее такая разновидность именовалась подъемный клапан. Выглядит он как обыкновенный кран без головки. Недостаток устройств с пружинами заключается в том, что к материалу предъявляются высокие требования по коррозионной стойкости. Подъемные клапаны могут устанавливаться в любом положении.

Подъемный клапан

В обратных затворах применяется заслонка круглого типа, которая вращается вокруг оси, установленной выше центральной оси сечения. Под действием давления потока захлопка поднимается вверх, освобождая проход. При прекращении потока под действием собственного веса захлопка опускается вниз. Конструкция со свободно падающей захлопкой разрешает монтаж только строго в горизонтальном положении. Если затвор стоит не горизонтально, то заслонка может не опуститься на седло и не перекрыть канал.

Для обеспечения плотности закрытия захлопка может оснащаться пружиной. Клапана в таком исполнении могут эксплуатироваться в положении, отличном от горизонтального.

Для уменьшения массы заслонки часто она выполняется в виде двух створок, ось вращения которых проходит посередине поперечного сечения трубопровода. Такую конструкцию иногда называют лепестковый обратный клапан. Двухстворчатые заслонки имеют максимально возможный диапазон используемых размеров. Для закрытия заслонки такого типа применяются пружины.

Лепестковая конструкция

Межфланцевые заслонки по принципу действия аналогичны шаровым клапанам, только вместо шарика здесь используется подпружиненный диск. Конструкция предусматривает установку на фланцы в разрыве трубопровода. Благодаря такой конструкции, размеры и масса в несколько раз меньше, чем у обыкновенного устройства.

Установка обратного клапана должна производиться строго по направлению движения жидкости. На клапане направление, куда должна течь вода, указывается стрелкой на корпусе, для того чтобы правильно поставить устройство на трубу.

Направление потока

Гидравлический удар

Высокая скорость закрытия заслонки приводит к резкому перепаду давления внутри трубопровода. Такое повышение давление называется гидравлический удар. Скачкообразный рост давления вызывает появление продольных трещин на трубопроводах. Очень опасен гидравлический удар для всевозможного оборудования с тонкими или хрупкими стенками, например, теплообменников и чугунных радиаторов отопления. Наиболее часто гидравлический удар возникает при использовании обратных клапанов с захлопкой, особенно имеющих большие размеры. Для предотвращения возникновения гидравлического удара такие виды клапанов снабжаются специальными демпферами, предназначенными для плавного закрытия проходного сечения трубопровода.

Неудачное расположение обратного клапана на трубопроводе скважинного насоса также вызывает возникновение гидравлического удара. Если ставить обратный клапан на насос на высоте более 9 м от поверхности воды, то при отключенном насосе в трубопроводе возникает частичное разрежение, и при последующем включении насоса вода очень быстро заполняет вакуум и сталкивается со столбом воды над заслонкой клапана. Скачок давления при гидроударе способен разорвать трубопровод и повредить насос или насосную станцию.

Как разобрать обратный клапан

Загрязненный механизм не полностью перекрывает поток воды, а с поломанной пружиной не работает совсем. Порядок разборки разных типов отличается, но есть и общие черты. Обычно корпус устройства состоит из нескольких частей, которые можно раскрутить, воспользовавшись гаечными ключами соответствующих размеров. Разбирая конструкцию, нужно запомнить расположение отдельных элементов, чтобы вычистив грязь и заменив нужные элементы, собрать все обратно.

Скважинное оборудование

Нужен ли обратный клапан при установке насосной станции? Водоснабжение из скважин или колодцев в большинстве случаев осуществляется с применением аккумулирующих насосных станций. Насос в таком случае работает только для подкачки давления в системе водоснабжения до определенного уровня. Далее схема отключает насос до тех пор, пока давление не упадет до установленного минимального значения.

Отсутствие затвора приведет к тому, что давление воды в системе будет падать сразу же после выключения насоса. Обратный клапан для насосной станции также предотвращает возникновение гидроудара при включении насоса из-за падения давления. Для чего нужен обратный клапан, если вибрационные насосы имеют его в своей конструкции? Строго говоря, на вибрационном насосе стоит затвор в виде резинового лепестка, но его срабатывание происходит только во время работы в результате высокого давления в рабочем пространстве насоса. Таким образом, обратный клапан для воды для насоса в скважине является необходимым элементом системы и устанавливается сразу после насоса.

Зачем нужен приемный затвор при использовании внешнего центробежного насоса? Для того чтобы насос нормально и правильно работал, его система, начиная от конца всасывающего шланга и до крыльчатки, должна быть заполнена водой.

Любая арматура для колодца, вентили, краны, должны соответствовать санитарным нормам на водопровод. Не все материалы подходят для перекачки питьевой воды. Не стоит усугублять и без того не очень здоровую экологическую обстановку.

Видео

Facebook

Twitter

Вконтакте

Одноклассники

Обратный клапан | Что это такое и где его использовать?

Соображения при выборе обратного клапана

При выборе обратного клапана важно провести анализ рентабельности конкретной системы. Часто основное внимание уделяется снижению затрат и в то же время достижению минимально возможных потерь давления, но когда дело доходит до обратных клапанов, более высокая безопасность означает более высокую потерю давления. Таким образом, чтобы убедиться, что обратный клапан защищает систему должным образом, каждую систему необходимо оценивать индивидуально, а также учитывать такие факторы, как риск гидравлического удара, допустимая потеря давления и финансовые последствия установки обратного клапана со слишком высокой безопасностью. необходимо учитывать запас против гидравлического удара.Пожалуйста, перейдите к Как выбрать правильный обратный клапан для получения более подробной информации.

Обратные клапаны различных типов

Существуют различные типы обратных клапанов для систем водоснабжения и канализации. Они работают по-разному, но служат одной цели. AVK предлагает широкий ассортимент поворотных обратных клапанов, шаровых обратных клапанов, обратных клапанов с наклонным диском, обратных клапанов с наклонным седлом, обратных клапанов для сопел и бесшумных обратных клапанов. Наиболее распространенными типами обратных клапанов для воды и сточных вод являются обратные клапаны поворотные и обратные шаровые клапаны:

• Поворотные обратные клапаны: Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу.Диск отклоняется от седла, чтобы позволить прямой поток, и когда поток останавливается, диск поворачивается назад на седло, чтобы заблокировать обратный поток. Вес диска и обратный поток влияют на характеристики перекрытия клапана.
• Шаровые обратные клапаны: Шаровые обратные клапаны работают с помощью шара, который перемещается вверх и вниз внутри клапана. Седло механически обработано, чтобы соответствовать шару, а камера имеет коническую форму, чтобы направлять шар в седло для уплотнения и остановки обратного потока.

Что такое гидроудар?

В насосной системе вода нагнетается с более низкого уровня на более высокий с помощью насоса. Жидкость течет в одном направлении только во время работы насоса. Когда насос останавливается, поток жидкости будет уменьшаться, пока он также не остановится. Поскольку весь трубопровод будет подниматься, когда жидкость остановится, она вернется обратно по трубе. Чтобы предотвратить попадание этого реверсирования потока в насос, колодец или приемник, установлен обратный клапан.

Во многих случаях скорость реверсирования жидкости не является поводом для беспокойства, и стандартные обратные клапаны будут работать хорошо.Однако в насосных системах, где может произойти быстрое реверсирование потока, выбор правильного обратного клапана имеет решающее значение.

Если насос останавливается и прямой поток возвращается в обратном направлении по линии к насосу до того, как обратный клапан полностью закрылся, поток заставит дверцу клапана захлопнуться на своем седле. Этот сценарий может почти мгновенно остановить обратный поток, и именно эта мгновенная остановка приводит к гидравлическому удару в трубопроводе. Это может вызвать громкие звуки молотка, которые не являются шумом клапана, вставшего в положение седла, а являются звуком растяжения трубы в этих условиях.

Последующая волна давления (скачок) может вызвать значительные повреждения системы, включая трещины в трубах, разрывы, кавитацию и имплозию из-за образовавшегося вакуумного давления. Также важно отметить, что эти отказы могут быть вызваны не одним большим скачком давления, а повторяющимися скачками, которые в конечном итоге вызывают усталостный отказ системы.

Важно отметить, что для обеспечения безопасности и безотказности системы требуются другие факторы. Для защиты системы от скачков давления необходимо учитывать правильное количество, типы и размеры воздушных клапанов, время закрытия и открытия запорных клапанов, клапанов управления потоком и т. Д.

Для предотвращения захлопывания обратного клапана клапан должен закрываться либо очень быстро, чтобы предотвратить возникновение обратного потока, либо очень медленно, когда обратный поток развивается. Для медленного закрывания обратного клапана требуется дополнительное вспомогательное оборудование, такое как гидравлические демпферы, которые амортизируют дверцу клапана, когда она приходит в свое положение. Однако это более медленное закрытие позволяет жидкости проходить через обратный клапан до тех пор, пока он не закроется, и необходимо уделить внимание входящему насосу, чтобы убедиться, что он подходит для обратного вращения и потока.

Превенторы обратного потока | WaterWorld

Предохранители обратного потока имеют решающее значение для создания безопасной системы водоснабжения. Важно изучить конструкцию, установку и использование устройств предотвращения обратного потока в контексте работы всей системы водоснабжения. Некоторые части водораспределительной системы более уязвимы для обратной промывки и инфильтрации загрязненных грунтовых вод и стоков и будут иметь пропорционально большую потребность в услугах устройства для предотвращения обратного потока.

НЕОБХОДИМОСТЬ ПРЕДОТВРАЩЕНИЯ ОБРАТНОГО ПОТОКА
Все системы водоснабжения включают в себя несколько основных компонентов. Первым важным фактором является потребность обслуживаемого населения в воде. Хотя это не обязательно физическая вещь, она определяет проектирование и установку всех других компонентов в системе водоснабжения. Спрос на воду на душу населения меняется в зависимости от сезона. Лето, как правило, является периодом более высокого спроса, чем зима, поскольку личное потребление воды увеличивается из-за тепла, полива газонов и садов, бассейнов для отдыха и т.

Размер населения также влияет на потребность в воде. Согласно Sankarasubramanian et al., «Среднее потребление воды на душу населения в день выше в сельских округах, чем в городских округах во всех климатических регионах, за исключением Центрального и Юго-восточного регионов» 1, при этом сельские районы имеют менее эффективные системы водоснабжения2, в первую очередь из-за относительной нехваткой финансовых ресурсов для обновления и обслуживания своих систем. Таким образом, более высокое «потребление» воды на душу населения в сельской местности может включать значительные недоходные потери воды из их распределительных трубопроводов.Такие проблемы также влияют на потребность в устройствах предотвращения обратного потока в точках использования.

Согласно данным USGS, американцы в среднем потребляют около 80-100 галлонов воды на душу населения в день (около 33 000 галлонов на душу населения в год, или всего около 355 000 миллионов галлонов в день). Но это среднее значение не имеет большого значения в применении к конкретным приложениям, требующим водопотребления. Спрос на воду также колеблется в зависимости от экономических факторов, таких как орошение в сельском хозяйстве, потребление воды на предприятиях, коммерческие операции и семейное / индивидуальное использование в жилых районах.Данные USGS показывают, что «промышленный забор в 2015 году составил 14 800 Мгал / день, что составляет около 5 процентов от общего забора для всех категорий использования». Кроме того, сельскохозяйственное и ирригационное использование составляет «118 000 Мгал / день, что составляет 42 процента от общего забора пресной воды», а потребление животноводства составляет еще 2 000 Мгал / день. С учетом всех видов использования общее (домашнее, коммерческое, сельскохозяйственное и т. Д.) Среднесуточное потребление воды на душу населения составляет около 150 галлонов в день.

Использование устройств для предотвращения обратного слива связано с использованием воды. Предохранители обратного потока используются для обеспечения безопасности и чистоты распределяемой воды. Промышленное водоснабжение обычно имеет минимальный стандарт качества в зависимости от рассматриваемого производственного процесса. С другой стороны, в сельском хозяйстве стандарты качества воды менее строгие. Но там, где предохранители обратного потока наиболее важны, так это в поставках питьевой воды для бытовых и личных нужд.

Спросовые нагрузки, независимо от их использования, должны удовлетворяться за счет водоснабжения соответствующего размера, который составляет второй основной компонент системы водоснабжения.При достаточной емкости накопительного бака для удовлетворения переменных пиковых нагрузок источник водоснабжения может обеспечить постоянный поток воды. В часы низкого спроса поток воды можно использовать для пополнения резервуаров, резервуаров и цистерн, которые затем обеспечивают водой для аварийного использования и в периоды, когда потребность превышает базовую скорость откачки. Источник водоснабжения может принимать различные формы, включая поля для добычи грунтовых вод, свободно текущие реки, естественные или искусственные пруды, артезианские источники, опреснительные установки для океанской воды и системы сбора дождевой воды.

Более крупные городские районы требуют как больших, так и разнообразных или множественных источников воды. Это могут быть обширные колодцы для добычи подземных вод, обеспечивающие воду из нижележащих водоносных горизонтов, поверхностных водоемов (включая озера, пруды, искусственные водохранилища), реки с пропускной способностью, способной удовлетворить потребности населения в воде, или вода, поступающая из крупных водоемов. расстояния, такие как трубопроводы водоснабжения, обслуживающие город Нью-Йорк, по которым вода транспортируется из источников в северной части штата.

Основные опасности для достаточного водоснабжения — испарение или колебания потока — зависят от источника.На грунтовые воды не влияет испарение (хотя уровни грунтовых вод могут повышаться и понижаться в зависимости от сезона и различий в скорости инфильтрации и пополнения), в то время как поверхностные воды выбираются, потому что они имеют достаточную скорость потока и / или емкость для хранения.

После того, как достаточно большой источник воды идентифицирован и оценен, в игру вступает третий важный компонент системы водоснабжения: система трубопроводов для транспортировки воды от источника к потребителям. Самые большие из этих первичных передающих труб на большие расстояния называются акведуками.Обычно сооружаются из сегментов железобетонных труб большого диаметра (10 футов и более) и даже из туннелей, облицованных непроницаемым покрытием, это огромные подземные и надземные трубы, предназначенные для подачи большого количества воды к очистным сооружениям, вторичным хранилищам и распределительным станциям. узлы, в которых потоки передаются на распределительные трубопроводы меньшего размера. Большинству крупных городов необходимо несколько акведуков, подающих воду из разных и географически разделенных источников.

Эти ответвляющиеся распределительные трубопроводы образуют сети и петли, состоящие из водопровода и подводящих трубопроводов. Водопроводные сети имеют размер от 6 дюймов до 8, 10, 12 и 16 дюймов в диаметре. Трубопроводы обеспечивают водой целые кварталы, а также крупные коммерческие, промышленные и жилые комплексы. В зависимости от пропускной способности, расположения и возраста трубопроводной системы эти трубопроводы изготавливаются из различных материалов: поливинилхлорид (ПВХ), полиэтилен высокой плотности (HDPE), чугун, высокопрочный чугун, медь, сталь, асбестоцемент, и даже железобетон меньшего диаметра.

Распределительные трубы переходят к индивидуальным водопроводным трубам еще меньшего размера, по которым вода подается в индивидуальные дома, многоквартирные дома, магазины и предприятия. В зависимости от потребности размеры этих труб варьируются от полудюйма до 6 дюймов. Вода поступает в потребительский объект через водомер, который регистрирует расход и использование воды для выставления счетов. Отдельные технологические трубопроводы обычно изготавливаются из пластика, свинца или меди типа К. И именно здесь установка устройства предотвращения обратного слива может иметь решающее значение.

Итак, мы видим переход от огромных транспортных трубопроводов (акведуков), обеспечивающих водой целые города, к большим распределительным трубам (магистралям), обслуживающим небольшие сообщества или крупные объекты, к средним распределительным трубопроводам и, наконец, к небольшим трубопроводам обслуживания. Каждая ступень в системе водоснабжения и распределения должна иметь дело с разными расходами, скоростями потока и напором, а также с разными уровнями воздействия потенциальной обратной промывки или проникновения загрязняющих веществ и последующей необходимости защиты с помощью предохранителей противотока.

Каждый тип трубопровода имеет разные требования к прочности конструкции в зависимости от его перекрывающей породы при прокладке в подземной траншее, что, в свою очередь, зависит от глубины трубопровода. Требования к прочности и давлению удовлетворяются за счет изменения толщины стенки трубы. Каждому типу материала присуща характеристика прочности и разная шкала оценок: Schedule 40 или 80 для ПВХ, стандартное соотношение размеров (SDR) для HDPE, размер железной трубы (IPS) для железной трубы и т. Д.

Некоторые материалы для труб дешевле других; некоторые из них более хрупкие и склонны к растрескиванию, смещению или другим типам структурных повреждений.Другие материалы подвержены коррозии и ржавчине, в то время как некоторые из них не подвержены влиянию. Некоторые материалы труб имеют более высокие коэффициенты тепловой деформации, что делает их более уязвимыми для структурных напряжений и деформаций в результате изменения температуры и образования льда. И эти различия диктуют потенциальную потребность в устройствах предотвращения обратного потока.

Четвертый и пятый основные компоненты системы распределения воды имеют дело с функциями поддержки системы очистки и хранения воды. Ни один природный источник воды не является достаточно чистым и в достаточном количестве, чтобы обеспечить большую общину непосредственно эстетически приятной и питьевой водой без необходимости какой-либо очистки.Как упоминалось выше, очистные сооружения расположены в начале транспортной системы и получают воду из источника системы. Вода очищается из природного источника за счет использования задержания, осаждения, хлорирования, аэрации, коагуляции и флокуляции, адсорбции, фильтрации с помощью пористой среды (песка) или мембран, а также УФ-дезинфекции (и других гидравлических, механических и химических процессов). сделано пригодным для употребления в пищу. Вода, предназначенная для использования в сельском хозяйстве или промышленности, будет иметь более низкие стандарты чистоты.Именно необходимость поддерживать эти уровни чистоты, необходимые для потребления человеком, делает использование устройств предотвращения обратного потока столь жизненно важным.

Хранилища и расширительные баки обычно устанавливаются на конце водопроводной системы, обычно между акведуком и распределительной водопроводной магистралью. Это сооружения, предназначенные для краткосрочного водоснабжения и включающие водонапорные башни, резервуары, цистерны, вторичные резервуары и облицованные пруды. Их лучше рассматривать как регуляторы потока, а не как устройства для хранения воды.Поскольку потребность в воде меняется в течение дня, в то время как расход воды в трубе от источника остается примерно постоянным, использование никогда не может точно соответствовать поставке. Таким образом, в те периоды, когда поток воды превышает потребность (обычно в ночное время), избыточное количество воды безопасно и чисто хранится для дальнейшего использования, когда уровень спроса превышает предложение (обычно в течение рабочего дня, хотя и с некоторыми отклонениями от утреннего времени). днем и вечером).

МЕХАНИКА СИФОНА, ОБРАТНОГО ПОТОКА И ЗАГРЯЗНЕНИЯ: ЧТО ПРОИСХОДИТ И ПОЧЕМУ
Теперь, когда мы определили те точки в системе распределения воды, которые наиболее уязвимы для потенциального обратного потока, мы можем изучить, почему эти точки являются критическими.Обратный поток в систему трубопроводов может быть вызван либо сифонированием, либо приложенным давлением, причем сифонирование является наиболее распространенным. Сифон аналогичен всасыванию через соломинку, а давление — как продуванию через соломинку.

Все сводится к действию сифона. В своей простейшей форме сифон представляет собой трубку в форме перевернутой буквы U или J. Один конец трубки устанавливается ниже поверхности резервуара, в который подается вода. Это самая короткая длина трубки, расположенной между резервуаром и верхней точкой трубки.Второй отрезок трубы также имеет открытый конец, погруженный в воду, но этот уровень воды ниже, чем в резервуаре для подачи воды.

Действие сифона запускается из-за разницы в весе воды в каждой половине сифонной трубки. Длина трубки в подающем резервуаре короче, чем у слива в принимающий водоем. Более длинная вода весит больше, чем более короткая, и притягивается вниз под действием силы тяжести. При этом он оставляет зону низкого или нулевого давления в верхней части сифонной трубки.Это низкое давление оказывает всасывающее усилие на более короткую / более легкую воду в подающем конце трубки, перетаскивая ее вверх и через верхнюю часть сифонной трубки. Это приводит в движение поток воды из резервуара вверх и через сифонную трубку в нижний приемный резервуар. Это перетягивание воды от одного конца сифонной трубки к другому становится возможным за счет сцепления жидкости, которое предотвращает ее разделение на две половины. По сути, он создает гирлянду из жидкости, протекающей по трубке.

Сифонирование в систему трубопроводов происходит при снижении давления, подаваемого в поток воды. В результате возникает обратный поток, при котором жидкость в сегменте трубы течет в обратном направлении относительно направления движения подачи воды в системе. Этот противоположный поток обычно локализован и может быть результатом потери давления на входе, например, из-за физического разрушения стенки трубы или ее стыков. Такое физическое повреждение чаще встречается в небольших трубах, подверженных движению транспортных средств по перекрывающим проездам, вибрациям от соседнего тяжелого оборудования, оседанию близлежащего грунта или смещению фундамента, износу принадлежностей труб, таких как клапаны и счетчики, и т. Д.В результате в трубе происходит полный обрыв, смещение или растрескивание, из-за чего вода выходит. Иногда не требуется никакого видимого физического повреждения трубы, только механический отказ ключевого насоса, отключение которого приводит к значительному падению давления в трубопроводной сети.

Обратный поток, создаваемый отрицательным давлением или сифонированием, потенциально очень опасен, поскольку он может засасывать загрязненную воду обратно в трубопроводную распределительную систему, где она может привести к загрязнению большей части, если не всей местной системы водоснабжения.Этот процесс называется «прямым перекрестным загрязнением», и примесь может поступать из воды, сливаемой системой (например, когда кран остается открытым, а его отверстие погружено под поверхность грязной воды в раковине, тазу или резервуаре) и его подающий трубопровод подвергается отрицательному давлению. Точно так же трещина или смещение заглубленного трубопровода может привести к попаданию загрязненных грунтовых вод, содержащих почвенные бактерии, разложившуюся органику или частицы почвы. Поверхностные воды, попадающие в трубопровод, могут содержать удобрения, пестициды, фунгициды, инсектициды, отходы животноводства и другие химические вещества.Даже небольшое количество загрязнителей может сделать питьевую воду неприятной, если не привести к тому, что она полностью не будет соответствовать стандартам безопасной питьевой воды. Одного вида и вкуса воды, подвергшейся воздействию, достаточно, чтобы подорвать доверие общества ко всей системе водоснабжения.

Есть две широкие категории источников потенциального перекрестного заражения: внутренние и внешние. Внутренние источники включают вышеупомянутые кухонные раковины, бассейны, баки, туалеты, воду из системы пожаротушения, воду из ледогенераторов, мыльную воду из раковин или задачи по уборке пола, а также такие приборы, как посудомоечные машины, резервуары для горячей воды, системы водяного отопления и т. Д. .К внешним источникам относятся стоки дождевой воды с крыш и автостоянок, грунтовые воды, лужи поверхностных вод, канализационные трубопроводы, другие трубопроводы водоснабжения, септики, подземные резервуары и цистерны, оросительные трубопроводы и канавы, пруды с рыбой, естественные водоемы. вода, разбрызгиватели газонов, сельскохозяйственные стоки с животноводческих участков, дренаж из компостных куч, подземные или надземные резервуары для хранения химикатов, сточные воды из систем рециркуляции воды и резервирование комбинированных сливных коллекторов во время сильных дождей в фундаменты зданий и подвалы.

Загрязняющие вещества могут быть искусственными или естественными, а также органическими или неорганическими. Биологическое заражение может быть столь же опасным, как и заражение токсичными металлами, такими как свинец. Природные могут включать неживые (почва, такая как ил, глина и другие отложения) или живые агенты (почвенные бактерии, фекалии и т. Д.). Неорганические вещества включают в себя полный список металлов, перечисленных в Федеральных правилах 40 CFR, который включает еще более длинный список органических химикатов, начиная от разливов топлива, масел и смазок до капель охлаждающей жидкости и антифриза и заканчивая сложными длинноцепочечными полимерами.И не всякий источник имеет жидкую природу. Краска, загрязненная свинцом, может отслаиваться, упасть на землю и впитаться в почву.

КАК РАБОТАЮТ ПРЕДОХРАНИТЕЛИ ОБРАТНОГО ПОТОКА
Потребность в предохранителях обратного потока очевидна, но как они работают и какие конструкции лучше всего подходят для определенных применений? Часто требования к типу и установке оговариваются экологическими нормами и местными законами. Например, местные строительные нормы и правила потребуют вертикального расстояния не менее одного дюйма, чтобы образовался воздушный зазор между отверстием крана и максимально возможным уровнем воды в его раковине или бассейне.Возникающий в результате зазор разрушает любой потенциальный сифон до того, как он может произойти, предотвращая засасывание загрязненной воды обратно в систему трубопроводов. По другим законам может потребоваться установка более сложных и изощренных устройств предотвращения обратного потока. И конструкция этих механических устройств, установленных для предотвращения обратного потока, варьируется от относительно простых до очень сложных и сложных.

Самым простым устройством предотвращения обратного потока является барометрическая петля. Это просто немеханическая труба, образующая петлю, простирающуюся как минимум на 35 футов по вертикали над трубопроводом подачи воды.Высота необходима для преодоления атмосферного давления (на среднем уровне моря) в 34 фута напора (14,6959 фунтов на квадратный дюйм). Петля трубы такой высоты предотвращает образование сифона. Его преимущества — простота конструкции и отсутствие движущихся частей. Однако во многих ситуациях установка отрезка трубы такой длины может оказаться непрактичной. Кроме того, барометрическая петля не предотвратит образование противодавления в результате отказа насоса.

Самым простым механическим устройством предотвращения обратного потока является вакуумный прерыватель в сборе (VBA).Он имеет одну движущуюся часть, подвижный диск, прикрепленный к вентиляционному отверстию. В случае сифона давление в клапане упадет ниже давления наружного воздуха. Это приводит к открытию диска, позволяя воздуху проникать в клапан и восстанавливать давление, эквивалентное атмосферному стандарту. Это восстановление давления разрушает сифон и предотвращает перекрестное загрязнение.

Более сложным является узел двойного обратного клапана (DCVA). Это устройство нашло широкое применение, поскольку оно предотвращает как сифонирование, так и противодавление.Парные обратные клапаны расположены вдоль трубопровода и работают независимо друг от друга. Набор из четырех испытательных кранов позволяет оператору осмотреть клапаны и убедиться, что они не открываются принудительно из-за скопившегося мусора. Каждый подпружиненный обратный клапан настроен на пропускание воды с ожидаемым рабочим давлением. В случае возникновения обратного потока из-за сифонации или противодавления пружины плотно закрывают клапаны, предотвращая проникновение воды с перекрестным загрязнением.

Модификация DCVA — это узел двойного обратного клапана с промежуточным выпуском воздуха (DCVA-IAV). Эта конструкция включает пассивный вентиль, расположенный между двумя обратными клапанами. Эта вентиляция в наружный окружающий воздух создает камеру воздушного разрыва, которая позволяет сбросить давление, превышающее одну атмосферу. В случае сифонации или обратного потока это проникновение воздуха в камеру создает перерыв в потоке воды, что позволяет продолжать сифонирование.

Наконец, наиболее сложным и сложным устройством для предотвращения обратного потока является устройство зоны пониженного давления.Это устройство состоит не менее чем из пяти независимо работающих клапанов (два обратных клапана и дифференциальный предохранительный клапан, закрытый с обоих концов водонепроницаемыми клапанами). Каждый клапан действует как резервная система по отношению к другим четырем. При стандартном расходе воды при расчетном давлении два обратных клапана остаются открытыми, а предохранительный клапан закрыт. Предохранительный клапан открывается пружиной, если обратный клапан забивается и заклинивается мусором или если происходит сифонирование подключенного рабочего трубопровода. Чтобы предотвратить обратный поток, обратный клапан ниже по потоку закроется.Такое сложное и надежное (хотя и дорогое) устройство лучше всего использовать в критических зонах, где перекрестное заражение может представлять прямую опасность для жизни и здоровья.

ОСНОВНЫЕ ПОСТАВЩИКИ
Zurn Industries: помимо предоставления обширной линейки устройств для предотвращения обратного потока, большинство сантехнических приборов Zurn Wilkins соответствуют и превосходят стандарты, установленные Законом о безопасной питьевой воде и инициативой по бессвинцовой воде. Недавние изменения в Законе о безопасной питьевой воде предписывают, чтобы все коммерческие сантехнические устройства, клапаны, трубы и фитинги, которые непосредственно предназначены для потребления воды людьми, производились с содержанием менее 0%.25% свинцовой латуни. Сантехнические изделия Zurn Wilkins, подпадающие под эту категорию, были обозначены как «не содержащие свинца», что означает, что они соответствуют требованиям.

Типы устройств для предотвращения обратного потока, которые предлагает компания, включают в себя сборки с двойным обратным клапаном, сборки с детектором с двойной проверкой (включая модели из нержавеющей стали) и сборки зоны пониженного давления.

Его продуктовая линейка включает не менее обширный перечень принадлежностей для сборки с обратным потоком, в том числе строительные стояки, запасные шаровые краны, задвижки и дроссельные заслонки, инструменты для установки заподлицо, наборы для испытаний и воздушные зазоры.Двойные обратные клапаны 350XL и 350 в сборе обеспечивают низкий уровень риска для здоровья, простоту обслуживания и используются во всех сегментах рынка. Другой моделью являются узлы двойного обратного клапана с доступом сверху, серия 950XLT2 / 950XLT. Доступ сверху делает его подходящим для приложений с низкой опасностью для здоровья, которым требуется легкий доступ во время тестирования и ремонта. Разновидностью этой конструкции является конструкция серии 950XL со звездообразным узором, подходящая для систем противопожарной защиты и поливного водоснабжения.Новаторский дизайн также обеспечивается двойным обратным клапаном серии 450 с характерной N-образной конфигурацией, которая позволяет модернизировать трубы большого диаметра в труднодоступных местах.

СПИСОК ЛИТЕРАТУРЫ
1. Sankarasubramanian, A., et al. «Синтез общественного водопользования в Соединенных Штатах: пространственно-временные модели и социально-экономический контроль», Earth’s Future , 5: 771-788, 2017.

2. «Эффективность использования воды в сельских районах ухудшается, несмотря на улучшения в городских центрах», совместный пресс-релиз AGU100, 18 мая 2017 г.

Выбор правильного обратного клапана

Важным элементом при проектировании систем перекачки воды и сточных вод является правильный выбор обратного клапана нагнетания насоса.

Важным элементом конструкции систем перекачки воды и сточных вод является правильный выбор обратного клапана нагнетания насоса, назначение которого состоит в том, чтобы автоматически открываться для прямого потока и автоматически возвращаться в закрытое положение для предотвращения обратного потока, когда насос не работает.Другая функция, о которой часто забывают, — это способность клапана минимизировать потребление энергии. Но не менее важно, чтобы клапан защищал насосную систему и трубопровод от скачков давления, вызванных внезапным закрытием. Каждый проектировщик насосной станции был свидетелем захлопывания обратного клапана, вызванного внезапной остановкой обратного потока через закрывающий обратный клапан. Для предотвращения захлопывания автоматический обратный клапан должен либо закрываться очень быстро, либо медленно закрываться с помощью устройств масляного бачка. Существует три основных категории обратных клапанов: обратные клапаны с подъемным механизмом, поворотные обратные клапаны и обратные клапаны с помощью дроссельной заслонки.

Даже когда понятны все различные категории и типы обратных клапанов, все еще трудно принять рациональное решение о том, какой тип обратного клапана лучше всего подходит для данной области применения. Покупка обратного клапана аналогична покупке автомобиля. Есть из многих вариантов выбора, потому что каждая модель предназначена для удовлетворения различных потребностей, и лучший автомобиль не обязательно является самым быстрым. Возможно, вы ищете компактность, высокую производительность, низкую стоимость или расширенные функции; Тем не менее, точно так же, как есть автомобиль, который лучше всего соответствует вашим требованиям, точно так же будет обратный клапан, который наилучшим образом соответствует вашим требованиям.

Чтобы наилучший тип обратного клапана соответствовал конкретному применению, необходимо определить несколько рабочих параметров. Эти критерии выбора могут быть важны или не важны для данной заявки, но все они играют роль в процессе выбора. Первым критерием являются начальные затраты. Затраты на приобретение клапана могут сильно различаться и также должны включать затраты на установку. Первоначальная стоимость обратного клапана должна учитывать длину прокладки и длину прокладки необходимого трубопровода, а также стоимость установки и опор.

Во-вторых, расходы на техническое обслуживание. Обычно можно с уверенностью сказать, что чем больше движущихся частей в клапане, тем больше потребность в обслуживании. Рекомендуемый производителем план технического обслуживания следует пересмотреть и учесть в стоимости срока службы клапана.

В-третьих, потери персонала и затраты на электроэнергию. Потери напора от клапанов можно преобразовать в годовые затраты на энергию, связанные с электрической мощностью, необходимой насосу для преодоления дополнительных потерь напора от клапана. Стоимость некоторых клапанов может быть намного выше их первоначальной стоимости.

Следующий критерий — характеристики невзрывания. Важно, чтобы характеристика закрытия клапана соответствовала динамике насосной системы.

Последняя — это совместимость с жидкостями, потому что трубопроводная среда имеет решающее значение для выбора обратного клапана. Эмпирическое правило при выборе обратного клапана и взвешенных твердых частиц заключается в том, что чем выше концентрация взвешенных твердых частиц, тем больше внимания требуется при выборе обратного клапана.

Теперь, когда типы обратных клапанов и их рабочие характеристики лучше изучены, можно применить процесс рационального решения для выбора обратных клапанов для конкретных приложений, которые удовлетворяют индивидуальным предпочтениям и параметрам системы.Не существует единого обратного клапана, который лучше всего подходил бы для всех областей применения. Каждая установка требует, чтобы критерии выбора имели разный вес, поэтому из этого следует, что существуют приложения, подходящие для всех имеющихся обратных клапанов. WW

Об авторе: Дайан Мейер — директор по маркетингу Val-Matic Valve & Manufacturing Corporation. Она также является членом Совета директоров Ассоциации производителей оборудования для водоснабжения и водоотведения (WWEMA) и входит в Исполнительный комитет в качестве казначея ассоциации.WWEMA — это некоммерческая торговая ассоциация, основанная в 1908 году для представления производителей оборудования для водоснабжения и водоотведения, а также поставщиков соответствующих услуг. Для получения дополнительной информации о WWEMA посетите www.wwema.org.

Использование обратных клапанов в погружных насосных установках

Что такое обратный клапан? Нужен ли мне обратный клапан?

Обратный клапан — это клапан, который используется для предотвращения обратного потока в системе трубопроводов. Давление жидкости, проходящей через трубу, откроет клапан, в то время как любое изменение направления потока закроет клапан.Обратный клапан поможет вашей водяной системе поддерживать давление при отключении насоса, а также предотвратит обратное вращение, подъем и гидравлический удар.

Рекомендуется установить хотя бы одну проверку на всех погружных насосных установках. Многие скважинные насосы имеют встроенные обратные клапаны. Даже если в насосе есть встроенный обратный клапан, мы рекомендуем установить обратный клапан в нагнетательной линии в пределах 25 футов от насоса и ниже уровня слива воды. Хотя у монтажников разные мнения, в глубоких колодцах мы рекомендуем устанавливать обратные клапаны через каждые 200 футов, чтобы распределить вес на каждый клапан.

Какой тип обратного клапана мне нужен? Запрещается использовать обратные клапаны поворотного типа в погружных насосных установках. Обратные клапаны поворотного типа имеют более медленное время реакции и могут вызвать гидроудар. Следует использовать подпружиненные обратные клапаны, поскольку они быстро закрываются и, таким образом, помогают предотвратить гидравлический удар. Его размер должен соответствовать условиям расхода и давления насоса. Номинальное давление обратных клапанов должно превышать максимальное давление насоса.

Обратное вращение, подъем и гидравлический удар могут привести к преждевременному отказу насоса или двигателя.

Обратное вращение . Когда двигатель останавливается, вода в капельной трубе может стекать вниз выпускную трубу, когда нет обратного клапана или неудачный обратного клапан. Поток может вызвать вращение насоса в обратном направлении. Если насос запускается во время обратного вращения, это может вызвать чрезмерное усилие, которое может сломать вал насоса, вызвать повреждение рабочего колеса или привести к повреждению подшипника.

Аптраст . При отказе обратного клапана или отсутствии обратного клапана насос запускается с нулевым напором.При низком давлении или его отсутствии рабочие колеса «всплывают» и изнашиваются диффузоры, расположенные выше. Этот повторяющийся износ может вызвать преждевременный выход из строя как насоса, так и двигателя.

Гидравлический молот . Неисправный или негерметичный обратный клапан может вызвать разрежение в нагнетательном трубопроводе. Когда насос запускается, вода, движущаяся с очень высокой скоростью, заполняет пустоту и ударяется о неподвижную воду в трубопроводе над ней, вызывая гидравлический удар. Удар может расколоть трубы, сломать соединения или повредить насос и двигатель.

7 клапанов, используемых в жилищном водопроводе

Клапаны используются для остановки и регулирования потока воды, и каждый тип клапана имеет свои плюсы и минусы и области применения, для которых он лучше всего подходит. Большинство клапанов в водопроводной системе жилых домов являются частью системы водоснабжения и используются для управления потоком воды под давлением из водопровода или частного колодца. В зависимости от конструкции клапана они могут лучше всего подходить для простого двухпозиционного управления потоком воды, или они могут быть разработаны вместо регулировки объема потока воды.

Большинство клапанов доступны из различных материалов, включая бронзу, латунь и ПВХ-пластик. Обязательно выбирайте материалы, соответствующие типу трубы, используемой в водопроводной системе.

Задвижка

Задвижки являются одними из наиболее часто используемых клапанов в сантехнике. Задвижки регулируют поток воды, поднимая или опуская внутреннюю заслонку с помощью поворотной ручки или ручки, расположенной в верхней части клапана. Запорные клапаны никогда не должны использоваться для регулирования объема потока — они разработаны, чтобы быть полностью открытыми (обеспечивая полный поток) или полностью закрытыми (полностью останавливая поток).Использование их для регулировки расхода воды может привести к износу этих клапанов. Задвижки очень надежны для закрытия системы водоснабжения, и они обычно используются в качестве запорной арматуры на магистральных и ветви водоводов питания, хотя шаровые краны постепенно становятся все более популярными в этих приложениях. Поскольку внутренние металлические части могут подвергаться коррозии, задвижка нередко застревает в положении ВКЛ или ВЫКЛ. Чаще всего они используются в тех случаях, когда подачу воды необходимо отключать нечасто.

Шаровой кран

Шаровые краны — это, пожалуй, самый надежный тип клапана, который обычно используется для перекрытия основных водопроводов и ответвлений. Как и задвижки, шаровые краны спроектированы по принципу «все или ничего» — они должны быть либо полностью открытыми, чтобы обеспечить полный поток, либо полностью закрытыми, чтобы остановить весь поток воды. Внутри эти клапаны имеют шар с отверстием посередине, который соединен с внешней ручкой рычажного типа. Когда ручка параллельна трубопроводу подачи воды, клапан открыт; когда он перпендикулярен, клапан закрыт.Эта ручка служит наглядным пособием, поэтому вы сразу узнаете, включена вода или нет.

Клапан запорный

Проходные клапаны используются для регулирования или дросселирования потока воды в сантехнике. Этот тип клапана получил свое название от выпуклости в корпусе клапана, формы которой нет в других типах клапанов. Ручка шарового клапана, как правило, ручка закрутки.

Проходные клапаны обычно устанавливаются, когда необходимо регулировать поток воды или когда его необходимо регулировать регулярно.Внутренние элементы конструкции содержат стопор на конце штока клапана, который поднимается и опускается поворотной ручкой клапана. Когда шток прижимает стопор к внутреннему седлу клапана, поток воды полностью прекращается. Шток можно постепенно поднимать от седла клапана, чтобы точно контролировать объем воды, протекающей через клапан.

Поскольку шаровые краны хороши для регулирования потока, они часто используются для наружных кранов (нагрудников для шлангов) и аналогичных коммунальных кранов.

Дисковый затвор

Внешне дроссельные заслонки напоминают шаровые краны, так как имеют ручку рычажного типа, открывающую и закрывающую задвижку. Внутри конструкции используется металлический диск, который вращается, чтобы регулировать поток воды. Поскольку вода течет вокруг диска, который находится в центре клапана, поток воды несколько уменьшается, даже когда клапан полностью открыт. В отличие от шарового крана, который задуман как двухпозиционный клапан, дроссельные заслонки могут точно регулировать объем потока.Одним из заметных недостатков дроссельной заслонки является то, что прокладка внутри клапана может вызвать проблемы с обслуживанием через несколько лет.

Поворотные дисковые затворы используются в основном в промышленности и не часто встречаются в бытовых сантехнических системах.

Светильник Запорный клапан (Запорный клапан)

Запорные клапаны приспособлений — это небольшие клапаны с небольшими поворотными ручками или ручками, используемые для управления потоком воды к отдельным сантехническим приборам, таким как смесители и унитазы. Существуют прямые версии и версии с углом наклона 90 градусов (также известные как угловые клапаны или угловые упоры).Запорные клапаны позволяют работать с краном или другим приспособлением, не перекрывая подачу воды на весь дом через главный запорный клапан.

Внешне запорные клапаны арматуры напоминают небольшие задвижки, поскольку у них обычно есть небольшая ручка или колесо, которое поворачивается, чтобы открывать и закрывать клапан. Внутри арматуры запорные клапаны могут иметь одну из нескольких различных конструкций. В некоторых типах используется простая компрессионная шайба, которая открывается и закрывается относительно седла клапана, управляемого ручкой клапана.Другие используют конструкцию диафрагмы, в которой шток клапана управляет гибкой диафрагмой, которая прижимается к отверстию седла клапана, чтобы остановить поток воды.

Редукционный клапан

Редукционные клапаны давления воды устанавливаются для снижения общего давления воды в водопроводной системе до желаемых или допустимых пределов. Обычно они имеют пружину и диафрагму, которые регулируются до определенного предела, в зависимости от давления воды. Редукционные клапаны используются не для открытия или закрытия потока воды, а для его уменьшения, чтобы снизить общее давление воды.Они обычно используются в домах, которые получают воду под относительно высоким давлением из городского водопровода, где давление может быть достаточным, чтобы повредить домашние водопроводные системы и приборы.

Обратный клапан

Обратный клапан — это специальный клапан, используемый для удержания потока воды только в одном направлении и предотвращения потока в противоположном направлении. Большинство типов не работают и поэтому не имеют дескрипторов управления. Одним из примеров обратного клапана является устройство для предотвращения обратного потока, которое часто встречается в наружных кранах (шланговых нагнетателях) и в спринклерных системах для газонов.Обратные клапаны могут использовать различные типы внутренних механизмов, включая конструкции с шаровой опорой и конструкции с диафрагмой.

Обратный клапан рабочего типа, известный как стоп-контроль, можно использовать для полной остановки всего потока воды в обоих направлениях.

Совершенные обратные клапаны для отстойников и сточных вод Обзор

ЧТО ТАКОЕ ОБРАТНЫЙ КЛАПАН НАСОСА И КАНАЛИЗАЦИИ?

Обратный клапан для отстойников и сточных вод — это сантехническое изделие, которое специально используется в системах отстойников или канализационных насосов.Эти клапаны помогают убедиться, что откачанная вода не вернется в яму. Если у вас не установлен обратный клапан, ваша система будет работать намного тяжелее и чаще откачивать то же количество. Установка одного из этих клапанов значительно снизит нагрузку на ваш насос и сэкономит энергию за счет ограничения количества, которое необходимо насосу для работы.

Обратный клапан для отстойника и сточных вод очень легко установить, и хотя обычно это не код, рекомендуется убедиться, что он включен в вашу систему.В канализационных системах эти клапаны обычно требуются согласно нормам, чтобы предотвратить слив сточных вод обратно в бассейн.

В большинстве случаев в этих продуктах используется так называемый «поворотный клапан» или «откидной клапан» для управления потоком воды. Этот клапан открывается, когда насос проталкивает воду в определенном направлении, а затем закрывается, когда насос останавливается. Это предотвращает возврат воды или сточных вод, находящихся в вертикальной части трубы, вниз. Основное различие между поворотным и откидным клапаном заключается в том, что поворотный клапан обычно представляет собой откидную пластиковую крышку, а заслонка — это просто кусок резины.Оба они поднимаются под действием силы тяжести при включении насоса и закрываются после включения насоса.

Шаровой обратный клапан популярен в канализационных системах, так как он лучше выдерживает суровые условия. В канализационной системе вы обычно имеете дело с твердыми и полутвердыми жидкостями. При использовании поворотного обратного клапана эти твердые частицы могут со временем нарушить работу этой функции. Эти элементы гораздо менее подвержены влиянию этих элементов на шаровой обратный клапан.

В КАКИХ ПРИЛОЖЕНИЯХ ИСПОЛЬЗУЮТСЯ?

Как следует из названия, эти обратные клапаны могут использоваться во всех видах приложений, связанных с отстойниками и сточными водами.Их можно устанавливать в вертикальных или горизонтальных системах, в зависимости от типа жидкости, которую вы удаляете. Если вы откачиваете твердые или полутвердые частицы, обратный клапан должен быть установлен горизонтально (под углом до 45 градусов).

Если вы устанавливаете обратный клапан для отстойника, а не для канализационной системы, другие продукты могут применяться больше. См. Различные типы обратных клапанов для отстойников и сточных вод для получения дополнительной информации о том, когда использовать различные продукты.

Во многих случаях в вашей системе может не быть установлен обратный клапан, поскольку во многих местах это не код.Это не означает, что вам не следует устанавливать его. Если у вас есть отстойник или канализационная система, рекомендуется установить обратный клапан. Наличие одного из них дает множество преимуществ, и это довольно простой процесс, который можно выполнить самостоятельно или попросить подрядчика прийти и сделать.

РАЗЛИЧНЫЕ ТИПЫ ОБРАТНЫХ КЛАПАНОВ НАСОСА И СТОЧНЫХ ВОД

Хотя все обратные клапаны для отстойников и сточных вод выполняют одни и те же задачи, существует несколько различных типов, которые лучше подходят для различных ситуаций.

Поворотный обратный клапан

Поворотный обратный клапан — самый распространенный клапан, который вы можете встретить в отстойниках. Сила от насоса толкает клапан в открытие, а затем сила тяжести закроет клапан, когда насос остановится. Существует множество различных типов проверок поворота в зависимости от типа соединения и предпочтения материала. Чаще всего используются АБС и ПВХ. В канализационных системах следует использовать только большие поворотные обратные клапаны (2 дюйма). Если вы хотите использовать этот тип клапана в канализационной системе, убедитесь, что вы провели специальное исследование того, как правильно установить правильный тип поворотного клапана.

Пружинный (тихий) обратный клапан

Пружинный или бесшумный обратный клапан работает очень похоже на поворотный чек с одним существенным отличием. Он имеет пружину, встроенную в заслонку, которая заставляет клапан медленно закрываться при выключении насоса. Это устранит громкий «лязг», который часто слышен от обычных обратных клапанов поворота. Это то, что называется «Гидравлический молот». Многие люди предпочитают устанавливать их в своей системе, чтобы избавиться от звука.Гидравлический молот не только раздражает, но и создает ненужную нагрузку на вашу систему.

Комбинированный обратный клапан шаровой / поворотный

Комбинированный обратный клапан шаровой / поворотный объединяет 2 клапана в один и очень полезен для установки в системах, требующих регулярного обслуживания. Этот продукт включает шаровой клапан, так что вы можете полностью перекрыть линию прямо над частью обратного клапана. Благодаря муфтовому соединению вы можете легко обслужить или легко заменить часть обратного клапана.Этот продукт экономит место и время установки за счет объединения этих двух важных клапанов. Существует также версия этого обратного клапана, которая является «тихой», чтобы помочь с шумом гидравлического удара.

шаровой обратный клапан

Шаровой обратный клапан обычно используется в канализационных системах из-за его конструкции. Поскольку при проверке с мячом используется мяч, а не заслонка, мусор не так легко захватывается и запутывается внутри. Это очень полезно, когда вы имеете дело с откачкой твердых или полутвердых веществ.Эти клапаны, как правило, издают более громкий шум гидравлического удара, чем проверка поворота, но в долгосрочной перспективе они будут гораздо лучшим вариантом.

ПРЕИМУЩЕСТВА ОБРАТНОГО КЛАПАНА НАСОСА И СЛИВА

Несмотря на то, что эти продукты обычно не являются кодом, у них есть много преимуществ, которые сделают вашу систему намного лучше в долгосрочной перспективе. Одним из преимуществ для отстойников или канализационных систем является то, что обратный клапан значительно сокращает время работы вашего насоса.

Без обратного клапана вся вода, перекачиваемая вертикально, будет возвращаться в бассейн после выключения насоса.Это означает, что большая часть воды, которую вы только что откачивали, снова оказывается в бассейне. Это будет означать, что помпа должна включаться намного быстрее. Это сократит срок службы насоса, а также снизит потери энергии. Обратный клапан решает эту проблему и позволит вашему насосу работать только тогда, когда это необходимо.

Еще одним преимуществом обратного клапана является то, что он защищает помпу от коротких циклов. Когда помпа включается слишком часто и быстро, двигатель нагревается и со временем может сгореть помпа. Это может быть очень дорогостоящим, особенно если вы используете устройство более высокого качества.Обратный клапан — отличный способ защитить ваши вложения от ненужного ущерба.

Обратные клапаны для отстойников и сточных вод

— довольно простой продукт для установки, если у вас есть некоторый опыт работы с сантехникой. По этой причине их установка не слишком дорогая.

Внимание: Если вам неудобно устанавливать их самостоятельно, убедитесь, что у вас есть сертифицированный сантехник, который сделает это за вас. Если эти продукты установлены неправильно, это может вызвать переполнение и другие проблемы.

Вот несколько советов, которые следует помнить при установке обратного клапана поддона или сточных вод:

• Установите обратный клапан как можно ближе к полу, чтобы минимизировать количество воды, которая стекает обратно в бассейн. Все, что ниже 2 футов над полом, идеально.
• Убедитесь, что клапан установлен в правильном направлении. Часто на клапане будет указатель поворота. Если он не установлен в правильном направлении, клапан не откроется при включении насоса.
• Проверьте соединение, чтобы убедиться в отсутствии утечек. Это может показаться очевидным, но какой бы тип соединения у вас ни был, убедитесь, что оно надежно запломбировано.
• Используйте только гибкие соединения, если ваша система имеет напор менее 10 футов. Если в вашей системе это количество превышает это значение, рекомендуется использовать сварку растворителем.
• Лучше всего устанавливать клапаны в вертикальном положении. Некоторые клапаны можно устанавливать горизонтально, но только в том случае, если в продукте четко указано использование.

* Заявление об ограничении ответственности: Информация на этой странице предназначена для начального образования. Прежде чем выбирать продукт, обязательно ознакомьтесь с техническими данными и данными по установке, относящимися к конкретным деталям, так как в документации будет содержаться вся соответствующая информация, относящаяся к этой детали.

Раздел 815 KAR 20: 120 — Водоснабжение и водораспределение, 815 Ky. Admin. Рег. 20: 120

ПРИМЕРЫ 9035 ПРИМЕРЫ УСТАНОВЛЕННЫХ НАСОСОВ 9035 Принципиальный предохранитель обратного потока для перекрестных соединений повышенной опасности

ТАБЛИЦА ПРИМЕНЕНИЙ
ВИД И ДАВЛЕНИЕ	ОПИСАНИЕ	УСТАНОВЛЕННЫЙ НА	УСТАНОВЛЕННЫЙ НА
Два независимых обратных клапана с промежуточным предохранительным клапаном.Поставляются с запорными клапанами и тестовыми петухами шарикового типа.	Все поперечные соединения подвержены воздействию противодавления или обратного сифона, если существует высокая потенциальная опасность для здоровья из-за загрязнения. Постоянное давление.	Основные линии подачи, коммерческие котлы, градирни, больничное оборудование, технологические резервуары, лабораторное оборудование, варочные котлы, автомойка, очистка сточных вод, оросители газонов	ASSE No. 1013 AWWA C506 FCCCHR of U.S.C.CSA B.64.4 Размеры 3/4 «- 10»
(A) Узел двойного обратного клапана для перекрестных соединений с низкой опасностью	Два независимых обратных клапана. Поставляются с запорными клапанами и испытательных петухами шарового типа.	Все поперечные соединения подвержены противодавлению, если существует низкая потенциальная опасность для здоровья или неудобства. Постоянное давление.	Основные линии подачи, кухонные плиты, резервуары и чаны, коммерческие бассейны	НЕТОКСИЧНЫЕ	NONTOX- ASSE No.1015 AWWA C506 FCCCHR of U.S.C. CSA B.64.5 Размеры 3/4 «- 10»
(B) Предохранитель обратного потока с двойным обратным клапаном для приложений с низкой опасностью	Два независимых обратных клапана. Чеки можно снимать для проверки.	Перекрестные соединения, если существует низкая потенциальная опасность для здоровья и требования к умеренному потоку.	Опорные грунтовые гидранты		ASSE No. 1024 Размеры 3/4 «и 1»
(A) Преобразователь обратного потока с промежуточным атмосферным вентилем для поперечных соединений средней опасности в трубах малых размеров	Два независимых обратных клапана с промежуточным прерывателем вакуума и предохранительным клапаном.	Перекрестные соединения, подверженные противодавлению или обратному сбору, если существует умеренная опасность для здоровья. Постоянное давление.	Котлы (малые), градирни (маленькие), бытовое молочное оборудование	ASSE No. 1012 CSA B.64.3 Размеры 1/2 «и 3/4»
(B) Обратный поток превентор для автомата по производству газированных напитков	Два независимых обратных клапана с выпуском в атмосферу	На линиях распределения питьевой воды, обслуживающих оборудование для розлива напитков, для предотвращения обратного потока углекислого газа и газированной воды в систему водоснабжения.	Машина для производства газированных напитков Postmix	ASSE 1022
(C) Лабораторный кран и двойной обратный клапан с промежуточным прерывателем вакуума в трубах малых размеров для средней и низкой опасности	Два независимых обратных клапана с промежуточным прерывателем вакуума и сбросным клапаном.	Перекрестное соединение, подверженное противодавлению или обратному сбору, если существует умеренная или низкая опасность для здоровья.	Лабораторные смесители и трубопроводы, раковины для парикмахерских и салонов красоты	ASSE No. 1035 (N-LF9)
(A) Прерыватели атмосферного вакуума для перекрестных соединений средней и высокой степени опасности	Одиночный поплавок и диск с большим отверстием для атмосферного воздуха.	Поперечные соединения, не подверженные противодавлению или постоянному давлению. Установите как минимум на 6 дюймов выше обода приспособления. Только защита от обратного сифонации.	Технологические резервуары, посудомоечные машины, дозаторы мыла, стиральные машины	ASSE No. 1001 AN-SI.A112.1.1 CSA B.64.1.1 FCCCHR of U.S.C. Размеры 1/4 «- 3»
(B) Антисифонные выключатели давления для поперечных соединений средней и высокой степени опасности	Подпружиненный одинарный поплавок и диск с независимой первой проверкой. Поставляются с запорными клапанами и испытательных петухами шарового типа.	Этот клапан предназначен для установки в системе подачи питьевой воды с постоянным давлением на 12 дюймов выше уровня перелива подаваемой системы.Только защита от обратного сифона.	Лабораторное оборудование, градирни, коммерческие стиральные машины, бассейны, коммерческие резервуары для гальваники, большие туалеты и писсуары, обезжириватели, фотобаки, системы водоснабжения домашнего скота, оросители газонов	ASSE No. 1020 CSA B.64.1.2 FCCCHR USC Размеры 1/2 «- 2»
(C) Вакуумные прерыватели для шланговых соединений для бытовых и промышленных выходов для шлангов	Одинарная заслонка с вентиляционным прерывателем атмосферного вакуума. You may also like Updated on 31.12.202204.03.2023 Установка откосов земсков: Как сделать ровные откосы своими руками? ПВХ-окна от Алексея Земскова: zems — LiveJournal Updated on 06.12.202217.01.2023 Английская гостиная интерьер: Гостиная в английском стиле — 100 фото идей стильного дизайна Updated on 19.12.202220.03.2023 Обои жидкие красивые: Жидкие обои для стен: 55 фото дизайна в интерьере квартир Updated on 02.10.202203.08.2000 Как пробурить скважину самому на даче: Как пробурить скважину своими руками: бурим самостоятельно Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Name* Email* Website
