Самое главное о ленточном фундаменте

Наша компания профессионально занимается возведением монолитных конструкций и фундаментов, убедиться в этом можно, ознакомившись с фотографиями наших работ.

Мы готовы поделиться с вами нашими знаниями об устройстве ленточных фундаментов, чтобы и вы стали немного профессионалами!

Для выбора типа фундамента необходимо учесть различные факторы .

Ленточный фундамент – самый распространенный тип фундамента при строительстве коттеджей.

И это не случайно, так как такой фундамент является самым экономичным среди всех типов фундаментов.

Перед выполнение ленточного (да и любого фундамента) необходимо выполнить чертеж – разрез стены по фундаменту. Это необходимо для того, чтобы в дальнейшем избежать «сюрпризов» в виде слишком выступающего цоколя (завалинка), мостиков холода.

По исполнению подразделяются:

• Монолитный
• Сборный из блоков ФБС

По конструктиву ленточный фундамент бывает:

• Простой ленточный. Он просто прямоугольный в сечении. Чаще всего высота больше ширины. Ширина чаще всего диктуется толщиной стены. Может выполнятся как монолитным, так и из боков ФБС. Разница в том, что монолитно исполненный фундамент лучше сопротивляется нагрузкам. В сборном – более высокая вероятность деформаций, сдвигов блоков относительно друг друга. Поэтому, с точки зрения сопротивления деформациям, монолитный всегда является лучшим решением. Особенно это касается устройства фундамента на глинистых грунтах – глинах и суглинках (которые дают медленную, но продолжительную деформацию под нагрузкой)
• Ленточный со сваями. По другому такой фундамент называется – свайно-ростверковый. Сваи повышают несущую способность фундамента, но ведут к удорожанию возведения фундамента. Буронабивные сваи (сваи, изготавливаемые в грунте) можно использовать не во всех условиях. Так, если грунтовые воды находятся слишком высоко, бетон в скважину не залить. В этом случае придется сделать другой тип фундамента — на монолитной подушке, или монолитную плиту.
• На монолитной подушке. Такой тип фундамента можно выполнять, если несущая способность грунта невысокая и высоко стоят грунтовые воды – и выполнить буронабивные сваи из-за этого невозможно. Такой фундамент в сечении напоминает перевернутую букву «Т». Так же, такой тип фундамента целесообразен, если вы хотите сделать высокий цоколь на плохом грунте.

Ленточный фундамент на монолитной подушке (п.Железный перебор, возводила компания House Concept)

Глубина заложения ленточного фундамента

Известно, что ленточный фундамент необходимо закладывать ниже глубины промерзания. Но внесем некоторую ясность. Ниже глубины промерзания надо закладывать подошву фундамента только в пучинистых — глинистых грунтах (глины и суглинки). В песчаном же грунте можно подошву фундамента закладывать и выше. Подготовка под фундамент тоже выполняется из непучинистых материалов – песка и щебня, и таким образом, при правильно выполненной подготовке, достаточной толщины, подошва может располагаться и выше линии промерзания грунта.

Этапы устройства:

• Выравнивание основания
• Устройство песчано-щебеночной подготовки с вибротрамбованием
• Устройство бетонной подготовки (min 50мм). Бетонную подготовку можно заменить на укладку водонепроницаемой мембраны типа «Изостуд» – такая мембрана достаточно прочная на разрыв, и она не позволит просачиваться грунтовым водам снизу, а из фундамента не «убежит» цементное молочко
• Изготовление арматурного каркаса и установка его в проектное положение
• Прокладка необходимых инженерных коммуникаций, труб
• Сборка и установка опалубки, установка закладных проходов, хомутов, деталей
• Заливка бетона в опалубку с постоянным уплотнением глубинными вибраторами
• Уход за бетоном
• Снятие опалубки
• Уборка строительного мусора

Подбетонку можно заменить мембранной гидроизоляцией. Главное — герметичное выполнение стыков (На фото — объект House Concept)

Но этим работы по устройству фундамента не заканчиваются. Необходимо будет выполнить его гидроизоляцию. А в дальнейшем – утепление и облицовку.

Обмазочная гидроизоляция фундамента (Комарова, House Concept)

Работа арматуры, устройство каркаса

Ленточный фундамент работает по типу балки. Все растягивающие напряжения в теле фундамента воспринимает арматура. Поэтому и расположение ее в ленточном фундаменте такое же, как и в балке – продольная арматура наибольшего сечения располагается в несколько рядов по нижней и верхней части фундамента. А арматура по средней линии фундамента и хомуты —  выполняют конструктивную функцию. При установке арматурного каркаса важно выдержать защитный слой – в фундаменте (из-за непосредственного контакта с грунтом) он больше, чем в наземных конструкциях. Защитный слой – это расстояние от наружной части фундамента до арматурного стержня.

Согласно нормам защитный слой арматуры равен:

Для рабочей арматуры (кроме нижней) – 30мм;

Для нижней (с бетонной подготовкой) – 35мм;

Для нижней (без бетонной подготовки) – 70мм;

Для поперечной и конструктивной – 15мм.

Защитный слой рабочей арматуры

Еще один момент – при создании каркаса арматуру обязательно связывают вязальной проволокой, предварительно выполнив нахлест арматуры. Соединение с помощью вязальной арматуры можно делать, если ее диаметр не превышает 40мм. Но мы думаем, что вы не будете настолько расточительны, чтобы приобретать такую мощную арматуру 🙂

Схема армирования ленточного фундамента (Т-образное примыкание и угол)

Нахлест рабочей арматуры

В ленточном фундаменте следует выполнять не менее:

Ар.D10мм – min нахлест 300мм
     D12мм – 380мм
     D16мм – 480мм
     D18мм – 580мм
     D22мм – 680мм
     D25мм – 760мм
     D28мм – 860мм
     D32мм – 960мм
     D36мм – 1090мм
     D40мм – 1580мм

Эти цифры приведены для растянутой арматуры. В балке растянутая арматура обычно – внизу. Но ленточный фундамент – это не совсем балка, так как работает в других от балки условиях. Здесь  растяжение может возникать как внизу, так и в верхней части. Поэтому этих величин следует придерживаться для всей рабочей арматуры. Есть нормы для сжатой зоны – нахлест  там меньше, чем для растянутой, поэтому здесь не приводим.

При прохождении арматуры углов, Т-образных стыков, рабочая арматура должна загибаться. Не допустимо выполнять в таких местах обрезать арматуру, необходимо ее загибать.

Стоимость ленточного фундамента

Складывается из следующих составляющих:

• Геодезические работы
• Материалы на опалубку (доски в дальнейшем можно использовать, например, для стропильной системы)
• Щебень, песок (для подготовки)
• «Тощий» бетон или мембрана – под подошву фундамента
• Арматура, вязальная проволока
• Бетон
• Работа машин и механизмов (бетононасос, кран для разгрузки арматуры, и т. п.)
• Гидроизоляция обмазочная и оклеечная – мастика, рулонная гидроизоляция
• Транспортные услуги
• Работа строителей
• Мелкие расходы (гвозди, диски, макловица, ведра и т.д.)

Как сделать надёжный и тёплый ленточный фундамент?

Пошаговая инструкция монтажа ленточного фундамента для дома

С фундамента начинается дом — это основа, которую трудно исправить или переделать после строительства. Поэтому заливка фундамента — ответственный и технологичный процесс, не терпящий легкомысленного отношения. Основание дома должно успешно противостоять агрессивному воздействию внешней среды и сохранять прочностные свойства материалов — быть долговечным, прочным, а в идеале ещё и стоить недорого.

Всем необходимым требованиям соответствует мелкозаглублённый ленточный фундамент. Его не нужно закладывать ниже глубины промерзания, поэтому можно потратить меньше денег, времени и сил при выборе соответствующего системного решения.

Сила морозного пучения при такой технологии устройства ленточного фундамента нивелируется качественным утеплением, в нашем случае — материалами ТЕХНОНИКОЛЬ.

План всех необходимых этапов монтажа подскажет, как сделать ленточный фундамент для дома самостоятельно или тщательно проконтролировать работу строителей.

Какие инструменты и материалы нужны для ленточного фундамента

Материалы для фундамента:

• бетонная смесь или цемент
• щебень
• песок
• арматура
• опалубка

Основные инструменты для строительства:

• лопата
• УШМ
• дрель-шуруповёрт
• пила

А также не помешают бетономешалка для изготовления раствора, вибратор для бетона и вибротрамбовка для песка. Сложную технику можно заменить физической работой и самостоятельно изготовленным инструментом.

Материалы для гидро- и теплоизоляции:

• самоклеящаяся «Гидроизоляция фундамента ТЕХНОНИКОЛЬ»
• праймер
• профилированная мембрана PLANTER
• экструзионный пенополистирол XPS CARBON
• приклеивающая мастика № 27
• клей-пена для экструзионного пенополистирола ТЕХНОНИКОЛЬ
• пластиковые дюбеля
• прижимная планка

Инструменты для укладки изоляции:

• нож
• прикаточный ролик
• валик
• пистолет для монтажной пены
• молоток

Этап 1.

Подготовка основания ленточного фундамента

Первое, что необходимо сделать при укладке ленточного фундамента, — выкопать траншею на глубину будущей ленты. Основание выравнивается отсыпкой из щебня и песка. При этом песок укладывается поверх щебня послойно, а для более плотной трамбовки необходимо проливать водой каждый слой. Трамбовать лучше вибротрамбовкой или виброплитой, но можно обойтись, например, самодельным прессом; главное, чтобы песок был утрамбован тщательно.

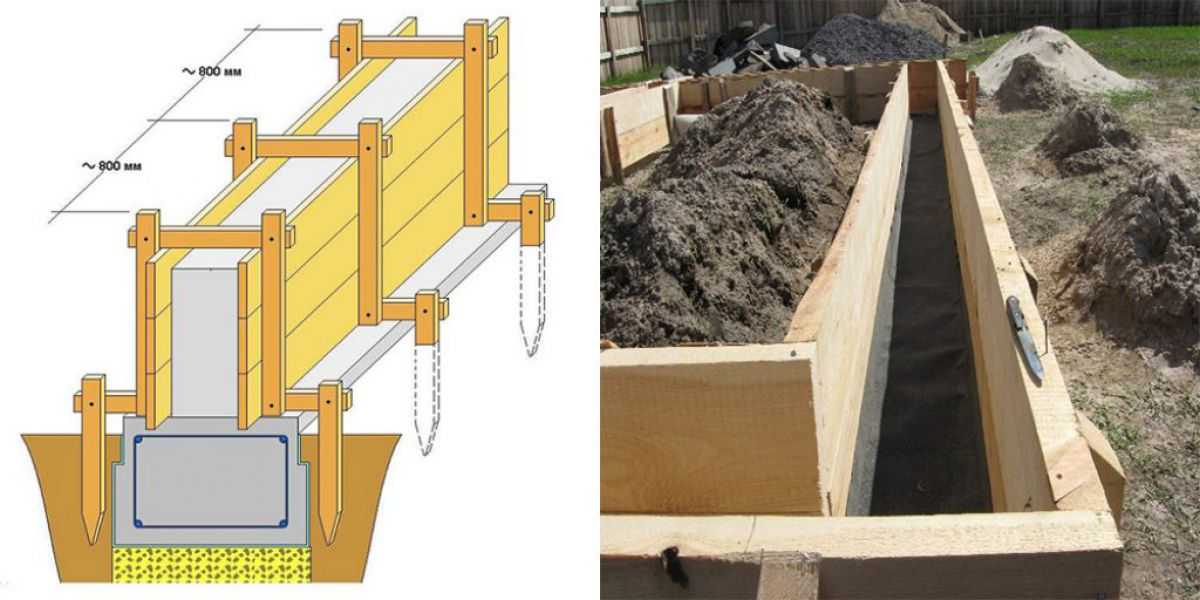

Этап 2. Установка опалубки и армирование ленточного фундамента

На подготовленном основании можно монтировать внешний периметр опалубки из досок, ламинированной фанеры или других материалов. После по периметру вяжется арматурный каркас. В частном строительстве чаще всего применяется арматура диаметрами ⌀10, ⌀12, ⌀14 или ⌀16 мм. Сечение арматуры и её количество следует определить во время расчёта ленточного фундамента, исходя из планируемых нагрузок.

Для того чтобы каркас было проще вязать, внутреннюю стенку опалубки лучше ставить после его монтажа.

Этап 3. Укладка бетонной смеси

После монтажа опалубки для ленточного фундамента в неё заливают бетон. Его можно изготовить самостоятельно из цемента, песка и щебня или использовав бетонную смесь. Готовый бетон предпочтительнее заказать на заводе: работы будет меньше, а бетон приедет с сертификатами качества и сразу в полном объёме. Для лучших прочностных характеристик бетонировать лучше в один заход. Дополнительно увеличить прочность желательно вибратором для бетона, который избавит от лишнего воздуха в смеси.

Критически важно не разбавлять готовую бетонную смесь водой! В случае самостоятельного замешивания — не превышать рекомендуемые значения. Это серьёзно влияет на прочность. Если требуются изменения в смеси, то доступны специальные пластификаторы, расход которых указан на упаковке.

Уложенная бетонная смесь должна выстояться перед началом следующего этапа от 14 дней до двух месяцев в зависимости от погодных условий.

После полного набора прочности можно выровнять ленту фундамента и убрать острые грани. На границе вертикальной и горизонтальной частей из цементно-песчаной смеси нужно сделать переходные галтели для сглаживания углов. Длина галтелей — не менее 100 мм по горизонтали.

Этап 4. Нанесение праймера

Бетону требуется защита от воздействия влаги, поэтому устройство ленточного фундамента обязательно включает в себя гидроизоляционный слой. Даже при глубоком залегании грунтовых вод на бетон будут влиять осадки и капиллярная влага.

Надёжная гидроизоляция начинается с тщательной подготовки бетонного основания. Его требуется выровнять и прогрунтовать, обработав битумным праймером. Так сцепление гидроизоляции и бетона становится более основательным. Праймер наносится валиком таким образом, чтобы равномерно покрыть всю поверхность, а через 24 часа, которые обычно требуются на высыхание, можно клеить изоляцию.

Можно приступить к монтажу гидроизоляции ленточного фундамента раньше, если битумный праймер высохнет быстрее. Проверьте готовность салфеткой или тканью. Если на ней не останется следов от покрытия — поверхность готова к поклейке.

Этап 5. Гидроизоляция ленточного фундамента

Самоклеящаяся «Гидроизоляция фундамента ТЕХНОНИКОЛЬ» экономит время на работу, упрощает монтаж и обеспечивает герметичный изоляционный слой при соблюдении технологии укладки.

В этом материале на силиконизированную плёнку наносится модифицированный полимерами СБС битумный вяжущий слой, который с лицевой стороны защищён полимерной структурой. Чтобы нанести такую гидроизоляцию, достаточно снять защитную плёнку и приклеить материал на основание. Он раскатывается постепенно, с постоянным приглаживанием щёткой или валиком, чтобы избежать пузырей воздуха под плёнкой.

Монтаж гидроизоляции ведётся снизу вверх с тщательным контролем разбежки швов. Продольные нахлесты полотнищ — не менее 100 мм, поперечные — от 150 мм, а минимальное расстояние между ними — 500 мм.

Первым шагом монтажа станет усиление углов ленты. Поэтому первое полотнище приклеивается так, чтобы в обе стороны от угла материал отходил как минимум на 100 мм, а следующей полотно укладывается стык в стык. Дальнейшая укладка гидроизоляционной мембраны ведётся внахлёст, причём места поперечного нахлёста располагаются на ровных участках фундамента, без изгибов и изломов. В зоне галтелей рулоны не стыкуются, для этого нужна вертикальная часть смежного рулона.

Если уровень грунтовых вод высокий, то гидроизоляция монтируется в два слоя, при низком уровне достаточно одного.

Этап 6. Монтаж утеплителя на заглублённую часть ленточного фундамента

Создав защиту фундамента от влаги слоем гидроизоляции, можно монтировать слой изоляции. Для этого подходят плиты экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO. Они одновременно защищают нанесённую гидроизоляцию от механических повреждений и эффективно утепляют. Плиты пенополистирола позволяют защитить ленту от морозного пучения, а также избавляют от серьёзного канала теплопотерь, ведь через фундамент в частном доме проходит до 15% от общей утечки тепла.

XPS CARBON ECO сочетает прочность с устойчивостью к агрессивной внешней среде, а срок его службы превышает 50 лет. Это важно, потому что замена теплоизоляции фундамента, особенно если проводить её своими руками, — трудная и дорогостоящая задача.

Крепление плит пенополистирола приклеивающей мастикой № 27 или специальными, не нарушающими гидроизоляционный слой, крепежами № 01 или № 02 ТЕХНОНИКОЛЬ позволяет сохранить полную герметичность гидроизоляции.

• Если приклеивать плиты XPS мастикой, то состав требуется тщательно перемешать, а после этого нанести на основание полосками или точками. Утеплитель приклеивается на бетон, и затем его дополнительно фиксируют обратной засыпкой. Примерный расход мастики составит 0,5–1 кг на 1 м².
• Монтаж теплоизоляции специальными крепежами № 01 или № 02 ТЕХНОНИКОЛЬ тоже не потребует специальных навыков. Крепежи — это плоское основание с клеящим слоем с одной стороны и зубчатый шип с другой. Крепления приклеиваются на основание из расчёта 4–5 штук на одну плиту, а после этого на них насаживается панель CARBON ECO.

Этап 7. Монтаж утеплителя на надземную часть

Если утеплитель монтируется на заглублённую часть фундамента мастикой или крепежами, то на цокольную часть XPS приклеивается клей-пеной для экструзионного пенополистирола. Для такого крепления нужно снять глянцевое покрытие, которое мешает приклеиванию. Это можно сделать, например, ручным фрезерованием, используя пилу с мелким зубом или металлическую щётку.

Затем баллон с клей-пеной вставляется в пистолет, и после пары минут встряхивания пена наносится на плиту утеплителя. Для надёжного крепления достаточно нанести линию по периметру, отступив 2 см от края, и линию по центру. Нанесённому составу требуется 5–7 минут покоя, чтобы полимеризоваться и обеспечить наиболее прочную фиксацию.

Плиты XPS благодаря L-кромке стыкуются по схеме шип-паз, которая избавляет от сквозных швов. Но дополнительно можно пропенить швы теплоизоляции.

Приклеенному экструзионному пенополистиролу требуется дать сутки на окончательное схватывание, а потом утеплитель можно дополнительно механически зафиксировать пластиковыми дюбелями. Их достаточно всего по 2–3 штуки на один лист, но лучше установить 5 — по углам и в центре.

Как защитить гидроизоляцию ленточного фундамента, если нет утеплителя?

Для защиты гидроизоляции применяют профилированную мембрану PLANTER Standard, изготовленную из полиэтилена высокой прочности. Структура с равномерным покрытием мембраны выступами высотой 8,5 мм равномерно распределяет давление грунта и эффективно справляется с точечными нагрузками.

При монтаже мембрана PLANTER укладывается по периметру выступами к гидроизоляции. Нахлёст полотен — не менее 100 мм. Защиту нужно механически зафиксировать выше уровня гидроизоляции: планка PLANTER Profile предотвратит попадание мусора и грунта между гидроизоляцией и мембраной. Между смежными планками лучше оставить зазор в 5–10 мм, а пространство от планки до стены заполняется полиуретановым кровельным герметиком.

Установленная мембрана также закрывается обратной засыпкой — и после этого фундамент готов к продолжению строительства.

Чек-лист основных элементов поможет понять как правильно делать ленточный фундамент

• Работа начинается с подготовки ровного основания. Тщательность трамбовки повлияет на надёжность всей постройки.
• Бетонную смесь можно изготовить своими силами, но лучше заказать готовую на заводе. В этом случае все пропорции будут соблюдены точно, качество — подтверждено сертификатами, а весь нужный объём доставят одновременно. Заливка в один заход важна для прочности конструкции.
• Уровень грунтовых вод влияет только на количество слоёв гидроизоляции. При низком уровне достаточно одного слоя, при высоком лучше уложить два. Но гидроизоляция нужна всегда.
• Фундамент необходимо утеплить. Это нужно для предотвращения теплопотерь в будущем строении и для защиты от разрушительного воздействия сил морозного пучения.
• Если теплоизоляции всё же нет, то гидроизоляционную плёнку всё равно следует защитить от повреждений и воздействия внешней среды. Например, профилированной мембраной PLANTER Standard.

Особенности ленточного фундамента

Нагрузка равномерно распределяется, и основание подходит даже для тяжёлых строений. Ленточный фундамент не боится морозного пучения и не проседает с течением времени.

Фундамент надёжен даже при закладке на неоднородных почвах и на любом грунте, кроме заболоченных территорий и торфяников.

Глубина заложения может меняться в широком диапазоне, обеспечивая устойчивое основание как для легких конструкций, так и для зданий с тяжелыми перекрытиями, цоколем, подвалом или подземным гаражом.

К особенностям монтажа ленточного фундамента также можно отнести:

• Для повышения прочности ленты обязательно должны быть замкнутыми, даже если над частью фундамента не будет стен.
• Необходимо заранее предусмотреть места закладки инженерных коммуникаций, обустроить раздвижку блоков, разрывы в ленте или установку гильз с герметизацией вводов.
• Требуется тщательная гидроизоляция. Причем гидроизолировать нужно не только ленту от внешнего слоя грунта, но и от кладки (используется горизонтальная изоляция), чтобы избежать капиллярного переноса влаги.
• Для заложения фундамента в неоднородных грунтах нужно предусмотреть усиление конструкции.

Виды ленточного фундамента

Фундаменты можно различать по способу построения:

• Монолитный ленточный фундамент. Монтаж — из цельного бетонного слоя с замкнутым арматурным контуром.
• Сборный ленточный фундамент. Ленту складывают из фундаментных строительных блоков, бутового камня или полнотелого кирпича.

Монолитная лента долговечней, но сложнее в монтаже. Сборный фундамент укладывается намного быстрее и при любой погоде, но менее устойчив к движению грунта.

По глубине заложения в грунт ленточные фундаменты бывают:

• Мелкозаглубленная бетонная лента.

Закладывается выше уровня промерзания почвы. Касательные силы морозного пучения не могут вытолкнуть такой тип фундамента с легким строением над ним. Такое основание подходит для легких конструкций — домов из дерева и бревен, каркасных строений, коттеджей из ячеистых блоков) — и для нестабильных грунтов. Одноэтажные каменные коттеджи также можно строить на таком фундаменте, но только на стабильной или слабопучинистой почвах.

• Ленточный фундамент глубокого заложения.

Монтаж конструкции производится ниже глубины линии промерзания грунта. Лента подходит для двух- или трёхэтажных каменных коттеджей, позволяет обустроить подвал и нивелировать серьезный перепад высот на участке. Такой фундамент требует тщательной гидроизоляции. Его нельзя монтировать на участках с высоким уровнем грунтовых вод.

Преимущества и недостатки ленточного фундамента

Вот какие преимущества есть у строительства с ленточным фундаментом:

• Простая технология возведения. Для монтажа ленты не требуется большого количества спецтехники и специалистов.
• Универсальность. Фундамент подходит как для легких строений, так и для тяжёлых.
• Прочность. Лента выдерживает значительные нагрузки от несущих конструкций, а также устойчива к подвижкам почвы.
• Долговечность. При качественной гидроизоляции фундамент из бутового камня может простоять более 150 лет, эксплуатационный срок железобетонного составит 50-70 лет, а кирпичного — 30-50 лет.

Из заметных недостатков ленточного фундамента — большой объем земельных работ при установке и необходимость точно следовать всем технологическим процессам, чтобы фундамент прослужил максимально долго. Поэтому иногда монтаж может быть достаточно затратным.

Ленточный фундамент или ленточный фундамент

Мы уже видели два типа фундаментов, которые используются в строительстве зданий – поверхностный и глубокий фундамент. Мы также увидели самый простой тип мелкозаглубленного фундамента – бутовый фундамент. Теперь давайте рассмотрим другой тип мелкозаглубленного фундамента, а именно ленточный фундамент или ленточный фундамент.

Иногда размеры конструкции и/или состояние грунта могут потребовать использования фундаментов, которые более устойчивы, чем бутовый фундамент. В других случаях грунт будет достаточно прочным и будет достаточно использования бутового фундамента, но на площадке может быть заболачивание, что может привести к эрозии материалов, используемых для набивки щебня. Также в заболоченных районах трудозатраты на укладку бутового фундамента будут очень высокими. Ваш инженер-строитель может предложить в этом случае использование ленточного фундамента. Ленточный фундамент можно использовать и в условиях, когда щебень недоступен.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из обычного бетона, так и из железобетона.

Когда используется ленточный фундамент?

Ленточный фундамент обычно используется в качестве фундамента для несущих стен; и когда грунт имеет хорошую несущую способность. Предпочтителен для малоэтажных и среднеэтажных жилых домов. Здесь ниже по всей длине стены проходит полоса бетона, тем самым распределяя нагрузку со стен на грунт. Это обеспечивает лучшую устойчивость здания. По этой причине ширина фундамента должна быть не менее чем в два раза больше ширины стены.

В некоторых случаях ленточный фундамент используется для поддержки ряда близко расположенных колонн. В таком случае ленточный фундамент будет более экономичным, чем настилающий внахлест.

Если несущая способность грунта низкая, возможно, придется использовать более широкие ленточные фундаменты. В таких случаях простого бетона может быть недостаточно. В таких случаях придется использовать железобетон.

Точная ширина несущей стены и фундамента зависит от состояния грунта. Ваш инженер-строитель должен помочь вам в этом, основываясь на отчетах об испытаниях почвы на вашем участке.

Когда не следует использовать ленточный фундамент?

• При наличии нескольких колонн в здании с высокими локальными нагрузками ленточный фундамент может оказаться нецелесообразным. В таких случаях выбирают изолированный фундамент или площадочный фундамент.
• Если состояние грунта слабое или существует вероятность осадки, целесообразнее выбрать плотный или матовый фундамент.
• Когда несущая способность грунта слишком слаба, чтобы выдержать вес конструкции, выбирайте глубокие фундаменты, такие как свайные фундаменты.
• Для зданий выше 3 или 4 этажей больше подходят глубокие фундаменты, чем ленточные

Пошаговая процедура – ​​Ленточный фундамент

• Определите положение несущих стен.
• Раскопайте участок на этих позициях и выкопайте траншею. Траншея должна располагаться по центру стены выше.
• Залить тощим бетоном.
• Соберите опалубку и установите нижние основные стержни.
• Далее следует установка стартовых стержней колонны.
• Связующие используются для связывания стартовых стержней колонны.
• Следующим шагом будет установка верхних основных перекладин.
• Далее следует установка верхних распределительных стержней.
• Теперь залейте бетон в опалубку.
• После застывания бетона опалубку можно снять.
• Вынутый материал можно использовать для обратной засыпки.

Посмотрите, как ленточный фундамент делается на одной из наших площадок.

Ленточный фундамент — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 19 декабря 2022

См. вся история

1 Что такое фундамент? 2 Что такое ленточные фундаменты? 3 Когда подходят ленточные фундаменты? 4 Какого размера и формы должны быть ленточные фундаменты? 5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит? 6 Статьи по теме Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В очень широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточные фундаменты (или ленточный фундамент) — это тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые возводятся поверх фундамента. , расположенные по центру их длины.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0099 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

Нижняя сторона ленточных фундаментов должна быть достаточно глубокой, чтобы избежать промерзания; например, не менее 450 мм, если они не опираются на горные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты может потребоваться, если грунт с подходящей несущей способностью находится глубже.

Широкие ленточные фундаменты могут потребоваться, если грунт мягкий или имеет низкую несущую способность, чтобы распределить нагрузку на большую площадь. Широкие ленточные фундаменты обычно требуют усиления.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты. Дополнительную информацию см. в разделе фундаментные подушки.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Более крупные или более сложные здания могут включать использование ряда различных типов фундамента.

Дополнительные рекомендации доступны в документе BRE «Простые фундаменты для малоэтажного жилья: эмпирическое правило».

• Утвержденный документ А.
• Несущая способность.
• Фундамент ленточный кирпичный.
• Фундаменты зданий.
• Забивные сваи.
• Фундаменты в фундаментах.
• Насколько глубоким должен быть фундамент.
• Как спроектировать плитный фундамент.
• Подложка фундамента.
• Свайные фундаменты.
• Сплошной фундамент.
• Бутовый траншейный фундамент.
