Фундамент плита для бани своими руками: устройство

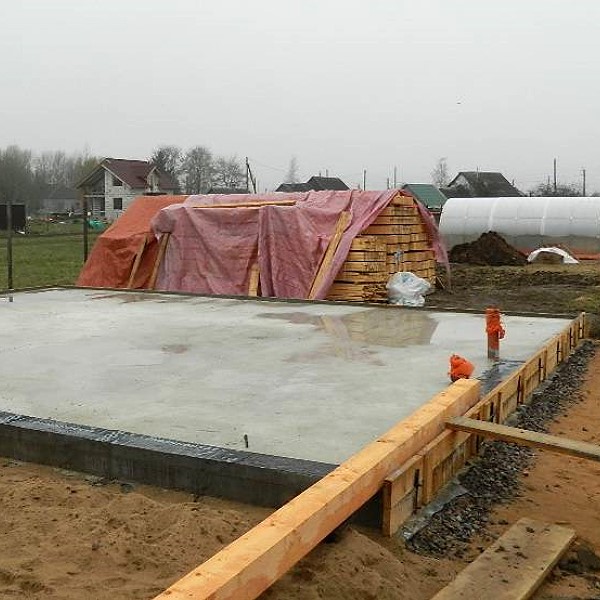

Баня, построенная на монолитном плитном фундаменте

В частном малоэтажном строительстве используются разные типы фундаментов: сборные, монолитные, столбчатые, свайные. Выбор вида фундаментных конструкций зависит от назначения сооружения, типов грунтов земляного основания, климатических условий и т.д. Плитный фундамент для бани по своей конструкции относится к разновидности несложных несущих сооружений, для устройства которых не требуется приглашение высококвалифицированных исполнителей. Достаточно внимательно изучить технологию заливки монолитной плиты, чтобы самому сделать такой бетонный фундамент.

Содержание

Монолитная плита и ее особенности

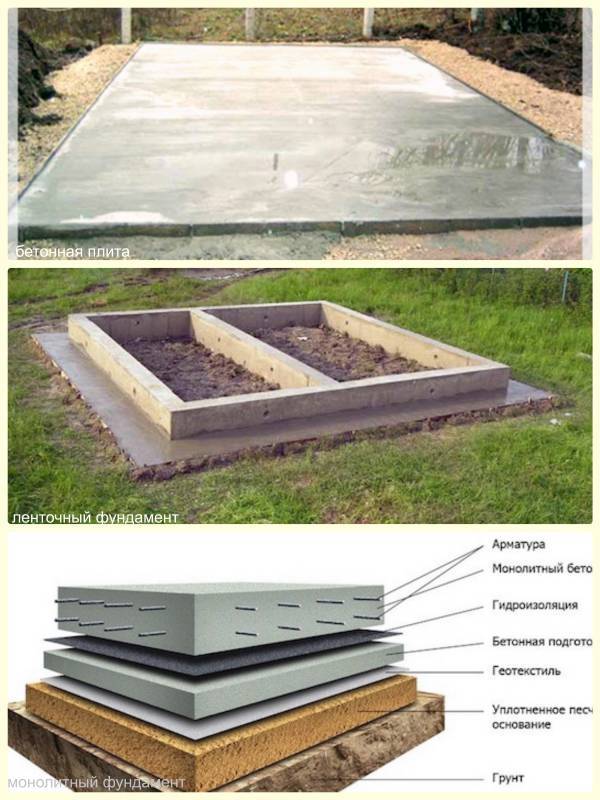

Вид монолитной плиты

Монолитная плита под баню представляет собой плоскую бетонную армированную конструкцию, заглубленную в землю на небольшое расстояние. Если при устройстве большинства видов фундаментов обязательным условием является залегание подошвы конструкции ниже линии промерзания грунтового основания, то монолитную плиту необязательно опускать на такую глубину.

Плитная конструкция фундамента не боится сезонных подвижек земляного основания, вызванных постоянной сменой циклов промерзания и оттаивания, обильных атмосферных осадков. Монолитная плита является классическим примером плавающей конструкции, которая способна как бы подниматься и опускаться вместе с грунтовым основанием.

Так как бетонный монолит имеет большую прочность, то сезонная подвижка грунтов не вызовет никаких разрушений стен бани.

Преимущества и недостатки

Монолитный бетонный массив в качестве фундамента для бани имеет множество преимуществ:

«Плавающая» подвижность фундаментной конструкции.
Высокий показатель несущей способности цельной плиты.
Верхняя горизонтальная поверхность плиты служит полом помещения бани.
Неограниченный срок эксплуатации.

К недостаткам фундамента для бани в виде плиты относятся:

Значительные денежные затраты на покупку строительного материала и на производство работ по устройству монолита.
Большой объем земляных работ.
Увеличенные трудозатраты при проведении земляных работ.

При строительстве бани на плитном фундаменте, все несущие стены опираются непосредственно на жесткое бетонное основание, что делает конструкцию бани прочной и надежной на протяжении не одного десятка лет.

Процесс изготовления фундаментной плиты

Последовательность устройства монолитной плиты

Технологический процесс устройства фундамента под баню в виде плиты заключается в последовательном выполнении ряда промежуточных процессов, таких как:

Подготовительные работы.
Разметка фундамента.
Земляные работы.
Установка ограничительной опалубки.
Бетонная подушка и утепление.
Сборка и монтаж арматурного каркаса.

Заполнение фундаментной конструкции бетонной смесью.
Уход за бетоном.

Следует обратить внимание на качество используемых материалов для выполнения работ. Для заливки плитного фундамента рекомендуется использовать бетонную смесь не ниже класса В15.

По возможности лучше всего использовать покупной бетон нужной марки, изготовленный в заводских условиях.

Подготовка площадки

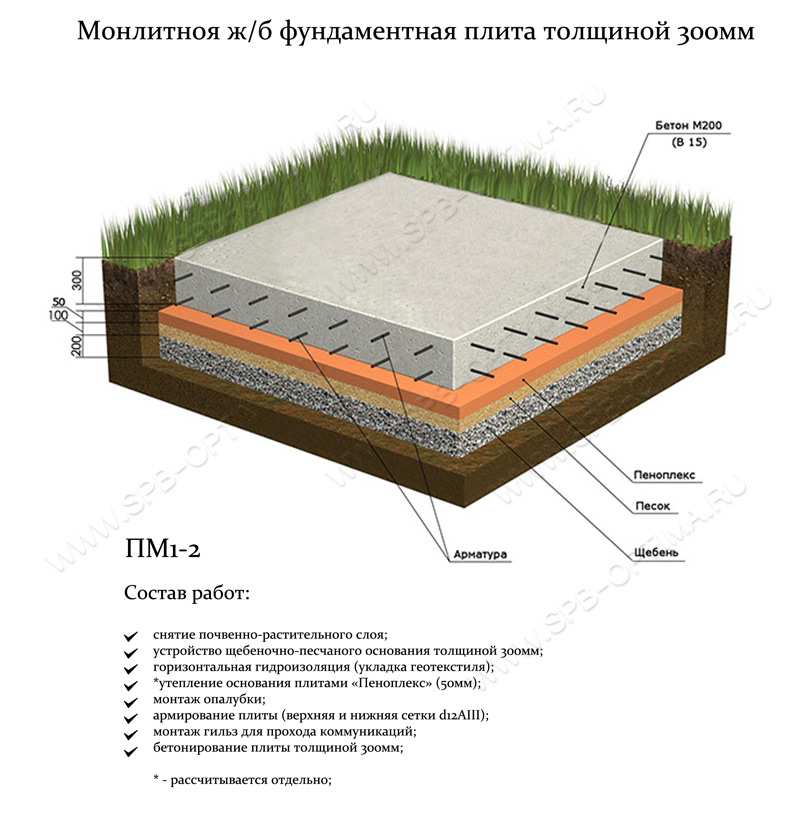

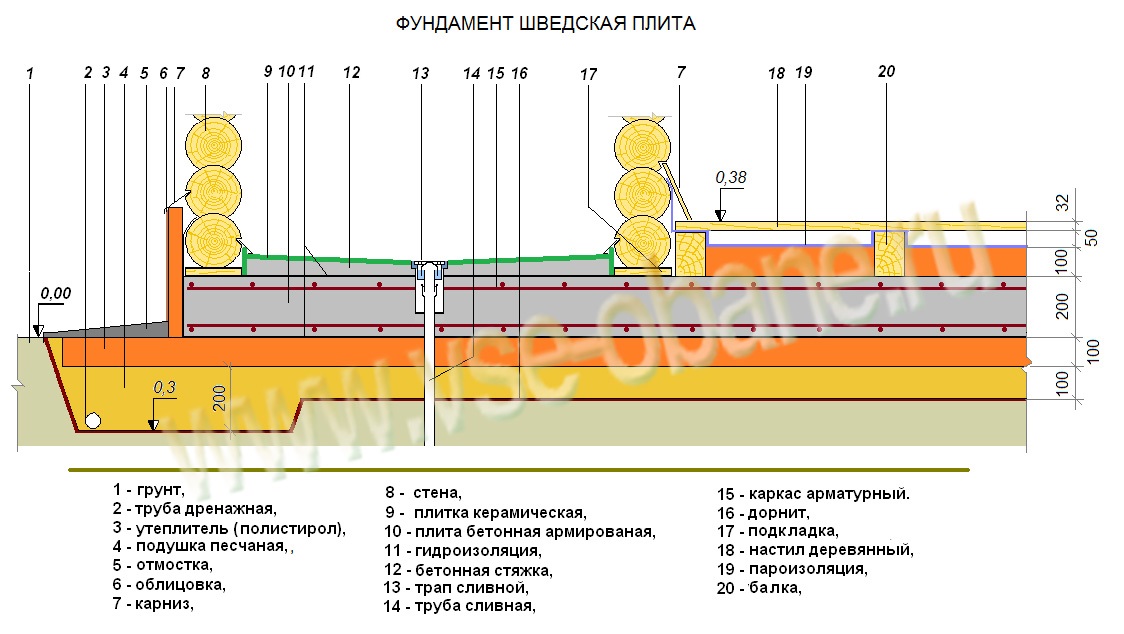

Схема монолитного фундамента

Для того чтобы выполнить разметку конфигурации плиты фундамента, необходимо очистить территорию участка. Верхний растительный слой почвы снимается на глубину до 15 – 20 см и убирается с площадки. Работу по снятию растительного слоя можно выполнить самостоятельно с помощью лопаты. Если есть возможность использовать для этих целей бульдозер, то это позволит произвести подготовительный период за 1 – 2 часа.

Площадку необходимо освободить от растущих кустарников и деревьев путем корчевания и не оставлять остатки корней в теле будущего фундамента.

Разметочные работы

Фундамент плиты под баню размечается сразу по всему периметру конструкции. Для разметки используются деревянные колышки или обрезки стержней металлической арматуры. Также понадобится прочная веревка или цветной шнур из полиэстерной нити. Разметку площадки под строительство бани производят в следующем порядке:

Разметочный колышек забивают на 30 – 40 см в землю в дальний угол будущего котлована.
По прямой линии на расстоянии равной длине постройки, протягивается разметочный шнур и забивается второй колышек.
Далее производится последовательная разметка и установка разметочных кольев, которые устанавливаются строго под прямым углом.

Таким образом, получается правильная прямоугольная или квадратная линейная конфигурация с прямыми углами. В строительной практике для построения прямых углов используется геодезический прибор – теодолит. Частные застройщики не всегда имеют возможность использовать такой прибор и в качестве проверки используют «правило диагоналей».

Если разметка выполнена правильно, то диагонали будут равны. Допускается погрешность в 10 – 15 мм.

Земляные работы

Монолитная плита под баню выполняется толщиной от 150 до 500 мм в зависимости от класса грунтов, габаритов и веса постройки. В строительной практике принято увеличивать размер котлована на 600 мм больше линейных размеров фундаментной плиты. Грунт разрабатывается вручную лопатой или небольшим экскаватором. В зависимости от грунтового основания минимальная глубина котлована может составлять не ниже 400 мм. Обычно для монолитной плиты грунт разрабатывается на глубину 1500 мм, глинистый грунт выбирают, и дно котлована по возможности выравнивают по горизонтальному уровню. Вместо убранной глины насыпается гравийно – песчаная подушка, которая тщательно разравнивается и уплотняется. Уплотнение производят ручными трамбовками или вибрационными катками.

Ограничительная опалубка

Монолитная плита в опалубке

Монолитная фундаментная плита должна иметь четкие геометрические границы и ровные вертикальные боковые поверхности. Кроме того, при заливке используется пластичная бетонная смесь в полужидком состоянии, которая может вытечь за пределы конструкции фундамента. Поэтому необходимо устройство ограничительной опалубки из отдельных щитов, которую монтируют по краям котлована на 300 – 500 мм выше уровня земли.

Опалубочные щиты могут быть металлическими, дощатыми или собранными из влагостойкой фанеры, OSB –плиты, плоских шиферных листов. При монтаже опалубка с наружной стороны надежно фиксируется распорками с упором в землю. Верхняя надземная часть фундамента образует цоколь бани, который на стадии установки опалубки можно утеплить плотным экстудированным пенополистиролом.

Бетонная подушка и утепление

Иногда у неопытных домашних строителей возникают сомнения в целесообразности устройства подготовительной подушки для «плавающего» плитного фундамента. При строительстве фундаментной плиты для бани выполнение такой подушки поможет получить идеальную плоскую горизонтальную поверхность для последующего заполнения опалубки бетонной смесью. Перед ее устройством дно котлована укрывается гидроизоляционным слоем из рубероида или геотекстиля и утепляется пенополистирольными плитами повышенной прочности. Такой конструкционный «пирог» позволяет небольшой по толщине монолитной плите фундамента создать защитный тепловой барьер и позволить сделать пол в бане более теплым.

Подготовительная бетонная подушка готова к следующему этапу производства работ через 7 – 8 суток после полного затвердевания бетонной смеси.

Вид арматурного каркаса

Арматурный каркас

Арматура в теле бетонной монолитной плиты служит для повышения прочности конструкции и предохраняет бетонный массив от растрескивания и появлению усадочных трещин.

Часто на верхней части арматурного пояса размещают специальную сетку для крепления системы подогрева «теплый пол», которая позволить сделать пол в бане теплым и комфортным. Арматурный каркас представляет собой пространственную объемную конфигурацию из отдельных металлических стрежней, соединенных между собой вязальной проволокой.

Металлический каркас состоит из рабочих стрежней диаметром от 12 до 16 мм периодического рифленого профиля, и распределительной (монтажной) арматуры из гладкой проволоки диаметром 5 – 6 мм. Из рабочих стрежней выполняется арматурная сетка с размером ячейки 150 х 150 мм или 200 х 200 мм.

В пространственной фигуре каркаса арматурные сетки располагают в верхней и нижней части монолитной плиты. Чтобы объединить две арматурные сетки в единую конструкцию используют монтажную арматуру. Все части каркаса связываются между собой мягкой вязальной стальной проволокой.

При установке арматурного каркаса необходимо помнить о создании защитного слоя в 25-30 мм до наружного края фундаментной плиты.

Бетонирование фундаментной плиты

Укладка бетона

До начала бетонных работ необходимо предусмотреть подвод инженерных коммуникаций в помещение бани. Для этого в опалубке устанавливаются металлические гильзы для прохождения сантехнических труб и электрических кабелей.

Опалубочные щиты перед укладкой бетона покрываются отработанным машинным маслом или солидолом. Укладывать бетонную смесь лучше всего сразу в один день целым массивом. Бетон при укладке обязательно уплотняют при помощи строительного погружного вибратора или штыковой лопаты.

Верхнюю часть монолитной плиты разравнивают и заглаживают до получения ровной горизонтальной поверхности.

Уход за бетоном

После того как бетонная смесь немного застынет, ее обязательно укрывают полиэтиленовой пленкой. В жаркое время года поверхность бетона необходимо смачивать водой. Если эти несложные защитные мероприятия не будут выполнены, на бетонной поверхности появляются усадочные трещины, которые могут привести к ослаблению несущей способности фундамента. Впоследствии их придется заполнять жидким цементным раствором. Щиты опалубки снимают на третий день, а после 28-30 дней монолитная бетонная фундаментная плита набирает полную 100%-ную прочность.

толщина, устройство, технология армирования и заливки

Строительство любого сооружения, будь то частный или многоквартирный дом, баня или небольшие хозяйственные постройки, начинается с возведения фундамента.

Есть много разновидностей этих оснований, но одним из самых надежных и прочных является монолитный плитный фундамент или «подошва», как его еще называют строители.

Такой вид основания сооружений классифицируется как мелгозаглубленный или незаглубленный фундамент.

Он представляет собой железобетонную монолитную плиту, которая возводится на тщательно утрамбованной подушке из щебня и песка.

Толщина подошвы может варьироваться, от 20 до 50 см, в зависимости от веса сооружения, его конструкции, толщины стен и типа грунта.

Правильно сделанный монолитный плитный фундамент имеет большую площадь и пространственную жесткость, благодаря чему он наиболее прочен и долговечен, чем другие типы подошв.

Содержание статьи

В каких случаях применяется
Преимущества и недостатки
Утепление и гидроизоляция
Проектирование для бани
Технология возведения
Рекомендации по заливке своими руками

В каких случаях применяется

Плитный фундамент имеет большую площадь, и поэтому при его применении снижено давление на почву.

Сплошное армирование позволяет оставаться неповрежденным при различных подвижках грунта, в том числе и на глубоко промерзающем и сильно пучинистом.

Такой тип фундамента целесообразно применять на заболоченных и зыбких песчаных почвах, при строительстве на них сооружений без подвалов.

Преимущества и недостатки

Основными преимуществами монолитного фундамента являются:

Низкая, по сравнению с другими типами оснований, стоимость возведения. Заливка плиты производится прямо с автобетоносмесителя, без привлечения высококлассных специалистов и использования дорогостоящего оборудования.
Хорошая несущая способность фундаментов этого типа благодаря большой площади и целостности конструкции.
Благодаря общей плите, на которой расположены стены сооружения, обеспечивается их целостность, даже при сезонных вспучиваниях грунта.
Конструкция монолитной плиты обеспечивает отсутствие больших трудозатрат на земляные работы.

Отсутствие больших объемов земляных работ значительно удешевляет сметную стоимость возводимого фундамента в связи с ненужностью на участке тяжелой техники (бульдозер, экскаватор и т.д.).

Одним из основных недостатков монолитной плиты является невозможность совместить конструкцию этого фундамента и подвал.

Для тех, у кого на участке близко находятся грунтовые воды – это и не нужно, а для дачного строительства в условиях отсутствия грунтовых вод – такой недостаток может быть критичным.

Вторым минусом этой конструкции является большая материалоемкость. Требуется много бетона и арматуры.

Арматурную сетку нужно вязать, а в больших объемах плитного основания – это большие временные затраты.

И третий недостаток монолитной плиты – это то, что заливку можно производить только при благоприятных погодных условиях.

Но сопоставив все за и против, можно сделать вывод, что при возведении этого типа фундамента происходит много экономии на других материалах и работах, поэтому особо затратным такой фундамент не назовешь.

Утепление и гидроизоляция

При использовании в постройке бани монолитной плиты, черновым полом и будет сам фундамент.

Множество частных застройщиков задаются вопросом об утеплении и гидроизоляции такого основания.

Чтобы сделать хорошую развязку между фундаментной плитой и холодным грунтом, нужно сделать его теплоизоляцию, т.е поставить плиту на подушку из утеплителя.

Как правило, в нашей стране для этого применяют экструдированный пенополистирол.

Этим материалом выстилается своеобразный ковер, на который кладут слой гидроизоляции, а уж после, возводится сам монолитный плитный фундамент. Этот современный материал обладает хорошими теплоизоляционными качествами, не гниет, обладает большой прочностью и долговечностью.

Проектирование для бани

При проектировании нужно учитывать несколько основных факторов, влияющих на прочность монолитной плиты.

Учитываются свойства грунта, масса будущей конструкции, уровень грунтовых вод, распределение нагрузок и их направление, моделирование возможных кренов плиты.

Мы настоятельно рекомендуем все расчеты заказать в профильной организации, которые применяя специальные вычислительные комплексы, выдадут подробные рабочие чертежи.

Технология возведения

Монолитные плитные фундаменты, как правило, возводятся на сложных грунтах, и поэтому к их проектированию и строительству, а также к материалам, предъявляются самые жесткие требования, которые регламентируются такими нормативными документами: СНиП 3.03.01–87 и СП 50–101–2004.

Строительство всех монолитных плит производится по одной схеме:

Создание проекта.
Разметка на площадке контуров будущего сооружения.
Подготовка почвы к возведению фундамента.
Прокладка в грунте инженерных коммуникаций (канализация, вода, и.т.д.).
Устройство песчано-гравийной подушки нужной толщины.
Настил теплоизоляционного слоя с его последующей гидроизоляцией.
Создание арматурного каркаса.
Сборка и тщательный крепеж опалубки.
Заливка «подошвы» бетоном.

Если вы решили возводить монолитный плитный фундамент, то действовать нужно по той же схеме.
