Электрический теплый пол под плитку как монтировать: Электрический теплый пол под плитку – технология укладки

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

   Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

   Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

   Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

• кабельный теплый пол;
• нагревательные маты;
• инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

• зигзага;
• улитки;
• петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

1. «Ноги».
2. «Голова».
3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

Кабельный теплый пол под плитку

Содержание

• Преимущества теплого пола
• Виды
  • Кабельный теплый пол
  • Термоматы
  • Инфракрасные полы
• Сравнительная характеристика
  • Покрытие
  • Способы монтажа
• Подготовка проекта
• Теплоизоляция
• Подготовка основания
• Установка терморугулятора и датчиков
• Укладка теплого пола
  • Укладка кабеля
  • Укладка матов
• Заливка стяжки
• Укладка плитки

Многие владельцы квартир и домов устраивают в нескольких комнатах теплые полы. Обычно их монтируют под плитку или кафель. Такое решение является правильным, ведь теплый пол электрического типа отлично совмещается с большинством напольных покрытий. Использование плитки в качестве финишной отделки представляет собой достаточно распространенный вариант.

Существует множество вариантов финишного покрытия – керамическая плитка, керамогранит и другие популярные материалы, схожие по характеристикам. При укладке кабельного теплого пола под плитку следует соблюдать определенные рекомендации.

Преимущества теплого пола

Прежде чем укладывать электрический кабель для теплого пола под плитку, следует разобраться с преимуществами такого решения. Это поможет выполнить работу более качественно. Плюсы тёплого пола, на который укладывается плитка:

• Возможность обогрева помещения в любое время. Даже когда отопительный сезон еще не начался, можно комфортно пользоваться теплым полом.
• При укладке исключено возникновение протечек.
• Такой пол не замерзает во время сильных морозов.

• Температура поверхности удобно регулируется.
• Высота помещения уменьшается минимально, ведь нагревающий кабель имеет небольшой диаметр, а стяжка для него выполняется малой толщины.
• Мощность обогрева не меняется по всей площади комнаты.
• Обслуживать такой пол намного проще, чем водяную систему.

Однако перед покупкой теплого пола под плитку следует определиться, какая именно система подойдет для такой задачи лучше всего.

Виды

Современные модели представлены кабельными системами либо матами. В отдельную категорию входит инфракрасный пол. Он имеет несколько разновидностей – такие системы могут быть пленочными или стержневыми.

Каждый из этих видов полов обладает такими признаками:

1. для укладки необходимо сухое основание;
2. обязательно заземление системы;
3. оснащается регуляторами температуры;
4. применяется в качестве дополнительного обогрева.

К отличиям относятся особенности установки, качество выдаваемого тепла, требования к финишному покрытию.

Кабельный теплый пол

Благодаря надежности и безопасности кабельные системы приобрели большую популярность. Они имеют простое устройство:

• кабель, распределенный по секциям, монтируют бетонную стяжку, под финишное покрытие;
• здесь же помещают датчик, контролирующий температуру;
• окончания температурного датчика и нагревательного элемента соединяют с контроллером.

Такая система включается только в случае необходимости – когда температура падает до заданного минимума.

Кабельные полы представлены такими разновидностями:

• системы непосредственного действия – кабель находится в стяжке, располагаясь очень близко к финишному покрытию;
• теплые полы для деревянного пола;
• система, накапливающая тепло – эксплуатируется в комнатах, в которых не запрещается использовать электричество в низкие тарифные периоды.

Для каждой комнаты кабельные системы устанавливают отдельно.

Термоматы

Такие полы состоят из тонкого греющего кабеля, закрепленного на стекловолокне. Нагревательную жилу окружает экран, а также изоляционный слой.

Маты производят с одно- и двухжильным кабелем. Для спален и детских комнат больше подходит последний вариант. Это объясняется тем, что двужильные маты обладают низким уровнем электромагнитного излучения.

Тонкий кабельный пол монтируют поверх высохшей стяжки. Термоматы часто укладывают под плитку. Проникая через сетку, клей надежно закрепляет финишное покрытие.

Термоматы не влияют на уровень пола, поскольку они как бы «утопают» в слое плиточного клея. Сетка становится своеобразным армирующим каркасом. Еще одно преимущество термоматов – простота монтажа. Их укладывают при нежелании поднимать пол.

Отличаются термоматы кабельного теплого пола тем, что обычно не применяются для основного отопления. Кроме того, если при выполнении цементной стяжки будет нагрузка на перекрытие будет довольно большой, кабельные системы лучше не использовать. В этом случае применяются термоматы.

Инфракрасные полы

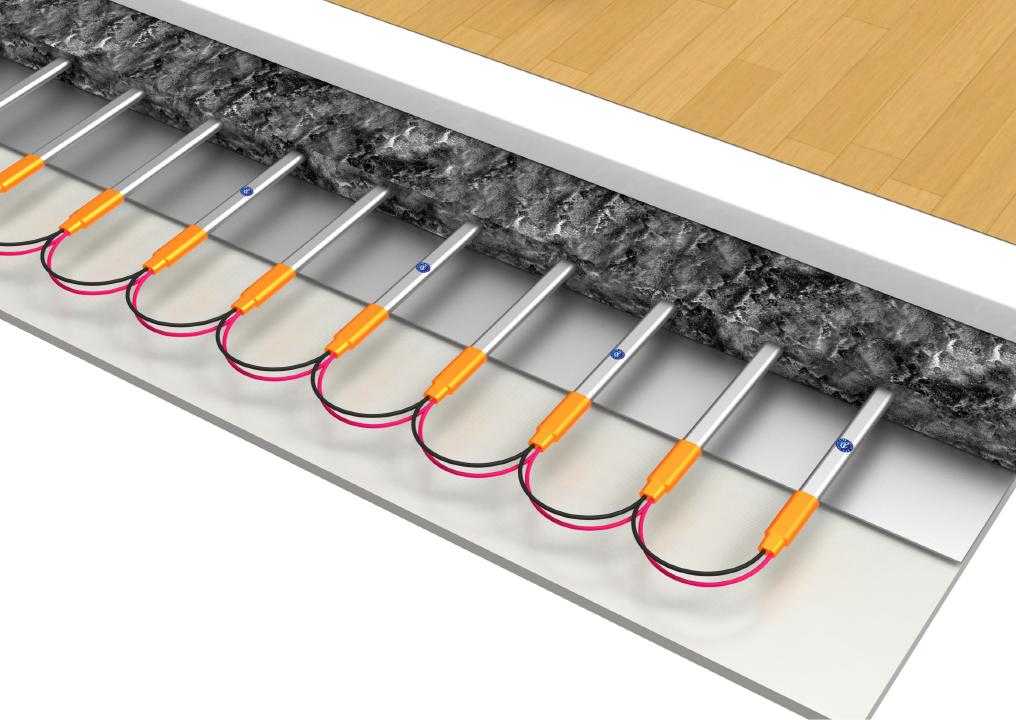

Стержневые и пленочные изделия являются разновидностями инфракрасных нагревателей. Когда по элементу проходит ток, начинают возникать электромагнитные волны. Их диапазон составляет 5-25 мкм. Они нагревают любые предметы, находящиеся в зоне распространения волн. Токопроводящие элементы отдают тепло вышележащему напольному покрытию, предметам мебели и стенам, которые и нагревают воздух.

Инфракрасные полы очень энергоэффективны, поскольку способны преобразовывать около 95% излучаемой энергии в тепло. Нагрев любой поверхности происходит за несколько минут. При механическом повреждении одного сегмента остальные продолжают работать.

Сравнительная характеристика

При установке теплых полов определенного вида следует соблюдать требования к напольному покрытию, способам монтажа и температурному режиму. В соответствии с этими требованиями перед покупкой определенной модели проводится сравнительный анализ основных систем теплых полов.

Покрытие

Выбирая электрические теплые полы, стоит ориентироваться на финишное покрытие. Для кабельных систем и термоматов больше подходит ламинат и керамическая плитка.

Карбоновые стержни, а также инфракрасную пленку укладывают под линолеум, ковролин и ламинат – такие материалы служат хорошими теплопроводниками.

Преимущества инфракрасных пленок:

1. Легко монтируются – их можно применять сразу после укладки.
2. Простота замены – если несколько элементов вышло из строя, их легко заменить на новые.

К недостаткам инфракрасных пленок относят ненадежность соединительных участков.

Основное преимущество полов кабельного типа – они представляют собой цельный проводник с единственным слабым местом – муфтой. Ее местонахождение заносят в паспорт, чтобы при поломке ее можно было быстро заменить.

Кроме того, стяжка служит предохранительным слоем, защищающим пол от механических повреждений. Если использовать пленки с питанием 12В, в систему добавляется блок питания – не очень надежный элемент.

Совет! Чтобы защититься от поражения током, следует использовать выключатели дифференциального тока (УЗО), соответствующие требованиям ГОСТ Р 51326.

1-99.

Способы монтажа

Устанавливаются теплые полы разными способами:

• в стяжку;
• между стяжкой и плиткой;
• непосредственно под финишное покрытие (пленочные полы).

Первый вариант чаще используют при обогреве жилых помещений, кухни и ванной. В таких комнатах монтируют кабельные теплые полы. Под систему укладывают гидроизоляцию и утеплитель.

Если снизу расположено отапливаемое помещение, теплоизоляция не нужна, а нагревательные элементы устанавливают под плитку в слой клея. Перед покупкой модели следует уточнить о возможности такой укладки.

При монтаже системы теплого пола под ламинат стоит выбрать инфракрасные пленки. На стяжку укладывают слой полиэтилена, а следом кладут электроэлементы. Затем укладывают гидроизоляцию и ламинат.

Подготовка проекта

Проектирование теплого пола представляет собой важный этап, который позволяет сократить расходы на материалы и не допустить локального перегрева электрического кабеля. При разработке проекта необходимо опираться на расстановку тяжелой мебели и бытовой техники. Такие предметы способны создавать повышенную нагрузку на кабельные системы теплого пола.

Именно поэтому следует выбирать кровать с ножками. Маты и кабели располагают в 2 см от стен. Между смежными витками теплого пола должно быть не меньше 10 см.

В проект стоит занести место монтажа терморегулятора. Нередко его устанавливают на стену в 1 метре от пола.

Теплоизоляция

На этом этапе необходимо определиться с выбором утеплителя под теплый пол. От этого будет зависеть, когда начинать теплоизоляцию – до подготовки основания или после нее. Толщина утеплителя выбирается в соответствии состоянием перекрытия между этажами.

Толстая теплоизоляция выполняется над подвальным помещением. Ее следует монтировать, если под полом находится грунт. Для такой теплоизоляции стоит выбирать пенополистирол или пенопласт. Толстую теплоизоляцию лучше монтировать до выравнивания пола.

Тонкий слой теплоизоляции монтируют на подготовленную поверхность. Пенофол укладывают таким образом, чтобы отражающая поверхность смотрела вверх. Использование такой подложки позволит направить тепло в помещение.

Материал утеплителя стоит укладывать на определенном расстоянии от стены. К примеру, в случае с пенополистиролом этот показатель составит 10 см. При использовании пенофола он будет иметь толщину 5 см. В месте стыковки стены с утеплителем следует приклеить демпферную ленту.

Подготовка основания

Кабель необходимо укладывать на абсолютно ровное основание. Его необходимо обеспылить. Как видно, в работу по подготовке пола входит зачистка поверхности при наличии выступов, тщательное обеспыливание.

Лучше, если на пол будет нанесена грунтовка. При наличии больших перепадов высоты пола следует устроить стяжку. Если времени на строительство мало, следует выполнить наливной пол.

При монтаже кабеля дощатый настил большая часть тепла будет расходоваться впустую. В это же время производится штробление стены для кабелей, идущих к терморегулятору.

Совет! При установке системы электрического теплого пола в отремонтированной комнате следует проложить провода в кабель-каналах.

Установка терморугулятора и датчиков

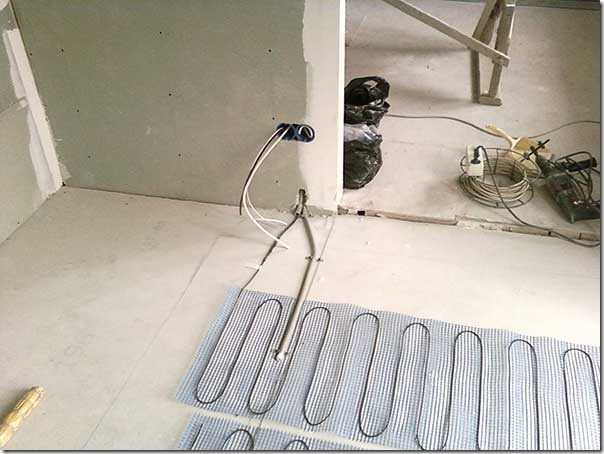

Контроллер, который регулирует температурные показатели, устанавливают в специально отведенном для этого месте. Кабель, соединяющий терморегулятор и элементы системы, необходимо поместить в гофру. Гофра располагается в трубе. Ее необходимо провести до температурного датчика. Его следует монтировать на расстоянии 30 см от стены. Если не соблюсти это условие, замер температуры будет усложнен.

Гофру укладывают таким образом, чтобы не образовывалось перегибов. Особенно часто они случаются возле плинтуса. Край, который упирается в систему, следует заделать при помощи герметика. Это позволит избежать попадания в нее бетонной смеси.

Кроме того, в гофр помещается датчик температуры. Это позволяет повысить ремонтопригодность прибора.

Укладка теплого пола

Для обеспечения надежного функционирования системы теплого пола следует правильно уложить кабель. Под плитку может быть уложен мат – он представляет собой кабель, который закреплен в полотне полимерной сетки. Способы их монтажа различаются.

Укладка кабеля

До процесса укладки кабеля необходимо проверить, каким сопротивлением он обладает. После этого на полу закрепляется лента с крепежом. Благодаря частому расположению крепежа монтажник может без труда поместить витки кабеля на определенном расстоянии.

Существует и другой способ крепления кабеля. На поверхность пола монтируют сетку из металла металлическая сетка, к которой фиксируется кабель. Его крепление осуществляется при помощи пластиковых хомутов. Такая система обладает достаточно высокой жесткостью.

Электрический кабель обычно помещают в 20 см от стены. Выполняется укладка в виде змейки.

Укладка матов

Монтаж нагревательных матов проводится намного проще, чем укладка кабеля. Для подготовки системы к запуску стоит уложить маты на пол, а после этого определить их сопротивление. Скрепляются уложенные маты при помощи строительного скотча.

УЗО и заземление необходимы при монтаже системы теплого пола.

Важно! При монтаже системы теплого пола в бане следует соблюдать крайнюю осторожность. В моечном отделении лучше не монтировать электрический кабель.

Перед заливкой стяжки необходимо проверить сопротивления кабеля. Это необходимо выполнить с использованием мультиметра. Если данные не соответствуют показателями из паспорта, следует исправить ошибки монтажа.

Заливка стяжки

Чтобы рассчитать, какой толщины будет стяжка, следует обратить внимание на толщину кабеля. Существуют такие нормативы:

• при монтаже системы теплого пола из кабеля следует выполнять стяжку толщиной 50 мм;
• для пола, который состоит из нагревательных матов, следует устраивать стяжку менее 30 мм.

Для заливки стяжки следует использовать бетонный раствор. Однако он достаточно долго сохнет. Еще один недостаток – помещение становится ниже. В качестве альтернативного варианта выбирается стяжка пола специальным клеем для плитки.

Многими пользователями отмечено, что при сооружении системы теплого пола из матов они укладывали плитку непосредственно на маты. Слой клея при этом должен иметь толщину 20 мм.

Укладка плитки

Способы монтажа плитки такие же, как и в случае с обычным основанием. Однако стоит учесть одну особенность технологии – для плитки необходимо купить клей.

Обычно подобные смеси имеют определенную маркировку. Они характеризуются определенным температурным диапазоном использования. Во время нанесения раствора следует смотреть, чтобы не было пустот.

При правильном выборе элементов пола, а также при соблюдении технологии укладки он будет служить долгие годы, сохраняя прежнюю функциональность.

• Наливные полы своими руками
• Плитка ПВХ для пола
• Как делать сухую стяжку пола своими руками
• Сухая стяжка Кнауф своими руками: инструкция, отзывы

Установка электрического теплого пола: полное руководство

Поверх электрического теплого пола можно укладывать камень, ламинат и ковер. (Изображение предоставлено Гетти)

Установка электрического теплого пола может быть менее сложной для домашних мастеров, чем установка водяных систем. Проводку можно приобрести в рулонах матов, которые можно просто раскатать без необходимости позиционировать и закреплять каждый провод по отдельности.

Электрические теплые полы (UFH) — вариант, который многие домовладельцы выбирают при переоборудовании полов с подогревом. Это связано с тем, что он может быть тонким и низкопрофильным, поэтому пол не нужно выкапывать, чтобы добавить его во время ремонта, ремонта кухни или ванной комнаты. По этой причине его также часто используют для комнат первого этажа.

Более того, он обеспечивает быстрое время нагрева, что идеально подходит для таких помещений, как ванные комнаты. Тем не менее, эксплуатационные расходы на электрические теплые полы выше по сравнению с мокрыми теплыми полами.

Независимо от того, надеетесь ли вы установить электрический теплый пол самостоятельно, выбираете продукт, готовый для установки вашим электриком, или просто хотите узнать больше, наше руководство по установке электрического напольного отопления ответит на ваши ключевые вопросы.

Кроме того, мы также объясняем, чем отличается установка различных типов электрических систем UFH.

Могу ли я сам установить электрический теплый пол?

Да, если вы уверены в своих навыках рукоделия, с помощью этого руководства можно самостоятельно уложить электрические теплые полы. Тем не менее, вам все равно понадобится электрик, чтобы добавить источник питания, проверить его и затем подписать для целей строительных норм.

Как произвести замеры перед установкой электрического теплого пола?

Перед установкой электрических теплых полов вам необходимо определить, какие материалы вам потребуются. Вам также необходимо учитывать свои зоны UFH, если они расположены в больших помещениях или в нескольких комнатах.

После того, как вы измерили ширину и длину комнаты или зоны, где вы собираетесь установить электрические теплые полы, стоит отметить, что большинство монтажников оставляют вокруг комнаты круглые 50 мм края. Более того, если вы устанавливаете его на кухне, в идеале его не следует класть под шкафы и другую подобную фурнитуру.

Это особенно важно, когда элементы необходимо закрепить на полу, так как невозможно будет просверлить пол после установки UFH. Конечно, если вы когда-нибудь измените планировку, это может помочь сохранить пространство в будущем, если вы покроете весь пол, где не возникает проблем с фурнитурой.

Можно развернуть сетчатый или матовый электрический теплый пол (Изображение предоставлено Getty)

Можно ли установить электрический теплый пол на деревянный пол?

Если у вас есть деревянные полы, обычно используемые в комнатах на первом этаже, или деревянные подвесные полы на первом этаже, вам понадобится основание из фанеры или подходящая подложка из плитки, чтобы электрический пол с подогревом не повредил древесину. Вам также необходимо убедиться, что тип электрического подогрева пола, который вы выбираете, подходит для этого применения.

Вы также можете добавить деревянный пол с подогревом в качестве отделки пола.

Как установить электрический UFH на бетон?

Чтобы установить электрический теплый пол, вам необходимо очистить существующий пол до голой поверхности под ним и убедиться, что он ровный, сухой и без пыли.

Также предпочтительнее установить теплоизоляцию пола, чтобы уменьшить потери тепла вниз, когда он находится в рабочем состоянии.

Прежде чем укладывать коврик, убедитесь, что на полу нет пыли и он чистый (Изображение предоставлено Getty Images)

Как подключить питание?

Электрик Джонатан Бэкон объясняет все, что вам нужно знать о подключении электропитания перед укладкой электрических теплых полов:

Большинство систем предлагают Wi-Fi или интеллектуальное подключение, что может помочь сократить расходы, находясь вдали от дома

Джонатан Бэкон

1 Вам необходимо установить, где будет находиться ваш источник питания, и прорезать отверстие для кабельного канала в стене и полу. Убедитесь, что он находится на одном уровне с поверхностью, иначе у вас возникнут проблемы с укладкой плитки.

2. Место источника питания также должно включать термостат и контроллер UFH с цепью, защищенной УЗО, которое обычно устанавливается на плате предохранителей.

3. Ваш электрик должен будет подключить источник питания и, в идеале, провести тест на сопротивление электрического нагревательного мата или теплового кабеля с помощью мультиметра. Это подтвердит, что UFH определенно работает перед его установкой. Если они не устанавливают систему для вас, электрик должен будет вернуться после установки, чтобы предоставить соответствующие сертификаты электроустановки.

Квалифицированный электрик

Джонатан имеет 26-летний опыт работы с электрическими установками, включая электрические теплые полы

Как укладывать электрические теплые полы?

Существуют различные способы установки в зависимости от выбранного вами типа электрического теплого пола. Взгляните на наше руководство по электрическим теплым полам, чтобы узнать, что выбрать, если вам все еще нужно принять решение.

Стоит отметить, что ни в коем случае нельзя резать провод при укладке любой из этих систем, только сетку, мат, ленту или другую подложку. Мы повторим это снова. .. никогда не перерезайте провод!

1. Установка систем с тонкой сеткой

Проводка уже проложена по сетке, поэтому необходимо раскатывать сетку параллельными витками там, где это необходимо, и резать сетку (не проволоку), когда это необходимо. измените направление, чтобы продолжить раскатывать его по комнате. Убедитесь, что ни один из ваших кабелей не перекрывается и не расположен рядом с трубами горячей воды, так как это может вызвать проблемы.

2. Установка системы быстрого матирования

Укладывается аналогично сетке, но вместо этого на мате. Коврик обычно имеет липкую основу, которая удерживает его на месте. Если вы пройдете по коврику после того, как разместили его, это поможет приклеить его к основанию. Лента также часто поставляется там, где это необходимо.

3. Установка систем фольги под ковром

Имейте в виду, что когда ковер укладывается поверх UFH, его нужно будет прикрепить на место, и вы не хотите, чтобы он прошел через вашу фольгу. Поэтому рекомендуется оставлять не менее 12 дюймов перед стенами при укладке. С системой фольги вы обычно раскатываете ее и укладываете аналогично матированию.

4. Установка системы незакрепленных проводов

Эта система требует очень осторожной установки, поскольку провода еще не размещены на коврике. Тем не менее, из-за этого позиционирование гораздо более гибкое, и оно подходит для комнаты неправильной формы с большим количеством светильников.

При укладке лучше не располагать провод ближе 700 мм и не дальше 1000 мм, а ленту накладывать в направлении, противоположном проводке. Стоит отметить, что обычно вы не можете обрезать кабель до нужного размера, и первые несколько метров кабеля часто предназначены для вашего источника питания, а не для прокладки.

(Изображение предоставлено Getty Images)

Где разместить зонд?

После того, как вы уложили электрический теплый пол, вам нужно установить зонд. Это для вашего термостата подогрева пола и для того, чтобы убедиться, что он дает точные показания температуры.

«Убедитесь, что щуп не пересекает ни один из проводов, иначе он даст ложные показания. Он также должен располагаться под сеткой или ковриком, и иногда может потребоваться отверстие, чтобы убедиться, что он сидит заподлицо. Он также должен находиться на по крайней мере в шести дюймах от стены и рядом с источником питания», — объясняет наш опытный электрик Джонатан Бэкон.

После того, как все будет готово, еще раз проверьте его с помощью мультиметра, прежде чем укладывать напольное покрытие. Некоторые системы позволяют наносить клей прямо на него (всегда эластичный клей для плитки), в то время как другие необходимо укладывать под стяжку пола или самонивелирующийся продукт.

Если вы еще не уверены, какой тип напольного покрытия вы хотели бы положить сверху, взгляните на наш путеводитель по лучшим напольным покрытиям для полов с подогревом.

Сколько времени мне нужно ждать, прежде чем использовать мой UFH?

После установки всех этих систем лучше не использовать их пару недель, чтобы дать материалам осесть. В идеале после этого постепенно повышайте температуру примерно на 5 градусов в день, чтобы уменьшить вероятность растрескивания или отслоения плитки.

Получайте последние новости, обзоры и советы по продуктам прямо на свой почтовый ящик.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте от нас электронные письма от имени наших надежных партнеров или спонсоров.

Эми провела более десяти лет в Лондоне, редактируя и пишу для The Daily Telegraph, MailOnline и Metro.co.uk, прежде чем переехать в Восточную Англию, где она начала ремонтировать старинную собственность в сельской местности Саффолка. В это время она также работала на телевидении в ITV Anglia и CBS, а также работала фрилансером для Yahoo, AOL, ESPN и The Mirror. Когда разразилась пандемия, она полностью переключилась на строительные работы по ремонту и потратила почти два года, сосредоточившись исключительно на этом. Она применила практический подход к проекту, снося стены, восстанавливая дубовые балки и укладывая плиты с помощью членов семьи, чтобы сократить расходы. Она в основном сосредоточилась на использовании натуральных материалов, таких как известняк, дуб и ковер из сизаля, чтобы вернуть характер собственности, которая была в значительной степени удалена в восьмидесятых годах. Проект распространился и на сад: внешний вид коттеджа был полностью обновлен с помощью экскаватора и добавлена ​​новая подъездная дорога. Она занималась исключением собственности из перечня, а также урегулированием земельных споров и управлением передачей прав.

Установка электрических теплых полов | PlumbNation

Электрические теплые полы сейчас более популярны, чем несколько лет назад. Многочисленные технологические достижения позволили производителям создать пол с подогревом (UFH), который настолько хорош, что едва заметен.

Еще одна причина роста популярности электрических теплых полов заключается в том, что они более доступны по цене. Тем не менее, самая большая причина его популярности сводится к тому, насколько легко установить электрический теплый пол.

Этот тип напольного отопления теперь доступен в виде электрического мата для теплого пола, который можно приобрести в свернутом виде вместе с установленными нагревательными элементами. Это делает инвестиции и установку электрических UFH чрезвычайно простыми!

Продолжайте читать наше удобное руководство, чтобы узнать все, что вам нужно знать об установке электрических теплых полов.

Как работает электрический теплый пол?

Электрические системы обогрева пола работают за счет введения тонкого нагревательного провода, который размещается прямо под вашим существующим полом. При включении системы провод начинает нагреваться. 9№ 0003

Система подогрева пола, ее можно применять ко всему: от деревянных полов до кафельных напольных покрытий.

Типы электрических систем обогрева пола

В настоящее время существует четыре системы отопления. К ним относятся:

• Ковровые покрытия, коврики под дерево и нагревательные маты из виниловой фольги, часто изготовленные из алюминия
• Стандартные маты для обогрева пола
• Встраиваемые системы
• Система незакрепленных проводов под полом

Насколько просто установить электрический теплый пол?

Большинство любителей предпочитают использовать кабели для обогрева пола, приклеенные к мату, чтобы обеспечить быструю установку. Их также можно разложить и расставить по комнате. Это имеет место при работе с большим помещением.

В определенных ситуациях, например, при установке теплых полов в помещении с высокими потерями тепла, кабели необходимо прокладывать по отдельности, каждый из которых может выдерживать суммарную мощность 200 Вт на квадратный метр. К зонам с высокими потерями тепла можно отнести помещения с кафельным полом.

В этом случае вам, скорее всего, придется потратиться на квалифицированного электрика, который поможет вам установить пол с подогревом, особенно при окончательном подключении напольного покрытия к электросети.

Также стоит отметить, что при работе на большой площади может потребоваться планирование; это связано с дополнительными мерами безопасности, касающимися расчетов нагрузки на монтажные плиты напольного отопления. Для очень больших проектов часто требуется дополнительный источник питания для обогрева пола.

Могу ли я сам установить электрический теплый пол?

Да, в большинстве случаев можно. Просто инвестируйте в электрический теплый пол, следуйте инструкциям по установке, и все готово.

Вам может потребоваться опыт квалифицированного электрика или специалиста по напольному отоплению, чтобы помочь или закончить работу. Это зависит от типа выбранной вами системы, высоты вашего этажа и площади пола (чем больше площадь на квадратный метр, тем сложнее установка).

Наем профессионала или установка электрической системы подогрева пола самостоятельно

Это зависит от типа обогрева, который вы хотите установить, пространства, в котором вы собираетесь его установить, и вашего уровня навыков. Если вы не знаете, как установить электрическую систему UFH, или хотите сделать это на большей площади, разумно инвестировать в услуги профессионала, который поможет в процессе установки.

Помимо наличия всех необходимых инструментов для выполнения работы, они справятся с любыми трудными задачами. Профессионал также полностью поймет любые электротехнические правила, которые необходимо соблюдать.

Что нужно для установки системы электрического обогрева пола

В первую очередь необходимо определиться с уровнями пола. Для достижения наилучших результатов инвестируйте в несколько изоляционных подложек перед началом процесса. Это активы для тех, кто хочет предотвратить любые потери тепла пола.

Далее вам нужно будет измерить площадь пола, на которой будет применяться тепло. Подойдет простой эскиз, если он демонстрирует необходимые размеры мата с подогревом пола и указывает, где его следует разместить.

Вам также необходимо отметить на этом чертеже расположение источника питания, изоляционных плит, нагревательных кабелей и любых других необходимых элементов. Для достижения наилучших результатов не размещайте UFH под стиральными машинами или кухонным гарнитуром.

Материалы

Стандартный комплект электрического теплого пола включает в себя провода (или нагревательный кабель), которые обычно крепятся к коврику. Это отличается между наборами.

Большинство комплектов также поставляются в комплекте с грунтовкой и лентой. Это позволяет тем, кто готовится к укладке, создать подложку или плиточный клей, к которому можно приклеить коврик.

Наконец, термостат и силовые кабели обеспечат полный контроль над системой. В некоторых системах также есть подложки, на которые можно укладывать свободный провод.

Инструменты

Для установки UFH требуется пять основных инструментов. К ним относятся:

• Ножницы или нож Стэнли
• Рулетка
• Клей для плитки
• Выравнивающая смесь
• Соединительная лента
• Надрез и отрезной нож

Вы также можете найти различные аксессуары для напольного отопления, которые могут быть вам полезны.

Нужна ли изоляция под ковриком электрического теплого пола?

Как правило, все системы UFH требуют адекватной изоляции под стяжкой пола или под матами или нагревательными кабелями.

Установка электрических систем обогрева пола

Вот наше пошаговое руководство, которое проведет вас через процесс установки электрической системы подогрева пола.

Шаг 1: Измерьте площадь

Не забудьте вычесть все точки, в которых находятся светильники, и оставьте пространство от 40 до 50 мм вокруг внешней стороны комнаты.

Шаг 2: Утепление пола

Для обеспечения эффективной работы системы необходима правильная укладка изоляции, которая в целом сэкономит ваше время и деньги.

Шаг 3. Определите источник питания

Найдите источник питания для мата UFH и прорежьте в стене отверстие для кабелей. Вам может понадобиться электрик, чтобы помочь вам с этой частью.

Шаг 4. Проверка области

Прежде чем приступить к полной установке и укладке коврика на место, необходимо провести тест сопротивления с помощью мультиметра.

Шаг 5: Укладка коврика

Это простая часть, не требующая объяснений, если вы избегаете препятствий!

Шаг 6: Установите датчик на место

После того, как мат уложен, следующим шагом является установка датчика на место. Для достижения наилучших результатов расположите датчик как можно ближе к центру элемента, используя ленту, чтобы закрепить его на месте.

Шаг 7: Запустите окончательные тесты

Теперь, когда ваша система UFH установлена, все, что требуется, — это повторить тестирование.

Сколько стоит установить электрические теплые полы?

Общая стоимость электрического теплого пола зависит от типа выбранной вами системы и размера пола. Помимо этих факторов, вы также должны учитывать эксплуатационные расходы.

Как выбрать квалифицированного установщика электрических теплых полов

Для достижения наилучших результатов поищите по магазинам. Подумайте о том, какой тип установки вы хотите, площадь пола, на которой вы сосредоточены, материал пола, а также ваш бюджет и сроки.

Большинство установщиков предложат ни к чему не обязывающие расценки, что позволит вам сравнить услуги и цены нескольких специалистов.

Еще одна вещь, которую следует отметить, это убедиться, что они имеют правильную квалификацию, необходимую для выполнения работы!

Какой тип напольного покрытия лучше всего подходит для систем электрического подогрева пола?

Как правило, чем прочнее поверхность или отделка пола, тем проще укладывать УФХ и тем лучше результат.

Напольные покрытия, такие как керамическая плитка и полированный бетон, также являются прекрасными вариантами, как и инженерные половицы. С коврами сложнее, и если вы пытаетесь установить этот тип укладки, выберите коэффициент меньше 2,5.

Другие варианты напольных покрытий включают деревянные и подвесные полы, при условии, что в процессе используется изготовленная на заказ подложка, поскольку это предотвратит возгорание древесины проводами.

Дополнительные факторы, которые следует учитывать при установке систем подогрева пола

Правильная установка UFH с первого раза важна, чтобы избежать дорогостоящего проекта. Имея это в виду, необходимо учитывать множество факторов — как в процессе проектирования, так и в процессе установки.

Электрический теплый пол состоит из нагревательного мата или нескольких компонентов нагревательного кабеля. Если вы хотите установить напольное отопление, которое учитывает окружающую среду, вы можете захотеть изучить воздушные или геотермальные тепловые насосы или, что еще лучше, солнечные батареи.

Что бы вы ни выбрали, источник электричества необходим. В зависимости от размера вам, возможно, придется инвестировать в дополнительный источник или даже в помощь электрика.

Качественные системы напольного отопления должны обеспечивать лучистое тепло. В двух словах это означает, что система будет нагревать помещение равномерно, а не только часть помещения, как радиаторы.

Когда дело доходит до отделки пола, это еще один важный фактор, который следует учитывать. Наилучшей отделкой для размещения такой системы отопления является камень. Этот материал может похвастаться более высокой теплопроводностью, а значит, будет нагреваться быстрее и эффективнее!

При использовании с ковром убедитесь, что общее количество тогов не превышает 1,5. Это отличная система, которую можно установить, если вы хотите предотвратить появление пылевых клещей.

Если у вас есть или вы хотите уложить деревянный пол в своем доме и хотите установить пол с подогревом, для достижения наилучших результатов выберите инженерную древесину. Другие хорошие варианты напольных покрытий, которые могут работать вместе с UFH, включают винил, ламинат и даже бетон.

Часто задаваемые вопросы об электрических теплых полах

Имеются ли коврики и кабели для электрического теплых полов различных размеров?

Для большинства термостатов UFH требуется трехжильный кабель диаметром 1,5 мм + кабель заземления. Это для термостата на 230В. Для термостата на 12 В потребуется экранированный сетевой кабель. При необходимости доступны удлинители кабеля мультиметра.

Можно ли разрезать маты электрического теплого пола, чтобы они соответствовали определенной площади?

Не рекомендуется, так как вы можете повредить провод обогрева пола. Это приведет к неисправности и, в большинстве случаев, аннулирует гарантию на изделие.

Дорого ли обходится эксплуатация системы электрического теплого пола?

Хотя большинство считает, что эти системы будут очень дорогими, как правило, они обходятся менее чем в 10 пенсов за работу одного квадратного метра стандартного напольного отопления в течение шести часов при полной мощности.
