Электрическая проводка в квартире – замена старой на новую + Видео
Не секрет, что одной из основных возможных причин возгораний и пожаров является старая или некачественная новая эл. проводка в квартире. О том, стоит ли экономить на замене электропроводки и как обезопасить свой дом от возгорания, мы расскажем в этой статье.
Старая проводка – как уберечь себя от неожиданностей
Электрическая проводка в квартире является своего рода кровеносной системой каждого дома, дающей возможность современному человеку пользоваться всеми бытовыми благами цивилизации. Однако в многоквартирных домах, построенных 20 и более лет назад по стандартам того времени, проводка была рассчитана на нагрузки в сети электроснабжения до 1 кВт для городов с численностью населения до 1-го миллиона жителей, и 1,5 кВт для городов-миллионников.
В наше время современный дом или квартиру сложно себе представить без утюга, микроволновой печи, холодильника, стиральной машины, пылесоса, бойлера, кондиционера и т. д. Мощность потребления энергии всей этой техники часто превышает 1,5 кВт. А если к ним добавить еще и электрокамин, обогреваемый пол или электроплиту, которые зачастую могут быть включены одновременно, то расход энергии увеличится до 10 кВт. Именно это является причиной “неожиданных”, казалось бы, пропаданий электричества в доме в самый неподходящий момент – квартирная электропроводка устарела и не всегда способна выдерживать подобные нагрузки.
Тем более, что в недалеком прошлом для электропроводки в многоквартирных домах, согласно ГОСТам СССР, преимущественно применялся алюминиевый провод с одинарной изоляцией, со сроком гарантийной эксплуатации до 20 лет. Потом его изоляция трескается и рассыпается, что в результате зачастую становится причиной короткого замыкания и возгорания.
Узнайте, как своими руками сделать всю электрику дома и в квартире.
Какая проводка лучше для квартиры – оптимальный выбор!
Если вы приняли окончательное решение сделать ремонт в своем жилище, то выбор новой проводки станет первым и самым важным этапом этого процесса по нескольким причинам:
- Во-первых, старая алюминиевая электропроводка имеет сравнительно недолгий срок службы. Непрочность провода бывает особенно заметна в тех случаях, когда необходимо заменить выключатель или розетку. Провод часто обламывается, что не позволяет произвести замену качественно. Алюминиевый провод со временем часто окисляется в местах соединения, что приводит к росту сопротивления и как результат – перенагреванию, что, разумеется, очень опасно и становится причиной расплавления и подгорания изоляции.
- Во-вторых, рекомендуется заменить всю проводку на медную трехжильную с одинарным проводом определенного сечения, рассчитанного заранее в зависимости от предполагаемого объема потребления энергии. Правильнее всего будет делать замену на первом этапе ремонта, когда помещение свободно от мебели и других предметов интерьера, так как процесс замены подразумевает штробление (прорезание канавок) стен, сверление дополнительных отверстий под розетки, распределительные коробки и выключатели. Поэтому много пыли и грязи в квартире в это время вам гарантировано.
- В-третьих, замену проводки необходимо проводить целиком и всю сразу, поскольку соединение между собой медных и алюминиевых проводов крайне не рекомендуется. Из-за разницы в химических свойствах этих двух металлов это неизбежно приведет к тому, что в местах их соприкосновения между собой начнется процесс окисления и как результат – к потере контакта. Также замене подлежат автоматы защиты, а возможно, и электросчетчик. Не лишним будет также заменить ваши старые выключатели и розетки на новые, более надежные.
Проводка в квартире: какой провод и инструменты понадобятся?
Первым делом вам нужно составить проект с точным указанием мест расположения основных электроприборов и розеток для них в каждой комнате. Важно определить, на каком расстоянии от пола они будут, так, чтобы это не мешало вашей мебели. Продумайте, каким вы видите освещение, где и на какой высоте будет находиться каждый выключатель. Рекомендуется спланировать установку розеток с запасом, дабы минимизировать использование разного рода удлинителей и переносок. Не экономьте на этом. Поставьте несколько лишних. Пригодятся.
Когда вся старая проводка удалена, можно приступать к укладке новой. Как правило, для укладки в квартирах применяется метод так называемой “скрытой” проводки, под которую вам будет нужно прорезать штробы в стенах, используя болгарку с алмазным кругом или перфоратор с буром для работы по бетону. Этот этап работы самый пыльный и грязный, поэтому заблаговременно позаботьтесь о средствах личной защиты, таких как:
- защитные очки;
- защитная маска для дыхательных путей;
- плотные строительные перчатки.
Иногда случается, что горе-мастера в целях экономии или по другим непонятным причинам прокладывают проводку как попало, в том числе и по диагонали.
Штробы обязательно должны быть сделаны только параллельно или перпендикулярно к уровню пола, ни при каких обстоятельствах не прокладывайте проводку по диагонали!
Представьте, что вы вселяетесь в квартиру, где до этого жил такой электрик-самоучка. Вы, естественно, захотите обустроить жилище на свой вкус – повесить картину, новый карниз для штор, прибить полку или навесной шкафчик. Для этого вам придется сделать несколько отверстий дрелью в стене, ну или просто забить гвоздь. В этом случае довольно высока вероятность того, что вы можете наткнуться на ту самую проводку, и дай бог, чтобы все закончилось для вас благополучно.
Советы специалистов: чего нельзя и что можно делать!
Когда ставится вопрос замены старой проводки на новую, постарайтесь не экономить на этом очень ответственном моменте! Ведь от качества выполненных работ и материалов, которые вы для этого приобретете, может напрямую зависеть ваша жизнь и жизни ваших близких. И речь в данном случае совсем не о том, чтобы покупать дизайнерские навороченные брендовые розетки или выключатели, но и отдавать предпочтение продукции, произведенной в Китае, тоже не стоит.
Не растягивайте монтаж на несколько дней. Эта работа может быть с легкостью выполнена за один день после тщательной подготовки и планирования. Купите все необходимое заранее. Начинайте выполнение только после всех основных строительных этапов, но обязательно до начала отделочных и чистовых работ. Правильное планирование поможет вам сэкономить средства и значительно сократит сроки ремонта.
Старайтесь как можно меньше делать соединений проводов. Меньше стыков – выше надежность и долговечность службы. Максимально используйте сплошной провод там, где это возможно. Сначала протяните кабель по полу к розеткам и выключателям, а уж только потом отрезайте необходимый кусок.
Замена электропроводки – одна из самых сложных и ответственных задач. Для выполнения таких работ требуется зачастую специальная квалификация. Не исключено, что в вашей квартире в будущем будут жить ваши дети, а возможно и внуки. Так что, прежде чем принять решение о монтаже электропроводки самостоятельно, подумайте, готовы ли вы взять на себя такую ответственность или же все-таки будет намного безопаснее обратится к специалисту? Ответ на этот непростой вопрос мы оставляем на ваше усмотрение. И помните: уходя из дома – гасите свет!
- Автор: Михаил Малофеев
- Распечатать
Оцените статью:
(1 голос, среднее: 5 из 5)
Поделитесь с друзьями!
Проект на тему «Квартирная электропроводка»
Автор работы:
Кириченко Валерий Вадимович
Руководитель проекта:
Кыдрашева Чечек Михайловна
Учреждение:
ГАПОУ РС (Я) «МРТК» «Удачнинский горнотехнический филиал»
В исследовательском проекте по физике на тему «Квартирная электропроводка» учащийся дает определение понятия «электропроводка», изучает способы ее расчета и монтажа в жилом помещении, квартире. В проекте описаны все составляющие электропроводки и принцип их выбора.
Подробнее о работе:
В данной исследовательской работе по физике на тему «Квартирная электропроводка» учащийся второго курса колледжа рассматривает теоретическую базу об электрической проводке, определяет все элементы квартирной проводки в отдельности. В проекте представлено развернутое определение понятия «квартирная электропроводка». Ученик назвал инструменты и материал для монтажа квартирной проводки и правила, как обеспечить пожарную безопасность электропроводки в квартире и доме.
Автор в своем индивидуальном исследовательском проекте по физике о квартирной электропроводке привел основные сведения, связанные с тем, как рассчитать количество необходимых элементов для монтажа электропроводки в квартире. В рамках проекта рассмотрены принципы выбора таких составляющих квартирной проводки, как вводный автомат, групповые автоматы, распределительная проводка, счетчик, розетки, цоколь, выключатель. Также учащийся предоставил разработанную схему соединения электрических устройств изделий.
Оглавление
Введение
1. Определение квартирной электропроводки.
2. Элементы квартирной электропроводки.
3. Проводка.
3.1. Вводный автомат.
3.2. Три групповых автомата.
3.3. Распределительная коробка.
3.4. Счетчик.
3.5. Розетки.
3.6. Цоколь.
3.7. Выключатель.
3.8. Инструменты и материал для монтажа квартирной проводки.
3.9. Как обеспечить пожарную безопасность электропроводки в квартире и доме.
3.10. Меры, обеспечивающие пожарную безопасность электропроводки на стадии проектирования.
4. Схема соединения электрических устройств изделий.
5. Исследовательская работа.
Заключение
Список источников информации
Введение
Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии.
На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии.
А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?
Объект исследования: Квартирная электропроводка
Предмет исследования: Элементы и сбор квартирной электропроводки
Цель исследования: Научиться монтажу квартирной электропроводки.
Задачи исследования:
- Изучить основные элементы квартирной электропроводки
- Изучить последовательный монтаж квартирной электропроводки
- Произвести последовательный монтаж квартирной электропроводки, используя полученные знания.
Методы исследования: Изучение теоретических основ темы элементов квартирной электропроводки с последующим прикреплением фотографий, изучение последовательности действий при монтаже, эксперименты, фотографирование, анализ результатов.
Гипотеза исследования: При монтаже квартиры электропроводки надо четко следовать схеме, чтобы не совершить ошибку, из-за которой может случиться пожар.
Определение квартирной электропроводки
Квартирная электропроводка — это система электрических проводов (реже кабелей), по которым электрический ток от распределительного щита (как правило, расположенного на лестничной клетке) поступает к потребителям электроэнергии в квартире. От автоматических выключателей, установленных на распределительном щите, в квартиру идут обычно 2 провода под напряжением (называемые фазными) и один общий провод (т. н. нулевой) без напряжения.
В домах с электроплитами прокладывают 3 фазных провода. По одному из фазных проводов ток подводится к потолочным светильникам, по другому – к штепсельным розеткам, по третьему — к электроплите. Нулевой провод подводится к каждому потребителю, образуя электрическую цепь: фазный провод – выключатель – потребитель электроэнергии – нулевой провод. Между фазным и нулевым проводами действует опасное для человека напряжение 220 В.
Выключатель обычно ставят в разрыв фазного провода. Определить фазный провод можно, измерив с помощью вольтметра напряжение между проводом и каким — либо заземлённым предметом. Если напряжение есть, то проверяемый провод является фазным. Некоторые потребители электроэнергии должны иметь надёжно заземлённый корпус (напр., стиральные машины, электроплиты). К потребителям такого рода, кроме фазного и нулевого, подводится ещё и третий провод, имеющий надёжное заземление.
В этом случае электрические вилки и розетки имеют три контакта: фазный, нулевой и земляной. Электропроводка может быть проложена по поверхности стен (наружная проводка) или в толще стены либо в пространстве между навесным и основным потолками (скрытая проводка). При замене электропроводки или прокладке новых её участков используют провода, сечение которых соответствует мощности питаемых электроприборов.
Типичные неисправности электропроводки: короткое замыкание между фазным проводом и нулевым, замыкание фазного провода на «землю», плохой контакт в соединениях, обрыв проводов. Плохие контакты в выключателях, патронах, розетках и др., а также некачественное соединение проводов приводят в лучшем случае к снижению напряжения питания электроприбора (проявляется напр., в пониженной яркости ламп накаливания или прерывистой работе электроприбора), а в худшем – могут привести к опасному разогреву места соединения проводников, что нередко является причиной пожара.
Элементы квартирной электропроводки.
ПроводкаПроводка — это система электрических проводов (реже кабелей), по которым электрический ток от распределительного щита (как правило, расположенного на лестничной клетке) поступает к потребителям электроэнергии в квартире. (рис.1),(рис.2.)
Европейский стандарт по цветам маркировки проводов
Вводной автомат
Причинами перегрева могут быть длительные перегрузки или значительные токи короткого замыкания. Вводной автомат необходим для обесточивания всего электропитания в здании для проведения ремонтных работ или во время аварии в сети. Для предотвращения перегрева проводов используют вводной автоматический выключатель (автомат защиты), который содержит тепловой и электромагнитный расцепитесь (рис. 3.), (рис.4.).
Вводной автомат
Три групповых автомата
Каждая групповая линия однофазного потребителя должна защищаться своим однофазным автоматическим выключателем, сюда же входят групповые линии рабочего и аварийного освещения, линии, питающие общие шкафы управления отдельных электроустановок объединённых общим технологическим процессом. 4
Допускается запитывать группу электроприемников общей электроустановки технологически связанных в технологическом процессе от общего автомата, отключение которого не повлечет за собой технологическую аварию при отключении. Запитывать 3-х фазные нагрузки (например, 3-х фазные электродвигатели) с использованием однофазных выключателей категорически запрещено. При отключении или срабатывании защиты все полюсы 3-х фазной цепи должны отключаться одновременно.
Распределительная коробка
Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.
Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому.
Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра.
Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях. (рис.6)
Распределительная коробка
Счетчик
Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока.
Принцип работы
Для учёта активной и реактивной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Количество электроэнергии, пропорциональное числу оборотов подвижной части прибора, регистрируется счётным механизмом.
В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.
В электрическом счетчике электронного типа, переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. (Рис.7), (Рис.8).
Схема подключения счётчика
Розетки
Электрическая розетка представляет собой устройство безопасной передачи электроэнергии с бытовой сети к электрическому прибору. Конструкция розетки включает в себя корпус, контактные разъемы и фиксирующее гнездо для электрической вилки.Внутренний механизм может быть керамическим или пластиковым. Керамический блок розетки стойкий к высокой температуре и служит радиатором для отвода тепла. Минусом является хрупкость керамики. В свою очередь, пластиковый механизм выполнен из поликарбоната и не подвергается возгоранию. Однако высокие температуры могут привести к плавлению конструкции. Разъемы розетки, которые обеспечивают передачу электричества, могут быть выполнены с латуни или бронзы. Подключение проводов к токопроводящим разъемам выполняется с помощью винтового зажима. Также, существуют розетки с быстрозажимным механизмом.(рис.9), (рис.10)
Розетка
Цоколь
Электрический патрон, по сути является передаточным звеном, которое передает энергию электрического тока на устройство, генерирующее свет. Кроме того, патрон несет и монтажную функцию – именно в нем крепится само это устройство для генерации света. Добавим, он может иметь и эстетическое назначение, быть красивым, декоративным и радовать наш глаз.
Самым распространенным типом патронов является винтовой, для ламп с типом цоколя Е, где буква Е напоминает нам об изобретателе лампы накаливания, гениальном американском самоучке Томасе Альве Эдисоне. Edison screw type, то есть винт Эдисона. Лампы в данный вид патронов могут вкручиваться и выкручиваться. После буквы Е указывается диаметр цоколя лампы в мм. Например, существуют следующие патроны Е5, Е10, Е14, Е27 и Е40. Наиболее распространенными в быту являются патроны Е14 и Е27. Патроны Е40 в основном рассчитаны на мощные источники света и находят свое применение в уличном освещении.
Каждый патрон маркируется информацией о его характеристиках, которая наносится на его корпус. Патроны для цоколей Е14 имеют рабочий ток не более 2 А, номинальной мощностью 440 Вт, Е27 – не более 4 А, 880 Вт; Е40 – не более 16 А, 3500 Вт. Маркировка, наносимая на корпус патрона, зависит от производителя и как правило выглядит так 4А 250В, 4-250, 4/250. Максимальное напряжение, подаваемое на патрон составляет 250 В.
Устройство данного патрона достаточно просто: он состоит из трех элементов – корпуса, цилиндрической формы, где располагается гильза с резьбой Эдисона, керамического вкладыша и двух медных или латунных контактов для подвода электрического тока к лампе. Подсоединение проводов к самому патрону может осуществляться тремя способами: винтовым соединением к керамическому вкладышу со смонтированными на нем латунными контактами, при помощи клеммных колодок и безвинтовым способом (для патронов из пластика).
При подсоединении проводов к патрону, фаза должна подключаться к центральному контакту цоколя лампочки. При таком подключении при вкручивании и выкручивании лампочки вероятность поражения электрическим током минимальна.
Схема подключения цоколя
Выключатель
Выключатель — это двухпозиционный коммутационный аппарат с нормально-разомкнутыми контактами, предназначенный для работы в сетях с напряжением до 1000 вольт, не предназначенный для отключения токов короткого замыкания, без специальных устройств дугогашения, местного управления, с ручным приводом. Остальные характеристики этого выключателя, такие как рабочий ток, степень влаго-, пыле- и взрывозащищённости (IP), климатическое исполнение, способ установки, материал контактов — определяются производителем и зависят от конкретной модели.
Более того, для бытового выключателя актуально конструктивное исполнение — для внутренней установки (встраиваемым в стену, для скрытой проводки) или для внешней установки (устанавливаемым на стену, для открытой проводки). В основном применяются для включения и выключения освещения (люстр, плафонов). Для этой же цели в продаже появились выключатели с плавным управлением освещённости: светорегуляторы, диммеры, триммеры.
Инструменты и материал для монтажа квартирной проводки
- Диэлектрические перчатки;
- Разные отвертки;
- Шуруповёрт;
- Плоскогубцы или пассатижи;
- Бокорезы;
- Стяжки из нейлона;
- Штангенциркуль;
- Специальные инструменты чтобы очистить провода от изоляции;
- Приспособления для соединения проводов;
- Защита для концов проводов;
- Гаечные ключи;
- Отвёртки с индикатором;
- Дрель с насадками и свёрлами;
- Индикация низкого напряжения;
- Мультиметр;
- Набор коронок;
- Штроборез.
Как обеспечить пожарную безопасность электропроводки в квартире и доме
Согласно любым, даже самым поверхностным исследованиям, неисправная электропроводка в доме или квартире опасна, прежде всего, не из-за риска поражения электрическим током, а из-за перспективы возникновения пожара.
Нет, конечно, опасность удара током не исключается, но пожар не менее вероятен, а при своем возникновении он способен разом унести не одну жизнь и принести большие разрушения. Поэтому при проектировании, монтаже и эксплуатации электрической проводки необходимо не забывать о некоторых мерах, способных обеспечить пожарную безопасность и оградить людей от беды.
Меры, обеспечивающие пожарную безопасность электропроводки на стадии проектирования
Выбор марки кабелей и проводов, предписываемых к использованию в монтаже. Для стационарного монтажа в жилых и нежилых крытых помещениях рекомендуется использование медных кабелей ВВГнг либо NYM. Для переносных электроприемников и удлинителей подойдут кабели ПВС и ШВВП.
Изоляция этих кабелей не распространяет горение и даже в случае перегрева не может стать причиной пожара. Алюминиевый кабель к использованию в монтаже не допускается, поскольку контакты с участием алюминиевых проводников более склонны к потере надежности и к образованию электрической дуги, которая может вызвать возгорание.
Выбор сечения жил кабелей и проводов
Сечение должно подбираться по максимальной загрузке жилы с учетом допустимой нормы максимального длительного тока. Причем норма эта не является величиной постоянной, она зависит от количества жил в кабеле, типа изоляции и способа прокладки кабеля. Конкретные значения для самых ходовых сечений медных кабелей в поливинилхлоридной или резиновой изоляции приведены ниже.
Кабель сечением 1,5 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 23 ампера;
Проложенные скрыто, два одножильных – 19 ампер;
Проложенные скрыто, три одножильных – 17 ампер;
Проложенные скрыто, четыре одножильных – 16 ампер;
Проложенный скрыто, один двухжильный – 18 ампер;
Проложенный скрыто, один двухжильный – 15 ампер;
Кабель сечением 2,5 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 30 ампер;
Проложенные скрыто, два одножильных – 27 ампер;
Проложенные скрыто, три одножильных – 25 ампер;
Проложенные скрыто, четыре одножильных – 25 ампер;
Проложенный скрыто, один двухжильный – 25 ампер;
Проложенный скрыто, один двухжильный – 21 ампер;
Кабель сечением 4 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 41 ампер;
Проложенные скрыто, три одножильных – 35 ампер; Проложенные скрыто, четыре одножильных – 30 ампер;
Проложенный скрыто, один двухжильный – 32 ампер;
Проложенный скрыто, один двухжильный – 27 ампер;
Кабель сечением 6 кв. мм
Проложенный открыто (вне зависимости от количества жил) – 50 ампер;
Проложенные скрыто, два одножильных – 46 ампер;
Проложенные скрыто, три одножильных – 42 ампер;
Проложенные скрыто, четыре одножильных – 40 ампер;
Проложенный скрыто, один двухжильный – 40 ампер;
Проложенный скрыто, один двухжильный – 34 ампер.
Если есть подозрения, что условия эксплуатации будут способствовать повышенному нагреву, жил, то указанные нормы можно занизить. Но увеличивать их нежелательно, так как это может привести к перегреву изоляции. Правильный выбор номиналов аппаратов максимально-токовой защиты.
Этот выбор осуществляют по сечению жилы кабеля. Для 1,5 кв. мм. – не более 16 ампер, для 2,5 кв. мм. – не более 25, для 4 кв. мм. – не более 40, а для 6 кв. мм – не более 50. Но все же необходимо учитывать и токовый номинал потребителей, которые включаются в линию. Ведь потребляя ток, превышающий собственную норму, бытовой прибор может не только выйти из строя, но и загореться, а для кабеля и автоматического выключателя это будет штатный режим работы.
Поэтому если в линии установлена лишь одна розетка на 16 ампер, то и автомат не должен быть более чем на 16 ампер, даже если кабель линии имеет сечение 2,5 кв. мм. Правильный выбор способа прокладки кабеля Основное правило здесь такое – кабель не должен непосредственно проходить по сгораемым конструкциям. Самый яркий пример – деревянные стены, открытую проводку по которым можно выполнять только на роликах или подложив металлическую полосу под кабель на всем его протяжении.
Можно спрятать кабель в гофре или пластиковый кабель-канал. Еще хуже, когда кабель прячут под деревянной обшивкой – тут уж прямая опасность возникновения пожара. Скрытая проводка в деревянных домах должна выполняться в трубах. Устройство в помещении настоящей, работающей охранно-пожарной сигнализации – мера отнюдь не лишняя, особенно в деревянных больших домах, где огонь может распространяться быстро, а заметить его вовремя не всегда возможно.
Схема соединения электрических устройств изделий

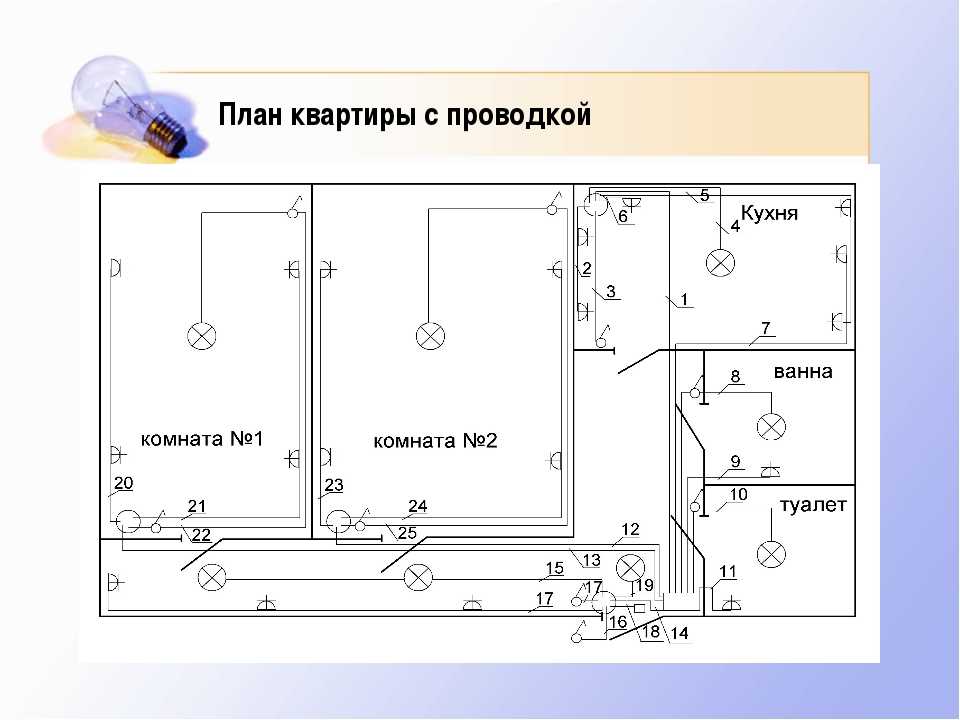

Схема квартирной электропроводки
- Цоколь на центральный контакт приходит фаза на боковой ноль.
- Выключатель ставится в разрыв фазы, он производит коммутацию. На неподвижный контакт как правило приходится присоединение фазы.
- Розетка включается фаза и ноль, может служить распределительной коробкой.
- Для повышения надежности и уменьшения потребления напряжения групповые линии штабелях розеток выполняют по кольцевой схеме.
- Групповые линии квартир выполняются однофазном напряжении 220 вольт по радиальной или кольцевой схеме питания.
Исследовательская работа
Тема: Монтаж квартирной электропроводки.
Материал и оборудование: провода, вводный автомат, три групповых автомата, распределительная коробка, счетчик, выключатель, розетки, диэлектрические перчатки, разные отвертки, плоскогубцы или пассатижи, специальные инструменты чтобы очистить провода от изоляции (ножик), изолента, мультиметр.
Цель: научиться последовательному собору квартирной электропроводки.
Ход работы:
- Берём провод, который будет фазой, ведём его к вводному автомату.
- С водного автомата ведем провод к первому контакту счётчика, выводим провод со второго контакта счетчика.
- Счётчика ведём фазу на три групповых автомата соединяемых последовательно перемычкой, с трёх групповых автоматов выходит три провода их заводим в распределительная коробка.
- От трёх групповых автоматов одна фаза идёт на выключатель (фаза на разрыв), а с выключателя уже идёт на цоколь (фаза на центральная контакт цоколя), также с бокового контакта цоколя выходит уже ноль и заходит обратно в распределительную коробку.
- Вторая фаза выходит из распределительной коробки и идет на общие розетки, от розеток идёт ноль и заходит в распределительную коробку.
- Третья фаза идёт на кухонную розетку, ноль выходит и идёт в распределительную коробку.
- Ноль скручивается в один провод и идёт на третий контакт счётчика, выходит с четвёртого контакта и идет на стояк.
- Все скрутки проводятся только в распределительная коробки каждую скрутку замотать изолентой.
- Подсоединить фазу и ноль к сети, проверить мультиметром замкнута ли цепь.
- Если всё же цепь не замкнулась, выявляем мультиметром неисправность и устраняем её.
Вывод по проекту по физике «Квартирная электропроводка»: научился последовательному сбору квартирной электропроводки.
Монтаж квартирной электропроводки
Заключение
В современном мире электрическая энергия играет одну из важнейших ролей, ежедневно мы являемся её потребителями. Нам приходится иметь дело с ней, как в быту, так и на производстве. Так, приходя домой, мы включаем свет, разогреваем пищу, смотрим телевизор, всё это даёт нам электроэнергия.
Но, чтобы мы могли ей воспользоваться, необходимо обеспечить подключение потребителей к сети. Для этого необходимы знания свойств и соблюдение ряда правил. Так, при монтаже проводки в квартире должны быть соблюдены определённые этапы. Начиная с проектирования, и заканчивая проверкой качества монтажа и материалов, а также элементов включённых в сеть, нести определённую нагрузку. Все этапы по доведению электроэнергии до потребителя должны быть направлены на её безопасное использование человеком.
Для написания данной исследовательской работы и проекта по физике на тему «Квартирная электропроводка» были использованы ресурсы Сети Интернет.
Если страница Вам понравилась, поделитесь в социальных сетях:
Можете ли вы подать в суд на своего арендодателя за электрический пожар?
Пожары, связанные с электричеством, случаются, когда их меньше всего ожидают, и часто они являются результатом проблем с проводкой, на которые арендодатель или владелец недвижимости не обратил внимания. Если вы стали жертвой пожара в квартире или доме, который подозревается в электрическом происхождении, крайне важно как можно скорее поговорить с опытным адвокатом. Потеря вашего имущества, дома и даже любимого человека — это не то, за что вы должны нести расходы в одиночку. Кроме того, если вы получили травму, постоянный уход и лечение ожогов могут длиться всю жизнь.
Реальность такова, что если ваш арендодатель проявил халатность при решении известной проблемы, которая могла привести к этому типу пожара, или не устранил должным образом проблему, которая привела к этому, он несет ответственность. Так что да, вы можете подать в суд и не должны бояться исследовать свои юридические возможности и права на компенсацию. Однако, даже если у вас есть страховой полис арендатора, это не освобождает владельца от ответственности. Кроме того, ваше страховое покрытие может не покрывать весь объем ваших убытков.
Основные причины электрических пожаров
Сама мысль о том, что в вашей съемной квартире или доме может произойти электрический пожар, вызывает ужас, особенно если вы живете в многоквартирном доме. Неисправная розетка на одной стороне здания потенциально может вызвать пожар, который охватит всю конструкцию и затронет всех проживающих там жильцов.
К сожалению, существует множество причин, по которым возникают электрические пожары, в том числе многие из них можно предотвратить:
- Неисправная проводка
- Старые или неисправные приборы
- Светильники
- Незаземленные электрические вилки
- Поврежденные электрические вилки
- Грызуны и вредители
- Неисправные выключатели света
Как видите, регулярный осмотр и ремонт могут легко обнаружить эти проблемы и свести к минимуму риск этих событий. К сожалению, многие компании по управлению недвижимостью и их арендодатели не вкладывают надлежащие ресурсы для проведения обновлений из-за жадности. Такое халатное отношение часто приводит к предотвратимому ущербу жизни и имуществу их жильцов.
Опасности неисправной проводки
Управление пожарной охраны США сообщило, что только неисправная проводка стала причиной почти 7% всех известных пожаров в жилых домах в 2019 году. Эта ошеломляющая статистика подчеркивает трагические последствия в основном предотвратимой опасности, с которой жильцы сталкиваются каждый год.
Но что именно приводит к неисправности электропроводки в вашем доме или многоквартирном доме?
Грызуны
Крысы и мыши грызут больше, чем корм вашей собаки, который вы храните в своей кладовой. Ущерб, наносимый АТС, исчисляется миллионами долларов, а мыши каждый год начинают жевать электрические провода. На самом деле, они часто являются виновниками неустановленных пожаров в стране! Если вы живете в здании, где свирепствуют грызуны, вы можете быть уверены, что они повреждают сложную проводку, проходящую за вашими стенами. Это расстраивает арендодателей, потому что повреждение может быть где угодно и требует тщательного расследования и борьбы с вредителями, чтобы определить, существует ли риск электрического пожара.
Естественный износ здания и электропроводки
Другой проблемой, которая часто приводит к выходу из строя электропроводки и возникновению электрического пожара, является возраст здания и самой энергосистемы. Особенно это касается конструкций, которым двадцать лет и старше. Строительные материалы значительно улучшились, но время, воздействие непогоды и вредители в конечном итоге портят ваш дом. Владелец недвижимости должен поддерживать ваше жилье в актуальном состоянии структурно и электрически.
Электрические перегрузки
На рынке аренды полно старых домов, в которых установлены старые электрические системы. Когда владелец устанавливает новые приборы, освещение и розетки во время ремонта, он может не учитывать, может ли исходная сеть поддерживать более современные электрические продукты. Невыполнение этого требования может привести к перегоранию проводки в стенах и распределительной коробке, что увеличивает риск возгорания.
Плохая электропроводка
Одной из самых больших статей расходов, с которыми сталкиваются арендодатели, является ремонт. Экономия денег имеет решающее значение для обеспечения того, чтобы они оставались прибыльными, и может привести к тому, что они будут экономить на качестве работы, которую они нанимают для устранения проблем с электричеством. Некоторые домовладельцы даже прибегают к самостоятельному подходу и устанавливают новые потолочные вентиляторы или выключатели самостоятельно, несмотря на то, что не обладают профессиональными знаниями, чтобы убедиться, что это делается правильно и безопасно. Этот тип небрежности может привести к дорогостоящим электрическим пожарам.
Тараканы
Когда вы думаете, что эти вредители не могут быть хуже, тараканы также могут стать причиной неисправности электропроводки в вашем доме. Во время охоты за едой этих жуков может привлечь изоляция, покрывающая проводку здания, таким образом подвергая части проводов воздействию окружающего дерева и гипсокартона.
Это лишь некоторые из многих ситуаций, которые могут привести к неисправности электропроводки в вашем доме. И очень важно, чтобы вы сразу же сообщали об этих проблемах, если вы в курсе, и ваш управляющий недвижимостью быстро выполнит необходимый ремонт. Если они не предпримут никаких действий, вы можете подать в суд на своего арендодателя за причиненный электрический пожар.
Как узнать, когда электропроводка в вашем доме устарела и является опасной
Возраст часто является причиной возгораний, возникающих в сдаваемых в аренду помещениях. Хотя не все старые системы опасны, некоторые распространенные красные флажки заключаются в том, что электрическая система устарела и опасна. Например, предположим, что вы потеряли свой дом, имущество и/или получили ранения в результате пожара, вызванного электричеством. В этом случае ваш адвокат рассмотрит следующие характеристики, чтобы определить, сыграл ли роль возраст системы электропроводки:
Старые или изношенные электрические розетки
Внешний вид электрических розеток является явным признаком опасных электрических условий в вашем доме. Если он не может ухватиться за вилку шнура, на нем видны следы ожогов или обесцвечивание поверхности разъема, это представляет опасность прикосновения. Кроме того, если перед ним остановится ток, от прикосновения к нему может возникнуть пожар.
Если дом был построен несколько десятилетий назад, также возможно, что ваши электрические розетки устарели. Большинство строительных норм требуют, чтобы розетки были GFCI (прерыватель цепи замыкания на землю). Это означает, что в случае замыкания на землю он почти мгновенно отключит подачу питания к этой розетке, помогая предотвратить электрический инцидент. Использование розеток, не соответствующих этому стандарту, может означать, что ваш арендодатель несет ответственность за ущерб, который вы понесли в результате возгорания электричества.
Незаземленная проводка
Системы заземленной проводки защищают ваши приборы и другую чувствительную электронику от неожиданных скачков напряжения. К сожалению, если вы арендуете старый дом, построенный в 1960-х годах или ранее, у вас может быть незаземленная система. Эта опасная ситуация может со временем привести к любому из следующих последствий:
Поражение электрическим током при контакте с выключателями света
Перегрев ваших розеток
Мерцание света
Регулярное срабатывание предохранителей
Проблемы, связанные со скачками напряжения
Выключатели и розетки, которые могут загореться или расплавиться
Алюминиевая проводка
Еще одной известной причиной возгорания электропроводки является алюминиевая проводка. Еще в 1950-х и частично в 1970-х годах эта проводка использовалась в жилых и коммерческих зданиях. Из-за того, насколько легко этот тип проводной системы может перегреться, существует серьезная опасность расплавления и возгорания этих электрических систем. Хотя замена этого типа провода не является обязательной, ваш арендодатель обязан регулярно осматривать его и следить за тем, чтобы эта известная пожароопасность не представляла опасности для безопасности их жильцов.
Небрежное отношение арендодателей к ответственности за возгорание электрооборудования
Когда физическое или юридическое лицо действует безрассудно, не задумываясь о последствиях, это считается небрежностью. Например, в случае пожара, связанного с электричеством, домовладельцы, которые не предпринимают действий по устранению известного риска или делают это неадекватно, по закону считаются небрежными. Это означает, что арендаторы, понесшие ущерб, могут подать иск о возмещении личного ущерба, чтобы получить компенсацию за свои убытки.
Чтобы лучше понять, как они несут частичную или полную ответственность за ваши убытки после электрического пожара, ниже приведены ключевые элементы дела о халатности арендодателя:
Обязанность
Независимо от того, принадлежит ли ваш дом частному домовладельцу или компании по управлению имуществом, они несут юридическую обязанность сделать недвижимость, в которой вы живете, пригодной для проживания и проживания.
Нарушение служебных обязанностей
Чтобы подать иск против вашего арендодателя из-за электрического файла, вам нужно будет доказать, что он нарушил свои обязанности. Ваш адвокат добьется этого, используя положения вашего договора аренды.
Например, предположим, что у вас возникла проблема с неисправной стенной розеткой, которая не работает должным образом, и попросите устранить ее. Если они этого не сделают, позже может начаться пожар из-за розетки, которую вы попросили отремонтировать. Считается, что они не выполняют свои юридические обязательства по обеспечению безопасности и пригодности арендованного имущества.
Нарушение привело к вашему ущербу
Этот элемент требует от вас показать, что их бездействие в устранении известной опасности создало ситуацию, которая привела к причинению вам вреда.
Ущерб
Здесь вам нужно будет доказать ущерб, причиненный ситуацией, которую создал ваш арендодатель, потому что он нарушил свои юридические обязанности по обеспечению безопасности вашего дома и пригодности для проживания. В случае успеха вы можете получить компенсацию за экономический, неэкономический и, возможно, штрафной ущерб.
11 признаков того, что вам следует подумать о замене электропроводки в вашем доме
Более половины домашних пожаров связаны с проблемами электропроводки. Ваш дом в опасности?
Насколько важно убедиться, что электропроводка в вашем доме в хорошем состоянии? Подумайте об этом: по данным Управления пожарной охраны США, пожарные службы США ежегодно реагируют примерно на 24 200 домашних электрических пожаров. В результате этих пожаров погибло 225 человек, 1050 человек получили ранения, а материальный ущерб составил 1,2 миллиарда долларов. Когда начинается пожар в доме, половина пожаров связана с проводкой или освещением дома.
Хотя эти цифры ошеломляют, можно предпринять шаги, чтобы ваш дом не попал в статистику. Электрическая система в вашем доме может нуждаться в ремонте или обновлении. Полная замена электропроводки с помощью новой электрической панели может потребовать больших затрат, но это меркнет по сравнению с важностью обеспечения безопасности вашего дома и семьи.
Предупреждающие знаки
Электрическая система часто отображает знаки, когда есть потенциальные проблемы. Если вы заметили какие-либо из этих предупреждающих знаков об опасности поражения электрическим током, обратитесь к электрику для проверки вашей электрической системы:
- Частые перегорания предохранителей или срабатывание выключателей;
- Электрическая панель с избыточным усилием или с избыточным предохранителем;
- Тусклое или мигающее свечение, указывающее на то, что цепь перегружена или имеет плохой контакт;
- Горячие или обесцвеченные выключатели, шнуры или вилки;
- Лампочки, которые часто перегорают в патроне, сигнализируя о том, что светильник не выдерживает мощности лампочки;
- Жужжание или шипение;
- Запах гари;
- Дуги или искры из розетки при включении или отключении шнура;
- Свободные выходы;
- Треснувшая, порезанная или сломанная изоляция; или
- Поражение электрическим током при включении шнура в розетку или прикосновении к нему.
Другие причины для проверки домашней электропроводки
Даже если вы не замечаете каких-либо предупреждающих признаков неисправной электропроводки, рекомендуется периодически проверять электрическую систему вашего дома. Электрические коды различаются в зависимости от того, где вы живете, но есть общие ситуации, которые требуют проверки квалифицированным специалистом.
- Если вашему дому больше 40 лет.
- Если вы полагаетесь на удлинители для питания.
- Если вы внесли значительные улучшения в дом или добавили новую крупную технику, которая может создать нагрузку на существующую систему.
- Если в вашем доме есть незаземленные розетки с двумя контактами.
- Если в вашем доме алюминиевая проводка вместо медной.
Даже если вы не видите ни одного из этих предупредительных знаков, вы не ошибетесь, обратившись к эксперту для проверки электрической системы.
Стоимость замены электропроводки в доме
Стоимость замены электропроводки в доме обычно может варьироваться от 1500 долларов США для небольшого дома до 10 000 долларов США для большого дома. Следующие факторы стоимости могут включать:
- Размер и возраст дома;
- Добавление новых электрических цепей, розеток и выключателей;
- Модернизация электрической сервисной панели;
- Если стены открываются для прокладки проводов или установки новых выключателей, розеток и панелей; и
- Если требуется разрешение и/или проверка.
Информация в этой статье была получена из различных источников, не связанных с совхозом ® (включая совхоз взаимного автомобильного страхования и его дочерние и зависимые общества). Хотя мы считаем, что она надежна и точна, мы не гарантируем точность или достоверность информации. State Farm не несет ответственности, не одобряет и не одобряет, прямо или косвенно, содержание любых сторонних сайтов, на которые могут быть гиперссылки с этой страницы. Эта информация не предназначена для замены руководств, инструкций или информации, предоставленных производителем, или рекомендаций квалифицированного специалиста, а также не влияет на покрытие любого применимого страхового полиса.
