Двускатная теплица из квадратной трубы чертеж: Двухскатная теплица из профильной трубы: чертеж и инструкция

Содержание

Схема теплицы из профильной трубы своими руками

Может быть сделана двухскатная теплица из профильной трубы своими руками. Если избрать такую форму, то можно установить достаточно высшую конструкцию, снутри которой можно будет передвигаться во весь рост. Применяется такая форма для выкармливания зелени, укрепленной на опорах, также прямостоящих и вьющихся культурных растений. Если есть потребность распределить площадь участка правильно, то стоит избрать конкретно такую форму. Время от времени в строительстве употребляется и пирамидальная форма, теплица такового типа тоже будет занимать не много места.

#video_insert_place

До того как приступить к строительству теплицы из профильной трубы своими руками, нужно найти место, где она будет установлена. Посреди основных особенностей места для проведения монтажа можно выделить наличие достаточного количества света в течение денька. Не стоит начинать работы, если поблизости есть высокорослые деревья, которые дают тень. Нужно учитывать, что к теплице должен быть удачный подход для того, чтоб была возможность вносить в ее внутреннее место воду и удобрения.

Отзывы:

СПЕКТР пишет: Ссылка на роботу трубогиба.

Данила Николаев пишет: Красавцы давай ещё придумывай не останавливайтесь удачи с меня лайк

Виталик 35 пишет: Вам тут трубогиб показывает,а не качесво сварных швоф

Вячеслав Шумский пишет: Трубогиб понравился. Просто и понятно.На сварку не стоит обращать внимания ,так как красиво получается у того кто ничего не делает.Если голова соображает то руки делают. Молодец.

Петр Первый пишет: сварщик ты невпизду но для такого изделия это значения не имеет. Молодец.

Двухскатная теплица из профильной трубы своими руками является более распространённым вариантом производства сооружения с жестким корпусом, созданного для длительной эксплуатации и применимого для остекления либо применения полимерного укрывного материала.

Основной составляющей любой тепличной постройки является профилированный металлический скелет, представляющий из себя опорную конструкцию для закрепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличной постройки при двухскатной крыше может быть изготовлен двумя способами:

#video_insert_place

Если же у вас нет в наличие трубогиба, рекомендуется остановить выбор на прямоугольном каркасе с двускатной или односкатной крышей. Выполняется такой каркас теплицы из профильной трубы 20*20 своими руками (чертежи, фото готовых конструкций можно найти на тематических сайтах). Расчеты, чертежи и схемы каркасов помогут рассчитать необходимое количество профилей и избежать приобретения лишнего материала.

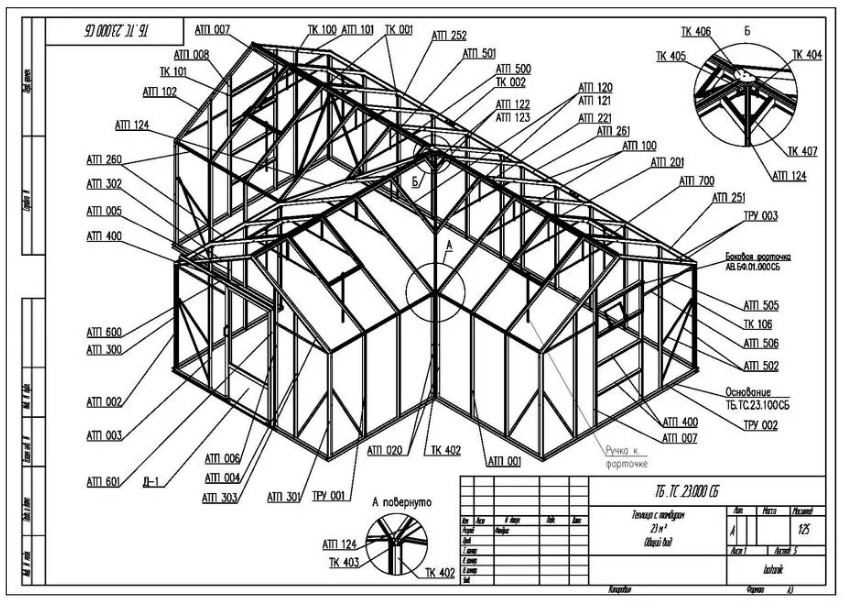

Разрабатывая своими руками чертежи каркаса для теплицы из профильной трубы, рекомендуется брать в расчет стандартную длину реализуемых профилей. Размеры теплицы подбираются так, чтобы при нарезке необходимых отрезков оставалось как можно меньше отходов.

Стационарный объект проектируют с любой необходимой площадью. Он может быть выполнен в надземном и малозаглубленном исполнении. Надземные парники привлекательны тем, что полностью исключают образование затенений, но при всем этом их целесообразно устанавливать в средних и южных широтах из-за возможного промерзания грунта. Малозаглубленные могут черпать тепло из земли и прогревать внутренний объём независимо от уровня промерзания грунта. Недостатком является появление вблизи стенок затенений, что скажется на замедлении развития растений.

Так же, как и проектируемая теплица своими руками из поликарбоната, чертёж парника должен учитывать и содержать съёмные элементы (створки или дверцы), которые будут обеспечивать доступ к растениям и вентилирование. Для этого в верхней его части предусматривают одну-две дверцы с двух сторон, которые закрепляются к верхней перекладине каркаса.

#video_insert_place

Теплица своими руками из поликарбоната: чертеж из профильной трубы

Теплица своими руками из поликарбоната: чертеж из профильной трубы можно скачать прямо из этого материала. Чтобы воспользоваться всеми достоинства теплицы на своем участке, но при этом сэкономить, часто приходится мастерить самостоятельное. Особенное внимание на этапе проектированию нужно уделить материалу, который будет применяться для возведения каркаса и покрытию стен.

Понятное дело, что каркас должен быть прочным. Потому что, в первую очередь именно от этого показателя в будущем зависит долговечность теплицы. Далее идет выбор укрывного материала, потому что, растения чувствительны к малейшему воздействию ультрафиолета. Прекрасные эксплуатационные характеристики показывает каркас из профильных труб с покрытием теплицы поликарбонатом. Рассмотрим основные моменты, как соорудить такую теплицу самостоятельно, на какие нюансы обратить внимание, какие чертежи использовать. Другие варианты как сделать теплицу из поликарбоната и профиля.

Содержание

1 Особенности возведения профильного каркаса
2 Преимущества использования металлических профильных труб для каркаса данной теплицы:
3 Типы теплиц с трубным каркасом
- 3. 1 Прямоугольная (круша двускатная)
- 3.2 Прямоугольный тоннель
- 3.3 Арочная
4 Этап строительной подготовки

Особенности возведения профильного каркаса

Прежде всего нужно отметить, что покрытие такого рода строений на участке именно сотовым поликарбонатом считается крайне эффективным и практичным в современном мире. Среди пленки и стекла именно поликарбонат обладает лучшими эксплуатационными свойствами с какой стороны не посмотреть. Он пропускает через себя достаточное количество света, но при этом задерживает ультрафиолет. Имеется воздушная прослойка, которая сохраняет и держит тепло. Из-за повышенной влажности материал не теряет своих прекрасных эксплуатационных свойств.

Бескаркасную теплицу, если использовать именно листы поликарбоната для покрытия, построить не получится. Потому что, жестскость этого материала все равно не позволяет этого. Под собственным весом, это уже много раз было проверено огородниками на практике, листы начинают прогибаться, на панелях образуются трещины. Так что, теплица своими руками из поликарбоната: чертеж из профильной трубы с фото нужен именно для того, чтобы правильно построить каркас. Как соорудить теплицу из полипропиленовых труб своими руками.

Преимущества использования металлических профильных труб для каркаса данной теплицы:

Отличная механическая прочность благодаря чему каркас получается надежным. Он может выдерживать весь пластиковых стен теплицы, а также противостоять снеговым нагрузкам. Если говорить о каких-то максимальных показателях нагрузки, то тут можно отметить до 300 килограммов на метр квадратный.
Проблемы размещения мощного осветительного и отопительного оборудования при столь прочном каркасе также перестает быть проблемой. Можно смело сооружение эксплуатировать не только непосредственно в огородный сезон, но даже зимой.
Сборка, а потом и последующее обслуживание занимает мало время и не отнимает практически сил.

Важно! Что касается недостатков, то они, конечно, имеются.
Прежде всего тут нужно отметить достаточно высокую стоимость материала, а также необходимость при монтаже использовать специальные инструменты, чтобы согнуть трубы в душу.

Типы теплиц с трубным каркасом

Прямоугольная (круша двускатная)

Внешне такие теплицы напоминают обычный домик и они довольно распространены среди огородников. К плюсам конструкции можно отметить большое количество свободного пространства внутри, это значит, можно выращивать высокие растения и в центральной части теплицы, и вдоль стен.

Прямоугольный тоннель

У данной конструкции крыша будет плоской и это позволит сэкономить на этапе сооружения теплицы. Но минусом такой экономии является то, что места внутри будет меньше. Горизонтальная круша опасна еще и тем, что зимой на ней накапливается снег. Поликарбонат, как это уже упоминалось в данном материале, может выдерживать большие веса, но все равно снег зимой придется убирать. Потому что, из-за внутреннего тепла снег может стать льдом, а тогда его масса значительно увеличиться.

Арочная

Для сооружения такой теплицы нужно не только много труб, но также специальный трубогиб, потому что самостоятельно металлическую трубу в дугу точно не получится согнуть.

Для постройки данного вида теплицы берутся трубы с сечением 20*20 мм или 20*40 мм. Второй вариант труб отличается дополнительным запасом прочности и может использоваться для конструктивных элементов.

Металлические трубы имеют достаточно высокую массу и не всегда оправданную стоимость для возведения простого парника на огороде. Так что трубы большего диаметра можно смело брать для тропил и опорных стен, а на остальных участках использовать более мелкие и дешевые трубы.

Этап строительной подготовки

На видео можно подробно ознакомиться с процессом как делать теплицу своими руками из поликарбоната, чертежи из профильной трубы в большом количестве вариантов представлены в этой статье, но все равно конечные размеры нужно будет выбирать конкретно под себя.

Что касается начального подготовительного этапа, то нужно будет найти подходящее место для будущей теплицы. Впрочем, тут специалисты отмечают, что металлический каркас настолько крепкий, что хорошо будет стоять где угодно на участке. Такой каркас справится с ветровыми нагрузками, ему не требуются дополнительная защита капитальных стен или садовых деревьев.

Что касается свойства грунта, то его дополнительно нужно учитывать. Не должно быть в почве под теплицей слишком много влаги. Лучше всего выбирать участок с максимально сухой почвой, с большим содержанием песка в ней. Если почка слишком глиняная, то вскоре местность может стать болотистой. Длинная сторона строения должна быть обращена на юг. Так получится под максимальным углом каждый день захватывать солнечный свет, плюс ко всему нужно добавить отражение солнечного света в материале.

Когда место сооружения на участке четко и правильно определено, нужно подумать над размерами теплицы и начать подстраивать уже выбранный чертеж под конкретную ситуацию. Чертеж с размерами требуется обязательно, так получится построить надежную и прочную конструкцию без ошибок.

Совет! Теплица своими руками из поликарбоната: чертеж из профильной трубы домиков угол крыши нельзя делать слишком круглым. Потому что, эффективность теплицы будет снижена за счет увеличение процента отраженного солнечного света.

Это основополагающие моменты подготовки. Посмотрите на видео к этому материалу совету профессионалов, которые уже возвели теплицы подобного рода на участке. На видео уроках получится четко и точно понять как именно нужно проводить уже тот или иной этап работы.

Теплица двускатная из профильной трубы: чертеж и инструкция

Теплица – прекрасный помощник в хозяйстве любого дачника. Возможность выращивать зелень и овощи на месяц-два раньше, чем в открытом грунте, выращивать рассаду, собирать два урожая за сезон и даже выращивать цветы на продажу, безусловно, стоит затраченных усилий на строительство теплицы.

А с учетом развития рынка стройматериалов собрать его своими руками не составит труда. Теплицы просты в сборке и удобны в эксплуатации, каркас которых изготовлен из металлической профильной трубы.

Содержание

1 Плюсы и минусы профильной трубы
2 Выбор размера трубы
3 Чертежи самодельных конструкций (виды)
4 Строим каркас
5 Видео «Как построить каркас»
6 Фундамент
7 Как согнуть трубы
8 Сварка теплицы из металлических труб
9 Видео «Как выглядит готовый каркас для теплицы»

Плюсы и минусы профильной трубы

Профильные трубы обычно изготавливаются из низколегированной углеродистой стали. Они могут быть любой формы, кроме круглой, но в строительстве для возведения различных видов каркасов наиболее востребованы прямоугольные и квадратные. Многоступенчатая термообработка профильной трубы гарантирует надежность стыковых соединений и отсутствие механических напряжений внутри. Таким образом, основным преимуществом профильной трубы является высокая прочность и долговечность материала.

Такие конструкции не подвержены ржавчине и коррозии, имеют небольшой вес, но выдерживают серьезные нагрузки в процессе эксплуатации. С ними легко работать — резать или сваривать — и они недороги. Этот вид материала практически не имеет недостатков. Единственная трудность в работе – сложный изгиб. Профильные трубы – самый распространенный материал для строительства теплиц и даже домов своими руками.

Выбор размера трубы

В продаже трубы практически любого размера. Сами производители рекомендуют для строительства теплиц и теплиц использовать профиль сечением от 25 мм в зависимости от вида поликарбоната, которым будет обшиваться каркас.

Для основания теплицы целесообразно использовать трубы большего диаметра. Для ветрозащиты и, особенно, снегозащиты толщина металла должна быть не менее полутора миллиметров.

Чертежи самодельных конструкций (виды)

Первым этапом сборки теплицы является подробная схема или чертеж. Вы можете взять за основу рисунки из интернета, но адаптировать их под свой сайт. Каждый вид теплицы имеет свои чертежи и особенности изготовления. Самый распространенный тип – двускатная теплица или дом. На втором месте по распространенности находится арочная форма.

Размеры зданий обычно рассчитываются исходя из длины и ширины листов поликарбоната, которые будут использованы для облицовки, чтобы не пришлось резать и выбрасывать большие куски. Если вы не выращиваете овощи на продажу, то достаточно теплицы шириной до трех метров и длиной около шести метров. Оптимальный угол наклона крыши около 30 градусов. Изготовление теплицы может занять около двух-трех дней.

Строим каркас

Базовый набор инструментов для сборки каркаса своими руками — рулетка, уровень, болгарка (или ножницы по металлу) и электрическая отвертка. Для торцевых стен рекомендуется использовать профили 40 х 20 мм. Для ускорения работы, а также если вы уверены в своем чертеже и умеете обращаться с металлическими профилями, можно сразу вырезать все детали каркаса.

Если нет, то первым делом собираем каркас задней стенки теплицы. С учетом чертежа отрежьте профиль нужной длины. Секции крепятся с помощью шурупов, саморезов или заклепок. Далее необходимо заново измерить полученный элемент каркаса по всем параметрам – длине, ширине, диагоналям. Последнее измерение принципиально важно — размеры диагоналей должны совпадать. Аналогично нужно собрать переднюю торцевую стенку и закрепить обе стенки к основанию, отрегулировав правильность установки с помощью отвеса.

Затем можно отрезать боковые направляющие. Здесь достаточно использовать трубу 20 на 20 миллиметров. Направляющие необходимо крепить к основанию через каждые 50 сантиметров. Каркас боковых стен завершается профилем, закрепленным сверху параллельно нижнему профилю. К нему крепятся боковые рейлинги и рейлинги на крыше. Еще одна рейка крепится под коньком крыши.

Видео «Как построить каркас»

В этом видео вы можете увидеть алгоритм действий при монтаже каркаса для теплицы.

Фундамент

Двускатную теплицу проще всего собрать своими руками, но первое, что для нее нужно сделать, это подготовить фундамент. Это может быть дерево, кирпич или бетон. Бетонный фундамент самый простой, но достаточно надежный. По периметру будущей теплицы нужно вырыть ров глубиной до тридцати сантиметров и шириной около 20 сантиметров.

В землю нужно вбить арматуру (можно отрезать профильную трубу), на которую будут приварены секции профильной трубы под основание теплицы. Достаточно сделать это в полутора метрах. В углах лучше вбивать не один кусок арматуры, а два – на минимальном расстоянии до собственно угла. Нижний слой фундамента – мелкий гравий.

Перед укладкой бетона его необходимо утрамбовать своими руками и конечная высота гравийного слоя должна быть не более 5 сантиметров. Поверх этого слоя заливают бетон. После высыхания бетона к арматуре необходимо приварить профильную трубу 40х20 мм.

Как согнуть трубы

Один из основных вопросов при сборке двускатной теплицы – обрезать или согнуть профильную трубу в месте перехода от стен к крыше.
Перед тем, как согнуть трубу, необходимо перепроверить чертеж и убедиться в правильности угла изгиба. Для того, чтобы согнуть трубу своими руками, необходимо обрезать ее болгаркой в месте предполагаемого изгиба.

После такой обработки труба достаточно легко гнется. Далее место сгиба необходимо заварить. Также в сети можно найти советы по гибке профильных труб с помощью песка или воды. И третий вариант – использовать трубогиб, но это дополнительные затраты.

Сварка теплицы из металлических труб

Как было сказано выше, сварка необходима для крепления каркаса к фундаменту или отводам труб. Это самая простая причина, по которой может понадобиться сварочный аппарат для строительства теплицы. В том случае, если планируется изготовление круглогодичной капитальной теплицы, части профиля лучше соединять не саморезами, а еще и сваркой. Собранный каркас теплицы готов к обшивке листами поликарбоната или фольгой.

Видео «Как выглядит готовый каркас для теплицы»

В этом видео показано как выглядит готовый каркас для теплицы из профильной трубы.

теплицы, парник

Как :

ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ
ls или s-серия

БЕЗОПАСНАЯ РАБОТА!

1) Подготовить место. Предпочтительно ровное место, однако теплица может быть построена на ровном склоне.

Разметка работы, измерения проводятся от центра к центру стоек.

3) Забейте стойки, отбойник (обычно большой болт с шайбой) поставляется для того, чтобы стойки не стали чрезмерно неправильной формы. Обрежьте вершины столбов, если арки не будут входить в столб.
3a) Просверлите отверстия и установите стойки в бетон.

4) Соберите арки (с закрепленным петлевым концом несущих тросов) на ровной поверхности и установите их на стойки.
4a) Поперечные шпалы: разметьте первую сборку арки/поперечины, а затем используйте расстояние от конькового кронштейна/стыка арки до поперечного отрезка трубы , чтобы расположить остальные

5) Установите прогоны. Коньковые прогоны над коньковый кронштейн. Коньковый прогон проходит под коньковым кронштейном в торцевые арки, только. Соедините боковые прогоны с торцевой аркой с помощью трубная планка — торцевые отверстия (для кронштейна) уже просверлены в трубка.

6) Установка плинтуса.

7) Проверьте дом, чтобы убедиться, что он перпендикулярен уклону. Если дом находится вне отвеса, затем прикрепите трос к торцевому арочному V-образному кронштейну и вытяните дом (к перпендикуляру).

8) После установки дома по отвесу диагональные распорки устанавливаются согласно чертежу
.

9) Подготовьте концы фронтона согласно чертежу и установите дверь(и).

10) Установите двигатель вентилятора (только для домов из двойного полиэтилена).

11) Установить швеллер на торцевые арки, боковые прогоны, фронтон плинтуса и периметр двери. Используйте драйвер с шестигранной головкой с вашей переменной скоростная дрель, самосверление, саморезы не требуют никаких предварительное бурение.
Начните первый кусок канала снизу (удерживайте место с помощью тисков) и согните, чтобы соответствовать арке, установите винт каждые 16”. Для домов с жесткими фронтонными перекрытиями (двустворчатыми или профнастилом) поликарбонат) заодно установите торцевую арку.

12) Установите полигон крыши — используйте линии и сгибы, чтобы убедиться, что полигон квадрат к раме. Убедитесь, что имеется достаточное количество выступов для запорные устройства.
