Dt 830b как пользоваться: подробное описание прибора, инструкция по применению, как правильно пользоваться

Dt 830b как пользоваться: подробное описание прибора, инструкция по применению, как правильно пользоваться

подробное описание прибора, инструкция по применению, как правильно пользоваться

Домашние мастера предпочитают приборы, которые совмещают в себе несколько метрологических функций. К таким относятся мультиметры — устройства, позволяющие определять характеристики электрической цепи (сопротивление, силу тока и напряжение). Все эти функции указаны в инструкции DT 830B — недорогого прибора, который проводит замеры с высоким уровнем точности.

  • Информация о приборе
  • Технические особенности
  • Условия эксплуатации
  • Режимы и техобслуживание

Мультифункциональный тестер доступен в использовании, универсален. Модель подходит для работы в домашних условиях, но она имеет все признаки профессионального инструмента. В комплекте устройства есть измерительные щупы, средство для самостоятельной диагностики и большая шкала показателей. Питание мультиметр получает от специального источника мощностью 9 Вт. Производитель предусмотрел только один элемент питания в наборе.

Прибор внешне напоминает стандартные тестеры, но имеет несколько существенных отличий. Данные представлены в цифровом виде, а само устройство может работать с несколькими параметрами. Все внутренние элементы заключены в надёжный корпус. Центральное место на поверхности занимает переключатель.

Главные преимущества мультиметра:

  • производительность;
  • портативность;
  • эргономичность.

Прибором легко управлять благодаря массивной ручке с двадцатью позициями. Вокруг неё находятся обозначения видов работ, что полезно для неопытных пользователей. На цифровой жидкокристаллический экран выводятся данные о параметре, которые замеряют.

Технические особенности

Бытовые измерители показателей электрического тока имеют довольно широкий перечень функций, но профессиональные приборы более точны и долговечны. В инструкции по применению мультиметра ДТ 830 В указано, что устройство обладает повышенной чувствительностью.

Оно показывает точные данные, но немного уступает более дорогим моделям. Технические характеристики:

  • масса — 135 г;
  • габариты — 1, 25х2, 8х7 см;
  • степень разрядности жидкокристаллического дисплея — 3, 5;
  • допустимая температура для стабильной работы — от 0 до 40 градусов;
  • переменное напряжение — 200−750 В;
  • предел измерения силы — 200 кОм;
  • постоянная сила электрического тока — 10 А;
  • постоянное напряжение — 1 кВ.

Профессиональные приборы обладают более широким функционалом. Многим мастерам не хватает опции поверки. Но среди положительных отличий выделяют расширенную шкалу замеров, аварийные индикаторы и диод-тестеры.

Условия эксплуатации

Для щупов, которые входят в комплект, на корпусе есть специальные проёмы. Металлические стержни с изолированными ручками необходимы для контакта между проводником и прибором.

Щуп вставляют в одно из трёх гнёзд, каждое отвечает за определённый показатель. Один проём может выступать и минусовым, и общим или заземлённым. Это зависит от режима, который выбирает мастер для работы мультиметра DT 830B. Подробная инструкция даёт возможность правильно настроить остальные гнёзда.

Второй проём VQmA можно использовать для измерения напряжения и сопротивления. Если сила тока превышает 200 А, то необходимо погрузить щуп в третье гнездо с надписью 10 ADC. Как только будет установлен контакт между металлическим стержнем и элементом, то на экране появится информация о параметре.

Режимы и техобслуживание

Вокруг переключателя корпус поделён на секции, которые определяют режим использования прибора. Иногда секторы позволяют точно указывать колебания замеров. Устройство может работать в двух режимах — DCV и DCA. Первый даёт возможность измерить напряжение постоянного электрического тока в качестве вольтметра. DCA активирует режим амперметра.

На устройстве есть секция оценки функциональности диодов. Для этого необходимо вставить щупы во второе и третье гнездо, их наконечниками замеряют сопротивление. Если в прямом и обратном направлении показатель будет одинаковым, то элемент неисправен.

Изготовитель гарантирует длительный срок эксплуатации мультиметра, но на это также влияет периодичность проведения профилактических работ. После каждого использования прибор нужно очистить от пыли и грязи. Чтобы долго пользоваться мультиметром DT 830B, необходимо проводить его диагностирование.

Нельзя пользоваться прибором в условиях повышенной влажности, так как снижается точность полученных параметров, могут повредиться некоторые элементы.

Мультиметр можно перевозить на любом транспорте, предохраняя от экстремальных температур, влаги, механических повреждений и перепадов напряжения. Хранить прибор нужно в хорошо проветриваемом помещении при температуре до 40 градусов. Необходимо уберечь его от воздействия мороза, контакта со щелочами, пылью, кислотами, так как это все вызывает коррозию.

Устройство подходит для использования в домашних условиях. Это оптимальный вариант для обучения начинающих электриков. Он отвечает параметрам электрической сети и бытовых приборов. При повреждении корпуса или внутренних деталей нужно обратиться к специалисту, самостоятельно разбирать мультиметр можно только при наличии опыта работы с подобными приборами.

Инструкция к мультиметрам DT830B, DT832, DT838.

  • Инструкция для Air Remote Mouse G30 и G50.
  • Инструкция для пульта Rii mini i13.
  • Инструкция для пульта ДУ U26 с гироскопом.
  • Инструкция для пульта управления IHANDY RUTV-ST01, IHANDY RTV-03.
  • Инструкция для рации BAOFENG UV-5R.
  • Инструкция для рации SELENGA BF-888S.
  • Инструкция для тестера для локальной сети NS-468N (RJ45/RG12).
  • Инструкция к мультиметрам DT830B, DT832, DT838.
  • Инструкция к пульту AUN0448+A.
  • Инструкция к рации BAOFENG BF-T15.
  • Инструкция к рации BAOFENG T-388.
  • Инструкция к универсальному пульту PHILIPS RC-1704603/00.
  • Инструкция по настройке пульта ДУ G10 с гироскопом.
  • Инструкция по настройке пульта ДУ IHANDY AIR MOUSE P3 ANDROID TV.
  • Инструкция по настройке пульта ДУ IHANDY IH-AM02 AIR MOUSE.
  • Инструкция по настройке пульта ДУ RM-BT01 с гироскопом.
  • Инструкция по настройке пульта ДУ SAT RM-SAT1111.
  • Инструкция по подключению пульта ДУ C120 с гироскопом.
  • Инструкция по программированию пульта ДУ MAG-255 от цифровых приставок для управления телевизором.
  • Настройка пульта CHANGER RC USB3 4v1.
  • Настройка пульта ZALA EC1308.
  • Настройка пульта дистанционного управления CLICKPDU RS41 SMART.
  • Настройка пульта дистанционного управления DEXP / DNS / DOFFLER RM-L1325.
  • Настройка пульта дистанционного управления DRE GS8306 + TV.
  • Настройка пульта дистанционного управления IZUMI RM-L1057.
  • Настройка пульта дистанционного управления MTV-2622LW / KT1045.
  • Настройка пульта ДУ AKAI RM-L1602.
  • Настройка пульта ДУ HUAYU RTV-03 VER.02, RuTV-ST02.
  • Настройка пульта ДУ IHANDY AUN0442.
  • Настройка пульта ДУ IHANDY AUN0499.
  • Настройка пульта ДУ IHANDY RTV-03, RUTV-ST01.
  • Настройка пульта ДУ RM-L1365.
  • Настройка пульта ДУ RM-L1575.
  • Настройка пульта управления RC0932000850.
  • Настройка пультов DVB-T2 + 2, DVB-T2 + 3 и DVB-T2 + TV.
  • Настройка пультов дистанционного управления URC1500 и RM-L1382.
  • Настройка универсального TLC пульта TC-97E.
  • Настройка универсального пульта HUAYU RM-h2263.
  • Настройка универсального пульта HUAYU RM-L1376M.
  • Настройки пульта дистанционного управления HUAYU K-1036E L, K-1038, Q-1000.
  • Настройки пульта ДУ K1089EL.
  • Обучение для пульта ДУ HL-1340E.
  • Обучение для пульта ДУ HL-695E.
  • Обучение для пульта ДУ HR-E877.
  • Обучение пульта ДУ RM-P1375.
  • Обучение пульта ДУ WIFIRE HD 102W PLUS IP.
  • Обучение пульта управления ZALA IP-TV GDL-62-ZTE030.
  • Обучение универсальных пультов ДУ HUAYU RM-L1098, RM-L1107, RM-L1120, RM-L1130, RM-L1195, RM-L1280, RM-L1316.
  • Обучения пульта TELEFUNKEN TF-DVBT261.
  • Порядок работы с мультиметром GoPOWER DIGIM 800.
  • Программирование пульта APOLLO JOLLY.
  • Программирование пульта Dublicator SIM SIM
  • Программирование пульта «DHC» v4 для ворот и шлагбаумов «DoorHan».
  • Программирование пульта «Смарт-дубликатора» SDBL7 v2.2 для ворот и шлагбаумов DoorHan, AN-Motors, Came, Nict.
  • Просмотр YouTube и IPTV с приставками на процессоре ALi M3821P!
  • Пульт ДУ SELENGA для NICE DEVACE TV STICK смарт.
  • Функции кнопок пульта дистанционного управления.

Мультиметр DT830B, DT832, DT838.

Измерение напряжения постоянного тока

  1. Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
  2. Установите переключатель режимов в положение V-. Если предел заранее не известен, установите наибольший предел измерений. Затем, руководствуясь результатами измерений, диапазон можно постепенно понижать. Если на дисплее появляется только цифра «1»,это означает, что измеряемое значение находится выше уровня измерений установленного диапазона. Следует перейти на один диапазон вверх.
  3. Подключите щупы параллельно измеряемой цепи.

Входное сопротивление: 10 МОм на всех пределах.

Защита от перегрузок: 200 В эфф. на пределе 200 мВ и 1000 В пост. или 750 В эфф. переменного тока на остальных пределах.

Измерение напряжения переменного тока

  1. Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
  2. Установите переключатель режимов в положение V~.
  3. Подключите щупы параллельно измеряемой цепи.

Входное сопротивление: 10 МОм на всех пределах.

Диапазон частот: 40Гц — 400Гц.

Защита от перегрузок: 1000 В пост. или 750 В эфф. переменного тока на всех пределах.

Калибровка: Среднее (эфф. синусоиды).

Измерение силы постоянного тока

  1. Установите красный щуп в гнездо «VΩmA» (при замерах до 200 мА),черный щуп в «COM». В случае, если величина силы тока превышает указанную величину, красный щуп следует подключить в разъем «10 A».
  2. Установите переключатель режимов в положение А-.
  3. Подключите щупы последовательно в измеряемую цель, поскольку ток должен пройти через мультиметр. При неправильном подключении перед значением измеряемого параметра появится знак «минус».
  4. Если вы не знаете параметров измеряемой силы тока, установите переключатель режимов работы на максимальное значение, а затем переключите на более низкое, если это необходимо.
  5. Если на дисплее во время измерения появился знак «1», значит измеряемое значение не в данном пределе измерений.
  6. Режим «10 А» не защищен плавким предохранителем. Ни в коем случае не производите измерения в данном режиме дольше 10 секунд.

Защита от перегрузок: 200 мА 250 В — плавкий предохранитель, предел 10 А без предохранителя.

Падение напряжения: 200 мВ.

Измерение сопротивления

  1. Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
  2. Установите переключатель режимов в положение «Ω».
  3. Когда цепь разомкнута на дисплее будет отображаться «1». При изменении сопротивления в схеме убедитесь, что схема обесточена и все конденсаторы полностью разряжены.
  4. Подключите щупы параллельно измеряемой цепи.

Макс. напряж. на разомкн. щупах: 2,8 В.

Защита от перегрузок: 15 сек. максимум 220В на всех пределах.

Проверка транзисторов

  1. Установить переключатель функций в положение hFE.
  2. Определите тип транзистора PNP или NPN, определите расположение выводов транзистора, подключите транзистор согласно схеме в гнездо на лицевой панели.
  3. Дисплей покажет приблизительное значение hFE.

Проверка диодов и прозвонка соединений

  1. Установить переключатель функций в положение (значок, представляющий собой стрелочку с вертикальной палочкой).
  2. Установите красный щуп в гнездо «VΩmA», черный щуп в «COM».
  3. Подсоединить красный щуп к аноду, а черный щуп к катоду исследуемого диода.
  4. Считайте на дисплее величину прямого падения напряжения надиоде в милливольтах (mV). При реверсивном включении диода на дисплее возникнет только «1».
  5. Контрольное напряжение составляет около 2,8 В при силе тока 1,5 мА.
  6. Для проверки непрерывности электрической цепи подключите щупы кдвум точкам схемы, в случае, если цепь непрерывна, прозвучит звуковой сигнал.

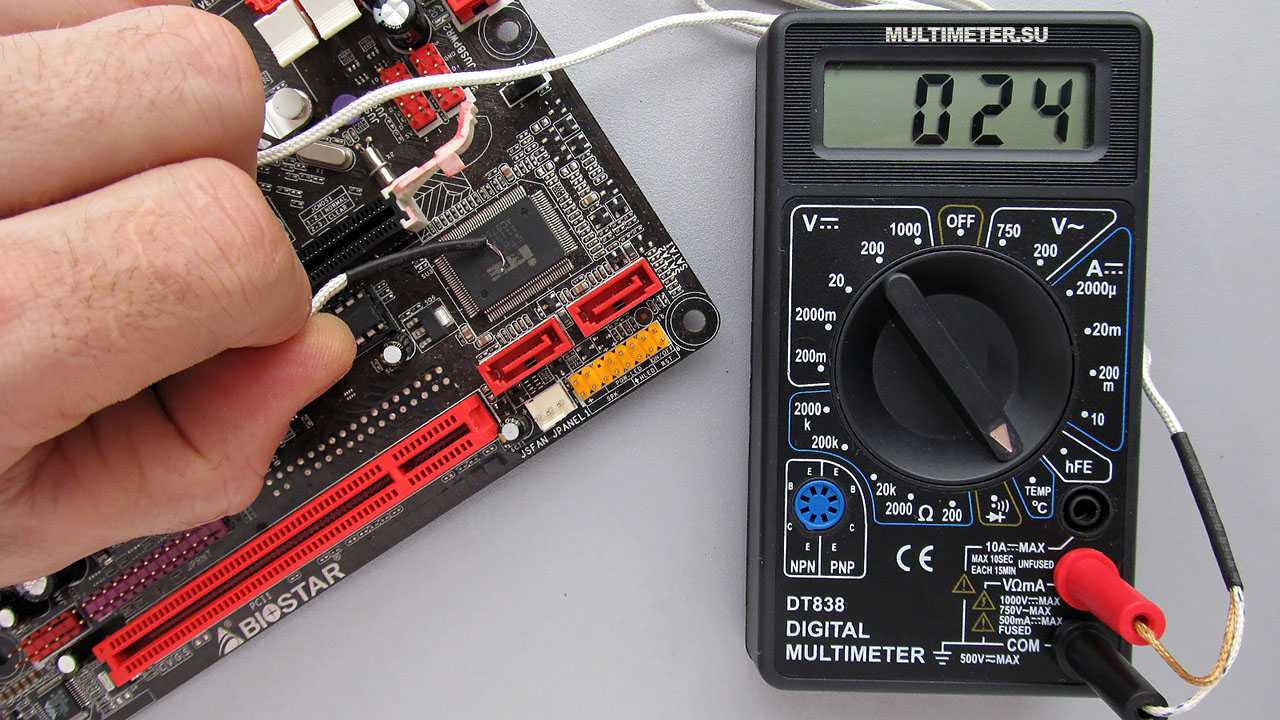

Измерение температуры (Только в DT-838)

  1. Установите переключатель в положение «ТЕМР».
  2. Подключите термопару типа «К» к гнездам VΩmA» и «COM».
  3. Присоедините термопару к объекту измерения.

Замена батареи

  1. При разрядке батареи на дисплее слева появляется знак батареи.
  2. Перед заменой батареи выключите мультиметр и отсоедините щупы от измеряемых цепей.
  3. Выкрутите винты на задней крышке и откройте ее. Замените батарею, соблюдая полярность.

Внимание! Не работайте с прибором до тех пор, пока не закроете крышку.

Замена предохранителя

  1. Предохранитель редко нуждается в замене и выгорает почти всегда в результате ошибки оператора.
  2. Для замены предохранителя выкрутите винты на задней крышке и откройте ее, как и при замене батареи. Замените предохранитель аналогичным по типу.

Как использовать цифровой мультиметр DT830B для измерения напряжения и силы тока

В этом руководстве и обзоре вы увидите, как использовать недорогой цифровой мультиметр DT830B для измерения напряжения и силы тока компьютерного вентилятора. Пожалуйста, посмотрите видео, чтобы узнать, как использовать этот цифровой мультиметр.

Содержание

Измерение напряжения постоянного тока с помощью мультиметра DT830B

Во-первых, давайте посмотрим, как использовать цифровой мультиметр DT830B для считывания напряжения любой электроники. В этом примере я использую источник питания постоянного тока 12 В с разъемом постоянного тока для подключения вентилятора компьютера. На мультиметре DT830b поместите красный щуп в порт V, W, mA блока питания, а черный щуп в COM-порт.

Проверьте этот цифровой мультиметр DT830B на Amazon

Чтобы считать напряжение источника питания постоянного тока, вы можете включить цифровой мультиметр и выбрать соответствующий режим считывания. Вы можете выбрать 200 м, 2000 м, 20, 200 или 1000 В. Выбранное значение должно быть выше ожидаемого. Например, если вы хотите проверить напряжение в цепи, питаемой от батареи 1,5 В, вы можете выбрать на мультиметре режим чтения 2000 м. С другой стороны, для батареи 12 В следует выбрать 20 В. В моем примере я использую источник питания постоянного тока 12 В, поэтому я должен выбрать режим чтения DCV20 на мультиметре.

Теперь вы можете считать напряжение этого блока питания. Установите черный щуп мультиметра на отрицательный конец (-) разъема, а красный щуп — на положительный (+). Вы можете напрямую измерить напряжение с помощью цифрового мультиметра, так как вам не нужно отключать вентилятор, пока вы снимаете показания. Я измерил здесь 12,15В для своего блока питания, что примерно соответствует даташиту.

Проверьте этот цифровой мультиметр DT830B на AliExpress

Измерение силы тока с помощью мультиметра DT830B

Измерить силу тока немного сложнее. Сила тока — это ток, потребляемый электронным устройством. Для измерения силы тока вентилятор не должен подключаться напрямую к источнику питания. Вместо этого фактическое подключение осуществляется с помощью цифрового мультиметра.

Чтобы измерить силу тока любой электроники, красный щуп мультиметра должен быть помещен в порт 10А, а черный щуп должен быть подключен к COM-порту. Вы можете выбрать значение 200u, 2000u, 20m, 200m или 10A в зависимости от характеристик ваших электронных устройств. Например, этот компьютерный вентилятор рассчитан на 0,25 А, что составляет 250 мА. Поскольку это значение превышает 200 м, я выберу на мультиметре режим чтения 10 А.

Теперь я могу проверить мощность этого вентилятора. Всегда отключайте источник питания, пока не будете готовы использовать цифровой мультиметр, так как вы не хотите, чтобы вас ударило током. Черный провод электронного устройства (вентилятора) следует подключить к отрицательному порту разъема питания. Красный провод вентилятора накручен на черный щуп мультиметра DT830B. Теперь вы готовы подключить источник питания и приложить красный щуп мультиметра к положительному выводу источника питания. Я получаю значение 0,23 А, что соответствует паспорту компьютерного вентилятора.

О мультиметре DT830B

Таким образом, цифровой мультиметр DT830B является самым дешевым из всех, которые вы можете найти, и их легко найти в Интернете. Эти цифровые мультиметры надежны, а также имеют хорошую точность. Следовательно, это обязательный элемент электронного инструментария новичка. Он прост в использовании и, безусловно, поможет вам в любом электронном проекте. Вы также можете ознакомиться с этим учебным пособием по DT830B в Instructables. Пожалуйста, посетите страницу Википедии для мультиметров для получения дополнительной полезной информации.

Прочтите мой предыдущий пост, чтобы узнать, как сделать блок питания ATX с помощью монтажной платы или как сделать самодельный увлажнитель с помощью ультразвукового генератора тумана.

Предупреждение и отказ от ответственности

Электрический ток может привести к серьезным травмам или смерти. Я не несу ответственности за любые несчастные случаи или повреждения. Не стесняйтесь использовать партнерские ссылки, представленные на этой странице. Цены одинаковые, это анонимно, и таким образом вы можете поддержать создание этих видео.

Руководство пользователя Projecta DT830B (английский

ЦИФРОВОЙ

P/No. DT830B

БАТАРЕЯ И ПРЕДОХРАНИТЕЛЬ

Символ низкого заряда батареи ‘ ‘ будет отображаться, когда

внутренняя батарея 9 В разряжена (<7,5 В), указывая на то, что

батарею следует заменить. Если счетчик

не работает в диапазоне DCA, возможно, перегорел внутренний предохранитель

на 500 мА. Чтобы заменить батарею или предохранитель,

снимите измерительные провода с измерителя и открутите

два винта с задней крышки. Замените батарею

или предохранитель, а затем собрать.

ГАРАНТИЙНОЕ ЗАЯВЛЕНИЕ

Применимо только к продуктам, продаваемым в Австралии

Brown & Watson International Pty Ltd, 1500 Ferntree Gully Road, Knoxfield,

Vic., телефон (03) 9730 6000, факс (03) 9730 6 050, гарантирует, что все продукты

, описанные в текущем каталоге (за исключением всех ламп и линз

, изготовленных из стекла или какого-либо другого материала), будут при нормальном использовании и

не должно быть дефектов материалов и изготовления в течение одного (1)

года (если этот период не был продлен, как указано в другом месте) с

даты первоначальной покупки потребителем, как указано в счете-фактуре. Эта гарантия

не распространяется на обычный износ, неправильное использование, изменение продуктов

или ущерб, причиненный потребителем.

Для предъявления претензии по гарантии потребитель должен доставить товар за свой счет

в первоначальное место покупки или в любое другое место, которое может быть указано

либо BWI, либо розничным продавцом, у которого был куплен продукт, чтобы можно было провести оценку гарантии. Потребитель также должен предоставить оригинал счета-фактуры

, подтверждающий дату и место покупки, а также письменное объяснение характера претензии

.

В случае если претензия связана с незначительной неисправностью продукта

, BWI оставляет за собой право отремонтировать или заменить его по своему усмотрению. В случае

, если определена крупная неисправность, потребитель будет иметь право на замену

или возмещение, а также на компенсацию за любые другие разумно предсказуемые убытки или

ущерб.

Настоящая гарантия дополняет любые другие права или средства правовой защиты, которые потребитель

может иметь в соответствии с законодательством штата или федеральным законодательством.

ВАЖНОЕ ПРИМЕЧАНИЕ

Наши товары поставляются с гарантиями, которые не могут быть исключены в соответствии с Австралийским законом о защите прав потребителей

. Вы имеете право на замену или возмещение в случае серьезной неисправности

и компенсацию любых других разумно предсказуемых убытков или повреждений.

Вы также имеете право на ремонт или замену товара, если товар не соответствует

приемлемому качеству и неисправность не является серьезной.

ПРОВЕРКА ТРАНЗИСТОРА

1. Установите переключатель функций в положение «hFE».

2. Включите мультиметр

3. Подсоедините выводы компонентов транзистора к правильным контактам

разъема транзистора (эмиттер, база и

Collector) в зависимости от типа NPN или PNP

; вам могут понадобиться листы спецификации компонентов

, чтобы помочь вам определить это.

4. Прибор отобразит измерение hFE.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ

1. Подсоедините КРАСНЫЙ щуп к разъему «VΩmA», а

ЧЕРНЫЙ щуп к разъему «COM»

2. Установите переключатель функций в правильное положение «Ом».

3. Включите мультиметр.0003

быть измеренным. Убедитесь, что проверяемый компонент или цепь

обесточены.

Измерение тока постоянного тока
(до 10А)

1. Подключите красный тест -свинец с разъемом «10ADC» и

Черный тестовый ведущий к «Com». Настройка «10А».

3. Включите измеритель.

4. Подсоедините измерительные щупы так, чтобы измерительный прибор

стал частью измеряемой цепи.

Убедитесь, что нагрузка цепи меньше 10 А, иначе

счетчик будет поврежден.

ПРОВЕРКА ДИОДА

1. Подсоедините КРАСНЫЙ щуп к разъему «VΩmA», а

ЧЕРНЫЙ щуп к разъему «COM».

2. Установите переключатель функций в положение «

».

3. Включите прибор.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
