Для сохранения благоприятного микроклимата в помещении необходимо двери держать закрытыми. Есть специальные устройства, которые обеспечивают плавное возвращение дверного полотна в закрытое состояние — дверные доводчики. Это механические устройства с рычажной тягой (более дешевые) или со скользящим каналом.

Дверные доводчики могут быть разного типа, вида и цвета

Содержание статьи

• 1 Устройство и принцип действия
• 2 Особенности выбора
  • 2.1 Классификация по мощности механизма
  • 2.2 Наружная или внутренняя дверь
• 3 Способы монтажа
• 4 Установка своими руками
• 5 Регулировка  и техническое обслуживание доводчика
• 6 Дополнительные функции
  • 6.1 Фиксация открытого положения (hold-open)
  • 6.2 Задержка открывания (демпфер)
  • 6.3 Задержка закрывания
• 7 Пружинные доводчики
• 8 Итоги

Устройство и принцип действия

В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

Внутреннее строение доводчика для входной или межкомнатной двери

Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня.   Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.

Особенности выбора

При выборе доводчика для двери обращают внимание на несколько моментов. Это и габариты двери, и ее расположение (наружная или внутренняя), а также угол, на который она должна открываться и возможный способ монтажа.

Классификация по мощности механизма

Выбирается доводчик по усилию, которое развивает механизм при закрывании двери. На необходимую мощность механизма влияет вес дверного полотна и его ширина. Эти две характеристики и являются основными при выборе класса мощности.

Если говорить о стандартизации, то на данный момент действует отечественный ГОСТ Р. Но его требования намного ниже мирового стандарта EN 1154. Поставляемая на рынок продукция европейских и других производителей сертифицирована по мировому стандарту, изделия отечественных производителей — по ГОСТу.

Согласно EN 1154 усилия по закрытию делятся на семь категория: от EN1 до EN7 (1 — самое незначительное для легких и узких дверей, 7 — для самых массивных). Есть модели только одного класса E4 или E2. Регулировка усилия в таких устройствах находится в очень небольших пределах. Зато цена на них небольшая.

Таблица подбора класса закрывателя двери в зависимости от веса и ширины полотна

Есть более дорогие доводчики, имеющие широкий диапазон регулировок. Тогда в каталогах их класс указывается через дефис: EN2-5, например. Они удобнее тем, что в зависимости от погодных условий можно настроить необходимую скорость закрывания.

Наружная или внутренняя дверь

Несмотря на то, что доводчики можно ставить с любой стороны двери, на наружных их лучше устанавливать внутри помещения: меньше будут сказываться атмосферные явления. Но и в этом случае необходима морозоустойчивая модель.

При установке в подъездах многоквартирных домов желательна установка моделей, которые не так легко сломать: торчащие штанги многих раздражают. Потому необходима модель с параллельной или скользящей тягой.

Виды монтажа рычажного доводчика

Способы монтажа

Дверные доводчики по принципу установки подразделяются на четыре вида:

Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

Установка своими руками

Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

При наличии шаблона, установка доводчика своими руками совсем несложна

В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

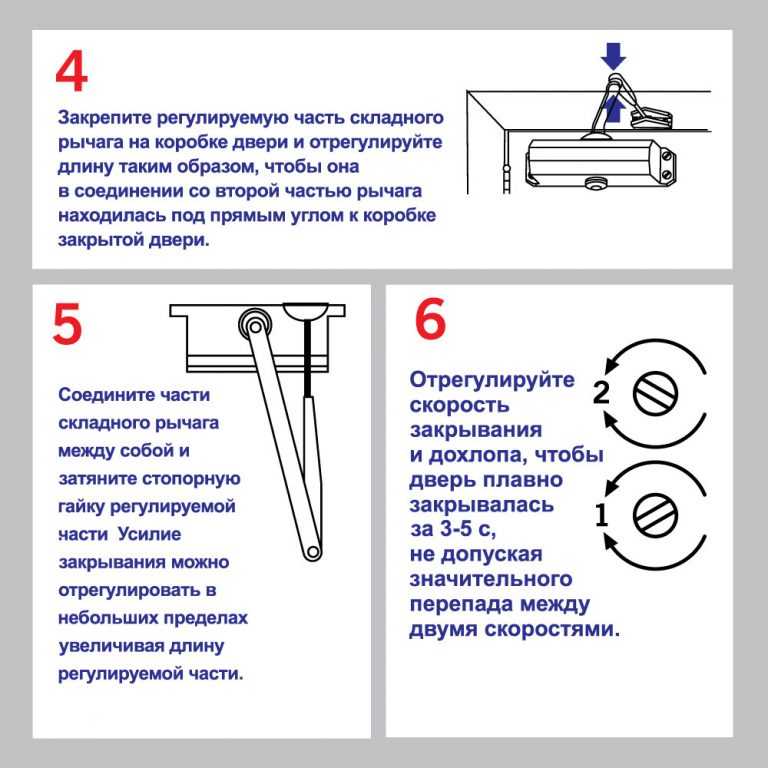

Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

Класс устройства зависит от способа установки лапки

Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90^o  к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

Регулировка  и техническое обслуживание доводчика

Говорить о регулировке «в общем» невозможно: разные производители устанавливают винты в разных местах. Где то они расположены на боковой поверхности, где-то под съемной панелью на лицевой части, внизу или вверху корпуса. Простые модели имеют только две точки регулировки, в более сложных их может быть пять и больше. Потому по каждой модели инструкции свои.

В общих чертах можно сказать только о периодичности. При снижении или повышении температуры меняется вязкость масла. А от его состояния изменяется скорость захлопывания дверей. Слишком быстро закрывающиеся двери причиняют неудобства: они подталкивает проходящего сзади. Это точно не понравится пожилым людям. Медленно закрывающиеся двери вызывают желание им помочь, и подтолкнуть. А для механизма эта помощь — смерть: несколько десятков помощников и придется покупать другой механизм. Потому своевременная сезонная регулировка доводчиков продлевает им жизнь.

Говорить о регулировке доводчиков нужно только применительно к каждой модели: слишком разные конструктивно они бывают

Техническое обслуживание доводчика состоит в замене масла в корпусе. Делать это необходимо раз в год. Процедура подробно расписана в инструкции и отличается у разных моделей точно также как и регулировка.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90^o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Пружинные доводчики

Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.

Пружинные доводчики — вариант для межкомнатной двери

В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.

С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.

В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.

Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.

Итоги

Дверные доводчики, или как еще их называют, дверные закрыватели, позволяют удерживать двери в закрытом положении. Кроме того это устройство мягко, беззвучно возвращает двери в начальное положение.

Как правильно установить дверной доводчик, советуют опытные мастера

Дверные ручки Archie и Archie Sillur (краткий обзор)

Дверные ручки Renz, Tixx, VdF, DND (эволюция дизайна и технологий)

Наиболее частый вариант установки доводчика — на верхней части дверной коробки. Устанавливают и на створку двери, но это зависит от конструктивных особенностей доводчика, конкретно – от вектора открывания двери. Хорошо, если устанавливаются дверные ручки , вся фурнитура, крепления и доводчики одной фирмы, так красиво будет выглядеть вся дверь. Установку производят мастера специализирующейся компании, но когда дело касается частных владений, хозяин может захотеть сам установить дверные доводчики,. Поэтому опытные мастера дают ряд конкретных рекомендаций и советуют придерживаться заводской инструкции.

Советы по установке доводчика двери

• разметка по шаблонам;
• закрепление регулирующих рычагов;
• установка в перпендикулярное положение;
• довести до прочного соединения все составные части доводчика.

Этап установки доводчика – разметка по шаблонам

Сначала надо рассчитать угол открывания двери, для этого следует использовать заводские шаблоны, на которых размечены все отверстия, необходимые для крепления основы доводчика. Надо обратить внимание на количество отверстий – 4 будут скрыты под доводчиком, а 2 – служат для крепления рычагов доводчика на коробке.

Этап установки доводчика – закрепление рычагов

После тщательной разметки надо просверлить отверстия необходимого диаметра и закрепить регулирующийся рычаг на полотне двери шурупами. При этом надо внимательно правильно расположить гайку, регулирующую  жёсткость и силу пружины.

Этап установки доводчика – перпендикулярная установка механизма

Следующий этап – надо окончательно убедиться в надёжности регулировки и всех элементов крепления. Здесь важно, чтобы изменяемый механизм был установлен полностью перпендикулярно дверной коробке.

Или действия по другим правилам, если …

При установке доводчиков могут быть некоторые изменения, зависящие от вида тяги доводчика – скользящей или рычажной.

Если дверь может свободно открываться в любую сторону, то устанавливается напольный доводчик, который монтируется в пол ещё на уровне строительных работ. Тогда установка и регулировка проходит по другим правилам, которые будут описаны в заводской инструкции.

Стоимость дверных доводчиков

Стоит дверной доводчик в зависимости от его мощности. Цены на самые популярные и распространённые модели колеблются в приемлемом диапазоне цен на такие устройства, производители поддерживают ценовой рубеж, чтобы продукция была продаваемой. Исключение составляют элитные модели доводчиков из цветного металла, или современных дорогих сплавов, когда в комплекте покупается вся дверная фурнитура одной фирмы. В этом случае придётся раскошелиться, но если речь идёт об элитном коттедже, то дело того стоит.

Можно ли установить дверной доводчик снаружи?

Home > Справочный центр > Информация о дверном доводчике > Можно ли установить дверной доводчик снаружи?

Доводчик автоматически закрывает дверь. Это важное устройство безопасности для любого здания. Дверные доводчики устанавливаются на все виды дверей и монтируются различными способами: стандартное крепление, верхний косяк, параллельное крепление, крепление на откидной пластине, крепление на плоской пластине и многое другое. Но можно ли установить доводчик снаружи? В этой статье мы рассмотрим, стоит ли устанавливать доводчик снаружи.

Дверные доводчики никогда не должны устанавливаться снаружи в непогоду

Краткий ответ: никогда не следует устанавливать дверные доводчики на внешней стороне двери, подверженной воздействию погодных условий. Мы изучим все причины, по которым доводчики не стоит устанавливать снаружи.

Погода может повредить доводчик

Одной из основных причин, по которой не следует устанавливать доводчик снаружи, является погода. Дождь и снег могут сильно повлиять на игольчатые подшипники внутри корпуса доводчика, а также на долгосрочную работу дверного рычага. Рычаг доводчика соизволил поворачиваться. Под воздействием дождя и снега рычаг может заржаветь, что приведет к его неправильной работе. Корпус дверного доводчика также может ржаветь, если дверной доводчик не изготовлен из нержавеющей стали или класса морской воды. Если дверной доводчик подвергается воздействию погодных условий, это значительно сократит срок службы дверного доводчика.

Дверные доводчики, устанавливаемые снаружи, представляют опасность для безопасности

Если доводчик крепится снаружи к внешней стороне двери здания, то он становится уязвимым для потенциальных вандалов. Дверной доводчик может быть снят и украден, или может быть изменена регулировка скорости, или может быть поврежден дверной рычаг. Наличие дверного доводчика, открытого снаружи здания, может привести к всевозможным повреждениям дверного доводчика.

Внешние дверные доводчики представляют угрозу безопасности

Фактор безопасности действительно связан с фактором безопасности. Если дверной доводчик установлен снаружи и удален вандалом, эта дверь теперь представляет собой серьезную проблему безопасности. Дверные доводчики разработаны как защитное устройство для управления закрыванием и даже открыванием двери. Дверь без доводчика может открываться или закрываться бесконтрольно быстро, потенциально причиняя вред любому на пути открытия двери. Точно так же, если дверной доводчик установлен снаружи и вандал регулирует дверной доводчик, эта дверь больше не закрывается с надлежащей скоростью, указанной стандартами ADA. Опять же, это может быть столь же опасно.

Внешние дверные доводчики могут аннулировать гарантию

Если на дверной доводчик была какая-либо гарантия производителя, она, скорее всего, будет аннулирована, если дверной доводчик был установлен снаружи.

Так почему же некоторые люди устанавливают дверные доводчики снаружи?

Ну, скорее всего, тот, кто устанавливал доводчик снаружи, не следовал инструкции производителя, прилагаемой к доводчику.

Все мы знаем, что двери бывают всех размеров, типов и конфигураций. В результате дверные доводчики должны иметь возможность устанавливаться различными способами, чтобы эти двери могли безопасно закрываться. Когда кто-то спрашивает, можно ли установить доводчик снаружи, он, скорее всего, считает, что это единственный способ установить доводчик на свою дверь. Возможно, в верхней части дверной коробки внутри здания нет места, поэтому они думают, что доводчик должен быть установлен снаружи здания. Они не знают об аксессуарах для дверных доводчиков, таких как откидные пластины, которые позволяют устанавливать дверной доводчик на дверях с низким верхом.

Варианты монтажа доводчика внутренней двери

Ниже приведены варианты монтажа доводчика, которые позволяют устанавливать доводчик с внутренней стороны двери. С этими вариантами у вас не должно возникнуть проблем с установкой доводчика на внутренней стороне двери.

Установка на верхний косяк

При установке дверного доводчика на верхний косяк доводчик устанавливается на внутренней стороне двери, нажимаемой на нажатие. Корпус доводчика крепится к верхней части дверной рамы, а башмак рычага доводчика крепится к верхней части двери. Установка верхнего косяка показана ниже.

Установка на верхний косяк с откидной пластиной

При установке, когда недостаточно места для всех монтажных отверстий доводчика в верхней части дверной рамы, на верхнюю дверную раму можно установить откидную пластину . Откидная пластина представляет собой готовую стальную пластину с отверстиями для крепления дверного доводчика. Он предназначен для крепления болтами к верхней части дверной рамы и служит монтажной пластиной для корпуса доводчика.

Установка параллельного рычага

При монтаже с параллельным рычагом корпус доводчика крепится к двери. Специальный кронштейн, называемый кронштейном параллельного рычага или кронштейном PA, соединяется с башмаком рычага доводчика и прикрепляется к верхней части упора дверной рамы. Установка параллельного рычага показана ниже.

Установка параллельного рычага с откидной пластиной

Иногда не хватает места для установки корпуса доводчика на дверь. Например, если дверь имеет очень узкую верхнюю направляющую, может не хватить места для установки корпуса доводчика на дверь. Для этого применения можно использовать откидную пластину. Откидная пластина крепится непосредственно к верхней части двери. Монтажные отверстия откидной пластины позволяют прикрепить ее к верхней части двери. Отверстия для крепления доводчика находятся в откидной пластине, что позволяет прикрепить корпус доводчика к откидной пластине. Рычаг доводчика с параллельным кронштейном крепится к верхней части упора дверной коробки. Иллюстрация установки параллельного рычага с откидной пластиной показана ниже.

Заключение

Доводчик никогда не должен устанавливаться снаружи здания. Воздействие погодных условий и вандалов делает установку очень небезопасной и значительно сокращает срок службы дверного доводчика. Верхний косяк, параллельное крепление рычага и откидные пластины позволяют устанавливать дверные доводчики с внутренней стороны любой двери. Если вам нужен дверной доводчик, мы рекомендуем дверные доводчики Liberty. Все доводчики Liberty имеют тройную упаковку, поэтому их можно устанавливать в любой конфигурации. Откидные пластины также доступны для каждого дверного доводчика Liberty. И самое главное, все дверные доводчики Liberty включают БЫСТРУЮ и БЕСПЛАТНУЮ доставку.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: ИНФОРМАЦИЯ, ПРЕДОСТАВЛЯЕМАЯ НА ЭТОМ САЙТЕ, ПРЕДОСТАВЛЯЕТСЯ ВАМ КАК ЕСТЬ, БЕЗ КАКИХ-ЛИБО ЯВНЫХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ ЛЮБОГО РОДА, И МЫ НЕ ДАЕМ НИКАКИХ ЗАЯВЛЕНИЙ ИЛИ ГАРАНТИЙ, ЧТО ЭТОТ САЙТ (ИЛИ ЛЮБАЯ ИНФОРМАЦИЯ, ПРЕДОСТАВЛЕННАЯ В ОТВЕТЕ НА ВАШ ЗАПРОС) БУДЕТ ТОЧНЫМ, ПОЛНЫМ ИЛИ БЕЗОШИБОЧНЫМ. ВЫ СОГЛАШАЕТЕСЬ С ТЕМ, ЧТО ВЫ ДОЛЖНЫ ОЦЕНИТЬ ВСЮ ИНФОРМАЦИЮ И ОТВЕТЫ, И ЧТО ВЫ НЕСЕТЕ ВСЕ РИСКИ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ЭТОГО САЙТА, ​​ВКЛЮЧАЯ ЛЮБУЮ ОПРЕДЕЛЕННОСТЬ НА ТОЧНОСТЬ, ПОЛНОТУ ИЛИ ПОЛЕЗНОСТЬ ЛЮБОЙ ИНФОРМАЦИИ ИЛИ МАТЕРИАЛЫ, ДОСТУПНЫЕ НА ДАННОМ САЙТЕ.

Как установить доводчик за четыре простых шага

1. Дом
2. Идеи колоды

Простое решение проблемы с захлопыванием! — по Аарон Клейтон

Дверь-сетка бесполезна, если она постоянно открыта! Установка дверного доводчика занимает всего несколько минут и поможет защитить ваш дом от насекомых.

Кроме того, больше никаких хлопков — это определенно сделает всех счастливыми! Эти доводчики стоят менее 30 долларов, так что вы тоже будете в восторге.

Соберите свои материалы

Пневматический дверной доводчик

Вам также понадобится

Дрель; сверло для направляющего отверстия

Вот как

ШАГ 1 Поместите кронштейн дверного доводчика со стороны петель в верхней части дверного косяка.

НА ЗАМЕТКУ Проверьте правильность расположения в технических характеристиках продукта. Прикрутите кронштейн к дверному косяку.

ЭТАП 2 Чтобы расположить дверной кронштейн на двери, прикрепите его к корпусу доводчика, поместите стержень доводчика в кронштейн косяка и при закрытой двери прижмите его к двери. Отметьте положение отверстий в дверном кронштейне на двери.

ШАГ 3 В местах отверстий на двери просверлите направляющие отверстия для винтов.
