Для крепления проводов: Методы крепления кабеля | Виды крепежа проводов

Клипсы для проводов и кабелей: размеры, виды, фото

• Статья
• Видео

При монтаже открытой проводки, крепление провода или кабеля к потолку либо к стене можно выполнять различными способами. Один из часто применяемых вариантов монтажа основан на использовании специальных крепежных элементов – клипс. В зависимости от того, какой проводник необходимо проложить, осуществляется его крепление в трубе, гофрированном рукаве, либо открыто, предъявляются ли требования к внешнему виду проводки, используются клипсы для проводов и кабелей, имеющие различные конструкции и размеры. Ниже представлен обзор этих монтажных изделий.

• Клипсы с гвоздиком
• Клипсы для монтажа гофры или трубы ПВХ
• Декоративные клипсы
• Клипса кабельная КЛ
• Дюбель-хомуты

Клипсы с гвоздиком

Предназначены для закрепления провода или кабеля диаметром от 6 мм до 14 мм. Применяются для монтажа силовых и осветительных цепей, а также телефонных и сетевых компьютерных линий. Изготовлены из термопрочного и износостойкого полипропилена, способного работать при температуре от -5°С до +140°С. Крепление к стене или потолку осуществляется с помощью гвоздя, входящего в комплект. Гвоздь изготавливается из закаленной стали, его длина варьируется от 8,1 мм до 14,9 мм. Размеры клипс могут варьироваться от 4 до 12 мм (диаметр для крепления круглого кабеля). Для плоского проводника в маркировке указывается два размера, например, 5,7*10 мм. Производителями заявлена возможность установки таких изделий на любых поверхностях, кроме металла. Практически, забивать гвозди все же удобнее в более мягкие материалы, например, дерево, гипсокартон, пенобетон, кирпич сырец.

Размер зажима подбирается таким образом, чтобы провод или кабель входил в него плотно, допуская проскальзывание только при приложении заметного усилия. Перед началом монтажа необходимо разметить трассу электропроводки. Зажимы нужно располагать через равные промежутки. В местах изгиба трассы, клипсы располагаются в непосредственной близости от изгиба с двух сторон от него. После установки очередного крепления, провод или кабель следует хорошо натянуть вдоль размеченной трассы, установить следующее крепление и забить гвоздь, удерживая проводник натянутым.

Также существует специальный степлер для крепления скоб. На видео ниже наглядно показывается, как пользоваться данным приспособлением:

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Клипса кабельная КЛ

Один из простейших видов крепления провода в форме хомута. Изготавливается из пластика или металла. Размеры изделий позволяют осуществлять крепление кабелей и проводов разного сечения. Диаметр клипсы варьируется от 5 до 20 мм, маркировка соответствующая: КЛ-5, КЛ-12 и т.д.

Простота конструкции, дешевизна и не очень высокие декоративные качества такого крепежного изделия позволяют говорить о предпочтительном ее использовании при монтаже скрытой проводки, для предварительной фиксации проводника в штробе.

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе.

Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Размеры дюбель-хомутов для электропроводки мы предоставили ниже:

На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:

Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!

Будет полезно прочитать:

• Какие бывают кабель-каналы
• Виды профилей для светодиодных лент
• Как крепить кабельный канал к стене

Способы крепления проводов и кабелей к стене

Корректный выбор способа крепления проводов и кабелей к стене предусматривает наличие определенной логики, в рамках которой учитываются не только подчас достаточно жесткие требования к соблюдению норм безопасности, но и такие параметры как надежность, эстетика помещения, материал стены. Исходя из этих же критериев выбирают и то, каким способом – открытым или скрытым – будет проводиться прокладка кабеля. Ниже мы приведем самые распространенные способы крепления и виды кабельного крепежа и дадим необходимые комментарии к каждому.

Кабель-каналы

Пластиковые негорючие кабельные короба со съемной крышкой, они же кабель-каналы позволяют эффективно выполнить разводку кабелей и проводов в помещении, максимально облегчив доступ к ним в процессе эксплуатации.

При таком способе крепления жгуты проводов закрепляются внутри организованной системы коробов, предварительно проложенных вдоль выровненных стен с шагом крепления около 40 см. При наличии небольших неровностей шаг крепления можно регулировать. В зависимости от материала основания, кабель-каналы могут быть закреплены с помощью саморезов (дерево, гипсокартон), дюбелей быстрого монтажа (кирпич, бетон), саморезов по металлу (металлическая поверхность), жидких гвоздей (кафель).

• Вид прокладки проводки: открытая.
• Крепеж и инструменты: саморезы и шуруповерт; дюбель быстрого монтажа и перфоратор; жидкие гвозди и пистолет для нанесения жидких гвоздей.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон), мягкий (гипсокартон).
• Сложность установки: низкая.

Клипсы

Достаточно распространенным способом монтажа кабеля выступает монтаж кабеля или провода на клипсы – пластиковые или металлические, работающие по принципу зажима.

Они различаются не только по материалу, но также по конструкции и применению. Металлические клипсы в общем виде представляют собой изогнутые полосы металла с одним или двумя отверстиями для крепления с помощью саморезов или дюбелей и позволяют закрепить одиночные проводники или их жгуты без дополнительной изоляции или в металлорукаве. Используются для открытой прокладки кабеля. Пластиковые клипсы представляют собой U-образный зажим, используются для прокладки кабеля в гофре с соответствующим клипсе диаметром. Крепятся к рабочей поверхности с помощью предусмотренного в основании отверстия и могут формировать несколько кабельных трасс при объединении в блоки. Используются преимущественно для скрытой прокладки кабеля.

• Вид прокладки проводки: открытая/скрытая.
• Крепеж и инструменты: саморезы, дюбеля, перфоратор.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
• Сложность установки: средняя.

Скобы с гвоздем

Для фиксации одиночного слаботочного проводника плоского и круглого сечения используют пластиковые скобы U-образной или П-образной формы с интегрированным в корпус гвоздем из каленой стали. Этот вид крепежа удобен в работе и эстетически приемлем не только в офисных, но и в жилых помещениях, несмотря на то, что такие скобы используют для открытой прокладки кабеля.

• Вид прокладки проводки: открытая.
• Крепеж и инструменты: интегрированный крепеж (гвоздь), молоток.
• Материал стены: плотный (дерево, оштукатуренное покрытие).
• Сложность установки: низкая.

Стяжки с дополнительными крепежными элементами

Стяжки с кольцом, представляющим собой отверстие для монтажа с использованием дюбеля, являются достаточно минималистичным, но надежным способом крепления проводников к стене. Несмотря на отсутствие дополнительных расходных крепежных элементов (дюбелей) в комплекте, расходы на их приобретение невелики.

Монтажные площадки для стяжки бывают нескольких видов: под шуруп, самоклеящиеся и дюбель-площадки. Во всех этих случаях они выступают в роли основания, крепящегося к поверхности стены, к которому в свою очередь с помощью стяжки притягивается кабель. Возможность крепления площадок непосредственно в поверхность, на клеевое основание или под шуруп обуславливают их универсальность при работе с различными материалами рабочих поверхностей.

Хомут с дюбелем представляет собой крепеж, выполняющий функции трех разных крепежных деталей – стяжки (хомута), дюбеля со специальной насечкой для повышения прочности закрепления в материале и пластикового чопика. Все эти элементы соединены в единую конструкцию, которая выполнена из пластика и предусматривает фиксацию одиночного проводника.

• Вид прокладки проводки: скрытая.
• Крепеж и инструменты: дюбель, шуруп, клеевое основание; молоток, перфоратор.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон), мягкий (гипсокартон).
• Сложность установки: средняя.

Дюбель-хомуты

Дюбель-хомуты используют как правило для фиксации одиночного проводника. Они представляют собой пластиковые зажимы с U-образным или П-образным отверстием для закладывания круглого или плоского кабеля, на внешних боковых поверхностях ножек которых выполнены насечки, препятствующие вырыванию или выпадению детали. Этот вид крепления кабеля к стене можно назвать и быстрым, и дешевым, и надежным, а также в некотором смысле универсальным. С его помощью можно монтировать кабели к различным поверхностям, выполняя как открытую, так и скрытую проводку.

• Вид прокладки проводки: открытая/скрытая.
• Крепеж и инструменты: перфоратор, молоток.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
• Сложность установки: средняя.

Изоляторы

Керамический крепеж используют для фиксации кабеля витой проводки с функциональной или эстетической целью. В качестве функционального крепежа фарфоровые изоляторы-бочонки с отверстием, предусмотренным для фиксации используют в деревянных помещениях различного назначения, а также на любых деревянных поверхностях. В качестве крепежа эстетического такой вид крепежа является стилеобразующим ретро-элементом ансамбля с возможностью выбора цвета как самого изолятора, так и изоляции витого провода.

• Вид прокладки проводки: открытый.
• Крепеж и инструменты: саморезы и шуруповерт, дюбель и перфоратор.
• Материал стены: плотный (дерево, оштукатуренное покрытие), твердый (кирпич, бетон).
• Сложность установки: средняя.

Так же в нашем магазине, Вы можете посмотреть такие товары как: крепеж ремешковый, клипса для гофры, обойма для труб, дюбель елочка, скоба с гвоздем.

Крепления для проводов в Украине. Цены на Крепления для проводов на Prom.ua

Клемма аккумуляторная с болтами для мото со смещенным креплением для проводов (комплект 2 шт)

На складе

Доставка по Украине

50 грн

Купить

«МОТОМІКС» интернет-магазин

Крепление для провода до 8 мм к поверхности, черное

На складе в г. Кременчуг

Доставка по Украине

25 грн

Купить

РЕТРОКАБЕЛЬ

Крепление для провода до 8 мм к поверхности, белое

На складе в г. Кременчуг

Доставка по Украине

25 грн

Купить

РЕТРОКАБЕЛЬ

Крепление для провода до 8 мм к поверхности, прозрачное

На складе в г. Кременчуг

Доставка по Украине

25 грн

Купить

РЕТРОКАБЕЛЬ

Штифт MOWER BORD для крепления ограничительного провода, 9 см, ATSMB09/100

Доставка по Украине

8 — 9.5 грн

от 8 продавцов

Купить

Оазис WOOD

Крепление для провода EPNew GTM-1210RDZ Red

Доставка по Украине

по 411 грн

от 4 продавцов

428 грн

411 грн

Купить

ZOOM — МАРКЕТ ЦИФРОВОЇ ТЕХНІКИ

Крепления для провода ДЮБЕЛЬ-ЁЛОЧКА

На складе в г. Киев

Доставка по Украине

54 грн/упаковка

Купить

Elex-tv

Стяжка(Липучка)Белая VOREL 25 x 150 мм/(10 шт)Для Крепления Проводов

На складе

Доставка по Украине

по 77 грн

от 2 продавцов

77 грн

Купить

РУКОЯТКА

Стяжка(Металлический)Хомут Нержавейка А2 YATO 4. 6 х 200 мм/(100 шт)Для Крепления Проводов

На складе

Доставка по Украине

по 418 грн

от 2 продавцов

418 грн

Купить

РУКОЯТКА

Набор аксессуаров для крепления проводов Little Bean CC949 10 предметов Черный

Доставка по Украине

130 грн

Купить

Компания Интер Групп Украина

Кольцевая LED лампа RGB MJ38 38см 1 крепление управление на проводе+пульт лампа для видео

Доставка по Украине

892 — 911 грн

от 2 продавцов

892 грн

Купить

✅Trand Ukraine💛​​💙​ — лучшие цены на электротранспорт в Украине. Найдёте дешевле, сделаем скидку🔥

Зажим для кабеля 8 мм дюбель елочка белый. Для круглого кабеля. Крепление для проводов

На складе в г. Киев

Доставка по Украине

от 25.47 грн/упаковка

Купить

Tema Tools

Крепеж елочка 10 мм белый. Крепление для проводов. Для круглого кабеля. Дюбель елочка

На складе в г. Киев

Доставка по Украине

от 25.47 грн/упаковка

Купить

Tema Tools

Зажим для кабеля 0,5 белый (6х3 мм) дюбель елочка. Для плоского кабеля. Крепление для проводов

На складе в г. Киев

Доставка по Украине

от 25.47 грн/упаковка

Купить

Tema Tools

Крепеж елочка 1 белый (8х4 мм). Крепление для проводов. Для плоского кабеля. Дюбель елочка

На складе в г. Киев

Доставка по Украине

от 25.47 грн/упаковка

Купить

Tema Tools

Смотрите также

Клипса(Скоба)Белая d=10 мм/(100 шт)Для Крепления Круглого Провода

На складе

Доставка по Украине

по 100 грн

от 2 продавцов

100 грн

Купить

ООО «ВЕГА КОМФОРТ»

Скоба круглая для крепления провода 6 мм (100шт), Инекст

На складе в г. Киев

Доставка по Украине

от 25. 13 грн/упаковка

Купить

IQ.ELECTRICS: купить электрику оптом

Скоба круглая для крепления провода 4 мм (100шт), Инекст

На складе в г. Киев

Доставка по Украине

от 22.12 грн/упаковка

Купить

IQ.ELECTRICS: купить электрику оптом

Скоба круглая для крепления провода 12 мм (100шт), Инекст

На складе в г. Киев

Доставка по Украине

от 65.47 грн/упаковка

Купить

IQ.ELECTRICS: купить электрику оптом

Скоба круглая для крепления провода 14 мм (100шт), Инекст

На складе в г. Киев

Доставка по Украине

от 105.80 грн/упаковка

Купить

IQ.ELECTRICS: купить электрику оптом

Скоба круглая для крепления провода 7 мм (100шт), Инекст

На складе в г. Киев

Доставка по Украине

от 29.92 грн/упаковка

Купить

IQ.ELECTRICS: купить электрику оптом

Кольцевая LED лампа RGB MJ26 26см. (управление на проводе)1 крепление, LED лампа для фото, видео съемки

На складе

Доставка по Украине

389.6 — 487 грн

от 3 продавцов

487 грн

389.60 грн

Купить

Интернет-магазин SportWay

Кольцевая LED лампа RGB MJ26 26см. (управление на проводе)1 крепление, LED лампа для фото, видео съемки

На складе

Доставка по Украине

по 487 грн

от 2 продавцов

487 грн

389.60 грн

Купить

Интернет-магазин SportWay

Хомут для крепления провода металлический (KTCC-9)

Доставка по Украине

16 грн

Купить

ТОВ «Всеплюс»

Хомут для крепления провода металлический (KTCC-8)

Доставка по Украине

16 грн

Купить

ТОВ «Всеплюс»

Хомут для крепления провода металлический (KTCC-6)

Доставка по Украине

16 грн

Купить

ТОВ «Всеплюс»

Хомут для крепления провода металлический (KTCC-5)

Доставка по Украине

16 грн

Купить

ТОВ «Всеплюс»

Хомут для крепления провода металлический (KTCC-4)

Доставка по Украине

16 грн

Купить

ТОВ «Всеплюс»

Набор аксессуаров для крепления проводов Little Bean зажимы, держатели для кабеля на самоклеющейся основе 10

Доставка по Украине

130 грн

Купить

Компания Интер Групп Украина

Крепление кабеля

Анализ качества работ по монтажу СКС показывает, что иногда подрядчики неудовлетворительно относятся к соблюдению правил укладки и крепления кабеля. Чаще всего подобная небрежность свойственна организациям, чья прежняя специализация состояла в монтаже АТС — при работе с телефонным кабелем (Категория 3) жестких ограничений нет. Особая опасность таких ошибок заключается в том, что они проявляются лишь со временем (через 6-30 месяцев), когда ухудшение характеристик кабеля приводит к нарушению работоспособности линии. Обнаружить их на этапе тестирования в большинстве случаев невозможно. Устранение же таких ошибок чаще всего возможно лишь путем замены кабеля.

Тщательное планирование кабельных трасс позволяет избежать таких опасностей, как источники нагрева, влаги, электромагнитные помехи, повреждение кабеля грызунами. А вот такие, достаточно часто встречающиеся ошибки, как превышение допустимого натяжения при укладке кабеля, наличие механических напряжений в уложенном кабеле, неправильные радиусы изгиба или неправильное крепление кабеля, можно предотвратить только за счет строгого соблюдения технологии укладки и крепления кабеля. Чтобы добиться этого, подрядчик должен не только знать все ограничения и владеть навыками правильного выполнения работ, но и иметь на вооружении соответствующие инструменты, приспособления, крепежные материалы.

Несмотря на наличие множества технологичных и экономичных способов крепления, отечественные подрядчики применяют лишь некоторые из них. Чаще всего это объясняется отсутствием информации как о самих методах крепления, так и о поставщиках необходимых для них комплектующих и инструмента.

Групповые методы монтажа для укладки и фиксации пучков из нескольких кабелей не ограничиваются применением хорошо известных кабельных каналов и предусматривают использование лотков, хомутов (стяжек), клипс для крепления к металлоконструкциям, крюков и подвесок для укладки над фальш-потолком, термоусадочных кембрик. Индивидуальное крепление кабеля осуществляется с помощью скоб, пистонов, клипс, клея. Все упомянутые способы имеют многочисленные разновидности с присущими им достоинствами, недостатками и ограничениями на применение, в частности далеко не все они пригодны для работы с кабелями Категории 5 или выше. Некоторые способы крепления кабеля предусматривают использование специального инструмента, обзор которого и является целью этого материала.

Хомуты, их затяжка и обрезка

Кабельные хомуты (стяжки) являются одним из наиболее известных способов крепления. Они применяются не только для фиксации пучков кабеля на кабельных лотках, но и для крепления на стены или приборные стойки. Широкая гамма выпускаемых хомутов отличается назначением, способом фиксации, вариантом поставки, цветом. Основными параметрами обычных кабельных хомутов являются длина (обычно от 7.5 до 130 см), максимально допустимое усилие затяжки (от 8 до 150 кг), рабочий диапазон температур (до 85^oC). Хомуты выполнены из прочного не растягивающегося материала и могут быть белыми или цветными.

Кроме обычных выпускаются и специальные варианты хомутов. Маркировочные кабельные хомуты имеют специальную фиксирующую площадку для нанесения надписи неудаляемыми маркерами или наклейки этикетки. Многоразовые кабельные хомуты снабжены специальным замком, позволяющим снимать их при необходимости и использовать повторно.

Обрезка остатка в таких случаях не применяется.

Монтаж хомутов осуществляется инструментом для затягивания хомутов, который позволяет затягивать хомуты с требуемым усилием и обрезать их остаток. Затягиваемый жгут охватывают хомутом в нужном месте, кончик хомута продевается через фиксатор и заправляется в захват инструмента. Несколькими нажатиями на курок хомут затягивается. При достижении необходимого усилия остаток автоматически обрезается у самого основания замка хомута. Величина усилия, при котором прекращается затяжка и производится обрезка, устанавливается специальным регулировочным колесом инструмента.

Кроме того, монтаж хомутов может производиться полностью автоматически с применением хомутов в сборках и специального инструмента.

Так как обрезаемая после затяжки избыточная часть стяжки идет в отход, то использование хомута из двух компонентов (стяжки в рулонах и отдельных замков) позволяет сэкономить существенную часть материала. Такие инструменты используются при больших объемах работ и имеют электрический привод.

Для крепления жгутов хомутами к поверхности стен или блоков применяются площадки для кабельных хомутов. Площадки имеют одно или два отверстия для крепления винтом или шурупом и иногда снабжены самоклеющимся слоем. К одной площадке, в зависимости от ее размера, может быть прикреплено от одного до восьми хомутов.

Скобы и степлеры

Крепление кабелей на такие покрытия, как дерево, панели ДСП, МДП или ЦСП, оштукатуренные стены, полимерные материалы, производится обычно с помощью скоб. Прижимающие кабель П- и Г-образные пластмассовые скобы поставляются россыпью. Такие скобы фиксируются с помощью гвоздей, поэтому их устанавливают в нужном месте трассы кабеля и забивают гвоздь молотком.

Монтаж существенно упростится, если применить степлер (ударный инструмент для крепления скоб). Скобы заряжаются в магазин степлера в виде сборок по несколько десятков штук. Для того чтобы забить скобу, достаточно установить в нужном месте кабеля направляющий паз степлера и нажать на курок.

Модели степлеров отличаются по допустимой ширине заряжаемых скоб. Используемые скобы могут иметь и различную высоту. Выбор необходимого инструмента производится следующим образом.

Сначала монтажник подбирает модель степлера с требуемой шириной скобы A (5, 6, 8, 12 мм) в соответствии с диаметром круглого или шириной овального провода, который нужно закрепить. Затем он выбирает скобы L требуемой высоты (от 7 до 22 мм), исходя из суммы диаметра круглого или высоты овального провода B и глубины C, на которую должна быть забита скоба. Для монтажа кабелей Категории 5 применяются специальные П-образные скобы с пластмассовым ограничителем для предотвращения деформации кабеля под скобой. Эти изолированные скобы могут использоваться и для крепления силовых кабелей. Для монтажа толстых кабелей могут применяться закрепляемые скобами хомуты.

Клей и клеевой пистолет

Очень часто при выполнении монтажных работ фиксация отдельных кабелей, крепежных деталей, кабельных лотков и т.  п. производится посредством термоклея. С его помощью все они могут быть легко и быстро закреплены на окрашенных (но не беленых) стенах, металлических, деревянных, стеклянных или пластмассовых поверхностях. Для этого достаточно выдавить на поверхность каплю клея, прижать к ней, например, кабель и подождать несколько секунд, пока клей немного остынет. Такой метод незаменим в случаях, когда кабель нужно крепить на бетонные стены или стеклянные перегородки в пластмассовых или алюминиевых рамах.

Термоклей бывает двух типов, отличающихся температурой плавления. Для монтажных работ оптимальными характеристиками обладает высокотемпературный клей, так как он быстро твердеет и дает возможность работать в нужном темпе. Низкотемпературный клей применяется для макетных работ. Каждый из типов выпускается в нескольких разновидностях, отличающихся рекомендованным материалом, адгезией, пластичностью в твердом состоянии, цветом. Клей поставляется в виде прутков различного диаметра (обычный — 1/2’’, и мини — 5/16’’) и длины.

Разогрев и дозированная подача клея осуществляются с помощью клеевого пистолета. Клей в пистолет загружается с тыльной части в виде прутков определенного диаметра и разогревается в объемной камере для достижения быстрой и равномерной подачи. Клей выдавливается через имеющееся на конце ствола небольшое металлическое сопло при нажатии курка дозатора. Конструкция сопла позволяет использовать его для повторного разогрева нанесенного на поверхность клея.

Поддерживающие кабельные чулки

Поддерживающие кабельные чулки – это самый быстрый и один из самых надежных способов крепления кабелей. Они применяются в случае необходимости оперативного крепления кабеля, расположенного вертикально. Частным случаем использования поддерживающих чулков – есть кабельные вводы в здание. В этом случае, растягивающее усилие равномерно распределяется по всей площади захвата, а кабель в месте изменения направления и ввода в здание, находится в свободном состоянии. Таким образом, точка ввода в здание является защищенной.

В зависимости от условий крепления, поддерживающие кабельные чулки поставляются с одной или двумя крепежными петлями. Для решения специфических задач, поставляются модели со смещенной и универсальной петлей.
За счет высокой скорости захвата, большой допустимой нагрузки и удобства эксплуатации, поддерживающие кабельные чулки также используются инсталляторами во время монтажа кабеля как элемент его крепления к УЗК или тросу (при использовании кабельной лебедки).

Термоусадочные трубки и промышленный фен

В ряде случаев пучки кабелей удобнее всего фиксировать с помощью термоусадочного кембрика (трубки). Такая же трубка применяется для заделки кабельных окончаний, а также их цветовой или алфавитно-цифровой маркировки. Нагрев трубок до нужной температуры производится газовым паяльником со специальной насадкой, горелкой или промышленным феном. В отличие от паяльников и газовых горелок, фен питается от сети и обеспечивает регулировку не только температуры, но и объема подаваемого воздуха. Устанавливаемые на фен сменные насадки гарантируют его равномерный нагрев. Они отличаются своей формой в зависимости от размера и вида нагреваемой поверхности. Например, для нагрева трубки со всех сторон применяется охватывающая насадка.



См. также:

• Резка и разделка кабеля
• Маркировка кабеля
• Правила прокладки кабеля



Подпишитесь на рассылку новых материалов!

Имя

E-mail *

Согласие на отправку персональных данных *

* — Обязательное для заполнения

Можно ли крепить провод к потолку?

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание

1. Общие правила
2. Способы крепления к разным поверхностям
3. К бетонному столбу
4. В металлической трубе
5. К тросу
6. Крепеж для кабеля и проводов: виды и разновидности
7. Клипсы для крепления кабеля
8. Дюбель-клипса
9. Дюбель-стяжка
10. Кабельные стяжки с площадкой под дюбель (КСП)
11. Клипсы (скобы) с гвоздем
12. U-образные скобы из степлера
13. Крепеж для упорядочения пучка проводников
14. Кабельные лотки — для скрытой прокладки больших пучков
15. Самодельные приспособления для крепления кабеля
16. Крепеж для скрытой прокладки
17. Крепеж для открытой прокладки кабеля
18. Крепление кабелей к потолку
19. Виды и способы исполнения
20. По железобетонным перекрытиям
21. По деревянным перекрытиям, балкам, фермам

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

• Оптимальное расстояние между крепежом — 40-50 см.
• Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
• Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

Укладывать кабель желательно по прямой — вертикально или горизонтально

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

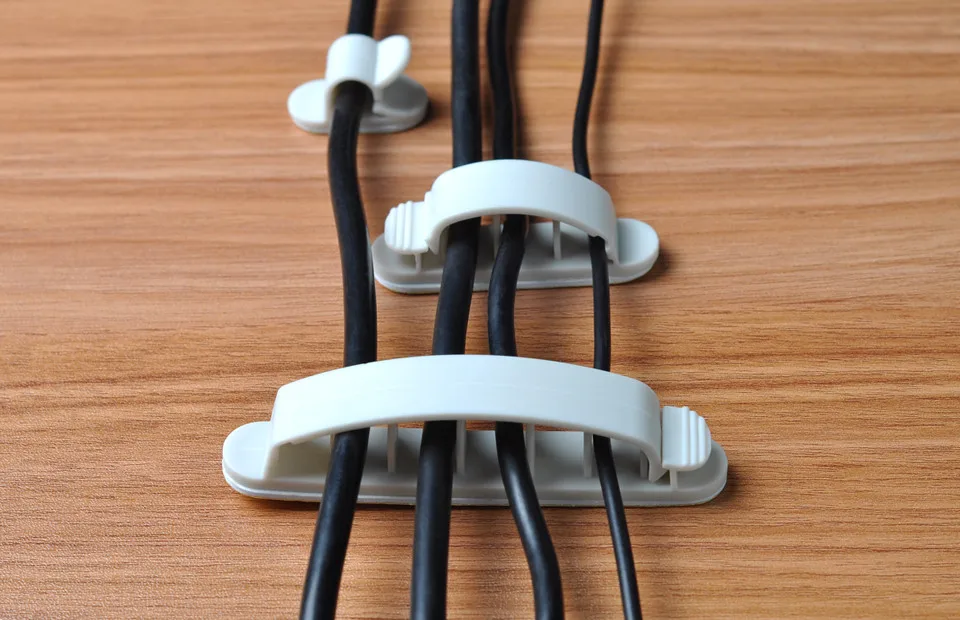

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги, если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

Пример самодельного крепежа для кабеля

Как можно закрепить провод полоской из жести

Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

• Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
• Можно подобрать подходящего размера типа клипсы.
• Сделать самодельный крепеж.

Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Монтаж в кабель каналах. Это пластиковые лотки, которые крепятся вдоль стен. Не самый лучший с точки зрения эстетики способ, но при необходимости прокладки большого числа проводов в деревянных домах, пожалуй, наиболее дешевый при монтаже и удобный с точки зрения эксплуатации: всегда свободный доступ для замены, ремонта и модернизации.

Можно уложить провода в кабель каналы

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из пластиковых панелей и гипсокартона. В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

• Используя кабельные лотки (описаны выше).
• Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
• Использовать для крепления длинную перфорированную полосу металла.

Несмотря на появившееся в последние десятилетия изобилие различных настенных и напольных источников света для помещений, применение потолочных светильников, люстр в квартире остается оправданным и необходимым. Ведь только падающий сверху свет может обеспечить нужную освещенность всего помещения. Очень часто под потолком размещают различные электрические приборы – кондиционеры и вентиляторы.

Для работы этих приборов необходимо обеспечить бесперебойное питание их электричеством и при этом без ущерба для интерьера помещений.

Виды и способы исполнения

По материалу, используемому для проводника, проводка подразделяется на изготовленную:

• из меди;
• из алюминия. Нормативными документами допускается в настоящее время использование алюминия только для изделий с сечением проводника не менее 16мм2, поэтому внутри зданий такая проводка почти не используется.

По способу исполнения, электропроводка подразделяется на:

• открытую, расположенную на поверхностях потолков, стен, по балкам, фермам;
• скрытую, расположенную внутри частей, конструкций зданий. Скрытой считается и проводка, выполненная в пустотах перегородок и за потолками.

При прокладке по потолку принимается во внимание и материал перекрытия.

По железобетонным перекрытиям

В зданиях с монолитными или сборными железобетонными перекрытиями открытая проводка используется очень редко. В этом случае монтаж производится непосредственно по поверхности потолков, на изоляторах, в коробах, электротехнических гофрированных трубках (гофрах), трубах, металлорукавах, кабель-каналах. Временную проводку допускается выполнять свободно подвешенной.

При креплении проводки к поверхности потолков используются гвоздевые скобы (при этом гвозди забивают в предварительно смонтированные дюбеля), дюбель-хомуты, дюбель-стяжки. Перед монтажом размечается расположение на потолке электроприборов, светильников, кабелей.

Для устройства проводки в трубах, гофрах, металлорукавах используются специальные клипсы или дюбель-хомуты. В начале работ на потолке размечаются места крепления светильников, кабелей. Затем осуществляется монтаж труб, гофр или металлорукавов, в которых при помощи проволоки протягиваются кабели. Чаще в зданиях с железобетонными перекрытиями выполняется скрытая проводка по потолку.

Если перекрытие монолитное, прокладку проводки необходимо предусмотреть на стадии изготовления конструкции, для этого кабели помещаются в пластмассовые или металлические трубы, которые крепятся к армокаркасу еще до укладки бетонной смеси.

Крепить их следует к конструктивной арматуре при помощи пластиковых стяжек или проволоки.

Крепление проводки к несущим стержням недопустимо. Для замены провода просто протягиваются в замоноличенных трубах при помощи стальной проволоки, либо старый заменяемый провод используется в качестве кондуктора.

Устройство несменяемой проводки, замоноличенной в панелях и монолитных конструкциях перекрытий не допускается.

В сборных железобетонных перекрытиях для монтажа проводки используют пустоты в плитах. Производится разметка расположения на потолке светильников и приборов. После этого плита сверлится в необходимых местах, и, с помощью проволоки протягивается кабель. Необходимо учитывать, что такой способ монтажа применим, если направление проводки совпадает с направлением пустот в плите.

Если возможность прокладки внутри конструкции отсутствует, допускается устройство несменяемой проводки под слоем штукатурки. Для этого используются плоские кабели, которые крепятся к потолку проволокой, стальной лентой, гвоздевыми скобами до началаа штукатурных работ. Второй способ – оштукатурить потолок и укладывать проводку в проштробленные каналы. Не должно быть пересечений плоских кабелей при прокладке под штукатуркой. Если это невыполнимо, изоляция в местах пересечений усиливается тремя-четырьмя слоями изоляционной ленты.

Штробить плиты перекрытия или монолитные конструкции категорически запрещено.

Также недопустимо прокладывать кабели в швы между панелями перекрытия.

По деревянным перекрытиям, балкам, фермам

По конструкциям из древесины, проводка может быть как открытой, так и скрытой. Открытая проводка на потолке выполняется теми же способами, какими и по бетонным конструкциям. Все монтажные изделия должны быть произведены из металла или из не поддерживающего горение материала.

Крепление проводки к потолку по изоляторам в современном строительстве применяется крайне редко, в основном для имитации старинного интерьера в квартире. Чаще монтаж проводки производится в гофрах или металлорукавах, которые монтируются к потолку при помощи клипс. Нередко также используются трубы, которые крепятся при помощи хомутов. Кабели протягиваются в закрепленные на поверхности трубы или рукава при помощи стальной проволоки.

Все чаще для устройства электропроводки по деревянным поверхностям используются пластмассовые кабель-каналы. Материал этот не поддерживает горение, а пластмасса при производстве окрашивается и имитирует текстуру дерева. Кабель-каналы подходящего сечения закрепляются на поверхности потолка при помощи шурупов или саморезов.

В местах изгиба кабель-каналы подрезаются под углом. Это удобно делать, пользуясь плотницким стуслом. Производятся и специальные изделия для изгибов, разветвлений. Они заметно упрощают монтаж электропроводки по потолку. Далее внутрь помещаются кабели и закрываются защелкивающимися крышками.

Скрытая проводка производится по деревянным потолкам в слое штукатурки, под гипсокартоном, или внутри конструкций потолков.

При монтаже в штукатурке, кабели необходимо крепить по полосе асбеста или по стальной ленте. Для закрепления кабелей используются хомуты или гвоздевые скобы.

Категорически запрещено крепить кабель, прибивая его гвоздем между проводниками. Если монтаж проводки выполняется в проштробленные в штукатурке каналы, возможно прикреплять кабели быстросохнущим раствором с добавлением алебастра.

При выполнении проводки под гипсокартоном, штробить каналы необязательно, так как листы крепятся на каркас, изготовленный из металлических профилей. Обязательно, при прокладке за подвесными потолками, помещать кабели внутри труб из металла, позволяющих локализовать возгорание проводки при возникновении замыкания. Трубы допускается использовать стальные водогазопроводные, или медные.

Диаметр труб должен обеспечить прокладку необходимого числа кабелей нужного размера. Перед использованием трубы осматривают, отбраковывают смятые. Далее их режут на куски необходимой длины и нарезают по концам стальных труб резьбу. В обязательном порядке удаляют зазубрины и заусенцы, которые могут повредить изоляцию кабелей.

Отрезки труб соединяют между собой уголками или муфтами. Медные трубы изгибают специальными трубогибами.

Необходимо заметить, что при устройстве в квартире проводки любого типа, необходимо предусмотреть возможность замены ее вследствие физического износа или аварийной ситуации. Правильно выполненные работы по монтажу электропроводки обеспечат длительную и безопасную эксплуатацию всего здания или сооружения.

Выбираем крепеж для кабеля к стене и крепим провода

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Разновидности крепления
• 2 Открытый тип
• 3 Применение дюбель-хомута.
• 4 Пластиковые клипсы.
• 5 Монтажные площадки.
• 6 Гвоздевые скобы.
• 7 Скрытый тип

Нельзя представить себе помещение, в котором не потребовалось бы крепления кабеля. Речь идет об электросетях, телевизионных кабелях, а также интернет-проводах.

Преимущество современных покрытий заключается в возможности спрятать коммуникации такого рода. Проводку можно делать открытого либо закрытого типа. Наиболее распространенный способ заключается в креплении провода к стене.

Разновидности крепления

Способ монтажа выбирается, исходя из условий эксплуатации проводки. Например, силовые провода, которые используются длительное время. К временному типу можно отнести линии связи, телевизионные подключения.

Существует два вида проводки:

• открытая: крепеж в этом случае проводят снаружи стены, по ее поверхности. Сеть остается доступной для визуального осмотра и возможности проведения некоторых ремонтных работ;
• скрытая: проводка закладывается внутрь стены. Она замурована, но доступна к подключениям или к помещению промежуточных коммуникаций. Например, коробки или щиты размещают именно здесь.

Открытый тип

Крепление кабеля к стене таким образом можно разными способами. Использование быстросохнущего раствора. Это достаточно легкий способ. Крепеж шнура проводят на неоштукатуренной поверхности кирпичной кладки. Используйте для этих целей шпатель.

Последовательность проц дуры следующая:

1. по кладке вдоль швов протяните 1–3 провода;
2. разведите в воде гипс, алебастр или специальную быстросохнущую смесь;
3. наносите шпателем раствор и прикрепляйте коммуникации прямо к нему; количество раствора зависит от веса проводов;
4. монтажные работы проводят по мере того, как застывает раствор.

Этот способ преимущественно используют для нежилых или подсобных помещений, так как крепеж, выполненный таким образом, имеет временный характер.

Применение дюбель-хомута.

Этот метод применяется, если предыдущий способ крепления проводов оказался малоэффективным. По принципу он напоминает крепеж скобами.

Последовательность работы следующая:

• нужно сделать отверстия в стене глубиной  30–40 мм, диаметром около 6 мм;
• расстояние между отверстиями должно составлять 30–40 см;
• проденьте провода через петли, вставьте дюбели в зазубренный конец.

Преимущества использования данного метода заключаются в скорости работы, ее простоте и высоком уровне надежности.

Дюбель-стяжки похожи на дюбель-хомуты, основное отличие заключается в способе затягивать петлю. Благодаря такой особенности несколько проводников надежно крепятся, собираясь в плотный пучок. Конец петель затягивают, используя пассатижи.

Пластиковые клипсы.

Это плоское изделие с отверстиями и двумя скобами.

Монтаж производится так:

1. сделать отверстие глубиной 4 мм, забить туда дюбели;
2. установить на стене клипсы, вкрутить шурупы;
3. вдавить кабель в клипсу, затем зажать скобой.

При выборе данного способа требуется учитывать поперечное сечение провода. Если укладывается несколько шнуров, то их нужно собрать в плотный пучок. Помимо надежности, у клипс отмечается еще один важный плюс – гибкость, эти изделия могут изгибаться, образуя угол.

Монтажные площадки.

Это современный способ, он основан на эффекте самоклейки. С изделия снимается защитная пленка,  затем оно прижимается к поверхности стены. Крепление проводов таким способом подходит для ограниченного вида проводов, преимущественно для телевизионных кабелей.

Гвоздевые скобы.

Для фиксации телевизионных проводов можно использовать скобы из гвоздей. Такое крепление проводов рекомендуется использовать только для деревянных стен, в оштукатуренных оно плохо держится. Если же под штукатуркой есть деревянная обрешетка, то гвозди можно забивать так, чтобы они попадали в рейки.

Скрытый тип

Это универсальный метод. Отмечают такие его преимущества:

• нет никаких технических элементов на поверхности после крепления кабеля;
• не меняет интерьер — внешний облик стен и стиль помещения от скрытого крепления кабелей не пострадает;
• монтаж несложен;
• способ подходит для любых поверхностей и углов.

Но есть и недостатки – если потребуется сменить проводники или добавить их, придется вскрывать штробы, это пыльная, трудоемкая и длительная работа.

Пластиковые короба под проводку подбирают в соответствии с размерами кабеля.

Можно использовать плинтуса, благодаря которым провод надежно прикрепляется к поверхности и закрывается. Короб под плинтус состоит из основной части и съемного продольного сердечника. В него вкладывают кабель, а затем конструкцию закрывают. Частей плинтуса соединяются практически незаметно, поэтому создается впечатление, что поверхность цельная, никаких коммуникаций и дополнительных конструкций под ней нет.

Итак, есть различные способы крепления кабеля к поверхностям. Производители предлагают широкий ассортимент крепежных элементов. Выбирая метод монтажа – открытый или скрытый, нужно учитывать основные эксплуатационные условия кабелей.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Замена поврежденного провода — Руководство по ремонту iFixit

Автор: Николас Пирсон (и 2 других участника)

• Избранное: 3
• Завершено: 10

Сложность

Easy

Шаги

8

Необходимое время

15 минут

Секции

1

• Поврежденный провод 8 шагов

Флаги

0

• Задняя часть Поврежденный провод
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Введение

Если поврежденный провод вызывает проблемы с электропитанием устройства, компонента или устройства, используйте это руководство для замены поврежденного участка провода.

Многие электронные устройства используют провода как средство передачи электроэнергии к устройству, позволяющему ему работать. Однако со временем провода могут изнашиваться. Разорванный провод отключит подачу электроэнергии к самому проводу. Оголенные провода могут привести к поражению электрическим током, возгоранию или поражению электрическим током.

Перед использованием этого руководства убедитесь, что проблема связана с поврежденным проводом. Начните с определения, получает ли устройство/прибор питание вообще. После отсоединения/отсоединения провода тщательно осмотрите его на предмет любых несоответствий или предполагаемых проблемных областей, которые могут вызывать проблемы.

Шаг 3 включает в себя задачу зачистки проводов, а шаги 4-7 также требуют использования термоусадочной трубки. Обязательно заранее ознакомьтесь с этими методами.

Прежде чем начать, важно убедиться, что провод, по которому вы будете проводить ремонт, отключен/отсоединен, чтобы по нему не проходил электрический ток.

• Тепловая пушка
• Инструмент для зачистки/обжима проводов
• Ассортимент термоусадочных трубок
• Плоскогубцы с большими иглами
2. • org/HowToDirection»>

     Отрежьте новый запасной участок провода. Эта секция будет подключена между двумя проводами на предыдущем шаге.

   • Длина этой новой секции зависит от каждого ремонта. Вы сами решаете, какая длина наиболее подходит для вашего исправления.

   Редактировать

7. • С помощью плоскогубцев соедините каждый из сегментов проволоки, переплетая и скручивая их вместе.

   • После этого слегка сожмите каждое соединение пассатижами.

   Редактировать

8. • Наденьте термоусадочную трубку на оголенные провода.

   • С помощью фена медленно проведите вперед и назад по термоусадочной пленке, обеспечивая равномерное распределение тепла и закрывание пленки.

   • В зависимости от настройки термофена термоусадочная пленка полностью сжимается вокруг провода в течение 10-25 секунд.

   • Тепловые пушки очень быстро нагреваются и намного дольше остывают. Будьте осторожны, когда кладете этот инструмент, и убедитесь, что он остыл, когда поднимаете его после использования.

   Редактировать

9. Редактировать

Почти готово!

После осмотра замененного участка ремонт завершен и провод готов к испытаниям.

Заключение

После осмотра замененного участка ремонт завершен и провод готов к испытаниям.

Отменить: я не завершил это руководство.

10 других людей завершили это руководство.

Автор

с 2 другими участниками

Значки: 6

+3 еще значка

Как срастить, соединить или починить оборванный электрический провод

12 февраля 2021 г. 12 апреля 2022 г. 1A Auto Team 1А Авто Блог Дом

Иногда такие жидкости, как масло, могут со временем высушивать и разрушать защитную оболочку проводов. Провода также могут расплавиться и повредиться другими способами, которые оставят их открытыми и потребуют замены, прежде чем они вызовут проблемы с частью, к которой они подключены. В этом посте объясняется, как починить оборванный провод, который необходимо отрезать и заменить в автомобиле, с помощью инструмента для зачистки проводов и обжимного инструмента, нового провода, стыковых соединений, термоусадок, зажигалки, изоленты и ткацкого станка.

Как заменить пережеванные, оборванные, расплавленные, оголенные или поврежденные электрические провода

Почему в моей машине оборваны электрические провода?

Иногда защитная оболочка провода может высохнуть и оторваться. Провода также могут плавиться и рваться по разным причинам, например, животное, которое их прогрызло. После того, как медный провод оголен, его необходимо заменить , иначе это вызовет проблемы с функциональностью затронутой детали.

Например, масло может просочиться на провода и ленту и со временем высушить их, что в конечном итоге приведет к растрескиванию, ломкости и поломке.

Как заменить сломанную электрическую проволоку в 17 этапах

, необходимые элементы

1. Инструмент для стриптизки и крипера
2. Новый электрический проволока
3. Спрыги с яблоками
4. Терпренки
5. LEGHER
6. Electrical лента
7. LOGRINKS
9. Electrical лента
10. LOUM
12. Электрика

    Шаги по устранению оборванного провода

    1. Найдите новую проводку того же сечения

       Найдите провода того же сечения, что и неисправный провод

    2. Выберите участок поврежденного провода, который нужно отрезать

       Проследите оборванные провода до того места, где они гибкие, не треснувшие и не сломанные, чтобы найти хороший участок, который можно отрезать

    3. Зачистите концы нового провода кусачки для оголения медного провода

    4. Скрутите медный провод

       Скрутите оголенный медный провод

    5. Удалите поврежденный провод с помощью кусачек

       Отрежьте кусок хрупкого, сухого, оплавленного, пожеванного, порванного или оголенного провода от существующего провода кусачками

    6. Зачистите концы существующего провода

       Зачистите концы существующего провода для обнажения медного провода

    7. Накрутите стыковое соединение на существующий провод

       Накрутите стыковой соединитель на существующий провод, насколько это возможно

    8. Обожмите существующий стыковой соединитель0242

       Обожмите центр стыкового соединителя с помощью инструмента для зачистки проводов/щипцов, чтобы зафиксировать стыковой соединитель. Попробуйте обжать стыковой разъем на конце оболочки провода, прямо перед оголенным медным проводом.

    9. Проверка степени затяжки стыкового соединителя

       Потяните за провод, чтобы убедиться в том, что стыковый соединитель плотно затянут вместе, присоединив сменный провод к стыковому соединению

    10. Надеть термоусадку на отремонтированный провод

        Наложить термоусадку на участок ремонтируемого провода

    11. Наденьте термоусадку на другой конец сменного провода

        На внешний конец нового сменного провода наденьте термоусадку, прежде чем прикреплять стыковое соединение.

    12. Зачистите, обожмите и расплавьте термоусадку на концах оставшихся проводов

        Повторите шаги, описанные выше, чтобы прикрепить другой конец нового провода и соединить все новые провода вместе

    13. Оберните провода Изолента

        После завершения обмотайте провода изолентой

    14. Установите проволочный жгут

        Поместите проволочный жгут поверх проводов

    15. 0242

        Наклейте ленту на проволочный жгут

    .

    Связанные материалы

    • Как соединить провода в автомобиле или грузовике
    • Неисправно реле в автомобиле, грузовике или внедорожнике
    • Как заменить розетку фары
    • Как проверить предохранитель с помощью мультиметра

    0 Покупайте автозапчасти на 1aauto.com

    • Электроинструменты
    • Электротовары
    • Инструменты и аксессуары
    • Нагрев и охлаждение
    • Интерьер

    Сводка

    Как починить оборванный провод без пайки

    В этом кратком и простом руководстве мы покажем вам как починить оборванный провод без пайки .

    Это отличное решение для тех, кто не умеет паять или не имеет на это времени.

    Все, что вам нужно, это несколько простых инструментов и изоленты!

    Как снять изоляцию?

    Удаление изоляции с провода — это быстрый и простой процесс, который можно выполнить с помощью инструмента для снятия изоляции.

    Чтобы снять изоляцию с провода, сначала отрежьте лишнюю изоляцию острыми плоскогубцами. Затем прижмите инструмент для зачистки к проводу и поверните его, чтобы снять изоляцию.

    После того, как вы удалили изоляцию и медь с провода, вы можете приступить к ремонту оборванного провода.

    Соединители Wago Метод – Прочность: Высокая

    Соединители Wago представляют собой тип электрического соединителя, который обеспечивает быстрое соединение между проводами. Они доступны как в конфигурации «провод-провод», так и в конфигурации «провод-плата» и могут использоваться как для цепей постоянного, так и переменного тока.

    Чтобы подключить провод к разъему Wago, сначала снимите изоляцию с конца провода. Затем вставьте провод в разъем и затяните винт, чтобы зафиксировать его на месте. Наконец, закройте рычаг на разъеме, чтобы завершить соединение.

    Повторите процедуру с другой стороной (проволока).

    Благодаря простой в использовании конструкции они идеально подходят для приложений, где требуется быстрое и простое подключение.

    На подключение проводов уходит буквально десять секунд.

    Прочность соединения между проводами такая же, как если бы вы припаивали.

    Метод обжимных соединителей — Прочность: Высокая

    Обжимные соединители — это быстрый и простой способ соединения проводов без пайки. Чтобы использовать обжимной разъем, снимите изоляцию с провода, вставьте провод в разъем и зажмите его плоскогубцами.

    Обжимные соединители могут использоваться для различных применений, включая автомобильную проводку, электропроводку и телекоммуникационную проводку. Они доступны в различных размерах, цветах и ​​формах, так что вы можете найти идеальный разъем для ваших нужд.

    При использовании обжимных соединителей обязательно используйте правильный размер провода. Если разъем слишком мал для сечения провода, он не сможет обеспечить хорошее соединение и потенциально может вызвать пожар.

    Обжимные соединители являются хорошей заменой для соединения проводов без пайки. Попробуйте!

    Способ с термоусадочной трубкой – Прочность: средняя

    При соединении провода с помощью термоусадочной трубки важно убедиться, что трубка имеет правильный размер. Трубка должна быть достаточно большой, чтобы ее можно было надеть на проволоку, и она должна быть достаточно тугой, чтобы не соскальзывала.

    После того, как вы выбрали нужную трубку, вам нужно будет отрезать ее до нужной длины. Обязательно оставьте достаточно лишнего, чтобы у вас было с чем работать.

    Скрутите провода. Затем натяните термоусадочную трубку.

    Теперь пришло время сжать трубку. Это можно сделать с помощью тепловой пушки или с помощью пламени от зажигалки. При использовании теплового пистолета держите его на расстоянии не менее шести дюймов от трубы. Если вы подойдете слишком близко, вы рискуете расплавить трубку. Медленно перемещайте пистолет по трубе, следя за тем, чтобы все участки нагревались равномерно.

    Если вы используете зажигалку, держите пламя на расстоянии около дюйма от трубки. Опять же, не забудьте переместить его так, чтобы все области были равномерно нагреты.

    Когда трубка сожмется, дайте ей остыть в течение нескольких секунд, прежде чем двигаться дальше.

    При необходимости теперь можно обрезать лишнюю трубку острым ножом.

    Метод горячего клея – Прочность: средняя

    Одним из самых популярных методов соединения компонентов при монтаже проводов является использование горячего клея. Это потому, что горячий клей прост в использовании, и, вероятно, он есть у вас дома. Он не требует каких-либо специальных инструментов или оборудования.

    Чтобы использовать горячий клей для проводки, начните с нагрева клеевого пистолета. Когда клей расплавится, держите проволоку одной рукой, а другой нанесите клей на проволоку. Оберните провод вокруг компонента, к которому вы его подключаете, и держите его на месте, пока клей не высохнет.

    Теперь, когда вы знаете, как использовать горячий клей для проводки, вы можете приступить к соединению компонентов в своих проектах. Это быстрый способ выполнить работу, и это намного менее грязно, чем использование припоя.

    Метод изоленты – Прочность: средняя

    Провода легко соединяются изолентой. Просто несколько раз обмотайте изолентой провод, а затем скрутите оголенный металл на конце провода друг вокруг друга, чтобы создать надежное соединение.

    Это самый дешевый вариант, но не самый лучший. Если вы ищете более надежное решение, рассмотрите возможность использования припоя. Припой создает гораздо более прочное соединение и прослужит дольше, чем изолента.

    Видеоурок

    В видео показано, как соединить провода без пайки с помощью этих методов.

    Что можно использовать вместо припоя?

    Некоторые домашние альтернативы пайке проводных соединений:

    Пистолет для горячего клея : Это популярный выбор для многих людей, потому что он прост в использовании и легко доступен. Недостатком является то, что он не очень прочный и может легко расплавиться, если станет слишком горячим.

    Суперклей : Это еще один популярный выбор, поскольку он прост в использовании и быстро сохнет. Однако он не очень прочный и может легко сломаться.

    Лента : Это хороший выбор для временных соединений, поскольку ее легко использовать и снимать. Но он не очень прочный и со временем может расшататься.

    Изолента : это лучший выбор для временных соединений, поскольку он более долговечен, чем обычная лента. Но это может быть немного сложно в использовании и может быть трудно удалить.

    Соединители проводов : Это хороший выбор для постоянных соединений, поскольку они очень прочные и простые в использовании. Но они могут быть немного дорогими в зависимости от типа, который вы выберете.

    Обжимные соединители : Это еще один хороший выбор для постоянных соединений, поскольку они очень прочные и простые в использовании. Но они могут быть немного дорогими в зависимости от типа, который вы выберете.

    Насколько безопасно чинить оборванный провод без пайки?

    Существует риск поражения электрическим током при ремонте оборванного провода, независимо от того, припаяны вы или нет. Если вас не устраивают связанные с этим риски, лучше вызвать профессионала.

    Как проверить правильность провода?

    Чтобы проверить соединения проводов с помощью мультиметра, сначала найдите два провода, которые вы хотите проверить. Прикоснитесь черным щупом мультиметра к одному проводу, а красным щупом к другому проводу.

    Если показания мультиметра равны 0 Ом, значит соединение хорошее. Если показания мультиметра не равны 0 Ом, значит, имеется плохой контакт, и его необходимо исправить.

    18 самодельных ремонтов сломанных электрических предметов в доме

    Не теряйте надежды на свое любимое бра, удлинитель или другую электрическую вещь, когда она перестает работать! Вы действительно можете исправить это самостоятельно с помощью этих проверенных советов.



    1 / 19

    Семейный мастер на все руки

    Починить неисправный дверной звонок

    У дверного звонка, который не звонит, четыре возможных проблемы: кнопка, звонок, трансформатор или проводка, соединяющая их все. Вот как отследить виновника и исправить.

    2 / 19

    Семейный мастер на все руки

    Замените вентилятор в ванной комнате

    Если вентилятору в вашей ванной комнате более 20 лет, скорее всего, он довольно громкий. Громкий вентилятор может быть хорош для маскировки шума в ванной, но в остальное время рев реактивного двигателя совершенно раздражает. Что еще хуже, ваш старый вентилятор для ванны может не пропускать достаточно воздуха, чтобы защитить ванную от плесени и грибка. С другой стороны, современные ванные вентиляторы настолько тихие, что их работу почти не слышно, а их эксплуатация стоит очень дешево. Заменить этот шумный и неэффективный вентилятор для ванны проще, чем вы думаете.

    3 / 19

    Семейный мастер на все руки

    Замена электропроводки лампы

    Когда лампа мигает или не загорается вовсе, есть вероятность, что одна из ее частей вышла из строя. Здесь мы покажем вам, как заменить все ключевые детали и как перемонтировать лампу. Но не упускайте из виду очевидное: нет питания или неисправная лампочка. Попробуйте новую лампочку и подключите лампу к другой розетке, прежде чем разбирать вещи. Примерно за 30 минут вы можете отремонтировать электропроводку практически в любой лампе, а также сделать ее безопасной.

    4 / 19

    Семейный мастер на все руки

    Ремонт пульта телевизора

    Если одна из кнопок на пульте телевизора не работает, и вы хотите избежать затрат на замену пульта, почините ее самостоятельно. Большинство пультов дистанционного управления имеют электропроводящую краску на нижней части каждой резиновой кнопки. Чем больше вы используете каждую кнопку, тем больше стирается краска. Хорошая новость: вы можете купить ремонтный комплект, в который входит двухкомпонентная токопроводящая краска.

    5 / 19

    Семейный мастер на все руки

    Починить гирлянды

    Перегоревшие гирлянды, даже самые дешевые, часто поддаются ремонту с небольшими затратами времени и денег. Вот как диагностировать и устранять распространенные проблемы.

    6 / 19

    Семейный мастер на все руки

    Оживить удлинитель

    Случайно перерезали хороший, прочный удлинитель? Сменные шнуры стоят дорого, и вы можете сэкономить деньги, просто отремонтировав их. Вместо сращивания добавьте новую вилку на кусок шнура с розеткой и новую розетку на кусок шнура с вилкой.

    7 / 19

    Семейный мастер на все руки

    Наушники для ремонта

    Дешевые наушники одноразовые, но не выбрасывайте дорогую пару. Если проблема в нарушенном соединении, вы можете исправить их самостоятельно с помощью паяльника и припоя для электроники. Во-первых, локализуйте проблему. Если работает только один динамик, проблема, скорее всего, в соединении в этом наушнике.

    8 / 19

    Жидкая изолента может спасти зарядное устройство телефона

    Зарядные кабели для сотовых телефонов обычно служат всего несколько лет, после чего изоляция на концах начинает изнашиваться. Сменные кабели стоят от 8 до 30 долларов, но есть и более дешевое решение. Если изоляция треснула, но медный провод внутри остался целым, попробуйте заклеить трещину парой слоев жидкой изоленты (от 5 до 10 долларов за бутылку). Performix и Gardner Bender – два бренда, получившие множество положительных отзывов в Интернете. Только следите за тем, чтобы кабель ни к чему не прикасался, пока жидкая лента полностью не высохнет. Плюс: ознакомьтесь с этими 38 удивительными полезными советами, которые вы можете сделать менее чем за 5 долларов.

    9 / 19

    Семейный мастер на все руки

    Ремонт потолочного вентилятора

    Потолочный вентилятор улучшает охлаждение летом и обогрев зимой. Результат: Вы чувствуете себя более комфортно, экономя на счетах за коммунальные услуги. А установить их самостоятельно намного проще благодаря новым прочным подвесным системам и электронному управлению. Мы покажем вам, как избежать распространенных ошибок при самостоятельной установке потолочного вентилятора.

    10 / 19

    Семейный мастер на все руки

    Правильно подключенная вилка и патрон для лампы

    Подключить новую вилку несложно, но важно, чтобы горячий и нейтральный провода были подключены к правильным штырям. Опасность не в огне. Беспокоит то, что неправильно подключенная вилка представляет довольно серьезную опасность поражения электрическим током. Главное — убедиться, что вы подключаете провода к нужным клеммам вилки. Посмотрите, как это сделать!

    11 / 19

    Семейный мастер на все руки

    Испытание праздничных огней

    Найдите проблему с праздничным освещением и быстро устраните ее с помощью этого простого тестера. Вам не нужно проверять каждую лампочку!

    12 / 19

    Семейный мастер на все руки

    Прослушивание музыки во время решения проблемы с электричеством

    Мне нравится, чтобы мои выключатели и розетки были помечены, чтобы было легко понять, какой выключатель отключить, когда мне нужно заменить выключатель или розетку. Когда я переехала в новый дом, мне пришлось все промаркировать. Помощника у меня не было, поэтому я использовал радио. Я просто втыкал его в розетку и включал музыку. Затем я щелкал выключателями, пока радио не отключалось. У меня все было расписано за час. — Коллин Грейс

    Изучите эту маленькую хитрость, чтобы легче считывать номера выключателей.

    13 / 19

    Семейный мастер на все руки

    Как починить перегоревший провод

    Итак, вы, наконец, приступили к замене потолочного светильника, когда обнаружили, что изоляция проводки превратилась в уголь и треснула. Обычная причина разрушения изоляции заключается в том, что лампы в светильнике превысили номинальную мощность светильника.

    Починить сгоревшую проводку внутри электрических коробок, заменив обугленную изоляцию. Вы можете сделать это быстро и легко, не протягивая новые провода.

    14 / 19

    papamafia/shutterstock

    Как починить свет

    Нет ничего более раздражающего, чем свет, который продолжает мерцать или внезапно выключается, когда вы уверены, что в нем еще полно жизни. Если вы столкнулись с неподатливым светильником, воспользуйтесь нашим кратким руководством по устранению неполадок и узнайте, как починить свет!

    15 / 19

    Семейный мастер на все руки

    Добавление USB-розетки

    Помимо путаницы, которую они создают, громоздкие зарядные устройства занимают место в розетке. Для чистого решения добавьте настенную розетку USB на более удобной высоте, чем обычная настенная розетка. Это можно сделать быстро и легко, если вы поместите новую розетку USB в ту же полость, что и существующая розетка. Тогда вам не придется врезаться в стены, чтобы провести кабель через шпильки.

    16 / 19

    Простой способ сохранить зарядное устройство для телефона

    Чтобы ваше хрупкое зарядное устройство для телефона прослужило вам больше пары недель, попробуйте этот простой способ! Начните с снятия пружины с ручки. Затем немного растяните один конец пружины, чтобы он мог поместиться вокруг кабеля зарядного устройства. Для этого вам могут понадобиться плоскогубцы. Теперь намотайте пружину на кабель, пока она полностью не окажется на кабеле зарядного устройства. Затем возьмите термоусадочную трубку подходящего размера и наденьте ее на зарядное устройство телефона и пружину. Используйте зажигалку, чтобы нагреть термоусадочную трубку, пока она не прилегает к зарядному устройству и пружине. Этот простой лайфхак убережет шнур от дальнейшего разрыва или даже от разрыва вообще!

    17 / 19

    Семейный мастер на все руки

    Плохой телевизионный прием? Вот одно исправление

    Плохой прием телепрограмм при кабельном вещании может быть вызван такой простой причиной, как коррозия соединения коаксиального кабеля. Вместо того, чтобы ждать, пока появится кабельщик, закрепите его самостоятельно с помощью нового конца кабеля.

    18 / 19

    Family Handyman

    Добавить защиту GFCI

    GFCI (прерыватель цепи замыкания на землю) — это устройство защиты от ударов, которое требуется в соответствии с Национальным электротехническим кодексом в некоторых розетках, включая розетки на кухне. В старых домах, построенных до того, как вступили в силу требования кодекса, обычно их нет. И это хорошая идея, чтобы добавить их.

    Мы рекомендуем избегать ненужных сложностей. Просто замените розетки розетками GFCI. При этом не забудьте проверить размеры электрической коробки и обновить любую коробку, которая слишком мала.

    Первоначально опубликовано: 23 июля 2019 г.

    Как починить электрические шнуры (с 2 и 3 контактами)

    Опубликовано: 26 февраля 2022 г. · Изменено: 8 августа 2022 г. от Rachel

    Этот пост может содержать партнерские ссылки. Прочтите мое раскрытие.

    71 акции

    • Поделиться
    • Твит

    Перейти к учебнику Print Tutorial

    Узнайте, как починить удлинитель или другой электрический шнур за 5 долларов. Хватит выбрасывать мелкую бытовую технику из-за того, что собака погрызла электрический шнур! Эти простые шаги занимают всего несколько минут, чтобы сэкономить деньги и время. Включает вилки с 2 и 3 контактами и видеоинструкцию.

    Сегодняшняя запись немного случайна, но вы не поверите, сколько раз она нам попадалась. От удлинителей до электроинструментов нам пришлось заменить несколько вилок.

    Сосед случайно сжег шнур нашей шлифовальной машины, собака погрызла шнур лампы, у друга расплавилась мультиварка, починив удлинитель, который был слишком растянут, и этот список можно продолжить.

    Это отличный способ сэкономить деньги, так как удлинители и электроинструменты стоят очень дорого. И это займет всего несколько минут! Хотя я не рекомендую пытаться сделать проект по благоустройству дома, к которому вы не готовы, если вы можете поставить светильник, это будет еще проще.

    Хотя вы можете заменить сам шнур и соединить его вместе, я считаю этот метод более простым и надежным в долгосрочной перспективе. Этот метод заменит как плохие вилки, так и поврежденные шнуры.

    Рекомендуемые расходные материалы

    • Кусачки или ножницы
    • Лезвие бритвы
    • Инструмент для снятия изоляции – в этот набор также встроены небольшие ножницы для шнура.
    • Запасная вилка. вилка коммерческого класса, как это. Иногда провода могут со временем выдергиваться из дешевых вилок. Замените двухконтактную вилку на двухконтактную, а трехконтактную (заземленную) вилку на трехконтактную.

    Наконечник: Цифры на боковой стороне инструментов для зачистки относятся к калибру провода или AWG. Как провод получает меньше в диаметре, номер AWG увеличивает . Важно отметить, что инструменты для зачистки проводов обычно имеют два набора номеров: один для многожильного провода, а другой для сплошного провода.

    Какой инструмент лучше всего подходит для резки проводов?

    Для небольших проводов или проводов с тонким корпусом лучше всего подойдет хороший набор инструментов для снятия изоляции. Если вы не знакомы с использованием стриптизерш, вот краткое руководство.

    Для резки или зачистки больших проводов или проводов с толстым пластиковым покрытием, Мне нравятся очень острые кусачки. Классические инструменты для зачистки проводов никогда не снимут пластиковое покрытие, даже если у вас есть нужный размер. Кусачки не должны быть большими или тяжелыми для большинства проводов, они должны быть острыми, и вам придется вращать их, чтобы снять покрытие провода.

    Некоторые съемники поставляются с режущей секцией и плоскогубцами. Мне не нравятся многие из них, потому что они, как правило, больше давят, чем режут, но я ничего не имею против них, если вы найдете хорошую пару, которая вам подойдет.

    Как заменить трехштырьковую вилку

    Инструкции для трехштырьковой вилки с пошаговыми фотографиями также приведены внизу этой публикации, но здесь есть несколько советов по идентификации проводов и клемм.

    1. Используя ножницы или кусачки для проволоки, отрежьте провод сразу за поврежденным участком. Убедитесь, что предмет отключен от сети (да, я должен был это сказать!).
    2. Осторожно снимите один дюйм внешнего покрытия , не разрезая сами провода. Самый простой способ — срезать лезвием бритвы примерно дюйм, а затем развернуть и отрезать внешнюю оболочку. Вы хотите, чтобы примерно дюйм выставлен по крайней мере.
    3. Найдите провода. В трехконтактных вилках белый провод всегда является нейтральным проводом. Заземляющий провод либо зеленый, либо медный без оболочки. Горячий провод является последним и имеет черный цвет.
    4. Используя стриппер (или лезвие бритвы), отрежьте ½ дюйма цветной оболочки вокруг провода, обнажая оголенный металл. Чтобы не беспокоиться, если вы перережете провод или перережете провод, просто отрежьте немного дальше внешний корпус и повторите попытку.
    5. Откройте новую заглушку в соответствии с инструкциями. Вставьте белый (нейтральный) провод в серебряную точку зажима. Затяните винты и зафиксируйте провод на месте. Черный провод (горячий) входит в точку защемления бронзового или медного цвета. Зеленый или медный провод (земля) входит в зеленую точку зажима. Все провода также должны быть надежно закреплены.
    6. Закройте сменную вилку , убедившись, что ни один из ваших проводов или кожухов не выходит за пределы корпуса вилки. Вы должны потянуть его, чтобы убедиться, что ни один из проводов не двигается и не отделяется от корпуса вилки.

    Совет: После идентификации проводов вы можете обклеить их скотчем, чтобы не перепутать провода. (Иногда это помогает мне ускорить работу.)

    Как заменить двухконтактную вилку

    Этот процесс почти такой же, как и для трехконтактной вилки. Однако в двухжильном шнуре нет заземленного или зеленого провода.

    1. Используя ножницы или кусачки для проволоки, отрежьте провод сразу за поврежденным участком. Убедитесь, что предмет отключен от сети (да, я должен был повторить это!).
    2. Зачистите провода. Большинство шнуров с двумя штырями не имеют защитного внешнего кожуха, но если он есть, удалите 1 дюйм с конца. Возможно, вам придется отделить две стороны. Отрежьте ½ дюйма защитного пластика вокруг провода, обнажая оголенный металл.
    3. Откройте сменную заглушку в соответствии с инструкциями. С одной стороны должна быть серебряная клемма, а с другой — бронзово-медная клемма, каждая с винтом. Вставьте белый (нейтральный) провод в серебряную точку зажима. Прикрутите и зафиксируйте провод на месте. Черный провод (горячий) входит в золотую точку зажима и надежно завинчивается.
    4. Закройте сменную вилку, , убедившись, что ни один из ваших проводов или кожухов не выходит за пределы корпуса вилки. Вы должны потянуть его, чтобы убедиться, что ни один из проводов не двигается и не отделяется от корпуса вилки.

    Обозначение проводов: Нейтральный провод (белый провод) всегда будет каким-либо образом маркироваться: надписью по длине провода, ребрами, белой полосой или тонким белым покрытием вокруг самого провода. Если вы не можете понять это, глядя на шнур, нулевой провод легче определить по штырям. Шнуры современных бытовых приборов обычно имеют два штыря разного размера, поэтому вилку можно вставлять в розетку только одним способом. В шнурах этого типа больший штырек всегда подключается к нейтральному проводу.

    Демонстрация видео

    Вот видео моего мужа, демонстрирующего технику. Приходилось управлять камерой.

    Часто задаваемые вопросы

    Безопасен ли ремонт удлинителя?

    Я всегда советую людям никогда не браться за проекты, в которых они не заинтересованы. Открытые провода и расплавленные шнуры НЕ безопасны; Замена вилки абсолютно безопасна, если вы хорошо следуете инструкциям и правильно идентифицируете провода.

    Что делать, если у меня слишком короткий шнур?

    Если до розетки не дотянуться, можно использовать удлинитель. Если шнур слишком короткий для подключения к новой вилке, вам понадобится совершенно новый шнур, чтобы подключить его обратно к корпусу предмета, что может быть более сложным и варьироваться от одного предмета к другому.

    Могу ли я использовать эту технику на любом шнуре питания?

    Это решение подходит для всего, от ламп до электроинструментов. И множество сценариев, включая сгоревшие вилки, сломанные штыри вилки, отдельные провода и вилки и даже электрические шнуры, пожеванные животными. Я не рекомендую использовать на больших бытовых приборах, таких как сушилки или электрические плиты.

    Можете ли вы починить пережеванный пополам шнур?

    Да. Выполните те же действия, что и для поврежденного шнура, и перережьте его за поврежденным участком.

    Подпишитесь ниже, чтобы получать обновления, включая бесплатные печатные формы, советы по организации, проекты по благоустройству дома, рецепты и многое другое!

    Другие уроки по благоустройству дома

    • Проекты «Сделай сам на выходных»
    • Обновите шкафы
    • Покраска пола в гараже
    • Инструменты, которые должны быть у каждого домовладельца
    • ▢ 1 сменная вилка с 2 или 3 контактами в соответствии с тем, что вы заменяете.

    • Используя ножницы или кусачки для проволоки, отрежьте провод сразу за поврежденным участком. Убедитесь, что элемент отключен от сети.

    • Возьмите лезвие бритвы и осторожно удалите один дюйм внешнего покрытия (если оно есть), не разрезая сами провода. Вы захотите, чтобы примерно дюйм проводов был оголен по крайней мере.

    • Найдите провода. В трехконтактных вилках белый провод всегда является нейтральным проводом. Заземляющий провод либо зеленый, либо медный без оболочки. Горячий провод является последним и имеет черный цвет. Двухштырьковые вилки не имеют зеленого провода.

    • С помощью инструмента для зачистки проводов (или бритвенного лезвия) отрежьте ½ дюйма цветной оболочки вокруг провода, обнажив оголенный металл.

    • Откройте сменную заглушку по инструкции. Вставьте белый (нейтральный) провод в серебряную точку зажима. Затяните винты и зафиксируйте провод на месте. Черный провод (горячий) входит в точку защемления бронзового или медного цвета. Зеленый или медный провод (земля) входит в зеленую точку зажима. Все провода должны быть надежно прикручены.

    • Закройте сменную вилку , убедившись, что ни один из ваших проводов или кожухов не выходит за пределы корпуса вилки. Вы должны потянуть его, чтобы убедиться, что ни один из проводов не двигается и не отделяется от корпуса вилки.

    Идентификация проводов: Нейтральный провод (белый провод) всегда будет каким-либо образом маркироваться: надписью по длине провода, ребрами, белой полосой или тонким белым покрытием вокруг самого провода. Если вы не можете понять это, глядя на шнур, нулевой провод легче определить по штырям. Шнуры современных бытовых приборов обычно имеют два штыря разного размера, поэтому вилку можно вставлять в розетку только одним способом. В шнурах этого типа больший штырек всегда подключается к нейтральному проводу.

    Пробовали этот проект? Отметьте меня сегодня! Упомяните @CravingCreative или отметьте #CravingSomeCreativity!

    Взаимодействие с читателями

    Как починить электрические шнуры

    Нет ничего более раздражающего, чем потеря электроэнергии во время стрижки газона и обнаружение того, что вы перерезали удлинитель. Порванные электрические шнуры являются распространенным бытовым раздражением и имеют множество причин — от несчастных случаев с электроинструментами до домашних животных, грызущих кабели.

    Это также может вас заинтересовать: Скрытие шнуров: как установить систему управления кабелями

    К счастью, вы можете починить оборванные электрические шнуры. Вот как можно починить электрический шнур, подключив новую вилку или используя термоусадочную трубку.

    Можно ли починить электрический шнур?

    Электрические шнуры можно починить, но не пытайтесь ремонтировать, если вы не уверены, что знаете, как это сделать безопасно. Шнур, который не был отремонтирован должным образом, может привести к поражению электрическим током или стать причиной возгорания. Если вы сомневаетесь, вызовите профессионала, который сделает всю работу за вас, или просто купите новый шнур.

    Как предупреждает Управление по охране труда и промышленной безопасности, обычно не рекомендуется фиксировать электрический шнур изолентой. Однако вы можете использовать его для армирования шнура при поверхностных повреждениях внешней изоляции. Если ваш шнур имеет глубокий надрез во внешней изоляции, что позволяет ему гнуться больше, чем остальная часть шнура, или провода оголены, вам нужна не только лента. Следуйте приведенным ниже инструкциям по ремонту оборванного электрического шнура.

    Как починить оборванный электрический шнур: подсоедините конец вилки

    Зависит от того, где находится разрез. Если вы перерезали шнур очень близко к тому месту, где он соединяется с прибором, вам, скорее всего, понадобится новый кабель. Однако, если шнур обрезан ближе к вилке и имеет достаточную длину, прикрепленную к прибору, вы можете установить новую вилку на отрезанный конец и принять более короткий электрический шнур. Перед запуском отключите питание в розетке во избежание поражения электрическим током. Затем отключите вилку и выбросьте кусок шнура, присоединенного к вилке.

    Шаг 1. Зачистите провода

    С помощью инструментов для зачистки проводов снимите примерно 3/4 дюйма (2 сантиметра) внешнего кожуха, окружающего три изолированных провода. Будьте осторожны, чтобы не перерезать внутренние провода, иначе вы можете потерять дополнительную длину кабеля. Затем снимите 1/2 дюйма (около 12 миллиметров) изоляции с каждого из трех проводов, чтобы обнажить металл.

    Шаг 2. Подсоедините провода к вилке

    С помощью отвертки отвинтите новую вилку и снимите внешний кожух, чтобы получить доступ к клеммным винтам. Подсоедините каждый провод к соответствующему винту клеммы, обернув оголенный металлический провод по часовой стрелке, затем затяните винты. Вы должны подключить зеленый заземляющий провод к зеленому заземляющему винту, черный горячий провод к латунной клемме и белый нейтральный провод к серебряному винту.

    Шаг 3: Замена корпуса плунжера

    Установите корпус обратно на новый плунжер и плотно затяните винты. Теперь вы можете проверить ремонт, подключив шнур к электрической розетке и проверив, работает ли прибор. Если вы ремонтируете оборванный удлинитель, вы можете подключить другой конец к тестеру цепей, чтобы проверить, правильно ли вы подключили вилку.

    Другие статьи по теме:

    • Что такое сетевой фильтр для всего дома?
    • Сколько стоит ремонт электрооборудования? Полное руководство
    Розетка
    • для меня: сколько стоит установка или замена электрических розеток?
    • Сколько стоит замена электрической панели и розеток заземления
    • Как заменить электрическую розетку: пошаговое руководство

    Как починить шнур для зарядки?

    Если изоляция шнура для зарядки телефона повреждена, но провода внутри целы, можно использовать кусок термоусадочной трубки, чтобы восстановить поврежденную изоляцию. Термоусадочная трубка уменьшается в размерах при нагревании, образуя плотное защитное уплотнение на поврежденном кабеле.

    Прежде чем начать, проверьте примерный диаметр вашей проволоки, чтобы знать, какого размера термоусадочную трубку покупать. Не забудьте проверить коэффициент усадки, чтобы убедиться, что он сожмется до нужного размера. Например, 2-миллиметровая термоусадочная трубка 2:1 идеально подходит для крепления 1-миллиметрового провода, потому что трубка уменьшится вдвое в диаметре при нагревании.

    Обрежьте термоусадочную трубку немного длиннее поврежденного участка, поскольку она также будет сжиматься в продольном направлении. Затем наденьте трубку на поврежденный кабель и нагрейте ее с помощью фена или горячего фена. Продолжайте перемещать источник тепла по термоусадочной трубке, чтобы не повредить провода внутри.

    В качестве альтернативы вы можете использовать приобретенный в магазине кабельный фиксатор, если шнур зарядного устройства изнашивается ближе к концу. Вы можете приобрести кабельные заглушки в Интернете и в магазинах для рукоделия. Однако они, как правило, дороги, поэтому покупка нового зарядного устройства может быть более рентабельной, в зависимости от типа.

    Как отремонтировать удлинитель?

    Ремонт удлинителя прост, если вы не возражаете против укорачивания кабеля. Если шнур оборвался ближе к штыревому концу (конец вилки), вы можете просто следовать приведенным выше инструкциям, объясняющим, как починить электрический шнур, заменив конец вилки.
