что это такое в электрике? Цена и расшифровка, отличия от автомата

УЗО – устройство защитного отключения, отсекающее подачу тока в цепь при утечке на землю и тем самым предохраняющее от поражения током. Этот тип электрооборудования используется там, где нет возможности подключиться к заземлению, а это не только в быту, но и на производстве, где утечка тока через металлический корпус, также очень распространенное явление.

Область применения ↓
Устройство ↓
Где устанавливается? ↓
Типы и классификация ↓
Критерии выбора и стоимость ↓
Как правильно установить и подключить? ↓
Этапы работы ↓

Некоторые производители оснащают свою технику УЗО, благодаря чему, пользователю не приходится отдельно приобретать и устанавливать его.

Устройства защитного отключения – это электротехническая защитная аппаратура, предназначенная для работы в сетях переменного тока 220 и 380 вольт, в однофазных и трехфазных цепях. Прибор выполнен в корпусе из негорючего ПВХ и рассчитан на протекание тока различной величины.

УЗО выпускаются с пределом по току утечки с номиналами, согласно стандарту:

10 мА;
30 мА;
100 мА;
300 мА;
500 мА;

Еще один параметр прибора – это номинальный ток нагрузки, который устройство может транзитом пропускать через себя.

Область применения

Поскольку устройства используются для защиты, то применять их целесообразно везде, где работают электрические аппараты, не оснащенные защитой от постороннего доступа, то есть там, где возможно случайное прикосновение.

В промышленности, для этих целей применяется заземляющий контур, однако, в большинстве жилых домов постройки советского периода, он отсутствует, и до появления УЗО в широком доступе, жители квартир подвергали себя опасности.

То же самое относится и к офисным электрическим сетям, серверным и другим помещениям, где используется электрическое оборудование и нет заземляющей шины.

УЗО используется в электрических сетях 220/380 вольт, для предотвращения электротравм, при пробитии фазы на корпус.

В большинстве случаев, появление потенциала на корпусе, не приводит к сбою в функционировании, поэтому, человеку, несведущему в вопросах электробезопасности, может показаться, что никакой опасности нет.

Устройство может устанавливаться перед конкретным прибором или на вводе в квартиру, в зависимости от необходимости.

Устройство

Не следует путать УЗО и автоматический выключатель, между ними есть существенные различия в конструкции, принципе действия и назначении:

АВ предназначен для подачи или отключения нагрузки, защиты от короткого замыкания и перегрева.
УЗО предназначено для предотвращения токов утечки и защиты от поражения током.
АВ реагирует на выделение тепла при прохождении больших токов и токи КЗ.
УЗО реагирует на ток утечки и не предохраняет цепь от КЗ и перегрева.

Тем не менее, очень часто можно встретить конструктивное исполнение в виде автомата и УЗО в одном корпусе, что достаточно удобно, особенно, если аппаратура размещается в небольшом щитке. Также, можно приобрести и отдельно каждое из устройств.

Работа УЗО построена на использовании дифференциального трансформатора тока, имеющего три обмотки – две первичных, включенных последовательно в фазный и нулевой провод и одну вторичную, от которой питается поляризованное реле.

Оно может быть электромеханическим или электронным, из-за чего различают электронные или механические устройства ЗО. Когда ток утечки отсутствует, первичные обмотки не возбуждаются.

В случае появления утечки на землю через корпус, сила тока в обмотках увеличивается, что приводит к появлению напряжения во вторичной обмотке, питающей поляризованное реле. Последнее приводит в действие пружинный механизм и отсекает потребителя от сети одновременно по нулю и фазе.

Где устанавливается?

Устройства защиты устанавливаются в электрическом щите, либо непосредственно перед нагрузкой, но только после узла учета электрической энергии. Последний вариант, как правило, используется в технологических помещениях, и для нагрузки без стационарного сетевого шнура.

Обычно, применяется установка для отсечки какой-то конкретной нагрузки, так как УЗО установленное на вводе, отключит всю электросеть.

Порядок установки, начиная от счетчика:

Автоматический выключатель.
УЗО.

При установке комбинированного прибора, необходимость в сохранении такой последовательности отпадает.

Типы и классификация

Маркировка

Принято различать три типа УЗО по роду дифференциального тока утечки, для чего наносится соответствующая маркировка на корпусе:

АС – синусоидальный переменный, внезапный, либо нарастающий.
А – синусоидальный переменный, внезапный, либо нарастающий и выпрямленный пульсирующий.
В – переменный и постоянный.

Устройства классифицируются по следующим параметрам:

По стойкости при импульсном напряжении:
- отключающие ток при его наличии;
- устойчивые к импульсному напряжению;
По способу действия:
- не имеющие вспомогательного питания;
- подключаемые к вспомогательному питанию;
- с питанием и автоматическим отключением при его отказе;
По способу установки:
- стационарные, с монтажом на DIN рейку;
- переносные, с гибкими удлинителями;
По числу полюсов:
- двухпроводные с одним полюсом;
- двухполюсные;
- трехпроводные двухполюсные;
- трехполюсные;
- четырехпроводные трехполюсные;
- четырехполюсные;
По виду защиты от перегрузок:
- оснащаемые защитой от перегрузок;
- без защиты;
По возможности регулирования:
- не регулируемые.
- с плавной регулировкой;
- со ступенчатой регулировкой;
Технические параметры:
- для однофазных цепей;
- для трехфазных цепей;

Критерии выбора и стоимость

При покупке УЗО учитывается значение тока утечки, а также номинальный ток нагрузки, на который был рассчитан автоматический выключатель. Однако, для устройства защиты, данное значение должно выбираться на порядок выше, чем у автомата.

Дело в том, что диффавтомат довольно дорогостоящее оборудование и, как правило, дешевле приобрести модель без функции отключения в случае возникновения КЗ.

Выбранный же в соответствии с вышеописанным порядком, он не выйдет из строя, если произойдет замыкание, а выключатель обесточит цепь. Для жилых помещений рекомендуется устанавливать дифавтоматы с током утечки не более 30 мА, поскольку большее значение уже опасно для жизни.

Это оборудование, даже для бытовой установки, имеет достаточно высокую стоимость, что объясняется несколькими причинами.

Основная из них – это наличие дифференциального трансформатора, он выполняется из дорогостоящих материалов, и составляет до 50% всей стоимости.

Чем большее количество полюсов в аппарате, тем он дороже, кроме того, имеет значение конструкция реле – электромеханическое или электронное, а также наличие дополнительных опций.

Играет роль и название торговой марки. Так, например, аппарат на 30 мА, для установки дома, от российской компании IEK можно приобрести в среднем за 10 $. От известной же во всем мире французской Legrand минимум в два раза дороже.

Как правильно установить и подключить?

Схема подключения

Установка и монтаж любого электротехнического оборудования требует соответствующей квалификации, тем более, если это касается средств безопасности.

Для работы понадобится:

УЗО.
Крестообразная отвертка.
Индикатор напряжения, мультиметр.
Монтажный нож.
Соединительные провода.
Перфоратор, сверло и корпус для УЗО – в том случае, если монтаж производится непосредственно возле потребителя.

Этапы работы

Монтаж возле потребителя:

Размечаем место установки корпуса и просверливаем отверстия для монтажа.
Монтируем корпус и подводим провода.
Проверяем отсутствие напряжения на фазе, зачищаем провода ножом и заводим в соответствующие разъемы с маркировкой L и N, строго соблюдая полярность, как указано на схеме.
УЗО фиксируется на DIN рейке в корпусе, после чего можно подать напряжение и проверить работу нажав кнопку «TEST»

Монтаж в электрощите:

Найти необходимую пару проводов и определить полярность.
Отключить питание и зачистить проводники.
Установить УЗО на DIN рейку и подсоединить провода, к соответствующим разъемам, соблюдая полярность.
Включить питание и протестировать работу.

Современные аппараты защиты выполнены таким образом, что ошибиться в установке невозможно. Основная ошибка допускается на стадии расчета, как правило, это неверный выбор предела рабочего тока относительно параметров автоматического выключателя.

Если данное значение ниже или соответствует тому, на которое рассчитан АВ, то устройство защиты выходит из строя и в большинстве случаев, восстановлению не подлежит.

Статья была полезна?

0,00 (оценок: 0)

Что такое УЗО и как оно работает?

896

УЗО (Устройство Защитного Отключения) — это коммутационный аппарат предназначенный для защиты электрической цепи от токов утечки, что в свою очередь обеспечивает защиту от пожаров (возгорания электропроводки) и от поражения человека электрическим током.

Все УЗО относятся к категории электронной защитной аппаратуры. Тем не менее, по своему функциональному назначению, устройство защитного отключения значительно отличается от стандартных автоматических выключателей. В чем же их различие, и как работает УЗО в сравнении с автоматом?

Всем известно, что с течением времени, происходит старение изоляции проводов. Могут возникнуть ее повреждения, а контакты, соединяющие токоведущие части, постепенно ослабевают. Эти факторы, в конечном итоге, приводят к утечкам тока, из-за которых происходит искрение и дальнейшее возгорание. Нередко, таких аварийных фазных проводов, находящихся под напряжением, могут нечаянно коснуться люди. В этой ситуации, удар током представляет серьезную опасность.

Назначение УЗО

Устройства защитного отключения должны реагировать даже на незначительные кратковременные утечки тока. В этом и заключается их основное отличие от автоматических выключателей, срабатывающих только при перегрузках и коротких замыканиях. У автоматов очень высокая время-токовая характеристика срабатывания, тогда как УЗО срабатывает практически мгновенно, при наличии даже самого минимального тока утечки.

Основным предназначением УЗО является защита людей от возможных поражений электротоком, а также предотвращение опасных утечек тока.

Принципы работы УЗО

С технической точки зрения, любое УЗО является быстродействующим выключателем. В основе принципов работы устройства защитного отключения лежит реагирование датчика тока на изменяющийся дифференциальный ток, протекающий в проводниках. Именно по этим проводникам и происходит подача тока на электроустановку, которую защищает УЗО. На тороидальный сердечник производится намотка дифференциального трансформатора, который и является датчиком тока.

Для определения порога срабатывания УЗО, имеющего определенное значение тока, применяется высокочувствительное магнитоэлектрическое реле. Надежность релейных конструкций считается достаточно высокой. Кроме релейных, в настоящее время стали появляться электронные конструкции устройств. Здесь пороговый элемент определяет специальная электронная схема.

Однако, обычные релейные устройства представляются более надежными. Приведение в действие исполнительного механизма как раз и осуществляется с помощью реле, в результате, происходит разрыв электрической цепи. Данный механизм состоит из двух основных элементов: контактной группы, рассчитанной на максимальный ток и пружинного привода, производящего разрыв цепи, при возникновении аварийной ситуации.

Чтобы проверить исправность устройства, внутри него существует специальная цепь, искусственно создающая утечку тока. Это приводит к срабатыванию прибора и дает возможность периодически проверять его исправность, не вызывая специалистов по проведению электроизмерений.

Непосредственная работа УЗО осуществляется по следующей схеме. Следует рассмотреть ситуацию, когда система электроснабжения работает нормально и токи утечки отсутствуют. Рабочий ток проходит через трансформатор и производит наведение магнитных потоков, направленных навстречу друг другу и одинаковых по величине.

При их взаимодействии ток во вторичной обмотке трансформатора имеет нулевое значение, и срабатывания порогового элемента не происходит. Когда появляется утечка тока, то происходит нарушение баланса токов в первичной обмотке. Из-за этого, во вторичной обмотке появляется ток. Благодаря этому току, срабатывает пороговый элемент, а исполнительный механизм приводится в действие и обесточивает контролируемую цепь.

С технической точки зрения устройство защитного отключения состоит из пластмассового корпуса, устойчивого к возгоранию. На его задней части имеются специальные замки под установку на DIN рейку в электрическом щитке. Кроме уже рассмотренных элементов, внутри корпуса установлена дугогасительная камера, нейтрализующая электроразрядную дугу. Для подключения проводов используются зажимы.

Параметры срабатывания УЗО

Для правильного выбора уставки срабатывания устройства, следует помнить об опасности переменного тока для человека. Под его действием наступает фибрилляция сердца, когда сокращения равны частоте тока, то есть, 50 раз в секунду. Такое состояние вызывает ток, начиная со 100 миллиампер.

Поэтому, уставки, при которых срабатывает УЗО, выбираются с запасом на уровне 10 и 30 миллиампер. Самые низкие значения используются в помещениях с повышенной опасностью, например, в ванных комната. Наиболее высокие уставки составляют 300 мА. УЗО с такими уставками применяются в зданиях, защищая их от возгораний из-за поврежденной электропроводки.

При выборе УЗО учитывается номинальный ток, требуемая чувствительность и количество полюсов, в соответствии с фазами питающей сети. Необходимо проверять степень термической устойчивости прибора, а также способность к включению и отключению, исходя из расчетных сетевых параметров.

Значение номинального тока для УЗО должно быть выше, чем у автомата. Меньший токовый номинал автомата позволит уберечь УЗО от повреждений при коротком замыкании в цепи.

Как подключить УЗО

Все клеммы на корпусе УЗО промаркированы соответствующими буквами. Клемма N предназначена для нулевого провода, а L – для фазного провода. Поэтому, должны подключаться к своим зажимам.

Также, необходимо учитывать положение входа и выхода и ни в коем случае не менять их местами. Вход расположен в верхней части устройства. К нему подключаются питающие провода, идущие через вводный автомат. Выход располагается в нижней части УЗО и к нему подключается нагрузка. Если перепутать положение входа и выхода, то возможны ложные срабатывания устройства защитного отключения или его полный отказ от работы.

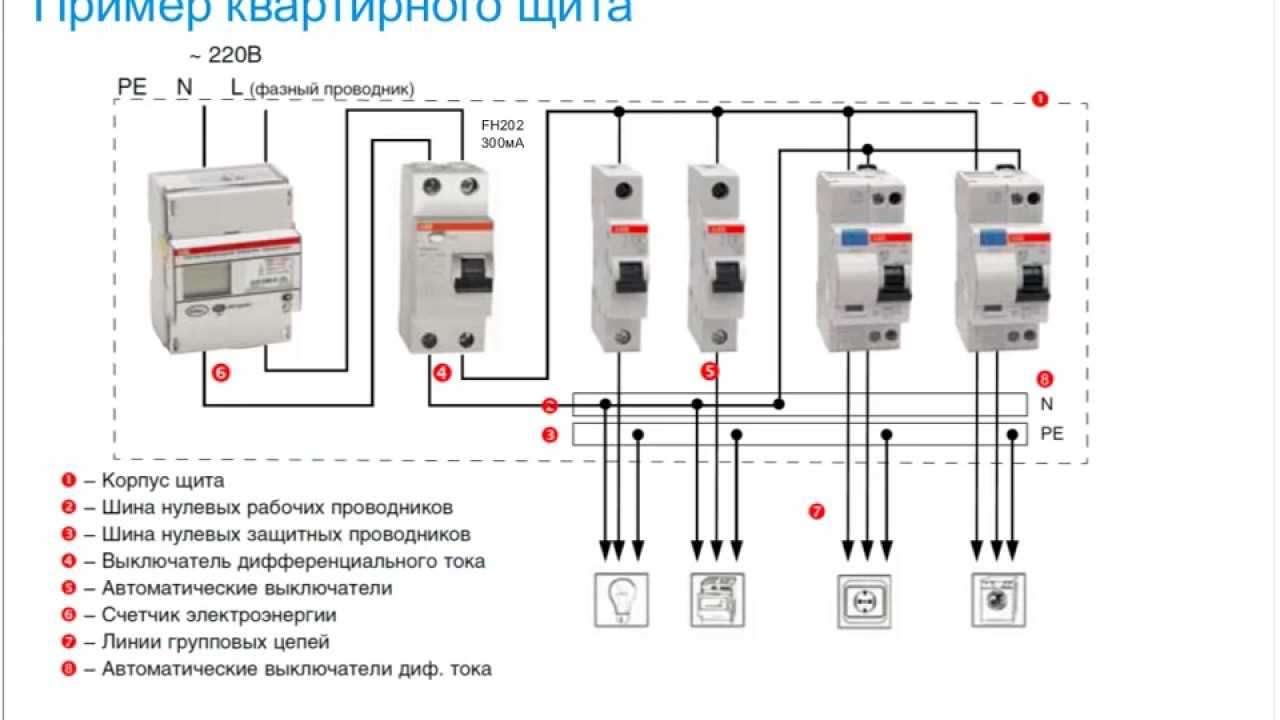

Монтаж УЗО производится в электрощиток вместе с обычными автоматическими выключателями.Таким образом, приборы, установленные вместе, обеспечивают защиту не только от коротких замыканий и перегрузок, но и от токов утечки. Одновременно, находится под защитой и само УЗО, которое подключается за вводным автоматом.

Подключение устройства защитного отключения в квартире или частном доме имеет свои особенности. Для квартир, где используется однофазная сеть, схема подключения УЗО собирается следующим образом, соблюдая определенную последовательность: вводный автомат=>прибор учета электроэнергии=>само УЗО с током утечки 30 мА=>вся электрическая сеть. Для потребителей с большой мощностью рекомендуется использовать собственные кабельные линии с подключением отдельных устройств защитного отключения.

В больших частных домах, схема подключения защитных устройств отличается от квартир, в силу своей специфики. Здесь все приборы подключаются следующим образом: вводный автомат=>прибор учета электроэнергии=>вводное УЗО с селективным действием (100-300 мА)=>автоматические выключатели для отдельных потребителей=>УЗО на 10-30 мА на отдельные группы потребителей.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности
