Дифференциальный автомат. Виды и работа. Устройство

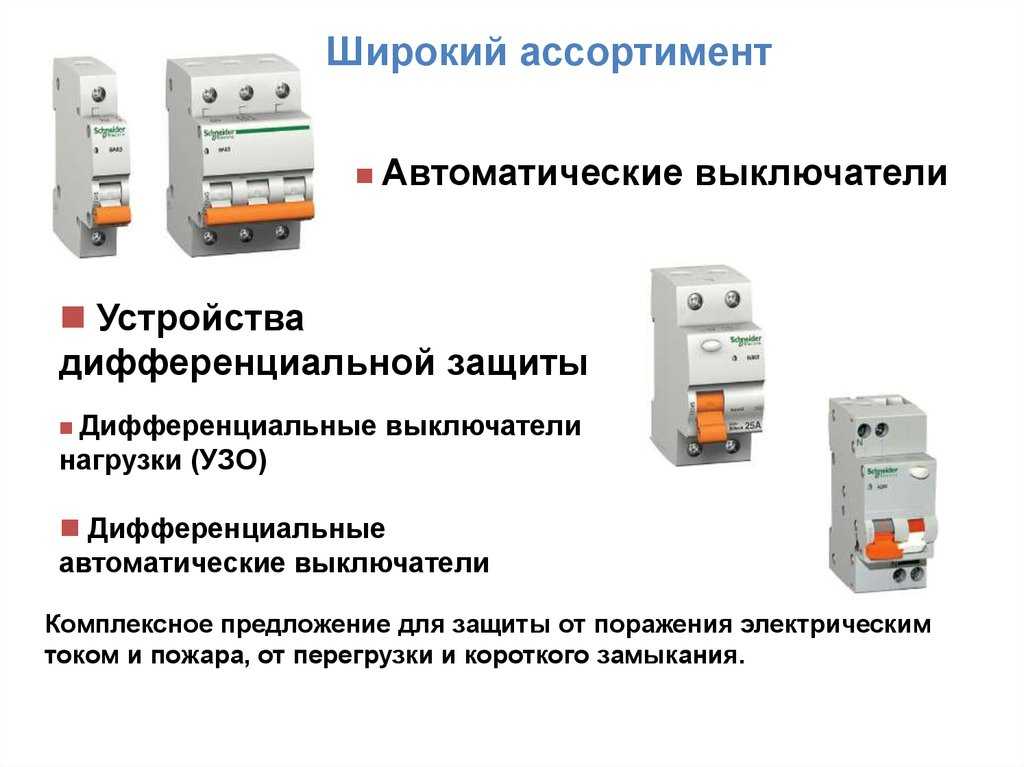

Рассмотрим один из видов защиты – автомат дифференциального тока, или дифференциальный автомат. Это устройство включает в себя функции устройства защитного отключения и автоматического выключателя. Оно обеспечивает защиту контролируемой цепи от токов короткого замыкания и перегрузочных токов, работая в качестве автоматического выключателя. Также дифференциальный автомат защищает человека от возможного удара электрическим током в результате токов утечки, не допускает пожара вследствие повреждения изоляции токоведущих элементов электроустановки, выполняя при этом функции УЗО.

Разделение дифавтоматов на виды осуществляется по их характеристикам.

Тип электрической сети

Все устройства защиты выбирают по числу фаз электрической сети. Существуют дифференциальные автоматы для эксплуатации в однофазной сети 220 вольт, для трехфазной сети 380 вольт. На корпусе устройства есть соответствующее обозначение. Трехфазные модели оснащены нулевым полюсом и тремя полюсами фаз. Его размеры значительно больше, в отличие от однофазной модели, на которой имеется полюс фазы и ноля. На первой картинке слева – однофазный автомат, справа – трехфазный.

Параметры тока

Номинальный ток обозначается буквой «С» рядом с числом нагрузки тока в амперах.

В быту популярными стали дифавтоматы С16. Остальные виды используются реже. Ток утечки обозначается символом Δ, а справа от этого символа указывается ток в миллиамперах. В цепях освещения чаще всего используются дифавтоматы с номинальным значением тока утечки 10-30 мА. Из них для одиночных сетей применяют автоматы на 10 мА, а в групповых сетях на 30 мА. Защита с номинальным током утечки 100-300 мА применяется для входных дифавтоматов.

Многие потребители в момент запуска расходуют намного больше энергии, чем при дальнейшей работе. Такие токи называют пусковыми. Они во много раз могут превосходить эксплуатационные токи.

Для того, чтобы не прекращалась подача электроэнергии при запуске мощного электродвигателя, дифференциальный автомат работает так, что отключение выполняется только при значительном превышении его номинального тока.

По параметру тока, при котором срабатывает защита при запуске мощных потребителей, дифференциальные автоматы делятся на типы:

В – выдерживает перегрузку от 3 до 5 раз.
С – перегрузка от 5 до 10 раз.
D – отключение питания происходит при возрастании тока от 10 до 20 раз.

Если к сети питания подключено малое количество устройств с небольшой мощностью, то лучше всего подходит тип В. В городских квартирах и домах рекомендуется подключать дифференциальные автоматы типа С. На промышленных производствах, оснащенных силовым оборудованием, устанавливают защиту типа D. Тип защиты обозначается рядом с током номинала на корпусе автомата.

Класс защиты

Этот параметр означает, на какие виды токов реагирует дифференциальный автомат.

AC — Для синусоидального переменного тока
A — Для синусоидального переменного и пульсирующего постоянного
B — Для переменного, импульсного, постоянного и сглаженного постоянного
S — Выдержка времени отключения 200-300 мс
G — Выдержка времени отключения 60-80 мс

В квартирах и собственных домах чаще всего применяются типы защит АС и А. Из них наиболее распространена защита А-класса, так как основная часть устройств потребителей оснащена электронным управлением. Например, светодиодная подсветка и некоторые виды люстр управляются с помощью электроники. АС-класс устанавливают в загородных дачах и домах, не имеющих электронных устройств.

Класс ограничения тока и отключающей способности

Дифференциальный автомат имеет класс токоограничения, по которому можно определить быстродействие обесточивания линии питания при появлении критических значений тока.

Класс токоограничения имеет цифровое обозначение:

1 – медленный.
2 – средний.
3 – быстрый.

С повышением класса возрастает и стоимость дифавтомата. В прямоугольнике изображена отключающая способность, а класс токоограничения под ней в квадратике.

Условия эксплуатации

Основная часть дифавтоматов эксплуатируется в теплых отапливаемых помещениях, и рассчитана на работу в диапазоне -5 +35 градусов. Если дифференциальный автомат необходимо установить вне помещения, то применяют другой тип автоматов, так как в зимнее время температура может опуститься до более низких значений. Для таких случаев существуют морозоустойчивые автоматы, способные работать при более низких температурах.

На корпусе таких автоматов имеется специальный значок снежинки.

При всех аналогичных характеристиках морозоусточивые модели имеют стоимость выше, по сравнению с другими моделями.

Внутреннее устройство

Конструкция дифавтомата может быть электронной или электромеханической. Электронные модели получают питание от фазного провода. При отсутствии электроэнергии такие дифавтоматы не способны выполнять свои функции. Поэтому наиболее надежными считаются электромеханические автоматы, которые для работы не нуждаются в отдельном источнике электроэнергии, и могут работать в любой ситуации.

Чтобы самостоятельно проверить тип дифавтомата, понадобится простая батарейка и два куска провода. Один отрезок провода необходимо подключить к одному полюсу батарейки, а второй проводник ко второму полюсу.

Далее, включаем автомат и оголенными концами проводников касаемся контактов автомата вверху и внизу, создавая эффект замыкания и утечки тока. Если защита сработала, то дифавтомат является электромеханическим, так как он способен функционировать и выполнять свои задачи без внешнего питания.

Устройство и принцип работы

Дифференциальный автомат состоит из защитной и рабочей части. Защитная часть автомата представляет собой модуль дифзащиты, который отвечает за ток утечки на землю (дифференциальный ток). Также, в модуле происходит преобразование электрического тока в механическое воздействие на специальную рейку, которая выключает питание. Этот механизм и является рабочей частью дифавтомата.

Модуль защиты обеспечивается питанием путем последовательного подключения с автоматическим выключателем. Модуль защиты оснащен вспомогательными устройствами, такими как электронный усилитель, с обмоткой электромагнитного сброса, а также дифференциальный трансформатор, который выявляет остаточный ток.

Чтобы проверить работоспособность модуля защиты, корпус дифавтомата оснащен кнопкой «Тест». Если нажать на эту кнопку, то происходит имитация тока утечки, и при исправном автомате питание должно отключиться.

В дифавтомате в качестве датчика дифференциального тока используется специальный трансформатор, так же как и в устройстве защитного отключения. Действие этого трансформатора заключается в преобразовании тока утечки в проводах, которые подают электроэнергию на устройство защиты.

Если нет неисправностей изоляции проводов, либо к токоведущим элементам никто не прикоснулся, то тока утечки нет. При этом в проводниках фазы и ноля протекают одинаковые токи.

Такими токами наводятся одинаковые магнитные потоки, направленные навстречу друг другу, в магнитопроводе трансформатора. В итоге во вторичной обмотке ток равен нулю, а магнитоэлектрическая защелка, являющаяся чувствительным элементом, не срабатывает.

При появлении утечки тока, например, если кто-то прикоснулся к проводу фазы, либо повредилась изоляция, нарушается баланс магнитных потоков и тока.

В это время во вторичной обмотке появляется электрический ток, приводящий в движение магнитоэлектрическую защелку, которая действует на расцепляющий механизм автомата и систему контактов.

Конструкция и особенности работы дифференциального автомата

Дифференциальный автомат — оборудование, которое совмещает в себе свойства УЗО и автомата. Основное назначение устройства — обеспечение защиты от ударов током в условиях контакта с элементами, проводящими его, в условиях утечки или проблем в функционировании.

Двухфазный дифференциальный автомат

Выключатель дифференциального тока по своей конструкции состоит из двух базовых элементов:

Рабочая часть — собственно, автомат, в котором предусмотрено наличие расцепляющего механизма и специальной рейки, срабатывающей под внешним воздействием механического характера. В зависимости от модели оборудования, выключатель в его конструкции может иметь два или четыре полюса
Расцепители — как и в выключателе обычного типа, их предусмотрено два: тепловой и электромагнитный. Первый включается в работу в условиях перегрузки, второй обесточивает линию при возникновении короткого замыкания

Защитная часть — речь идет об основном элементе, отвечающем за защиту дифференциального типа. Именно он устанавливает факт утечки. Также данный элемент участвует в процессе преобразования тока, и, таким образом, производит сброс посредством рейки. Защитный модуль должен иметь доступ к питанию, и именно по этой причине он активизируется вместе с автоматом. Процесс происходит в определенной последовательности.

Важно! В конструкции защитного модуля есть устройства дополнительного назначения — усилитель с магнитной катушкой, трансформатор, который определяет остаток тока. Чтобы проверить исправность этого элемента, можно просто нажать кнопку «ТЕСТ», которая имеется на его корпусе. Посредством нажатия на эту кнопку имитируется утечка, и оборудование, если оно работает в нормальном режиме, сразу же отключается.

Дифференциальный автомат с с кнопкой проверки работоспособности

Содержание

1 Принцип работы
2 Сфера применения
3 Как подключить
4 Схемы подключения
5 Селективная схема
6 Особенности установки
7 Специфика выбора

Принцип работы

Автоматический выключатель дифференциального тока функционирует примерно по тому же принципу, что и УЗО. Факт утечки регистрируется посредством трансформатора, принцип функционирования которого базируется на вариации показателей проводниковых токов, обеспечивающих подачу энергии к защитной установке. В том случае, если изоляция является целой, а с элементами, проводящими ток, не устанавливается никаких контактов, утечку можно считать отсутствующей. В фазах и на нуле токи будут иметь одинаковые значения.

Электрический ток появляется в конструкции обмотки вторичного типа. В таких условиях начинает функционировать специальная защелка. Она оказывает определенное воздействие на механизм, который отвечает за разъединение системы контактов и самого оборудования.

Дифавтомат для нескольких цепей

Сфера применения

Дифференциальный выключатель автоматического типа подходит для применения в сетях с любыми характеристиками. Сети могут иметь три, одну фазу. Дифференцированный автоматический выключатель, выбранный правильно, существенным образом повышает безопасность эксплуатации бытовой техники, различных приборов. Эксплуатация может быть регулярной и даже постоянной. Качественные автоматы защиты электросети — это гарантированная защита от пожаров. Как известно, они нередко появляются в условиях возгорания, деформации целостности изоляции элементов, проводящих ток, в конструкции разных моделей бытовой техники.

Автомат в электрическом щитке

Как подключить

Разобравшись с тем, что такое дифавтомат в электрике, следует получить представление о принципах его подключения. Они являются примерно теми же, что и в случае с обычным УЗО. Правила таковы:

Точно так же, как и УЗО, электрические автоматы защиты требуют подключения нолей и фаз цепей, защиту которых необходимо обеспечить
Запрещено соединять провод, идущий из конструкции автомата, с аналогичными элементами нулевого значения. В таких условиях оборудование просто выйдет из строя, с учетом того, что показатели токов в проводах будут различаться.

Важно! Все группы электрики могут иметь защиту в виде одного автомата дифференциального типа. Устанавливается он, как правило, на участке ввода. Но есть и другая схема, в соответствии с которой автомат используется для защиты конкретной группы электрики, подсоединенной к сети. Такой способ имеет смысл выбирать в тех случаях, когда нужна основательная, гарантированная защита помещений.

Схемы подключения

Если автомат защиты ставится на все группы, то его провода подсоединяются к клеммам, расположенным наверху. К клеммам, расположенным внизу, подводится нагрузка, которая идет от каждой из групп. Следует заранее разделить выключатели. У такой схемы есть преимущества, но есть и недостатки: группы деактивируются, если автомат срабатывает в аварийном режиме. То же самое происходит и в условиях появления проблем в работе любой из имеющихся групп. Чтобы свести к минимуму риск такого срабатывания в помещениях жилого типа, в том числе, с ветхой проводкой, можно установить дифференцированный автомат защиты по току, запрограммированный на включение в условиях с определенными показателями утечки — 30 мА.

Сборка электрического щитка в помещении

Специалисты рекомендуют выбирать для подключения вторую схему: автомат защиты сети подсоединяется к конкретной электрической группе. Схема актуальна даже для тех помещений, в которых уровень влажности воздуха является достаточно высоким. Это кухни, санузлы. Подобная схема выбирается и для помещений, к безопасности которых предъявляются особые требования.

Следует отметить, что защита конкретной группы является более эффективной, чем защита сразу нескольких групп. И речь идет не только о безопасности. Важным аргументом в пользу выбора второй схемы можно считать функциональность.

Важно! При срабатывании одного автомата, сеть не будет полностью обесточена, если оборудование подключено по второй схеме. Эта схема обеспечивает гарантированное и бесперебойное снабжение электричеством в любых условиях. Минус у такого подключения один — высокая стоимость.

Селективная схема

Дифференциальные автоматы могут быть подключены по селективной или по другой схеме. Проще всего рассмотреть преимущества и недостатки каждой из схем на примере многоквартирного дома.

Селективная схема — при таком подключении даже в условиях утечки от питания будет отключен только тот объект (квартира), в котором произошла авария.
Общий автомат будет продолжать работу, и другие объекты — квартиры, в которых системы не были повреждены — будут получать электричество в нужном объеме
Не селективная схема — такое подключение не гарантирует того, что питание будет обеспечиваться. Объект, на котором зарегистрированы неполадки, будет обесточен, а вместе с ним — и тот автомат, который расположен за его пределами. Сразу же будет деактивирована деформированная электролиния, вслед за ней отключатся и целые линии. Причина — в том, что автомат, установленный на площадке, имеет свои показатели утечки, а элементы отходящего типа — совершенно другие.

Селективная схема подключения автоматов к сети

Важно! Автоматические устройства должны выбираться в соответствии с показателями утечки. Однако выбор схемы от этого не зависит. Селективной может считаться только та схема, в которой оборудование имеет соответствующее обозначение — это латинская буква S.

Посмотрите короткое видео о том, что будет если неправильно выбрать общий неселективный дифавтомат

Особенности установки

Сегодня наиболее распространены дифференциальные выключатели, у которых номинал утечки составляет максимум 30 мА. Такие модели устанавливаются в сетях с тремя, одной фазами. Перед тем, как перейти к их установке, следует как можно более точно определить функциональные характеристики оборудования, его возможности. Также рекомендуется принимать во внимание число потребителей электроэнергии, имеющих доступ к цепи. Это поможет снизить риск ложных срабатываний в условиях перегрузки.

Специфика выбора

Часто перед потребителями электроэнергии встает вопрос: что предпочесть — дифференциальный автомат или УЗО? Однозначного ответа на него просто нет, ведь выбор обуславливается целым рядом факторов.

Конструкция щитка, наличие в нем свободного места — даже если проводка реконструируется, этот элемент практически не изменяется. Желание установить то или иное оборудование в щитке может не получиться реализовать — в нем попросту может не быть места для него. Дифференциальное оборудование занимает меньше места, чем УЗО. Однако УЗО должно иметь защиту, которую ему обеспечивает автомат. Таким образом, устанавливаются оба устройства, и УЗО займет в щитке больше места

Цели подключения — если принципиальное значение имеет защита от тока бытовой техники, то вполне хватит и дифференциального автомата. В том случае, если требуется защита не отдельной единицы, но нескольких розеток, имеет смысл установить УЗО. Как только будет зарегистрировано превышение мощности, дифференциальный автомат сразу же будет деактивирован, что повлечет за собой необходимость в замене на более высокий номинал. Если речь идет об УЗО, то все, что потребуется сделать — заменить автомат. В данном случае, имеет значение финансовый вопрос: что обойдется дешевле — автомат или дифференциальное оборудование?

УЗО+автомат и дифавтомат
