диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса
Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.
Размер сечения провода для квартиры
Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.
Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.
Что такое сечение электропровода
Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.
Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.
В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.
Диаметр напрямую зависит от суммарной потребляемой мощности устройств.
[stextbox id=»info»]При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот. [/stextbox]
- материал;
- напряжение в розетке;
- площадь;
- мощность;
- ток.
Информация используется при выборе кабеля.
Какое сечение провода нужно для розеток в квартире
Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.
Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).
Нормы кабеля для спальни и зала
Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.
При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.
Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.
[stextbox id=»info»]Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать. [/stextbox]
Какой использовать провод для кухни и ванной
Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.
В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.
[stextbox id=»info»]Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание. [/stextbox]
Толщина кабеля электропроводки для коридора
Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.
Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.
Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.
Если сечение ниже нормы
Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.
Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.
При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.
Розетка — устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.
Полезное видео
Формула сечения провода по диаметру: как определить кабель?
Содержание
- Способ №1 — с помощью штангенциркуля или микрометра
- Способ №2 — с помощью линейки
- Способ №3 — с помощью таблицы
- Как и чем измерить диаметр провода (проволоки)
- Ищем сечение провода по диаметру: формула
- Таблица соответствия диаметров проводов и их площадь сечения
- Как работать с таблицей
- Как определить сечение многожильного провода
- Расчет сечения жилы — однопроволочной, многопроволочной, секторной
- ИНТЕРЕСНО
- ВАЖНО
- Таблица сечений по диаметру
- Зачем надо уточнять сечения кабеля
- Способы узнать реальный диаметр провода
- Какие формулы надо использовать
- Определяем сечение провода с помощью таблицы
- Советы по выбору сечения провода
- Сечение по ГОСТу или ТУ
Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.
Способ №1 — с помощью штангенциркуля или микрометра
С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.
Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.
Способ №2 — с помощью линейки
Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.
Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.
Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.
С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.
Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.
Способ №3 — с помощью таблицы
Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.
В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца. Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей. Если хотите задать вопрос связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.
По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм2. На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.
Как и чем измерить диаметр провода (проволоки)
Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.
Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем
Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.
Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.
Определение диаметра провода при помощи линейки
Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете, затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.
Например, посчитаем каков размер проволоки, изображенной на фото выше. Количество витков в данном случае — 11, занимают они 7,5 мм. Делим 7,5 на 11, получаем 0,68 мм. Это и будет диаметр данного провода. Далее можно искать сечение этого проводника.
Ищем сечение провода по диаметру: формула
Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).
Определяем сечение провода по диаметру: формула
Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу
S = π * R2 = 3,14 * 0,342 = 0,36 мм2
Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.
Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.
S = π/4 * D2 = 3.14/4 * 0,682 = 0,785 * 0,4624 = 0,36 мм2
В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат, две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

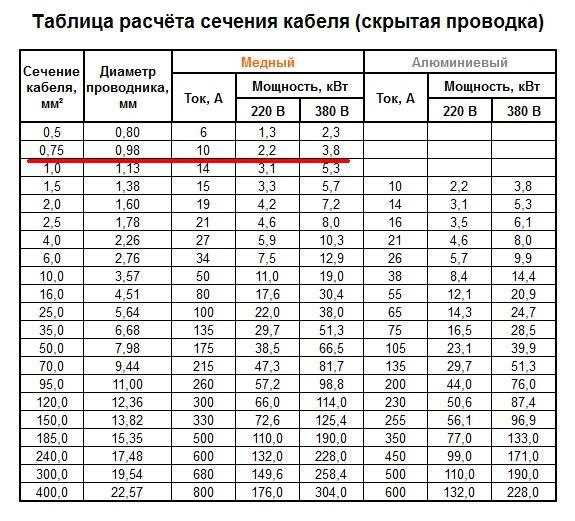

Таблица соответствия диаметров проводов и их площадь сечения
Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.
Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм2. Вот и будем проверять, соответствует ли эта информация действительности.
Как работать с таблицей
Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.
Заявленные размеры далеко не всегда соответствуют реальным
Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.
Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.
И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.
Как определить сечение многожильного провода
Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.
Сечение многожильного провода считается аналогично
Как правило, любой кабель состоит из нескольких жил, которые в сечении представляют тобой круг. Именно от площади этого сечения пропорционально зависит проводимость кабеля. Если оно будет слишком маленьким, кабель может перегореть, а это одна из основных причин пожаров в современном мире.
Как правило, любой кабель состоит из нескольких жил, которые в сечении представляют тобой круг. Именно от площади этого сечения пропорционально зависит проводимость кабеля. Если оно будет слишком маленьким, кабель может перегореть, а это одна из основных причин пожаров в современном мире.
Как определить сечение кабеля, зная его диаметр? Очень просто – нужно прочитать он-лайн журнал о строительстве ProfiDom.com.ua и найти эту пошаговую инструкцию
Вам понадобится
• — кабель с неизвестным сечением;
• — штангенциркуль или микрометр;
• — таблица удельных сопротивлений веществ.
Инструкция
Шаг 1. Возьмите кабель, сечение которого нужно определить. Чаще всего он состоит из 2-4 жил, которые изолированы друг от друга специальными материалами. Эти жилы имеют одинаковый диаметр. Иногда можно встретить кабель, одна жила которого тоньше остальных – она предназначена для заземления.
Шаг 2. Очистите от изоляции жилы кабеля. С помощью штангенциркуля, а лучше микрометра (это позволит произвести более точное измерение), найдите диаметр жилы. Значение получите в миллиметрах. Затем высчитайте площадь поперечного сечения. Для этого коэффициент 0,25 умножьте на число π≈3,14 и значение диаметра d возведенное в квадрат S=0,25∙π∙d². Это значение умножьте на количество жил кабеля. Зная длину провода, его сечение и материал из которого он сделан, вычислите его сопротивление.
Шаг 3. Например, если нужно найти сечение медного кабеля из 4 жил, а измерение диаметра жилы дало значение 2 мм, найдите площадь его поперечного сечения. Для этого рассчитайте площадь поперечного сечения одной жилы. Она будет равна S=0,25∙3,14∙2²=3,14 мм². Затем определите сечение всего кабеля для этого сечение одной жилы умножьте на их количество в нашем примере это 3,14∙4=12,56 мм².
Шаг 4. Теперь можно узнать максимальный ток, который может по нему протекать, или его сопротивления, если известна длина. Максимальный ток для медного кабеля рассчитайте из соотношения 8 А на 1 мм². Тогда предельное значение тока, который может проходить по кабелю, взятому в примере составляет 8∙12,56=100,5 А. Учитывайте, что для алюминиевого кабеля это соотношение составляет 5 А на 1 мм².
Шаг 5. Например, длина кабеля составляет 200 м. Для того чтобы найти его сопротивление, умножьте удельное сопротивление меди ρ в Ом∙ мм²/м, на длину кабеля l и поделите на площадь его поперечного сечения S (R=ρ∙l/S). Сделав подстановку, получите R=0,0175∙200/12,56≈0,279 Ом, что приведет к очень малым потерям электроэнергии при ее передаче по такому кабелю.
При покупке кабеля или провода определенной марки и макроразмера желательно проверять его фактическое сечение. На рынке случаи заниженного сечения достаточно часты – ведь это позволяет недобросовестным производителям экономить на металле, а монтажным организациям закладывать более дешевый кабель по цене дорого.
К сожалению, заметить отклонения в сечении без дополнительных измерений достаточно трудно. Наиболее простой способ – определить сечение кабеля по диаметру жилы. Зная диаметр жилы кабеля, можно рассчитать сечение по формуле либо воспользоваться готовой таблицей диаметров и сечений.
Измерение диаметра жилы с помощью штангенциркуля
Наиболее распространенный и удобный способ измерения диаметра жил – использование штангенциркуля или микрометра. Приборы бывают как электронные, так и механические. Если с электронными все понятно, то с механическими приборами нужно иметь навык работы. Рекомендуем посмотреть видео как пользоваться этими приборами для измерения диаметра жил.
Измерение диаметра жилы с помощью микрометра
Расчет сечения кабеля по диаметру производится на основе школьной формулы площади круга:
Расчет сечения жилы — однопроволочной, многопроволочной, секторной
Так как жилы в кабеле бывают разного исполнения, то и способы определения сечения будут немного отличаться. Кабельные жилы могут быть монолитными или многопроволочными, или иметь, например, секторную форму.
Если вам необходимо измерить сечение однопроволочного кабеля (кабели 1-го класса гибкости, типа ПВ-1), то достаточно измерить диаметр жилы и рассчитать сечение по формуле площади круга.
Если необходимо найти сечение многопроволочного кабеля (типа КГ или ПВ-3), то нужно измерить диаметр и рассчитать сечение отдельной проволочки в жиле, а получившееся значение умножить на количество проволочек.
ИНТЕРЕСНО
Определить диаметр проволок жилы можно даже без специальных измерительных приборов. Для этого достаточно обычной ручки или карандаша и линейки.
При необходимости определить сечение секторной жилы достаточно знать высоту (радиус сектора) и угол сектора, который определяется в зависимости от количества жил в кабеле: 3-х жильный – угол сектора 120 , 4-х жильный – 90, 5-и жильный – 72, 6-ти жильный 60. Далее сечение вычисляется по формуле площади сектора.
Также существуют специальные таблицы сечения секторных жил по высоте и ширине сектора или по периметру сектора.
ВАЖНО
Как правило кабели с секторными жилами бывают только от 3-х до 6-и жил в диапазоне сечений от 25 до 400 мм2.
Таблица сечений по диаметру
Ниже готовая таблица сечений кабеля по диаметру в зависимости от класса жил в соответствие с ГОСТ 22483-2012.
Стоит иметь в виду, что в таблице приведен номинальный диаметр кабеля, но производители имеют право выпускать фактическое сечение кабеля ниже номинального при условии, что сопротивление кабеля ниже максимально допустимого, указанного в ГОСТ 22483-2012.
Остались вопросы? Получи бесплатную консультацию в | Задать вопрос |
Капитальный ремонт это неизбежное мероприятие, которое предстоит сделать в любом жилом или хозяйственном помещении. Кроме внешних отделочных работ он предусматривает замену всех коммуникаций, в том числе и электропроводки, которую надо выбрать и купить.
К сожалению, указанная на бирке или самом кабеле информация зачастую не соответствует действительности, хоть и на законных основаниях (в ГОСТах прописана допустимая погрешность) поэтому, чтобы обезопасить себя от покупки некачественного кабеля, надо знать как определить сечение провода.Зачем надо уточнять сечения кабеля
На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.
Способы узнать реальный диаметр провода
Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.
Микрометр даст более достоверное значение, чем штангенциркуль.
В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.
Как проводить измерения подробно показано в этом видео:
Какие формулы надо использовать
Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:
S = ϖ R²
R – радиус круга, равен половине диаметра;
ϖ = 3,14
Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.
Чтобы получить более точный результат надо иметь в виду:
- Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
- Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
- Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.
Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.
Определяем сечение провода с помощью таблицы
Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:
Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.
При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.
Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.
Советы по выбору сечения провода
Сечение проводника – это не все, на что нужно обращать внимание. Немаловажное значение имеет материал, из которого он изготовлен. Жила из меди или алюминия имеет определенный цвет и если он вызывает сомнение, то вероятно в целях экономии здесь производителем используется сплав металла. Это может привести к опасным последствиям, так как проводимость тока будет меньше, чем у заявленных металлов.
Сечение провода определяется только по диаметру токоведущей жилы. Некоторые покупатели ошибочно пытаются вычислить сечение по общему диаметру (жила+изоляция), отнимая от результата предполагаемую толщину изоляции. Так делать ни в коем случае нельзя, так как погрешность измерения будет чрезмерно высокой. Кроме того, в целях экономии металла производителем может быть сделана толще сама изоляция, и на вид изделие кажется вполне нормальным.
Сечение по ГОСТу или ТУ
Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.
Часто производители, желая сэкономить, находят лазейки чтобы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.
Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.
Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки. Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить.
ТаблицаAWG в мм (0-40 AWG Калибр проводов в мм)
на
И AWG, и мм в основном являются мерой диаметра провода (толщина) . AWG или American Wire Gauge — это единица диаметра, используемая преимущественно в США, тогда как метрические мм (миллиметры) используются во всем мире.
Во многих случаях вам нужно будет конвертировать AWG в миллиметры следующим образом: Чем выше сечение AWG провода, тем меньше диаметр провода в миллиметрах. Пример: провод 12 AWG имеет диаметр более 2 мм, а 20 AWG имеет диаметр менее 1 мм.Теоретически, вы конвертируете калибр AWG в миллиметры, используя эту несколько сложную формулу AWG в миллиметры:
На практике мы предпочитаем использовать простую таблицу AWG в миллиметры. Вот полная таблица для всех проводов калибра AWG в мм:
Калибр провода AWG: | мм (диаметр): |
0000 (4/0) AWG | 11,684 мм |
000 (3/0) AWG | 10,405 мм |
00 (2/0) AWG | 9,266 мм |
0 (1/0) AWG | 8,251 мм |
1 AWG | 7,348 мм |
2 AWG | 6,544 мм |
3 AWG | 5,827 мм |
4 AWG | 5,189 мм |
5 AWG | 4,621 мм |
6 AWG | 4,115 мм |
7 AWG | 3,665 мм |
8 АВГ | 3,264 мм |
9 AWG | 2,906 мм |
10 AWG | 2,588 мм |
11 AWG | 2,305 мм |
12 AWG | 2,053 мм |
13 AWG | 1,828 мм |
14 AWG | 1,628 мм |
15 AWG | 1450 мм |
16 AWG | 1,291 мм |
17 AWG | 1150 мм |
18 AWG | 1,024 мм |
19AWG | 0,912 мм |
20 AWG | 0,812 мм |
21AWG | 0,723 мм |
22AWG | 0,644 мм |
23 AWG | 0,573 мм |
24AWG | 0,511 мм |
25 AWG | 0,455 мм |
26AWG | 0,405 мм |
27 AWG | 0,361 мм |
28AWG | 0,321 мм |
29AWG | 0,286 мм |
30 AWG | 0,255 мм |
31 AWG | 0,227 мм |
32 AWG | 0,202 мм |
33 AWG | 0,180 мм |
34 АВГ | 0,160 мм |
35 AWG | 0,143 мм |
36 AWG | 0,127 мм |
37 AWG | 0,113 мм |
38 AWG | 0,101 мм |
39 AWG | 0,0897 мм |
40 AWG | 0,0799 мм |
Эта таблица проста в использовании.
