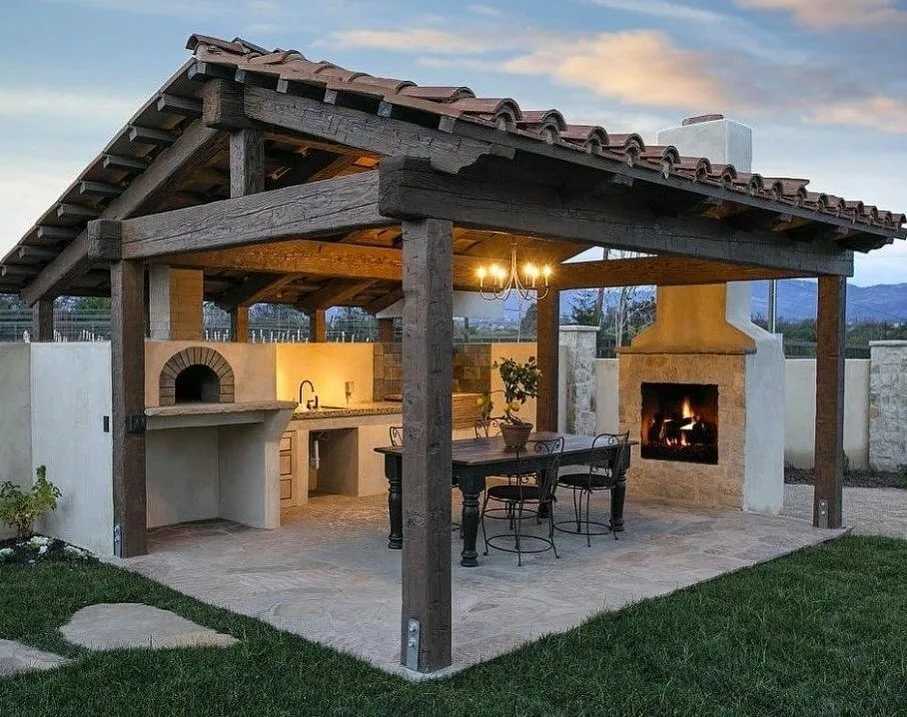

Беседка с мангалом своими руками

Для времяпрепровождения на свежем воздухе владельцы дач и частных домов обустраивают беседки. К ним подключают водоснабжение, канализацию и устанавливают элементы, предназначенные для приготовления пищи. В зависимости от индивидуальных пожеланий владельца, беседка с мангалом своими руками может быть изготовлена в разных вариантах.

Какой тип постройки выбрать?

Перед тем, как сделать беседку с мангалом, следует определить вид конструкции. Это позволит возвести многофункциональную постройку, отвечающую требованиям владельца. Независимо от материала изготовления, беседки делят на три типа:

Открытые. Не имеют в своей конструкции несущих стен. Предназначены для использования в тёплое время года. Представляют собой несколько вертикальных опор, на которых расположена крыша. Сооружения такого типа защищают от атмосферных осадков.
Полузакрытые. Представляют собой сооружение со стенами с одной, двух или нескольких сторон и крышей. Используются преимущественно в тёплое время года. Защищают от атмосферных осадков и порывов ветра. Некоторые владельцы оснащают полузакрытые постройки раздвижными дверями. Это дает возможность использовать беседку в любое время года.
Закрытые. Изготавливаются в виде здания со стенами и крышей. Могут использоваться в любое время года независимо от температуры окружающей среды. Стены оборудуют панорамными окнами.

Использование мангала или барбекю в беседке закрытого типа позволяет не только готовить пищу, но и обогревать помещение в холодное время года. Существует возможность подключить сооружение к электрической сети.

Где установить мангал?

Существует два варианта монтажа элемента для приготовления пищи – снаружи или внутри беседки. В первом случае дополнительно обустраивать навес, защищающий мангал от попадания атмосферных осадков. Это повлияет на итоговую стоимость постройки.

Лучше установить мангал внутри помещения.

Он может быть монтирован как в середине комнаты, так и возле стены. Второй вариант подойдёт для помещений с небольшой площадью. Это позволит сохранить полезное пространство.

При выборе места монтажа необходимо учитывать особенности конструкции мангала. В некоторых моделях в качестве нагревательного элемента используется электрический ТЭН. Стационарная установка такого изделия снаружи помещения невозможна. Негативное воздействие атмосферных осадков может привести к быстрому выходу устройства из строя.

Беседка с мангалом и барбекю может быть обустроена в саду или в отдельной зоне. Первый вариант хорошо подходит для участков с небольшой площадью. Такое расположение позволяет построить полноценную беседку с мангалом, при этом сэкономив полезное пространство.

Из каких материалов делать беседку?

На рынке представлен большой выбор стройматериалов, которые можно применить при изготовлении беседки с мангалом.

Широкое распространение получили несколько видов конструкций:

Деревянная. Отличается невысокой стоимостью материала и высокой скоростью установки. Из дерева можно построить беседки различного типа. Недостатком материала является низкая степень устойчивости к негативному влиянию окружающей среды. Во избежание образования грибка и плесени потребуется дополнительно обрабатывать древесину специализированными пропитками.
Металлическая. Отличается высокой степенью прочности и пожаробезопасности. Представляет собой изделие из профильной трубы, кованых деталей и т.д. Во избежание возникновения коррозии необходимо нанесение на металлические поверхности лакокрасочных материалов.
Каменная. Отличается высокой прочностью и устойчивостью к негативному влиянию окружающей среды. В качестве материала для строительства используется кирпич, природный камень, газоблоки и т.д. Каменная конструкция имеет большой вес и требует обустройства массивного фундамента.

Выбор стройматериалов осуществляется исходя из личных предпочтений владельца. При строительстве беседки своими руками может использоваться одновременно несколько материалов.

Создание чертежей и схем для строительства беседки

Перед тем, как построить беседку, следует подготовить подробный чертеж, который будет включать в себя все необходимые размеры. Можно подобрать как готовые проекты, так и подготовить индивидуальный. Можно подобрать дизайн по фото и добавить индивидуальные особенности. Такой подход позволит сделать уникальное сооружение.

При изготовлении чертежа следует учитывать конструктивные особенности постройки, габаритно массовые параметры сооружения, материалы для изготовления беседки, тип основания, наличие вытяжки или дымохода и т.д. В процессе строительства строго придерживаются заранее изготовленного плана.

Для примера будем разрабатывать дачную деревянную беседку с мангалом, построить которую будет сравнительно несложно. При этом она будет функциональная и отлично выглядеть. Давайте ознакомимся с размерами и конструкцией беседки:

Вид с другой стороны:

3-D моделирование процесса строительства

Шаг 1. Заливаем бетонную плиту в качестве фундамента для беседки и мангала.

Шаг 2. Возводим кирпичную стену, в районе которой будет находится барбекю. Такая стена необходима для пожаробезопасности.

Шаг 3. Сооружаем каркас беседки из бруса с квадратным сечением 200×200 мм. согласно размерам.

Шаг 4. Приступаем к строительству элеменов кровли. На балках закрепляем опоры, а на них кладем коньковый прогон.

Шаг 5. Продолжаем работу над кровлей. Теперь занимаемся возведением стропил.

Шаг 6. Кровлю кроем металлочерепицей или листовым железом.

Шаг 7. На следующем этапе работ занимаемся кладкой мангала. Все места, которые соприкасаются с деревом, изолируем минеритом или суперизолом.

После прохода дымоходом через кровлю, не забудьте сделать герметизацию, например установив мастерфлеш.

Шаг 8. Теперь можно заниматься полами. Выбирать можете на ваше усмотрение. Обычно полы делают деревянные, из террасных досок или плитки.

Шаг 9. На заключительном этапе возводим летние стены и смотрим на результат:

Вид с другого ракурса:

Вот такую модель беседки с барбекю, теперь мы будем реализовывать на практике. Конструкция совсем не сложная и с ней может справиться практически любой мастеровой человек. А чтобы осуществить кладку барбекю, потребуется обратиться к печнику или разобраться в порядовках.

Какой выбрать мангал для беседки

В зависимости от материала изготовления различают несколько видов мангалов. Это необходимо учитывать при строительстве беседки. Виды мангалов:

Металлический. Изготавливается из толстых листов стали или чугуна. Возможно изготовление металлического мангала своими руками. Широко распространены мобильные конструкции. Мангал такого типа используют в беседке и при необходимости выносят на улицу.
Каменный. Может быть изготовлен из кирпича, шлакоблока, газоблока и т.д. Устанавливается стационарно внутри сооружения. В связи с большим весом требуется обустройство отдельного фундамента.
Электрический. На рынке представлен широкий выбор готовых моделей с электрическим нагревателем. Они отличаются габаритно массовыми параметрами и характеристиками.

При подборе конструкции следует учитывать функциональные особенности мангала. Если необходимо мобильное устройство, лучше отдать предпочтение металлическому мангалу.

Как сделать мангал в беседке

Для проведения работ не требуется наличие специализированного образования. Изготовить мангал можно своими руками. Перед тем как сделать мангал в беседке необходимо составить подробный чертеж. На лист бумаги наносится эскиз с размерами будущего мангала. В дальнейшем следует строго придерживаться составленного чертежа.

Особое внимание следует уделить материалу. Для топки металлического мангала лучше выбрать стальные листы толщиной 8-10 мм. Это необходимо чтобы исключить быстрый износ стенок топки. Наружные детали можно сделать более тонкими.

Скрепление деталей осуществляется с помощью сварки. Это позволит получить прочное соединение. Для работы подойдёт сварка любого типа, предназначенная для соединения стальных заготовок.

Чертежи для строительства мангала в беседке своими руками

Стационарный мангал из кирпича остается наиболее востребованным вариантом. Обычно подобные комплексы в своем составе имеют мангал, печь и плиту. Такие комплексы достаточно сложные в изготовлении и без помощи профессионального печника не обойтись. Мы же предлагаем Вам изготовить простой мангал из кирпича, который сможет сделать любой домашний мастер, имеющий некоторый опыт работы с камнем.

Ниже предлагаем ознакомиться с проектом такого барбекю

Порядовку можно посмотреть в другой нашей статье по ссылке, а подробную инструкцию по стороительству смотрите в статье как сделать мангал своими руками

Краткая инструкция по кладке барбекю

Кладка каменного мангала выполняется декоративным или черновым материалом с последующей отделкой. Внутренние поверхности топки выполняют из огнеупорного кирпича. В качестве скрепляющего вещества применяется смесь красной глины и песка. Для кладки топки потребуется уже смесь из шамотной глины и мелкого наполнителя (песка) без примесей. Такой состав позволяет получить прочное соединение, устойчивое к высокой температуре.

Установка мангала требует обустройства вытяжки или дымохода. Это необходимо для отведения продуктов горения в атмосферу и защиты внутренних поверхностей беседки от скопления сажи. Некоторые специалисты при возведении угловой беседки с барбекю в качестве дымохода используют одну из несущих опор сооружения. Это позволяет максимально сохранить внутреннее пространство помещения.

Элементы дымохода, которые примыкают к деревянным элементам, например, к несущим балкам, обязательно проложить негорючими термоизоляционными материалами (минерит, суперизол, плита Фламма и т.п.).

При оборудовании дымохода нужно оснастить его задвижкой. Она нужна для регулировки тяги и интенсивности горения. Во избежание полного перекрывания канала, предназначенного для отвода продуктов горения, в задвижке проделывают отверстие.

Соблюдение пожарной безопасности при эксплуатации

При строительстве беседки с мангалом и её эксплуатации следует учитывать правило пожарной безопасности. Это позволит правильно эксплуатировать сооружение. Несколько правил, которые следует соблюдать:

Не устанавливать мангал с дымоходом вблизи с легковоспламеняющимися конструкциями. Искры, вылетающие из дымохода, могут привести к возгоранию.
При устройстве мангала в деревянной беседке обеспечить достаточные расстояния от вертикальных и горизонтальных поверхностей. Подверженные воспламенению конструкции следует обшить металлическими листами или теплоизоляцией.
При изготовлении беседки из дерева пропитать заготовки специализированными веществами, снижающими степень воспламеняемости материала.
Хранить дрова и другие легковоспламеняющиеся вещества вдали от поверхностей, нагревающихся до высокой температуры.

Соблюдая правила техники пожарной безопасности, удастся использовать беседку с мангалом для проведения времени на свежем воздухе.

Построить беседку с мангалом можно своими руками. Выбор конструкции осуществляется в зависимости от личных предпочтений владельца.

Беседки закрытого типа можно использовать независимо от температуры окружающей среды и погодных условий.

советы и рекомендации по строительству

Главная Полезные советы Строим беседку с мангалом

19. 07.2021

Приготовленные на углях шашлыки – вкусное блюдо, прекрасно сочетающееся с отдыхом на природе. Но даже погожим летним днём, нанизывая мясо на шампуры, приходится помнить о том, что погода переменчива. В любой момент небо может затянуть тучами, грянет ливень, и тогда приятное времяпрепровождение закончится, а запланированный пикник пойдёт насмарку.

Этого не произойдёт, если на участке установлена беседка с мангалом. Расположившись под её крышей, удастся продолжить и застольную беседу, и процесс приготовления любимых блюд, не страшась ни палящего солнца, ни дождевых струй. Однако возвести такое строение не так просто, как кажется.

Основные проблемы

Несмотря на очевидное удобство установки мангала в беседке, в ходе проектирования и эксплуатации объекта возникает немало проблем, основными из которых следует считать:

Подбор строительных материалов.
Выбор места для размещения павильона.
Обеспечение требований пожарной безопасности.

Для преодоления этих проблем приходится приложить значительные усилия и потратить дополнительные средства.

Пожарная безопасность

При строительстве деревянной беседки под мангал вам придётся столкнуться с определёнными трудностями. Недостаточно защитить павильон от возгорания, обработав древесину противопожарными пропитками. Будет необходимо:

Обустроить зону пожарной безопасности, отделав огнеупорными материалами пол, несущий каркас, стены и перекрытия.
Оборудовать вытяжку, исключающую возможность попадания искр на деревянные элементы конструкции.

В зависимости от особенностей проекта и пожеланий заказчика это можно сделать разными способами.

Особенности строительства деревянной беседки с мангалом

Сначала нужно определиться с устройством и размерами мангала. Существует множество типов жаровен, пригодных для приготовления шашлыка. Однако, с точки зрения профессиональных мангальщиков, лучше всего зарекомендовал себя так называемый быстрый мангал. Он представляет собой открытый металлический короб с колосниками, приподнятыми на некотором расстоянии от дна. В стенах между дном и колосниками проделываются отверстия для создания тяги.

Такая конструкция обеспечивает устойчивое горение угля, позволяя поддерживать оптимальную для приготовления шашлыка температуру. При желании мангал можно дополнить решётками для барбекю и подставкой для казана. Чтобы жаровня прослужила долго, для её изготовления следует использовать качественный металлический лист толщиной не менее 3 мм.

Затем необходимо выбрать место для установки мангала и защитить от огня деревянный пол, стены и другие части беседки, укрыв их негорючими жаропрочными материалами. Желаемых результатов можно добиться с помощью:

сэндвичей из металлических листов с жаростойкой прокладкой — в связи с особенностями условий эксплуатации открытого павильона рекомендуется использовать нержавеющую сталь;
терракотовой или клинкерной плитки, обладающей не только необходимой термостойкостью, но и хорошими эстетическими качествами;
силикатно-кальцевых листов (СКЛ) не содержащих вредных веществ и не боящихся огня и влаги;
стекло-магниевых листов (СМЛ). Относительно недавно появившийся материал отличается хорошей влагостойкостью и выдерживает нагрев до 1000 °C.

Как вариант допускается применять обычный кирпич, но это создаст дополнительную нагрузку на несущие конструкции.

Внимание! Даже в том случае, когда защита установлена, а требования пожарной безопасности соблюдены, источник огня рекомендуется располагать на расстоянии не ближе 1 метра от стен и перекрытий.

Находящийся в беседке мангал нужно устойчиво закрепить на высоте, удобной для приготовления пищи. Лучше всего для этих целей подходят металлические столы или подставки. Весят они относительно немного, а значит, отсутствует необходимость в сооружении фундамента. Как вариант допускается использовать блоки из пенобетона или газобетона. Лёгкие и достаточно прочные, они не создают значительной нагрузки на несущие конструкции павильона.

В случаях, когда речь идёт о строительстве деревянной беседки с мангалом, целесообразность сооружения очага, складываемого из кирпича или камня, неочевидна. Куда проще установить купольную вытяжку, подключённую к дымоходу из металлических труб, выполненному согласно действующим строительным нормативам. Чтобы не проделывать отверстие в кровле, имеет смысл вывести дымоход вбок.

Чем предпочтительнее металлические или каменные постройки

В отличие от деревянного павильона, у металлической, кирпичной или каменной беседки с мангалом есть свои достоинства и недостатки. При возведении такого сооружения существенно возрастают расходы на строительство. Это связано со стоимостью материалов и необходимостью обустройства сложного фундамента. Зато:

отпадает необходимость соблюдать дополнительные меры пожарной безопасности;
появляется возможность установки массивных жаровен, изготовленных из толстого металла, камня, огнеупорного кирпича;
снижаются затраты на обслуживание и увеличивается срок службы беседки с мангалом.

Это важно! В кирпичных и каменных павильонах очаг с жаровней можно размещать в непосредственной близости к стене, благодаря чему освобождается больше место для зоны отдыха.

Что нужно для строительства

Тем не менее, если вы хотите построить деревянную беседку с мангалом, вам потребуются, кроме уже перечисленных огнеупорных материалов, следующее:

Огнезащитные пропитки. Обработку древесины следует проводить как на этапе строительства, так и в течение всего периода эксплуатации павильона.
Винтовые столбы или сваи. С помощью этих изделий, практически на любых грунтах за исключением скальных, удаётся в кратчайшее время оборудовать прочный и устойчивый фундамент.
Классический набор строительного и измерительного инструмента – пилы, молотки, шуруповёрты, рулетки, уровни, отвесы.

Если вы не хотите потерпеть фиаско, не пытайтесь построить беседку с мангалом на глазок. Обязательно разработайте подробный проект, включающий общую планировку и указание размеров всех деталей. Только так можно достичь желаемых результатов.

Вернуться к списку

Каталог

Квалифицированные специалисты

Доступные цены

Нам не стыдно показать уже сданные объекты

Фильтр объектов

Цена:

—

Этажность: 123

Общая площадь (м²):

—

Технология: из строганного бруса

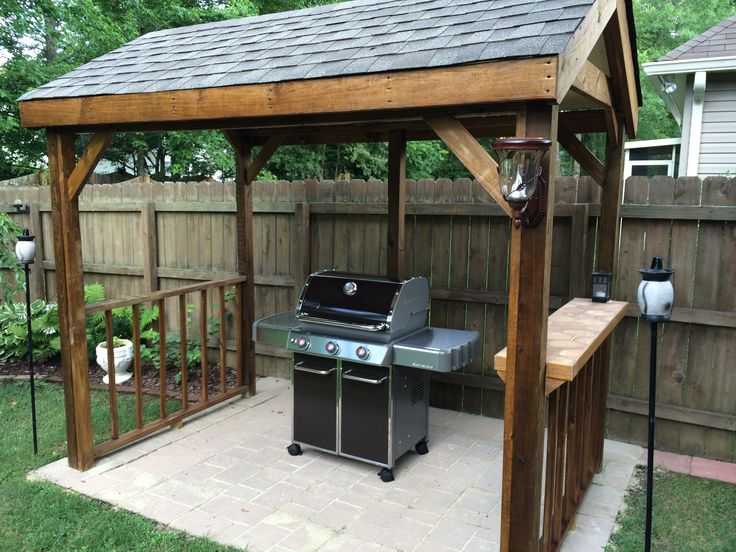

The Grillzebo: беседка для гриля своими руками

Даг Стивен — Даг — заядлый энтузиаст и знаток барбекю. Хотя он тратит большую часть своего времени на редактирование и исследования, иногда он подрабатывает тестировщиком продуктов для особенно интересных вещей, с которыми он сталкивается.

The Grillzebo: беседка для гриля своими руками0011 защищенный дом для вашего любимого гриля. Изготовление беседки может показаться сложным, но на самом деле это довольно простой процесс, требующий нескольких дней и базовых навыков работы с деревом.

Возведение навеса для вашего гриля – это больше, чем просто создание уютного места для вашей летней кухни; это также о защите от элементов . Grillzebo продлит срок службы вашего гриля, защищая его от града, снега, солнца и мусора. И не только это, но , а также также защищает гриль от непогоды.

1. Материалы для гриль-беседки

Это больше, чем просто дневной проект; Строительство беседки для гриля, скорее всего, займет несколько дней, друга, крепкие инструменты и немного ноу-хау. Для этого проекта достаточно среднего уровня деревообработки .

Что касается того, где все взять, то можно купить по частям в хозяйственном магазине, а можно купить комплект, в котором все собрано в один комплект Упаковка для беседки с грилем своими руками . Если вы выберете первое, не забудьте покупать товары осторожно, так как вам нужна точность.

Древесина

Ищите обработанные под давлением пиломатериалы , такие как сосна или красный кедр, устойчивые к гниению и заражению насекомыми. Большинство беседок для гриля, сделанных своими руками, имеют металлическую крышу, которая долговечна и устойчива, или битумную черепицу. Вот пиломатериалы, которые вам понадобятся для начала:

4 куска обработанного давлением пиломатериала 4×4, длиной 84 дюйма, для стоек
4 шт. 4×4 длиной 96 дюймов для верхних панелей
8 шт. 4×4 длиной 24 дюйма для скоб
8 шт. 2×4, длиной 65 дюймов, для стропил
2 куска фанеры 3/4 дюйма, 48 x 96 дюймов и 2 листа крыши, 17 x 96 дюймов
3 куска фанеры ¾”
10 пиломатериалов длиной 8 футов 4×4
4 пиломатериала длиной 12 футов 2×4
2 пиломатериала длиной 12 футов 1×6
1 шт. фанера ½ дюйма, 4 x 4 фута
4 куска бруса 1×6, длиной 65 ⅜”, для наличников
Битумная черепица площадью 110 кв. футов, битумная бумага площадью 110 кв. футов для крыши или металлическая кровля

Вместе с пиломатериалами вам понадобятся основные инструменты , с помощью которых вы соберете гриль-беседку своими руками или грильзебо.

Инструменты

К счастью, ваш инструмент не будет длиннее как ваш список поставок. Вот основные инструменты, которые вам понадобятся, чтобы построить беседку для гриля за несколько коротких дней.

Торцовочная пила
Уровень
Молоток
Рулетка
Каркасный квадрат
Отвертка
Шлифовальный станок
Защитные перчатки
Защитные очки
Буровое оборудование
Копатель ямы

Вам также понадобится оборудование, чтобы все склеить вместе , а также инструменты и материалы.

2. Шаги по сборке гриля

Когда вы будете готовы начать строительство, выберите место, подходящее для вашего гриля . Вы хотите, чтобы он был достаточно близко к кухне, чтобы можно было перевозить тарелки, столовые приборы и еду; в пределах расстояние крика идеально.

Фото: Эндрю Алметер

Ваша беседка для гриля не должна мешать, а не должна находиться слишком близко к чему-либо легковоспламеняющемуся, например, к пластиковому сайдингу. Наконец, проверьте строительные нормы в вашем районе, чтобы убедиться, что вы не нарушаете никаких постановлений.

Шаг 1. Установите столбы

Вы можете установить столбы беседки в существующий бетон или выкопать 3-футовые фундаменты и использовать анкеры для столбов. самый трудоемкий выбор это залить бетонную плиту для вашей новой конструкции.

С помощью доски и веревки определите размеры беседки и расположение каждой стойки. Правило 3-4-5 поможет вам сделать острые углы и идеальные диагонали.

Шаг 2. Распил и сборка пиломатериала

Ровная площадка, на которой будет стоять ваша окончательная конструкция, является идеальным местом для работы при измерении и резке пиломатериала. Когда вы совместите верхние пояса с нижним поясом фермы и прикрепите их, вы начнете видеть собранный конец вашей беседки (но убедитесь, что вы закончили всю сторону, прежде чем переходить к другому концу).

Шаг 3: Обрежьте верхние пояса

Создание крыши с помощью с уклоном 4½ , что означает, что крыша будет подниматься на 4 дюйма на каждые 12 дюймов. Чтобы получить правильный угол, совместите внешний край вашего угольника с отметками 12 дюймов и 4 дюйма.

Разрезание этого длинного угла может быть деликатным , но если вы ошибетесь, переместите и попробуйте еще раз. После того, как вы обрежете все верхние пояса с помощью торцовочной пилы под углом 20 ˚, выровняйте их, чтобы отметить прогоны с зазорами 20⅝” между каждым .

Шаг 4: Сборка ферм

Чтобы выполнить эту задачу , прикрепите верхние и нижние пояса 6-дюймовыми шурупами и обрежьте доски лямок под углом 20˚, оставив их немного длинными . Поместите доски для лямок посередине нижних поясов и отметьте, где они должны быть отрезаны, выровняв их по верхнему поясу. Закрепите фермы на пиломатериалах.

Шаг 5: Установите основания для стоек

Вырежьте 2 2×4 до 72 дюймов и выровняйте их с внешними линиями стоек, прикрепив их шурупами. Теперь у вас должна быть деревянная рама размером 72 x 87 дюймов; отцентрируйте его и отметьте места размещения постов. В зависимости от какой метод вы используете – заливка плиты, отверстия для столбов или металлические скобы – установите основание для ваших столбов и установите их .

Шаг 6: Поднятие концов

С помощью временных скоб и кольев поднимите один конец и установите стойку в металлические скобы; убедитесь, что выровняли все стороны с помощью уровня , чтобы убедиться, что все ровно, регулируя временные распорки по ходу дела .

Шаг 7. Соберите стропила и косынки

Используя брус 2×4, циркулярную пилу и торцовочную пилу, создайте стропила для поддержки крыши вашей беседки, используя косынки на каждом стыке, чтобы все было устойчиво . Стропила будут охватывать верхнюю часть беседки и поддерживать крышу и фермы.

Шаг 8. Прикрепите фермы и кровлю

Фермы удерживают фанеру, которая поддерживает битумную черепицу или металлическую кровлю , или любой другой тип кровли, который вы выбрали. Фермы располагаются на равном расстоянии друг от друга и крепятся к крыше стропильными связями.

Шаг 9: Кровля как последний штрих

После того, как фермы и стропила установлены и закреплены, уложите фанеру поперек ферм, затем толь, а затем битумную черепицу. Прибейте обшивку на обоих концах 2-дюймовыми гвоздями для . Последние штрихи .
