Датчики движения для включения света схема и принцип работы настройка: принцип работы для включения света на лестнице, схема подключения уличных для освещения, инфракрасный в квартире

Содержание

Как настроить датчик движения (чувствительность, время, освещенность)

В современном мире многие люди давно пользуются разными приборами для экономии электроэнергии. Именно такими и являются датчики движения (ДД). Потому что с их помощью можно регулировать включение и отключение света в любом помещении, доме, квартире или на улице только в тот момент, когда это нужно. Таким образом, лампочка в светильнике или фонарь во дворе не будут все время гореть без надобности.

Содержание:

1. Правила размещения

2. Чем можно регулировать детектор?

3. Настройка параметров

4. Беспроводные датчики движения

Большим спросом этот прибор пользуется не только у владельцев частных домовладений, но и широко применяется для контроля подъездных и уличных светильников, ламп на лестничных площадках. Также с их помощью можно вести видеонаблюдение. Ведь это не только удобно, чтобы без особых усилий при появлении человека в определенном месте загорался свет. А также получается экономия электроэнергии и, как следствие, личных финансов. Но если приходится первый раз самостоятельно устанавливать такую аппаратуру, то полезно будет узнать, как настроить датчик движения.

Для начала надо внимательно прочитать инструкцию. Проверить, чтобы комплектация совпадала с той, что указана в паспорте оборудования. Схема работы таких приборов очень проста. Датчик движения постоянно отслеживает помещение или прилегающую территорию с помощью инфракрасных лучей. При движении объекта идет подача сигнала (в зависимости от выставленных настроек), и происходит замыкание контактов по цепи, вследствие чего подается электричество на светильник, прожектор или лампу. Через некоторое время, при отсутствии повторных сигналов, цепь разрывается, и свет выключается.

Схемы подключения датчиков движения

Схема подключения должна быть отображена в инструкции, которая прилагается к прибору. В зависимости от модели датчика движения, подключение осуществляется двумя способами – с разрывом нулевого провода или подсоединением к светильнику напрямую. При этом фазный провод всегда имеет разрыв на контактах непосредственно самого датчика. Поэтому перед сборкой электрической цепи внимательно надо прочитать все пункты, которые описывает инструкция, чтобы правильно настроить прибор.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Для более удобного управления освещением лучше установить отдельный выключатель на датчик движения, чтобы можно было его отключить при отсутствии необходимости использования.

Есть два вида датчика движения:

Активный.
Пассивный.

К активным относятся микроволновый и ультразвуковой ДД. Их работа заключается в постоянном мониторинге помещения. При получении звуковых волн происходит срабатывание контактов и лампочка светится. Ультразвуковые менее популярны, так как при постоянном поиске движущихся предметов идет излучение волн, что при длительном воздействии может плохо отобразиться на организме человека.

Микроволновый имеет большой плюс, в отличие от ультразвукового он может вести поиск через преграды в виде стен. Поэтому находит частое применение в охранных объектах. К нему также может быть присоединена камера, чтобы в нужный момент начать видеозапись. Но в этом его и минус, потому что увеличивается вероятность ложной реакции.

Инфракрасный датчик движения срабатывает при появлении тепловых излучений. Так как человек или животное имеет определенную температуру тела, то, соответственно, они излучают инфракрасный свет. При обнаружении датчиком такого сигнала, контакты замыкаются и освещение включается. Они могут быть как пассивные, так и активные.

Принцип работы ИК датчика движения

В первом случае (пассивные) происходит постоянное слежение за температурой окружающей среды. Во втором (активные) – устанавливаются отдельно друг от друга приемник и передатчик сигнала. И когда происходит обрыв сигнала между ними, то срабатывают контакты, и включается лампа. Еще к пассивным относятся акустические ДД. Они срабатывают при хлопке, разговоре, при любом шуме, который происходит в зоне их действия.

Также возможно использование, так называемого, смешанного вида, где присутствует и активный, и пассивный элемент. Ложность срабатывания таких видов датчиков сводится к минимуму. Поэтому и цена у них на порядок выше.

Правила размещения

Для более эффективного использования и получения максимальной экономии электричества ДД надо устанавливать в тех местах, где происходит самое большое движение людей и крупных домашних животных. Это делается не только внутри помещения, но и на улице, например, во дворе собственного дома.

По виду монтажа датчики бывают:

Потолочные.
Настенные.

Принцип действия каждого из них от этого не меняется. Все зависит от местных условий. Но, тем не менее потолочные больше используются в небольших помещениях. Рекомендуется устанавливать их на высоте от 2,5 до 3 метров. Таким образом, датчик сможет охватить территорию диаметром в 10–20 метров.

Настенные датчики применяются как в помещениях, так и на открытом воздухе. Соответственно, они нашли широкое применение в электросетях наружного освещения. Высота установки таких ДД в помещении несколько ниже, чем у потолочных, и составляет 2–2,5 метра. Конечно, установить настенные датчики можно в любом месте, но специалисты рекомендуют делать это в углу помещения. Так получается больше угол обзора. Если же монтаж производится на улице, тогда нужно направить его в сторону большего движения людей.

На улице уровень монтажа может достигать 10 метров. Монтируются датчики под углом примерно 40 градусов по отношению к горизонтальной поверхности, чтобы более эффективно отслеживать территорию. Дальность работы индивидуальна у каждой модели. Но стоит учитывать, что при обширном рассеивании лучей возрастает ложность срабатывания.

Рекомендуемое размещение ДДк содержанию ↑

Чем можно регулировать детектор?

Все современные датчики движения имеют регуляторы для настройки параметров срабатывания. Они нужны для правильной работы, чтобы прибор в полном объеме выполнял свои функции. С их помощью регулируется чувствительность, освещенность, время задержки отключения. Механическим способом происходит регулировка угла установки.

В случае когда используются более старые модели ДД, возможно управление только двумя параметрами – временем задержки и чувствительностью. Тогда можно подключить отдельно датчик освещенности.

к содержанию ↑

Настройка параметров

Если правильно выставить все параметры, то экономия электрической энергии может достигать 50 процентов. Это значительный показатель при современных тарифах на энергоносители. Как правило, на последних моделях датчиков движения устанавливаются три регулятора – LUX (DAY LIGHT), TIME, SENS.

LUX отвечает за настройку порога освещенности, TIME – время задержки отключения, SENS настраивает чувствительность срабатывания.

Угол установки

При установке ДД в помещении, как правило, его размещают в самой верхней точке в углу. Таким образом, получится достигнуть наиболее правильного расположения по отношению к площади, где будет самое интенсивное движение.

Если, к примеру, датчик устанавливается в прихожей, куда можно зайти сразу с нескольких комнат или кухни, то его направляют в ту сторону, в которой лучи будут охватывать максимальную территорию. Чтобы при появлении объекта из любого прохода сработала система оповещения путем замыкания сети. На улице место и высота установки могут быть разными. Но надо смотреть, чтобы в поле работы инфракрасных лучей не попадали ветки деревьев или другие объекты, на которые реагирование датчика не желательно.

Основные параметры настройки

Естественно, что есть и мертвые зоны, куда не рассеиваются лучи, и датчик не может реагировать. Но при правильной установке они минимальны и на работу прибора не влияют.

Чувствительность

Чтобы ДД реагировал предпочтительно только на людей, регулятор с надписью SENS желательно устанавливать на средние показатели, то есть между плюсом и минусом. При неправильной настройке свет будет включаться при перемещении маленьких объектов. По желанию диапазон можно разбить на несколько секторов по 45 градусов. Так создается площадь, на которой точнее происходит обнаружение. Каждый участок имеет специальный ограничитель.

Освещенность

Этот параметр настраивается с помощью регулятора LUX. Для ненужного срабатывания датчика в светлое время суток рекомендуется установить положение на максимум. Таким образом, порог замыкания контактов находится в режиме полной темноты, когда на улице ночь или помещение без окон. В более высокой ценовой категории есть ДД с установкой времени задержки выключения. Но если не хочется переплачивать, то можно установить дополнительно фотореле.

Время задержки

Диапазон реагирования на отключение выставляется исключительно по индивидуальному желанию. Обычно это период от 1 секунды до 10 минут. В рекомендациях специалистов указывается время 50–60 секунд.

Во время первого включения датчик движения среагирует, а затем произойдет отключение на время большее, чем будет выставлено в настройках. Но при следующем срабатывании таймер будет работать в правильном режиме, согласно установленным настройкам.

Кнопки настройки на корпусе датчика

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На заметку! Для рационального и экономного использования электроэнергии надо применять светодиодные или люминесцентные лампы и фонари.

к содержанию ↑

Беспроводные датчики движения

Для автономной работы без присоединения к электрической сети используются беспроводные ДД. Их питание может осуществляться от солнечных батарей, аккумуляторов или батареек. Срок эксплуатации без подзарядки составляет от 6 до 12 месяцев. В зависимости от ценовой категории, возможны различные варианты настроек.

Так, дешевые беспроводные модели устанавливаются только в помещении. Потому что обладают слабой степенью защиты от воздействия внешних факторов. Отсутствует детектор иммунитета от домашних животных. Дальность передачи сигнала до 100 метров.

А вот дорогие экземпляры монтируются не только в помещении, но и на улице. Работают при любых климатических условиях. Неблагоприятные проявления погоды в виде дождя, снега или воздействие прямых солнечных лучей никаким образом не влияют на производительность датчика. Также присутствует настройка игнорирования объектов, вес которых до 40 килограмм (домашних питомцев). К тому же может использоваться смешанный режим работы.

Существуют модели типа «шторка». Они прослеживают узкую ограниченную площадь. Часто применяются возле дверей или окон, чтобы предотвратить несанкционированное проникновение посторонних лиц внутрь помещения.

Принцип работы заключается в передаче радиосигнала на определенной частоте к приемнику. Благодаря защищенному радиосигналу исключается возможность воздействия помех других частот. Если присутствует прямая видимость между блоком управления и датчиком движения, то расстояние передачи сигнала может достигать 500 метров.

Беспроводной датчик движения

Блок сигнализации имеет встроенный GSM-модуль с сим-картой. При срабатывании ДД, передается сигнал на блок, затем отсылается смс-сообщение на телефон, номер которого заранее внесен в память устройства. Таким образом, можно обезопасить любое помещение или, к примеру, свой гараж, находящийся далеко от дома.

Подводя итоги, можно выделить несколько правил, придерживаясь которых настраивать датчик движения своими руками будет легко и просто:

Максимально убрать все осветительные приборы, которые могут повлиять на корректную работу ДД.
Не ставить рядом нагревательные приборы, в том числе кондиционеры. Потому что любые датчики движения чувствительно относятся к движению потоков воздуха.
Установить прибор так, чтобы никакие большие предметы не заслоняли ему обзор. Тем самым можно увеличить рабочую площадь устройства.

Датчики движенияКак правильно подключать датчик движения

Датчики движенияКак выбрать и настроить лампу с датчиком движения

виды, принцип работы, схема подключения и особенности настройки

Датчики движения создавались с целью охраны различных объектов, но сегодня эти устройства активно применяются в быту. С помощью средств автоматики можно создать более комфортные условия проживания. Применяя датчики движения уличные для включения света, можно сэкономить на счетах за электроэнергию. После их установки освещение будет включаться, только если в зоне действия устройства появился человек.

Виды и принцип работы
- Инфракрасные устройства
- Ультразвуковые детекторы
Рекомендации по выбору
Монтаж датчика своими руками
Настройка сенсора
- Угол наклона и чувствительность
- Уровень освещенности и время задержки

Виды и принцип работы

Детекторы классифицируются по двум основным признакам — способу регистрации входящего сигнала и принципу работы. В соответствии с первым видом классификации устройства могут быть пассивными и активными. Наиболее простой конструкцией обладают пассивные, так как они состоят только из элемента, регистрирующего движение. Конструкция активных приборов предполагает наличие приемника и излучателя.

Инфракрасные устройства

Эта группа сенсоров может ассоциироваться с термометром направленного действия. Безусловно, это довольно грубое описание принципа работы устройства, но отражающее суть процесса. Устройство инфракрасного типа сработает в случае появления в зоне его видимости источника тепловой энергии. Для корректной работы прибора его предстоит настроить. Даже когда

температура тела взрослого человека и ребенка одинакова, правильно откалиброванный датчик воспримет их в качестве двух разных объектов.

Если же устройство отрегулировано по минимуму, то оно может срабатывать при появлении домашних животных. В большинстве моделей настройка выполняется вручную, но это не должно стать серьезной проблемой. Следует заметить, что именно инфракрасные датчики получили широкое распространение.

Ультразвуковые детекторы

Область их использования — охрана различных объектов. Эти устройства являются активными в отличие от инфракрасных датчиков. Принцип их работы заключается в фиксации отраженного сигнала от объектов, находящихся в зоне видимости. При перемещении одного из них или в момент появления нового «сохраненная» детектором картинка меняется, что приводит к его срабатыванию.

Ультразвуковые приборы постоянно находятся в активном состоянии и посылают с определенной частотой сигнал, анализируя затем его отражение. Стоимость таких девайсов выше в сравнении с инфракрасными, что и сделало их менее популярными.

Также есть еще микроволновые сенсоры, сканирующие зону видимости постоянно. Это делает их максимально эффективными, ведь любое движение будет замечено. Однако крайне высокая стоимость делает их применение в быту нерентабельным.

Монтаж датчика своими руками

В домашних условиях можно использовать самую простую схему подключения датчика движения для освещения, подсоединив его в разрыв фазного проводника. Она будет максимально эффективной в помещении без окон. Для решения поставленной задачи фазный и нулевой провода подключаются к клеммам L и N датчика соответственно. Выходной контакт сенсора соединяется с одним проводником лампы, а второй — с нейтралью.

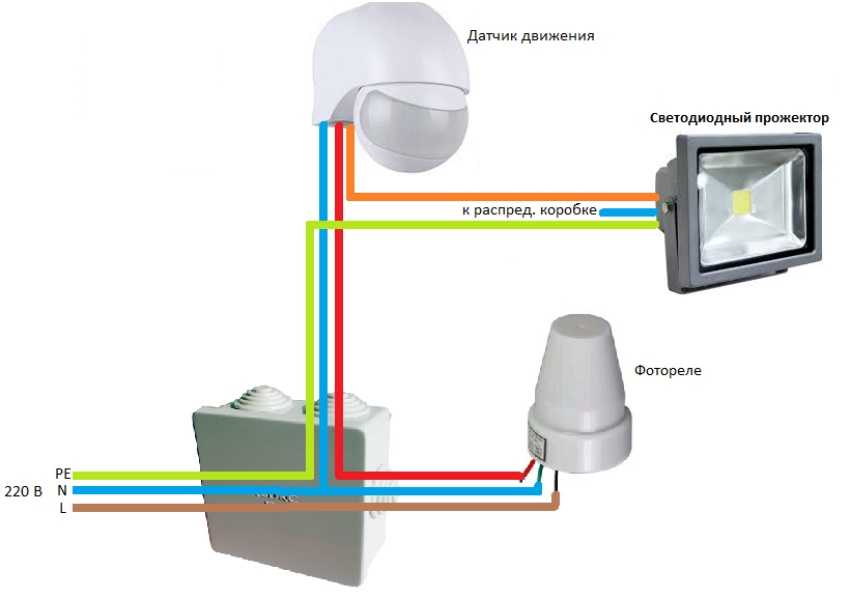

Если детектор планируется разместить в помещении с окнами или на улице, то стоит добавить в схему выключатель либо фотореле. Это позволит избежать включения освещения днем. Оба устройства подключаются в разрыв фазного проводника. Если владелец дома хочет полностью автоматизировать процесс включения света, то стоит использовать фотореле.

Однако все эти схемы имеют один недостаток — освещение не будет включаться на длительное время. Например, если смонтирован датчик движения для включения света на лестнице и возникает необходимость проведения ремонтных работ вечером, то придется постоянно двигаться. Чтобы избежать этого, можно параллельно сенсору подсоединить выключатель.

Настройка сенсора

После завершения монтажных работ датчик движения необходимо откалибровать. Практически все параметры устройства настраиваются с помощью небольших поворотных регуляторов. Так как сегодня довольно высокой популярностью пользуются сенсоры со встроенным датчиком освещенности, то говорить о настройке прибора стоит на их примере.

Угол наклона и чувствительность

Если сенсор закреплен на стене, тогда в первую очередь необходимо выставить требуемый угол наклона. Он выбирается так, чтобы обеспечить максимальную зону контроля. В этом вопросе сложно дать точные рекомендации, так как все зависит от условий размещения используемой модели. Оптимальной высотой монтажа детектора является 2,4 м.

На импортных устройствах этот регулятор чаще всего обозначен буквами SEN. Регулировка является бесступенчатой, поэтому параметр можно плавно менять от минимального к максимальному. Пожалуй, именно настройка этого показателя является наиболее сложной. Если ошибиться при калибровке, то датчик будет срабатывать даже при появлении в поле видимости животных.

Алгоритм регулировки следующий:

Выбирается минимальное значение, после чего проверяется работа сенсора на домашних питомцах.
Если устройство сработало, тогда чувствительность снижается.

Уровень освещенности и время задержки

Модели детекторов отличаются диапазоном задержки выключения. Чаще всего этот показатель составляет от 3 до 900 секунд. Серьезных проблем с настройкой возникнуть не должно, так как рядом с регулятором находится шкала. В результате владельцу дома остается лишь выбрать нужное время задержки и установить его. Чаще всего регулятор освещенности обозначается LUX. Настраивать сенсор нужно вечером, медленно поворачивая регулятор из максимального положения к минимальному, пока освещение не отключится.

К комфорту человек привыкает быстро. Многие пользователи после установки одного датчика движения решают автоматизировать всю систему освещения дома и участка. При выборе детектора необходимо внимательно изучить его технические характеристики. С подключением устройства проблем возникнуть не должно, так как это довольно простой процесс.

Как работают датчики движения: руководство

Датчик движения или детектор движения — это электронное устройство, использующее датчик для обнаружения находящихся поблизости людей или объектов. Датчики движения являются важным компонентом любой системы безопасности. Когда датчик обнаруживает движение, он отправляет предупреждение в вашу систему безопасности, а в более новых системах — прямо на ваш мобильный телефон. Если вы подписались на службу мониторинга тревог, датчики движения можно даже настроить для отправки предупреждения вашей группе мониторинга.

Датчики движения обычно используются для:

Обнаружения, когда потенциальный злоумышленник находится рядом или внутри вашего дома или офиса.
Предупреждать вас, если люди входят в запретные зоны. В доме это может быть подвал или гараж.
Экономьте энергию, включая освещение в помещении только тогда, когда это необходимо.

Существует два широко используемых типа датчиков движения: активные ультразвуковые и пассивные инфракрасные (PIR).

Активные ультразвуковые датчики и пассивные инфракрасные датчики являются двумя наиболее распространенными технологиями датчиков движения, обе из которых известны своей точностью и надежностью.

Активные ультразвуковые датчики излучают ультразвуковые волны с частотой выше диапазона человеческого слуха. Эти волны отражаются от объектов в непосредственной близости и возвращаются к датчику движения. Преобразователь внутри сенсора действует как путевая точка для сигнала — он посылает импульс и принимает эхо. Датчик определяет расстояние между собой и целью, измеряя время между отправкой и получением сигнала. Большинство датчиков движения позволяют настраивать чувствительность, то есть они не срабатывают, если расстояние до объекта слишком велико. Если полученный сигнал находится в пределах заданных параметров, датчик движения сработает, предупредив вас о том, что кто-то или что-то находится рядом с датчиком.

Датчики движения, установленные в точках входа, таких как окна и двери, могут быть настроены на срабатывание охранной сигнализации. Дверные и оконные датчики установлены специально для обнаружения злоумышленника, поэтому вам не придется иметь дело с ложными тревогами или чрезмерными уведомлениями.

Ультразвуковые датчики могут обнаруживать объекты независимо от их цвета, типа поверхности или типа материала (т. е. металлический или неметаллический). Они могут даже обнаруживать полупрозрачные объекты, хотя это обычно используется в промышленных целях.

Пассивные инфракрасные датчики обнаруживают колебания инфракрасной энергии, которую люди, животные и объекты выделяют в виде тепла.

Датчики PIR немного сложнее, чем активные ультразвуковые датчики, но результат тот же.

Стены, полы, лестницы, окна, машины, собаки, деревья, люди — что угодно — излучают некоторое количество тепла. Инфракрасные волны могут определять температуру. Инфракрасные датчики движения обнаруживают присутствие человека или объекта, обнаруживая изменение температуры в заданной области.

Давайте используем камеру обнаружения движения, чтобы проиллюстрировать, как это работает, хотя любой ИК-датчик движения работает одинаково.

В PIR-камере есть два датчика. Когда вокруг никого нет, PIR-камера обнаруживает окружающее ИК-излучение от фоновых объектов, таких как стены и двери. Когда человек (или животное, объект и т. д.) проходит мимо камеры, первый датчик перехватывает их тепловую сигнатуру, активируя камеру, которая включает сигнал тревоги и отправляет вам предупреждение. Если объект случайно покинет поле зрения камеры, сработает второй датчик, отметивший резкое падение температуры.

Датчик движения PIR использует эти изменения температуры для обнаружения присутствия человека или объекта. Как и активные ультразвуковые датчики, ИК-датчики можно настроить так, чтобы они игнорировали небольшие изменения в ИК-излучении, поэтому вы можете ходить по дому или на работе, не активируя сигнализацию днем и ночью.

Существует несколько менее часто используемых технологий датчиков движения.

Томографические датчики движения состоят из нескольких узлов. Узлы соединяются вместе, образуя ячеистую сеть. Эти датчики обнаруживают присутствие человека или объекта при разрыве связи между двумя узлами.

Вибрационные датчики движения обнаруживают людей и предметы по небольшим вибрациям, вызванным такими вещами, как шаги.

Микроволновые датчики движения излучают микроволновые импульсы. Подобно активному ультразвуковому датчику, микроволны отражаются от объектов и возвращаются к датчику. На самом деле они охватывают большую площадь, чем датчики PIR, но более восприимчивы к электронным помехам.

Некоторые датчики движения считаются «двойными», поскольку они объединяют два типа датчиков в одной системе. Активные ультразвуковые датчики и датчики PIR часто объединяют в один блок с целью повышения точности обнаружения. Вы всегда можете поговорить со своим установщиком сигнализации, чтобы убедиться, что ваши датчики движения являются наиболее подходящими вариантами для вашего дома или бизнеса.

Датчики движения имеют ограниченный радиус действия. Обратитесь к профессионалу, чтобы определить, где лучше всего установить их, чтобы обеспечить максимальную защиту.

Типичные датчики движения имеют радиус действия до 80 футов, а это означает, что один датчик движения, вероятно, не покроет длинный коридор или открытое рабочее пространство. Вы можете нанять охранную компанию, например Bay Alarm, для установки вашей системы безопасности. Наши монтажники рассмотрят планировку вашего помещения, чтобы определить, где именно разместить датчики движения. Как и в случае с камерами видеонаблюдения, пожарной и охранной сигнализацией, наша цель — обеспечить максимальную безопасность вашего дома или бизнеса, размещая устройства и компоненты в наиболее стратегически важных местах.

После установки агент безопасности интегрирует датчики в вашу систему охранной сигнализации. У вас будет быстрый доступ ко всей вашей системе безопасности с телефона с помощью одного из двух приложений: SureHome by Bay Alarm или Bay Alarm Access.

Если вы решите пойти по пути самодельной безопасности, обязательно следуйте инструкциям, прилагаемым к датчику. Вот несколько советов по установке датчиков движения дома или в офисе:

Установите датчики рядом с входными дверями. Вы можете купить датчики движения, разработанные специально для дверей и окон.

Разместите их в местах с интенсивным движением. У вас больше шансов поймать злоумышленника, если вы установите датчик в коридоре, на лестничной клетке или в другом месте, через которое должны пройти люди. Также разумно размещать датчики рядом с комнатами с особо ценными вещами, куда воры могут зайти в первую очередь.

Не устанавливайте датчики PIR рядом с источником тепла. Датчики PIR анализируют колебания температуры в заданной области и могут вызвать ложную тревогу, если они установлены слишком близко к вентиляционному отверстию, печи или камину.

Не блокируйте датчик. Датчики не будут работать должным образом, если им будут препятствовать. Поначалу препятствие может быть неочевидным. Например, если вы устанавливаете свет с датчиком движения в своем доме над подъездной дорожкой, ваш припаркованный автомобиль может помешать его способности обнаруживать движение на тротуаре или на улице. Попробуйте установить датчик в месте, где окружающая среда свободна.

После завершения установки протрите сенсор от пыли и мусора, чтобы объектив не закрывался, и периодически очищайте его после этого.

Примечание: Домашние мастера! Интеллектуальные датчики движения с поддержкой Z-Wave подключаются к вашему телефону для быстрого доступа и немедленных уведомлений. Если вы только начинаете строить умный дом или у вас уже есть десятки подключенных устройств, датчики движения с поддержкой Z-Wave станут достойным дополнением к вашей системе. (Если вы не знакомы с технологией Z-Wave, мы ранее опубликовали подробную статью, в которой обсуждается, что такое технология Z-Wave и как она работает).

Настройте параметры чувствительности датчика, чтобы вас не засыпали предупреждениями и тревогами.

Вероятно, вы не хотите, чтобы ваш телефон взрывался уведомлениями о движении только для того, чтобы узнать, что это просто домашний питомец, прогуливающийся по комнате. Один из наших специалистов по безопасности может настроить параметры уведомлений детектора по вашему вкусу.

Если это самостоятельная установка, вам придется настроить параметры самостоятельно. См. инструкции к датчику движения. Скорее всего, он поставляется с приложением. После того, как вы загрузите приложение, вы можете изменить настройки, чтобы они были более или менее чувствительными.

Все еще не купили датчики движения? Изучите типы настроек и функций, предлагаемых различными датчиками. Некоторые из них больше похожи на датчик типа «установил и забыл» с минимальными настройками, в то время как другие датчики полны функций, на настройку которых вы можете потратить много времени. Выберите тот, который лучше всего подходит вам, или поговорите со специалистом в Bay Alarm, чтобы узнать больше.

Датчики движения являются неотъемлемой частью любой системы безопасности: они представляют собой один из лучших способов обнаружения злоумышленников и других подозрительных действий. Если вы готовы повысить безопасность своего дома или бизнеса, звоните нам! В Bay Alarm мы защищаем таких же людей, как и вы, уже более 75 лет.

Управление освещением | Министерство энергетики

Энергосбережение


Элементы управления освещением помогают экономить энергию и деньги, автоматически выключая свет, когда он не нужен, уменьшая уровень освещенности, когда полная яркость не нужна, или иным образом контролируя освещение в вашем доме и вокруг него.

Общие типы управления освещением включают:

Диммеры
Датчики движения, датчики присутствия и фотодатчики
Таймеры.

Прежде чем покупать и использовать какие-либо элементы управления освещением, полезно понять основные термины и принципы освещения.

Кроме того, это помогает изучить варианты дизайна внутреннего и наружного освещения, если вы еще этого не сделали. Это поможет сузить выбор.

Диммеры

Диммеры обеспечивают переменное внутреннее освещение и могут управляться вручную, с помощью таймеров или датчиков. Когда вы затемняете лампочки, это снижает их мощность и выходную мощность, что помогает экономить энергию.

Диммеры, как правило, недороги и могут увеличить срок службы некоторых типов лампочек, а также обеспечить некоторую экономию энергии при использовании света на пониженном уровне. Однако при освещении лампами накаливания диммирование снижает световой поток или яркость больше, чем мощность, что делает лампы накаливания менее эффективными, поскольку они затемняются.

Диммеры и светодиоды

Многие светодиодные (LED) лампочки можно использовать с диммерами, но они должны быть предназначены для затемнения. На упаковке или сопроводительных инструкциях будет указано, поддерживает ли продукт диммирование.

Диммеры и КЛЛ

В отличие от ламп накаливания, КЛЛ не становятся менее эффективными при регулировке яркости. Некоторые КЛЛ совместимы со стандартными диммерами, что будет указано на упаковке. Другие требуют специальных диммирующих балластов и патронов для ламп. Люминесцентные диммеры — это специальные светильники и лампы, которые обеспечивают еще большую экономию энергии, чем обычные люминесцентные лампы. Не рекомендуется диммировать КЛЛ, не предназначенную для работы с диммерным выключателем, так как это может значительно сократить срок ее службы.

Вы можете заменить лампочки в люминесцентных светильниках, а не заменить их.

Датчики движения

Датчики движения автоматически включают свет при обнаружении движения и выключают его через некоторое время. Они особенно полезны для наружной безопасности и общего освещения.

Поскольку вспомогательное освещение и некоторые лампы безопасности необходимы только в темное время суток и в присутствии людей, лучшим способом управления может быть комбинация датчика движения и фотодатчика.

Датчики присутствия

Датчики присутствия обнаруживают активность внутри определенного помещения. Они обеспечивают удобство, автоматически включая свет, когда кто-то входит в комнату, и экономят энергию, выключая свет в комнате или уменьшая светоотдачу, когда пространство пустует. Датчики присутствия должны быть расположены там, где они будут обнаруживать людей или их активность во всех частях помещения.

Ультразвуковые датчики обнаруживают звук, а инфракрасные датчики обнаруживают тепло и движение. Помимо управления окружающим освещением в комнате, они полезны для рабочего освещения, например, над кухонными стойками. В таких приложениях рабочее освещение включается, например, при движении человека, моющего посуду, и автоматически выключается после того, как человек покидает помещение.

Фотосенсоры

Вы можете использовать фотодатчики для предотвращения включения света в дневное время. Это может помочь сэкономить энергию, потому что вам не нужно помнить, чтобы выключить свет.

Фотодатчики определяют условия внешней освещенности, что делает их полезными для всех типов наружного освещения. Эти светочувствительные элементы управления могут быть менее эффективными внутри дома, поскольку потребности в освещении зависят от активности жильцов, а не от уровня окружающего освещения. Однако многие светодиодные ночники имеют встроенную функцию, которая делает их эффективными и простыми в использовании.

Таймеры

Таймеры можно использовать для включения и выключения света в определенное время. Ручные таймеры подключаются к электрической розетке для управления такими объектами, как лампы или световые гирлянды. Программируемые цифровые таймеры, которые могут выглядеть как цифровые термостаты, автоматизируют внутреннее или наружное освещение.

Программируемые таймеры не часто используются отдельно для наружного освещения, потому что таймер может часто сбрасываться из-за сезонных колебаний продолжительности ночного времени. Однако их можно эффективно использовать в сочетании с другими элементами управления. Например, наилучшей комбинацией для эстетического освещения может быть фотодатчик, который включает свет вечером, и таймер, который выключает свет в определенный час ночи (например, в 23:00).

Для внутреннего освещения таймеры полезны, чтобы придать пустующему дому вид обжитого. Тем не менее, они могут иметь ограниченное применение в жилом доме, потому что они не реагируют на изменения в вашей повседневной деятельности.

Использование таймеров с КЛЛ и светодиодным освещением

Регуляторы времени хорошо работают со светодиодными и компактными люминесцентными лампами, так как они не прерывают электрическую цепь. Это особенно верно для ручных таймеров, которые используют контакты для установки времени включения и выключения. При использовании программируемого цифрового таймера проверьте этикетку на упаковке, чтобы убедиться, что он совместим с типом освещения, которое вы хотите использовать.
