Датчик движения подключение: схемы подключения двух видов датчиков

Содержание

схемы подключения двух видов датчиков

Датчиком движения называется электронное инфракрасное устройство, обнаруживающее перемещение живых существ и включающее питание освещения и других электронных устройств. Чаще всего такие датчики монтируют для освещения, но могут применяться для других целей, например, включения звуковой сигнализации.

Датчик движения функционирует по принципу электрического выключателя. Обычный электрический выключатель мы включаем и выключаем механически рукой, а датчик движения включается автоматически, реагируя на движение, и выключается автоматически при прекращении движения.

Датчик движения используют совместно с освещением, а также на включение звуковой сигнализации, на открытие дверей, как например, двери супермаркета, и т.п.

Типы датчиков движения

По месту расположения:

Периметрические, используются на улице.
Периферийные.
Внутренние.

По принципу действия:

Ультразвуковые – реакция на волны звука повышенной частоты.
Микроволновые – реагируют на радиоволны высокой частоты.
Инфракрасные – используют излучение теплоты.
Активные – оснащены приемником и передатчиком.
Пассивные – без передатчика.

По виду срабатывания:

Тепловые – срабатывают при изменении температуры.
Звуковые – действуют на колебания воздуха.
Колебательные – срабатывают на действие магнитного поля.

По конструкции:

1-позиционные – оснащены передатчиком и приемником в одном корпусе.
2-позиционные – приемник и передатчик в разных корпусах.
Многопозиционные – оснащены несколькими блоками.

По типу монтажа:

Многофункциональные.
Комнатные.
Наружные.
Накладные (настенные).
Потолочные (для подвесного потолка).
Врезные (для офисов).

Принцип действия

Принцип работы не вызывает трудностей для понимания, и является простым. Детектор обнаруживает объект, выдает сигнал на реле, которое замыкает цепь, лампочка загорается.

Подключение датчиков движения на примере

Чтобы лучше понять, как работает датчик движения, проведем опыт с подключением к лампочке. Для этого нам понадобится:

Датчик движения.
Электрическая вилка.
Отвертка индикаторная для поиска фазы.
Электрический патрон.
Лампочка.
Винтовой зажим.
Провод.
Зачистной инструмент.

Сначала сделаем подключение лампочки напрямую в розетку, а потом в разрыв цепи подключим датчик движения для того, чтобы понять работу датчика.

Берем электрический провод и подключаем концы к вилке. Для зачистки провода используем специальный зачистной инструмент, которым удобно пользоваться. С противоположной стороны устанавливаем патрон. Вкручиваем лампочку.

С помощью индикаторной отвертки определяем, где в розетке фаза. Вставляем вилку в розетку и убеждаемся, что лампочка горит. Теперь нужно в разрыв провода установить датчик движения. Отключаем электропитание и разрезаем обе жилы. Зачищаем концы проводов.

Теперь наша задача установить датчик в разрыв питающего провода. Нужно подвести к датчику согласно инструкции, ноль для его питания, и фазу пропустить через датчик на лампочку. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Соединяем по этой схеме. Берем винтовой зажим и соединяем.

На самом датчике есть два реостата. Один реостат отвечает за время суток. Его можно использовать не только на освещение, но и на включение других устройств. На левом регуляторе слева от него нарисовано солнце, а справа нарисована луна. То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Если мы датчик будем использовать ночью для освещения, то датчик переключаем в режим темного времени суток.

Для нашего опыта проверки включим в режим светлого времени суток, так как делаем проверку при свете. Второй датчик отвечает за время отключения. Мы можем установить его на минимум, и он будет выключаться через 5 секунд, либо установить на максимум, то есть, увеличить время с момента прекращения движения. Теперь включаем вилку в розетку, согласно ранее установленной полярности. Производим движение рукой, датчик включает лампу. Теперь не совершаем никаких движений, проходит несколько секунд, датчик выключается. Подключение датчиков движения происходит подобным образом.

Схемы подключения

Подключение датчиков движения осуществляется по обычной схеме замыкания и размыкания цепи лампочек. Если необходимо постоянное освещение, но при этом ничего не двигается, то в схему включают параллельно датчику движения обычный выключатель. При включении выключателя свет будет гореть за счет обходной цепи. При отключении выключателя контроль освещения перейдет к датчику движения.

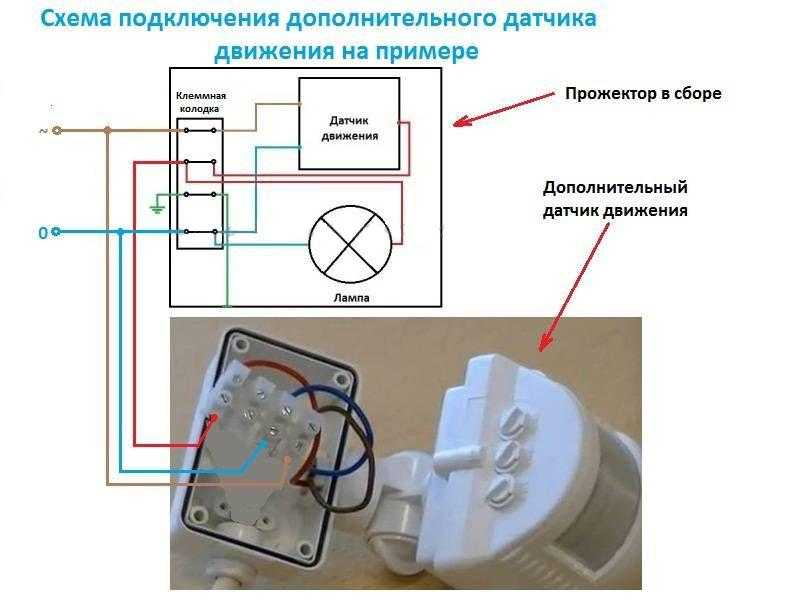

Подключение датчиков движения (несколько)

Чаще всего бывает, что форма помещения не позволяет охватить все его пространство одним датчиком, например, за поворотом в коридоре. В этом случае располагают несколько датчиков, и подключают их по параллельной схеме. В результате срабатывания любого датчика, цепь замыкается, и напряжение подается к приборам освещения. При таком способе соединения нельзя забывать о том, что лампы освещения и датчики необходимо подключать от одной фазы. В противном случае произойдет короткое замыкание.

Датчики движения располагают таким образом, чтобы угол обзора образовался наибольшей величины по направлению на предполагаемую область движения объектов. При этом окна, двери и интерьер помещения не должны экранировать и мешать работе датчика.

Датчики движения имеют свойство допустимой длительной величины мощности от 500 до 1000 ватт. Поэтому они имеют ограничение по использованию с высокой нагрузкой.

При необходимости включения многих мощных приборов освещения, подключение датчиков движения производится через магнитный пускатель.

При приобретении датчика, в его комплекте смотрите инструкцию по установке и настройке. Обычно на корпусе указывают схему устройства. Под крышкой датчика есть колодка для подключения, и видны три контакта по цветам. Провода подключают с помощью зажимов. Если кабель многожильный, то используют втулочные наконечники.

Особенности подключения

Электрический ток поступает на датчик по двум проводникам: коричневый – фаза, и синий – ноль. Из датчика фаза идет на один контакт лампочки. Другой конец лампы подключается к клемме ноля.

При возникновении движения в контрольном месте датчик срабатывает и замыкает контакты реле, которое подает фазу на светильник.

В клеммной колодке есть винтовые зажимы, поэтому провода подключают с наконечниками. Провод фазы рекомендуется подключать по схеме, указанной в инструкции.

Подключение датчиков движения сопровождается некоторыми особенностями:

После соединения проводки закрывают крышку и переходят к подключению проводов в распредкоробке.
В коробку подводится 9 проводов: 2 – от лампы, 3 – от датчика, 2 — от выключателя, 2 – ноль и фаза.
Провода на датчике: коричневый (белый) – фаза, синий (зеленый) – ноль, красный – подключение к сети.
Соединение проводов производят следующим образом: провод фазы (коричневый) соединяют с коричневым (белым) проводом фазы датчика и проводом от выключателя. Провод нуля питающего кабеля соединяют с нулем датчика и нулем лампы освещения.
Остались три провода – красный от датчика, коричневый от лампы и второй провод от выключателя. Их соединяют.

Датчик подключен к освещению. После подачи питания датчик показывает свою реакцию на движение, тем самым замыкая цепь освещения.

Инструкция по монтажу

Мы разобрались со схемой подключения и принципом действия. Теперь остался важный и последний этап работы — разобраться с монтажом датчика движения.

Чтобы самостоятельно осуществить монтаж и подключение датчиков движения к питающей сети, необходимо следовать по определенному порядку:

Выбрать схему подключения (один датчик, либо несколько, с выключателем или без него и т. д.).
Определить самое подходящее место и направление для монтажа датчика движения. Обычно датчик закрепляют на потолке, либо в углу помещения. При уличном монтаже нужно смотреть по обстановке. Основным параметром является угол обзора датчика. Необходимо выбрать самое подходящее место для расположения корпуса датчика таким образом, чтобы не было мертвых зон (места, которые датчик не охватывает своим действием). Для этого рекомендуется применить опоры фонарей или несущую стену здания.
В распределительном щите отключить электричество для того, чтобы обеспечить безопасность при подключении проводов.
По выбранному варианту схемы выполнить подключение трех проводов к контактам корпуса датчика и в корпусе прибора освещения. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы. При неправильном подключении ноля и фазы вы подвергаете себя опасности, а также навредите электропроводке, поэтому при подключении нужно работать аккуратно и осторожно.
На корпусе датчика нужно настроить регуляторы, выбрать их оптимальные настройки. На корпусе датчика могут быть несколько распространенных регуляторов: Lux – уровень света для срабатывания, Time – задержка по времени выключения освещения, Sens – чувствительность сенсора датчика, Mic – уровень шума для срабатывания датчика. Эти настройки в каждом случае индивидуальны.

Подключение двухпроводного датчика движения

Обычно такие приборы устанавливают на место включателя, для чего требуется стандартный подрозетник. При этом сам датчик врезается в фазный провод, который постоянно находится под напряжением. Точь-в-точь, как выключатель. То есть прибор, отслеживающий движение, будет находиться между лампочкой и автоматом на 220 вольт.

Сразу оговоримся, что устанавливать такую схему надо отдельно от общей осветительной сети. Вот почему в комплектацию прибора надо добавить распредкоробку и автомат. Последний устанавливается в распределительном щите. От него же в сторону места установки датчика проводится электрический контур из трёхжильного кабеля сечением 3х1,5 мм. А вот до места монтажа датчика надо протянуть двухжильный кабель 2х1,5 мм.

Высота монтажа датчика – 1,2-2 м Источник stroy-podskazka.ru

Сам прибор нужно установить на стену на высоте 1,2-2,0 м. Обратите внимание на тот факт, что этот вариант отличается от тех, которые устанавливаются при входе в подъезд или проходных коридорах. Последние подвешиваются по самый потолок. И подключаются они по-другому. И ещё один момент – место монтажа должно располагаться так, чтобы открывающиеся двери не смогли закрыть обзор. Это важно. Производители также не рекомендуют проводить монтаж над радиаторами отопления или другими нагревательными элементами.

Итак, в распредкоробку должны войти сразу три кабеля:

от автомата;
от светильника;
от датчика.

На светильник выводится трёхфазный кабель.

Теперь само подключение датчика движения, а точнее его схема. В первую очередь соединяются между собой нулевые жилы от автомата и светильника. Далее заземляющий контур этих же элементов, если таковой присутствует. Теперь силовые жилы:

автомат-датчик;
датчик-светильник.

Схема подключения двухпроводного датчика движения Источник dompokrov.ru
Следующий этап – подключение датчика движения для освещения. Здесь проще простого, главное – внимательность. Ту жилу, которая соединяется с лампочкой, надо подключить к клемме, где лампочка и нарисована. На некоторых приборов стоит знак «нагрузки». Другую к клемме, обозначенной буквой «L». После чего подключённое изделие надо установить в подрозетник и закрыть декоративной планкой.

Остаётся только провести настройку датчика движения. Что для этого надо сделать. На лицевой панели есть три или четыре флажка:

Первый из них надо установить в режим автоматики, то есть с указателем на букву «А».
Второй флажок настраивает чувствительность на движение. К примеру, чтобы свет не включался в дневное время суток.
Третий флажок задаёт время отключения. То есть, когда движение прекращается, светильник должен отключиться, к примеру, через 30 секунд.

В принципе, это все, что связано с подключением и настройкой. Каковы преимущества двухпроводного датчика движения:

простота монтажа и настройки;
есть возможность включать свет вручную;
высокая универсальность изделия.

Что касается недостатков, то он единственный. Двухпроводные модели плохо работают со светодиодами и энергосберегающими лампочками. Они иногда очень сильно мерцают.

Правила настройки датчика движения Источник pp.userapi.com

Ложное срабатывание

Со временем инфракрасный датчик может начать «самостоятельную жизнь». Независимо от того, есть ли движение в помещении или нет, он самопроизвольно включает и выключает освещение. Ложные срабатывания могут быть вызваны как прямыми, так и косвенными причинами. Это могут быть мощные тепловые потоки, исходящие от различного обогревательного оборудования, или струи холодного воздуха кондиционеров. Поэтому при установке прибора следует избегать близкого соседства с системами вентиляции и кондиционирования. На мультилинзу не должны попадать прямые солнечные лучи, которые могут сбивать настройки детектора.

Принцип работы ИК детектора:

Вызывать непроизвольные выключения или наоборот включения освещения, может чрезмерное загромождение зоны обзора прибора мебелью или другими габаритными предметами. Также повышенная чувствительность ДД будет причиной его срабатывания от перемещения домашних животных и даже летающих попугайчиков. Чтобы этого не происходило, датчик устанавливают в месте максимального доступа ко всему внутреннему пространству помещения и уменьшают уровень чувствительность поворотом винта SENS против часовой стрелки.

Подключение трёхпроводного датчика движения

Само название уже говорит о том, что в этом приборе три клеммы подключения. На рынке он представлен большим ассортиментом, где есть и недорогие экземпляры, и с высокой ценой, которая нередко отпугивает покупателей. Все модели по принципу работы и схеме подключения друг от друга не отличаются. Просто в производстве дорогих датчиков используют более качественные детали и элементы.

Перед тем как приобрести трёхпроводной датчик движения для освещения, рекомендуется обратить внимание на такую характеристику как влагозащищённость. Она обозначается двумя латинскими буквами – «IP». Если прибор будет устанавливаться внутри помещения или под навесом, то подойдёт маркировка IP44. Если датчик движения решено установить под открытым небом, то оптимальный вариант – IP65. Соответственно, чем выше показатель влагозащищённости, тем дороже сам прибор.

Ещё одна характеристика, на которую надо обращать внимание. Это температура эксплуатации. Основная масса датчиков рассчитана на работу при температуре не ниже -20С. При более низких температурах он начинает «глючить».

Что касается схемы подключения датчика движения к лампе, то их две: без включателя и с ним. Рассмотрим каждую позицию по отдельности.

Трёхпроводные датчики движения Источник pobetony.ru

Смотрите также: Популярными проектами модульных домов

Схема подключения без выключателя

Как и в предыдущем случае, для подключения понадобятся провода и распредкоробка:

В последнюю от автомата заводят три жилы: фазу, ноль и заземление.
Сюда же вводят три жилы от светильника, если его корпус металлический, и две, если из непроводникового материала.
И трёхжильный кабель для датчика движения.

В первую очередь между собой надо соединить три нулевых жилы от разных кабелей. Между собой соединяются жила заземления от автомата и «земля» от светильника.

А вот теперь надо правильно соединить фазные жилы. Здесь последовательность такая:

сначала соединяются фаза от автомата с фазой от датчика движения;
затем вторая жила, она же выходная, от датчика с фазным контуром светильника.

Обратите внимание, что у прибора движения три клеммы, две из которых предназначаются для фазных жил. Получается, в принципе, как и у двухпроводного. То есть сам прибор становится как бы промежуточным звеном в системе фазного питания.

Здесь важно правильно подключить датчик движения. Итак, снимая заднюю крышку, которая закреплена двумя саморезами, можно обнаружить клеммную коробку. От неё внутрь идут три жилы разного цвета: коричневая, синяя и красная. Первая соединена с клеммой, обозначенной буквой «L». Вторая с «N» и третья с «А».

С «N» понятно, это ноль. «L» – это клемма для входящей фазной жилы, то есть идущей от автомата. «А» – это тоже фазная клемма, только выходящая. К ней подключают провод, идущий от лампочки.

Схема подключения трёхпроводного датчика без выключателя Источник www.syl.ru

Внимание! Не во всех девайсах цветовое оформление проводов совпадает с обозначениями клемм. Поэтому обязательно вскрывайте крышку и убеждайтесь, что это так или нет. В любом случае за основу подключения надо брать буквенное обозначение клемм, а не цвет проводов.

Эту схему можно использовать, не устанавливая распредкоробку. Для этого все соединения проводят на клеммах датчика движения. Обе нулевые жилы соединяют между собой и устанавливают на клемму «N». Провод, идущий, как фазный, с автомата, подключают к клемме «L». Затем соединяют между собой проводом клемму «А» и фазную клемму на светильнике.

Итак, датчик включения света подключён, остаётся сделать настройку. Первое, что надо сделать, это установить, в какое время суток прибор должен включать и отключать освещение. Для этого надо повернуть один из флажков, около которого нарисованы солнце и луна. Понятно, что солнце – значит, датчик будет работать днём, луна – ночью. Последнюю позицию устанавливают также, если прибор смонтирован в тёмном помещении, к примеру, в коридоре.

Как настроить трёхпроводной датчик Источник ledeffect.ru

Смотрите также: Каталог компаний, что специализируются на электротехнических работах.

Второй флажок предназначен для настройки времени отключения. Здесь диапазон достаточно широкий: от нескольких секунд до нескольких минут. Выставление производится подбором требуемого времени. То есть выставили флажок, проверили, через какое время освещение отключилось. Если слишком быстро, то увеличиваете диапазон смещением флажка в сторону плюса. И наоборот.

Теперь, что касается чувствительности. То есть, будет ли реагировать прибор движения на животных: собак и кошек. Во многих трёхпроводных моделях нет отдельного флажка настройки этой характеристики. Для этого производители предлагают просто менять угол наклона. Если вы не хотите, чтобы датчик реагировал на животных, не направляйте окошко в сторону пола. Достаточно чтобы оно смотрело на уровне груди человека. Так будет гарантированно захватываться и взрослый, и ребёнок. Об этом лучше посмотреть в инструкции к применению, где производители чётко указывают, как проводить настройку чувствительности.

Оптимально – монтаж прибора в углу помещения Источник piklvs.ru

Есть ещё один момент, который касается чувствительности. Эта характеристика будет максимальной, если человек проходит мимо датчика. То есть лучи последнего направлены перпендикулярно направлению движения. Минимальный показатель, когда человек направляется прямо на прибор. Поэтому перед тем как подключить датчик движения к лампочке, необходимо правильно подобрать точку установки. Оптимально это в углу помещения, а не прямо «над» или «около» двери.

Вообще, по многим позициям трёхпроводные девайсы лучше двухпроводных. Но и у них есть свой недостаток – их часто подключают без дополнительно установленного выключателя. То есть без ручного включения освещения. И если датчик выйдет из строя или начнёт работать некорректно, то у вас появятся проблемы и со светом. Поэтому ниже разберём, как подключить датчик движения для освещения с установкой выключателя.

Как правильно диагностировать

Неправильная настройка освещенности – самая популярная проблема. Проверьте регулятор на корпусе детектора – поставьте показатель на уровень в 300 Люкс. Степень освещенности не всегда можно менять. Производитель делает их нерегулируемыми, но никто не застрахован от случайной ошибки. В этом случае следует вернуть товар в магазин, если сохранён чек.

Если после регулировки детектор не заработал, то проблема кроется в электрической схеме прибора. Можно попытаться отремонтировать самостоятельно, либо обратиться к профессионалу.

Видео описание

В видео показано, как надо подключать датчик движения:

Схема подключения с выключателем

Сразу надо оговориться, что датчик движения и выключатель в схеме подключаются параллельно друг друга. Поэтому, кроме того, что все провода, а именно заземление и ноль, соединяются точно так же, как и в предыдущем случае, соединение фазных жил проводится вот так:

провод от автомата соединяется с входящей жилой в датчик;
этот же провод от автомата соединяется с выключателем;
выходной провод от прибора движения соединяется со светильником;
от него же прокладывается провод к выключателю.

Эта схема позволят включать освещение с помощью выключателя в независимости от времени суток, а также в независимости от того, работает ли датчик движения, или он сломан.

Схема подключения датчика с выключателем Источник elektromontagy.ru

Оптические системы инфракрасных детекторов

Инфракрасные извещатели для дома и дачи оснащаются специальными оптическими системами, задачей которых является концентрация инфракрасного излучения на пироэлектрическом датчике. Выделяют две основные оптические системы: на основе зеркальной техники или на линзах Френеля.

Анализируя обе системы с точки зрения способности обнаруживать злоумышленника, можно сделать вывод, что они равноправны, и каждая из них имеет определенные преимущества и недостатки. Производители стремятся создать оптические системы, конструкция которых позволила бы получить изображение на пластине в виде точки. Конечно, на практике создать оптическую систему с таким свойством невозможно. На сегодняшний день достаточным решением является уменьшение объёмного луча излучения до размеров детекторной пластины.

Чаще всего можно столкнуться с инфракрасными детекторами, построенными на основе широкоугольных линз, которые позволяют получить угол поля зрения от 90 до 130 градусов. Диапазон таких извещателей колеблется от 12 до 15 метров.

Видео описание

В видео показана схема подключения лампочки через выключатель и датчик движения:

Схема подключения датчика движения вместо выключателя

Хотелось бы рассмотреть ещё один вариант, как подключить датчик. К примеру, такая ситуация – вы приобрели датчик, но не хотите проводить большой объем монтажных работ со штроблением стен и установкой дополнительных элементов. В этом случае можно демонтировать выключатель, а на его место установить прибор движения. Но учтите, что не со всеми лампочками эта схема работает.

Итак, как провести подключение в этом случае. Во-первых, необходимо будет приобрести дополнительно два элемента: диод и конденсатор. Первый – можно взять марки VDI 1N4007, второй – 2,2мкф на 400В.

Диод устанавливают между клеммами «А» и «N». Конденсатор надо впаять параллельно используемой лампочке. По сути, схема получается так, что через прибор движения будет проходить только фазный контур. А именно: заходить в клемму «L», а выходить с клеммы «N». При этом клемма «А» остаётся свободной. Но на ней сидит одна из ножек диода.

Кстати, к вопросу, как подключить датчик движения к прожектору светодиодному. Именно эта схема работает со светодиодами очень хорошо. При этом надо учитывать, что суммарная мощность лампочек, подключённых по этой схеме, не должна превышать 80 Вт.

Пробное включение

Подключаем питание к датчику. В качестве нагрузки для индикации работы датчика рекомендую использовать лампочку накаливания мощностью 25-60 Вт. Иначе, если ориентироваться на щёлканье реле, можно не услышать, или не понять, включено оно или выключено. Заразом проверяем реле и подключения.

Я очень рекомендую включать любые приборы при ремонте через минимально возможный защитный автомат. В данном случае – 1-2 Ампера. Это нужно для исключения неприятностей.
Вариант лучше – подключать через трансформатор (с выходным напряжением 220В) или дифавтомат, это значительно уменьшит риск удара током (будем работать с открытыми токоведущими частями!).
Ещё вариант – через лампочку накаливания 60-100Вт, это спасёт от КЗ. Но это не удобно.
По применению защитных автоматов рекомендую свою статью.

Проверяем факт наличия нужного питающего напряжения на плате питания.

Я не буду рассказывать, как пользоваться измерительными приборами, и как проверять детали. Если есть вопросы, пишите в комментарии.
Кроме того, призываю соблюдать осторожность и помнить о своей безопасности! При ремонте может и долбануть!

Ещё раз возвращаемся к тому, с чего начали ремонт (пункт 1). Высока вероятность, что после осмотра, пропайки, замены визуально неисправных деталей всё заработает.

Видео описание

В видео показана схема подключения датчика движения, устанавливаемого вместо выключателя:

Другие схемы подключения

Ситуаций, когда надо грамотно подойти к подключению датчиков движения немало. К примеру, если необходимо установить этот прибор в длинном с поворотами коридоре. Понятно, что подводка кабеля к каждому датчику – это большие финансовые затраты и большой объем работ. Поэтому предлагается схема параллельного монтажа двух приборов движения. То есть прокладывается одна общая питающая линия вдоль коридора. А уже в неё врезаются параллельно друг друга датчики движения.

При этом человек, проходящий по коридору, сначала попадает в зону действия одного датчика, который включает первую на пути лампочку. Затем выходит из этой зоны, попадая в другую соседнюю. И так далее по всей длине коридора. То есть по пути движения лампочки загораются и гаснут.

Другой вариант – когда необходимо включать освещение мощного действия. Ведь стандартный девайс рассчитан на максимальную нагрузку, равную 1 кВт. Или датчик сегодня подключают на системы вентиляции или открытия дверей. В этом случае необходимо в схему добавлять магнитные пускатели или контакторы. Нагрузку подключают через контакты пускателя, а вот клеммы датчика соединяют с катушкой через фазный контур.

Схема параллельного подключения двух датчиков движения Источник i0.wp.com

Назначение

Задача прибора — автоматически подавать или отключать нагрузку в тот момент, когда зарегистрировано движение, учитывая при этом текущий уровень освещенности помещения. Днем или утром, когда света в комнате достаточно, датчик не будет включать дополнительные лампы.

Обычная сфера применения датчиков — регулировка освещения на улицах или в подъездах, где свет требуется только в краткий промежуток времени, когда на участке пространства находится человек. В быту датчики движения применяют для автоматического включения/выключения света в помещении, где находятся непродолжительное время (например, в прихожих и коридорах).

Ошибки установки и подключения

А теперь рассмотрим ситуации, когда датчик движения вдруг начал работать некорректно. Одна из главных неприятностей – ложные включения. Здесь ситуация такая. Если ваш прибор вдруг стал самопроизвольно включаться, то в первую очередь надо искать посторонние факторы. К примеру, если датчик установлен на улице, то велика вероятность, что движение деревьев под ветром стали причиной срабатывания.

Проверить это просто. Надо закрыть окошко прибора непрозрачной лентой. Если он продолжает «глючить», значит, причина в нем, а точнее в его неисправности. Если не включает освещение, то значит, надо просто настроить прибор правильно. Или перенести его в другое место.

Следующая ошибка – поменяли местами фазу и ноль. В принципе, для двухпроводных приборов нет разницы, какой провод через него проходит. Его задача – размыкать и замыкать контур. Но в плане безопасности датчик должен врезаться в фазный провод.

Потолочный датчик нельзя устанавливать на стену Источник dachadecor.com

Третья ситуация, когда лампочка после выключения вдруг сразу включается снова. Обычно это случается, когда в светильник установлены лампочки накаливания. Ведь они не сразу затухают, потому что нить накаливания должна остыть. А это дополнительное излучение инфракрасных лучей. Последние улавливает датчик и сработает на их воздействие. Поэтому светильник надо устанавливать так, чтобы он не бил напрямую в окошко прибора движения.

Четвертая ситуация, когда потолочный датчик установили на стену, или наоборот. То есть, приобретая прибор, вы должны значь, что производители предлагают потолочные и настенные модели, у которых угол обзора разный. А значит, они работают по-разному в плане охвата зоны движения. Поэтому потолочные модели на стену монтировать нельзя, и наоборот.

Пятая – окошко прибора загрязнено или на нем появилась трещина. Не все знают, что на окошке датчика установлено не просто прозрачное стекло. Это так называемая линза Френкеля. Именно она фокусирует инфракрасные излучения, передавая сигналы дальше по цепочке. Любой дефект или небольшое грязевое пятнышко делает работу прибора движения некорректным.

И другие ситуации некорректной работы датчика движения: блики от окон, сильный порыв ветра, работа внешнего блока кондиционера, конвекция нагревательных приборов, движение тёплого воздуха.

Силовые цепи

В тонкости операционных усилителей пока не лезем, продолжаем исследовать наиболее очевидное и вероятное.

В данном случае это проверка работы реле платы питания. Это реле включается, то есть, на его катушку подается напряжение 24В, если открывается ключевой транзистор. В данном случае S9013, n-p-n.

Проверку лучше проводить при полностью отключенной слаботочной плате. Как раз, мы её отключили при проверке питания в пункте 4.

Для проверки работы транзистора надо его базу замкнуть с эмиттером, желательно через резистор. Он там есть (R21, 20кОм), либо использовать свой, порядка 2 кОм – 33 кОм. Транзистор в данном случае будет закрыт (ток через него не течёт), и реле должно быть выключено.

Далее, проверяем открытие транзистора и соответственно включение реле. Для этого через тот же резистор (резистор обязателен, перемычка спалит транзистор) подключаем базу транзистора к +24В. Реле должно включиться.

Если транзистор не работает, его надо проверить омметром, отключив питание (можно проверить до манипуляций с резистором). Как проверить транзистор – можно, не буду писать?

Также возможна неисправность реле.

Принцип работы технологии

Дистанционные инфракрасные извещатели, использующие технологию QUAD, имеют четыре пироэлектрических детектора. Расположены они по-разному. Стандартно, их устанавливают друг рядом с другом, что позволяет получить четыре зоны обнаружения с помощью одной линзы Френеля или одного зеркала. Однако, в настоящее время гораздо более часто используемое расположение пироэлектрических устройств, заключается в их расположении в два ряда по два детектора.

Благодаря такому расположению, зоны обнаружения сгруппированы в группы по четыре луча. Глядя на приведенную выше схему, можно сделать вывод, что детекторы QUAD имеют два детектора с двойными пироэлектрическими датчиками. В инфракрасных извещателях с технологией QUAD, электрический сигнал от каждой пары пироэлектриков обрабатывается отдельно в аналого-цифровом чипе.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Где купить

Максимально быстро приобрести осветительное оборудование можно в ближайшем специализированном магазине. Оптимальным же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Обязательное длительное ожидание посылок из Китая осталось в прошлом, ведь сейчас множество товаров находятся на промежуточных складах в странах назначения: например, при заказе вы можете выбрать опцию «Доставка из Российской Федерации»:

Светодиодный прожектор с датчиком движения от 10 до 100 Вт	Уличный прожектор с ДД и пультом ДУ	Светильник на солнечной панели с ДД
Светодиодный прожектор с ИК-датчиком движения	PIR-датчик для светильника	Светодиодный прожектор с пассивным ИК-датчиком движения

Как подключить датчик движения параллельно выключателю

Критерии выбора

При покупке датчика присутствия для включения света важно учесть ряд критериев, касающихся особенностей установки и эксплуатации. Выделим базовые рекомендации:

Выделим базовые рекомендации:

ОПРЕДЕЛИТЕСЬ С МЕСТОМ ДЛЯ МОНТАЖА. Для установки на улице желательно выбирать устройства с защитой от IP 55 и выше (лучше от 65). Если изделие монтируется под навесом и защищено от воды, подойдет степень IP 34 (44, 54) Если датчик движения планируется установить внутри, к примеру, для включения освещения в доме, квартире или гараже, к степени защиты нет особых требований.
УЧТИТЕ ВОЗМОЖНЫЕ ПРЕПЯТСТВИЯ (СТЕНЫ). Чаще всего используются звуковые или инфракрасные датчики. Для охраны больше подходят микроволновые изделия.
ОПРЕДЕЛИТЕСЬ С УГЛОМ ОБЗОРА. Если вход в помещение, где настраивается освещение, возможен с нескольких точек, желательно выбирать датчик с углом в 360 градусов и креплением на потолке. При наличии только одного прохода достаточно и 180 градусов.
ОПРЕДЕЛИТЕСЬ С МОЩНОСТЬЮ. Перед покупкой устройства учтите потребление приборов, которые будут к нему подключены. Суммируйте полученные значения и добавьте сверху 10-20% для запаса.
ПРОДУМАЙТЕ РАДИУС ДЕЙСТВИЯ. Для небольшой комнаты достаточно минимального параметра в 6-10 метров. Для работы на большой территории лучше выбирать датчики с большим радиусом.
УЧТИТЕ НАЛИЧИЕ ЖИВОТНЫХ

При наличии в квартире или во дворе дома домашних питомцев, которые могут влиять на датчик, лучше брать устройства со специальной защитой.
ОБРАТИТЕ ВНИМАНИЕ НА НАЛИЧИЕ ФОТОРЕЛЕ. Это большой плюс, ведь в таком случае изделие включается только при отсутствии света.

Отдельное внимание уделим выбору приборов освещения:

При монтаже датчика на улице используйте прожекторы светодиодного типа, которые легко переносят температурные перепады и меньше нагружаются проводку.
На открытых площадках лучше использовать фонари, работающие на люминесцентном принципе.
При организации подъездного освещения можно использовать все виды ламп, но в целях экономии лучше выбрать светодиодный вариант.

Зная особенности выбора датчика движения и элементов освещения, проще сделать правильную покупку и не ошибиться с выбором.

Разновидности датчиков движения.

Как подключить датчик движения к лампочке схема. Датчики движения также отличаются по категориям. Это могут быть укомплектованные лампочками в сборе, которые подключаются в сеть. Следующий вариант – это сами датчики, у которых отсутствует механическая развязка, и в наше время их уже не производят. Они приспособлены для простой лампы, имеют специальную защиту, гарантирующую мягкое включение. С иными лампами не работает.

Следующий датчик, снабженный электромеханической развязкой, включает реле, управляющее лампой, и управление. Он совместим с различными лампами, но имеется ограничение на применение люминесцентных источников света в зимних условиях на открытом воздухе.

Датчики откликаются на звуковые колебания, движение, а также на тепловое излучение. Данные параметры могут разнообразными способами комбинироваться. Датчики могут снабжаться фотоэлементами, чтобы избежать включения в дневное время. Выбор типа устройств зависит от средств, которыми вы располагаете. Если отсутствуют глухие зоны и площадь участка, которую нужно охватить достаточно велика, рекомендуется остановить выбор на инфракрасном датчике. На один источник света есть возможность установить несколько датчиков. При этом отпадает необходимость в двух линиях. Теперь, когда выключатель не включен, функционирует датчик движения. При включенном выключателе датчик не работает.

Данные устройства бывают различной конструкции. Некоторые вкручиваются в патрон. Выглядят они как переходник, но внутри него монтируются различные датчики движения. Неудачные варианты смотрятся коробочками с клеммами. Вопрос, как подключить датчик движения к лампочке, решается по-разному. Классический датчик – реагирование его исключительно на движение. Свет зажигается, когда объект начинает двигаться, напряжение подается на клеммы, согласно инструкции. Следующий вариант усложненный, когда свет включается от выключателя или датчика, к ним подключается и фаза.

Рассмотрим все, что касается монтажа. Намного удобнее и безопаснее работать при отключенной сети, предварительно выключив автоматы. Затем следует найти точку установки, выполнить подключения, перед проверкой удостовериться, что никого нет рядом и включить. После этого, выполнить настройку сенсоров, установить время работы соединения. Когда имеется микрофон – проверить чувствительность.

Если схему усложнить, перед светильником можно установить защиту от перегорания, которая гарантирует мягкое включение. Это позволяет избежать резкого перегрева нити накала, от которого перегорают лампы. При этом не происходит скачка напряжения.

Энергосберегающие светильники не приспособлены к частым включениям, комбинировать их с датчиками не имеет смысла, они просто перестают работать. Также не следует увлекаться светодиодными лампами, поскольку это слишком дорогое удовольствие. Подобные лампы обладают большим ресурсом, и устанавливать их необходимо в местах, где этот ресурс можно выработать.

Производители ламп иногда намеренно ставят детали, рассчитанные на строго определенный срок эксплуатации, так как нет никакой выгоды выпускать вечную лампочку, которая навредит бизнесу. В случае, когда необходимо решить, как подключить датчик движения к лампочке, лучше использовать лампу накаливания с блоком защиты. Обойдется это намного дешевле и прослужит долго.

При подключении двух датчиков движения в выключенном состоянии «тлеет»

Подключил к одной лампе на лестничной площадке два датчика движения iEK ДД 035. Вроде работают ( лампу включают-выключают, точных настроек пока не делал). Но в выключенном состоянии лампа продолжает слабо гореть (Тлеет). Почему? и как избавиться от этого? Датчики подключить по другому ИМХО никак нельзя.

Датчикам надо чем то питаться — вот они через лампу и питаются. Лампа какая стоит? На 2 датчика надо лампу не менее 75Вт

А чем датчики будут питаться, если лампа будет 75 Вт? Лампа 60 Вт. В паспорте правда. написано, что не менее 40Вт. И еще один нюанс: на этих датчиках есть положение ползунка ВЫКЛ., при котором лампа также тлеет ( даже если ВЫКЛ установлен у обоих датчиков). Звонил в представительство iEK. Мальчик говорит, что типа «симистор не разрывает полностью цепь. Присылайте к нам на экспертизу и тд. » Но не в обоих же датчиках симисторы одинаково барахлят. ! ИЭк ***** конечно, но не до такой же степени. Вообще версия с мощностью лампы ИМХо кажется вполне вероятной. Но если она не подтвердится- что делать то? Может, сопротивление дополнительное в цепь включить? Но какое и куда именно? Сейчас лампу даже заменить не могу, чтобы проверить : она слишком высоко. Когда светильник повешу — будет ниже. А сейчас аж туру монтировать надо.

Подготовительные действия

Перед работой необходимо подготовить инструменты. Для монтажа потребуются:

Изолента, иные материалы для изоляции соединений
Стриппер (инструмент для зачистки проводов)
Кусачки
Отвертка
Отвертка индикатор напряжения

Сначала нужно найти фазу – определить, какой провод за что отвечает. Цветовое обозначение проводов в странах СНГ диаметрально противоположное европейскому. У китайских изготовителей оно может быть каким угодно. Схема подключения прилагается в инструкции к изделию, ее необходимо изучить, приступая к работе. Некоторые производители рисуют ее прямо на внутренней части корпуса прибора. Определяют фазу специальным тестером. Если при его касании к проводу, загорается лампочка — ток есть, если нет – этот провод «ноль». Если тестер не может определить фазу, возможен обрыв в проводке. После выбора способа подключения, производят следующие действия:

Отключают на щитке электричество
Старый выключатель отсоединяют. Аккуратно поддевают острым предметом клавишу и снимают ее, под ней отверткой откручивают болт – зажимы ослабевают и прибор легко вытаскивается из гнезда. Далее, откручивают зажимы, которые держат провода и окончательно отсоединяют
На щитке включают электричество и определяют фазу при помощи отвертки-тестера
После определения фазы, ток отключают и присоединяют новое изделие согласно схеме и инструкции
На щитке включают электричество и тестируют прибор

Коробка с клеммами находится под крышкой сзади. Там же расположены три проводки разного цвета. Они идут из короба. Провода подключаются к зажимам на клеммах. При использовании многожильных проводов удобно пользоваться специальными наконечниками НШВИ вместо простой скрутки, но если их нет, то подключают без них – это особо не отразится на результате.

Подключение датчика движения через выключатель

Датчик движения имеет три клеммы для подключения. K одной клемме подключается фаза, к другой ноль, а к третьей клемме подключается фазовый провод от освещения, сирены сигнализации, которые должны включаться при обнаружении движения. Для правильного подключения прибора датчики имеют разные цвета проводов.

Подключение освещения к датчику движения

Провод сиреневого цвета подключается к фазе сети, а красный провод идет на управляющую нагрузку, синий провод подключается к нулю. Иногда возникает необходимость включения освещения без датчика движения.

Подключение выключателя с датчиком движения

В таком варианте включают выключатель света параллельно датчику движения. При включении выключателя, освещения будет гореть постоянно, как обычное освещение без устройства движения. Если отключить выключатель, то функцию управления светом возьмет на себя датчик движения.

Подключение магнитного пускателя к датчику движения при большой нагрузке

Выключатель подсоединяется между входной фазой прибора и фазой, которая управляет включением освещения. Такой вариант подключения выключателя с датчиком движения используется в помещениях.

Как подключиться к прожектору

Еще один вопрос, который требует рассмотрения — как правильно подключить датчик движения к прожектору.

Для этого можно использовать одну из следующих схем:

С ТРЕМЯ КОНТАКТАМИ. В этом случае с щитка подводится фаза к клемме L. С выхода А провод идет ко входу L прожектора. Подача напряжения осуществляется в случае срабатывания датчика движения. Контакты N объединяются и направляются к щитку. Земля направляется напрямую к прожектору и подключается к PE для отвода возможного напряжения от металлического корпуса.
С ПРИМЕНЕНИЕМ ОДНОКЛАВИШНОГО ВЫКЛЮЧАТЕЛЯ. В рассмотренном выше решении применение выключателя не предусмотрено. Но это можно исправить. Как правило, выключатель монтируется в разрыв фазы (до изделия, контролирующего движение). В таком случае при отключении выключателя снимается напряжение со всей схемы. Второй вариант подключения выключателя — параллельно фазе и выходу из датчика движения. При таком решении можно включать освещение, не привязываясь к остальным устройствам. При отключении выключателя вся схема работает в обычном режиме.
С ИСПОЛЬЗОВАНИЕМ ДВУХКЛАВИШНОГО ВЫКЛЮЧАТЕЛЯ. В таком случае внедряется некий симбиоз двух рассмотренных выше схемных решений. Один контакт выключателя разрывает фазу, а второй подходит параллельно. При отключении обоих кнопок с цепи полностью снимается напряжение. При отключении первой клавиши датчик работает в обычном режиме и включает прожектор при появлении движения. Если сработана только вторая клавиша, на лампу сразу подается напряжение.
ДВА ДАТЧИКА. Здесь работает тот же принцип, который рассматривался выше. Два контролирующих движение органа располагаются параллельно, после чего подключаются к питающей цепи и прожектору.
ПОДКЛЮЧЕНИЕ ЛАМПЫ НА МЕНЬШЕЕ НАПРЯЖЕНИЕ. Если необходимо включить прожектора на меньшее напряжение (12, 24 или 36), перед входом устанавливается блок питания, снижающий 220 В до необходимого уровня. При этом на вход БП поступает три провода (с землей), к датчику направляется только питание.
ДЛЯ ОТДЕЛЬНОГО ФОТОРЕЛЕ. При установке старых контроллеров движения без фотореле последнее приходится подключать отдельно. В таком случае с выхода датчика провод идет на реле, а уже после этого на вход прожектора. Нули объединяются, а земля идет к источнику освещения.

Выше приведены основные схемы, позволяющие подключить прожектор с выключателем или без него. Здесь уже каждый принимает решение с учетом текущих задач и особенностей помещения.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как «прибор для освещения». Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

Фазный провод подключается к датчику.
Нулевой провод от колодки идет на датчик и прожектор.
Проводник для защиты подключен к корпусу.
Провод с фазой А подключен к светильнику через колодку.

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
Дошли до зоны активации второго сенсора – освещение не прекратилось.
Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
Покинув коридор полностью, освещение прекращается.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Трехпроводная схема подключения датчика движения

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Недостатки

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
На потолке.
На стене.
Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Как подключить датчик движения — монтаж, схема подключения к лампочке через выключатель, к прожектору, в разрыв фазного провода, инфракрасного датчика движения, цена и где заказать установку в москве и спб

Содержание

Варианты схем включения датчика движения
Обобщенная схема включения датчиков движения
Датчик движения схема подключения к светильнику
Принцип работы и классификация
Разновидности датчиков движения.
Схемы подключения
Один датчик
С выключателем
Несколько датчиков
Инструкция по подключению датчика движения для контроля освещения
Характеристики датчиков движения
Схема и принцип работы
Инфракрасные
Контактные
Ультразвуковые
Микроволновые
Лазерные или фотодатчики
Выводы и полезное видео по теме

Варианты схем включения датчика движения

Существует несколько вариантов схем включения датчиков движения для включения света. Выбор конкретной лежит на заказчике. Это связано с тем, что датчики могут быть разные, то есть с различной контактной группой. Не через все модели устройств можно коммутировать приборы с большим потреблением тока, например, прожекторы с лампами накаливая. В таком случае лучше использовать пускатели в качестве промежуточных коммутирующих компонентов, а для повышения надежности системы контроля присутствия применять разные типы датчиков, совмещая их схемы включения. Например, ультразвуковой и инфракрасный.

Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные. Но следует помнить, что первые два типа датчиков имеют встроенный генератор высокой частоты, который может возбуждаться из-за различных помех и мощных электромагнитных волн. Поэтому их устанавливать необходимо в удаленных от всех этих факторов местах. Это могут быть складские помещения, пропускные пункты и другое.

Для домашнего использования или в условиях с большим количеством помех больше подойдут датчики с инфракрасными излучателями. При этом могут использоваться как активные, так и пассивные.

Обобщенная схема включения датчиков движения

Самая простая схема включения датчика движения включает в состав всего несколько компонентов:

сенсор;
соединительные провода;
светильник или система аудиооповещения.

Практически все модели датчиков имеют единое конструктивное устройство, представляющее собой корпус, контактную колодку, рассеивающую сферу или стекло. Сам датчик имеет всего 3 контакта, поэтому сложностей с его электрическим подключением не должно быть. Более того, практически к каждой модели прилагается инструкция монтажа и настройки.

На рисунке ниже представлена простейшая схема включения датчика движения, состоящая из самого сенсора и светильника. Установка такого сенсора может быть выполнена практически в любом удобном месте.

Важными моментами при выполнении подключения по этой схеме является соблюдение полярности проводов. Фазный провод из сети переменного напряжения должен коммутироваться через сенсор на светильник

Необходимо обращать внимание на цвет. Как правило, синий — ноль, коричневый — фаза, красный — выход коммутатора

Расцветка может отличаться у разных производителей, поэтому желательно применение индикатора фазы или других приборов. В качестве последнего можно использовать не только осветительный прибор, но и звуковую сигнализацию. При установке мощного прожектора с потреблением более 0,5 кВт рекомендуется использовать промежуточный пускатель и установить его в отдельную монтажную коробку. Это необходимо, чтобы исключить прогорание контактов в момент коммутации низкоомной нагрузки.

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Разновидности датчиков движения.

Схемы подключения

На датчике движения выведены три контакта — «ноль», питание и выходящий ток, поступающий на осветительный прибор. В зависимости от количества элементов электрической цепи используются разные схемы подключения.

Подключение светильника с датчиком движения производится по схеме, указанной в прилагаемой инструкции или на корпусе детектора.

Один датчик

Очень простая схема. Один контакт подключается напрямую к фазе, другой используется для заземления, а третий соединяет датчик и контроллер осветительного прибора.

С выключателем

К такой же схеме подключают обычный выключатель, необходимый для того, чтобы свет не отключался или не включался независимо от присутствия или отсутствия человека в помещении, а также степени его освещенности. Выключатель подключается исключительно параллельно.

Важно заметить, что выключатель выполняет только одну функцию — постоянно включенный или выключенный свет. Одно положение выключателя отключает управление детектором (и сохраняет свет во включенном или выключенном состоянии), другое — активирует его

Несколько датчиков

Из-за нестандартной формы помещения может потребоваться применение нескольких датчиков движения. Если установить один прибор в изогнутый коридор, то нельзя гарантировать его правильное срабатывание. В таких ситуациях нужно параллельно подключить два и более устройства в зависимости от протяженности комнаты.

Нулевая фаза непрерывно подается на каждый прибор, после чего выходы с них соединяются в один провод и подключаются к лампе. Если сработал хотя бы один датчик, то на светильник подается напряжение и он включается.

Важно! Все датчики движения в цепи должны быть подключены к одной фазе, чтобы избежать короткого замыкания. Мешать качественной установке электротехнического элемента могут различные объекты интерьера

Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора

Мешать качественной установке электротехнического элемента могут различные объекты интерьера. Выбирайте место так, чтобы обеспечивался максимальный угол обзора, посторонние предметы не экранировали действие прибора.

Уровень мощности изделий находится в диапазоне от 500 до 1000 Вт, что ограничивает их использование при высокой нагрузке. Если датчик движения должен подавать питание на несколько осветительных приборов, суммарное значение мощности которых превышает рекомендуемое, то добавьте в цепь магнитный пускатель. Светодиодные устройства потребляют минимум электрической энергии и менее требовательны к мощности.

Если светильники содержат многожильные кабели, то воспользуйтесь специальными наконечниками (втулками) НШВИ.

Инструкция по подключению датчика движения для контроля освещения

Приспособление, подающее электрический ток в осветительный прибор только после улавливания движения, заработает, если выполнить его монтаж следующим образом:

В зоне установки датчика движения полагается на время перекрыть подачу электроэнергии, для чего нужно лишь опустить рычажки автоматических выключателей.
Перекрыв электрическому току доступ в осветительные приборы, с задней стороны датчика движения снимают крышку, за который спрятаны клеммы. Для осуществления этой задачи при помощи отвёртки откручивают винт крепежа, расположенный внизу устройства. Внутри вскрытого устройства находят 3 провода разного цвета. Коричневый проводок служит для подключения фазного проводника, который протянут через распределительную коробку. Синий провод — это контакт, подсоединяющий к системе нулевой проводник, тоже идущий из электротехнического приспособления для скрытия кабельных скруток и разводов. А проводок чёрного или красного цвета играет роль выходной клеммы, подключающий датчик движения к осветительному прибору.
В крышке, снятой с устройства, проделывают дырочку — выход для проводов. Идущие через заднюю заслонку датчика, они будут никому не заметны.

Провод, торчащий из стены, просовывают в отверстие снятой крышки, которую сразу же монтируют на стену. При этом электропроводку следует расположить вертикально, чтобы избежать её случайного повреждения во время крепления элемента датчика движения.
Питающий кабель подготавливают к подключению, то есть укорачивают так, чтобы его длина составляла не более 6 см. С жил этого провода снимают 5 мм изоляции, что необходимо для подсоединения кабеля к клеммам устройства, улавливающего движения и автоматически включающего свет.
Провод, по которому идёт электрический ток, соединяют с L, N и LS клеммами датчика.
Корпус устройства прикрепляют к стене, аккуратно помещая клеммную колодку в нишу, находящуюся за задней стенкой датчика.
Выполняя это действие, провода подгибают, чтобы они не были препятствием для монтажа устройства. После установки корпуса датчика на заднюю крышку снизу закручивают винт.

Иногда датчик движения требуется подключить совместно с выключателем. Эту задачу нужно выполнить так, чтобы выключатель был связан и с осветительным прибором, и с датчиком движения. Это можно сделать следующим образом:

Найти провод, который тянется от лампы до выключателя.
Подсоединить к обнаруженному проводу ещё один, направляемый к красному контакту датчика движения.
Взять провод с другой стороны выключателя и вставить в контакт коричневого цвета устройства, автоматически включающего свет.
Протянуть провод, принадлежащий лампе, к клемме датчика движения.

Характеристики датчиков движения

Установка датчика движения выполняется для включения света, первейшей цифрой считается максимальная мощность нагрузки. Типичное значение параметра составляет 40 Вт, явно ниже лампочки Ильича. Схема подключения датчика движения к прожектору определена числом проводов. Объясним разницу ниже. Характеристики датчиков движения разбивают группами.

Количество отслеживаемых параметров позволит оценить сферу применимости прибора. Хотя называется датчиком движения, настраивается реагировать по следующим категориям параметров:

Фотоэлемент. Движущийся объект регистрируется визуально. Тип сенсора произвольный, простейший — транзистор, диод. Энергия фотонов изменяет проводимость открытого p-n перехода. Если говорить о датчиках движения, принцип ограничивается детектированием относительно быстрого изменения потока мощности через плоскость. Солнце садится — делает это медленно, датчик не будет реагировать. Светило резко зайдет за тучи — возможно ложное срабатывание. Определяется чувствительностью, настройками. Движущийся объект попадает в поле зрения транзистора (ограничено прозрачным кожухом), поток изменяется. Происходит включение.
Датчик движения
ИК-излучение, микрофон. Спросите, как фототранзистор будет видеть в полной темноте. Движущиеся объекты испускают инфракрасное излучение, служа ориентиром прибору. Транзистору мало дела до звезд, Луны, зато полевую мышку, пробежавшую рядом, датчик заметит. Напоминает кинофильм Хищник, где Арни обдурил гадкого пришельца, обмазавшись илом речного берега. Зимой фототранзистор способен отслеживать пар, выходящий изо рта. Чудес нет. Чтобы увериться срабатыванием прибора, включением освещения в нужный момент, сенсоры снабжаются встроенными микрофонами. Настраивая чувствительность приема звука, заставляем иллюминацию реагировать, поймав акустические колебания среды.

Переменный резистор. Принцип работы датчика движения позволяет включать оборудование днем. Настройка позволит ограничить общий уровень освещенности, при котором питание станет подаваться контролируемому оборудованию. При помощи переменного резистора выставим бесконечное множество промежуточных значений дня и ночи. Своеобразная страховка против ложных срабатываний. Успели написать выше. Настройте датчик движения, чтобы действовал в кромешной темноте, когда возникает необходимость. Лишись прибор настройки, свет щелкал бы круглыми сутками.

Выключатель RC-цепи. Время задержки выключения настраивается, чтобы отпала нужда управлять светом вручную. Появится потребность, обрубите питание автоматом. Внутри датчика движения пассивная RC-цепочка, временем разряда определяется удержание реле в открытом состоянии. Если отключить внешнее питание, свет погаснет, потрудитесь дождаться, пока внутренний контур окончательно разрядится. Питание можно будет вновь подать. Делаем вывод: в цепь датчика движения, оборудуя удобное пользователю место нужно поставить выключатель. Время задержки задается интервалом 10 секунд — 10 минут (типовые значения).

Видите, хороший прибор рассчитан покрыть все случаи жизни, даже плохой содержит минимум две настройки: общая яркость освещения, таймер. Чувствительность отбрасываем, микрофон вовсе считается изыском. Яркость освещения позволит добиться срабатывания только в темное время суток. Производя подключение датчика движения, потрудитесь правильно выставить регулятор. Один конец снабжен значком Луны, другой – Солнца. Придётся проводить натурный эксперимент, образно говоря. Дождаться нужного времени суток, начать играться с настройками.

Датчики движения

Время выключения вольны выставить днем. Шкала лишена градуировки, ориентироваться придется часами. Что касается чувствительности, определяет степень изменения освещенности. Главное не прогадать, зайди Луна за тучку, не включилась бы иллюминация. Случилось — избегайте удивляться, прямиком начинайте подстраивать чувствительность датчика (переменный резистор). Что делать, если настройка отсутствует, требуется поменять. Магазин откажет в возврате полностью исправного прибора, которому вздумалось ловить Луну.

Схема и принцип работы

На рынке представлен большой выбор датчиков, реагирующих на движение и позволяющих настроить включение освещения на разных объектах. При покупке таких устройств необходимо учесть наличие нескольких видов.

Инфракрасные

Изделия чувствуют тепло, излучаемое человеческим телом. Основным элементом является сенсор с установленной на него линзой Френеля, реагирующий на приближение тепла и перемыкающий контактную группу.

Принцип действия:

излучение фокусируется в узкий луч света и направляется к датчику;
сенсор улавливает сигнал, принимает его и дает команду на срабатывание.

Такие устройства условно делятся на пассивные и активные. В первом случае реагирование происходит на изменение температурного режима, а во втором – срабатывание происходит в случае прерывания сигнала.

Особенности обеих видов — высокая чувствительность к изменению теплового фона, что требует более точной настройки от пользователя.

Недостатки:

Вероятность ошибочного срабатывания при наличии обогревателя в помещении, что требует долгой и точной настройки.
Датчик движения уличный может срабатывать от порывов теплого ветра при установке вне помещения.

Инфракрасные изделия являются одним из наиболее простых и доступных вариантов. Для корректной работы на них не должен попадать свет от лампы. Также не желательно наличие в непосредственной близости источников ИК-излучения.

Контактные

Это наиболее простой тип датчика, в котором применяется геркон — контакт, срабатывающий при возникновении магнитного поля.

При открытии дверей происходит замыкание контактной группы, после чего включается освещение.

Схема проста. К батарее подключается геркон, далее контакт подводится к реле, а после этого ко второму полюсу источника питания.

При желании можно врезать в схему выключатель между реле и батарей. Контакт реле после срабатывания подает напряжение на освещение.

Ультразвуковые

Такие датчики работают на принципе приема радиоволн, которые отражаются от приближающегося объекта. В устройстве имеется генератор и прибор, принимающий электрические колебания.

Изделие воспринимает ВЧ ультразвук в пределах 20-60 кГц

Несмотря на неспособность уха воспринимать такие колебания, при использовании прибора важно учитывать не только человеческие возможности, но и наличие в помещении животных. Собаки чувствуют такие частоты и могут раздражаться при их появлении

В основе работы лежит эффект Допплера. Волна, которая излучается генератором, отражается от объекта и попадает в приемник. При таких обстоятельствах длина волны остается неизменной. Датчик выявляет сигнал и дает команду на срабатывание реле. После этого подается сигнал на включение освещения.

Преимущество таких датчиков в том, что они не воспринимают посторонние шумы, исходящие от промышленных или бытовых объектов. Также они не реагируют на тепловое излучение, которое исходит от приборов, и не бояться изменения погодных условий.

Но во избежание ложного срабатывания не рекомендуется применять УЗ датчики в помещениях с сильными температурными перепадами или изменением влажности. Учтите, что ряд материалов пропускают ультразвук, что может привести к ложной работе.

Микроволновые

Такие датчики работают на базе эффекта Допплера. В устройстве взаимодействует генератор, излучающий микроволновые частоты и приемный механизм. Устройство, контролирующее движение, срабатывает при искажении длины волны.

По особенностям и функциональному наполнению эти узлы похожи на ультразвуковые устройства. При этом частота излучений составляет 2,2 ГГц.

Микроволновые датчики отличаются высоким уровнем чувствительности и позволяют «рассмотреть» человека даже за стеклом или дверью, что нередко приводит к ложной сработке. Эту особенность необходимо учесть в процессе настройки.

Недостаток таких датчиков в высокой цене и весьма сложной схеме.

Лазерные или фотодатчики

В таких датчиках предусмотрен ИК светодиод и приемный элемент (фотодиод, работающий в определенном спектре).

Применяется два варианта реализации:

Излучающее и принимающее устройство крепятся в контролируемой области. При прохождении человека излучение прерывается и не достает до приемника. В этом случае работает датчик и реле. Такая схема подходит для реализации системы сигнализации.
Оба элемента стоят друг возле друга. При нахождении в зоне работы датчика луч отражается и попадает на фотодиод. Такое исполнение нашло применение в робототехнике.

Подобный вариант редко применяется для управления освещением, но игнорировать его не стоит.

Выводы и полезное видео по теме

Этот небольшой видеогид демонстрирует наглядно, каким образом проводятся операции подключения для некоторых модификаций приборов. Есть смысл посмотреть для совершенствования практики.

Обзорный видеоматериал по теме использования микроволновых датчиков. Эти современные модификации отмечаются высоким уровнем “чутья” и надёжной работой в составе интеллектуальных домашних систем.

Завершая обзор, следует добавить информацию по техническим требованиям к таким приборам, как датчики движения.

Так, нагрузочная способность устройств не превышает обычно 1 кВт, а максимальная сила тока коммутации составляет не более 10А. Приборы рассчитаны на работу в сетях переменного тока с частотой 50-60 Гц при номинальном значении напряжения 230 В.

Об этих базовых параметра необходимо помнить, прежде чем подключать датчики для решения конкретных задач.

Поделитесь с читателями вашим опытом подключения и применения датчиков движения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Подключение датчика движения с выключателем

5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.

Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.

ТЕСТ:

Мини тест для определения эрудиции пользователя

Какой переменный ток используется в жилых помещениях?

а) трехфазный;

б) однофазный.

При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?

а) отдельная фаза для каждого устройства;

б) одна фаза для всех устройств.

Возможно ли встроить ДД в бетонный потолок?

а) да;

б) нет.

Ответы:

Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.

Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.

Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.

Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.

Существует 3 вида ДД:

2-х проводные;
3-х проводные;
С 4-мя проводами.

По способу реагирования выделяют 5 видов детекторов:

Ультразвуковые, реагируют на звуковые высокочастотные волны;
Микроволновые, срабатывают на высокочастотные радиоволны;
Инфракрасные, функционируют при обнаружении теплового излучения;
Активные, работают при наличии передатчика и приемника инфракрасного излучения;
Пассивные, не используют в работе передатчик.

Инфракрасный датчик с 3-мя проводами

Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.

На фото: Схема работы инфракрасного датчика

Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Внутри датчика имеются три клеммы:

L — для подключения фазы;
N – для подключения к нулю;
A – для подключения к нагрузке.

Если вы не знаете, как подключить инфракрасный ДД к светильнику, то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.

Как установить ДД для включения света: 2 основные схемы

Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя, монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.

На фото: а) подключение датчика без выключателя; б) подключение с выключателем.

Схемы подключения: 4 примера

Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.

На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.

Схема подключения к двум модулям датчиков движения

Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.

Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.

Как подключить датчик движения и выключатель

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД: потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

Схема подключения с выключателем

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД.

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

Еще важно знать 3 рекомендации по монтажу

Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля. Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Датчик дви-я для включения света своими руками: 3 элемента

Самодельный ДД проще сделать с инфракрасным или ультразвуковым сенсором. Такое устройство состоит из передатчика, приемника и блока питания. Блок питания берется любой на 12 В. Передатчик собирается по микросхеме NE 555, а передающий элемент — это диод LD 274 с углом обзора 10°.

В роли чувствительного элемента приемника выступает фототранзистор BPW40 и управляет всем реле BS-115C. При монтаже нужно учесть, что угол обзора фототранзистора составляет 20°. При такой сборке расстояние между передатчиком и приемником составит 5 метров.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.

На фото: варианты подключения устройства

Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

К ДД приходит кабель питания и выходит на осветительный прибор.
Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

На фото: подключение с использованием магнитного контактора.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

Пример соединения кабелей

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД, возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

ДД для включения света: как совершить 3 ошибок

Самым подходящим местом для монтажа оборудования в квартирах является прихожая, куда ведут все межкомнатные двери. Место установки определяется на схеме квартиры, учитывая диаграмму работы лучей датчика.

В помещениях, где действие только настенного ДД малоэффективно, используют комбинированный монтаж и потолочного, и настенного оборудования.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Производители к каждому ДД прилагают инструкцию с рекомендациями, как правильно произвести монтаж. Пользователю нужно правильно соединить провода кабеля и ДД.

Но случается ситуация, когда один детектор не справляется с поставленными задачами и не охватывает всю площадь помещения. Тогда требуется установить дополнительное оборудование, подключающееся по следующей схеме.

Схема подключения дополнительного устройства

Последовательность подключения дополнительного ДД такая же, как и основного. К датчику подключается фаза и ноль, фаза проходит через детектор и подключается к лампе, а от лампы второй конец уходит на ноль.

Как избежать 3 ошибок при установке

Место монтажа. Устанавливать устройство нужно в то место, наиболее подходящее по техническим условиям. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе.
Установка линз-масок. Эти шторки входят в комплект ДД и предназначаются для настройки зоны действия. Если их не снять после регулировки, то прибор не будет фиксировать движения.
Неправильное положение выключателя. Если установить выключатель до датчика, то питание отключится и работа устройства станет невозможной.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
Исключить попадание на корпус прямого солнечного света.

Настройка 3-х основных параметров

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Как проверить ДД для освещения: цель — 0 ложных сигналов

Топ 3-х лучших моделей ДД

Лидирующие позиции по мнению покупателей, которые оценивали качество и надежность, занимают следующие модели:

MrBeams MB980
Sapsan PIR-80
Redmond SkyGuard RG-G31S

Эти приборы отличаются высокими техническими характеристиками и долгим сроком службы.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Датчики движения — правильный выбор и подключение

июнь 27, 2022

В последние годы высокотехнологичные приборы все сильнее внедряются в быт человека. Они объединяются в так называемую систему «умный дом». Важной ее частью являются датчики, которые реагируют на движения в зоне своего действия. Такие устройства помогают значительно экономить электроэнергию. В этой статье будут рассмотрены основные схемы подключения датчика движения для освещения.

Где используются, виды

Сфера использования датчиков довольно широка. Их назначение зависит от того, к каким приборам они будут подключены:

Охранная система. Если устройство зафиксирует движение, включится сигнализация.
Видеорегистрация. Сопряжение датчиков движения с системами видеонаблюдения позволяет экономить память, включая камеры только во время появления движущихся объектов.
Климатические системы. Приборы можно интегрировать в единую систему с устройствами, отвечающими за микроклимат в помещении. К примеру, при входе человека в комнату включается кондиционер или обогрев.
Освещение. Чаще всего такие приборы используют именно для управления освещения. Подключение датчика движения позволяет экономить электроэнергию и ресурс ламп. Выключатель автоматически отключает свет.

СПРАВКА. Датчики могут быть проводными или беспроводными. В первом случае информация от них подается по подведенной линии. В случае с беспроводным соединением передача информации осуществляется через Wi-Fi-соединение или при помощи радиоволн.

Во время работы приборы могут использовать разные виды волн. По этому показателю сенсоры фиксации движения подразделяются на такие виды:

Фотоэлектрические. В основе работы лежат излучатель, испускающий оптические лучи в видимом диапазоне, и фотоэлемент, который принимает эти лучи.
Ультразвуковые. Рабочим излучением является ультразвук, который отражается от объектов и возвращается на прибор.
Микроволновые. Сенсор излучает электромагнитные волны высокой частоты.
Инфракрасные. Такие датчики могут улавливать тепло, после чего происходит срабатывание. Благодаря этому система не будет включаться от покачивания кустов или колыханий штор от сквозняков.
Томографические. Подобные устройства излучают радиоволны, анализируют их отражение от объектов.

Характеристики

Диапазон характеристик:

Вес устройства. Современные датчики весят в пределах 25–240 г в зависимости от производителя и модели. Этот показатель не принципиальный.
Максимальная мощность нагрузки от 60 Вт до 2300 Вт и более. Но при использовании мощных приборов необходимо учитывать, что может потребоваться замена проводки.
Напряжение. Рабочее напряжение может довольно сильно колебаться. Условно все датчики можно разделить на группы — 1,5 В, 2,2–3,6 В, 5 или 9 В, 220 В.
Максимальный угол обзора. Есть устройства, которые захватывают область в пределах 30 градусов. А есть датчики, контролирующие все 360 градусов.
Дальность действия. Может варьироваться от 8 до 120 м. Нужно учитывать место установки. Не следует покупать приборы, у которых слишком завышены характеристики. Иначе есть вероятность ложных срабатываний.
Наличие индикации. Некоторые датчики оснащаются светодиодом, который при наличии сигнала начинает мигать.
Высота установки. Рекомендуемая высота указывается в инструкции. Она может быть в пределах от 1,2 до 16 м.

Схема и принцип работы

Чтобы понять, как подключить датчик движения для освещения, нужно знать разновидности и принцип работы устройств. У каждого вида есть свои преимущества и недостатки. От конструкции зависит и конечная стоимость устройства.

Инфракрасные

Схема датчика движения простая. Он улавливает тепловое излучение, реагируя на изменение температуры. Когда человек входит в зону действия сенсора, датчик срабатывает. Минусом такого типа приборов является сравнительно высокая вероятность ложных срабатываний, так как тепло излучается всеми объектами.

Например, если в помещении стоит электрообогреватель, который периодически включается по термостату, возможны ложные срабатывания. Исправить ситуацию можно тщательной настройкой чувствительности. Также можно установить обогреватель так, чтобы он не находился в прямой видимости устройства. Ложные включения могут происходить и из-за животных. А при установке прибора на улице он может сработать от порыва теплого ветра.

СПРАВКА. Но в целом такие датчики работают нормально. К тому же это наиболее дешевый вариант. В роли чувствительного элемента выступает PIR-сенсор, который генерирует электрическое поле, пропорциональное ИК излучению.

Контактные

Такая схема датчика движения для освещения самая простая. Он работает на основе конечного выключателя или геркона (герметичного контакта, срабатывающего при возникновении магнитного поля). Принцип действия заключается в установке контакта или геркона на дверь. Срабатывание происходит, когда дверь открывается или закрывается.

Ультразвуковые

В быту используются достаточно редко. Они генерируют звук частотой 25–60 КГц, который слышен домашним животным. От ультразвука питомцы испытывают сильный стресс. Еще одним недостатком является малый радиус действия. К тому же ультразвуковые датчики легко обмануть, если двигаться медленно.

Принцип работы простой. Звук отражается от объектов и возвращается на прибор. Когда объект начинает двигаться, датчик срабатывает.

Микроволновой

Схема включения датчика движения микроволнового типа такая же, как и у ультразвукового. Только вместо звука генерируется микроволновое излучение. Прибор состоит из излучателя и приемника отраженного сигнала.

Когда в генерируемом поле перемещается какой-то объект, частота отраженного сигнала меняется. Электросхема улавливает разницу и переключает реле, включающее сирену или освещение.

У таких датчиков отличная чувствительность, но стоят они довольно дорого. Также следует учитывать, что из-за высокой чувствительности возможны ложные срабатывания.

Лазерные или фотодатчики

В них устанавливается излучатель света (обычно невидимого человеческому глазу, например, ИК-светодиод) и приемник (фотодиод) такого же спектра.

Реализация работы может быть в двух вариантах:

Излучатель и фотодиод устанавливают напротив друг друга в проходе. Когда через него проходит человек, излучение прерывается и не достигает приемника. Но это срабатывает датчик. Такие устройства обычно используются в системах сигнализации.
Элементы устанавливают рядом друг с другом. Когда объект попадает в зону действия прибора, от него отражается излучение и попадает на фотодиод.

Критерии выбора

Во время покупки датчика движения следует учесть основные особенности его монтажа и эксплуатации. Базовые рекомендации такие:

Заранее нужно определиться с местом подключения датчика движения для освещения. Для улицы лучше приобретать устройства с защитой минимум IP 55, а лучше выше. Если устройство будет монтироваться под навесом, куда не попадает вода, достаточно будет IP 44. Когда прибор покупается для монтажа внутри помещения (для включения света в гараже или коридоре), особых требований к классу защиты нет.
Нужно определиться с углом обзора. Если войти в помещение, где выполняется монтаж освещения, можно с нескольких точек, лучше покупать датчик движения для освещения с углом обзора в 360 градусов. Они устанавливаются на потолок. Если вход один, то хватит и 180 градусов.
Выбор мощности зависит от того, какие будут подключаться приборы. Нужно суммировать их мощность и к полученному показателю прибавить 10–20 %.
Дальность действия. Внутри небольших помещений достаточно 6 метров. Для улицы требуются устройства с большим радиусом.
При покупке следует учитывать наличие животных. Если они есть, лучше купить прибор со специальной защитой.

Этапы монтажа

Основные этапы монтажа:

выбор места установки и схемы;
монтаж с учетом рекомендаций производителя, которые есть в инструкции;
настройка (калибруется чувствительность, уровень освещенности, регулировка угла обзора, задержка включения).

Выбор места установки

Определяться с местом установки необходимо до покупки датчика. Правильный выбор места монтажа очень важен для нормальной работы устройства и исключения ложных срабатываний.

Нужно выбрать такое место, из которого прибор охватывает максимальную площадь. К примеру, для управления светом на лестничной площадке или в коридоре следует установить так, чтобы в зону действия попадали все выходы.

ВАЖНО. Во время монтажа стоит помнить, что нельзя устанавливать датчики рядом с приборами, которые выделяют пар, излучают тепло, электромагнитные или инфракрасные помехи (обогреватели, кондиционеры, трубы отопления).

Схемы подключения: на лестнице, в квартире, на улице

Есть различные схемы подключения, чтобы управлять освещением.

Схемы без выключателя

Сначала следует выделить схемы, в которых не используется выключатель.

Двухпроводное подключение

Это самый простой вариант, который подразумевает использование нескольких элементов: лампочка, распределительная коробка, датчик и автоматический выключатель на 220 В. Принцип монтажа такой же, как и при установке светильника.

Первым делом питание подается на индикатор, а после него идет на светильник. Цепь желательно собирать на отдельном контуре, а не в общей линии освещения. Таким способом можно подключить прибор на любом объекте.

Схема подключения датчика движения:

Подключить провод с тремя жилами на 1,5 квадрата в распределительную коробку и подписать каждую жилу (фаза, ноль и заземление).
Протянуть 2 жилы к месту установки прибора, который будет подавать сигнал на включение светильника.
Разместить датчик на высоте, рекомендуемой в инструкции. Во время установки нужно проследить, чтобы контроллер не мешал открытию дверей.
Кабель, который идет к лампочке, тоже подключить в распределительную коробку.
Соединить все жилы на клеммники.
Подключить их к датчику. Фаза заводится на клемму с обозначением L, а второй провод (с лампочки) на значок нагрузки.
Закончить монтаж настройкой. Установить уровень чувствительности, временной интервал подачи питания на светильник.

Преимуществами такой схемы является простой монтаж и возможность установки в различных местах. Недостаток заключается в том, что в случае использования светодиодных или энергосберегающих лампочек свет может мерцать.

Трехпроводная схема

Чтобы знать, как правильно подключить датчик движения в трехпроводной схеме, можно воспользоваться этой инструкцией:

От распредкоробки к датчику подводится ноль и фаза.
От вывода фазы с датчика провод подключить на светильник.
Также на лампочку нужно подать нулевой провод от распределительной коробки.

Жилы, которые подходят к датчику, следует подключать ко входам L (фаза) и N (ноль), а отходящий к выводу L (или другой буквой, например, A).

Подключение 3-проводного датчика к 2-проводной сети

Иногда бывает, что в наличии имеется детектор под три провода и лишь одна разрывающаяся фаза. Этот вариант подходит для некоторых светодиодных лампочек, но понадобятся дополнительные элементы. Нужно иметь конденсатор на 400 В и 2,2 мкФ, а также диод VDI 1N4007.

Алгоритм подключения:

Ноль подается на лампочку и с одной стороны на конденсатор.
Выход от светильника подводится ко второму выводу конденсатора.
После этого провод с выхода лампочки и конденсатора идет на датчик (N) и выход диода.
Вход на диод подключается к выходу А датчика.
К клемме L подключается фаза.

Преимуществом схемы является то, что при наличии кабеля с двумя жилами не требуется вносить в проводку серьезных изменений.

ВАЖНО. Но есть и недостаток. Такой вариант подходит не для всех светодиодных лампочек, поэтому их придется подбирать индивидуально. Если светильник и будет гореть, есть вероятность пульсации света.

Схема с пускателем и контактором

Как подключить датчик движения к лампочке, если нагрузка будет большой? Нужно использовать магнитный пускатель. Он примет основную нагрузку, а датчик будет только управлять катушкой, включающей светильник.

Схема простая:

Фаза подается на контакт L и на пускатель.
Ноль подается на N, контактор и лампочку.
С лампочки второй провод нужно подсоединить к пускателю.
С контактора второй провод подсоединяется к клемме А.

Такая схема позволяет предотвратить повреждение датчика, который не рассчитан на высокие токи.

Схема включения с выключателем

Датчик можно использовать совместно с обычным выключателем. Схема подключения простая: фаза подводится к устройству через выключатель. Таким способом очень удобно управлять освещением, так как можно полностью его отключить, выключив сам датчик.

Как избежать ложного срабатывания

Как подключить датчик движения, чтобы не было ложных срабатываний? Нужно придерживаться этих рекомендаций:

Не размещать датчики возле нагревательных приборов и вблизи деревьев.
Разрывать нужно только фазу.
Выбрать такое место, чтобы на прибор не попадал свет.
Крепить устройство с учетом типа (настенный или потолочный).

Как подключиться к прожектору

Для подключения к прожектору можно выбрать одну из схем:

С тремя контактами. От распределительной коробки или щитка к клемме L протягивается фаза. С выхода А провод идет на вход L прожектора. Контакты N объединяются и идут к щитку. Земля подключается напрямую к прожектору, на контакт PE.
С использованием выключателя. Выключатель следует устанавливать в разрыв фазы. В этом случае при отключении выключателя питание уходит со всей схемы. Также выключатель можно подключить параллельной фазе и выходу из датчика. Такой вариант позволяет принудительно включать лампочку, но привязываясь к остальным приборам.
С применением двухклавишного выключателя. Это комбинация двух предыдущих схем. Одна клавиша будет полностью обесточивать линию, а вторая — включать лампочку.

Разделение основного и ночного освещения

Чтобы экономия электричества была более эффективной, следует еще во время монтажа разделить основные и ночные светильники. Такой вариант установки более трудоемкий, но он себя окупит за счет использования в ночное время маломощных светильников.

Ошибки установки и подключения

Главными ошибками являются неправильный выбор места монтажа и некорректные настройки освещенности и чувствительности. В случае возникновения такой ситуации датчик может не срабатывать в нужный момент, включаться от домашних животных или же срабатывать с задержкой. Поэтому регулировке следует уделить достаточное количество времени. Нужно учесть все условия, при которых прибор будет работать.

Использование датчиков движения вполне можно назвать шагом к «умному дому». Это поможет сэкономить на электроэнергии и на ресурсе ламп. Также такие устройства избавляют от необходимости постоянно щелкать выключателем.

Схема подключения датчика движения в электрическую цепь. Как подключить датчик движения. Видео

Содержание статьи:

Сразу несколько рекомендаций
Подключение одного датчика движения в цепь
Подключение нескольких датчиков в цепь
Место для монтажа
На практике

Если вас интересует вопрос, как подключить датчик движения правильно, то вы открыли нужную статью. Изучив изложенный ниже материал, вы поймёте, что подключение такового практически схоже с установкой обычного выключателя, а главным отличием между ними является непосредственно принцип работы – механический и автоматический.

Инфракрасный датчик движения — Фото 01

Сразу несколько рекомендаций

В начале статьи хотелось бы дать вам несколько советов и рассказать, чего нужно избегать при подключении датчика движения:

Во-первых, любое препятствие в зоне видимости датчика может повлиять на ложное его срабатывание, что приведёт к ненужному включению освещения (речь идёт о деревьях, кустах и т. п.)
Правильной работе могут помешать любые источники тепла и электромагнитного излучения (не стоит устанавливать датчик напротив других приборов, излучающих свет)
Он работает под определённым углом и будет срабатывать лишь в том направлении, в котором установлен
Старайтесь следить за чистотой датчика движения, поскольку грязь на нём может привести к ухудшению качества работы или уменьшению радиуса
Датчик движения для освещения не предназначен для работы при больших нагрузках, поскольку средняя мощность такового обычно колеблется в пределах от 500 до 1000 Вт, поэтому подбирайте осветительные приборы по мощности

Вдобавок к предыдущему пункту: в том случае, если вам всё-таки понадобится подключить несколько мощных ламп к одному датчику, используйте в схеме магнитный пускатель: между фазой датчика и лампой устанавливается магнитный пускатель, а с другой стороны от лампы – его катушка.

Схема подключения датчика движения — Фото 02

Подключение одного датчика движения в цепь

Для начала вы узнаете, как подключить один датчик движения в цепь. На нём есть три клеммных зажима. От одного зажима провод ведётся напрямую к фазе, другая клемма предназначена для нулевого провода, а третья – для подключения осветительного прибора. Как видите, схема подключения датчика движения достаточно проста.

Датчик движения — Фото 03

Схема подключения датчика движения — Фото 04

Если вы хотели бы, чтобы освещение постоянно работало, даже когда отсутствует перемещение в зоне видимости, нужно параллельно подключить выключатель непосредственно к датчику движения. Для этого выключатель подключается от фазы к части провода, расположенного между датчиком движения и осветительным прибором. Когда выключатель разомкнут, то датчик движения будет работать, как того и требуется, но если замкнуть выключатель, то лампа будет работать в обход датчика. Всё достаточно просто.

Схема подключения датчика движения — Фото 05

Подключение нескольких датчиков в цепь

Теперь попытаемся объяснить, как подключить датчики движения, если их два или более. А требуется это в том случае, если радиус действия такого датчика слишком мал и его не хватает для охвата необходимой территории.

Подключение нескольких датчиков в цепь — Фото 06

Схема подключения нескольких датчиков в цепь — Фото 07

Нужно подбирать место для монтажа датчика таким образом, чтобы ему открывался наибольший угол обзора. Но в помещениях хаотичной планировки такое осуществить при помощи одного устройства практически невозможно. В таком случае датчики подключаются параллельно к одной фазе! Если подключить датчики к разным фазам, то будьте готовы к появлению короткого замыкания из-за межфазного подключения.

Место для монтажа

Даже если вы нашли схему датчика движения для освещения, выбрать наилучшее место для установки не так-то и просто. Вы должны учитывать сразу несколько факторов, влияющих на качество его работы. Так, не следует устанавливать его около отопительных систем, кондиционеров, источников электромагнитного излучения (микроволновая печь, радиоприёмники, телевизоры).

Расположение датчика движения — Фото 08

Перед тем, как выбирать место, нужно определиться, как именно датчик движения для освещения будет подключён к сети. Датчики движения работают либо от напряжения сети 220В, либо от батарейки. Более распространёнными являются датчики движения, работающие от центральной сети. Их можно подключить либо через коробку, либо при помощи проводов, идущих от люстры.

Второй вариант более приемлем ввиду того, что зачастую коробки спрятаны под обоями и даже если вы их найдёте, то без профессиональных навыков и знаний понять, какие именно провода вам нужны, очень сложно. Поэтому и подключать датчик движения советуем от проводов, идущих к люстре.

На практике

Допустим, вам требуется подключения датчика движения для освещения в ванной комнате. Наверняка у вас там один светильник и расположен он на стене. Датчик движения для освещения лучше всего размещать под ним.

С другой стороны, если датчик движения будет расположен на улице или в помещении, куда в дневное время суток попадает достаточно количества солнечного света, то нужно позаботиться о настройке датчика. На датчик есть несколько регуляторов, которыми могут быть настроены: время срабатывания, уровень освещенности, уровень шума и чувствительность (позволяет настроить радиус действия). Настройте датчик так, чтобы он не срабатывал при сильном освещении.

Датчик движения расположен рядом с источником освещения — Фото 09

На практике подключение датчика движения следует начинать с его осмотра. На коробке (обычно под клеммами) находится схема подключения датчика движения. Клемм три и имеют они следующие обозначения: L, N и L со стрелочкой. Обычная L обозначает клемму, к которой подключается фаза. N – нулевой провод, а L со стрелочкой – провод для соединения с лампой.

Схема подключения датчика освещения через распределительную коробку — Фото 10

Осмотрите схему, состоящую из светильника и выключателя в помещении. Разберите её и убедитесь в том, что выключатель размыкает фазу. Но может случиться и так, что выключатель установлен на нулевом проводе. Светильник работает, хоть и такой вариант небезопасен.

Обратите внимание на провода, идущие из стены к люстре. Их два. Зачистите провода и подсоедините клеммную колодку из трёх штук. Схема датчика движения для освещения проста: через верхнюю клемму колодки люстры проведите фазу и замкните её на клемме датчика, обозначенной буквой L. Через среднюю клемму колодки люстры проведите нулевой провод и замкните его на клемме датчика с обозначением N.

https://www.youtube.com/watch?v=YiWmUeN1Btg

Через среднюю клемму колодки люстры проходят ещё два провода. Один провод подключается к люстре, а другой – ко второй розетке. Фазовый провод от клеммы датчика идёт к другой клемме не напрямую, а через разомкнутое реле. Клемма с буквой L и стрелочкой на датчике движения соединяется с третьей клеммой колодки люстры. К нижней клемме колодки люстры подключают лампочку и дополнительную розетку. Реле будет срабатывать тогда, когда датчик движения зафиксирует какие-либо колебания. Как видите, подключение датчика движения для освещения несложное.

Подключение датчика движения — Фото 11

Тестирование и игра с датчиками PIR (датчик движения)

В одном из моих текущих проектов я хотел бы использовать несколько датчиков движения или приближения, также известных как датчики PIR.

PIR-датчики или пассивные инфракрасные датчики могут отлично подойти для проектов Arduino и Raspberry Pi, и их можно купить очень дешево — я заплатил всего около доллара за датчики в комплекте из 10 PIR-датчиков на eBay, но вы можете их купить. очень дешево в таких местах, как Amazon или AliExpress.

В этой короткой статье мы увидим, как работают эти датчики, как их можно использовать, как мы можем их протестировать и, возможно, немного их настроить.

Никаких Arduino, Raspberry Pi или чего-то подобного не требуется. Просто ИК, светодиод, батарея и резистор.

Что такое датчик PIR?

Датчик PIR — это электронный датчик, измеряющий инфракрасное излучение объектов в поле его зрения. Обычно этот тип датчика используется как датчик движения или приближения.

Довольно часто они обозначаются как:

Датчик PIR
Датчик движения
Датчик приближения
Инфракрасный датчик (движения)
Пироэлектрический датчик

Дешевые ИК-датчики — вид сверху

Дешевые ИК-датчики — датчик открыт

Дешевые ИК-датчики — вид снизу

Краткое и простое объяснение того, как работают эти датчики

Датчик в ИК-датчике обнаруживает или «считывает» инфракрасное излучение излучаемые» объектами вокруг нас.
Каждый объект с температурой выше абсолютного нуля (-273,15 ° по Цельсию, -459,67 ° по Фаренгейту или 0 градусов по Кельвину) будет излучать инфракрасное излучение, даже мы, люди, хотя мы, простые люди, не можем этого видеть.

Однако с помощью специальной тепловизионной инфракрасной камеры это можно сделать видимым для человеческого глаза.
Обратите внимание, что PIR использует относительно простой датчик — это определенно не камера!

Пример инфракрасного излучения

ПИК называются «пассивными», поскольку им не помогают никакие «помощники», которые, например, посылают некоторую форму или форму «излучения» или «света» для помощи в обнаружении. Это основано исключительно на том, что датчик может уловить из окружающей среды, что излучается объектами.

ПИК на самом деле смотрят только на «разницу» между двумя «половинками» датчика. Если разница слишком велика, он сработает — он обнаружит «движение». Это сделано разумно, чтобы избежать ложных срабатываний, вызванных, например, кратковременной вспышкой или повышением температуры в помещении.

Чип и немного дискретной электроники сделают все это за вас.

Объектив PIR «Купол»

Как вы можете видеть на рисунках выше, у PIR есть забавный куполообразный пузырь, который представляет собой набор линз, закрывающих датчик.

Если вы присмотритесь, то увидите, что «купол» состоит из маленьких сегментов, каждый из которых представляет собой небольшую пластиковую линзу Френеля. Эти крошечные линзы помогают датчику одним махом оглядеться, что было бы невозможно при использовании простого датчика (см. рис. 2).

PIR PCB

Для нас важны несколько точек на печатной плате PIR:

PIR PCB

Наиболее важными контактами являются, конечно, питание ( Vcc от 3 до 5 вольт – говорят, что это может быть даже до 12В) и GND (Заземление).
Контакт OUTPUT является контактом переключения.

Два потенциометра (оранжевые) позволяют настраивать Время задержки (Tx) и Чувствительность (Sx).

Тестирование ИК-датчика

Если вы хотите немного поэкспериментировать с ИК-датчиком или проверить, насколько хорошо он работает, то вам даже не понадобится Arduino или Raspberry Pi.

Все, что вам нужно, это источник питания, резистор и светодиод.

Питание может быть получено либо от батарей, либо от питание питание — от 3 до 9 вольт будет работать — я использовал зарядное устройство USB на 5 В.

На светодиод надо обратить внимание, так как важно правильно соединить пины. Самый длинный контакт светодиода (анод или «плюс») должен быть подключен к резистору, см. рисунок светодиода ниже.

Резистор должен иметь номинал 470 Ом , цвета Желтый , Фиолетовый и Коричневый (см. также калькулятор резисторов Tweaking4All).

Схема контактов светодиода

Итого:

Подключите контакт PIR Vcc к + источника питания.
Подключите контакт выхода PIR к одному концу резистора.
Подключите другой конец резистора к длинной ножке (анод) светодиода.
Подсоедините короткую ножку светодиода (катода) к — источника питания.
Подключите PIR GND к − источника питания.

И все… теперь у вас должно получиться что-то вроде этого:

Тестирование ИК-датчика с батареей, светодиодом и резистором

p.s. Я сделал этот рисунок с Fritzing, отличным инструментом для создания электронного дизайна!

Игра с «настройками»

Теперь, когда у нас есть тестовая установка, пора немного поиграть.
Когда светодиод горит, обнаружено движение.

Поначалу вы можете заметить неустойчивое поведение — это совершенно нормально. Нам нужно понять несколько вещей, прежде чем мы сможем настроить параметры.

При подключении аккумулятора датчику требуется от 30 до 60 секунд для стабилизации (прогрева).
Разместите установку таким образом, чтобы не было движения, и подождите, пока светодиод не погаснет.

Когда светодиод не горит, вы можете двигать рукой или чем-либо еще перед маленьким куполом и видеть, как светодиод загорается и гаснет.

В зависимости от того, что движется вокруг, дальность обнаружения должна составлять до 20 футов или около 6 метров.

Также имейте в виду, что датчик некоторое время остается включенным после обнаружения движения. Позже вы можете настроить время с помощью потенциометра «Время задержки».

Время задержки

«Время задержки» определяет, как долго пассивный инфракрасный датчик будет поддерживать высокий уровень выхода (ON) после обнаружения движения.

Например, при обнаружении движения вы можете установить это значение где-то между несколькими секундами (минимальное время задержки в моем случае составляет примерно 2 секунды) до нескольких минут (в технических характеристиках моего указано около 200 секунд).

При сборке базовой тестовой установки (выше) и кажется, что светодиод горит вечно, поверните этот диск вниз — задержка может быть слишком большой. Самая низкая настройка, если смотреть на винт с крестообразным шлицем потенциометра, находится в крайнем левом положении.

При проведении первых тестов устанавливайте его как можно ниже… пока не заметите, что требуется временная задержка.

Чувствительность

С помощью этого потенциометра вы можете установить желаемый «диапазон».
У меня сложилось впечатление, что он регулирует, сколько движения требуется, чтобы его «увидели», или, может быть, более техническими терминами: какую разницу между двумя «половинками» сенсора нужно увидеть, прежде чем это будет считаться движением.

Вам придется немного поиграть с этим, чтобы увидеть, какая настройка подходит для ваших целей.

Повышенная чувствительность может быть полезной при использовании PIR для дальнего действия , скажем, до 20 футов (6 метров) или более. Однако это также может привести к ложным срабатываниям в небольших помещениях, т. е. датчик PIR может сработать, когда он не должен.

пониженная чувствительность подходит для ближнего действия , скажем, половина максимального диапазона или до 10 футов (3 метра). Что в свою очередь могло пропустить движение на большую дальность. Объектам, расположенным дальше, может потребоваться больше движения для обнаружения.

Чтобы проиллюстрировать это, небольшой тест …
Сначала я установил самую низкую чувствительность и прошел 14 футов (около 4 метров) от датчика. Мне пришлось махнуть обеими руками, чтобы меня заметили.

После этого я выставил чувствительность на максимум и снова отошел на 14 футов от сенсора. Нет, мне нужно было всего лишь пошевелить пальцем, чтобы меня обнаружили.

Вам решать, что лучше всего подходит для вашего приложения PIR — с тестовой настройкой легко играть и настраивать.

Перемычка Retrigger

На некоторых ПИРах удобно не поставили перемычку (как у меня) — это не значит, что они не работают. Просто установить их немного сложнее.

Если ваш ИК-датчик не имеет для этого перемычек, а только контактные площадки для пайки, то присмотритесь, и вы увидите, что по умолчанию установлено значение «H». Мне потребовалось некоторое время, чтобы даже увидеть, что мой был закорочен на «H».

Параметр « L » ведет себя немного неустойчиво — когда вы перемещаетесь перед ИК-датчиком, вы увидите, что он время от времени включает светодиод, а затем снова выключает его. Это называется « без перезапуска ” — эта настройка не перезапускает или почти не перезапускает.

При использовании настройки « H » (по умолчанию) вы увидите, что светодиод остается включенным при перемещении перед ИК-датчиком. Это то, что называется « перезапускает », и кажется, что это наиболее часто используемая настройка, поскольку она ведет себя лучше всего.

Источники дополнительной информации

Как работают компоненты инфракрасного датчика движения
Дешевые ИК-датчики и Raspberry Pi
PIR-датчик Сигнализация Arduino
Датчик движения AdaFruit PIR
Основы Arduino: датчики PIR
Пассивные инфракрасные датчики
Parallax Basic Stamp — датчики PIR
Взлом PIR
Отчет о датчике Parallax PIR
Подробное объяснение того, как работает PIR (PDF)

Понимание PIR-датчиков движения — производство печатных плат и сборка печатных плат

Если вы понимаете, в какое время мы живем, все стало умным. Вы можете управлять умными устройствами, жить и работать в умных домах или офисах. Уровень и сложность связи между устройствами упрощают жизнь. Это также повышает эффективность и производительность, хотя и требует повышения безопасности и эффективности управления энергопотреблением. Датчики движения PIR являются оптимальным решением для обеспечения безопасности и BEM (управление энергопотреблением здания). Но как так?

Интеллектуальная подключенная технология, ответственная за создание БЭМ и безопасности, повысила уровень спроса на энергию, тем самым повысив затраты на энергию. Кроме того, потребность учитывать окружающую среду также высоко ценится многими людьми. Следовательно, хорошее управление энергией становится первостепенной задачей. В сочетании с уровнем автоматизации, необходимым большинству пользователей здания, становится необходимым иметь систему контроля отсутствия или присутствия людей посредством управления энергопотреблением по запросу.

Датчики движения PIR Вы когда-нибудь ступали в здание, и свет включался и выключался? Вы также когда-нибудь были свидетелями контролируемой среды, когда люди входят в комнату? Что ж, в центре всего этого всегда находятся ПИК (пассивные инфракрасные или пироэлектрические датчики. Также важно отметить, что ПИК или пассивные инфракрасные датчики обычно работают в сочетании с ультразвуковыми. Однако пассивные инфракрасные датчики датчики могут работать, и хорошо, как самостоятельный блок.
PIR или пассивные инфракрасные и ультразвуковые технологии работают по принципу обнаружения (людей). Тем не менее, у каждого есть свой смысл, и у каждого есть свои преимущества. Преимущества в этом случае зависят от конкретного приложения, в котором вы используете датчик движения.
Запросить изготовление и сборку печатных плат Рассчитать сейчас
Как работает пассивный инфракрасный датчик движения Схема датчика движения
Каждый объект имеет тенденцию излучать излучение в виде тепловой энергии. Это явление широко известно как закон Вина. Следовательно, обнаруживая изменения в ИК или инфракрасном излучении, ПИК легко обнаруживает присутствие или отсутствие людей. Он также может обнаруживать другие теплые и движущиеся объекты, кроме людей.
В большинстве случаев типичная схема включает пассивный инфракрасный датчик, микроконтроллер, систему сигнализации, светодиод, устройство управления питанием и батарею. Кроме того, подключение также должно стать доступным для работы системы, особенно дома.
Датчик PIR обычно подключается к микроконтроллеру. Однако микроконтроллер связывает систему управления питанием (аккумулятор), систему сигнализации, светодиод и связь (Интернет вещей).
Функциональность Пассивные инфракрасные датчики имеют два слота, каждый из которых может воспринимать или обнаруживать инфракрасное излучение. Следовательно, когда человек (или теплый объект) проходит через первый детектор, он генерирует положительный импульс. Но когда объект движется через второй детектор, система генерирует отрицательный импульс, который затем изображает движение из дифференциальных импульсов. Используя приличную аналоговую электронику, которая использует пару операционных усилителей, генерируется сигнал, указывающий на присутствие теплого тела, движущегося по нему.
Вы найдете оптический инфракрасный фильтр, установленный на передней панели датчика, чтобы ограничить длину волны только желаемыми. Типичный для этого влечет за собой 10 мкм, поскольку это представляет ИК-энергию человеческого тела. Область, охватываемая пассивным инфракрасным детектором, часто подтверждает функцию линзы, установленной на чувствительном элементе, помимо размещения детектора на месте или в комнате. Один из наиболее распространенных типов линз, с которыми вы столкнетесь, — это линзы Френеля, разработанные из пластика (полупрозрачные). Он концентрирует инфракрасное излучение, исходящее из более широкой области, на детектор.
Любопытный случай с ультразвуковыми датчиками В некоторых случаях вы найдете других людей, предпочитающих ультразвуковые датчики в качестве альтернативного метода обнаружения присутствия людей в здании. В то же время эффективная система обнаружения всегда может быть использована в сочетании с технологией PIR для получения лучших результатов обнаружения движения. Ультразвуковые преобразователи используют звуковые волны, которые работают на более высоких частотах, чем обычно слышат люди — от 30 кГц до 10 МГц.
Если вы не знаете, как работают ультразвуковые преобразователи, то они состоят из передатчика и приемника. Когда генерируется звуковой импульс, он отражается от объектов на своем пути, которые приемник отражает и записывает. Например, когда комната пуста, отражение будет исходить от противоположной стены. Это время от отражения до приема будет пропорционально расстоянию между стеной и датчиком. Следовательно, всякий раз, когда человек входит в здание или комнату, пульс будет отражать его. Поскольку их близость к извещателю по отношению к стене окажется ближе, время регистрации их отражения в системе обнаружения также окажется меньше.
Как подключить пассивный инфракрасный датчик Всегда важно понимать конструкцию и способ подключения пассивного инфракрасного датчика. Большинство конструкций PIR имеют два прямоугольных окна, которые позволяют проникать ИК-излучению. Датчик, содержащий электроды, крепится за любым окном определенным образом. Один датчик должен обеспечивать положительный выходной сигнал, а другой — отрицательный. Всякий раз, когда система не может обнаружить объект, оба детектора или датчики получают один и тот же ИК-сигнал, который компенсирует друг друга. Однако, если человек (теплое тело) сталкивается с источниками обнаружения, значение расходится с парным датчиком, заставляя его регистрировать изменение выходных данных.
Вы всегда можете положиться на линзу Френеля, расположенную в передней части области окна, для увеличения дальности обнаружения, помимо шаблонов и углов обнаружения. Такое увеличение позволяет аспектам соответствовать требованиям соответствующего приложения. Разнообразные компоновки датчиков, которые развертываются на двух пироэлектрических элементах (расположенных по сетке), позволяют точно настраивать характеристики для различных приложений. Например, конфигурация матрицы и объектива в таком продукте, как Panasonic AMN, оптимизирована для обнаружения движения в узком поле зрения. Следовательно, он становится идеальным для развертывания в приложениях для выключателей света и торговых автоматов. Он заметно отличается от некоторых семейств EKMC и EKMB общего назначения.
Также целесообразно включить усилитель для повышения удобства использования ИК-датчика движения. Усилитель уменьшит шум, исходящий от интеллектуальных технологий, таких как излучение смартфонов. Такие электромагнитные излучения могут быть обнаружены датчиком PIR.
Запросить изготовление и сборку печатных плат Рассчитать сейчас
Применение ИК-датчиков движения Пир-датчик движения arduino
Пассивные инфракрасные датчики находят разнообразное применение в разных секторах. Однако к наиболее примечательным относятся следующие.
Управление освещением Большинство систем BEM имеют управление освещением в качестве критического элемента, особенно при обнаружении присутствия людей для регулирования освещения по мере необходимости. Датчики PIR по своей конструкции могут работать идеально, хотя в этом случае мобильность человека или объекта становится центральной для их обнаружения. Однако ультразвуковые системы могут оказаться достаточными для предоставления информации, необходимой для автоматизации и управления системами HVAC.
Безопасность Пассивные инфракрасные датчики служат ценным инструментом для обеспечения безопасности вашей коммерческой или домашней собственности. Он контролирует безопасность вашего дома, обнаруживая вторжение (через IDS — систему обнаружения вторжений). Большинство ИК-датчиков устанавливаются вдали от точек входа и, таким образом, обнаруживают любое вторжение до того, как человек доберется до датчика и помешает ему.
Подключенные роботы Концепции подключенных роботов становятся все более популярными для коммерческих и бытовых приложений. Это может включать в себя простых роботов, таких как автоматические пылесосы, которые могут пылесосить дома без присмотра. Вы также можете получить ту же концепцию, когда речь идет о газонокосилках-роботах. Однако для этого применения PIR необходимы ультразвуковые преобразователи, поскольку оно работает без сбоев.
Промышленное применение Большинство крупных складов и заводов используют роботов для перемещения продуктов или товаров из одной области в другую. В то время как AGV (автоматически управляемые транспортные средства) имеют предопределенные пути, по которым они должны следовать, чтобы избежать других объектов, они используют ультразвуковые преобразователи, чтобы обнаруживать и избегать других AGV на своем пути.
Торговые автоматы Большинство современных разработчиков торговых автоматов используют технологию PIR и датчики, чтобы их торговые автоматы отображали свет, когда кто-то машет рукой или стоит перед ним. Это помогает снизить эксплуатационные расходы. Кроме того, появление IoT или Интернета вещей обеспечило управление несколькими приложениями с помощью датчиков PIR. Он реализует это, передавая обновления статуса на интеллектуальный сервер. Это позволяет вам развернуть выход с резидентных или близлежащих камер видеонаблюдения для освещения панелей дисплея или принтера в рабочее время.
Вы всегда должны следить за тем, чтобы выбрать правильный датчик PIR для вашего приложения. На рынке существуют различные типы, хотя большинство из них используют схожую базовую архитектуру. Тем не менее, существует все больше различий в конструкции и дизайне. Инфракрасное излучение попадает в блок детекторов или датчиков через одно или несколько окон, расположенных спереди, прежде чем попасть на пироэлектрические панели. Кроме того, пироэлектрический материал генерирует электрический ток при воздействии инфракрасной энергии. Вы можете найти пироэлектрики в виде нитрата цезия, нитрида галлия или поливинилфторида на основе углерода и фенилпиридинов.
Кроме того, конструктивные усовершенствования датчика PIR подразумевают переход к более широкому диапазону применения, чем предполагалось ранее. Это также позволяет правильно выбирать услуги и продукты, совместимые с Интернетом вещей. Тем не менее, не беспокойтесь о PIR, так как RayMing PCB и Assembly существуют для того, чтобы упорядочить ваши потребности в информации, продуктах и услугах.
Запросить расчет стоимости изготовления и сборки печатной платы
Важные соображения перед установкой ИК-датчика движения Как и все обычные датчики движения, пассивный инфракрасный датчик движения имеет ограниченный диапазон обнаружения. В большинстве случаев он составляет около восьмидесяти футов, что означает, что одного будет недостаточно для системы безопасности вашего дома или офиса. Поэтому рекомендуется работать со специалистами по безопасности (специалистами компании) для установки системы датчиков движения. Кроме того, основные работы специалистов по установке включают в себя проверку планировки вашего помещения. Поэтому разумно размещать датчики PIR в наиболее стратегически важных местах.
Интеграция ваших пассивных инфракрасных датчиков с системой охранной сигнализации вашего дома также становится неотъемлемой частью. Вы можете удобно получать доступ, контролировать и управлять им с помощью приложения со своего смартфона из этой системы.
Однако если вы хотите установить пассивный инфракрасный датчик самостоятельно, все становится иначе. В этом случае необходимо учитывать следующее.
Рекомендации по установке ИК-датчика своими руками Установите ИК-датчик рядом с точками входа в ваш дом или офис. Чтобы добиться этого, подумайте о покупке ИК-детекторов движения, специально предназначенных для окон и дверей.0003
Также целесообразно размещать пассивные инфракрасные датчики в местах с интенсивным движением в вашем доме. Например, у вас, возможно, будет больше шансов поймать злоумышленника на лестничной клетке, в коридоре или в другом возможном месте, через которое должны пройти люди. Было бы полезно, если бы вы также разместили датчики или детекторы рядом с комнатами с ценными предметами, которые могут стать целью для воров.
Избегайте установки ИК-датчиков движения вблизи источников тепла. Пассивные инфракрасные датчики работают, анализируя колебания температуры в определенной области, которые могут вызывать ложные срабатывания при установке рядом с печью, вентиляцией или камином.
Не блокируйте датчик PIR. Ваш датчик движения PIR не будет работать должным образом, если ему будут препятствовать. Препятствие мешает датчику PIR обнаруживать движение. Препятствия в большинстве случаев не оказываются очевидными. Например, ваш внедорожник, припаркованный на улице, может помешать вашему ИК-датчику обнаружить движение на улице или тротуаре.
Примечание:
Рекомендуется всегда проверять и протирать датчик после установки. Это обеспечивает четкую или беспрепятственную линзу, что обеспечивает ее эффективность.
Вам также необходимо настроить параметры ИК-датчика движения (либо технический специалист установит его для вас, либо сделает это самостоятельно). Тем не менее, это поможет предотвратить взрыв вашего смартфона бесчисленными уведомлениями о движении, гарантируя, что чувствительность окажется правильной. Для самостоятельной настройки параметров пассивного ИК-датчика достаточно обратиться к инструкции по эксплуатации датчика. Кроме того, скорее всего, он будет поставляться с приложением, которое вы должны установить или изменить в настройках, чтобы обеспечить правильную чувствительность (не слишком чувствительную и не менее чувствительную).
Всегда тщательно изучайте перед покупкой ИК-датчика движения, чтобы понять различные типы настроек, функции и т. д., которыми они оснащены. Вы можете получить ИК-детекторы с режимом «установил и забыл», который позволяет выполнять минимальные настройки. Однако другой набор ИК-датчиков обладает полным набором функций, для настройки которых требуется много времени.
Преимущества пассивного инфракрасного датчика Поскольку пассивные инфракрасные датчики работают, обнаруживая движение и температуру тела, они представляют собой одно из лучших и наиболее надежных решений для обнаружения движения. Некоторые из наиболее заметных преимуществ датчиков PIR включают следующее.
PIR или пассивные инфракрасные датчики подходят для домашних животных. Вы можете настроить чувствительность к теплу, чтобы избежать ложных срабатываний. Например, когда собака, кошка или другое мелкое животное пересекает зону обнаружения.
Пассивные инфракрасные датчики недороги. Стоимость покупки PIR оказывается относительно доступной по сравнению с другими датчиками. Как авансом, так и в течение периода обслуживания. Во-первых, он потребляет мало энергии, и на него можно положиться в течение длительного времени.
Пассивный инфракрасный датчик идеально подходит для простой домашней системы безопасности, поскольку он охватывает небольшие пространства.
Недостатки пассивного инфракрасного датчика Он неэффективен, если вы хотите охватить большие пространства
Пассивный инфракрасный датчик также может оказаться сложным при установке в одиночку. Он может не охватывать ожидаемые области или пространства, если вы неправильно наклоните его.
Ему также требуется прямая видимость с подвижными объектами, чтобы он мог чувствовать или обнаруживать движение.
PIR-датчик Arduino: что это значит и как его настроить Если вы посмотрите на компоновку или конструкцию пассивного инфракрасного датчика движения, вы заметите, что у него есть выход. Выход становится решающим при подключении его к датчику PIR Arduino — микроконтроллеру определенного типа. Хотя его можно спроектировать самостоятельно, вы всегда можете положиться на наш опыт и опыт RayMing PCB при разработке микроконтроллеров Arduino для датчика движения PIR.
Все, что вам нужно сделать, это подключить ваш PIR к выбранному вами типу Arduino, чтобы обеспечить правильное обнаружение любого движения. Всякий раз, когда обнаруживается движение, значение вывода устанавливается на «1». Кроме того, двойные потенциометры на плате позволяют регулировать желаемую чувствительность, кроме времени задержки после обнаружения движения.
Большинство ИК-модулей оснащены ИК-датчиком, отвечающим за обнаружение движения и присутствия по инфракрасному излучению человеческого тела. На рынке доступны различные PIR-модули, но они часто оказываются схожими по своей сути. Вы получите как минимум контакт GND, цифровой выход и контакт Vcc. Некоторые модули также имеют на датчике шарообразную линзу, которая увеличивает угол обзора.
Запросить изготовление и сборку печатной платы сейчас
Как использовать пассивный инфракрасный датчик с Arduino
Схема -красный выход для каждого варианта цифрового контакта. Было бы полезно, если бы вы переместили перемычку модуля датчика PIR в положение, отмеченное «L». он будет иметь предполагаемый эффект переключения датчика всякий раз, когда он обнаруживает движение. Однако, хотя он и прочный, маловероятно, что он будет эффективным вариантом в практических приложениях. Вы можете называть этот режим режимом одиночного срабатывания или режимом без срабатывания.
Вы получите стандартную логику датчика, если слегка переместите перемычку в положение «H». Ваш датчик включится при обнаружении движения и выключится после последнего обнаруженного движения. В этом случае датчик обеспечит сброс таймера; в противном случае необходимо выключать (выводить) каждый раз, когда он обнаруживает движение. Это может быть применимо, например, для регулирования или управления освещением присутствия в помещении. Здесь вы не хотите, чтобы ваши огни мигали, когда устройство перезагружается.
За модулем находятся два потенциометра. Таким образом, вы можете увеличить или уменьшить чувствительность датчика, изменив настройку чувствительности потенциометра. Другой аспект, который вы можете изменить, включает задержку вывода после обнаружения движения.
Код Всегда крайне важно включить или добавить библиотеку перед загрузкой кода. Вы должны рассмотреть следующие шаги, особенно если вы новичок в плате Arduino.
Посетите страницу www.Arduino.cc/en/Main/Software , чтобы загрузить программное обеспечение в свою операционную систему. После этого установите пакет IDE в соответствии с инструкциями.
Следующим шагом является запуск Arduino IDE и очистка текстового редактора. Затем вам нужно скопировать код в текстовый редактор.
Прежде чем выбрать плату Arduino, выберите платы и инструменты для работы с ними.
Подключите плату Arduino к компьютеру и убедитесь, что вы установили COM-порт.
Нажмите кнопку со стрелкой для загрузки, и все будет готово.
Крайне важно откалибровать датчик, а для этого избегайте любых движений перед пассивным инфракрасным датчиком в течение примерно пятнадцати секунд. Всегда проверяйте, чтобы контакт 13 выключился, прежде чем совершать какие-либо движения перед детектором. Это становится жизненно важным, поскольку после этого периода датчик PIR получает снимок области обзора и, таким образом, может обнаруживать движение.
Запросить производство и сборку печатных плат
Выбор идеальной модели Arduino для вашего датчика движения PIR Модели микроконтроллеров Arduino различаются по типам и сериям деталей. Такие функции, хотя и являются отличительными, не могут отвлекать от единообразной и стандартной функциональности Arduino по отношению к датчикам движения PIR, поскольку они всегда оказываются похожими. Тем не менее, для возможностей микроконтроллера Arduino вы должны рассмотреть следующие аспекты, прежде чем остановиться на одном из них.
Размер или размеры Микроконтроллеры Arduino бывают разных размеров. В большинстве случаев, чем компактнее, тем лучше для вашей сенсорной системы PIR. Однако не так уж неправдоподобно найти большинство из них размером 80 мм * 60 мм * 25 мм.
Серия микроконтроллеров Микроконтроллеры Arduino выпускаются в различных сериях в зависимости от техники и технологии изготовления платы. Например, Arduino Uno Rev 3 работает на микроконтроллере ATmega328P. Полезно рассмотреть технологию изготовления помимо технологии, используемой для понимания состояния качества платы.
Рабочее напряжение Напряжение часто коррелирует с током. Спецификация напряжения микроконтроллера определяет количество потребляемой мощности. Но, как и в случае с большинством интеллектуальных технологий (BEM), вам нужно, чтобы они работали эффективно и энергосберегающим образом. Поэтому учитывайте рекомендуемое входное напряжение и предел.
Номер цифрового контакта Микроконтроллер обычно имеет аналоговые входные контакты и цифровые входы/выходы. Однако количество контактов становится важным при определении потенциальных соединений. Например, если у вас есть 14 цифровых входов/выходов с 6 PWM и еще шестью аналоговыми входными контактами, то все будет хорошо.
Память Arduino, как и все другие микроконтроллеры, обладает аспектом памяти. Однако тип (флэш-память) и размер имеют решающее значение для определения ее эксплуатационных возможностей. Следовательно, в большинстве случаев он будет иметь SRAM, флэш-память и EEPROM.
Тактовая частота Прежде чем подключать его к датчику движения PIR, любой микроконтроллер должен учитывать такие аспекты, особенно для вашего Arduino.
Заключительные мысли PIR или пассивные инфракрасные датчики представляют собой важнейший аспект любой системы безопасности в частных и коммерческих помещениях. При правильной настройке он помогает обнаруживать злоумышленников или подозрительные действия с беспрецедентной точностью. Таким образом, понимание всех тонкостей этого имеет решающее значение при выборе и обеспечении безопасности вашего дома.
Как подключить датчик движения для управления светом
Первая ассоциация, которая приходит на ум при словосочетании «умный дом» — это автоматическое включение света в комнате при появлении в ней человека и автоматическое отключение освещения при выходе людей эта комната. В этой статье я дам подробную инструкцию, как создать такое автоматическое включение света своими руками, сделав свой дом чуточку умнее.
Для реализации этой идеи был взят датчик движения LX-01. Принцип его действия прост – при движении в зоне обнаружения он замыкает цепь, тем самым включая подключенные к нему устройства. При отсутствии движения цепь автоматически размыкается, отключая все устройства.
Датчик движения тоже имеет возможность настройки, их три — временной интервал отключения, уровень освещенности и чувствительность. Временной интервал отключения задает время, в течение которого датчик будет работать с момента последнего обнаружения движения. Значения устанавливаются между 5 секундами и примерно 2 минутами.
Уровень освещенности необходим для корректной работы датчика в светлое время суток. При движении датчик определяет уровень освещенности, и если он ниже порога, то датчик срабатывает, если выше, то датчик не срабатывает. Логично – зачем днем в уже освещенном естественным светом помещении включать электрическое освещение?
С последней настройкой — чувствительность — думаю все понятно и без описания. Чем выше чувствительность, тем лучше датчик реагирует на движение. Если сенсор срабатывает слишком сильно, то чувствительность лучше уменьшить.
Стоит отметить, что датчиков вообще и датчиков движения в частности сейчас очень много. Каждый вид подходит для конкретной задачи. Так что описанный выше датчик движения лучше всего подходит для установки в коридоре или любом другом помещении, где часто проходят люди, не задерживаясь надолго. Объясняется это в первую очередь принципом работы датчика — он реагирует на движение. По этой причине устанавливать его в туалете или в ванной — плохая идея. В противном случае каждый раз, когда вы принимаете ванну, машите руками или делайте другие телодвижения, чтобы постоянно освещать комнату. Согласитесь, это не очень удобно. Итак, мы определились с выбором номера. Теперь приступаем к выбору места расположения датчика движения.
При установке датчика движения важно учитывать параметры помещения. Расположение дверей, основные пути перемещения людей – все это оказывает существенное влияние на выбор места для установки. В моем случае коридор имел следующую планировку:
Видно, что в коридоре 4 двери и окон нет. Отсутствие окон в данном случае даже на руку — не придется подстраивать датчик под различные уровни освещения, датчик будет хорошо срабатывать при каждом движении в помещении, вне зависимости от времени суток. С каждой стороны по одной двери, это несколько усложняет задачу, так как необходимо контролировать все 4 двери одновременно, чтобы вошедший не оказался в темноте. Так как датчик имеет обзор 120 градусов, было решено установить его в углу комнаты (ведь, как известно, прямой угол равен 90 градусов). Установка посередине стены в данном случае не подходит, так как из-за этого дверь в этой стене будет упущена из виду. Итак, с расположением датчика мы определились:
Теперь нужно определиться с подключением датчика. Схема подключения приведена ниже:
Несмотря на то, что мы подключаем датчик к сети с фазным током, подключить провода к датчику иначе, чем показано на схеме, невозможно — один датчик благополучно сгорел после того, как был неправильно подключен к сети.
В некоторых случаях может быть полезно оставить переключатель управления, который будет действовать параллельно с датчиком движения. Например, вам нужно по какой-то причине держать включенным свет в этой комнате в течение длительного периода времени в отсутствие людей. Для этого необходимо подключить стандартный выключатель света параллельно датчику. Схема подключения изменится и будет выглядеть уже так:
Такое подключение позволит держать свет включенным сколь угодно долго при включении выключателя. Своеобразный «аварийный режим». В остальное время переключатель должен находиться в состоянии «выключено», в этом случае управление освещением полностью переходит на датчик движения.
С помощью тестера прозваниваем проводку и находим провод, идущий от выключателя к лампе. От него тянем новый провод к красному контакту датчика. Далее берем провод с другой стороны выключателя и протягиваем от него провод к коричневому контакту датчика движения. После этого нужно взять провод, подходящий к лампе (осветительному прибору) с другой стороны (не со стороны выключателя). С этого провода делаем контакт на клемму с синим проводом датчика движения.
Важно! Все электромонтажные работы проводить при отключенном в доме электричестве. При этом соблюдайте все меры предосторожности при работе с электропроводкой. Обязательно заизолируйте все открытые участки проводки, перепроверьте соединение.
После соединения всех контактов можно собрать датчик движения и закрепить его в выбранном месте. В нашем случае с коридором был изготовлен специальный металлический уголок, который крепился под углом 45 градусов к стенам в месте их соприкосновения. Далее к этому уголку крепился датчик движения.
По окончании всех монтажных работ необходимо проверить работу датчика. Войдите в его зону видимости — если свет включается сразу после входа в комнату, значит все настроено правильно. Затем установите желаемый интервал выключения света. Если датчик немного не работает, используйте тумблеры для настройки. расположен на корпусе датчика. Также будет полезно попробовать датчик в разных его положениях — благодаря кронштейну датчик можно крутить и поворачивать.
См. также в этой теме: Схемы подключения датчика движения и Как выбрать, настроить и подключить фотореле для наружного или внутреннего освещения
Добавление тревожного датчика движения в систему видеонаблюдения
Системы видеонаблюдения имеют широкие возможности настройки и настройки чтобы соответствовать конкретным потребностям любого пользователя. Одним из дополнительных компонентов, который можно добавить, является датчик PIR, который означает пассивный инфракрасный датчик. Датчики PIR — это датчики движения, которые обычно используются в системах домашней безопасности, но их также можно добавить в некоторые из наших систем видеонаблюдения. Используя этот дополнительный датчик, вы можете настроить записывающее устройство DVR вашей системы камер для выполнения ряда различных действий в зависимости от того, что вы укажете.
Датчик PIR представляет собой электронный датчик, который срабатывает, измеряя инфракрасный свет, излучаемый объектами, попадающими в его поле зрения. Пассивный является частью его названия по той причине, что датчик не использует энергию для активного обнаружения. Он срабатывает только в том случае, если объект излучает энергию. Если вы решите использовать датчик PIR, также очень важно понимать, что он не вызывается изменениями температуры (т.е. теплом), а вместо этого энергия, выделяемая теплом (инфракрасные волны). Любой объект, находящийся выше абсолютного нуля (минимально возможная температура), будет излучать эту «тепловую энергию».
Не секрет, что многие камеры безопасности уже имеют встроенные датчики движения. Основное преимущество использования дополнительных ИК-датчиков заключается в том, что они гораздо более чувствительны, когда речь идет об обнаружении изменений в окружающей среде. Они также имеют большую дальность обнаружения. Если вы решите использовать PIR, вашей следующей задачей будет его установка и настройка в вашем DVR.
Базовый ИК-датчик
После того, как вы выбрали ИК-датчик, следующим шагом будет выбор правильного кабеля в зависимости от того, как и где вы собираетесь установить свой ИК-датчик. Некоторые факторы, которые следует учитывать, — это то, как далеко датчик PIR будет находиться от цифрового видеорегистратора и как далеко он будет находиться от источника питания. В целях визуальной демонстрации мы будем использовать кабель питания с косичками и небольшой отрезок кабеля передачи данных CAT5 (не показан). Кабель для передачи данных на картинке представляет собой витую пару 18AWG. Это кабель, который мы рекомендуем, если вы будете устанавливать датчик PIR далеко от вашего DVR. Это более толстая проволока и более прочная в целом.
Кабель питания и кабель для передачи данных
После того, как вы выбрали оборудование; пора все соединить. Начните с открытия вашего датчика PIR, чтобы открыть внутреннюю схему. В целом это будет выглядеть так, как показано на рисунке ниже. Затем вам нужно будет найти место для установки кабелей питания и данных. После того, как вы это сделаете, вам нужно ослабить винты в области крепления с помощью крестообразной или плоской отвертки (это будет зависеть от вашей конкретной модели). Затем вставьте кабели питания и данных в соответствующие места на датчике PIR. Завершите соединение, закрутив кабели и убедившись, что они надежно закреплены. Наконец, определите, насколько высоко или низко вы будете устанавливать ИК-датчик, и соответствующим образом отрегулируйте настройку высоты ИК-датчика. Во-первых, вам нужно ослабить винт регулировки высоты и сдвинуть печатную плату вверх или вниз. Используйте паз для регулировки высоты слева и направляющую ножек на печатной плате, чтобы выбрать подходящую высоту для вашей установки. Этот конкретный блок может быть установлен где угодно от 6 футов до 12 футов в высоту. Опять же, этот процесс будет зависеть от того, какой датчик PIR вы выбрали.
Открытый ИК-датчик
После завершения всех подключений; датчик PIR будет выглядеть так (на фото ниже). Что касается кабеля питания, убедитесь, что красная часть подключена к положительной (+) клемме, а черная часть подключена к отрицательной (-) клемме.
Открытый ИК-датчик с полной проводкой
Теперь, когда у вас есть полностью подключенный ИК-датчик; он должен быть подключен к видеорегистратору. Найдите блок аксессуаров (обычно зеленого цвета) на задней панели цифрового видеорегистратора. Начните с отвинчивания винтов над слотом «1» и слотом «земля». Вы можете увидеть, как выглядит символ земли, нажав здесь. Порядок проводов для вспомогательного блока должен совпадать с порядком проводов внутри датчика PIR. В этом случае у нас есть полосатый провод слева в датчике, поэтому он должен быть слева в блоке аксессуаров. Пожалуйста, обратитесь к изображению ниже. После этого датчик необходимо подключить к адаптеру питания 12 В или подключить к блоку питания в зависимости от вашей конкретной настройки.
Вид сзади цифрового видеорегистратора с подключенным кабелем передачи данных ИК-датчика

Чтобы завершить настройку и начать использовать ИК-датчик, необходимо окончательно настроить параметры ИК-датчика внутри цифрового видеорегистратора. Это делается путем навигации по экранному меню и настройки функций датчика PIR в соответствии с вашими потребностями. Чтобы перейти к экрану настроек PIR, выполните приведенный ниже список шагов.

1) Щелкните правой кнопкой мыши на главном экране и прокрутите вниз до главного меню
2) Введите имя пользователя и пароль
3) Нажмите «Настройки»
4) Нажмите «Обнаружить»

После того, как вы выполнили все эти шаги, вы увидите экран, показанный на рисунке ниже. На экране «Обнаружение» вы можете переключать несколько настроек, связанных с вашим датчиком PIR. Например, вы можете установить канал датчика PIR. В этом случае он настроен на канал 1, потому что он подключен к слоту 1 на блоке аксессуаров цифрового видеорегистратора. Вы также можете выбрать, будет ли PIR-датчик включать зуммер или отправлять уведомление по электронной почте при обнаружении движения. Его также можно настроить на сочетание этих вещей. Все зависит от ваших конкретных потребностей и того, как вы хотите его настроить.

После того, как вы подключили датчик тревоги к задней панели рекордера, следующая серия шагов включает настройку расписания записи в системе безопасности для записи при срабатывании тревоги. Вы можете настроить один из наших цифровых видеорегистраторов или сетевых видеорегистраторов с тревожными входами для записи только на основе записи, активированной по тревоге, или комбинировать ее с непрерывной видеозаписью и обнаружением движения на основе видео, а также при использовании наших камер видеонаблюдения.
В приведенном ниже видео объясняется, как настроить запись по тревоге на одном из регистраторов DVR или NVR.

Дон Стивенс (Don Stephens) является менеджером технической поддержки в CCTV Camera World, ведущем дистрибьюторе камер безопасности, расположенном в Буффало, штат Нью-Йорк. Он специализируется на разработке профессиональных систем видеонаблюдения для средних и крупных предприятий, школ и государственных проектов.
Связаться с Доном по электронной почте | YouTube
Просмотреть все сообщения Дона Стивенса
Датчик движения для включения света
А вы знали, что изначально соединение прожектора с датчиком движения было задумано исключительно в целях безопасности? Когда ночью на склад или на стоянку заходили нежелательные гости, такое устройство приводило в действие движение, в результате чего включался свет. Это давало знак сторожу или отпугивало «гостей». Однако позже кому-то пришла в голову отличная идея — почему бы не использовать это устройство в мирных целях? С тех пор во многих общественных и жилых помещениях обнаружен датчик движения для включения света. Схема подключения его к общей электрической сети не отличается сложностью; с этим справится даже электрик без многолетнего стажа и стажа.
Содержание
Где и когда применяется?
Классификация
Как работает инфракрасное устройство?
Особенности ультразвукового прибора
Как работает микроволновый датчик
Варианты схемы подключения
Настройки и выбор места
Где и когда применяется?
Выключатель с датчиком движения очень удобен, когда объект попадает в незнакомое, неосвещенное место. Ему не придется шарить в темноте по стенам, пытаясь найти выключатель и включить свет. Как только человек появится в дверях, лампа включится.
Схема подключения датчика движения для освещения часто используется в следующих случаях:
На входе в подъезды многоквартирных домов.
В проходах и лестничных клетках, имеющих естественное освещение днем, и требующих дополнительного освещения в темное время суток.
На лестнице, ведущей в подвал.
В гаражах, кладовых, подвалах и других хозяйственных постройках и помещениях, не имеющих естественного освещения.
На проходных лестничных клетках и в коридорах, находящихся внутри здания и не имеющих естественного освещения в дневное время.
В санузлах (в данном случае для выключения света больше нужен выключатель с датчиком движения, т.к., как правило, выходя из санузла, особенно в общественных местах, многие забывают и не выключают освещение).
Если есть такая необходимость, можно установить датчик движения и настроить его одновременно на включение светильника и некоторых бытовых приборов (например, телевизора, вытяжного вентилятора в ванной, кондиционера).
Внимание! Установленный выключатель с датчиком движения, кроме того, что вы будете чувствовать себя комфортно, еще и значительно сэкономит энергопотребление и уменьшит сумму платежей.
Классификация
датчик температуры
Перед подключением датчика движения узнайте, что это за устройство и на чем основан принцип его работы.
Эти устройства классифицируются по нескольким параметрам. Например, по месту установки они бывают периметрическими (монтируются для уличного освещения), периферийными и внутренними. Датчики движения, которые предназначены для наружной установки, выдерживают высокие и низкие температуры и влажность.

Не пытайтесь устанавливать внутренние устройства на открытом воздухе, они не будут нормально работать.
По способу срабатывания:
Тепловой. Такие устройства реагируют на изменение температурного режима на подконтрольной им территории.
Колебательный. Здесь уже идет реакция на изменение магнитного поля или внешней среды при движении объекта.
Звук. Он запускается импульсом от колебаний воздуха при появлении звуков.
датчик звука
По способу установки:
Потолок (устанавливается в подвесных потолках).
Накладной (настенный).
Потолочные и настенные блоки имеют разные углы обзора. Потолочные покрывают 360 градусов пространства, а настенные — от 90 до 240 градусов.
Конструктивно приборы бывают наружные (устанавливаются на специальные кронштейны) и встраиваемые (монтируются в коробки для выключателей или в специальные отверстия в потолке рядом с местом крепления люстры).
Иногда эти устройства делают так, что они очень похожи на обычный светильник. Выключатель света часто совмещают с датчиком движения, что очень удобно, ведь в этом случае выполняется сразу несколько функций.
Как работает инфракрасное устройство?
Инфракрасное устройство управления движением также называют пассивным. Если сравнивать грубо, то можно связать это с термометром. Он срабатывает, когда источник тепла входит в его диапазон.
Но для работы такого устройства необходимы дополнительные настройки. Например, вы настроили такой инфракрасный прибор и настроили его на появление взрослого человека. Если ребенок входит в комнату, датчик может не сработать. Температура тела у всех одинакова, но количество тепла, которое изучают взрослый и ребенок, различно. В этом случае установка прибора на самый минимум тоже не выход из ситуации, он потом начнет реагировать на любую вбежавшую в комнату кошку или собаку. В этом недостаток инфракрасных моделей — они требуют тщательной ручной настройки. Еще одним недостатком этого датчика является то, что он ложно срабатывает на работающие в помещении отопительные приборы.
Но у такого датчика есть и ряд преимуществ:
Во-первых, он не выделяет ничего, что могло бы нанести вред человеческому организму.
Во-вторых, по цене доступен широкому кругу потребителей.
Инфракрасные устройства имеют дополнительные элементы управления. Можно менять не только порог срабатывания, но и угол охвата.
Устройство подходит для использования внутри и вне помещений.
Узнайте больше об инфракрасном датчике в этом видео:

Характеристики ультразвукового устройства
Ультразвуковое устройство классифицируется как активное устройство. Принцип его работы основан на высокочастотных сигналах, которые отражаются от объекта в поле зрения. Можно сказать, что сенсор «запоминает» определенную картинку. Как только он начинает меняться (появляется новый объект или начинает двигаться старый), он срабатывает. В заданный интервал времени ультразвуковой датчик посылает сигналы, они отражаются, и прибор их анализирует.
Такой датчик движения вместо выключателя используется не часто, несмотря на его отличную надежность. Весь вопрос в очень высокой цене, ультразвуковой прибор стоит в разы дороже инфракрасного. Чаще всего его используют для систем безопасности.
У этой модели есть еще пара недостатков. Во-первых, домашние животные отлично слышат ультразвук. Во-вторых, такое устройство работает при резких движениях, если объект движется медленно, датчик может не среагировать.
Как работает микроволновый датчик
Микроволновый датчик также считается активным устройством. Он имеет аналогичный принцип работы с ультразвуковым устройством контроля, волны также излучаются, затем отражаются и принимаются обратно. Единственная разница заключается в использовании электромагнитных волн, а не звуковых волн.
Это самые универсальные из всех подобных устройств. Область, отведенная под их контроль, постоянно сканируется, любое движение будет замечено, сигнал на включение света или запуск других устройств обязательно сработает. Волны достигают абсолютно всех объектов, находящихся в зоне действия и отражаются. Если объекты не движутся, то волны возвращаются с той же частотой. Если обнаруживается какое-либо движение, то частота волны смещается и срабатывает датчик.
Как и любое другое устройство, микроволновый датчик имеет свои недостатки:
высокая цена;
устройство слишком чувствительно, поэтому иногда срабатывает ложно;
такие лучи пагубно влияют на здоровье человека, поэтому не желательно находиться в зоне действия этого прибора длительное время.
Подробнее об устройстве датчиков движения вы можете узнать в этом видео:

Варианты схемы подключения
Устройство управления движением может быть двух- или трехполюсным. Для первого варианта подойдет только лампа накаливания; этот датчик должен быть подключен последовательно с лампой. Конечно, трехполюсная модель универсальна; такое устройство связано с разными лампами.
Возможны два варианта схемы: подключение датчика движения через обычный выключатель или напрямую к светильнику.
Итак, сначала давайте посмотрим на датчик движения, чтобы включить свет поближе. Схема его подключения будет стандартной – одно устройство в обычной электрической цепи. Такой датчик имеет три клеммных зажима (иногда четыре, еще один для подключения защитного заземления). Все они имеют свои обозначения:
К фазному проводу питающей сети подключается одна клемма, на приборе она обозначена буквой «L».
Нулевой провод подключается ко второму, его обозначение буква «N».
И третий зажим подключается отдельным проводом к нагрузке (осветительному прибору). В разных моделях используется разное обозначение этого клеммника – буква «Л» со стрелкой, буква «А» или просто стрелка.
Если есть зажим для защитного заземления, то он обозначается двумя буквами «РЕ».
При использовании такой схемы удобно ориентироваться на цветовую маркировку датчиков: сиреневый означает приходящую фазу, синий (или голубой) — ноль, красный — провод, выходящий на патрон лампы.
При этом очень важно не перепутать фазу и ноль, как в обычном выключателе. Схема будет работать, но на светильнике будет присутствовать фаза, даже в выключенном положении, что опасно, если при замене ламп он попадет под напряжение.
Если необходимо, чтобы в какие-то моменты свет в помещении присутствовал постоянно, без реакции на движение предметов, используется подключение датчика движения для освещения параллельно выключателю. Когда переключатель находится в выключенном положении, свет управляется датчиком. Если переключатель находится в положении «включено», питание на светильник подается по другой цепи, минуя датчик. Чаще всего такой вариант используют в гостиных.
Бывают ситуации, когда один датчик не может охватить всю площадь помещения (например, коридоры с поворотами). При такой сложной конфигурации потребуется несколько датчиков для наблюдения за разными зонами, они подключаются параллельно. Их действия в этом случае дублируются, свет будет включаться при любом движении в каждой из контролируемых зон.
Если осветительная нагрузка по ее суммарной мощности выше предусмотренной техническими характеристиками датчика, то применяется схема с использованием промежуточного силового реле (магнитного пускателя). В этой ситуации датчик напрямую не управляет осветительным прибором. На катушку пускателя подается напряжение, и его силовые контакты замыкают цепь, после чего лампа загорается. Эта схема хороша не только тем, что подключается большая нагрузка. Если в сети произойдет перегрузка или короткое замыкание, это может привести к оплавлению или обгоранию контактов датчика, и такое дорогостоящее устройство потребуется заменить. В случае использования рассматриваемой схемы выйдет из строя реле (или стартер), которые стоят гораздо меньше.
Подробнее о подключении датчика смотрите в этом видео:

Настройки и выбор места
При установке датчиков в помещении соблюдайте следующие правила:
Они не могут подвергаться прямому воздействию света от ламп.
В зоне их воздействия не допускается наличие стеклянных перегородок или громоздких предметов, которые будут загораживать обзор.
Если помещение очень большое, то потолочные датчики желательно монтировать так, чтобы зона воздействия была круглой.
Системы отопления или кондиционеры не должны мешать работе датчиков, чтобы свести к минимуму ложные срабатывания приборов от потоков теплого воздуха.
Существуют специальные модели, не реагирующие на перемещение предметов массой не более 40 кг (это указано в паспортах на датчики). Если с вами в доме живут домашние животные, лучше сразу остановить свой выбор на таких вариантах.
При установке прибора на открытых уличных пространствах есть нюансы:
Подключенное устройство должно быть защищено от прямых солнечных лучей в течение дня.
Между устройством и зоной поражения не должно быть кустарников или деревьев. Опять же, в случае сложной конфигурации сайта потребуется несколько датчиков.
Также убедитесь, что на ваше устройство не падает свет от близлежащих участков или уличных фонарей.
Очень важно правильно подобрать чувствительность прибора. Он должен полностью перекрывать зону контроля, но не захватывать территорию за собой, иначе будет реагировать на любого проходящего мимо человека.
Обязательно регулярно протирайте линзу сенсора, всегда держите ее в чистоте, иначе накапливающийся со временем слой пыли может привести к снижению чувствительности прибора.
Настройка датчика производится тремя поворотными рычажками, расположенными на корпусе. Один из них отвечает за время, через которое лампа выключится, второй за порог освещенности и третий за чувствительность.
В следующем видео показано, как настроить датчик движения для работы с прожектором:

При выборе датчика движения обратите внимание на следующие его технические параметры: радиус действия, способ установки, угол обнаружения в горизонтальной и вертикальной плоскостях, степень защиты от воздействия окружающей среды, мощность нагрузки, порог срабатывания по уровню освещенности и возможность регулировки времени задержка перед выключением. ..
Можете ли вы добавить датчики движения к существующим наружным светильникам?
Датчики движения — отличный способ убедиться, что свет включается только тогда, когда он нужен — когда кто-то находится поблизости.
Но многие думают о датчиках движения только как о датчиках, встроенных в определенные типы источников света, например охранные фонари.
Они не понимают, что датчики движения часто являются автономными устройствами.
И поэтому они предполагают, что вы можете установить датчик движения только за один раз.
Но это не так.
Вы можете установить датчик движения в существующую цепь освещения, если у вас есть доступ к проводке. Добавление датчика движения аналогично добавлению переключателя — он разорвет цепь до тех пор, пока движение не будет обнаружено.
Итак, давайте углубимся в это немного глубже и изучим:
Преимущества добавления датчиков движения к наружному освещению
Можно ли добавить датчики движения к крыльцу
Как подключить датчики движения к существующим светильникам.
Есть ли преимущества у датчиков движения для наружного освещения?
Многие люди предпочитают добавлять датчики движения к уличному освещению, а не к внутреннему, поскольку вы склонны много перемещаться в помещении и можете включить свет, который вы не планировали.
В то время как обычно, когда вы находитесь на улице, вы хотите, чтобы это место было хорошо освещено, независимо от того, сколько времени вы там проводите.
И да, на небе есть довольно большая естественная лампочка, называемая Солнцем.
Но ночью его нет.
Не беспокойтесь о трате электроэнергии — вы всегда можете получить сумерки с датчиком движения рассвета, который срабатывает только при отсутствии естественного освещения.
Чтобы свет не включался без необходимости в течение дня.
Добавление датчиков движения к наружному освещению дает множество преимуществ.
Безопасность
Освещение с датчиком движения снаружи вашего дома служит не только для того, чтобы вы могли видеть, куда вы идете, но и для обеспечения безопасности, которое может помочь отразить потенциальных захватчиков или грабителей.
Преступники достаточно умны, чтобы знать, что свет включается автоматически, но это не значит, что их меньше пугают.
Включение света по датчику движения может повысить риск того, что преступники будут замечены любыми камерами безопасности.
Кроме того, вам или вашим соседям будет легче обнаружить злоумышленника.
Вот небольшой пример, который недавно произошел со мной.
Злоумышленник проверял, не были ли заперты какие-либо припаркованные поблизости машины ночью.
К счастью, их не было, и нам удалось обнаружить злоумышленника благодаря хорошо освещенному участку.
Свет, включенный посреди ночи, может быть замечен вами или кем-то, кто живет поблизости, что приведет к обнаружению захватчика и вызову полиции.
Таким образом, добавление датчиков движения к уличному освещению является большим преимуществом в плане безопасности.
Безопасность
Безопасность также является важным фактором для наружного освещения.
Потому что, как правило, на улице больше потенциальных опасностей, чем в помещении.
Это может быть неровное покрытие или ступени, которые трудно увидеть.
Возвращаясь домой после позднего рабочего дня, последнее, что вы хотите сделать, это подвернуть лодыжку из-за невидимой опасности.
Автоматическое включение света по возвращении домой повысит вашу безопасность.
Средство отпугивания дикой природы
Многие люди в США живут в районах с активными популяциями диких животных, многие виды которых могут доставлять неудобства, нацеливаясь на ваш мусор или, что еще хуже, на ваших домашних животных.
Не все виды диких животных пугаются света, но некоторые пугаются, поэтому добавление датчика движения (если вы убедитесь, что он срабатывает для животных) может помочь сохранить ваш мусор в безопасности, а ваших собственных животных живыми и Что ж.
Могу ли я добавить датчик движения к светильнику на крыльце?
Датчик движения можно добавить практически к любому источнику света. По причинам, изложенным выше, добавление одного светильника к крыльцу абсолютно имеет смысл.
На самом деле, светильники на крыльце — одни из лучших кандидатов на датчики движения, потому что как часто вы хотите включать их вручную?
Скорее всего, вы захотите, чтобы свет на крыльце включался автоматически, когда это необходимо.
Единственное, что может помешать вам добавить датчик движения к светильнику на крыльце, это отсутствие доступа к проводке.
Вам нужно указать, где вы хотите разместить датчик движения, чтобы видеть область, которую вы хотите охватить.
Затем определите, как вы подключите датчик движения к цепи.
Если вы добавляете к светильнику небольшой датчик движения, это несложно, потому что проводка уже есть.
Вы можете снять осветительную арматуру и подключить к ней датчик движения, прежде чем заменять его.
Но если вы хотите, чтобы датчик покрывал другую область, вам нужно найти проводку, а затем проложить кабель от нее до места, где вы хотите установить датчик.
Связанный: Можно ли подключить два датчика движения в цепь?
Как подключить датчики движения к существующему светильнику?
Датчик движения работает как переключатель, который по умолчанию находится в положении «выключено».
Вот как установить датчик движения, прикрепив его к существующему светильнику:
Выключить питание
Снимите внешний осветительный прибор, открывая распределительную коробку и проводку сзади.
Отсоедините провода, а затем подключите горячий провод к датчику движения
Подключите провод под напряжением выключателя на датчике движения к клемме освещения, которая ранее удерживала провод под напряжением
Установите датчик движения на стену, следуя инструкциям производителя
Установить обратно светильник
Включите питание и проверьте его
Шаги по установке датчика движения на стену и размещению светильника могут меняться местами или могут отличаться, если это датчик, предназначенный для закрепления на самом светильнике.
Процесс аналогичен, если вы устанавливаете отдельный датчик движения вдали от осветительных приборов.
Единственная разница в том, что вам нужно убедиться, что вы прокладываете провода к тому месту, где вы хотите разместить датчик движения.
Что касается написания самого датчика движения, вам просто нужно убедиться, что горячий/линейный провод подходит к датчику либо напрямую от источника питания, либо от выключателя света.
Затем провод нагрузки будет проходить от датчика к фарам.
Убедитесь, что нейтральный провод соединен с нейтральным проводом в кабеле.
Вот схема, чтобы ее было легче представить. Если он есть у ваших светильников, то он с выключателем, но без него соединение очень похожее.
Так и должно быть — фактическая проводка датчика проста. После этого нужно просто убедиться, что у вас есть кабель для подключения к цепи, что может быть непросто.
Связанный: Нужен ли датчику движения переключатель?
Final Words
Датчики движения — прекрасное дополнение к существующим светильникам, особенно уличным.
