Витая пара: способы обжима, схема соединений

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Содержание:

Кабели широко используются при создании локальной сети – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

неэкранированные – предназначенные для провода UTP;
экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

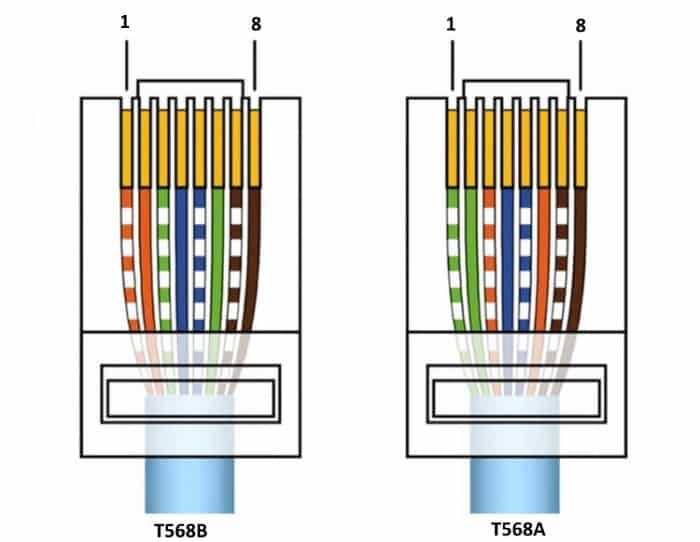

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

бело-зеленый;
зеленый;
бело-оранжевый;
синий;
бело-синий;
оранжевый;
бело-коричневый;
коричневый.

Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

бело-оранжевый;
оранжевый;
бело-зеленый;
синий;
бело-синий;
зеленый;
бело-коричневый;
коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

к содержанию ↑

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

бело-зелёный;
зелёный;
бело-оранжевый;
бело-коричневый;
коричневый;
оранжевый;
синий;
бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

к содержанию ↑

Обжим витой пары в RJ-45

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

Обжим витой пары. Урок: как обжимать интернет кабель

Видео о том как правильно обжимать витую пару в домашних условиях.

Обжим витой пары

Выберите ваш город

Обжим витой пары

Зная порядок обжимки интернет-провода, каждый без проблем сможет произвести патчкорд, который в дальнейшем может служить в качестве подключения роутера либо соединения ПК друг с другом. Для реализации данного плана необходимо:

-витая пара кабеля UTP для СКС, относящаяся к категории 5е;
-2 коннектора RJ-45;
-обжим коннектора rj 45.

К обжиму витой пары стоит приступать только в том случае, когда известны цели, в которых в дальнейшем она будет использовать.

Просто в различных ситуациях могут использовать отличные способы. Такой тип обжима, как Т568В используется при подключении СБ к маршрутизатору, а Т568А служит для соединения ПК друг с другом либо с другим устройством.

Перед тем как обжать витую пару, необходимо определиться, для чего она будет использоваться.

Способ обжима интернет-провода

Перед тем, как приступить к обжиму кабеля, необходимо убрать оболочку с той части провода. Для этого витую пару необходимо разместить в определенную часть кримпера, которая применяется при снятии изоляции. В итоге, в направлении ножа должен остаться свободный участок не менее 2-ух см. После того, как участок был подготовлен, необходимо сжать его клещами. Пальцы другой руки захватывают свободный участок и не спеша крутят его в гнезде. Одновременно с этим ножом необходимо выполнить разрез в форме круга, особое внимание необходимо обратить на состояние жил, чтобы предметом не повредить их, так как в таком случае провод просто выйдет из строя. С другой стороны кабеля лишняя оболочка удаляется точно таким же способом. Стоит обратить внимание на длину кабелей с двух сторон, чтобы она полностью соответствовала друг другу.

Коннектор необходимо взять в одну из рук таким образом, чтобы он был направлен в сторону поверхности ладони. Переобжимать коннектор нужно до тех пор, пока жила не встанет в определенное гнездо. В дальнейшем коннектор с проводом помещается в гнездо кримпера и сжимается до тех пор, пока не произойдет щелчок, который докажет тот факт, что схема обжима была выполнена по правилам.

Схема обжима витой пары

Все жилы имеют свои цвета, которые имеют соответствующее значение. Располагать и подключать их необходимо в строго установленной последовательности. Изоляция провода имеет точно такую же маркировку в виде цвета.

Если необходимо выполнить перекрестное переключение, нужно любой конец обжимки кабеля витой пары дополнительно обжать по правилам распиновки. Используется данный метод при необходимости выполнить прямое подключение. В то же время другой конец меняет цвет обжима витой пары, они располагаются несколько иначе.

Можно столкнуться с ситуацией, когда под рукой просто нет кримпера, а выполнить опрессовку компьютерного кабеля просто необходимо. Такую работу можно выполнить при помощи плоской отвертки. Данный метод имеет один существенный недостаток-риск повреждение провода и жил на много выше, нежели проделывание той же операции с использованием специального инструмента.

Запрос цены
«», м.

Оформить заявку

Выберите свой город из списка

ANSI TIA 568 C.2 Стандарт для кабелей с витой парой| C2G

Телекоммуникационные кабели и компоненты со сбалансированной витой парой Стандарт

Стандарт ANSI/TIA 568 C.2 разработан Ассоциацией телекоммуникационной отрасли и предназначен для устранения недопонимания между производителями и покупателями, облегчения взаимозаменяемости и улучшения продукции, а также для помощи покупатель выбирает подходящий продукт для своих нужд.

Эти стандарты охватывают кабели и компоненты витой пары 100 Ом категории 3, категории 5e, категории 6 и категории 6A. В документе указаны как обязательные, так и рекомендательные критерии. Обязательные критерии определяют минимальные приемлемые требования, которые применяются к защите, производительности, администрированию и совместимости. В рекомендательных критериях представлены критерии, которые повысят производительность кабельной системы. Документ разделен на следующие три основных раздела:

Общий

Общий раздел определяет обратную совместимость и совместимость кабелей. Это означает, что все новые версии кабелей должны соответствовать требованиям, поддерживать передачу и работать в системе со старыми версиями кабеля. Важно отметить, что когда старые кабели или оборудование используются в системе с более новыми кабелями, производительность будет ограничена самым медленным компонентом системы. В общем разделе также указаны признанные категории кабелей и характеристики их передачи.

Кабель категории	Категория 3	Категория 5e	Категория 6	Категория 6a
Тип кабеля	Балансная витая пара 100 Ом	Балансная витая пара 100 Ом	Балансная витая пара 100 Ом	Балансная витая пара 100 Ом
Характеристика коробки передач	от 1 до 16 МГц	от 1 до 100 МГц	от 1 до 250 МГц	от 1 до 500 МГц

Этот стандарт больше не признает старые устаревшие стандарты кабельных систем категорий 1, 2, 4 и 5.

Механические требования

В этой части документа определяются физические характеристики и характеристики механических характеристик, которым должен соответствовать кабель. В этом разделе также определяется, что производительность может быть достигнута только при использовании совместимых компонентов.

Каждая категория кабеля должна состоять из четырех витых пар с одножильными или многожильными проводниками сечением от 22AWG до 24AWG с изоляцией из термопласта и общей оболочкой из термопласта диаметром не более 9 мм..0мм. В этом разделе также указывается, что кабели должны соответствовать требованиям к механическим характеристикам, испытаниям и методам испытаний, определенным ниже:

Категория 3 — ANSI/CEA S–90–661–2006
Категория 5e — ANSI/CEA S–90–661 –2006
Категория 6 — ANSI/CEA S–102–732–2009
Категория 6A — ANSI/CEA S–102–732–2009

Эта часть стандарта также определяет внутренний цветовой код проводников в кабель.

Пара 1 — Бело-голубой, Синий
Пара 2 — бело-оранжевый, оранжевый

Пара 3 — бело-зеленый, зеленый
Пара 4 — бело-коричневый, коричневый

Кроме того, в этой части стандарта представлены две стандартные схемы выводов, T568A и T568B, для использования этого типа кабеля с восьмипозиционными модульными разъемами.

Штырь

Т568А	Т568Б
Контакт — цвет проводника	— цвет проводника
1 — белый — зеленый	1 — белый — оранжевый
2 — Зеленый	2 — Оранжевый
3 — Белый — Оранжевый	3 — белый — зеленый
4 — Синий	4 — Синий
5 — Белый — Синий	5 — Белый — Синий
6 — Оранжевый	6 — зеленый
7 — Белый — Коричневый	7 — Белый — Коричневый
8 — Коричневый	8 — Коричневый

Примечание. Чаще используется T568B.

Требования к передаче

В этом разделе рассматриваются технические характеристики кабеля и компонентов.

Обратные потери: Потеря мощности сигнала в результате отражения сигнала от разрыва в кабеле.
Вносимые потери: Потеря мощности сигнала из-за встроенных устройств.
Потери на перекрестных помехах на ближнем конце (NEXT): Потери, вызванные интерференцией между двумя парами в кабеле, измеренные на том же конце кабеля, что и передатчик.
Суммарные потери перекрестных помех на ближнем конце (PSNEXT): Потери, вызванные суммой перекрестных наводок на ближнем конце трех пар в кабеле, поскольку они влияют на четвертую.
Потери на перекрестных помехах на дальнем конце (FEXT): Потери, вызванные интерференцией между двумя парами в кабеле, измеренные на противоположном конце кабеля от передатчика.
Коэффициент перекрестных помех затухания на дальнем конце (ACRF): разница между затуханием сигнала и перекрестными помехами на дальнем конце, измеренная в децибелах.
Суммарное затухание перекрестных помех на дальнем конце (PSACRF): разница между затуханием сигнала и суммой перекрестных помех на дальнем конце, измеренная в децибелах.
Потери при поперечном преобразовании (TCL): Отношение измеренного синфазного напряжения на паре к дифференциальному напряжению, приложенному к той же паре.
Потери при поперечном преобразовании равного уровня (ELTCTL): Отношение измеренного напряжения синфазного сигнала на паре к напряжению дифференциального режима на другой паре, нормализованное для независимости от длины.
Затухание при переходе: Соотношение между мощностью полезного сигнала и мощностью нежелательного излучения кабеля.
Задержка распространения: количество времени, которое требуется для прохождения сигнала от передатчика к приемнику по кабелю.
Перекос задержки распространения: разница в задержке распространения между самой быстрой и самой медленной парой.
Суммарные посторонние перекрестные наводки на ближнем конце (PSANEXT): Потери в одной паре, вызванные суммой посторонних перекрестных наводок от других кабелей, измеренные на том же конце кабеля, что и передатчик.
Средняя сумма внешних перекрестных наводок на ближнем конце (среднее значение PSANEXT): средние потери на всех парах, вызванные суммой внешних перекрестных наводок от других кабелей, измеренные на том же конце кабеля, что и передатчик.
Power Sum Alien Far-End Crosstalk Loss (PSAFEXT): Потери в одной паре, вызванные суммой посторонних перекрестных помех от других кабелей, измеренных на противоположном от передатчика конце кабеля.
Суммарное затухание внешних помех и отношение перекрестных помех на дальнем конце (PSAACRF): разница между затуханием сигнала и перекрестными помехами суммарной мощности внешних помех на дальнем конце, измеренная в децибелах.

Этот технический документ предназначен только для информационных целей и может быть изменен без предварительного уведомления. C2G не дает никаких явных или подразумеваемых гарантий относительно точности, полноты или достоверности информации, содержащейся в этом документе.

Схема подключения Cat5: полное руководство

В этой статье

Что такое кабель Cat5?
1. Что входит в кабель Cat5?
2. Цвета проводов витой пары
Как работает проводка категории 5?
1. Как подключить кабель Cat5?
2. Что произойдет, если неправильно подключить кабель Ethernet?
Схемы подключения категории 5
Книга образцов типов. Он пережил не только пять столетий.

Что такое кабель Cat5?

Кабель категории 5 или кабель категории 5 — это тип сетевого кабеля, изготовленного путем скручивания внутренних проводов. Вот почему он также известен как сетевой кабель витая пара . Наиболее часто используемой формой кабеля Cat5 является кабель Cat5e, который поддерживает пропускную способность сети до 100 МГц. Кабель передает данные со скоростью 1000 BASE-T, то есть со скоростью гигабитного Ethernet.

Эти кабели обычно используются в крупных центрах обработки данных, офисах компьютерных сетей и дома.

Что входит в кабель Cat5?

Базовая структура кабеля категории 5 опубликована ниже.

Как показано на рисунке, кабель категории 5 состоит из четырех витых пар внутренних кабелей, используемых для передачи данных. Эти четыре пары намотаны, образуя толстую проволоку. На концах кабеля Cat5 или Cat5e должны использоваться разъемы RJ45. Вы можете терминировать кабель Cat5e двумя способами.

Проходная муфта
Перекрестная оконечная нагрузка

Цвета витой пары

Цвета: оранжевый, зеленый, красный, синий и белый. Расположение этих проводов различается в зависимости от того, какой метод подключения вы выберете: перекрестный или прямой. При прямой передаче с распиновкой T568A порядок цветов: белый/зеленый, зеленый, белый/оранжевый, синий, белый/синий, оранжевый, белый/коричневый и коричневый.

В распиновке T568B порядок цветов: белый/оранжевый, оранжевый, зеленый/белый, синий, белый/синий, зеленый, белый/коричневый, коричневый. В перекрестной передаче порядок цветов для первого конца: белый / оранжевый, оранжевый, белый / зеленый, синий, белый / синий, зеленый, белый / коричневый и коричневый. А на другом конце — белый/зеленый, зеленый, белый/оранжевый, белый/коричневый, коричневый, оранжевый, синий и синий/белый.

Внутренний кабель Cat5 или Cat5e представляет собой витые пары медных проводов, которые передают данные от одного узла к другому, используя концепцию аналоговых или цифровых сигналов. Проводка позволяет обмениваться данными со скоростью до 100 МГц и поддерживает как высокоскоростной Ethernet, так и гигабитный Ethernet.

Как работает проводка категории 5?

Как подключить кабель Cat5?

Необходимо правильно подключить кабель Cat5. Для этой цели следует консультироваться только с специалистом по компьютерным сетям, но вам следует внимательно следовать приведенным ниже шагам, если вы хотите подключить кабель Cat5 для своих домашних целей.

Сначала снимите внешнюю оболочку кабеля категории 5 примерно на 2 дюйма.
Вы увидите четыре витые пары, раскрутите их, чтобы они все стояли отдельно.
Теперь вы должны установить их в соответствии с вашими потребностями. Если вы хотите перекрестную передачу, то сопоставьте их с помощью схемы ниже.

И если вы хотите прямую передачу, то вы должны выровнять эти цветные провода, используя схему ниже.

Теперь снимите цветные провода, чтобы стала видна медь внутри них, и протяните их примерно от 1/2 до 3/4 дюйма.
Теперь вставьте эти провода в вилку RJ45 спереди, чтобы убедиться, что кабель полностью вставлен, а оболочка удлиняет вилку примерно на ½ дюйма, и эта область будет помещена внутрь обжимного инструмента.
Возьмите обжимной инструмент и обожмите штекер RJ45.
Теперь проверьте правильность расположения проводов в соответствии с приведенными выше шагами.
Когда закончите, отрежьте кабель к этой вилке. Лучше всего резать больше, чем вам нужно.
Для второго штекера Rj45 выполните указанные выше действия.

Что произойдет, если неправильно подключить кабель Ethernet?

Кабели

Cat5 и Cat5e поддерживают скорость до 100 Мбит/с и имеют четыре витые пары внутренних кабелей. Кабель Ethernet использует два из четырех проводов для своей функции, один для передачи данных, а другой для приема данных. Когда эти два провода подключены неправильно, Ethernet достаточно умен, чтобы использовать две другие пары из четырех пар.

Power Over Ethernet (POE) использует два неиспользуемых провода Ethernet для питания устройства, получающего данные. Неисправность провода не будет мешать вашей передаче до тех пор, пока провода питания и обратного провода не будут перекрещены.

Схемы подключения категории 5

То, что написано выше, будет более понятно, когда мы увидим шаблоны схемы подключения.

Во-первых, мы увидим схему подключения прямого с проводкой 568-A и 568-B.

Теперь см. провод белый и синий они расположены в порядке белый/синий и синий/пока и вставляются в контакты 5 и 4. Белый и оранжевый заказываются парами белый/оранжевый и оранжевый/белый и вставляются в контакты 1 и 2. Бело-зеленый и зелено-белый провода подключаются к контактам 3 и 6, а белый/коричневый и коричневый/белый – к контактам 7 и 8.

Здесь бело-синий и сине-белый провода подключены к контактам 5 и 4. Зелено-белый и бело-зеленый провода подключены к контактам 1 и 2. Оранжево-белый и бело-оранжевый провода подключены к контактам 3 и 6. В то же время контакты белый/коричневый и коричневый/белый находятся на контактах 7 и 8.

Теперь мы увидим схему передачи кроссовера. В перекрестной передаче первый конец содержит оранжевый/белый и оранжевый провода на контактах 1 и 2. Зеленые/белые провода на контакте 3, а на контакте 4 есть синий провод. Синий/белый провода подключены к контакту 5, а зеленый провод – к контакту 6. Коричневый/белый и коричневый провода подключены к контактам 7 и 8. С другой стороны, зеленый/белый и зеленый провода подключены к контактам 1 и 2. Оранжевый/белый и синий провода подключаются к контактам 3 и 4. Синий/белый и оранжевый провода подключаются к контактам 5 и 6. Коричневый/белый и коричневый провода подключаются к контактам 7 и 8.
