Как подключить УЗО и автоматы правильно

УЗО – это устройство защитного отключения, его предназначение – это защита людей от поражения электрическим током в случае поломок электрического оборудования, или непроизвольном контакте с металлическими частями электрического оборудования при утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус или землю.

  • Способы подключения в частном доме и квартире ↓
  • Подключение к однофазной сети однополюсных и четырехполюсных УЗО ↓
  • Место установки ↓
  • Как подключить УЗО и автоматы? ↓
  • Возможные ошибки и их последствия ↓

УЗО представляет собой быстродействующий выключатель. В основу его работы положено сопоставление силы тока на входе и выходе объекта защиты. То есть ток, текущий в фазном и нулевом проводе должны иметь одинаковое значение при однофазном подключении.

Если у вас три фазы, то сумма токов в трех фазах, равна сумме токов нулевого провода. Если показатели имеют разное значение, то это значит, что в цепи присутствует ток утечки.

Датчики тока, используемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые защитные элементы срабатывания изготовляют преимущественно на магнитоэлектрическом реле с большой чувствительности.

Хотя, в последнее время набирают популярность устройства защитного отключения, сделанные с применением специальных электронных схем. Такая схема приводит в действия защитный пружинный механизм, разрывающий электрические контакты цепи при возникновении внештатных ситуаций.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

Если есть необходимость защиты только одного прибора, например стиральной машины или бойлера, то можно ограничиться номинальным током прибора с небольшим запасом.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

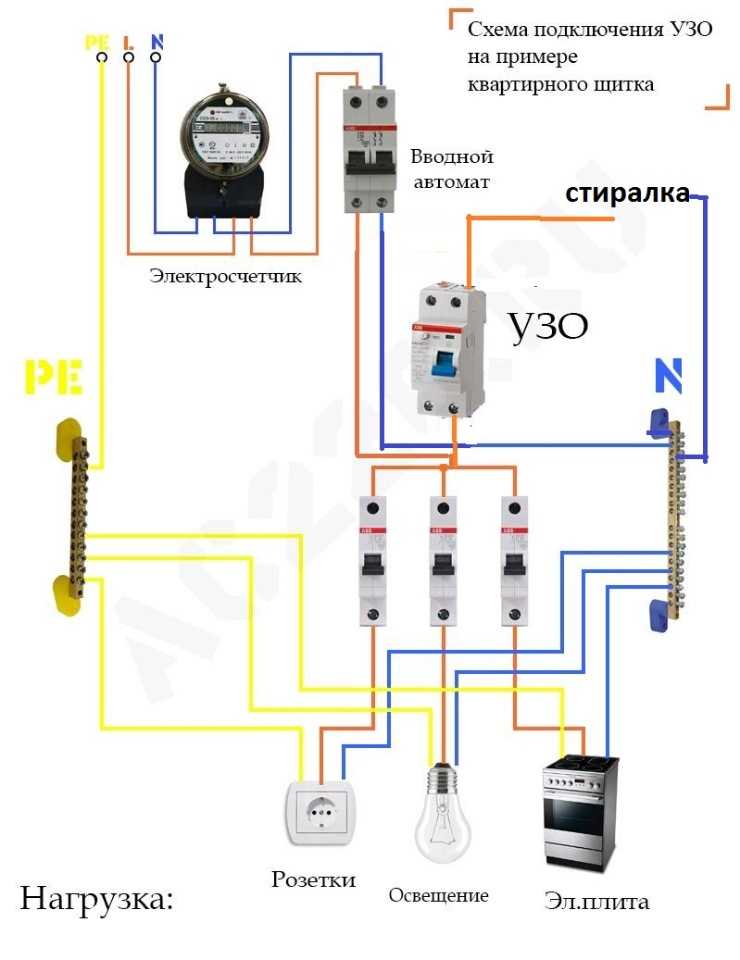

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Четырехполюсный УЗО в однофазной сети

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Его можно использовать в качестве временной замены, или в случае, когда ожидается скорая модернизация на трехфазную сеть.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Место установки

Обычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

  1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
  2. Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
  3. На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
  4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
  5. После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
  6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
  7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
  8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Возможные ошибки и их последствия

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

  1. Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
  2. Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
  3. Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
  4. Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
  5. Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

Статья была полезна?

0,00 (оценок: 0)

Установка и подключение УЗО.

Монтаж узо, установка дифавтомата

УЗО

Правильное подключение УЗО (устройство защитного отключения) защитит Вас от неожиданного удара током. Это устройство применяется для того, чтобы в случае возникновения тока утечки, не дать ему попасть на части прибора, с которыми взаимодействует человек. Нужно знать, как подключать УЗО правильно. Если Вы не электрик, то лучше доверить это дело профессионалам.
Чтобы правильно установить УЗО на даче или в другом месте, нужно иметь хотя бы общее представление о принципе действия этого прибора. Все электроустройства работают по следующей схеме: через фазный провод ток переходит на прибор, а обратно возвращается по нулевому проводу.
Неправильное подключение УЗО может привести к появлению необоснованных отключений. Вроде бы и тока утечки не было, и нагрузка в норме, а подключение УЗО в квартире выполнено неверно, вот и приходится мучиться с перебоями в освещении. В таких случаях не стоить покупать новое устройство и без конца повторять подключения УЗО.

Нужно лишь понять, где схема установки УЗО была выполнена неверно.
Подключение УЗО – это следующий шаг после его выбора. Ведь устройства бывают разных видов и от того, какой конфигурации прибор выберите Вы, зависят нюансы его установки.

Установка и подключение УЗО

Перед подключением и установкой УЗО внимательно рассмотрите устройство. На его корпусе заметны буквы N и L. Подключить УЗО нужно так, чтобы нулевой провод подходил к зажиму N, а фазный к зажиму L.
Как подсоединить УЗО в щитке? Очень просто! Оно крепится на DIN-рейку. УЗО защищает только от утечки тока, но не спасёт при замыкании, поэтому нужно знать, как подключить УЗО и автоматы, ведь они дополняют друг друга.
Подключение УЗО требует знания элементарных правил. Нельзя менять местами положение вход-выход. Вход располагается сверху, а выход снизу. На вход подключают провода от вводного автомата, а на выход – нагрузку. Вот как подключить УЗО правильно!

Подключение и установка УЗО в жилом помещении (квартире)

Чаще всего в таких помещениях проложена однофазная сеть. Если есть силовые потребители (электроплита, стиральная машина), то не лишним будет монтаж УЗО отдельно для этих приборов.

    УЗО схема подключения в квартире:
  1. Электрическая сеть (розетки, проводка)
  2. УЗО
  3. Вводной автомат
  4. Электрический счётчик

Подключение УЗО в квартире

Подключение УЗО в частном доме

Как правило, схема подключения УЗО в коттедже сложнее, чем в квартире, потому что электроприборов здесь на порядок больше.

    Схема установки УЗО и автоматов:
  • Вводное УЗО, у которого ток утечки 100-300 мА
  • УЗО отдельных групп потребителей с током утечки 10-30мА
  • Электрический счётчик
  • Вводной автомат
  • Плита, стиральная машина, бойлер и т.д.(автоматы отдельных групп потребителей)

Подключение УЗО в частном доме

Поделиться ссылкой:

Подключение УЗО: схема, видео, ошибки

УЗО (см. фото ниже) расшифровывается как устройство защитного отключения. Его основное назначение в электрике – защита проводки от утечки тока. Например, по своей невнимательности вы случайно повредили изоляцию кабеля и не заметили этого. Любой контакт с оголенными проводниками может привести к поражению электрическим током. Чтобы этого не произошло, существует как раз это электротехническое изделие, которое моментально отключает электричество в сети при обнаружении утечки тока.

Обращаем ваше внимание на то, что утечка может происходить и из-за старения магистрали. Старая изоляция просто лопается и лопается, в результате возникает ток утечки. Именно поэтому необходимо вовремя проводить замену домашней проводки и обязательно подключать УЗО с заземлением!

Принцип работы достаточно прост: прибор сравнивает через себя входящий ток (фазу) с выходящим (нулем). В идеале разницы быть не должно, при обнаружении незначительной разницы продукт сразу срабатывает. Есть и другие причины срабатывания УЗО, о которых мы говорили в соответствующей статье!

  • Основные недостатки
  • Схема подключения
  • Правила установки
  • Шаг 1 — Отключение питания
  • Шаг 2. Определение места установки
  • Шаг 3 — Подключить
  • Шаг 4 — Проверка
  • Ошибки установки
  • Видео инструкция

Основные недостатки

Среди недостатков УЗО стоит выделить:

  1. Если поставить защиту на всю электропроводку в доме, то при малейшем риске утечки электричество во всем частном доме может отключиться в то время, когда вас нет. Ложные срабатывания иногда доставляют массу проблем, например, если вы уезжаете на несколько дней, а свет гаснет, холодильник размораживается, а уличные фонари выключаются.
  2. Подключение УЗО к сети не решает проблемы короткого замыкания и перегрузки линии электропроводки. В случае короткого замыкания устройство просто выйдет из строя. Поэтому вместе с изделием обязательно нужно подключить автоматический выключатель.

Схема подключения

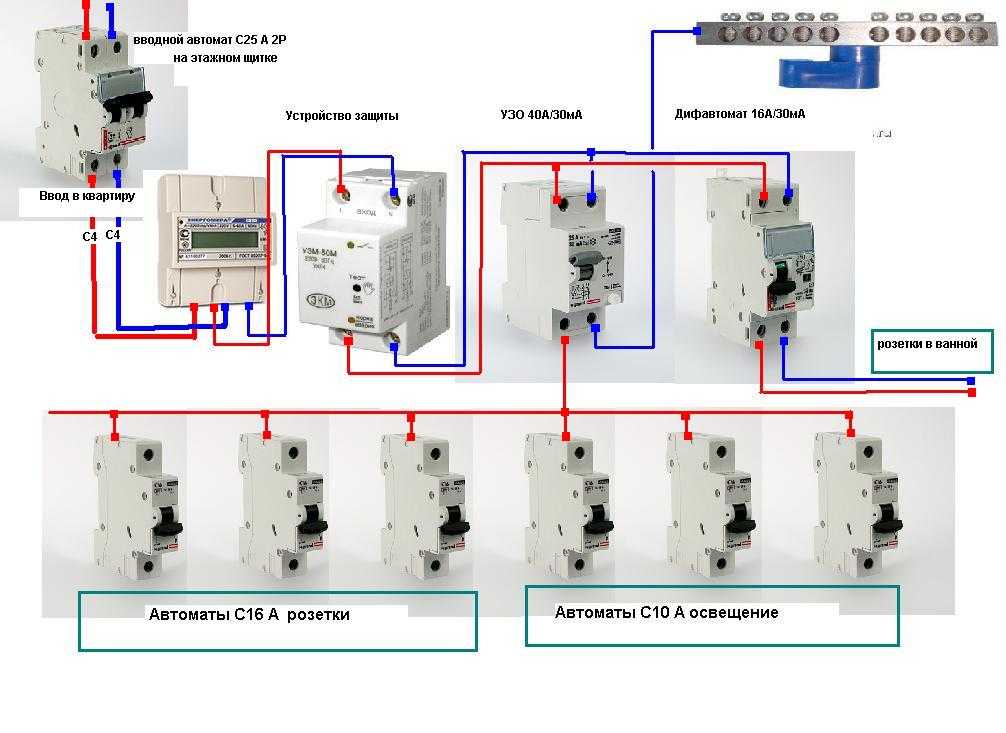

Вашему вниманию самые простые схемы подключения двухполюсного УЗО в однофазную сеть своими руками. Обращаем внимание на то, что защиту нужно ставить сразу после счетчика, чтобы мониторинг осуществлялся по всей проводке. Также рекомендуется выполнять разводку на каждом отдельном участке цепи так, чтобы отключался ток только на том участке, где происходит утечка (например, только на ванну, на стиральную машину или только на розетки).

Вот мы и разобрались с назначением устройства защитного отключения и схемой его самостоятельной установки. Теперь перейдем к процессу подключения к сети 220 Вольт.

Правила установки

Установка УЗО своими руками не представляет сложности даже для начинающего электрика. Рассмотрим пошаговую инструкцию подключения в квартире и доме.

Шаг 1 — Отключение электроэнергии

Для начала необходимо отключить электричество в сети и проверить его наличие мультиметром или индикаторной отверткой.

Шаг 2. Определение места установки

Вы сами решаете, подключать изделие сразу после счетчика или на отдельном участке цепи. Рекомендуем установку сразу после электросчетчика, но перед вводным автоматическим выключателем (для защиты прибора от токов короткого замыкания).

Шаг 3 — Соединить

Здесь все предельно просто — необходимо подвести и соединить жилы провода в специальные отверстия (сверху и снизу). Схема подключения отображается на передней панели каждой модели, а также указаны необходимые жилы. Например, схема 1-N, 2-N означает, что фаза и ноль заведены вверху, а фаза и ноль выведены еще и внизу (полярность должна соблюдаться). При отсутствии маркировки фазы и нуля по цвету их можно найти индикаторной отверткой (при прикосновении к жиле нуля лампа не загорится).

Шаг 4 — Проверка

После полного подключения УЗО необходимо проверить его дееспособность. Это можно сделать с помощью специальной кнопки тестирования на передней панели. При ее нажатии имитируется ток утечки, в результате чего УЗО должно сработать. Если все заработало, значит установка прошла правильно.

Ошибки при установке

Как и в любом деле, при электромонтажных работах могут быть допущены опасные ошибки. Чтобы с вами этого не случилось, сейчас мы расскажем вам самые распространенные ошибки при подключении УЗО своими руками:

  1. Питающий сердечник начинается в нижней части корпуса. Делать этого не нужно, так как даже на схеме изделия питающий провод подключается сверху. При неправильном подключении устройство может выйти из строя.
  2. После УЗО не установлен автоматический выключатель. Как мы уже говорили, УЗО не срабатывает при коротком замыкании, что может сразу вывести изделие из строя. Именно поэтому обязательно подключайте машину в нужном месте.
  3. Локальные участки устройства защиты не устанавливаются на отдельных участках крупной электрической сети. В результате может возникнуть протечка, из-за которой отключится электричество во всем помещении.

Также рекомендуем посмотреть наглядную видеоинструкцию, в которой представлены все ошибки подключения:

Основные ошибки при подключении

Видеоинструкция

Вашему вниманию видеоинструкция по подключению двухполюсного УЗО к проводка в доме:

Наглядный пример установки

А в этом видео уроке показано, как подключить четырехполюсный УЗО без нуля:

Подключение трехфазного двигателя

Вот и все, что я хотел вам рассказать по данному вопросу. Надеемся, теперь вы знаете, как правильно подключить УЗО в однофазную и трехфазную сеть!

Полезное чтение:

  • Почему удар током в ванной
  • Что лучше выбрать: УЗО или дифавтомат
  • Как заменить проводку в квартире

Основные ошибки при подключении

Наглядный пример установки

Подключение трехфазного двигателя

Опубликовано: Обновлено: 04.11.2017 13 комментариев
