Чердачная лестница своими руками + формулы, схемы, эскизы

Чердачная лестница своими руками + формулы, схемы, эскизы

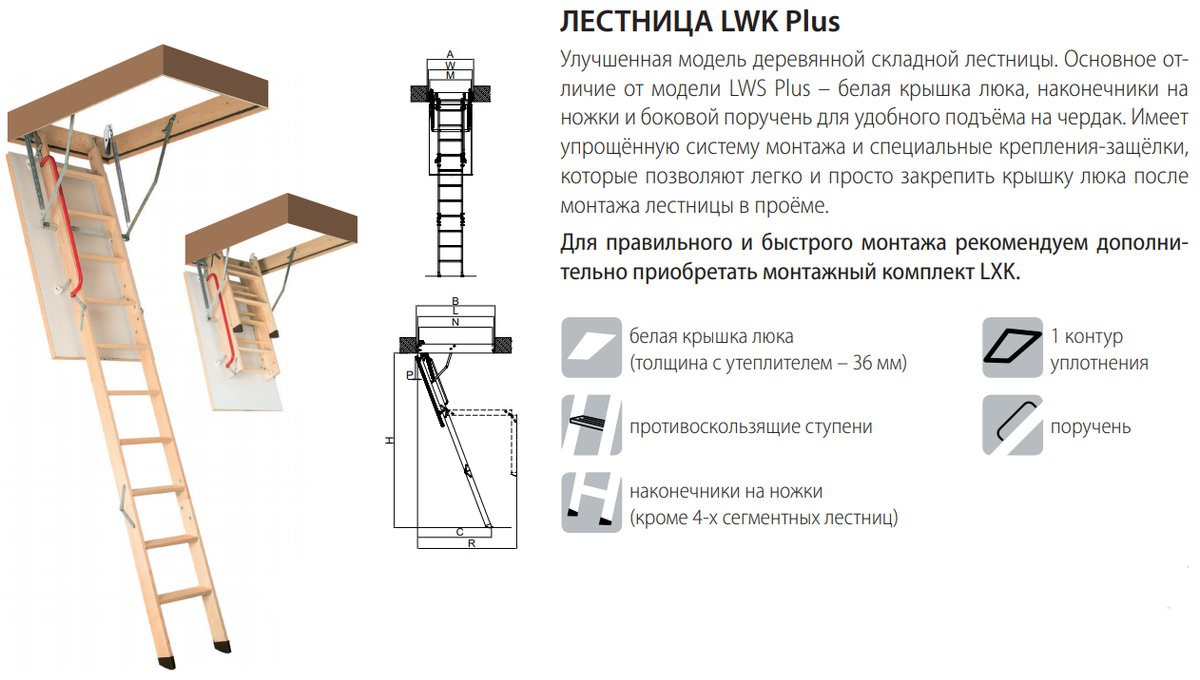

Если говорить про чертежи чердачных лестниц, то они не отличаются сложностью. Но есть множество особенностей для расчета, а также процесса проектирования, которые требуется учитывать. В таком случае полученная конструкция будет на 100% соответствовать основным требованиям по безопасности, а еще удобства для движения между разных уровней. На схеме написаны название всех главных элементов складной лестницы для чердака.

Содержание:

Особенности выбора – разновидности конструкций

Перед тем, как заниматься выбором лестницы, обязательно важно обращать внимание на определенные моменты, которые довольно важны:

1. Для чего будет применено данное чердачное помещение- планируете ли вы использовать в роли дополнительной жилой площади или как хозяйственный этаж? Кроме того, требуется определиться с интенсивностью передвижения. Для жилой домовой зоны требуется устанавливать стационарные конструкции, а для хозяйственного блока используют обычные варианты, выполненные из древесины.
2.  Наличие в доме детей. Все лестницы представляют собой высокий риск получения различных травм для малышей, которые так любознательны! В подобных случаях лучше всего применять скрытые складные конструкции или стационарные лестницы, оснащенные поручнями.
3. Домовое отопление – если оно предусмотрено, но не на чердаке, то проем требуется обязательно закрывать при помощи двери или люка. Это требуется для утепления дома в целом и энергетического сбережения.
4. Технические возможности монтажа – в домах, где большая площадь, допустима установка стационарных конструкций, а вот в малых чаще всего отдают предпочтение складным вариантам.

Все описанные моменты помогают как можно скорее сориентироваться при выборе того или иного типа конструкции.

Есть определенные классификации лестничных конструкций для чердачного помещения:

• По методу размещения выделяют уличную (такой вариант чаще всего применяют в новостройках в качестве запасного или для кровельного ремонта, но его неудобно использовать при плохой погоде, а тем более зимой). Также есть для помещения (обладает несколькими вариантами исполнения, такие конструкции более доступные и удобные при эксплуатации).
• По методу фиксирования есть переносная, которую больше используют в качестве временного варианта. Она неудобная в использовании, а еще не дает требуемую степень комфорта и безопасность при передвижении, и стационарная. Зато это наиболее удобный и безопасный тип конструкции для движения меж уровнями, но требуются значительные финансовые вложения. Чаще всего применяют лестницы «утиный шаг» и винтовые, потому что они куда более компактные, нежели маршевые. Есть еще и складные лестницы, ставшие идеальным вариантом для чердака. Встречаются такие подвиды, как выдвижные, складные, «гармошка» или откатные. Такие конструкции или органично вписываются в интерьер, или прикрепляются к люку, прячутся на чердак и складываются.
• По методу изготовления есть заводские модели, которые отвечают всем нормам строительства. Если чердачный проем сделан по простым данным, то монтаж конструкции в готовом виде не составляет особого труда. Также есть лестницы по индивидуальному заказу, и такие лестницы покупают, если у вас есть желание органично вписывать их в домовой интерьер или обустраивать чердачный проем с необычными размерами. Также есть изделия, сделанные своими руками, и они при этом недорогие. Кроме того, они отличаются простотой сборки и конструкции.

Чаще всего можно встретить резные деревянные лестницы, конструкции из металла или алюминия. Также можно комбинировать древесину и металл.

Подробности

Технические параметры, требования – формулы и данные для расчета

Лестницы для чердаков обязательно должно соответствовать таким параметрам:

1. Ширина проема должна быть от 0.6 метров – тут требуется понимать о том, что при большом проеме процент тепловой потери увеличится, но и очень узкий не обеспечивает достаточного комфорта при поднятии на чердачное помещение.
2. Лестничная высота – рекомендуемый параметр до 3 метров (в идеале 2.5 метра). При подобных размерах сохраняется жесткость конструкций складного типа.
3. Механические влияние – устройство должно выдерживать вес от 1.5 центнеров.
4. Рекомендуемое число ступенек до 15 штук.
5. Уклонный угол для конструкций чердачных лестниц допустим от 60 до 70 градусов. При подобных характеристиках обеспечивается конструкционная устойчивость. Если угол будет изменяться в меньшую сторону, устройство станут занимать куда большую площадь.
6. Высота ступенек должна быть в диапазоне от 0.1 до 0.2 метров, а по нормативам глубина составляет от 0.18 до 0.2 метро. Но чаще всего можно встретить конструкции с параметрами от 7 до 14 см.
7. Лестничные ступеньки в собранном виде должны быть параллельными напольной поверхности. В идеале они должны быть с нескользким покрытием.
8. Для вариантов стационарного типа рекомендуется монтировать ограду с высотой от 0.9 д 1.2 метров, а для остальных конструкций поручни будут в верхней части. Они помогают сделать подъем и спуск более безопасными.

Сделать лестницу для чердака своими руками по чертежу нетрудно. Требуется начать с расчет схемы и параметров. Для составления схемы не на глаз требуются такие данные:

• Размеры проема – от него и будут зависеть лестничные параметры.
• Высота проема – для лестниц чердака размер требуется брать от потолка до пола или люка на чердачное помещение.
• Для расчета длины лестничной конструкции с нормативным углом уклона требуется таблица Брадиса и тригонометрия. Требуется предварительно составить боковую схему. Она выглядит как треугольник прямоугольного типа, в котором известен катет (К), это же высота проема, прямой угол С между полом и стеной, а угол С1 между полом и лестницей, и для него задают нормативные данные от 60 до 70 градусов. Требуется рассчитать гипотенузу (Г), это же длина лестницы, можно через синус (С1)=К/Г, а после преобразовываем формулу Г=К/синус (С1). Для примера возьмите такие данные, как С1=65 градусов, К=2.
  5 метра, и по таблице Брадиса синус 65 градусов составляет 0.91. Произведите расчеты 2.5/0.91=2.74 метра. Следует понимать тот факт, что чем больше будет угол уклона, тем круче получится лестничная конструкция. Чтобы не заморачиваться с расчетами, большинство людей добавляют к высоте проема 0.3 метра и получается требуемая длина.
• Число ступеней требуется рассчитывать исходя из рекомендаций по высоте между ними от 0.1 до 0.2 метров. После к параметру требуется прибавить толщину, к примеру, толщина материала составляет 3 см, а дистанция между ступеньками будет 0.15 метров. Как итог, получается 15+3=18 см.

Рассмотрим чертежи.

Схема лестниц складного типа

Для таких конструкций не требуется большого пространства при обустройстве, их можно органично вписывать в интерьер или даже прятать на чердачном помещении. Для эргономичного обустройства дома вам помогут разные варианты.

Чертеж №1

Данный тип представляет собой устройства из пары раскладных секций. Такой вариант идеально подойдет для проемов чердака, которые расположены около стенки. При разработке чертежей требуется учитывать такие моменты:

1. Для того, чтобы рассчитать длину лестничной конструкции, требуется брать высоту не до люка, а на 5 см ниже потолочного уровня.
2. На подробном чертеже складной лестницы видно, что не применяются массивные материалы. Для ступеней и тетивы подойдут бруски 5*5 см, и эти характеристики меньше, чем нормативные значения, но если вы не планируете частое перемещение по уровням и нагрузки более 1.5 центнера, и такая конструкция прослужит весьма долго. Не следует забывать про ступенчатое положение, и они должны быть параллельными полу.
3. Лестничная ширина в подобных типах конструкции особо не зависит от размеров проема. Как правило, за основу берут 0.6 метров.
4. Длину секций лучше выбирают такую – верхняя часть должна составлять 2Ъ3 от общей длины, а нижняя составляет 1/3.  Часто элементы соединяют посредством карточных петель. Нижняя часть должна быть сложена внутрь.
5. Для фиксирования у стенок требуется бруском по лестничной ширине. Его прикрепить вверху устройства на саморезы, а к поверхности стены фиксируют анкерами.
6. Для устойчивости к лестничному низу прибивают дополнительный брусок, а для жесткости по диагонали на всех секциях прикрепляют рейку.
7. Для фиксирования в собранном виде предусматривают установка петли и крючка в месте конструкционному сгиба.

Схема чердачной лестницы такого типа не отличается особой красотой, но в собранном виде почти не занимает площадь.

Чертеж №2

Такой вариант, равно как и первый, прикрепляют к стеновой поверхности, но через одну тетиву. Запросы к нему могут немного отличаться между собой. Такая конструкция лестницы немного труднее, нежели первый вариант. Но невероятную популярность обрел третий вид устройства.

Чертеж №3

Такая конструкция при складывании и закрывании люка убирается в утепленное помещение чердака. Вариант самый удобный, потому что в жилой домовой части не займет места. Если ширина для второй конструкции могла быть произвольной, то для такого типа лестницы данный параметр связан с размерами проема. Главные тонкости при конструировании и сборочном процессе:

1. Люк должен обеспечивать возможность свободно попадать на требуемый этаж, а потому должен соответствовать определенным параметрам. Ширина проема должна быть равна ширине лестницы с запасом по сторонам в 5-10 см. При нормативной минимальной величине вы получите 0.7 метров. Если увеличивать запас еще на 5 см с каждой из сторон, можно будет дополнительно по сторонам лестницы устанавливать балясины и поручни. Высота проема может считаться оптимальной до 2.5 метров, и тогда уменьшится число складных лестничных секций и уменьшится люфт при эксплуатационном процессе. Замеры требуется брать от крышки до пола люка в отличие от первого варианта.


   Длина проема, причем самым популярным размером будет 1.2 метра, и такой параметр обеспечивает более или менее комфортное передвижение между этажей.

   Плотное прилегание люка до короба является требованиями к энергетическому сбережению, а чердачные помещения редко отапливаются. И открывающийся механизм, ведь люк должен открываться внутрь жилой постройки и закрепляться в определенном положении. Этого можно достигать посредством крепких петель двери, и дополнительного монтажа шарнирных механизмов с фиксированием.

2. Лестничная сборка не отличается особой трудностью, но тут требуется точность разметки и распила. Тут не требуется создание монументальных конструкций, и важно учитывать, что лестничный вес и масса человека будет существенной нагрузкой на шарниры и петли люка. Толщина тетивы (а точнее, направляющих для ступенек) в идеале должна быть 12-15 см. Высота ступенек будет определена индивидуально и должна быть в регламентируемом диапазоне. Расчеты секции делают по такому принципу – длина люка минус 0.2 метров (дистанция для свободного складывания). После высчитывают число складывающихся частей. Расчету лестничную длину делят на секционную длину. Для примера возьмите рекомендованный минимальный размер люка, и длина одной части будет 1 метр. А по расчетам лестница получится 2.74 метра. Высчитайте число секций, 2.74. Получается пару секций по 1 метру и остаток 0.74 метра нижняя часть. Советуем и средний сегмент делать чуть меньше первого, чтобы было удобно складывать. При конечной сборке петли на секции монтируют таким образом, чтобы лестница складывалась по форме буквы Z.
3. Финальным этапом будет крепление лестницы к люку через уголки. По конструкционным бокам можно предусматривать поручни, которые добавят удобство при спуске и подъеме.

Конструкция чердачной лестницы своими руками, схемы и чертежи которой представлены, делаются быстро. Некоторые из умельцев делают сами даже шарнирные механизмы для люка.

Схемы конструкций стационарного типа

Для технических возможностей требуются определенные знания математики и тригонометрии. Обычно для изготовления таких конструкций важно обращаться к профессионалам. С учетом ширины нужного проема для такого варианта важно рассматривать отопление на чердаке. В обратном случае массивность люка будет вызывать неудобства, а отсутствие снижает показатели энергетического сбережения дома. Тепло из дома будет уходить в трубу. При кажущейся простоте конструкций чертежи лестницы составляют с учетом нюансов того или иного вида. При терпении и внимании можно делать удобные конструкции для перемещения.



Рейтинг

( 1 оценка, среднее 5 из 5 )

0 6 650.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Складная лестница на чердак своими руками чертежи

Складная лестница на чердак своими руками, чертежи и порядок сборки конструкции – связующего элемента между чердачным пространством и комнатой.

Представленная модель, позволит сэкономить межкомнатное пространство вашего жилища и обеспечить безопасный подъем. По мере надобности, ее можно быстро разложить или сложить. В сложенном состоянии, лестница оградит маленьких детей от проникновения на чердачное пространство вашего дома.

Она состоит из трех частей:

• потолочный брусок (1)
• верхняя секция (2)
• нижняя секция (3)

ПОТОЛОЧНЫЙ БРУСОК

Потолочный брусок упирается в стену и крепится к потолку. Его необходимо устанавливать, если дверка люка на одном уровне с потолком комнаты. Если дверка люка на одном уровне с полом чердачного помещения, то потолочный брусок можно не устанавливать, а поворотные петли крепить к потолку комнаты.

ВЕРХНЯЯ СЕКЦИЯ

Состоит из двух опорных досок и ступеней.
Ступени вставляем в пазы, которые фрезеруем заранее, точно по установленным размерам представленного чертежа. Сверху и снизу опорных досок, выберем пазы для установки осей на завесы.

Оси могут быть любыми: болт; шпилька; шплинт.
Скрепляем опорные доски и ступени между собой при помощи саморезов по дереву.

Расчет ступеней произведен на высоту 2500 (мм) от пола до потолка. Как правильно рассчитать лестницу любой конфигурации, подробно описано в статье: «Проектирование лестниц».

НИЖНЯЯ СЕКЦИЯ

Изготавливается аналогично верхней.

Поворот секций относительно оси, осуществляется при помощи петель:

• прямая
• с загибом

Петли для лестницы, изготовим из стандартной металлической полосы 20х3 (мм).

ПЕТЛЯ ПРЯМАЯ

ПЕТЛЯ С ЗАГИБОМ

Справка:
В складной лестнице на чердак, можно использовать только прямые петли.
Для этого, противоположную петлю необходимо установить в паз, глубина которого должна совпадать с толщиной петли, в нашем примере она составляет 3 (мм).

Поэтому выбор делаем сами, что легче, согнуть полосу или сделать в опорной доске пазы.

Порядок разборки:

1. Верхнюю секцию поднимаем вверх.

2. Нижнюю секцию опускаем вниз.

3. Устанавливаем в рабочее положение.

4. Порядок сборки – в обратной последовательности.

Складная лестница на чердак, своими руками сделанная по представленным чертежам – не такая уж и сложная работа.
Чтобы исключить самопроизвольное раскладывание, необходимо предусмотреть крепежный механизм, при помощи которого будем фиксировать ее относительно стены.
