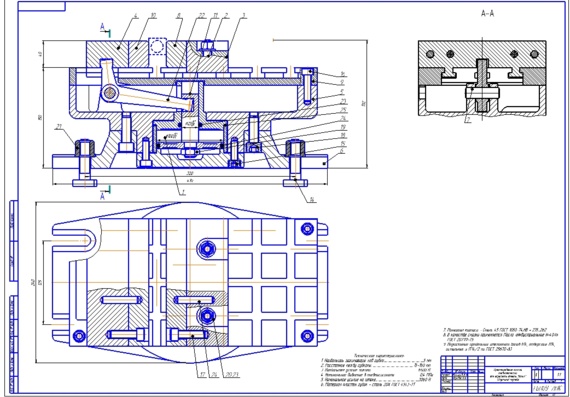

alexxlab Для освобождения детали после обработки воздух из-под мембраны 3 выпускают в атмосферу. Диск 4 под действием пружин 5 опустится вниз, рычаг 10 повернется против часовой стрелки, вал 11 и подвижная губа 15 переместятся влево, освободив деталь.
Тиски крепят к столу фрезерного станка четырьмя болтами М14.
Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Модель (А — Я)Модель (Я — А)
Показать: 15255075100
И00.34.00.01 — Корпус
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.
$4.00
И00.34.00.01 — Корпус — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.34.00.01 — Корпус — чертеж.cdw..
$2.00
И00.34.00.02 — Крышка
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.34.00.02 — Крышка.cdwФайл модели..
$2.00
И00.34.00.02 — Крышка — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.34.00.02 — Крышка — чертеж.cdw..
$1.00
И00.34.00.03 — Мембрана
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.34.00.03 — Мембрана.cdwФайл моде..
$2.00
И00.34.00.03 — Мембрана — чертеж
В архиве находится файл чертежа.
$1.00
И00.34.00.04 — Диск
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.34.00.04 — Диск.cdwФайл модели:И..
$2.00
И00.34.00.04 — Диск — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.34.00.04 — Диск — чертеж.cdw..
$1.00
И00.34.00.05 — Пружина
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.34.00.05 — Пружина.cdwФайл модел..
$2.00
И00.34.00.05 — Пружина — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.34.00.05 — Пружина — чертеж.cdw..
$1.00
И00.34.00.06 — Винт
Чертеж и модель детали.
$2.00
И00.34.00.06 — Винт — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.34.00.06 — Винт — чертеж.cdw..
$1.00
И00.34.00.07 — Шток
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.34.00.07 — Шток.cdwФайл модели:И..
$2.00
И00.34.00.07 — Шток — чертеж
В архиве находится файл чертежа. Версия программы Компас 16.И00.34.00.07 — Шток — чертеж.cdw..
$1.00
И00.34.00.08 — Планка
Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:И00.34.00.08 — Планка.cdwФайл модели..
$2.00
Показано с 1 по 15 из 33 (всего 3 страниц)
Тиски поворотные универсальные пневматические, с призматическими губками
Тиски поворотные универсальные пневматические, с призматическими губками.
Тиски предназначены для закрепления и обработки деталей цилиндрической формы с разными диаметрами 50…90 мм. Тиски могут быть использованы для обработки деталей на фрезерных и сверлильных станках. При замене стандартного комплекта губок (подвижной и неподвижной) и применении подкладок, можно расширить диапазон закрепления цилиндрических заготовок, т.е, тиски становятся универсальными. Крепление тисков на столе станка осуществляется двумя болтами М18, входящих в пазы корпуса. Два рым-болта обеспечивают транспортировку тисков. Поворотный стол поворачивается в горизонтальной плоскости на 360 град. Усилие зажима заготовки осуществляется с помощью призмы подвижной с начальной силой от пневмоцилиндра. Тиски имеют простую конструкцию, обеспечивают свободный доступ инструмента к обрабатываемой поверхности, удобны в эксплуатации, имеют стандартизированные детали, имеют высокую надежность зажима заготовки, хорошее быстродействие за счёт встроенного пневмоцилиндра.
Техническая характеристика тисков пневматических:
— ход штока, мм 8.
..10
— давление воздуха в системе, МПа 0,4
— усилие зажима деталей, кН 30
— привод зажима пневматический
— тип механизма рычажный
— диаметр поршня, мм 125
— диаметр штока, мм 25
— габариты, ВхШхД, мм 168х350х455
— масса, кг 50,5
— группа станков сверлильная, фрезерная
— размер пазов, мм 20
— количество пазов, шт 2
— диаметр направляющей шпонки, мм 18g6
— количество направляющих шпонок, шт 2
— тип губок призматические
— универсальность губок (при замене губок, применении подкладок) есть
— количество губок, шт 2
Состав: Тиски пневматические поворотные (СБ), Спецификация (2 листа), ПЗ (Описание конструкции и принципа действия тисков, 2 листа).
Софт: КОМПАС-3D 11
Файлы:
Описание работы и устройства тисков.
doc
Спецификация (лист 1).cdw
Спецификация (лист 2).cdw
Тиски пневматические поворотные (СБ).cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
Софт: КОМПАС-3D 11
Состав: Тиски гидравлические (СБ), Спецификация (2 листа), ПЗ (Описание конструкции и принципа действия тисков, 2 листа).
0 25 4
Тиски универсальные гидравлические с призматическими губками, для обработки деталей типа ,,Вилка, Рычаг, Шатун,,
Модель пневматических слесарных тисков — Механический отчет о проекте Скачать
РЕФЕРАТ
Целью этого проекта является создание модели слесарных тисков с пневматическим приводом. Использование давления воздуха для создания механического движения в шпинделе тисков обеспечивает безопасный и эффективный способ снижения человеческих усилий.
Механическое движение в шпинделе создается с помощью двойного исполнительного цилиндра, который управляется пилотным клапаном 5/2 и двумя кнопками 3/2 с помощью воздушных шлангов.
ВВЕДЕНИЕ
Это устройство, используемое для удержания заготовок для различных операций обработки, таких как подгонка, чистовая обработка и т. д., и крепится к рабочему столу с помощью болтов и гаек через прорези, предусмотренные на основании тисков.
Состоит из четырех основных частей:
ФИКСИРОВАННАЯ ГУБКА: Обычно отливается за одно целое с корпусом или основанием тисков.
ПОДВИЖНАЯ ЧЕЛЮСТЬ: Она скользит по каналам литья и приводится в действие винтом или шпинделем.
ВИНТ: Придает подвижной челюсти движение вперед или назад.
ЛИТЬЕ: Представляет собой основу тисков и имеет отверстия для подвижной штанги.
Пневматика — это дисциплина, изучающая механические свойства газов, таких как давление и плотность, и применяющая принцип использования сжатого газа в качестве источника энергии для решения инженерных задач.
Важнейшим свойством воздушной среды на сегодняшний день является простое преобразование давления в силу и поступательное перемещение с помощью поршня в круглом отверстии.
Подробнее : Разница между системой питания | Механический, гидравлический, электрический, пневматический
ПРЕИМУЩЕСТВА ВОЗДУХА
- Не образует искр.
- Не представляет опасности для здоровья.
- Удобно хранить.
- Атмосферный воздух свободен, и это привело к утверждению, что сжатый воздух является дешевой формой энергии.
МОДЕЛЬ
Модель настольных тисков, соединенных с цилиндром двойного действия, который приводится в действие пилотным клапаном 5/2 и кнопкой 3/2 (пружинный возврат), используется для испытаний.
ЭКСПЕРИМЕНТАЛЬНАЯ МИШЕНЬ
Эксперимент был разработан для удержания заготовки с помощью пневматической силы, создаваемой штоком цилиндра двойного действия.
ЭКСПЕРИМЕНТАЛЬНАЯ СТРАТЕГИЯ
Экспериментальная стратегия заключалась в разработке настольных тисков из мягкой стали в качестве материала, а затем в соединении их со штоком цилиндра двойного действия, чтобы получить желаемую пневматическую силу, которая используется для удержания заготовки.
ПРОЦЕДУРА
1. Спроектируйте слесарные тиски, используя в качестве материала мягкую сталь. (Проектирование выполнено в CATIA V5, которую можно увидеть в ПРИЛОЖЕНИИ I)
2. Цилиндр двойного действия соединен с пилотным клапаном 5/2 и кнопкой 3/2 с помощью воздушных шлангов, и его работа была проверена. (пневматический рисунок выполняется с помощью FESTO FLUID DRAW 5 DEMO, который можно увидеть в ПРИЛОЖЕНИИ II).
4. Цилиндр двойного действия привинчен к деревянному рабочему столу с одной стороны, а с другой стороны он помещен в раму, которая привинчена к деревянному рабочему столу на заданном расстоянии.
ЗАКЛЮЧЕНИЕ
Выполненный проект по эксплуатации модели слесарных тисков с помощью механического движения, получаемого за счет приложения пневматической силы в приводе, признан полностью работоспособным.
Кроме того, было замечено, что пневматические тиски уменьшают усилия человека по удержанию заготовки по сравнению с обычными тисками.
Модель пневматических настольных тисков — загрузка отчета по механическому проекту — щелкните здесь, чтобы загрузить отчет в формате pdf
Эл. к Сосудам под давлением Сосуды, резервуары и трубопроводы, которые транспортируют, хранят или получают жидкости, называются сосудами под давлением. Сосуд под давлением определяется как сосуд с давлением…
Продолжить чтение
ссылка на Шарнирное соединение — детали, схема, расчет конструкции, применениеШарнирное соединение — детали, схема, расчет конструкции, применение
Шарнирное соединение
Шарнирное соединение используется для соединения двух стержней, находящихся под действием растягивающих нагрузок.
Однако, если соединение направляется, стержни могут выдерживать сжимающую нагрузку. Шарнирное соединение…
Продолжить чтение
3D-модели CAD и 2D-чертежи
ALL#ABCDEFGHIJKLMNOPQRSTUVWXYZ
Пневматика (17399 просмотров — Машиностроение)
Пневматика (от греческого: πνεύμα) — это отрасль техники, в которой используется газ или сжатый воздух.
Пневматические системы, используемые в промышленности, обычно работают на сжатом воздухе или сжатых инертных газах. Расположенный в центре компрессор с электрическим приводом приводит в действие цилиндры, пневматические двигатели и другие пневматические устройства. Пневматическая система, управляемая с помощью ручных или автоматических электромагнитных клапанов, выбирается, когда она обеспечивает более дешевую, более гибкую или более безопасную альтернативу электродвигателям и приводам.
Пневматика также находит применение в стоматологии, строительстве, горнодобывающей промышленности и других областях.
Перейти к артикулу
3D модели CAD — пневматика
Пневматика
Пневматика
Лицензия Creative Commons Attribution-Share Alike 2.0 (Пользователь: Wikibofh).
«Пневматический» перенаправляется сюда. Чтобы узнать о высшем уровне людей в гностицизме, см. Пневматика (гностицизм) .
Пневматика (от греческого: πνεύμα ) — отрасль техники, использующая газ или сжатый воздух.
Пневматические системы, используемые в промышленности, обычно работают на сжатом воздухе или сжатых инертных газах. Расположенный в центре компрессор с электрическим приводом приводит в действие цилиндры, пневматические двигатели и другие пневматические устройства. Пневматическая система, управляемая с помощью ручных или автоматических электромагнитных клапанов, выбирается, когда она обеспечивает более дешевую, более гибкую или более безопасную альтернативу электродвигателям и приводам.
Пневматика также применяется в стоматологии, строительстве, горнодобывающей промышленности и других областях.
Содержимое
- 1 Примеры пневматических систем и компонентов
- 2 Газы, используемые в пневматических системах
- 3 История
- 4 Сравнение с гидравликой
- 4.1 Преимущества пневматики
- 4.2 Преимущества гидравлики
- 5 Пневматическая логика
- 6 См. также
- 7 Примечания
- 9 Внешние ссылки
Примеры пневматических систем и компонентов
- Пневматические тормоза на автобусах и грузовиках
- Пневматические тормоза поездов
- Воздушные компрессоры
- Пневматические двигатели для транспортных средств с пневматическим приводом
- Системы баростата, используемые в нейрогастроэнтерологии и для исследования электричества
- Прокладка кабеля, способ прокладки кабелей в каналах
- Стоматологическая дрель
- Пневматические двигатели и пневматические транспортные средства
- Газовая перезарядка
- Holman Projector, пневматическое зенитное орудие
- Системы управления HVAC
- Надувные конструкции
- Пневматика Lego может быть использована для сборки пневматических моделей
- Орган
- Электропневматическое действие
- Трубчато-пневматическое действие
- Пианино
- Пневматический привод
- Пневматические пистолеты
- Пневматическая камера
- Пневмоцилиндр
- Пневматический компаратор
- Пневматические пусковые установки, разновидность винтовки
- Пневматические почтовые системы
- Пневмодвигатель
- Пневматическая шина
- Пневматические инструменты:
- Отбойный молоток, используемый дорожными рабочими
- Пневматический гвоздезабивной пистолет
- Регулятор давления
- Датчик давления
- Реле давления
- Вакуумный насос
Газы, используемые в пневматических системах
Пневматические системы в стационарных установках, таких как заводы, используют сжатый воздух, потому что устойчивая подача может быть обеспечена за счет сжатия атмосферного воздуха.
Обычно из воздуха удаляется влага, а в компрессор добавляется небольшое количество масла для предотвращения коррозии и смазки механических компонентов.
Пользователям пневматической энергии с заводским водопроводом не нужно беспокоиться о ядовитой утечке, так как газ обычно представляет собой просто воздух. В небольших или автономных системах могут использоваться другие сжатые газы, представляющие опасность удушья, такие как азот, который часто называют OFN (бескислородный азот), если он поставляется в баллонах.
Любой сжатый газ, кроме воздуха, представляет опасность удушья, включая азот, который составляет 78% воздуха. Сжатый кислород (примерно 21% воздуха) не вызывает удушья, но не используется в устройствах с пневматическим приводом, поскольку он пожароопасен, более дорог и не дает преимуществ по производительности по сравнению с воздухом.
Портативные пневматические инструменты и небольшие транспортные средства, такие как машины Robot Wars и другие устройства для любителей, часто работают на сжатом диоксиде углерода, потому что контейнеры, предназначенные для его хранения, такие как канистры с газированной водой и огнетушители, легко доступны, а фазовый переход между жидкостью а газ дает возможность получить больший объем сжатого газа из более легкого баллона, чем требует сжатый воздух.
Углекислый газ является удушающим средством и может представлять опасность замерзания при неправильном выпуске.
