Чертеж металлической двери с размерами, изготовление коробки и полотна своими руками

Автор Michael На чтение 8 мин Просмотров 3.7к. Опубликовано

Надежные металлические двери применяются фактически везде. Их устанавливают не только в квартирах многоэтажных домов, но и частных домовладениях, банях, различных хозяйственных постройках. Кроме покупных готовых вариантов, некоторые люди предпочитают создание самодельной конструкции, в чем хорошим подспорьем будет чертеж металлической двери.

Приобрести стальное дверное полотно и дверной блок надлежащего качество получается далеко не всегда. Первая проблема – это ценовая политика современного строительного рынка. Вторая проблема – иногда дверной проем очень специфический и двери для него изготавливают только по индивидуальному заказу.

Есть простой выход из этой ситуации. Если подходящих изделий практически нет в продаже, их всегда можно сделать собственноручно.

Металлическая дверь имеет простую конструкцию, сделать которую своими руками ее вполне возможно. Для этого есть разнообразные чертежи и многое другое. Самодельная конструкция будет обладать требуемым уровнем качества, а сумма, потраченная на материалы, не окажется сильно высокой. Вся работа по изготовлению входных дверей делится на несколько несложных этапов.

Содержание статьи

  1. Необходимые материалы, инструмент
  2. Подготовка и измерения
  3. Изготовление классической двери из металла
  4. Сборка дверной коробки
  5. Сборка дверного каркаса
  6. Изготовление дверного полотна
  7. Монтаж замка
  8. Петли
  9. Крепеж
  10. Утепление и отделка
  11. Металлическая дверь с остеклением и декоративными элементами
  12. Самодельная дверь в сравнении с заводской

Необходимые материалы, инструмент

Самое дорогое, что понадобится – это металл. Все остальные комплектующие и материалы обойдутся не слишком дорого, естественно, без учета декоративной отделки. Если примерно прикинуть сумму на все расходы, то понадобиться не больше 100-150 долларов. За эту цену невозможно приобрести даже сомнительную китайскую продукцию.

Что касается необходимых для работы материалов, то их немного. Нужно приобрести профильную трубу – подойдет с сечением в 20×40 мм. Трубу следует покупать в количестве 20 погонных метров – этого объема вполне хватит на производство блока стандартных размеров (это около 1 м в ширину и 2 м в длину). Количество материала под другие габариты посчитать не трудно. В случае каких-либо непонятных ситуаций стоит посматривать на эскиз – сегодня можно найти массу чертежей металлических дверей и пользоваться ими для сборки.

Также необходим листовой металл. Толщина его должна быть не менее 2,5 мм. Габаритные размеры – под размер будущей двери, а точнее проема.

Также следует подготовить петли, выбирать стоит модели, которые оснащены подшипником. Эти комплектующие приобретаются в количестве трех штук. Полотно будет достаточно тяжелое, поэтому три петли – это наиболее надежный вариант.

Кроме того, дополнительно нужна фурнитура, теплоизоляция, а также материалы для декоративной отделки. Не стоит забывать и про расходные материалы – это круги для электроинструмента, сварочные электроды, сверла, расходные материалы для лобзика.

Из инструментов стоит подготовить сварочный аппарат, стол для сварки, болгарку, электрическую дрель, электролобзик.

Подготовка и измерения

Итак, стандартный размер дверного проема в большинстве квартир составляет 2000×800 или 2000×900 мм. Если же существующий проем меньше или же больше, то можно изготовить полотно под особый размер. При выполнении замеров стоит убедится, что измеряется именно стена, а не бетон или же штукатурка.

В том случае, если высота коробки немногим больше 2000 мм, тогда необходимо предусмотреть дополнительную раму сверху, или же в боковой части проема, если ширина его более чем 900 мм. Кроме того, следует помнить о зазоре в несколько десятков миллиметров с каждой стороны коробки. Этот зазор необходим для задувки швов.

Если ширина проема более 1500 мм, то специалисты рекомендуют изготавливать не цельную (монолитную), а разборную коробку. В коттеджах в широкие проемы устанавливают кроме дверного полотна два или более модуля со стеклом, которые делают конструкцию более надежнее и прочнее и выполняют декоративную функцию.

Кликните для открытия в полном размере.

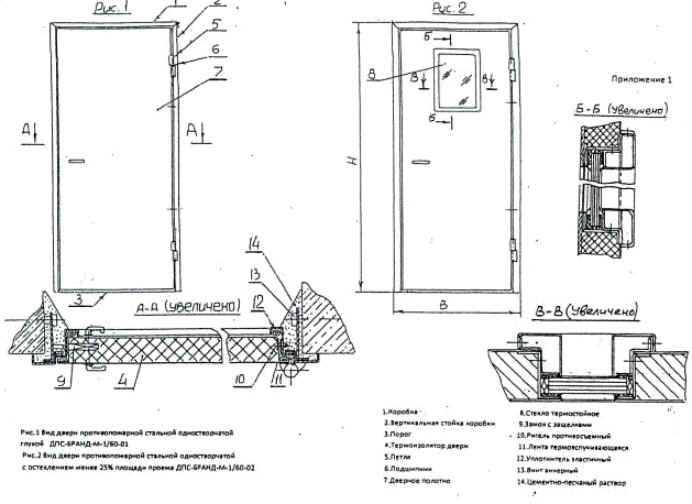

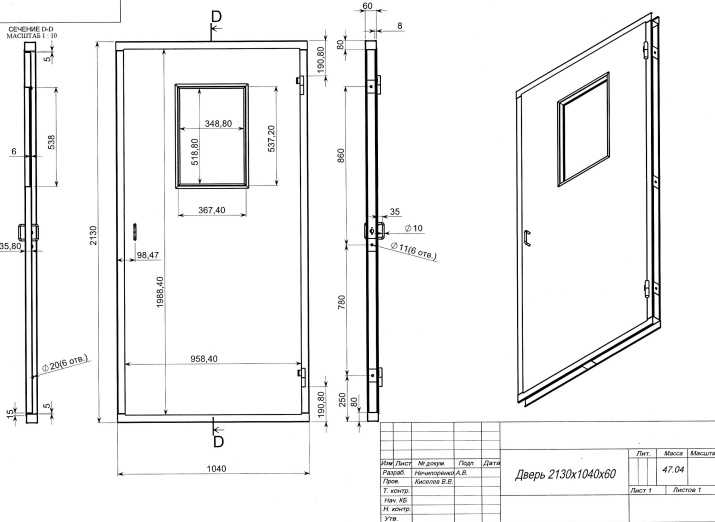

В процессе подготовки также стоит начать разрабатывать чертеж металлической двери. Если дверное полотно будет уникальным и эксклюзивным, тогда и чертеж делается своими руками. Если же проем стандартный, а дверная конструкция будет представлять собой типовое решение, тогда можно использовать и типовые чертежи.

Изготовление классической двери из металла

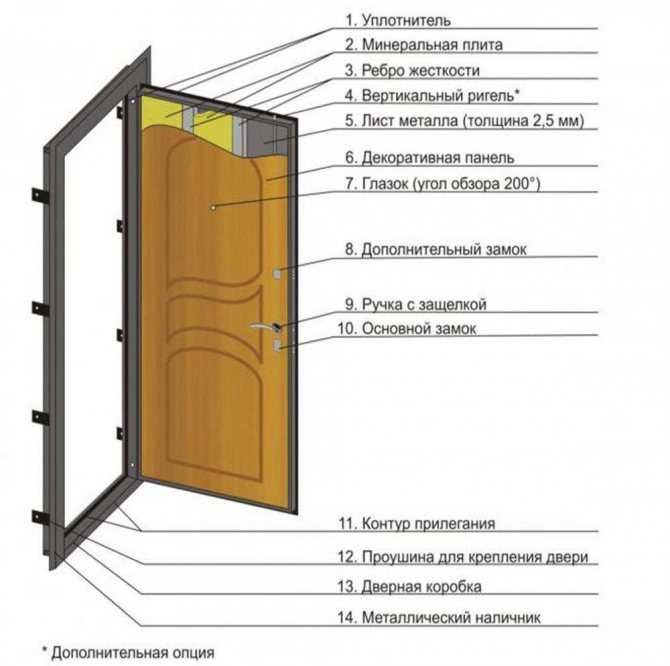

Классические стальные двери – это конструкция из полотна, коробки, дверных петель, а также монтажных пластин.

Сборка дверной коробки

Итак, первым делом необходимо собрать коробку или блок. Для этого по полученным в ходе измерений параметрам нарезают подготовленную профильную трубу. Нарезка выполняется под углом в 45 градусов. Точность резки можно проверять методом соединения двух кусков, а затем получившуюся конструкцию проверить уголком.

Существует еще одни способ производства коробки. В этом варианте рама собирается из металлического профиля методом сварки. В результате должна получится прямоугольная конструкция. В процессе сборки очень важно контролировать точность углов, а также измерять диагонали – это делают, что исключить риск перекосов блока.

Сборка дверного каркаса

На этом шаге изготовляют заготовки для будущего каркаса. Для этих целей подойдет металлический уголок. Необходимо выдержать зазор между дверной рамой и коробкой со стороны замка – он равен примерно 5 мм. С других сторон будет достаточно, если зазор составит 3 мм. Это не точные цифры – в различных чертежах металлических дверей данный размер может быть немного другим. Чтобы было нагляднее, для измерения и контроля этих зазоров применяют полоски из металла нужной толщины.

Далее – размечается и нарезается профиль. Его вкладывают внутрь получившейся коробки. Затем проверяют геометрические характеристики конструкции по диагоналям. Если все верно, тогда с одной из сторон профиля делают паз или прорезь для монтажа замка. После этого углы рамки можно прихватить сваркой, каркасы по периметру также прихватываются в нескольких точках.

На этом шаге уже можно приварить к дверной рамке полосы из металла, которые будут выполнять функцию фиксаторов для отделочных материалов.

Изготовление дверного полотна

Создание полотна следует начать с разметки. Стоит учитывать допуски и напуски листового металла на дверную коробку по 10-15 см. Также учитывается напуск со стороны петель. В различных чертежах металлических дверей он составляет 5 мм.

Стальной лист по чертежам и размерам разрезается при помощи болгарки и приваривается к готовой раме. Внутри полотна вваривают ребра жесткости. Они должны устанавливаться горизонтально. Если уровень жесткости недостаточный, тогда их количество можно увеличивать.

Монтаж замка

Дверь почти закончена. Для установки замка выполняют разметку прямо на полотне. Размечать места под отверстия можно обычным маркером. Затем по нанесенным меткам высверливают отверстие, которое потом необходимо обработать напильником. Далее – проделываются отверстия под крепежные элементы будущего замка. В отверстиях нарезается резьба, затем замочное устройство фиксируется с помощью болтов. В конце устанавливают ручку.

Это типовая инструкция, которая подходит для большинства замков, но замочные конструкции могут различаться, сам монтаж зависит от изделия.

Петли

Прежде чем приваривать эти элементы к получившейся конструкции – дверям и блоку, необходимо их смазать. С помощью болгарки разрезаются места, где соединяется рама и дверной блока – это точки, которые ранее прихватывались сварочным аппаратом. Петли фиксируются изнутри.

Крепеж

Для крепежа полученной конструкции в проем используют полоски из металла. Их необходимо от 6 до 10 шт. Они просто привариваются к коробке. Затем в них нужно будет просверлить отверстия под анкерные болты.

Утепление и отделка

Дверь практически готова. Теперь осталось только утеплить ее. Выбранный вами вариант теплоизоляции разрезается и закладывается внутрь полотна. Укладывают утеплитель между ребер жесткости.

После этого можно начать заниматься декоративной отделкой внутренней части двери. Для этих целей подойдет фанера, ламинированные панели, а также любой другой материал.

Металлическая дверь с остеклением и декоративными элементами

Зачастую, такие модели дверей устанавливаются в частных домах или же в коттеджах. Окно выполняет несколько функций – через него можно посмотреть, кто пришел. Также благодаря стеклу в прихожей будет значительно светлей. Декоративные элементы украсят полотно и придадут ему эксклюзивный внешний вид.

Окно в двери необходимо изготовить еще тогда, когда выполняется резка листовой стали. При ее изготовлении можно чертеж металлической двери, размещенный в начале нашей статьи. По периметру прямоугольного или любой другой формы отверстия в стальном листе необходимо приварить арматуру. С размерами следует определится заранее. Все остальные этапы работы аналогичны технологии изготовления классической двери.

После того, как конструкция будет окрашена, в место, предназначенное под окно, устанавливают стеклопакет. Для того, чтобы стекло было максимально надежным, с внешней стороны часто приваривают кованую декоративную решетку.

Можно также оснастить дверной блок различными дополнительными аксессуарами. Это могут быть доводчики, уплотнители, глазки и многое другое. Главное правило – фурнитура должна быть качественной. Только тогда она прослужит в течении долгого периода времени.

Самодельная дверь в сравнении с заводской

Первый минус – это рациональность данного решения. Стоимость материалов и фурнитуры составляет немалую сумму, при том что самая простая заводская дверь будет стоить процентов на 30% дороже, при том вы сэкономите уйму времени и сил. Кроме того, важны ваши как навыки сварщика. Если вы не имеете достаточно квалификации, имеется риск допущения брака. В любом случаи, заводская сварка будет намного качественнее.

Но говоря в целом, самодельная дверь из металла – это никакая не утопия, а самая настоящая реальность для тех, кто имеет навыки сварщика и опыт работы с электроинструментом.

Металлическая дверь своими руками: чертежи, изготовление и установка

Несмотря на то, что в продаже множество моделей входных дверей, в некоторых случаях подходящий вариант выбрать довольно сложно. Одних не устраивают размеры по причине нестандартного проема в месте установки, другие боятся скрытых дефектов изделия, третьих смущает высокая стоимость комплекта.

Собственноручное изготовление металлической двери, при правильной организации процесса, имеет ряд преимуществ. Например, не придется беспокоиться о качестве конструкции, собрать ее получится по любому приемлемому чертежу, да и с оформлением проблем не возникнет – методик много. К тому же и расходы на сборку, отделку блока будут минимальными.

Этап подготовки

Начинать работу следует с демонтажа старой двери и полной зачистки проема. Только после тщательного обследования состояния основы можно сделать вывод, подходит он для установки металлоконструкции или нет. Возможно, придется его сужать (расширять) в соответствии с требуемыми размерами, дополнительно усиливать. Последнее характерно для строений из ячеистых бетонов, древесины, а также из иных материалов при значительной степени изношенности. Следовательно, проводятся необходимые технологические операции.

После получения прохода в стене с правильной геометрией можно приступать к производству замеров. На основании этого разрабатывается чертеж металлической двери. Кроме определения габаритов каркаса и створки, следует выбрать и схему конструкции. В первую очередь, в какую сторону удобнее распахивать полотно, где на нем лучше установить запоры, петли (их количество) и элементы фурнитуры (ручку, глазок). Иногда целесообразно изготовить вариант «полуторки». В нем малая створка жестко фиксируется, но при необходимости временно расширить проем (например, при перемещении габаритных грузов) ее несложно распахнуть.

Советы:

  • Схема металлической двери составляется с учетом того, что между косяком и основой должен быть небольшой зазор (порядка 15 – 20 мм). Его называют монтажным. Он позволяет, во-первых, правильно выставить раму, отрегулировать ее положение, во-вторых, дополнительно утеплить проем по периметру.
  • Петли на дверь расставляются на равном удалении друг от друга, а их количество определяется массой полотна; при его небольшом весе достаточно и двух навесов. Но в любом случае их отстояние (верхнего и нижнего) от срезов створки выбирается около 150 мм (для проемов стандартной высоты).

Готовятся материалы и принадлежности. При работе с железом обязательно понадобится сварка. Плюс к этому – перфоратор (эл/дрель с отбойником) и «болгарка». Все остальное – обычный бытовой инструмент, угольник, рулетка. С материалами несколько сложнее, придется выбирать.

  • Для каркаса подходят уголки или профили (со стороной в 4 см). Здесь стоит ориентироваться на предназначение конструкции, требования к ее устойчивости и вариант дальнейшей отделки. Если предполагается качественное утепление, повышенная прочность, то дверь из профильной трубы – лучшее решение. А вот ребра жесткости можно выполнить и из уголка.
  • Обшивка рамы делается из листовой стали. Необходимо оптимально сочетать такие показатели, как общая масса полотна и его прочность. Но в любом случае использовать металл толщиной менее 2 мм не рекомендуется.
  • Элементы крепления. Любая железная дверь, хоть самодельная, хоть покупная, в проеме фиксируется анкерными болтами. Исключение лишь для моделей, монтируемых в деревянных (каркасных) строениях. Как правило, при самостоятельной установке дверей на их входе они крепятся к специальным рамам или к основе при помощи сварки или крупного метиза.

Все остальное – уплотнители, теплоизоляционные и отделочные материалы, элементы крепежа, фурнитура – на усмотрение мастера.

При недостатке опыта в изготовлении дверей из стали своими руками лучше ограничиться накладными петлями. Навесы скрытого типа гораздо сложнее в монтаже, и здесь нужен профессиональный подход.

Требуемые материалы и инструменты

Привольный инструмент 50% успеха

Прежде чем приступить к изготовлению металлической конструкции, следует подготовить для работы необходимые материалы и инструменты.

Нам понадобятся:

  • измерительная рулетка
  • плотницкий угольник для проведения замеров;
  • металлический уголок для дверной коробки и каркаса дверного полотна; заменить его можно трубой квадратного сечения 40х40 мм; для изготовления внутреннего каркаса коробки, ребер жесткости используют трубы чуть меньшего размера 40х20 мм
  • листы металла: слишком тонкий материал брать не стоит, его толщина должна оставлять минимум 1,5-2 мм
  • сварочный аппарат
  • шлифамашинка или шетка для зачистки сварных швов
  • дрель со сверлами
  • металлические анкера или отрезки арматуры для крепления конструкции к стене
  • шурупы, болты
  • гаечный ключ подходящего размера для закручивания болтов
  • шуруповерт
  • дверные петли, способные выдержать вес двери весом от 100 кг
  • накладной замок
  • фанера, МДФ, вагонка или ламинат для отделки

Порядок изготовления металлоконструкции

Железная дверь своими руками, независимо от ее схемы и чертежа, собирается по одному алгоритму. Первоначально делаются отдельные элементы.

Короб

С ним никаких проблем нет, но при условии, если все замеры и раскрой заготовок сделаны грамотно, в точном соответствии с составленным чертежом. Сварить отдельные части в единую конструкцию правильной геометрии несложно. Необходимо лишь вести работы на идеально ровной, жесткой поверхности и постоянно контролировать углы. По окончании сборки косяка все швы тщательно шлифуются алмазным диском.

В обязательном порядке к коробу привариваются петли и крепежные планки с высверленными отверстиями. С помощью последних деталей производится его фиксация на стене из любого материала.

Дверное полотно

  • Методика изготовления рамы абсолютно идентична.
  • Для усиления устанавливаются ребра жесткости по выбранной схеме.
  • Вырезается паз для язычка замка.
  • Обшивка каркаса с одной стороны. Она производится способом крепления сваркой стальных листов, с небольшим напуском. В районе петель около 5 мм, по длине рамы примерно 10 – 15. Рекомендуется «прихватывать» облицовку несколькими швами, протяженностью не более 40 мм. Для обеспечения надежности крепления интервалы между соседними участками выбираются в пределах 20.

  • В зависимости от схемы, на этом этапе сборки металлической двери производится установка элементов крепления замка, привариваются петли (те части, которые крепятся на полотне) и вырезается окно для глазка.

  • Если предполагается утепление створки, то сразу же закладывается теплоизоляционный материал; он помещается между ребер жесткости, что предотвращает его проседание под собственным весом.

  • Остается приварить второй лист металла на изнаночную сторону каркаса и в нем также вырезать отверстие под глазок и личинку замка.
  • Последнее, что нужно сделать со створкой – провести контрольную проверку ее геометрии и отшлифовать все стыки, сварные швы и покрасить грунтом, для исключения коррозии металла.

Если выбрана схема «полуторки», то все технологические операции для малого полотна абсолютно идентичны, за исключением глазка и дверного замка. Но верхние и нижние упоры, для фиксации в неподвижном положении, следует предусмотреть.

Облицовка изделия

Каким бы способ отделки двери вы ни избрали, вначале ее необходимо защитить от коррозии – загрунтовать и покрасить. Для этого нужно удалить шлак со сварных швов, подчистить их и обезжирить всю поверхность, а затем нанести 2 слоя грунта. После высыхания окрасьте изделие за 2 раза, начиная с тыльной стороны.

Облагородить входные двери можно такими способами:

  • изнутри утеплить полистирольными плитами, посадив их на клей, и обшить пластиковыми панелями;
  • прикрутить саморезами внешнюю и внутреннюю накладку из дерева, в частности, вагонки;
  • обтянуть полотно дерматином, заложив под него слой утеплителя;
  • купить и смонтировать готовый комплект для дверей из МДФ.

Можно сделать наличники из железа и окрасить в тот же цвет

Готовое изделие устанавливается во входном проеме на анкерных болтах, а щели традиционно уплотняются монтажной пеной. Здесь важно соблюсти горизонталь и вертикаль, чтобы створка хорошо закрывалась, а лутка не была «завалена» внутрь квартиры. Чтобы скрыть пену, снаружи и внутри коробка обшивается наличниками из дерева, металла или пластика. О правильной покраске дверного полотна подробно рассказывается в последнем видеоролике:

Финишная отделка

Сделать металлическую дверь своими руками – это еще не все. Необходимо ее оформить соответствующим образом. С блоками, устанавливаемыми в подсобных строениях, достаточно просто; как правило, они окрашиваются. Но если речь идет о двери на входе в жилой дом (квартиру), то ее желательно декорировать. Выбор варианта – на усмотрение хозяина, и некоторые рекомендации в этом помогут.

Чем можно отделать полотно:

  • Твердые материалы – многослойная фанера, ДВП, винипласт, деревянная вагонка, ламинат, МДФ с последующим покрытием лаком (бесцветным или с тонирующими компонентами).
  • Для обтяжки створки используются дерматин, кожвинил.
  • Дверь на воде в квартиру можно оклеить декоративной пленкой. Так как воздействие атмосферных факторов минимально, то такая отделка прослужит долго. А с учетом низкой стоимости и простоты оформления – одно из лучших решений.

Проведение измерений

Сварка металлической конструкции

Даже при использовании стандартных чертежей для сборки железной двери понадобится провести замеры. Идеально ровных, симметричных дверных проемов просто не существует. Поэтому к проведению измерений необходимо отнестись предельно внимательно.

Одного измерения будет недостаточно – необходимо трижды снять мерки, а затем выбрать наименьшее число из полученных. Измерять дверное полотно следует вверху, внизу, посредине.

Высота проема определяется точно также. Если старые двери еще не убраны, проще измерить их.

В большинстве случаев ширина полотна кратна 10 см – его ширина может равняться 70, 80 или 90 см. Учтите, что размер будущего проема должен быть на 1,5-2 см меньше размеров самого проема. Оставшиеся щели в дальнейшем заполняют монтажной пеной. Ведь вставить и идеально выровнять дверь, раскроенную точно по размерам дверного проема, будет сложно.

Сразу же определите, в какую сторону они будут открываться. Согласно СНиП, входные двери должны обязательно открываться наружу, чтобы в случае эвакуации или переноса больного человека ее можно было распахнуть беспрепятственно. В этом случае можно будет также сэкономить полезное пространство прихожей.

Как правильно измерить ширину проема

Сторона открывания выбирается с учетом комфорта и удобства. Традиционно двери делают правосторонними, чтобы при входе их можно было распахнуть с помощью правой руки. Но этот вариант может быть изменен с учетом конкретных обстоятельств.

Ведь дверь должна открываться так, чтобы занимать минимум свободного пространства, не создавая помехи. В многоквартирных домах учитывается также расположение соседних дверей.

Сборка конструкции

По сути, все сводится к навешиванию створки, проверки ее положения, работы запоров и регулировке (при необходимости). Остается лишь установить ручку, замок и глазок. Если же в схеме двери предусмотрены ригеля, нижние (верхние) упоры, то нужно сделать разметку.

Створка прикрывается, и на косяке намечаются места сверления отверстий. После готовности контролируется их совпадение с фиксирующими элементами. Это относится как к основному полотну, так и дополнительному, малому.

Завершающий «штрих» – установка изготовленной двери в проем и смазка всех трущихся деталей (о чем многие забывают). После этого можно констатировать – все, работа выполнена полностью.

Для тех, кто имеет навыки работы с металлами и желает получить железную дверь высокого качества при небольших расходах, ее самостоятельное изготовление – лучший вариант. Тем более что чертеж, схему, внешнюю отделку выбирает не производитель, а мастер. А это значит, что вход в дом будет не только надежно защищен, но и оригинально оформлен, и блочная конструкция отлично впишется в интерьер конкретного строения.

Как правильно устанавить замок в металлическую дверь своими руками (Фото + Видео)

Замок во входной металлической двери – это самая важная её часть, чем прочнее и качественнее будет замок, тем безопаснее будет сделанная вами дверь. Но, ведь, важно не только качество замка, важно ещё и то, как вы этот замок установите в дверь. Потому что, если вы врежете эту главную часть фурнитуры не правильно, есть вероятность, что замок просто-напросто сломается, тогда ни о какой безопасности не может, конечно же, идти и речи.

Сначала, вам нужно на дверном полотне определить место, куда вы будете врезать дверной замок.

Большинство людей врезают замок таким образом, что крылья замка (которые прикручиваются шурупами к полотну, либо припаиваются) выпирают на 2 миллиметра из дверного полотна, это получается не красиво, и, более того, неправильно, создатель этой двери же врезает замок перевёрнутым, благодаря чему замок идеально входит в заготовленное для него место.

Часть трубы от внутренней металлической дверной коробки с бокового торца он вырезал по размеру замка с крыльями. Затем он крепко приварил металлические уголки под крылья замка (их вы можете видеть на фотографии), и просверлил в этих уголках отверстия под шурупы, на которые будет крепиться замок, вроде бы, сложного ничего нет, но многие, тем не менее, как я уже сказал, совершают ошибки.

Крепление откосов

Внешний вид нашей двери пока еще далек от идеала – изо всех щелей торчит монтажная пена, куски сбитой штукатурки. Требуется довести входную конструкцию до ума, изготовив откосы.

Конечно, дверной проем можно просто заштукатурить. Но идеально выровнять его углы достаточно сложно. Гораздо проще установить откосы – отделать часть стены, обрамляющую дверную коробку, панелями, к примеру, из МДФ, ламинированного или шпонированного ДСП.

Для этого достаточно правильно разметить, раскроить детали и прикрепить их к стене.

Существует три способа монтажа откосов:

  • с помощью монтажной пены
  • на штукатурный раствор или специальный клей, называемый жидкими гвоздями
  • на предварительно собранный каркас

Крепление откосов

После крепления откосов саморезами или наклеивания жидкими гвоздями крепятся наличники. Саморезы утапливают на пару миллиметров вглубь, а затем заделывают шпатлевкой, подобранной в цвет наличников.

Утепление

Утеплить железную дверь, сваренную из металла можно пенополистиролом, пенопластом или минватой. При использовании пенопласта достаточно листов толщиной 4 см. Слишком большая плотность материала не нужна – ведь нагрузка на него будет невелика. Вам понадобится приобрести 4 квадратных листа шириной 1 м.

При покупке монтажной пены выбирайте состав с минимальным расширением, иначе пенопласт просто выдавит. Наносим ее по периметру рамы, немного отступив от краев. Далее закладывается пенопласт. Все швы между листами, щели между пенопластом и металлическим уголком также следует заделать пеной. Заменить ее можно клеем «Момент» или любым другим подходящим клеевым составом.

Монтаж утеплителя

У минваты или каменной ваты есть существенный минус – эти материалы способны впитывать влагу. Металлическая дверь с подобным видом утеплителей быстро проржавеет. Для многоквартирных домов это не критично – влаги в подъездах не так уж и много. Но вот утеплять уличную дверь минватой крайне не рекомендуется.

Если в дальнейшем дверь будет отделываться самоклеящейся пленкой, закрывать утеплитель древесно-стружечной плитой не стоит. Любые неровности будут тут же видны. Замените ДСП мебельной влагостойкой фанерой. Ее крепят к металлу с помощью саморезов по заранее просверленным отверстиям.

Металлическая дверь, оклеенная пленкой, с отделкой молдингом

Задекорировать дверь, оклеенную пленкой, можно молдингом – декоративными планками из металла или полимерных материалов, окрашенных под дерево, камень, серебро или золото.

Соединение дверного полотна с коробкой

  1. Так же, как и при предыдущей сборке, швы вначале следует «прихватить» сваркой. Окончательное соединение осуществляется лишь после проверки правильности установки.
  2. Просверливаем отверстия для вставки ключа и, если нужно, глазка.
  3. Для крепления петель необходимо отступить от низа и верха двери по 20 см.
  4. Поднимаем дверь (делать это удобней вдвоем). Крепим навесы таким образом, чтобы нижние элементы (на них крепятся штыри) были прикреплены к коробке, а верхние, называемые ответными – к дверному полотну.
  5. Все петли должны располагаться строго по одной оси. Сделать это непросто – придется многократно производить измерения. Иначе, в случае возникновения ошибки, дверь перекосит.
  6. Массивную дверь лучше навесить не на 2, а 3 петли.
  7. Сразу же смажьте их, чтобы дверь легко открывалась и не скрипела.

Входная металлическая конструкция

Даже если дверь в дальнейшем будет обиваться или отделываться декоративными панелями, ее стоит обработать антикоррозийным составом или окрасить. Для окраски металла лучше использовать называемую «молотковую» эмаль, изготавливаемую на алкидно-стирольной основе.

Что необходимо

Варить будем входную железную дверь из профильной трубы и листового металла. Для работы понадобится ровная рабочая поверхность, сварочный аппарат, дрель, болгарка, неплохо иметь нивелир (лазерный уровень) и что-то для измерения — плотницкий угольник, например.


Стандартные металлические двери. Примерно такую и будем делать

Из материалов понадобится:

Для «облагораживания» двери нужна будет краска по металлу (лучше молотковая эмаль), деревянная рейка, утеплитель (пенопласт или минеральная вата), фанера, ОСП или другой подобный материал, пластик или любой другой отделочный материал, дверной глазок, замок.

Основные правила приварки навесов:

  • Традиционно расстояние от края полотна до края навеса принимают равным 20-25 см. Если дверь тяжелая, устанавливают 3 навеса.
  • Нижние части навесов прихватывают к внешнему каркасу каждую в одной точке. После прихватки проверяют расположение навесов с помощью уровня. Небольшие дефекты можно легко исправить.
  • Если для изготовления полотна используется лист тоньше 2,5 мм, то для усиления площадки под навес на лист приваривают контрольные пластинки толщиной 3-5 мм. К этим площадкам прихватывают, а затем, после проверки, приваривают верхние части навесов.

Железная дверь классического образца

В состав этой конструкции входят:

Очень важно обзавестись металлическим верстаком.

Первое действие. Собирается коробка (рама двери). Должны присутствовать разметки. По ним нарезается металлический профиль (уголок). Угол резки — 45 градусов. Элементы рамы соединяются, если резка произведена правильно, должен получиться прямой угол. Для проверки прикладывается столярный уголок.

Разметка металлического уголка

Можно использовать металлические трубы для создания рамы. Их сваривают, формируя прямоугольную конструкцию. В процессе выполнения этой работы следует проверять:

Проверка точности резки с помощью уголка

Сварные швы тут же обрабатываются углошлифовальной машинкой. Тогда полотно плотно приляжет к коробке.

Зачистка металла после сварки шлифовальной машинкой

Второе действие. Для каркаса двери потребуются заготовки. Подготавливается металлический уголок. Между коробкой и рамкой двери образуется зазор, что не должен превышать:

Дверная коробка из проф трубы

Работать будет удобнее, если заготовить прямоугольники из металла нужной толщины, то есть шаблоны.

Делается разметка металлического профиля, производится его нарезка. Профиль вкладывается внутрь коробки двери. Проверяются диагонали.

В боковом профиле (с нужной стороны) делается прорезь, чтобы ставить дверной замок. Затем оба каркаса и углы рамки прихватываются сваркой в нескольких зонах по периметру. Тогда же на дверную раму часто наваривают металлические полосы. Они выполнят роль фиксатора для обшивки двери, когда это потребуется.

Рамка металлической двери

Третье действие. В средину намеченного дверного полотна вваривается первое ребро жесткости. С этой целью:

Сварные швы зачищаются болгаркой.

Сварка ребра жесткости двери

Четвертое действие. Размечается полотно двери. Напуски листа из стали на коробку — 10-15 мм; а там, где петли, — 5 мм. Для резки стали используется болгарка. Материал, выделенный по размерам, приваривается к дверной раме.

Резка стального листа

Горизонтальные ребра жесткости помещаются внутрь полотна двери и привариваются. Их может оказаться недостаточно, тогда потребуется добавить арматуру.

Сварка листа к дверной раме

Пятое действие. Устанавливается замок. Разметка в нужном месте на дверном полотне делается маркером, мелом. Используя дрель, сверлится замочная скважина. Это место нужно обработать напильником.

Теперь намечается место под крепеж замка, сверлится отверстие, метчиком нарезается резьба, добавляется чуть-чуть смазочного материала. Далее замок зафиксируется болтами. Можно устанавливать ручку замка.

Шестое действие. Смазанные петли привариваются к каркасу полотна двери и к дверной коробке. Места соединения дверного полотна с рамой (такие участки предварительно были схвачены сваркой) разрезаются с помощью болгарки. Дверь раскрывается. Изнутри с помощью сварки все петли также фиксируются.

Смазанные петли привариваются к каркасу полотна двери

Дополнительная информация. Сейчас стоит просверлить отверстие под дверной глазок. Можно просверлить сквозь вертикальный профиль по центру и сквозь листовой материал. Кто-то отдает предпочтение глазку, смещенному в сторону. Тогда отверстие высверливается лишь в стальном листе.

Седьмое действие. Готовится крепеж для двери. Используются металлические полоски (6-10 шт.). Их приваривают к дверной коробке. Дальше в этих полосках будут сделаны отверстия для анкеров.

Пластины-крепеж для двери

Восьмое действие. Пришло время заняться утеплением двери. Утеплитель (пенопласт, минеральная вата, пр.) разрезается. Этим материалом заполняется пространство, образовавшееся между ребрами жесткости.

Утепление двери из проф трубы

Делается внутренняя обшивка декоративного вида. К примеру, подойдет лист фанеры, вырезанный точно по размеру. Его закрепляют клепками. Для отделки также подходят панели (пластиковые, ламинированные) и вагонка. Если такая дверь предназначается для установки в бане, вагонка подойдет лучше всего.

Девятое действие. Если потребуется, на дверную раму устанавливается уплотнитель. Конструкция двери готова, остается ее сделать красивой и не допустить коррозии. Для этого материал покрывают сперва автомобильной грунтовкой, затем краской. Но после нанесения грунтовки дверь можно не красить, а покрыть кожей, дерматином.

Теперь конструкцию можно устанавливать в проём. В полосках стали, приваренных ранее, высверливаются отверстия. С помощью анкеров дверная коробка фиксируется в проёме. Потребуется уровень, чтобы не допустить перекоса.

Как отремонитровать стеклопакет в домашних условиях, читайте здесь.

Цены на стальные входные двери

Видео: Железная дверь из профтрубы своими руками:

Конструкция дверей — Вектор

10 октября

Не так давно, установка дверей из металла вызывала неоднозначные суждения, а само изделие чаще всего представляло собой массивный блок из стали без каких -либо намеков на эстетику и комфорт. Несомненно, тогда можно было найти и красивые и утепленные дверные конструкции, но доступными их было сложно назвать. В современном мире металлическая дверь не предмет роскоши, а эффективное, комфортное и эстетическое средство защиты своего жилища.

Содержание

  • Конструктивные особенности
  • Виды рёбер жёсткости
  • Дополнительные системы защиты
  • Остеклённые двери
  • Утепление двери


Конструктивные особенности

Появление новых технологий и средств для производства входных дверей с каждым годом увеличивается. Однако прогресс касается монтажа, материалов и оборудования для производства. Конструкция при этом практически не изменяется. Основными компонентами являются:

  • Листы металла;
  • Каркас с ребрами жесткости;
  • Утеплитель;
  • Рама;
  • Внешняя прижимная планка;
  • Противосъемные штыри;
  • Элементы фурнитуры.

Основные показатели, такие как прочность и износостойкость во многом зависят от инженерных особенностей конкретных моделей двери и технологии производства.

Для дверей в квартиры оптимально использование листов металла толщиной от 2 до 4 мм. Однако этого недостаточно для надежности и необходимо использовать специальные ребра жесткости, которые размещаются между листами металла.


Виды ребер жесткости

Размещение рёбер жесткости внутри металлической двери можно разделить на такие типы, как:

  • Продольные;
  • Поперечные;
  • Комбинированные.

К продольным относятся строго вертикальные элементы. Они предназначены противостоять деформации скручивающего типа. Такие элементы противостоят загибам верхних или нижних углов полотна.

Поперечные же ребра защищают от продавливания полотна и отжатия его от рамы дверного проема.

Лучшим вариантом использования являются комбинированные ребра жесткости. Такая конструкция сочетает полноценные продольные и поперечные ребра. Благодаря такой системе можно качественно объединить свойства двух типов систем в одном изделии.


Дополнительные системы защиты

Чтобы обеспечить надежность и добиться высокого уровня прочности металлической двери применяются дополнительные системы защиты. Отнести к ним можно усиленные петельные механизмы, противосъемные штыри и бронированные пластины- накладки. Эти элементы позволяют усилить уже имеющиеся показатели безопасности конструкции.

Петли

Для входных дверей используются петли трех видов: обычные, с шариковым механизмом и усиленные, которые предназначены для сейфов и имеют опорный подшипник. Самыми эффективными считаются усиленные изделия с опорным подшипником. Этот механизм позволяет защитить дверь от попыток снятия полотна в закрытом состоянии.

Количество петель несомненно играет большую роль. Их количество определяется по нескольким показателям: габариты створки, толщина металлического листа, используемый материал и конечно же вес изделия. Минимально устанавливаются две петли. Использование петель в металлической двери намного предпочтительней обычных навесных механизмов.

Противосъемные штыри

Чтобы повысить степень защиты входной двери используют противосъёмные

штыри. Такие изделия представляют собой наваренные, форменно заточенные ригели или же простой отрезок толстого алюминиевого прута. Соответственно в раме расположены специальные принимающие отверстия для таких изделий.

Попытки отогнуть либо снять дверное полотно будут неудачны при использовании противосъёмных штырей. Все это потому, что в процессе закрытия створки, приваренный штырь попадает в подготовленное для него отверстие и надежно удерживает дверь в раме. Количество противосъёмных штырей варьируется от 2 до 4 штук.

Защитные накладки

Нередко входную дверь укомплектовывают специальными бронированными накладками на замки. Данный метод призван защищать сердечник замка путем частичного перекрытия доступа.

При производстве данных элементов используют специальные сплавы различных металлов высокого качества. Защитная накладка представляет собой стянутые друг с другом железные пластины, которые изготовлены в виде накладного устройства или же врезного элемента. За счет плотного  прижатия, изделие принимает вид и характеристики литой конструкции. Металлическая дверь, замок и накладки становятся единым целым. Отличительной особенностью накладки врезного типа можно выделить монтаж непосредственно на цилиндре внутри крепежного кармана конструкции.


Остеклённые двери

Множество стереотипов и предрассудков многих отталкивает от установки входной двери со стеклянными элементами, однако такое дверное полотно является весьма надежной и очень красивой защитой для дома или квартиры.

Отличием от производства глухих полотен, является прорез отверстия под стекло и его установка. Прочность конструкции и взломостойкость обеспечена ребрами жесткости и дополнительными системами защиты. Надежность вставки высока за счет применения различных технологий обработки материала.

Часто, для остекления дверей, используют закаленное особым образом стекло. Так же часто используют триплекс системы, суть которых заключается в наложении листов стёкол друг на друга. Такой блок очень эффективно противостоит различным механическим воздействиям.

Дополнительным элементом защиты служит, расположенное перед стеклом двери, кованное изделие. Дизайн которого можно выбрать совершенно любой.


Утепление двери

Обязательным элементом любой металлической двери является внутреннее и наружные утепление. Внутренний слой утеплителя может быть выполнен такими материалами как пенопласт, пенополистирол, минеральная либо каменная вата. Размещаются эти материалы в пустотах между ребрами жесткости и листами стали. Их теплоизоляционные характеристики и стоимость отличны.

Отсутствует хорошее утепление только в бронированных или пуленепробиваемых дверях. Обычно имеющиеся пустоты в них заполняются раствором бетона либо схожими по свойствам материалами. Дополнительное утепление применяется в виде тонкого слоя минеральной либо каменной ваты.

Новые конструкции дверей Вектор

Цельногнутая со сплошным противосъемом
Дверь с магнитным уплотнителем
Цельногнутая дверь



Теги: установка железной двери в квартиру цена, двери двухстворчатые металлические входные уличные на заказ

Другие О дверях

Отделка дверей

МДФ панели Порошковое напыление МДФ панели Материал МДФ представляет собой пластины, изготовленные из мелкой древесной стружки. Производится…

10 октября

Фурнитура

Броненакладки Замки Засовы Ручки Секреты или цилиндры Прочее Для правильной работы стальной входной двери недостаточно надёжного полотна…

10 октября

Замки

Проверенные временем на качество и прочность двери торговой марки Vektor оснащаются такими же входными дверными замками. Данная фурнитура призвана обеспечивать…

8 ноября

Оптимальная толщина металла двери — какая должна быть?

11.06.2020

Прочитайте за 7 мин.

Прослушать статью

111

75847

Если вы решили купить входную дверь из металла, то вполне очевидно, что безопасность конструкции для вас является одними из приоритетов. Модели, изготовленные из стального листа,  хорошо противостоят и силовым воздействиям, и попыткам взлома замков.

Содержание

  • На что влияет толщина металла?
  • Толщина металла входной двери
    • Менее 1,2 мм
    • 1,2 мм — 2 мм
    • Более 2 мм

На что влияет толщина металла?

Толщина листа стали в дверном полотне — острый вопрос при выборе двери. Неудивительно, ведь значимость этого фактора сильно преувеличена.

Важно!

Чем толще металл, тем входная дверь надежнее и прочнее — это МИФ.

В ГОСТе 31173-2016 о входных дверях есть параметр «Прочность», который и отвечает за прочность всей конструкции. Консультанты в магазинах и авторы статей в интернете уверяют, что на него влияет в первую очередь толщина листа стали и потому толщина металла должна быть 3-4 мм.

На самом деле на прочность двери влияет целый набор факторов, и толщина металла не на первом месте в этом списке. Что обеспечивает надежность входной двери:

  • Качество стали, из которой изготовлен металлический лист
  • Толщина всего дверного полотна
  • Элементы жесткости конструкции (не менее 3 ребер жесткостей)
  • Материал наполнителей, находящихся внутри дверного полотна
  • Класс взломостойкости дверных замков
  • Крепкие петли и нужное количество, выдерживающее вес двери
  • Другие защитные элементы — противосъемные ригели или девиаторы
  • Качество монтажа в дверной проем.

Толщина металла является лишь одним из параметров толщины двери, помимо утеплителей и декоративных панелей. Наполнители должны быть качественными — пенополиуретан, пенобетон, минеральная плита. Входная дверь, наполненная одним гофрокартоном, не обладает нужной прочностью. Выбирайте дверь с полотном не менее 70 мм в толщину и качественными утеплителями.

Дверь Torex с толщиной полотна около 90 мм

Дверь даже с металлом в 4 мм, но толщиной полотна 50 мм, некачественными замками и дешевыми наполнителями, не выдержит ежедневную нагрузку и не обеспечит высокий уровень защиты.

Толщина металла входной двери

Конечно, и толщина металла играет свою роль в степени прочности двери. Однако руководствоваться правилом «чем толще лист стали, тем лучше» — неверно. У разных производителей можно найти входные двери из металла различной толщины (от 0,8 до 4–5 мм). Так какой же вариант выбрать?

Менее 1,2 мм

На рынке есть входные двери с листом стали в 0,8 мм-1,2 мм. Конечно, их нельзя назвать самыми безопасными. Тонкий металл злоумышленник легко взломает силовым методом, например, килечным ножом. Но и металл толщиной в 2 мм не гарантирует входной двери взломостойкость. Разница только во времени, которое понадобится преступнику для взлома.

А значит модели со стальным листом от 0,8 до 1,2 мм имеют место быть. Например, если вы ищете, просто хорошую дверь в безопасный подъезд и не хотите переплачивать.

1,2 мм — 2 мм

Лист стали толщиной 1,2 мм, 1,5 мм или 2 мм — оптимальный выбор. Качественный металл из холоднокатанной стали такой толщины выдерживает вес декоративной панели и препятствует взлому. Многие производители защищают замковую область дополнительным слоем металла, пластинами или двойным сложением стали для большей безопасности.

При этом, лист стали в 1,2 мм не утяжеляет конструкцию. Такой дверью легко пользоваться детям и пожилым людям. Тяжелые металлические двери же могут навредить, и даже сильный сквозняк способен привести к травме.

Металл толщиной 1,2-1,8 мм мы применяем для создания дверей Torex, которые производятся из высококачественной листовой холоднокатанной стали.

Более 2 мм

Иногда конструкции делают из более толстого материала — толще 2 мм. Использование толстого металла повышает механическую стойкость конструкции — взломать дверь сложнее.

Однако минусов у такого решения больше:

  • Металл толщиной более 2 мм повышает стоимость двери
  • Дверь получается тяжелой, что усложняет и доставку, и подъем на этаж, и установку — дверной проем может даже разрушиться под ее весом
  • Полотно из толстой стали оказывает повышенную нагрузку на петли, что приводит к провисанию и проблемам в использовании. Придется постоянно регулировать петли.

По этим причинам утолщенные входные двери грамотные специалисты не рекомендуют устанавливать, а у покупателей из-за высокой стоимости не пользуются большой популярностью.

Какой должна быть толщина металла в двери

Подытожим главное

Толщина листа — не гарантия прочности двери. Важна вся конструкция, качество материалов и толщина всего полотна. При этом, слишком тонкий лист не  будет препятствовать взлому. А слишком тяжелый металл толще 2 мм повышает стоимость двери, приводит к разрушению проема и травмам.

Выбирайте входную дверь с дверным полотном не менее 70 мм. Качественные наполнители, надежные петли, взломостойкие замки и лист стали 1,2-1,8 мм — все эти факторы делают дверь прочной и удобной в использовании для вас и ваших близких.

Понравился материал? Поставь лайк

111

Поделитесь:

Eсть вопросы?

Заполните форму и наш специалист свяжется с Вами.

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных Пользовательское соглашение

Размеры входных металлических дверей

Известно, что от того, насколько качественно установлены входные двери в дом или квартиру, напрямую зависит их долговечность.

При этом имеет значение не только квалификация мастеров, но и габаритные размеры металлических дверей. Если не согласовать их заранее, то перед монтажом конструкции потребуется доработка дверного проёма, а затем и установка доборов.

Принятые в строительстве типовые размеры входных дверей могут меняться в широких границах. Ввиду наличия множества домостроительных проектов, нельзя однозначно сказать, какой размер входной двери является стандартным. В зависимости от серии дома, ширина проёма может находиться в пределах от 830 до 960 мм.

На заметку: производство стеновых панелей и возведение стен предусматривает возможность отклонения от стандартных размеров, поэтому входные металлические двери одинаковых габаритов могут по-разному вставать в проём.

Неудивительно, что при смене дверного блока у жильцов возникает вопрос, как выбрать размер входной двери в квартиру? Пути решения два:

  1. Рассчитать его по параметрам, указанным в строительном плане;
  2. Измерить «по месту».

В любом случае, чтобы обеспечить удобство монтажа, размер металлической двери следует брать меньше, чем габариты проёма. Как правило, серьёзные компании предоставляют своим клиентам возможность заказа двери по индивидуальным размерам.

Совет: обратитесь к специалисту по замерам, так как с его помощью Вы сможете точно узнать, каким должен быть размер входной двери в конкретном случае.

В качестве стандартных размеров по дверной коробке однопольной входной двери в ГОСТ приняты следующие значения:

  • ширина: 884, 984 мм;
  • высота: 2085, 2385 мм.

Стандарт также определяет и размеры наружных входных двустворчатых дверей:

  • ширина: 1272, 1472, 1872 мм;
  • высота: 1871, 2071, 2091 мм.

Однако, как строители, так и изготовители дверных блоков имеют право использовать в работе собственные значения. Судя по ГОСТу на стальные двери, размеры изделий устанавливают в конструкторской документации завода-производителя.

Так, в сертификате соответствия, выданном нашему предприятию, сказано, что допускается изготовление металлических дверей со следующими габаритами:

  • однопольные: 700-1150 мм шириной и 1400-2400 мм высотой;
  • двупольные: 1300-2150 мм и 1600-2500 мм соответственно.

Широкий диапазон типоразмеров позволяет нам производить металлические двери нестандартных габаритов на заказ. Практика показывает, что обычно проёмы с нестандартными размерами встречаются в офисах, производственных цехах, магазинах и других зданиях, где может находиться много людей. В подобных случаях работа ведётся по размерам заказчика, чтобы дверной блок соответствовал монтажному месту. При ширине проёма более 2 метров возможна установка двухдверных дверей большого размера. Согласно полученному разрешению, завод «СТРОЙСТАЛЬИНВЕСТ» может изготавливать распашные конструкции шириной до 2,15 м при высоте до 2,5 м.

Размеры дверных блоков в разных помещениях

Размеры дверей в квартиру

Принятые стандарты на размеры входных дверей в квартиры различаются по домостроительным сериям. В общем рассмотрении, ширина проёма в панельном доме может меняться от 740 до 960 мм, а высота – от 1950 до 2600 мм. Соответственно, минимальный размер входной двери равен 700х1900 мм, а средний – 800х2000 мм.

Размеры дверей в частный дом

В данном случае сложнее определить, какие габариты металлической двери будут подходящими. Такие жилища возводят по соображениям собственного комфорта, поэтому размер входной уличной двери загородного дома желательно замерять на месте. В нашей практике наиболее часто встречаются проёмы под дверные блоки 900×2100 мм.

Коммерческие здания, производственные помещения

Строения, предназначенные для большого количества людей, оборудуют двустворчатыми входными дверьми, стандартные размеры которых составляют 1250×2100 мм. Это же относится к дверным блокам в подъездах многоквартирных домов. Но если требуется широкая однопольная конструкция, то её размер с коробкой обычно равен 1000×2100 мм.

Входные двери на заказ от «СТРОЙСТАЛЬИНВЕСТ»

Заказывая у нас металлические двери от производителя, клиент имеет возможность бесплатно вызвать специалиста-замерщика, так как определить размер входной двери можно, только зная габариты места установки. Исходя из этого, наши технологи рассчитают необходимый размер полотна и короба двери, чтобы исключить необходимость доработки проёма.

Как говорилось выше, и квартирные двери, и конструкции для монтажа в частном доме могут иметь самые разные габариты. Поэтому связавшись с консультантами «СТРОЙСТАЛЬИНВЕСТ», вы можете заказать металлическую входную дверь по своим размерам. Цена такой конструкции будет отдельно рассчитана нашими менеджерами.

Размеры входных дверей | Первый Дверной

Входные двери имеют ряд своих особенностей:

   Тип конструкции:

  • Oдно створчатые входные дверные блоки,
  • Двух створчатые входные дверные блоки,
  • Входные группы.

   Открывание:

  • Внешнее открывание, при котором полотно входной двери открывается наружу
  • Внутреннее открывание, при котором полотно входной двери открывается внутрь квартиры.

Отметим что самое распространенное открывание в России это внешнее открывание, в процентном соотношении внутреннее открывание имеют всего 10%. Это обусловлено тем что полотно, которое открывается внутрь квартиры не съедает пространство коридора.

И соответственно из размеров нашего проема и типа открывания мы уже определяемся с размером будущей входной двери.

Стандартный размер входной двери

Далее рассмотрим что такое стандартный размер входных дверей и виды дверных проемов.

       ШИРИНА И ВЫСОТА по коробу  860X2050мм или 870X2050мм.

Такой размер подходит для установки в проемы домов старой проектировки.  Подходит в Хрущевские и Брежневские пятиэтажки, девяти этажки, шестнадцатиэтажные дома из бетонных плит. Чистый размер для такой конструкции должен быть 900X2070мм.

       ШИРИНА И ВЫСОТА по коробу 960X2050мм или 970X2050мм.

Данный размер является стандартным для новостроек и домов возрастом не более 15 лет. Так же подойдет в дома советской архитектуры с деревянными перекрытиями и высокими потолками, правда зачастую высота дверного проема там составляет 2300мм, что больше стандартного на 200мм и в итоге дверь не закрывает проем по высоте. В таких случаях изготавливают дополнительную фрамугу на верх или же заказывают дверь под заказ по индивидуальным размерам, что конечно же дороже чем стандартная конструкция.

ЕСЛИ ВХОДНОЙ РАЗМЕР ПРОЕМА 1000Х2300мм, КАКИЕ МОГУТ БЫТЬ ВАРИАНТЫ?

Итак если примерные габариты вашего дверного проема 1000х2300мм, далее мы рассмотрим какой тип дверной конструкции вам подойдет и какие варианты могут быть реализованы.

Конструкция 970х2050мм + заполнение верха Газобетоном.



Самым простым и дешевым вариантом для такого проема является установка стандартного дверного блока 970х2050мм, и заполнение оставшегося пространства блоками из вспененного газобетона. Оставшееся не закрытое пространство дверного проема, примерно 1000х250мм, заделывается блоками из газобетона. Газобетонный блок вырезается (размеры блоков 100х250х600мм), затем устанавливается, крепится, пустоты запенивается и шпаклюются снаружи и из внутри помещения.

Конструкция 970х2050мм + металлическая фрамуга 250х970мм



Данный способ является самым практичным и достаточно приемлемым по цене.

Начнем с вопроса что такое металлическая фрамуга? Металлическая фрамуга – это специально разработанный для не стандартных проемов дополнительный элемент закрывающий пустоту. Фрамуга делается из того же металла и красится с наружи в такой же цвет порошковой покраски как и вся конструкция. фрамугА утепляется внутри минеральной плитой для лучшей тепло и шумо изоляции.

Какие плюсы данного решения?

  • Стоимость.

Входная конструкция стандартных размеров стоит в любом случае дешевле заказной, выполненной по индивидуальным размерам. Даже вместе с дополнительной фрамугой.

  • Время.

При покупке стандартной входной конструкции нет необходимости ожидать несколько дней запуска в производство и изготовления, стандартные модели всегда в наличии также как и фрамуги к ним. Нет необходимости ожидания изготовления под заказ от 7 до 14 дней.

Конструкция под заказ 1000х2300мм.

Данный вариант для тех, кто хочет дверь полностью соответствующую  всем  вашим пожеланиям и особенностям дизайна и конструкции. Из минусов можно только отметить стоимость, которая при достойном качестве исполнения низкой, быть не может.

Двух створчатые входные двери и их габариты.

Двух створчатые двери обычно бывают двух типов:

  • Размер 1200Х2050мм. Габариты для установки такой входной конструкции составляют соответственно 1250Х2100мм.
  • Размер 1300Х2050мм. Габариты для установки такой конструкции составляют соответственно 1350Х2100мм.

Советы по замерам:

Добавляем к общей ширине дверного короба 5 сантиметров, также добавляем к высоте 5 сантиметров.

Зачем добавлять 5см к высоте? Серийная конструкция с наличниками  высотой 2100мм. Значит по высоте все будет в любом случае закрыто, к тому же под низ коробки лучше подложить небольшие проставки для лучшего утепления и герметизации пустот и щелей.

В комплектации короба предусмотрены наличники, которые являются его частью предназначенной для закрытия дверного проема и утеплителя снаружи. Обычно ширина наличника составляет в среднем 5см, соответственно два наличника по бокам закрывают 10см ширины проема. Благодаря наличникам на коробке проем и все разрушения, сделанные при его подготовке полностью закрываются снаружи.

Без наличников обычно изготавливаются противопожарные или технические конструкции специального назначения.



Стандартные размеры входных дверей в частном доме.

Если рассмотреть вопрос габаритов в частном доме, то здесь можно сказать, что стандарта в частных домах просто нет. Если вы сами строите дом и подготовили дверной проем под стандарт, то вы избежите переплат за изготовление дверей по индивидуальным размерам, которые в любом случае дороже моделей из складской программы.

Итак, на основе выше сказанного можно сделать вывод, что стандарт размера бывает только в новостройках.

Размеры входных металлических дверей с коробкой.

Один из часто задаваемых вопросов от клиентов: Как самостоятельно замерить размер входной конструкции?

Главный вопрос как замерять? Замерять только ширину полотна или замерить ширину двери вместе с коробкой. Замерять конечно же нужно вместе с дверным коробом, а точнее проем где установлен дверной короб.

Если измерять только ширину полотна, то возможно, что дверь была комплектации под заказ или мелкосерийного производства. А значит и не факт что проем под который она изготавливалась соответствует стандарту.

В итоге можно сделать вывод, что в большинстве случае подготовить все под стандарт двери из складской программы быстрее и дешевле чем изготавливать дверной блок по индивидуальным размерам. Конечно же, если все особенности монтажа позволяют сделать это.

Если у вас остались вопросы по поводу дверных проемов и особенностей монтажа, то наши консультанты с радостью помогут вам, так же вы можете заказать бесплатный замер входной двери и консультацию монтажника в компании «Первый дверной».

Дверные детали | SDI

PDF



Нижеследующая информация представляет взвешенные взгляды производителей стандартных стальных дверей и рам на ряд деталей, обычно встречающихся в планах и спецификациях зданий.

Институт стальных дверей рекомендует следовать им, за исключением случаев, когда очень необычные детали требуют специальных чертежей. Прилагаемый документ можно использовать в качестве справочного документа или добавлять непосредственно к рабочим чертежам.



Содержание

  • 111-A Рекомендуемые детали стандартной стальной дверной рамы
  • 111-B Рекомендуемые стандартные детали для голландских дверей
  • 111-C Рекомендуемые детали жалюзи для стандартных стальных дверей
  • 111-D Рекомендуемая таблица дверей, рамы и фурнитуры для стандартных стальных дверей Двери и рамы
  • 111-E Рекомендуемое руководство по использованию прокладок и порогов для стандартных стальных дверей и рам
  • 111-F Рекомендуемые существующие настенные анкеры для стандартных стальных дверей и рам
  • 111-G Рекомендуемая стандартная подготовка для двойных (соединенных) замков на стандартных стальных дверях и рамах
  • 111-H Высокочастотная подготовка петель для рам

Определение «СТАНДАРТ»

Мы называем наши продукты стандартными по трем причинам :

FIRST , поскольку наша продукция соответствует опубликованным стандартам и установленным размерам.

ВТОРАЯ , наши продукты производятся в соответствии с установленными требованиями к производительности.

ТРЕТЬЯ , производство нашей продукции контролируется стандартными производственными процедурами, которые обеспечивают неизменно высокое качество.

111-A Рекомендуемые детали стандартной стальной дверной рамы



Расположение фурнитуры

Если не указано иное


Таблица рук
Детали стандартной рамы

Приведенные ниже детали рамы можно загрузить на нашей странице чертежей


Детали конструкции специальной рамы и типичная подготовка оборудования

111-B Рекомендуемые стандартные детали для голландских дверей

PDF | AutoCAD
PDF | AutoCAD

111-C Рекомендуемые детали жалюзи для стандартных стальных дверей

Стандартные стальные двери могут поставляться с жалюзи различных конструкций и размеров. Эта публикация содержит пояснения и подробные сведения о конструкциях жалюзи, наиболее часто используемых в производстве стандартных дверей.

Если указано, двери должны быть снабжены жалюзи внизу и/или вверху. Выбор того, что использовать, должен определяться архитектором по эстетическим, функциональным и экономическим соображениям.

Функция – Жалюзи обеспечивают свободный проход воздуха, регулируя объем за счет своего размера или конструкции. Они рассеивают или контролируют направление воздушного потока за счет конструкции лопастей.

Вставные жалюзи – Жалюзи, обычно используемые в стандартных стальных дверях, представляют собой вставные жалюзи, предназначенные для установки в вырез в двери и перекрывающую раму. Перевернутые V-образные, Z-образные, перевернутые Y-образные или шевронные, светонепроницаемые, регулируемые, решетчатые и самозакрывающиеся противопожарные двери с плавкой вставкой доступны в широком диапазоне размеров. Некоторые производители стальных дверей также предлагают перфорированные жалюзи. Вставные жалюзи, предназначенные для наружных дверей или других дверей, в которых важна безопасность, должны иметь соответствующие крепежные детали или материалы.

Примечание : Если для обеспечения безопасности требуется дверь с жалюзи, следует проконсультироваться с производителем стальной двери.

Сетка от птиц или насекомых доступна со многими стандартными жалюзи. Если указано, проконсультируйтесь с производителем стальных дверей о наличии.

Погодостойкие жалюзи – Настоящих атмосферостойких конструкций не существует. Некоторые жалюзи изготавливаются для обеспечения определенной степени защиты от дождя.

Конструкция жалюзи – Стандартные рамы жалюзи изготавливаются из стали толщиной не менее 20 с лопастями жалюзи из стали толщиной не менее 24. Лопасти жалюзи могут быть приварены или приварены к раме, а вся сборка обычно крепится к двери с помощью молдингов. Как правило, один молдинг будет неотъемлемой частью жалюзи, а другой молдинг будет съемным. При установке жалюзи съемные молдинги должны располагаться со стороны помещения или со стороны двери, не охраняемой. Если двери изготавливаются без ручного управления, может потребоваться перестановка жалюзи во время установки двери, чтобы они соответствовали фактическому ручному управлению.

Применение:

Перевернутые V-образные или Z-образные лопасти типа обеспечивают максимальный свободный поток воздуха при минимальном перепаде статического давления.

Перевернутые Y-образные или шевронные лопасти Типы , хотя и обеспечивают меньший свободный поток воздуха, имеют более высокий коэффициент прочности для школ и других мест, где может произойти вандализм или интенсивное использование.

Светонепроницаемые жалюзи используются там, где необходимо избежать пропускания света, но обеспечить минимальный свободный поток воздуха.

Регулируемые жалюзи Жалюзи используются там, где скорость воздушного потока изменяется и требуется контроль потока.

Решетка Жалюзи типа обычно используются в системах кондиционирования воздуха, где воздух должен распространяться случайным потоком, избегая более высоких скоростей воздушного потока.

Плавкая вставка Жалюзи используются в противопожарных дверях, где необходимо контролировать пламя и интенсивный поток тепла. Рекомендуемая температура разъединения звена составляет 135°F (57°C). Эти жалюзи должны иметь маркировку и не должны превышать 24 x 24 дюйма. Жалюзи с плавкими вставками допускаются только в нижней части противопожарных дверей. Поскольку закрытие активируется теплом, эти жалюзи не следует использовать на дверях для противодымной защиты.

Перфорированные жалюзи , поставляемые некоторыми производителями стальных дверей, могут быть установлены заподлицо и могут быть снабжены внутренними сетками от насекомых. Жалюзи формируются путем тиснения лицевых листов дверей.

Определение размера жалюзи – В качестве ориентира, следующие приблизительные проценты размера жалюзи могут быть использованы для определения свободной площади в жалюзи данного размера:

  • Перфорированные жалюзи 20% 60%
  • Перевернутая Y-образная (шевронная) вставная жалюзи 40–60 %
  • Z-образная вставная жалюзи 40–45 %
  • Регулируемая вставная жалюзи 40–50 %

Вышеупомянутые проценты предполагают отсутствие падения давления воздуха с одной стороны двери на другую. Для решеток кондиционера падение давления воздуха является нормальным. В среднем 70% размера решетки можно использовать для расчета свободной площади на дверях с решетками кондиционера.

Указанные выше проценты являются приблизительными. Обратитесь к литературе отдельных производителей, чтобы узнать о конкретных размерах и рейтингах, нормальных для их программы.

Координация – Комбинация стеклянных фонарей и жалюзи часто используется в стальных дверях. Следует проявлять осторожность, чтобы не указывать слишком длинный узкий свет, когда жалюзи или решетка расположены в нижней части того же блока. Кроме того, коды инвалидности могут определять расположение жалюзи относительно нижней части двери.

Двери со сплошными жалюзи – Минимальная рейка 5 дюймов (127,0 мм) находится вверху и на вертикальных стойках, а рейка минимум 8 дюймов (203,2 мм) находится внизу этих дверей /габариты рельса). Размеры стоек и верхних перекладин должны быть согласованы с размерами доводчиков, подготовкой замков и нажимными ручками. Перфорированные жалюзи недоступны на дверях с цельными жалюзи.

Отделка – Отделка должна быть окрашена грунтовкой, за исключением случаев, когда жалюзи используются в уже готовых заводских дверях, и в этом случае жалюзи окрашиваются в цвет, соответствующий цвету двери. Для наружных дверей доступны оцинкованные жалюзи, где это указано.

Детали поперечного сечения

111-D Рекомендуемая таблица дверей, рам и фурнитуры для стандартных стальных дверей и рам

Целью данной публикации является создание руководства для архитекторов и лиц, ответственных за планирование дверей, кадры и требования к оборудованию.

Несмотря на то, что эта предлагаемая таблица предназначена в первую очередь для стальных дверей и рам, она достаточно гибкая, чтобы перечислить общие требования к дверям и рамам для всей работы.

Элементы, не указанные в расписании, могут быть перечислены в «Примечаниях» и дополнительных столбцах в конце.

Типичная передача дверей и оборудования должна основываться на формате ниже:

Диаграмма ручной работы

, дверь, рама и оборудование. требуется противопожарная дверь, она указывается в графе «Ярлык» графика с соответствующей почасовой ставкой. Кроме того, в столбце «Примечания» укажите, должна ли дверь иметь этикетку Underwriters’ Laboratories (UL), Factory Mutual (FM) или Warnock Hersey (WHI).
(2) При необходимости пороговые значения должны быть отмечены в колонке «Оборудование» таблицы.
(3) Любой особый элемент, не указанный в списке для дверей, рам или фурнитуры, должен быть показан в столбце «Примечания».
(4) Укажите толщину материала для стали. Если используются материалы, отличные от стали, укажите AL для алюминия или WD для дерева.
(5) Обратитесь к SDI-134 за рекомендуемой номенклатурой стандартных конструкций дверей.
(6) Если указаны высоты рамы, необходимо приложить дополнительные чертежи.
(7) Двери снабжены подрезом 3/4″, если не указано иное.

111-E Рекомендуемое руководство по использованию прокладок и порогов для стандартных стальных дверей и рам

Следующие детали представляют рекомендации Института стальных дверей в этой важной области. Этот документ никоим образом не следует рассматривать как одобрение какого-либо производителя и не означает, что любые не показанные материалы следует считать некачественными уплотнителями. Критерии, использованные при выборе этих деталей, включали:

  1. Опыт института с подробностями.
  2. Пригодность материала показана для стандартных стальных дверей и рам.
  3. Способность сохранять прокладку на двери и раме в периоды нормального теплового движения для баланса конструкции здания.
  4. Наличие материала из обычных коммерческих источников.
  5. Простота обслуживания.

Отказ от ответственности/Ссылка на источник

Поскольку члены Института стальных дверей не производят прокладки, настоятельно рекомендуется ознакомиться с каталогами членов BHMA и документами BHMA, чтобы установить критерии «подгонки и функционирования» для определения прокладок. Документы BHMA можно получить по адресу:

Builders Hardware Manufacturers Association
355 Lexington Avenue, 15th Floor
New York, NY 10017
Телефон: (212) 297-2122
Факс: (212) 370-9047
www.buildershardware03com

Общие

Прокладки и пороги используются для контроля потока воздуха, дыма, тепла или холода, воды, звука или других факторов окружающей среды через дверной проем. Расположение или предполагаемое использование дверного узла, среда, в которой он находится, и ожидаемые характеристики будут определять выбор уплотнителей и пороговых изделий.

Разнообразие материалов, их составов, профилей и характеристик практически безграничны. Они описаны в ANSI/BHMA A156.21 или A156.22. Как правило, прокладочные материалы представляют собой губчатый неопрен, резину, винил, щетки или магниты. Фиксаторы обычно изготавливаются из стали, алюминия, латуни, бронзы, винила или других цветных металлов. Информация в каталогах, опубликованных членами BHMA, помогает в выборе «систем» уплотнений по периметру, отвечающих применимым критериям эффективности дверной сборки.

Уплотнители по периметру

Герметизация зазоров между дверными кромками и перемычкой или косяками, как правило, оказывает наибольшее влияние на эффективность дверного проема. Доступные варианты столь же разнообразны, как и их области применения и их монтажные поверхности, например. стали, конструкционной стали или дерева. Следует проявлять осторожность при выборе материалов, которые обеспечат рабочие характеристики в соответствии с конкретными рабочими требованиями, а также будут соответствовать критериям монтажной поверхности.

Уплотнительные изделия никогда не должны мешать работе, открытию или закрытию дверного узла. Простой контакт — это все, что требуется для некоторых продуктов. Другие продукты для более тяжелых установок требуют небольшого сжатия. Простой тест на сжатие прокладки можно провести, вставив лист фирменного бланка в зазор и закрыв дверцу. Бумага должна удерживаться на месте прокладкой.

Прокладки или уплотнители любого вида должны быть поставлены и установлены в соответствии с инструкциями изготовителя.

Уплотнители днища дверей

В большинстве случаев герметизация зазоров между низом дверей и полом или порогами выполняется с помощью днища дверей или полос внахлест в металлических держателях. Они могут иметь конструкцию, которая механически выходит за нижнюю часть двери, или иметь фиксированную выступающую или перекрывающуюся конструкцию.

Прокладки днища двери должны прижиматься к твердому предмету, чтобы обеспечить надлежащее уплотнение. Ковровое покрытие по своей гибкости не обеспечивает надлежащего уплотнения.

Астрагалы

Герметизация кромок дверей на стыковых стойках вместо или в дополнение к установленным на заводе астрагалам достигается за счет дополнительной прокладки. Это уплотнение может быть тесно примыкающим к неподвижным элементам или перекрывающимся полосам в металлических держателях.

Уплотнение внахлест обычно используется, чтобы не мешать крепежным элементам, устанавливаемым по краям, таким как замки или запорные болты. Плотно прилегающая прокладка обычно используется, когда обе двери должны работать одновременно или независимо, как в выходных дверях.

Пороги

Пороги можно использовать в дополнение или вместо уплотнителей днища двери. Они могут включать прокладки или другие формованные профили, позволяющие запирать выходное устройство, или могут быть подготовлены для запирания болтами заподлицо. Под дверью и между рамой следует предусмотреть пороги, чтобы обеспечить плавный переход между напольными покрытиями разной высоты или из разных материалов. Особое внимание следует уделить конструкциям порогов, используемых в средствах выхода или в ситуациях, доступных для инвалидов. Последние ограничения описаны в ANSI/ICC A117.1.

Рекомендации по противопожарным дверям

При поставке продукции, предназначенной для использования на противопожарных проемах, следует позаботиться о поддержании надлежащих зазоров по периметру дверной сборки в соответствии с NFPA 80. Уплотнительные материалы должны быть исследованы или «Перечислены», чтобы определить, что их установка не оказывает отрицательного влияния на показатели огнестойкости сборки. Например, во время испытания на огнестойкость наблюдают за работой прокладок, чтобы гарантировать, что пламя не возникнет на открытой поверхности дверных узлов. Однако важно отметить, что стандартные огневые испытания ANSI/UL 10B, ANSI/UL 10C и ANSI/NFPA 252 не включают оценку дверного узла в отношении предотвращения прохождения дыма или других продуктов сгорания через или вокруг него. Ассамблея. Проемы, для которых требуется противодымная изоляция, должны быть испытаны в соответствии с NFPA 105 или UL 1784. В противопожарных дверях ВАЖНО, чтобы прокладка не препятствовала способности дверного узла закрываться и защелкиваться.

Критерии эксплуатационных испытаний

Уплотнительные изделия подпадают под действие ANSI/BHMA A156.22. В этот стандарт включены:

  • Испытание на силу закрывания
  • Испытание на нагрев
  • Испытание на холод
  • Испытание на проникновение воздуха

Пороги охватываются ANSI/BHMA A156.21.
В этот стандарт включены:

  • Проверка несущей способности

111-F Рекомендуемые существующие настенные анкеры для стандартных стальных дверей и рам

Этот стандарт представляет собой руководство для архитекторов, помогающее им распознать доступные варианты традиционных деталей, широко использовавшихся в прошлом. Показанные системы анкеровки доступны в обычных и маркированных рамах.

Показанные детали типичны для сотрудников Института Стальных Дверей, но не все детали сделаны всеми членами Института. Общая ссылка на этот документ в ваших спецификациях должна привести к тому, что все члены SDI и большинство нечленов смогут участвовать в торгах на работу без множества исключений.

Чтобы установка прошла успешно, необходимо тщательно рассмотреть все задействованные допуски и предусмотреть достаточный зазор для их соблюдения.

Было принято оставлять зазор в 1⁄4 дюйма по периметру рамы при определении приблизительных размеров проема или при расчете нестандартных габаритных размеров рамы. Хотя это требование к размерам не фигурирует в отраслевых публикациях, оно основано на следующем:

  • Как SDI 117, так и ANSI/NAAMM HMMA 861 признают + допуск в отверстии
    ширина и высота.
  • В обоих этих документах признается допуск ± на размеры лицевой стороны рамы.
  • Как ANSI/NAAMM HMMA 861, так и SDI 117 признают допуск ± установки
    для вертикального отвеса.

Рамы будут «подходить и функционировать», если они изготовлены с соблюдением этих допусков на размеры и установлены в пределах допусков.

Однако нет относительной уверенности в том, что основание (стены) будет подходящего размера или выравнивания.

Поэтому мы рекомендуем, чтобы черновые отверстия для этих корпусов были не менее чем на 3/16 дюйма больше со всех трех сторон, чем «предполагаемый» общий размер рамы. (Пример: стандартная рама 3070 = 3´-4 3⁄8˝ x 7´-2 3/16˝). Установщик несет ответственность за подгонку и выравнивание по мере необходимости. Зазоры обычно заделываются в процессе установки или герметизации/покраски. Для определения соответствующего материала герметика, который будет использоваться в противопожарных дверях или противодымных рамах, необходимо ознакомиться с архитектурными спецификациями.

111-G Рекомендуемая стандартная подготовка для двойных (соединенных) замков на стандартных стальных дверях и рамах

111-H Высокочастотные петли Подготовка для рам

Исходная информация:

Бывают случаи, когда стальные рамы, используемые в зонах с очень высокой частотой или высокой нагрузкой, должны поставляться с дополнительным армированием возможное провисание двери. К таким типам проемов относятся: главные входы в школы, задние выходы, где может быть сильное воздействие ветра, аудитории, спортивные залы и т.п. Когда требуется установка такого типа, существует метод, позволяющий эффективно и экономично решить эту проблему путем дополнительного усиления стандартных дверных коробок. Спецификация для этого выглядит следующим образом:

Спецификация:

Если требуется высокочастотная подготовка, верхняя петля дверной коробки должна быть снабжена дополнительным усилением, как показано в примере «А» или «В». усиление петли также может быть снабжено дополнительным усилением.

* Подготовка высокочастотных петель зависит от производителя.

Металлические двери и рамы — Проемы — Скачать бесплатно чертежи САПР, блоки AutoCad и чертежи САПР

ВсеВсе ▾CADBIMSpecsSpecwizardsКаталогиВидеоСертификация

X

ДЕТАЛИ CAD > Вакансии > 08 11 00 — Металлические двери и рамы

Бесплатные архитектурные чертежи и блоки САПР для загрузки в формате dwg или pdf форматы для использования с AutoCAD и другим программным обеспечением для 2D- и 3D-дизайна.

Загружая и используя любые чертежи ARCAT CAD, вы соглашаетесь с следующее лицензионное соглашение.

BUCKS

скачать: DWG Посмотреть: PDF

СТЫКОВАЯ ДВЕРЬ HM

скачать: DWG Посмотреть: PDF

DB DOOR

скачать: DWG Посмотреть: PDF

ДВЕРИ

скачать: DWG Посмотреть: PDF

РАМА ЛИФТА

скачать: DWG Посмотреть: PDF

РАМА ЛИФТА1

скачать: DWG Посмотреть: PDF

ПРОТИВОПОЖАРНАЯ СОТОВАЯ ДВЕРЬ ИЗ ПОЛИСТИРОЛА

скачать: DWG Посмотреть: PDF

РАМЫ

скачать: DWG Посмотреть: PDF

HC HM КОНСТРУКЦИЯ ДВЕРИ

скачать: DWG Посмотреть: PDF

KD ДЕТАЛИ РАМЫ

скачать: DWG Посмотреть: PDF

KD Nail On Frame Detail

Загрузка: DWG Посмотреть: PDF

LITE КОМПЛЕКТ ДЕТАЛИ

скачать: DWG Посмотреть: PDF

ДЕТАЛИ ЗАСЛОНКИ

скачать: DWG Посмотреть: PDF

MAS ANCHOR

скачать: DWG Посмотреть: PDF

КАМИННЫЙ АНКЕР

скачать: DWG Посмотреть: PDF

P D ANCHOR

скачать: DWG Посмотреть: PDF

P и D

скачать: DWG Посмотреть: PDF

ПОД ДАВЛЕНИЕМ

скачать: DWG Посмотреть: PDF

RIB HM КОНСТРУКЦИЯ ДВЕРИ

скачать: DWG Посмотреть: PDF

РАМА С ОДНИМ ФАЛЬЦОМ

скачать: DWG Посмотреть: PDF

СВАРНАЯ РАМА

скачать: DWG Посмотреть: PDF

ДЕРЕВЯННЫЙ АНКЕР

скачать: DWG Посмотреть: PDF

ZEE

скачать: DWG Посмотреть: PDF

ZEE CLIP ANCHOR

скачать: DWG Посмотреть: PDF

© 2022 ARCAT, Inc. Все права защищены.
Условия использования и Политика конфиденциальности применимы к вам.

АРКАТ Подробный подкаст

Ресурсы AEC

Об ARCAT

Перечислите свои продукты
Узнать больше
Зарабатывайте больше ставок



Приложения

Подкасты

Об ARCAT

Перечислите свои продукты
Узнать больше
Зарабатывайте больше ставок



© 2021 ARCAT, Inc. Все права защищены.

Условия использования и Политика конфиденциальности применимы к вам.

Drawing Of A Metal Door Handle — Bilder und Stockfotos

111Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 111

drawing металлической дверной ручки Фото и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

türen und fenster für den hausbau — чертеж металлической дверной ручки stock-fotos und bilder

Türen und Fenster für den Hausbau

hausentwurf und tür- und fensterauswahl — чертеж металлической дверной ручки stock-fotos und bilder

Hausentwurf und Tür- und Fensterauswahl

Hintergrund der Traditionalellen Goldbemalten tür mit Goldenem türknocker — чертеж металлической дверной ручки stock-fotos und bilder картинка

Wohndesign, Tür- und Fensterauswahl

Halle mit offener eingangsdoppeltür. eingang zu einem raum oder büro. kontinuierliche strichzeichnung, векторная иллюстрация. — рисунок металлической дверной ручки сток-график, -клипарт, -мультфильмы и -символ

Halle mit offener Eingangsdoppeltür. Eingang zu einem Raum oder Bü

türklinken und möbelbeschläge, jugendstilzeit, holzstiche, 1900 — рисунок металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Türklinken und Möbelbeschläge, Jugendstilzeit, Holzstiche, 1900

hausentwurf und tür- und fensterauswahl — чертеж металлической дверной ручки stock-fotos und bilder

Hausentwurf und Tür- und Fensterauswahl

Traditionalelles haus im bau mit türen und fensterauswahl — чертеж металлической дверной ручки stock-fotos und bilder

Traditionelles Haus im Bau mit Türen und Fensterauswahl

kopfhörer buntes symbol im vektor. kopfhörer bunte doodle-иллюстрация в векторе. — рисунок металлической дверной ручки сток-график, -клипарт, -мультики и -символ

Kopfhörer buntes Символ в векторе. Kopfhörer bunte Doodle-Illustra

türgriff zeichnung — чертеж металлической дверной ручки сток-график, — клипарт, — мультфильмы и — символ изображение

Traditionelles Haus im Bau mit Türen und Fensterauswahl

hausentwurf und tür- und fensterauswahl — чертеж металлической дверной ручки stock-fotos und изображение

Hausentwurf und Tür- und Fensterauswahl

Architekt, der ein haus entwirft und türen und fenster auswählt — чертеж металлической дверной ручки stock-fotos und bilder

Architekt, der ein Haus entwirft und Türen und Fenster auswählt

nahaufnahme eines türgriffs and einer strukturierten mahagoni-türierten. — чертеж металлической дверной ручки stock-fotos und bilder

Nahaufnahme eines Türgriffs и einer strukturierten Mahagoni-Tür.

lion geformt klopfer — чертеж металлической дверной ручки сток-график, -клипарт, -мультики и -символ

Lion geformt Klopfer

sammlung verschiedener türknöpfe — рисунок металлической дверной ручки сток-графика, -клипарт, -мультфильмы и -символ

Sammlung verschiedener Türknöpfe

doodle kopfhörer-символ в векторе. рука gezeichnete kopfhörer-символ в векторе. — рисунок металлической дверной ручки сток-график, -клипарт, -мультики и -символ

Doodle Kopfhörer-Symbol в векторе. Hand gezeichnete Kopfhörer-Symb

schlüssel-doodle — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Schlüssel-Doodle

illustration eines außentürgriffs und eines sicherheitsschlosses auf metallrahmen — рисунок металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Illustration eines Außentürgriffs und eines Sicherheitsschlosses… durch das das licht aus dem fenster sichtbar ist. es gibt einen schlüsselbund und einen Goldenen Türgriff. задний план. текстур. — чертеж металлической дверной ручки стоковые фото и изображения

Фрагмент einer Holztür mit Transparentem Wellglas, durch das das…

türsymbol. черный силуэт. фордерансихт. флаш векторграфик-иллюстрация. das isolierte objekt auf weißemhintergrund. изолирен. — рисунок металлической дверной ручки сток-график, -клипарт, -мультики и -символ

Türsymbol. Силуэт Шварце. Vorderansicht. Flache…

nahaufnahme alter holztür mit goldem türklber in aquarellen — рисунок металлической дверной ручки стоковые фото и изображения

Nahaufnahme alter Holztür mit Goldenem Türklber in Aquarellen

tür-Griffe und Tasten, retro-stil — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Tür-Griffe und Tasten, Retro-Stil

tür ручки — чертеж металлической дверной ручки stock -grafiken, -clipart, -cartoons und -symbole

Tür ручки

schlüssel in schlüsselloch auf tür Silhouette Vektor — рисунок металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Schlüssel in Schlüsselloch auf Tür Silhouette Vektor

abbildung verschiedener türknöpfe — чертеж металлической дверной ручки сток-график, -клипарт, -мультфильмы и -символ

Abbildung verschiedener Türknöpfe

der alte türgriff in form des dekorativen ring — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

der alte Türgriff in Form des dekorativen Rings

векторный набор türknopf — чертеж металлическая дверная ручка сток-график, -клипарт, -мультфильмы и -символ

Vektor-Set von Türknopf

märchenhafte tür mit Goldenen Griffen eingang. вектор-иллюстрация. — рисунок металлической дверной ручки сток-график, -клипарт, -мультики и -символ

Märchenhafte Tür mit Goldenen Griffen Eingang. Vektor-Illustration

türknauf — рисунок металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Türknauf

tür-griff-symbol isoliert auf weißemhintergrund. — рисунок металлической дверной ручки стоковая графика, -клипарт, -мультфильмы и -символ

Tür-Griff-Symbol isoliert auf weißem Hintergrund.

türknauf — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Türknauf

türknauf — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Türknauf

doodle kopfhörer-символ в векторе. рука gezeichnete kopfhörer-символ в векторе. — рисунок металлической дверной ручки сток-график, -клипарт, -мультики и -символ

Doodle Kopfhörer-Symbol в векторе. Hand gezeichnete Kopfhörer-Symb

klassische türklinken — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Klassische Türklinken

tür-griff — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons и символ

Тюр-Гриф

türknauf — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Türknauf

türknauf — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

türknauf

satz von klassischen türen — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Satz von klassischen Türen

antike tür-griff — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Antike Tür-Griff

löwe — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symboletür ручки — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Tür ручки

tür griff in form eines löwen kopf — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Tür Griff in form eines Löwen Kopf

türklinke — чертеж металлической дверной ручки stock-grafiken , -clipart, -cartoons und -symbole

Türklinke

alte metall tür-griff — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Alte Metall Tür-Griff

türknopf — чертеж металлической двери Ручка стоковой графики, клипарта, мультфильмов и символа

Türknopf

alte holztür mit sexy thai-stil damen zeichnung bild, schöne mädchen cartoon und blumen bemalt — рисунок металлической дверной ручки стоковые фотографии и изображения

Alte Holztür mit sexy thai-Stil Damen Zeichnung Bild, schöne Mädch

e skimze löwen kopf und ring Knockdoor auf Holztür — чертеж металлической дверной ручки стоковая графика, -клипарт, -мультфильмы и -символ

Skizze von einem Löwen Kopf und Ring Knockdoor auf Holztür

alter alter roter türknopf in aquarell — чертеж металлической двери обрабатывать стоковые фотографии и изображения

Alter alter roter Türknopf in Aquarell

handgezeichnete türgriff design — чертеж металлической дверной ручки stock-grafiken, —clipart, —cartoons und —symbole

handgezeichnete Türgriff Design

alte tür mit schloss und door-schläger — чертеж металлической дверной ручки stock-fotos und bilder

Alte Tür mit Schloss und door-Schläger

twist türknauf — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Twist Türknauf

alte tür-griff — чертеж металлической двери Ручка стоковой графики, клипарта, мультфильмов и символа

Alte Tür-Griff

архитектурная деталь — рисунок металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole und -symbole

katze Hühnchen Küche

antike tür-griff — чертеж металлической дверной ручки stock-grafiken, -clipart, -cartoons und -symbole

Antike Tür-Griff

handzeichnung von alten metall türgriff in form ägyptischen gesicht — чертеж металлическая дверная ручка сток-график, -клипарт, -мультики и -символ

Handzeichnung von alten Metall Türgriff in Form von ägyptischen. ..

Iron lion tür — чертеж металлической дверной ручки stock-fotos und bilder

Iron lion Tür

türknöpfe — чертеж металлической дверной ручки stock-grafiken, -clipart, — Cartoons und -symbole

Türknöpfe

graffiti auf einer tür, taksim, istanbul, türkei — рисунок металлической дверной ручки stock-fotos und bilder

Graffiti auf einer Tür, Taksim, Istanbul, Türkei

von 2

Коммерческие полые металлические дверные рамы

Двери и коробки производства США!

KD рама Drywall

3 Piece Knock Down Down — Arps Wall

, начиная с $ 160

Настройка / получение цены

Узнайте больше

KD -каменная рама

3 Piece, Knocked

, начинающуюся по адресу $ 160
3

. Цена

Узнать больше

Сварная рама

для блочных или каркасных стен

Начиная с $191

Сконфигурировать / Узнать цену

Узнать больше

открывающаяся рамка

Flush Frame, без остановки

, начиная с 168 $

Настройка / получение цены

Узнайте больше

Предварительно профинансированная стальная рама

. Цена

Узнать больше

Заемная облегченная рама

Стальная оконная рама

Начиная с $300

Сконфигурировать / Узнать цену

Узнать больше

Sidelite рама

со стеклянными или стальными панелями

Настройка / получение цены

Узнайте больше

Транс -рама

со стеклянной или стальной панелью

Конфигурация / получение цены

Учените больше

Double Egress Fram и шпунты

Подробнее

Доставка по всей стране!

Коммерческие стальные дверные рамы

Рамы

изготавливаются для любых условий стен, включая кирпичную кладку, сталь и деревянные стойки. Доступен широкий выбор каркасных анкеров.

  • Стандартная одинарная ширина: от 2 футов 0 дюймов до 4 футов 0 дюймов – высота: от 6 футов 8 дюймов до 8 футов 0 дюймов
  • Доступен KD (разборка из 3-х частей) или WGS (сборка, сварка и шлифовка)
  • Изготовлено из холоднокатаной стали (доступна оцинкованная)
  • Стальной стандарт 16 калибра (доступны калибры 14 и 12)
  • Скошенные углы Exact Fit
  • Огнестойкость — от 20 минут до 3 часов (этикетка UL или Warnock Hersey Intertek)
  • Стандартная глубина косяка от 4-3/4″ до 9-1/2″ (доступна нестандартная глубина)
  • Защитный грунт, наносимый в заводских условиях, ингибитор ржавчины
  • Все оправы сделаны в США

Trudoor является авторизованным магазином WHI с противопожарной маркировкой (Warnock Hersey / Intertek), что позволяет нам модифицировать, повторно сертифицировать и маркировать противопожарные двери и рамы.

Доступны рамы с местами для подготовки оборудования от всех производителей, включая: Steelcraft • Curries • Ceco • Republic • Mesker • Pioneer • DeanSteel

Изготовленные на заказ полые металлические рамы

Мы изготавливаем на заказ полые металлические рамы под любой размер проема, в том числе арендованные облегченные, боковые и фрамужные рамы любого профиля. Рамы доступны практически с любой глубиной косяка или профилем и могут быть сварены или изготовлены в виде сборных рам.

Штапики и винты для остекления входят в комплект поставки Lite и фрамуги • Стекло входит в комплект поставки Lite и фрамуги (варианты прозрачного огнестойкого стекла и проволочного защитного стекла) • Стальные панели входят в комплект поставки фрамуг • Огнестойкие заимствованные Lite, Sidelite и фрамуги

Начните создавать свое предложение прямо сейчас!

Глубина косяка

Индивидуальные размеры лицевых поверхностей, размеры горловины и профили доступны по запросу, включая одиночный шпунт и равный шпунт.

каменная рама

Рамки для гипсокартона

Mullion

ОБЛАСТИНАЯ РАМКА

.0038

Размер шпильки

Гипсокартон с каждой стороны Толщина стенки (размер горловины) Глубина косяка (профиль) Дерево

2″ x 4″ (3-1/2″)

5/8″ 3-1/2″ + 1-1/4″ = 4-3/4″ 5-7/8″ Дерево

2″ x 4″ (3-1/2″)

1/2″ 3-1/2″ + 1″ = 4-1/2″ 5-1/2″ Дерево

2″ x 6″ (5-1/2″)

5/8″ 5-1/2″+ 1-1/4″ = 6-3/4″ 7-3/4″ Дерево

2″ x 6″ (5-1/2″)

1/2″ 5-1/2″ + 1″ = 6-1/2″ 7-1/2″ Сталь

2″ x 3″ (2-1/2″)

5/8″ 2-1/2″ + 1-1/4″ = 3-3/4″ 4-3/4″ Сталь

2″ x 3″ (2-1/2″)

1/2″ 2-1/2″ + 1″ = 3-1/2″ 4-1/2″ Сталь

2″ x 4″ (3-5/8″)

5/8″ 3-5/8″ + 1-1/4″ = 4-7/8″ 5-7/8″ Сталь

2″ x 4″ (3-5/8″)

1/2″ 3-5/8″ + 1″ = 4-5/8″ 5-5/8″ Сталь

2″ x 4″ (3-5/8″)

5/8″ (2 слоя) 3-5/8″ + 2-1/2″ = 6-1/8″ 7-1/8″ Сталь

6″

5/8″ 6″ + 1-1/4″ = 7-1/4″ 8-1/4″ Сталь

6″”

5/8″ (2 слоя) 6″ + 2-1/2″ = 8-1/2″ 9-1/2″ Сталь

8″

5/8″ 8″ + 1-1/4″ = 9-1/4″ 10-1/4″ КМУ

4″

– 3-5/8″ 4-3/4″ КМУ

6″

– 5-5/8″ 6-3/4″ КМУ

8″

– 7-5/8″ 8-3/4″

Размер отверстия для черновых отверстий

Каркас из гипсокартона KD (оборачивает стену)
A = ширина проема + 2″
B = высота проема + 1″ 0″ дверь и рама

Примечание: для противопожарных проемов гипсокартон должен выступать как минимум на 1/2″ в раму.

Кирпичная рама (стыковая стена)
A = ширина проема + 4 ½ дюйма
B = высота проема + 2 ¼ дюйма 7 футов 0 ″ дверь и рама

Предварительно обработанная стальная рама Timely
A = ширина проема + 1 ¼ дюйма
B = высота проема + 1 дюйм Дверь и коробка

KD Боковая рама
A = ширина проема + боковая панель + 2″ на каждую стойку + 2″
B = высота проема + 1″ 12-дюймовый сайдлит
будет иметь отверстие размером 52″ x 85″

Анкерные детали

Анкер сжатия гипсокартона

Дриптерплетчатая базовая якожница

Комбо -шпилек Anchor

9001

EWA — существующий стеновой бабочкой

9002

EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA -EWA.

Анкер для кирпичной кладки

Анкер для основания пола

Анкер для перевернутого основания

Анкер для основания стойки

Металлические дверные детали | Скачать чертежи, чертежи, блоки Autocad, 3D модели

  • Автокад
  • испанский
  • Строительные элементы

Узнайте, как скачать этот материал

Подпишитесь, чтобы получать информацию о новых материалах:

t. me/alldrawings

vk.com/alldrawings

Описание

Элементы конструкции: служебная дверь из металла и стекла.

Содержание проекта

726.zip [ 128 КБ ]

пуэрта в материале metalico. dwg [ 194 КБ ]

Аналогичные материалы

Детали дверей и окон с деталями инфраструктуры

Детали металлической дверной решетки

Детали металлических дверей. дверь хранилища

Типовой проект 2.188КЛ-1 2 — Детали горловины сантех. жилые каюты. зданий — Детали рта. элементы

Детали с деталями окна

Детали, двери: дерево, стекло, металл, меламин

Детали — деревянные и металлические конструкции

Детали конструкции анкерного металла

Бесплатная загрузка на сегодня

Обновление через: 4 часа 45 минут

Роторный экскаватор

Автоматическая система пожарной сигнализации

Проект газоснабжения двухквартирного дома

Типовой проект 3.500.1-1.93 вып.2 — Сваи забивные ж.б. цельная сплошная квартира пороть. для опор моста

Прочие материалы

Радиатор для компьютерного процессора SpinQ — 3D модель

3-этажный 98-квартирный кирпичный жилой дом

Система комплексного управления роботами шахтной пересыпной печи

Таунхаус в архикаде

404 Не найдено | Звукоизоляция Windows, Inc.

404 Не найдено | Звуконепроницаемые окна, ООО | Устраните проблему с шумом Ищи:

Получите бесплатную оценку!

Позвоните нам по телефону:

Работают ли звуконепроницаемые раздвижные стеклянные двери?

13 сентября 2022 г. | Категория: Блог о звукоизоляции

Уникальное дополнение к любому новому дому Когда наши клиенты думают о «звукоизоляции», они думают, что это очень сложный процесс, который займет немало времени и затрат на строительство. Давайте будем первыми, кто скажет вам, что нет, это не так! Мы много лет работали над совершенствованием бесшовного звукоизоляционного продукта, который у нас есть сегодня, и наши рейтинги STC доказывают это. Звуконепроницаемые окна предлагают изготовленные на заказ звуконепроницаемые раздвижные стеклянные двери, которые так же эффективны, как звуконепроницаемые окна. Как и в случае с нашей моделью со звуконепроницаемыми окнами, мы добавляем вторую раздвижную стеклянную дверь, которая делает еще больше, чтобы удовлетворить ваши потребности в звукоизоляции и безопасности. Звуконепроницаемые раздвижные стеклянные двери можно монтировать как дополнение к внутренней или внешней части… Читать далее →

Звуконепроницаемые окна могут помочь сохранить прохладу в помещениях этим летом

Хотя наши звуконепроницаемые окна специально разработаны для предотвращения проникновения шума в дома и коммерческие помещения, они также служат энергосберегающим дополнением, которое поможет снизить температуру этим летом. Окна SoundProof уменьшают инфильтрацию воздуха в помещение и практически исключают душные сквозняки и выход холодного воздуха наружу из-за разницы давлений. Благодаря уменьшению инфильтрации воздуха проблемы с переохлаждением помещения останутся в прошлом. Наши звуконепроницаемые окна — это вторые окна, расположенные за вашими существующими окнами. Наши окна изолируют, защищают от сквозняков, изготовлены из звуконепроницаемого стекла и обладают другими преимуществами. Они открываются и закрываются точно так же, как ваши существующие окна, и предлагают больше, чем замену окон — по значительно более низкой цене. Как работает звукоизоляция Windows… Читать далее →

Жить рядом с аэропортом? Звуконепроницаемые окна сохранят тишину в вашем доме.

Для тех, кто живет рядом с взлетно-посадочной полосой аэропорта, громкие шумы, издаваемые аэропортом, практически неизбежны. Для тех, кто устал жить в шуме, но не хочет уходить, SoundProof Windows предлагает решение, позволяющее предотвратить проникновение этого шума в жилища с помощью наших невероятных окон и дверей со звукоизоляцией. Мы используем три ключевых средства защиты, которые делают наши звуконепроницаемые окна одними из лучших в предотвращении проникновения внешнего шума в здания: Мы изготавливаем наши нестандартные окна с многослойным стеклом, которое включает в себя слой пластика PVB, предотвращающий возникновение вибрации. Воздушное пространство между уже существующими окнами и окном, которое мы устанавливаем снаружи. Воздушное пространство предотвращает вибрации, которые обычно проходят через обычное окно. Изготовление звуконепроницаемых окон с. .. Читать далее →

Звуконепроницаемые окна необходимы для районов с интенсивным движением

Для тех, кто живет вблизи районов с интенсивным движением, существует вероятность того, что шумовое загрязнение присутствует и с ним трудно справиться. Хороший способ избавиться от всех нежелательных шумов — это звуконепроницаемые окна. Как работают звуконепроницаемые окна? Промышленность классифицирует наши окна на основе единицы измерения звука, которая известна как оценка класса передачи звука, обычно называемая рейтингом STC. Это показатель того, насколько шум поглощается такими объектами, как окна, двери, стены и строительные материалы. Оценка STC — это среднее количество шума, остановленного на 18 различных частотах, измеренное в децибелах. Рейтинги STC обычно варьируются от 18 до 38 для окон. Для окон с одним стеклом рейтинг STC, скорее всего… Читать далее →

Ваш ребенок должен спокойно поспать Остановите шум со звуконепроницаемыми окнами

Для детей хороший дневной сон полезен не только для ребенка, но и для родителей. Для родителей уговорить ребенка вздремнуть не только дает родителям заслуженный отдых в течение дня, но также позволяет им заняться другими делами по дому, такими как уборка, приготовление еды и другие дела. Меньше всего родители хотят, чтобы их дети рано проснулись из-за внешнего шума. Более чем вероятно, что нежелательный шум снаружи смог проникнуть через окно в доме, что вырвало ребенка из дневного сна. Для тех родителей, которые живут в доме, где шум… Читать далее →

С Новым годом! Желаем вам тишины и покоя в 2022 году — Звукоизоляционные окна могут помочь

29 декабря 2021 г. | Категория: Блог о звукоизоляции, Установка звуконепроницаемых окон

Еще один год позади, и мы размышляем о взлетах и ​​падениях и рассматриваем способы s9me сделать нашу жизнь лучше в предстоящем году. Если вы хотите лучше спать или не отвлекаться от нежелательного внешнего шума, рассмотрите возможность улучшить свой год в следующем году, установив наши продукты SoundProof Window. Звуконепроницаемые окна изготавливаются по индивидуальному заказу и могут быть легко установлены с небольшой площадью основания ИЛИ снаружи существующих окон. Наши звуконепроницаемые окна — это вторые окна, расположенные за вашими существующими окнами. Наши окна изолируют, защищают от сквозняков, изготовлены из звуконепроницаемого стекла и обладают другими преимуществами. Они открываются и закрываются точно так же, как ваши существующие окна, и предлагают больше, чем замену окон — по значительно более низкой цене. Клиенты часто устанавливают… Читать далее →

Устранение шума с помощью звуконепроницаемых окон

Сомневаетесь, стоит ли заменять существующие окна, установленные в доме, из-за высокой цены? В окнах SoundProof мы предлагаем менее дорогостоящую альтернативу, которая не только поможет сэкономить деньги, но и сделает дома и коммерческие объекты более энергоэффективными, повысит ценность недвижимости и, что наиболее важно, предотвратит нежелательный звук. Продукты SoundProof Window разработаны в соответствии с одними из самых высоких стандартов в отрасли и являются одними из лучших звуконепроницаемых окон на рынке. Продукты SoundProof Window изготовлены из многослойного стекла с внутренним слоем из пластика PVB, который полностью останавливает звуковые вибрации. Простая замена окна на новое не может предотвратить проникновение всех звуков, и наши продукты не требуют удаления существующего… Читать далее →

Звуконепроницаемые окна помогут защититься от холода зимой

28 октября 2021 г. | Категория: Новости

Ощущение мороза в доме из-за установленных в нем неэффективных окон не только неудобно, но и может дорого обойтись, когда речь идет о счетах за отопление и электроэнергию. Эта проблема может возникнуть во многих местах, и есть много причин, по которым внешние элементы проникают в дом. Будь то плохая изоляция, из-за которой негерметичные окна пропускают сквозняки, материал, из которого сделаны существующие окна, или даже возраст окон, установленных в доме. Мы обнаружили, что в большинстве случаев погода снаружи проникает в дом через окна. Однако замена всех окон в доме может быть непомерно дорогостоящей и не. .. Читать дальше →

Подарите тишину и покой в ​​это Рождество с помощью SoundProof Windows

29 сентября 2021 г. | Категория: Новости

В этот праздничный сезон побалуйте себя звуконепроницаемыми окнами и дверьми: дар тишины и менее прерывистого сна — бесценен. Конечно, застрявшие окна в доме или офисе могут выглядеть нормально на первый взгляд, однако они могут пропускать внешнюю погоду, нежелательные сквозняки и, в конечном счете, нежелательное шумовое загрязнение. С окнами SoundProof все это будет устранено вместе с другими преимуществами. Наши продукты были протестированы в ходе напряженных испытаний, которые гарантировали, что они могут предотвратить любой нежелательный шум и предотвратить проникновение загрязнения в дома и на предприятия. Наши звуконепроницаемые окна — это вторые окна, расположенные за вашими существующими окнами. Наши окна изолируют, защищают от сквозняков и даже экономят деньги на энергозатратах. Хотя он и не предназначен специально для использования в качестве источника энергии.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
