Как правильно соединить провода алюминий и медь
Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.
Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.
Электрохимическая коррозия
При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.
При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.
Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.
К чему может в итоге привести такой контакт, смотрите на фото.
Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.
Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.
Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.
Соединение через болт и стальные шайбы

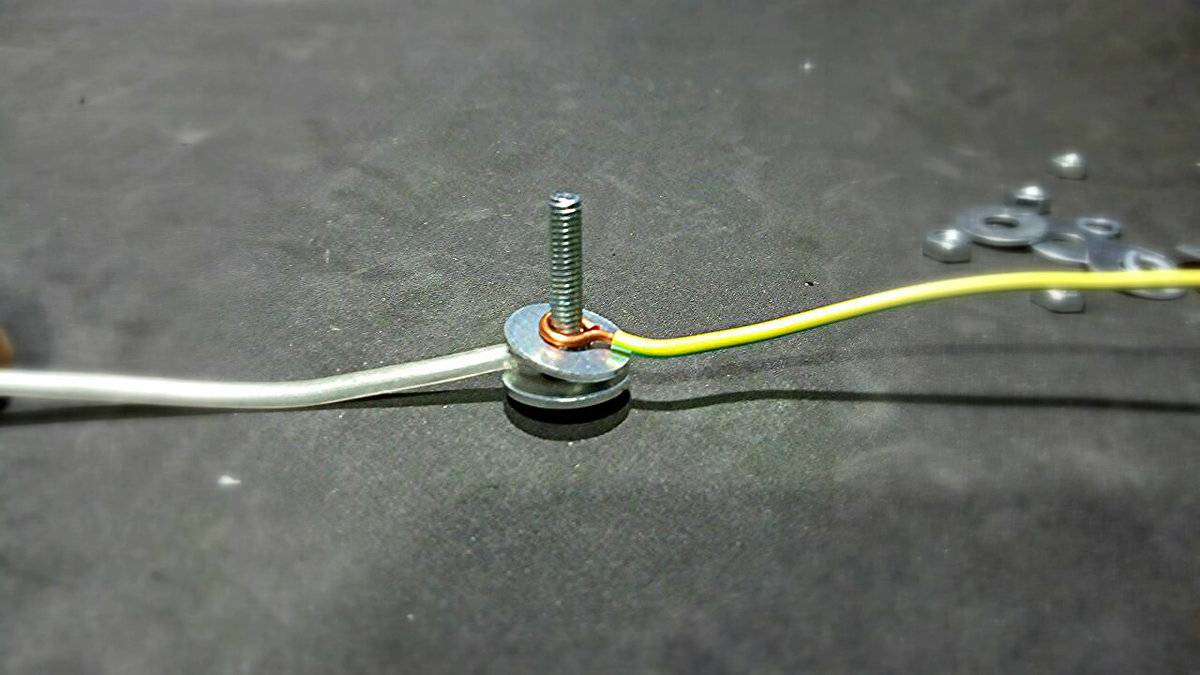

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.
Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.
Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.
Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.
Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления.
При этом не забывайте про установку гравера или пружинной шайбы.Без нее контакт со временем ослабнет.
Особо нужно отметить, что не рекомендуется использовать оцинкованные болты или шайбы.
Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.
Вот таблица таких потенциалов.
Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.
Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.
И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.
Последствия себя не заставят ждать через очень короткое время.
Еще один способ — это применение соединительного сжима типа орех.
Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.
Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.
Однако делать этого не стоит. Почему, читайте в статье ниже.
Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:
Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.
Внутри таких клемм находится противоокислительная паста.
Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.
Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?
Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.
Вот очень наглядное видео, без лишних слов объясняющее данную проблему.
Клеммная колодка
Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.
Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.
Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.
Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.
Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.
Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.
Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.
Соединение меди с алюминием опрессовкой
Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.
Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.
Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.
При этом перед пайкой флюсом снимите с жилы оксидный слой.
Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.
После остывания жилы остатки флюса удаляются растворителем.
Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.
Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.
Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.
И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).
Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.
В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.
Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.
После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.
Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.
Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.
Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.
Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.
Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее
Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.
Статьи по теме
Как правильно соединять медные и алюминиевые провода
В квартирах домов старой постройки зачастую электропроводка выполнена из алюминиевых проводов, соединенных между собой методом скрутки. При подключении к алюминиевой электропроводке светильников, установке дополнительных розеток и другого электрооборудования необходимо учитывать, что при повышенной влажности сопротивление контакта между алюминиевыми и медными проводами со временем увеличивается. Это приводит к нагреву места соединения и разрушению контакта.Для надежного соединения медных и алюминиевых проводов между собой необходимо соблюдать простые правила, о которых и пойдет речь.
Способы соединения
алюминиевых проводов с медными
Подключать медные провода к уже существующей проводке из алюминиевых проводов, не так сложно, как кажется на первый взгляд. Главное соблюдать технологию.
Соединение скруткой
Скрутка, хотя правилами ПУЭ в настоящее время запрещена, является одним из самых распространенных способов соединения проводов в быту, благодаря простоте и не требующая дополнительных затрат. Но при соединении разнородных металлов, скрутка является и самым низко надежным способом соединения проводников.
При колебаниях температуры окружающей среды, из-за линейного расширения металлов, между проводами в скрутке образуется зазор, увеличивается сопротивление контакта, начинает выделяться тепло, провода окисляются, и контакт в конечном итоге между проводниками полностью нарушается. Конечно, это происходит спустя не один год, но, тем не менее, если планируется надежная долговременная работа электропроводки, то соединение проводов скруткой лучше заменить более надежным, например резьбовым или с помощью клеммных колодок.
Но если возникла необходимость скрутить провода, то скрутку нужно выполнять таким образом, чтобы проводники обвивали друг друга, а не один обвивал другой. На фотографии слева показана скрутка, которую делать недопустимо, так как не будет, обеспечена достаточная механическая прочность соединения. Скрутку медного проводника и алюминиевого без принятия мер по дополнительной герметизации ее недопустимо. Герметизировать скрутку можно любым водостойким защитным лаком.
Максимально надежное соединение медного и алюминиевого проводников получится, если медный провод предварительно залудить припоем. На правой фотографии скрутка медного и алюминиевого проводов выполнена правильно. Соединять провода можно разного диаметра, многожильный провод с одножильным проводом. Только многожильный провод необходимо предварительно пролудить припоем, сделав, таким образом, его одножильным. Витков в скрутке должно быть не менее трех для толстого провода и не менее пяти для тонкого, диаметром менее 1 мм.
Резьбовое соединение
алюминиевых проводов с медными
Соединение проводов, при правильном выполнении, с помощью винтов и гаек является самым надежным и способно обеспечивать надлежащий контакт на протяжении всего срока службы электропроводки и подсоединенных электроприборов. Легко разбирается и позволяет соединять любое количество проводников, ограниченное только длиной винта. С помощью резьбового соединения можно успешно соединять провода в любом сочетании, алюминиевые и медные, тонкие и толстые, многожильные и одножильные. Главное, не допускать непосредственного контакта проводов из меди и алюминия, и устанавливать пружинные шайбы.
Для того, чтобы выполнить резьбовое соединение необходимо снять с проводников изоляцию на длину, равную четырем диаметрам винта, если жилы окисленные, то зачистить металл до блеска и сформировать колечки. Далее на винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.
Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.
Соединение алюминиевых проводов с медными
клеммной колодкой
В настоящее время широкое распространение получил способ соединения проводов с помощью клеммной колодки. Конечно, этот вид соединения проводов по надежности уступает соединению с помощью винта и гайки, но имеет ряд преимуществ. Позволяет надежно и быстро соединять алюминиевые провода и медные между собой в любом сочетании, не требуется формировать на концах проводов колечки, не нужно соединение изолировать, так как конструкция клеммной колодки исключает случайное прикосновение оголенных участков проводов друг с другом.
Для подсоединения провода к клеммной колодке, достаточно зачистить его конец от изоляции на длину 5 мм, вставить в отверстие и зажать винтом. Затягивать винт нужно со значительным усилием, особенно это важно при соединении алюминиевых проводов. Клеммная колодка незаменима при подключении люстры к коротким алюминиевым проводам, выходящим из потолка. От многократных скруток алюминиевые провода обламываются и становятся короткими. Даже если выходит алюминиевый проводник длиной всего в один сантиметр, то с помощью клеммной колодки можно подключить люстру надежно.
Очень удобна клеммная колодка для соединения перебитых в стене алюминиевых и медных проводов, так как длина перебитых проводов для соединения другими способами недостаточна. Но прятать клеммную колодку под штукатурку без размещения в распределительной коробке, не допустимо.
Соединение алюминиевых проводов с медными
с помощью клеммной колодки с плоско пружинным зажимом Wago
В настоящее время широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и многократного применения, с рычажком, позволяющим многократно как вставлять провода, так и вынимать.
На фото одноразовый клеммник Wago. Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2. Колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 5 А нагружать клеммы Wago не стоит.
Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в соединительных и распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении этой клеммой не гарантируется. Это является большим недостатком одноразового клеммника.
Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм2. Рассчитаны на ток до 34 А.
Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.
Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.
Неразъемное соединение
алюминиевых проводов с медными
Неразъемное соединение проводов обладает всеми преимуществами резьбового, за исключением возможности разборки и повторной сборки соединения без разрушения заклепки и необходимость наличия специального инструмента для выполнения заклепки – заклепочника. Сегодня заклепки широко используются для неразъемного соединения тонкостенных деталей конструкций при создании перегородок и интерьера в любых помещениях. Скорость, прочность, низкая цена и простота выполнения операции по заклепке – вот главное достоинство данного вида неразъемного соединения.
Принцип работы заклепочника простой, втягивание и отрезание стального стержня, продетого через трубчатую алюминиевую заклепку со шляпкой. Стержень имеет утолщение и когда втягивается в трубку заклепки, расширяет ее. Заклепки бывают разных длин и диаметров, так что есть возможность подобрать любую.
Для того, чтобы соединить проводники заклепкой, нужно их подготовить так же, как и для резьбового соединения. Диаметры колечек должны быть чуть больше диаметра заклепки. Оптимальный диаметр заклепки это 4 мм. На заклепку одевают сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня). Соединение готово.
Надежность резьбового и неразъемного соединения заклепкой достаточно высокая. Такой способ соединения можно успешно применять для сращивания, например, поврежденных при ремонтных работах в стене алюминиевых проводников дополнительной вставкой. Только нужно позаботиться о хорошей изоляции оголенных участков соединений.
С другими видами и способами соединения проводов вы можете ознакомиться на странице «Как правильно соединять электрические провода».
Электрохимическая коррозия соединенных металлов
Существует мнение, что алюминиевые и медные провода соединять непосредственно вместе недопустимо и это действительно научно обоснованный факт. А можно ли соединять медный провод с оцинкованной клеммой? Конечно, Вы не можете сразу дать ответ, но через минуту будете ориентироваться в этом вопросе не хуже опытного химика.
Что же происходит при соприкосновении двух разных проводников тока? Если влаги нет, то соединение будет надежным всегда. Но в атмосферном воздухе всегда есть пары воды, которые и является виновником разрушения контактов. Каждый проводник тока обладает определенным электрохимическим потенциалом. Это свойство металлов широко используется в технике, например, изготавливают термопары.
Но если вода попадает между металлами, то образует короткозамкнутый гальванический элемент, начинает течь ток и как в гальванической ванне разрушается один из электродов, так и в соединении разрушается один из металлов. Электрохимический потенциал каждого токопроводящего материала известен, и зная величину можно точно определить, какие материалы допустимо соединять между собой.
Таблица электрохимических потенциалов (мВ)
возникающих между соединенными проводниками
Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!
А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.
Соединить алюминиевый и медный провод: легкое решение
Соединение медных и алюминиевых проводников
О соединение медного и алюминиевого провода ходит немало слухов. Некоторые говорят, что в этом нет ничего страшного, и приводят примеры, когда такие соединения служат десятилетиями, а другие говорят, что из практики знают, как быстро они разрушаются. Кому верить, и как правильно соединять такие провода мы и поговорим в нашей статье.
Почему нельзя соединять медный и алюминиевый провод
Прежде всего, давайте разберемся, почему нельзя соединять эти провода вместе, и что нужно для того, чтобы такое соединение служило многие годы. Для этого нам придётся погрузиться немного в теорию, и разобраться со структурой этих металлов.
Почему нельзя соединять медный и алюминиевый провод
Чтобы понять, как соединить медный и алюминиевый провод, давайте разберемся, а что же такого в таком соединении. Ведь существует сразу несколько теорий о недопустимости такого соединения и практически все из них имеют рациональное зерно.
Окисление алюминия
Как и любой другой металл, под воздействием кислорода медь и алюминий окисляются. В результате чего на их поверхности образуется оксидная пленка. Оксидная пленка меди практически не препятствует прохождению электрического тока, а вот оксидная пленка алюминия имеет достаточно большое сопротивление.
Если медный и алюминиевый провод соединить, то как бы мы не хотели, но металлы будут взаимодействовать. Алюминий является более активным металлом, поэтому при появлении между соединением влаги, которая в любом случае присутствует в воздухе, начинается процесс электролиза, то есть ионы алюминия переносятся на медь.
В результате алюминиевый проводник теряет свою массу. В нем образуются пустоты и раковины. Они в свою очередь тоже окисляются и еще больше ускоряют процесс электролиза. И чем больше влаги в соединении, тем быстрее происходит этот процесс.
Что такое электролиз
В результате мы имеем практически разрушенный алюминиевый проводник. Его сечение уменьшено, а значит плотность тока вырастает. Вырастает плотность тока, металл начинает больше греться, и в результате это приведет либо к перегоранию алюминия в месте соединения, либо, в худшем случае — к пожару.
Как соединять медный и алюминиевый проводник
Но медный провод соединить с алюминиевым можно. Для этого между этими двумя проводниками достаточно разместить третий материал или же полностью исключить возможность проникновения влаги к месту соприкосновения металлов.
- Давайте рассмотрим оба эти варианта. Начнем с наиболее простого – разместить между проводниками третий металл. Обычно для этого выбирают так же неактивный металл, дабы у нас вновь не было процесса электролиза. И обычно инструкция рекомендует использовать для этого латунь.
Соединение медного проводника и алюминиевого через стальную шайбу
На фото это же соединение после нагрева шайбы
- Это связано с тем, что этот материал имеет достаточно хорошие электротехнические свойства. Он стоек в химическом плане и препятствует процессу электролиза.
- Некоторые предлагают использовать для этого обычную сталь или нержавейку. Но делать этого не стоит. Дело в том, что эти материалы обладают не очень хорошей проводимостью. Поэтому при прохождении через них больших токов они будут сильно греться. В результате мы опять можем получить пожар.
Латунные шайбы
Обратите внимание! Если вы все-таки решили остановится на болтовом соединении, то вместо стальной шайбы можно использовать латунную. При наличии металла ее вы можете вырезать и своими руками. Вариант же со стальной шайбой допустимо использовать лишь в сетях с не очень большой нагрузкой.
- Вторым возможным вариантом является исключение попадания воды в место соединения металлов. Герметизировать соединение будет слишком дорогостоящим, да и не всегда надежным вариантом. Поэтому в большинстве случаев для этого используют специальную пасту как на видео.
Смазка для контактного соединения
- Такая паста не только препятствует проникновению в контактное соединение влаги, но и кислорода. В результате алюминий окисляется очень незначительно, ведь для образования оксидной пленки ему необходимо буквально несколько секунд. А благодаря отсутствию влаги в месте соединения не происходит самый страшный процесс для такого соединения – электролиз.
Как соединять правильно медные и алюминиевые провода
Зная причины и возможные варианты устранения проблемы, можно приступить к разбору вопроса, как правильно соединить медный и алюминиевый провод. И здесь есть сразу несколько вполне логичных ответов, некоторые из которых мы уже привели в разделе выше.
Начнем с вопроса по смазке. Это может быть технический вазелин, литол и любая другая смазка, препятствующая окислению металла и попаданию влаги. Но тут встает вопрос с последующей изоляцией такого соединения. Ведь на смазку изолента ложится очень плохо, а термоусадка может просто выдавить ее.
Обратите внимание! В любом случае соединение типа скрутка запрещено. А для таких разных металлов скрутка может быть вдвойне губительна.
Клеммники для соединения проводов | Соединить медный и алюминиевый провод можно при помощи разнообразных клемм. Это могут быть пружинные, винтовые или любые другие виды, только следует учитывать, что алюминий и медь не должны соприкасаться. |
Латунные наконечники для проводов | Если вы пытаетесь соединить одножильный алюминиевый и многожильный медный провод винтовой клеммой, то желательно пользоваться специальными латунными наконечниками. Причем пользоваться ими следует для обоих металлов. |
Обжимные наконечники для винтового соединения | Это связано с тем, что при винтовом зажиме алюминия, он может потерять частично или даже полностью свое сечение. Алюминий материал достаточно мягкий и качественно закрученный винт может его полностью передавить. |
Наконечник на медный многожильный провод | С многожильными медными проводами похожая ситуация. Но только в этом случае, при закручивании винта он может поломать часть проволок в проводнике. Опять-таки — уменьшение сечения. Поэтому такие наконечники могут стать отличной панацеей от таких случайностей. Тем более цена таких изделий составляет сущие копейки. |
Гильзы для обжимки проводов | Одним из возможных вариантов, как соединить медный провод с алюминиевым, может стать использование специальных обжимных гильз. Сейчас на рынке достаточно широко представлены гильзы, выполненные из латуни. Для более наглядной демонстрации один их край имеет белый цвет, а другой цвет меди. Они специально предназначены для обжимки медного и алюминиевого провода. |
Соединение проводов методом пайки | Алюминиевый и медный провод соединить можно и при помощи пайки. Только в этом случае вам потребуется специальный припой для алюминия и качественное лужение медного проводника. Кстати уже одного лужения медного проводника будет достаточно чтобы предотвратить электролиз. |
Сварка проводов | Сварка для таких соединений обычно не применяется в связи с разной температурой плавления металлов. Да и от процесса электролиза это не защищает. Поэтому о сварке проводов лучше забыть. |
Наконечники под винтовое соединение для проводов большого сечения | Перед тем как соединить алюминиевые и медные провода большого сечения, на них лучше одеть специальные наконечники. Они одеваются при помощи прессовки и обычно имеют латунную контактную часть. Это позволяет их в дальнейшем соединять обычным винтовым соединением без особых проблем. |
Вывод
На вопрос, как лучше соединить медный и алюминиевый провод, однозначного ответа нет. Ведь здесь все зависит от местных условий и принадлежностей, имеющихся под рукой. Но в любом случае таких вариантов достаточно много. Не допускается только прямая их скрутка, что в любом случае запрещено нормами ПУЭ.
как лучше и грамотнее соединять изделия из алюминия и меди
Ремонтируя электропроводку в старых домах, можно столкнуться с ситуацией, когда менять приходится большие участки проводки. Однако в большинстве случаев старая проводка сделана из алюминия, а для замены в вашем распоряжении есть лишь медный провод. Вообще, соединять проводники из столь разных материалов строго запрещается, но бывает, что другого выхода просто нет. Рассмотрим, как все же соединить алюминиевый и медный провод так, чтобы не возникло короткого замыкания или пожара.
Почему нельзя соединять медь и алюминий
Для этого стоит напрячь свою память и вспомнить школьный курс химии и физики.
Для начала, вспомним, что такое гальванический элемент. Проще говоря, гальваническим элементом является простая батарейка, которая генерирует электрический ток. Принцип его появления основывается на взаимодействии двух металлов в электролите. Так вот, скрутка между медным и алюминиевым проводом и будет такой же батарейкой.
Гальванические токи быстро разрушают материал. Правда, в сухом воздухе их появление исключается. И если сделать скрутку к розетке, то она не развалится за несколько часов. Однако впоследствии неприятности такой проводке обеспечены.
С течением времени материалы, из которых сделаны провода, разрушаются, вместе с этим постоянно возрастает сопротивление. Если к розетке подключат мощный потребитель тока, то скрутка начнет нагреваться. При регулярном использовании такой розетки, возрастает угроза пожара.
Поэтому соединять алюминиевый проводник с медным строжайше запрещено. Однако, возникают экстренные ситуации, когда сделать такое соединение просто необходимо.
Рекомендуемые способы
Рассмотрим несколько способов, как соединить алюминиевый и медный провод. Эти способы помогут успешно справиться с непростым делом.
Скрутка
Является самым простым способом смонтировать провода. Он не требует особых знаний и квалификации. Однако, является не самым надежным способом соединения. Из-за температурных колебаний металл расширяется. В результате чего между проводниками образуется зазор, увеличивающий сопротивление. Спустя некоторое время контакт окисляется и разрушается.
Конечно, это не произойдет в течение года, но если соединение должно профункционировать длительное время, то стоит подумать о других способах скрепления.
Сам принцип крепежа методом скрутки заключается в том, чтобы оба проводника обвивали друг друга. Для более качественного соединения медный кабель залуживают припоем. Многожильный медный провод придется залудить в обязательном порядке.
Резьбовое соединение
Для соединения меди и алюминия этим способом понадобиться пара простых шайб, одна пружинная шайба, винт и гайка. Этот метод очень надежен — контакт между проводниками будет обеспечен на многие годы. Для этого крепления неважно ни сечение провода, ни его тип — многожильный или одножильный.
С конца провода снимается изоляция. Пружинную шайбу надевают на винт, затем надевается обычная шайба, потом колечко провода алюминия. Его подпирает простая шайба. После чего надевается медный проводник, а затем на винт накручивается гайка. Она крепко сжимает все соединение.
Многожильный кабель перед соединением нужно обязательно пролудить припоем.
Соединение с помощью клеммной колодки
Это современный метод монтирования проводов. Хотя он немного проигрывает в надежности резьбовому способу соединения, метод имеет свои плюсы:
- соединение можно сделать очень быстро;
- при соединении можно обойтись небольшим запасом провода.
Последнее поясним, случается, что из стены или потолка торчит небольшой отрезок кабеля. Сделать скрутку невозможно — провода очень мало. Да и сделанная на потолке скрутка просуществует недолго, через какое-то времени провода просто обломятся. А клеммная колодка будет долго держать винтами оба проводника. Потом колодка полностью исключает соприкосновение двух зачищенных проводников.
Монтаж выполняется так: зачищенный от изоляции конец провода (около 5 мм.) вставляется в клеммное отверстие колодки, после чего закручивается стопорный винт.
Клеммную колодку нельзя прятать в штукатурку или в стену без распределительной коробки.
Плоско-пружинный зажим и клеммная колодка
Появился этот метод не так давно. Существует два вида такого соединения: одноразовое и многоразовое. Для последнего соединения в клеммной колодке существует специальный рычаг. Благодаря ему провод можно вставлять и вынимать несколько раз. Клеммные колодки такого типа успешно могут соединить медные и алюминиевые многожильные провода различных видов.
Широко применяются для установки люстр и соединения проводов в распределительных коробках. Требуется некоторое усилие, чтобы вставить провод в отверстие клеммной колодки. Чтобы вытащить проводник потребуется приложить еще больше усилий. Для практического применения лучше пользоваться многоразовыми моделями. В случае ошибки соединение можно быстро переделать.
Выполнить такой монтаж очень просто. Вначале с кабеля снимается изоляция (примерно 10 мм.). Потом на многоразовом клеммнике нужно поднять рычажок, вставить провод, а затем вернуть рычажок в первоначальное положение. Все просто!
Заклепка
По надежности не уступает резьбовому соединению и имеет свои преимущества и недостатки:
- устанавливается такое соединение очень быстро;
- оно очень прочное, надежное и доступное по цене;
- однако, в отличие от резьбового крепежа, это соединение одноразовое.
Монтаж производится с помощью специального инструмента — заклепочника. На заклепку надевается алюминиевый провод, затем пружинная гайка, после чего медный провод и плоская шайба. Потом в ход идет заклепочник и соединение готово.
Стоит упомянуть, что участок соединения нужно обязательно изолировать.
Пайка
Возможна ли пайка проводников, изготовленных из различных материалов? Вполне возможна, если соблюсти определенные условия.
С пайкой меди проблем не возникнет, в отличие от алюминия. На поверхности этого металла образуется амальгама, проявляющая удивительную стойкость в химическом плане. То есть припой не может приклеиться к ней. Это явление часто вызывает удивление у начинающих электриков.
Чтобы спаять два разных проводника следует запастись раствором медного купороса, батарейкой «Крона» и кусочком медной проволоки. На алюминиевом проводе аккуратно зачищается будущее место пайки. Затем на это место капают раствором медного купороса.
Медную проволоку подсоединяют к положительному полюсу батареи «Крона» и опускают в медный купорос. К отрицательному полюсу батареи подсоединяется алюминиевый проводник. Спустя время на алюминии осядет слой меди, на который без всяких проблем можно припаять нужный провод.
Заключение
Еще раз стоит отметить, что любое соединение проводов должно быть заизолировано.
Можно разместить соединения в специальных распределительных коробках.
Если соединение планируется делать собственными руками, то не стоит прибегать к методу пайки. Он требует определенного опыта и квалификации. Лучше использовать другой из вышеперечисленных способов соединения алюминиевого и медного проводника.
Наиболее доступные и распространенные методы были рассмотрены в статье. Однако, при отсутствии опыта проведения таких работ, лучше обратиться к профессионалам.
Как соединить медный и алюминиевый провод
В жилых домах, которые строились в советские времена, электрическая проводка выполнялась алюминиевыми проводами. Современную бытовую сеть профессиональные электрики предпочитают делать проводами из меди. Поэтому хотим мы этого или нет, но зачастую приходится сталкиваться с такой проблемой, как соединить медный и алюминиевый провод. Не слушайте тех, кто будет вам рассказывать, что этого делать нельзя категорически. Конечно, не все способы подходят для данного случая, тем не менее, соединение электрических алюминиевых и медных проводов – это вполне решаемая задача. Главное выполнить всё правильно.
Эти два металла обладают разными химическими свойствами, что сказывается на качестве их соединения. Но нашлись умные головы, которые придумали, как соединять два проводника, исключая при этом прямой контакт между ними.
Мы рассмотрим все существующие варианты того, как можно соединить медный и алюминиевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обыкновенной скруткой и в чём причина такой несовместимости?
Причины несовместимости
Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.
результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания
Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.
- Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
- По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
- Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.
Болтовое соединение
Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.
Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.
Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта).
Вам понадобится выполнить следующее:
- Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
- Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
- Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
- Заизолируйте соединение при помощи изоляционной ленты.
Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.
Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.
Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:
Зажим «Орех»
Ещё один неплохой способ, чтобы соединить между собой медный и алюминиевый провод – применение зажимов «орех». Правильнее это приспособление называть сжим ответвительный. Это уже электрики прозвали его «орехом» из-за внешнего сходства.
Он представляет собою диэлектрический поликарбонатный корпус, внутри которого располагается металлическая сердцевина (или сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежуточная пластина, всё это соединяется между собой болтами.
Такие сжимы продаются в любом магазине электрических товаров, они имеют разные типы, которые зависят от сечения соединяемых проводов. Минусом такого приспособления является его не герметичность, то есть имеется возможность попадания влаги, пыли и даже мелкого сора. Для надёжности и качества соединения лучше сверху ещё обмотать «орех» изоляционной лентой.
Процесс соединения проводов с помощью такого сжима выглядит следующим образом:
- Разберите корпус сжима, для этого подденьте и снимите при помощи тонкой отвёртки стопорные кольца.
- На соединяемых проводах зачистите изоляционный слой на длину плашек.
- Открутите фиксирующие болты и вставьте оголённые проводники в плашечные пазы.
- Затяните болты, расположите плашку в корпусе сжима.
- Закройте корпус и наденьте стопорные кольца.
Практический пример использования зажима орех показан в этом видео:
Клеммная колодка
Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.
Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.
Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.
Пользоваться клеммными колодками очень просто:
- Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
- На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
- Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.
Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.
Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.
Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.
Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.
Как соединить провода с помощью клеммной колодки показано в этом видео:
Самозажимные клеммы
Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.
Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.
Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.
Наилучшим образом на рынке электротоваров зарекомендовали себя самозажимные клеммы «WAGO». Производитель выпускает специальную серию клемм, в которых есть контактная паста «Alu-plus». Это вещество защищает место контактного соединения алюминия и меди от проявления электролитических коррозийных процессов. Данные клеммы вы можете отличить по специальной маркировке на упаковке «Al Cu».
Пользоваться такими клеммами тоже предельно просто. На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.
О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:
Соединение скруткой
Скрутка медных и алюминиевых проводов не рекомендуется. Если без этого ни как не обойтись, то для начала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Так вы исключите возможность прямого взаимодействия алюминия и меди.
Не забывайте о том, что алюминий очень мягкий и хрупкий, может идти на излом даже при незначительных нагрузках, поэтому выполняйте скрутку предельно аккуратно. Не забудьте соединение как следует заизолировать, лучше всего в данном случае воспользоваться термоусаживаемой трубкой.
Попытались подробно рассказать вам, можно ли соединять между собой провода из алюминия и меди, а также о том, как это сделать качественно и надёжно. Выбирайте наиболее подходящий для себя способ в зависимости от того, где будет коммутироваться и эксплуатироваться данное соединение.
Грамотное соединение алюминия и меди в электропроводке: 5 доступных методов
Считаете, что проводка из алюминия – наследие прошлого века и ее уже нигде не встретишь? Ошибаетесь. Огромная часть населения нашей страны все еще проживает в жилом фонде, доставшимся нам от эпохи СССР, а там-то… сами понимаете. Многие решают заменить алюминиевые повода на медные, что можно только приветствовать. Но хочешь, не хочешь, а в некоторых узлах их приходится соединять, и делать это нужно грамотно и качественно, о чем и поговорим.
В чем причина несовместимости?
Используя соединение алюминия и меди в электропроводке, прежде всего нужно учитывать, что они обладают различными химическими свойствами. Этот факт имеет непосредственное влияние на долговечность и качество соединения, из него же вытекает три причины:
- Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
- Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
- Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.
Короткие выводы
Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:
- Не допускать прямого контакта медного и алюминиевого проводника.
- Исключить доступ воздуха в соединительный узел.
Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.
Как лучше соединить алюминиевый провод с медным: доступные варианты
Специалистам известны как минимум пять способов коммутации, которые позволяют осуществить качественный контакт:
- Болтовое соединение с промежуточными шайбами.
- Винтовые контактные зажимы ЗВИ.
- Современные клеммники универсального назначения.
- Ответвительные зажимы типа «орех»
- Скрутка через слой свинцово-оловянного припоя.
Рассмотрим подробно каждый из вариантов, это поможет определиться практически в любой ситуации, в том числе правильно сделать проводку в деревянном доме.
Способ по праву считается самым доступным для любого, даже далекого от электромонтажа пользователя. Здесь нужны всего лишь болт, гайка, шайбы, гаечные ключи и изоляция. Процесс монтажа включает четыре пункта:
- Зачистить провода на 20-30 мм.
- Соответственно диаметру болта на каждой зачищенной жиле сформировать по кольцу.
- Надеть на болт элементы соединения в следующей последовательности: шайба, кольцо медного провода, шайба, кольцо алюминиевого провода, шайба. Затянуть все это дело гайкой.
- Заизолировать скрутку изолентой.
Теперь вопрос: можно ли скручивать таким способом алюминиевый и медный провода, когда соединяемых жил несколько? Разумеется, можно, но здесь основную роль играет длина болта. Между жилами из одного металла можно не укладывать промежуточные шайбы. Метод особенно хорош для соединения моножильных проводов.
Болтовое соединение не без минусов. Прежде всего, вы уже заметили, что оно слишком объемное, не везде такой узел поместится. Еще одна ситуация: довольно часто длины проводов, выходящих из коробки, не хватает для реализации этого метода. В таком случае придется использовать другие способы.
Винтовое соединение между алюминием и медью при помощи зажимов ЗВИ
Любой, кто когда-нибудь подключал люстру или светильник, наверняка уже встречался с такими винтовыми зажимами. ЗВИ подходят и в нашем случае:
- Очищаем провода от изоляции на половину длины клеммы.
- Вставляем очищенные концы в клеммник с противоположных сторон.
- Затягиваем винты. Важно не перетянуть, иначе болт может раздавить алюминиевый проводник.
Вставляя провода в клеммник, постарайтесь избежать соприкасания жил из разного металла.
К таким устройствам относятся популярные клеммники фирмы Wago. Уж сколько вокруг них копий поломано, а большинство электриков продолжают ими пользоваться, тем более, это не самый плохой вариант.
Компания производит специальные модели, которые комплектуются контактной пастой «Alu-plus». Она устраняет оксидную пленку в момент зажима и обеспечивает в последующем защиту от электролитической коррозии. Так что в нашем случае можно соединять алюминиевые и медные провода вместе без риска окисления в зоне контакта.
Определить модель с пастой просто – на упаковке нанесены литеры «Al Cu». Нас интересуют следующие серии:
- 2273-242; 2273-243; 2273-244; 2273-245; 2273-248.
- 773-302; 773- 304; 773-306; 773-308.
- 273-503.
- 224-111; 224-122.
Выбор модели зависит от условий применения. Количество подключаемых проводников, на которое рассчитана клемма, определяется по последней цифре индекса. Для сборки узла достаточно выполнить два простых действия:
- Снять с провода изоляцию на длину, которая указана на корпусе клеммника.
- Вставить каждую очищенную жилу в свое гнездо до упора. Наблюдать, зашел ли провод до конца, можно сквозь прозрачный корпус клеммы.
Такие клеммники производитель позиционирует как одноразовые, т.е за ненадобностью узла клеммы просто обрезают. Но мы не привыкли отступать – если потихоньку вращать провода в разные стороны, то они выходят из гнезда. К сожалению, часть пасты «Alu-plus» все-таки останется внутри клеммы, но ее можно купить отдельно.
Собственно, «орехом» этот зажим назвали электрики, поскольку внешне на него похож. На самом деле он называется «сжим ответвительный». Их часто можно встретить в этажных распредщитах. Там зажимы служат для отвода напряжения в квартиру от магистральной линии. Зная сечение провода, мы сможем грамотно подобрать типоразмер сжима, таблица поможет сделать это моментально.
Соединение проводников происходит так:
- Снять стопорные кольца и разобрать корпус «ореха».
- Зачистить проводники на длину контактной плашки.
- Вставить провода в пазы металлической плашки с разных сторон. Между медью и алюминием должна быть прокладка из металла, это исключит прямой контакт металлов.
- Теперь можно скручивать алюминиевые и медные провода внутри плашки, т.е. затягивать болты.
- Вставить соединение в корпус, и установить на место стопорные кольца.
Обычная скрутка, которую умеют делать с детства все без преувеличения. Но здесь медь нужно обработать свинцово-оловянным припоем, чтобы предотвратить ее прямой контакт с алюминием.
Скручивать необходимо с осторожностью, иначе алюминиевая жила сломается при чрезмерной нагрузке. Контактный узел тщательно изолируют, отлично с этим справляется термоусадочная трубка. Мягко говоря, метод слегка устаревший, но когда есть необходимость быстро обеспечить соединение, он вполне приемлем.
Итоги
Безусловно, здесь мы рассмотрели не все способы соединения проводов из меди и алюминия, а только самые доступные. Например, есть еще метод опрессовки с применением обжимных гильз. Никто не спорит, что он надежен и долговечен, но нуждается в наличии специального инструмента, который не всегда есть под рукой.
Правда, некоторые умудряются сделать обжим при помощи плоскогубцев или зубила и молотка, только о качестве контакта в этом случае говорить не приходится. Преимущество перечисленных технологий, прежде всего, в доступности и простоте реализации.
можно ли соединить провода между собой и как правильно это сделать
Любой кабель состоит из алюминиевых или медных токоведущих жил. Правилами устройства электроустановок обычная скрутка таких проводов категорически запрещается. Но случаются ситуации при монтаже, когда нет вариантов кроме, как соединить алюминиевый и медный провод. Подобных возможностей имеется немало. Остаётся лишь выбрать доступный и безопасный.
Электрохимическое разрушение металлов
Часто упоминается мнение о невозможности сочетания алюминия и меди. Это верно из анализа химической совместности металлов. В мире современных технологий можно встретить десятки сопряжений металлических пар.
Существует понятие разности электрохимических потенциалов, показатели которой сводятся в специальную справочную таблицу. Из неё по необходимости берут показатели и определяются с сочетаемостью:
- Медь — свинцово-оловянный припой 25 мВ.
- Алюминий — свинцово-оловянный припой 40 мВ.
- Медь — сталь 40 мВ.
- Алюминий — сталь 20 мВ.
- Медь — цинк 85 мВ.
Чтобы представлять происходящее, необходимо понимать реакции, в которые вступают электроды из различных металлов при соприкосновении.
При отсутствии влаги надёжность контакта неоспорима. Но идеальной обстановки не бывает. Влажность атмосферы всегда отрицательно сказывается на качестве соединений. Некий электрохимический потенциал имеет любой проводник. Это свойство на практике применяется в работе аккумуляторных батарей.
Попадая на контактирующие плоскости из различных соединений, вода создаёт короткозамкнутую гальванизированную среду. Один электропроводник начинает деформироваться. Разрушению подвергается также материал, из которого он производится.
Способы соединения проводов из разных металлов
Технологические правила допускают прямую связь разных металлических проводников с коэффициентом электрохимического потенциала свыше 0,6 милливольт. По табличным данным, для связки алюминия и меди он равняется 0,65 мВ, что делает такое сочетание недопустимым. Однако существуют способы корректной взаимосвязи различающихся проводов.
Соединение кабеля методом скручивания
Наиболее известный, но ненадёжный приём называется скруткой. Подобный способ не требует специальных навыков и лёгок для изготовления. По этим причинам он достаточно часто применяется. Перед тем как соединить алюминиевый провод с медным, нужно представить происходящее в подобном сочетании при температурных перепадах и осадках:
- В соединении имеется зазор.
- Повышенное сопротивление в точке связки.
- Нагрев.
- Окисление кабелей, разрушение контакта.
Для обеспечения безопасной взаимосвязи этот способ не подойдёт. Хотя если выполнить определённые операции, в отдельных случаях можно применить скрутку для соединения алюминиевого и медного провода:
- Жилы должны плотно навиваться друг на друга.
- Скрутку необходимо покрыть водостойкой мастикой для обеспечения дополнительной изоляции.
- Для снижения напряжённости кончики кабелей нужно облудить свинцовым припоем.
- Число оборотов в подобной связке не менее трёх для жил большого сечения, больше пяти, если сечение меньше одного квадрата.
Резьбовое соединение проводов
Подобный способ выполняется зажимом концов кабеля в болтовое крепление. Это самое надёжное соединение алюминиевых и медных проводов между собой. Оно гарантирует плотный контакт на весь период использования скрутки. Замена болтов различной длины даёт возможность объединять неограниченное число кабелей:
- Разного сечения.
- Многопроволочные о монолитные.
- С шайбами для исключения непосредственного касания медных и алюминиевых жил.
Порядок действий:
- Срезать изоляционное покрытие на необходимую для крепежа длину.
- Зашлифовать и обезжирить зачищенные участки. Многопроволочный кабель облудить. Жилы соединить с помощью резьбы через стальные шайбы.
- Туго затянуть гайку.
- Перед крайними шайбами помещаются амортизаторы для предотвращения пережимания и излома провода. При обжиме он распрямится и соединение зафиксируется.
Соединение разных кабелей клеммником
Сращивание кабелей через клеммные соединения получило в последние времена широкое распространение. Хотя по качеству контакта он уступает болтовому, неоспоримые достоинства тоже имеются:
- Провода соединяются в произвольном порядке.
- Нет необходимости изготавливать соединительные кольца и надевать наконечники.
- Конструктивные особенности клеммников не допускают замыкания проводов.
- Изолирование места контакта не требуется.
- Работы по подключению клеммных контактов просты.
Концы проводов оголяют приблизительно на пять миллиметров, вставляют в зажим и протягивают. Такой способ незаменим при соединении алюминиевых кабелей, жилы которых от многократных сгибов ломаются.
Ремонт повреждённых кабелей при помощи клеммников также оказывается единственно допустимым из-за малой длины проводов. После сращивания монтируется разветвительная коробка.
Из многочисленного соединительных приспособлений не последнее место занимают немецкие пружинные клеммники Ваго одноимённой фирмы. Они бывают как одноразовыми, так и с зажимом для неоднократного сращивания провода. Такие клеммники применяются при работе с однопроволочными проводами с сечением от полутора до двух с половиной квадрата из любых металлов в изолирующих коробах. По паспорту они рассчитаны на двадцать четыре ампера по нагрузке. Контакты обработаны особым составом для предотвращения окисления.
Это самые простые по способу применения устройства. Провод зачищается и с усилием вставляется в колодку. Фиксация надёжная. Достать провод возможно с хорошо приложенным усилием. Пружинный блок при этом разрушается и повторное применение невозможно, что представляет собой самый большой недостаток этой продукции.
Многоразовые клеммники Wago с оранжевым рычажком рассчитаны на применение проводов любого типа с площадью сечения до четырёх квадратных миллиметров и токи до тридцати четырёх ампер. Применяют многократно до полного износа.
Способ применения доступен любому. Зачищается изоляция на расстояние примерно десять миллиметров, рычаг поднимается, провод укладывается в канал и рычажок захлопывается. Соединение зафиксировано.
Клеммники Ваго — это эффективные приспособления для работ по монтажу электрических сетей. Они не требуют применения специальных инструментов, но достаточно дороги.
Монолитный способ соединения
Методика выполнения такого соединения аналогична резьбовому. В качестве крепёжного элемента используется заклёпка и особое приспособление — заклёпочник. Заклёпка представляет пустотелый стержень из алюминия, утолщённый с одной стороны. В него помещается проволочная шпилька со шляпкой. При прохождении через полость он создаёт с одной стороны утолщение. Затем шпилька отламывается, формируя заклёпку.
Если не учитывать цену заклёпочника, это способ контакта становится самым доступным не считая скручивания. Минус такого контакта — одноразовость и невозможность разъединения при ошибочном выполнении работы.
Применение особых медных гильз будет ещё одним способом неразъемного объединения проводников. Они производятся различных размеров, для каждого сечения кабеля свой. В них продевают оголённые концы проводов и обжимают специальными клещами. Этот метод самый компактный наравне со скруткой.
Соединение проводов пайкой
Если имеется желание, то разнородные провода можно спаивать. Этот метод должен учитывать определённые технологические особенности. До того как правильно соединить провода, алюминий и медь надо подготовить к пайке. Медь особых ухищрений не потребует. Другое дело алюминиевый провод. На его поверхности под воздействием окружающего воздуха образуется оксидная плёнка — амальгама. Она сопротивляется химическому воздействию и припой к ней не пристаёт.
Для её нейтрализации придётся изготовить несложное приспособление. Зачищается кончик алюминиевого провода и обрабатывается раствором медного купороса. Берётся батарейка ина её минус крепится этот проводник. Медный провод закрепляется на плюсе одним концом, а вторым окунается в тот же раствор. По истечении определённого интервала времени алюминий покроется медным налётом и станет доступен для пайки.
Специфика соединений при наружном монтаже
Электрические соединения в условиях монтажа на открытом воздухе подвергаются воздействию различных погодных факторов. Требования к изоляции более жёсткие. В целях предотвращения замыкания используется зажимный комплект Орех.
В его пластмассовой оболочке размещены металлические зажимы, в которых осуществляется соединение проводов путём затягивания винтов. Половинки корпуса плотно сжимаются винтами или пружинными кольцами. Такой кокон гарантирует защиту от внешних колебаний погоды. Это довольно крупногабаритное соединение, но в условиях уличного размещения это не критично.
Алюминиевые косички для проводов — что вы должны знать
Алюминиевые кабельные переходники предохраняют от риска пожара в домах, где домов с алюминиевой проводкой показывают признаки отказа и перегрева в точках подключения.
Алюминиевая проводка широко использовалась в Канаде с середины 1960-х до 1970-х годов. Его предпочитали медной проводке, потому что он хорошо проводил электричество и был дешевле в то время. В некоторых домах все еще используется алюминий или комбинация алюминия и меди.
Алюминиевые кабельные переходники устраняют потенциальную проблему перегрева, которая возникает из-за слабых соединений и / или использования несовместимых устройств.
Что такое «косички» алюминиевой проводки?Соединение проводами Алюминиевая проводка подразумевает сращивание короткого отрезка медного провода с алюминиевым проводом, а затем подсоединение медного провода к электрическому устройству, одобренному для медного соединения.
Необходимо использовать соответствующие соединители — одобренные для соединений меди с алюминием — и антиоксидантные соединения.
Антиоксидантный состав используется для предотвращения коррозии алюминия. Алюминий со временем склонен к окислению.
Поскольку он сжимается и расширяется больше, чем медь, это также может привести к ослаблению соединения.
Ослабленные или корродированные соединения увеличивают электрическое сопротивление, которое может излучать достаточно тепла, чтобы расплавить арматуру и изоляцию.
Несоответствующие устройства и фитинги также могут вызвать перегрев.
Плохое соединение также создает риск искрения, которое может воспламенить близлежащий горючий материал, включая изоляцию стен, саму изоляцию проводов и обои.
Безопасно ли разводить алюминиевую проводку?Алюминиевые кабельные переходники сделают ваш дом более безопасным, если их установит профессиональный электрик. Тем не менее, попытка самодела соединить алюминиевую проводку может только усугубить ситуацию.
Чтобы соединения были безопасными и выполняли свою работу должным образом, необходимы специальные знания и пристальное внимание к деталям.
Алюминий мягче меди, поэтому требуется тщательный уход, чтобы избежать повреждений, таких как зазубрины, порезы или микротрещины, которые могут вызвать перегрев.Для работы с алюминиевой проводкой, в том числе с алюминиевыми косичками, требуются специальные методы.
Например, антиоксидантный состав является проводящим, и его нужно использовать экономно, удаляя любые лишние вещества. А если в существующей розетке недостаточно места, может потребоваться новая надставка для установки на поверхность для новых разъемов.
Плетение Алюминиевая проводка является безопасным, если выполнены правильные клеммы и соединения — без повреждения провода — и из материалов, одобренных Канадским электротехническим кодексом .
Алюминиевые кабельные переходники, одобренные Управлением по электробезопасности, являются наиболее распространенным решением для обеспечения безопасности алюминиевой проводки.
Как узнать, есть ли в моем доме алюминиевая проводка?По оценкам, более 450 000 домов в Канаде имеют алюминиевую проводку.
Если вы не уверены, есть ли в вашем доме алюминиевая проводка, вы можете проверить наличие определенной маркировки на кабелях между открытыми балками пола, в подвале или на чердаке или на электрической панели обслуживания.
Если алюминиевая проводка была проложена в вашем доме до мая 1977 года, то кабели будут помечены как АЛЮМИНИЙ, АЛЮМИНИЙ или АЛЮМИНИЙ, по крайней мере, каждые 12 дюймов.
Если проводка была установлена после мая 1977 года, она может быть помечена как ALUMINIUM ACM, ALUM ACM или AL ACM.
Управление по электробезопасности Британской Колумбии сообщает, что признаки проблемы с алюминиевой проводкой включают:
Обогрев лицевых панелей на розетках или выключателях.
Неприятный запах возле выключателей или розеток.
Постоянное мерцание огней.
Необычные статические помехи от телевизора или радио.
Не ждите признаков перегрева соединения или предупреждающего знака дуги внутри переключателей и розеток.
Алюминиевая проводка также может быть опасной без каких-либо заметных признаков, поэтому Управление по электробезопасности настоятельно рекомендует устранить опасность, заменив оригинальные электрические устройства на одобренные алюминием, или установив алюминиевые кабельные выводы .
Также рекомендуется проверять алюминиевые системы электропроводки каждые четыре или пять лет.
Вопросы безопасности при подключении алюминиевых проводовОсновной причиной электрических пожаров в Канаде является неисправная проводка, и считается, что опасность возгорания намного выше в домах с алюминиевой проводкой.
Например:
Международная ассоциация сертифицированных домашних инспекторов утверждает, что несколько аспектов алюминия делают его потенциально опасным как проводник.
Компания Square One Insurance Services, штаб-квартира которой расположена в Ванкувере, сообщает, что там, где в домах совмещена алюминиевая и медная проводка, при отсутствии правильных разъемов возникает чрезвычайная опасность.
Управление по электробезопасности сообщило в июне 2019 года, что опасения по поводу безопасности алюминиевой проводки усиливаются.
Из-за потенциальной опасности возгорания вам может быть трудно застраховать свой дом, если в нем есть алюминиевая проводка.
Зачем вам нужен лицензированный электрик для монтажа алюминиевых проводовПигтейл Алюминиевая разводка представляет собой популярную альтернативу более дорогостоящему варианту полной замены разводки.
Управление по безопасности Британской Колумбии сообщает, что для прокладки алюминиевой проводки необходим лицензированный электрик, чтобы избежать дальнейших проблем, убедившись, что все соединения выполнены правильно.
Квалифицированный электрик может сделать ваш дом более безопасным, установив алюминиевые кабельные переходники , которые соответствуют всем правилам и нормам безопасности. Например, правильное соединение между медными и алюминиевыми проводами важно, чтобы избежать разъединения соединения.
Электротехнический подрядчик, имеющий опыт ремонта алюминиевой проводки, обладающий опытом в специальных методах, необходимых для работы с алюминиевой проводкой и ее ремонта, должен проверить электрические соединения, и при обнаружении проблем поврежденный алюминиевый провод должен быть отрезан, чтобы удалить поврежденный провод, а затем сделан необходимый ремонт.
Electric — Подключение алюминиевой проводки 6 калибра к меди 10 калибра с помощью AlumiConn
Разделение прядей №6 для установки на два выступа №10
Нет, так разрезать провода — незаконно. Помимо отказа на 110.12 «аккуратно и качественно», это также параллельное (не допускается без специального оборудования) и 110.3b «использование продукта, несовместимого с его маркировкой / инструкциями».
Вам нужен наконечник разъема №6. Выглядит как Alumiconn, но имеет 6-е место.Его легко найти в любом подходящем месте электроснабжения, в Home Depot его, конечно же, не будет.
В этой коробке много ошибок.
Ого! Нельзя повесить на нейтральный провод одновременно нейтраль и землю прибора!
У вас есть 4-проводное соединение с панелью, обратите внимание на большой алюминиевый провод заземления. Вы не можете комбинировать нейтраль и землю нигде (кроме эквипотенциального соединения NG на главной панели). Так что трехстороннее соединение нейтраль-нейтраль-земля предназначено для птиц и должно быть выполнено.
Я бы посоветовал купить дополнительную шину заземления за 4 доллара с проводом №6 (который сам по себе является алюминиевым, поэтому совместим как с медным, так и с алюминиевым проводом). Отрежьте все пустоты, кроме трех, и монтажную проушину, установите монтажную проушину в отверстие под винт № 10-32 в распределительной коробке и поместите два заземляющих провода в две полости. Решено!
Коробка слишком мала
Следуйте советам ThreePhaseEel относительно коробки 6x6x4 (144 c.i.), которая действительно будет удобной! Если вы не можете снять старую коробку, поставьте на нее удлинительную коробку 4×4 — выглядит как эта коробка, но с открытой спинкой.Я не использую выбивные отверстия на коробках расширения.
Кабелепровод FMC требует надлежащего монтажа.
Провода не должны быть помечены лентой этих цветов, если только ваше соединение не подключено к трехфазной схеме «треугольник». Также вам не разрешается изменять горячие точки, чтобы они были нейтральными. Нейтраль должна быть белого цвета. Остальные провода могут быть красными, черными или синими; это все настоящие горячие цвета.
Эту коробку нужно прикрутить к чему-нибудь
Не плюхается.
Не используйте здесь проволочные гайки и никогда не склеивайте проволочные гайки.
Проволочные гайки ненадежны с алюминиевой проволокой. Это должны быть подходящие соединители с наконечниками (например, алюминиевые, но рассчитанные на провод №6).
Никогда не склеивайте проволочную гайку. Откажитесь заклеивать их лентой, затем дайте гайкам «испытание на растяжение», удерживая гайку и потянув за каждый провод по очереди. Провал теста на отрыв означает плохое соединение, которое приведет к возникновению дуги . Приклеивание ленты скрывает этот важный предупреждающий знак.
Сделайте ленточные гайки, которые держат одиночный провод; они не предназначены для этого и там не работают.
электрических — Следует ли нам перемонтировать или соединить алюминиевую проводку в нашей квартире?
электрический — Следует ли нам перемонтировать или соединить алюминиевую проводку в нашей квартире? — Обмен стеками товаров для домаСеть обмена стеков
Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange- 0
- +0
- Авторизоваться Зарегистрироваться
Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 51к раз
Мы приобрели многоквартирный дом, построенный в 1975 году.Инспектор обратил внимание на опасность алюминиевой проводки. Так как у нас очень мало знаний об этой области, мы задавались вопросом, следует ли перемонтировать все место или можно просто установить косичку для электрика? Не могли бы вы помочь? Мы просто хотим обеспечить нашу безопасность.
Machavity17.1k55 золотых знаков3535 серебряных знаков6868 бронзовых знаков
Создан 13 авг.
Ольга Ольга6111 золотой знак11 серебряных знаков22 бронзовых знака
2Алюминиевая проводка не является пожароопасным, как думают люди.На самом деле это совершенно безопасно, и исследования показали, что повышенная вероятность возгорания возникает только при неправильной установке. Обычно это означает, что подрядчики используют розетки или устройства, не рассчитанные на алюминий. Это действительно приводит к тому, что провод в конечном итоге перегревается при контакте и расширяется / сжимается так много раз, что становится хрупким и может закоротить.
Алюминий пигтейл вполне приемлем. Ваш электрик просто подойдет к каждой розетке и соединит алюминий с помощью короткой медной жилы с помощью соединителя для проводов из алюминия / меди (обычно они фиолетовые для идентификации).Это, наверное, лучшее решение для фонарей и других «не» розеток. Для розеток вы можете использовать косичку или просто подключить розетку с номиналом Al / Cu.
Однако в вашем местном строительном кодексе могут быть оговорки — у меня все в порядке с розетками с правильной оценкой. Я читал в других местах, что им требуются косички, и я читал в других местах (округ, управляемый электриками), что они требуют повторного монтажа.
Создан 13 авг.
DMooreDMoore43.1k1414 золотых знаков6969 серебряных знаков168168 бронзовых знаков
6Как и все, ПРОВЕРЬТЕ МЕСТНЫЕ КОДЫ. Я работаю на подрядчика по электрике во Флориде. В настоящее время у нас есть контракт с поселком таунхаусов, насчитывающим более 200 единиц, построенных в 70-х годах из алюминиевого провода. В нашем случае и в соответствии с нашим кодексом мы заменяем ВСЕ розетки и переключатели на медные.Все розетки должны быть «устойчивыми» к взлому, и требуются GFI. По крайней мере, один предусмотрен в ванной, если вторая ванная комната находится на том же этаже, она питается от первой. (Применяются стороны нагрузки и линии) и по крайней мере один на кухне (опять же, первый на домашнем участке от панели выключателя) и любые внешние розетки (если они не защищены выключателем GFI). Мы используем пурпурный AlumiConns с антиоксидантным составом Noalox и медные свинцовые хвосты 14-го размера. Мы также должны добавить заземляющий провод к переключателям.В среднем вам понадобится 2 двух порта (2 отверстия с винтами) на однополюсный коммутатор, 3 двух порта на трехходовой и 4 двух порта на четырехходовой, 4 двух порта на GFI, 2 трех порта на обычную розетку и 1 трех порт и 2 двух порта на коммутируемую розетку.
Создан 10 дек.
Мой дом 1974 года постройки, алюминиевая проводка.Спустя 45 лет я только что добавил декоративные вилки и выключатели, состоящие только из меди, используя для их подключения метод пигтейла и антиоксидантного соединения. Интересно то, что все старые вилки и переключатели были только медными и крепились непосредственно к алюминиевому проводу. Я не обнаружил ни одного из соединений, которые показали бы какие-либо признаки износа, окисления или проблем с нагревом. Может ли это быть еще одной фантазией обрабатывающей промышленности по продаже большего количества продукции по более высокой цене.
Создан 10 дек.
3 Обмен стеклами товаров для дома лучше всего работает с включенным JavaScriptВаша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
AlumiConn: самый экономичный способ соединения алюминия с медным проводом
AlumiConn Алюминий с медными наконечниками: самый экономичный способ соединения алюминия с медным проводом
Из-за внезапного роста цен на медь между серединой 1960-1970-х годов алюминиевая проволока широко использовалась в Соединенных Штатах.Если ваш дом был построен в тот период времени, вполне вероятно, что в вашем доме была алюминиевая проводка. После того, как цена на медь снизилась, она снова стала стандартным проводом, используемым в жилых районах. Для домов, построенных после 70-х годов, скорее всего, использовался медный провод.
Шаг первый: электрические провода обычно открываются на чердаке, в подвальном помещении или на электрической панели. Найдите слово «алюминий» или обозначение его элемента «AL» на пластиковой оболочке провода.
Шаг второй: Если рынок не виден, проследите за проводом, пока не найдете место, где металл открыт и не скрыт изолирующей оболочкой.Провод AL часто имитирует металлический серый цвет алюминия, что упрощает их идентификацию.
Опасность алюминиевого материала заключается в том, что он менее проводящий, чем медь. Это означает, что для обеспечения того же электричества, что и медная проводка, требуется больше алюминия. По мере того, как вы продолжаете добавлять в свой дом бытовую технику и электронику, вы экспоненциально увеличиваете вероятность перегрева алюминиевой проводки. Перегрев проводки может в конечном итоге привести к возгоранию электрического тока. По этой причине во многих домах провода «AL» уже заменены на медные.Вот предупреждающие сигналы, указывающие на то, что у вас могут быть проблемы с проводкой.
Не ждите, пока не станет слишком поздно.
Проблема в том, что выход из строя алюминиевого провода происходит медленно в течение длительного периода времени, поэтому легко не заметить признаки возникновения проблем.
Согласно CPSC, изменение электропроводки всего дома или здания будет наиболее тщательным и постоянным решением. Хотя это наиболее подробное решение проблемы с проводкой, затраты электрика на ремонт вашего дома могут составлять от 200 до 500 долларов за розетку и переключение в зависимости от региона, в котором вы живете.
Если потребуется новая электрическая панель, она может стоить от 1000 до 3000 долларов. Добавьте еще медь на сумму 1000–2000 долларов, а также стоимость разрешения от вашего местного правительства. Проект по ремонту электропроводки может обойтись вам в 15000 долларов за дом площадью 2100 квадратных футов. Хотя проблемы с проводкой наверняка будут устранены, для большинства людей это не самое практичное решение.
Почему переход AlumiConn из алюминия в медные наконечники является наиболее экономичным способом?
Обжим COPALUM будет стоить от 12 до 15 долларов за провод.Одним из ключевых недостатков обжима COPALUM является то, что его может установить только сертифицированный специалист COPALUM. Эти специалисты могут быть недоступны в зависимости от того, где вы живете. Несмотря на дешевизну, COPALUM Crimp — сложный вариант для людей за пределами зоны обслуживания COPALUM.
Проушина AlumiConn обойдется вам всего в 2,70 доллара за соединение. Его может установить любой, кто разбирается в электротехнике. В проушине AlumiConn используются компрессионные винты, и в ней может быть до трех портов, что упрощает процесс подключения пигтейлов.Они также гибкие, поскольку их можно использовать для соединений алюминия с медью, алюминия с алюминием и меди с медью. Еще одним преимуществом является его устойчивость к ржавчине для более долговечных соединений. Благодаря простому процессу установки и низкой стоимости ремонта алюминиевой проводки, это, безусловно, самый экономичный способ решения проблем с электропроводкой в вашем здании. Вдобавок ко всему, наконечники AlumiConn внесены в список UL, поэтому вы можете быть уверены, что эти продукты безопасны в использовании.
Хотя соединители AlumiConn довольно просты в установке, рекомендуется сначала проконсультироваться с местным электриком, прежде чем вы беретесь за проект самостоятельно.Вы также можете использовать образовательные ресурсы, чтобы узнать о разводке косичек для будущих проектов.
Будьте активны и не ждите, пока станет слишком поздно!
Как вы устанавливаете новый диммер? Поделитесь с нами своим процессом сегодня!
Добавьте темы блога, о которых хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!
Проблемы с электричеством из алюминия и медных проводов | Руководства по дому
Фред Деккер Обновлено 22 февраля 2021 г.
Алюминий и медь — два лучших проводника электричества, поэтому неудивительно, что они оба использовались для домашней электропроводки.Медь остается золотым стандартом (так сказать) для электрических проводов, но примерно десять лет, начиная с середины 60-х годов, алюминиевая проводка также была популярным вариантом. В домах того года изготовления вина может все еще быть полностью алюминиевая проводка или смесь меди и алюминия. Наличие обоих типов проводки в одном доме может представлять проблему или, как это ни парадоксально, решение одной из них.
Плюсы и минусы Aluminium Wiring
Цена на большинство товаров растет и падает в зависимости от колебаний спроса и предложения, и медь не исключение.В течение 1960-х годов цена на медь резко выросла, и экономные строители обратились к алюминию в качестве альтернативы. Это был почти такой же хороший проводник, он был физически легче — большое преимущество для электриков, тащащих катушки с этим материалом — и он был значительно дешевле.
У него также было несколько заметных недостатков. Алюминиевая проводка должна быть толще, чем медная, чтобы безопасно пропускать такое же количество тока, а также она мягче и ее легче повредить. Что еще более важно, в отличие от меди, открытый алюминий теряет проводимость при окислении.Электрическое сопротивление создает тепло (так работают электроплиты), так что это плохо. Кроме того, алюминий расширяется и сжимается больше, чем медь, при нагревании и охлаждении. Со временем это может привести к ослаблению соединений и возникновению дуги. Это тоже плохо.
После ряда пожаров в 1974 году Комиссия по безопасности потребительских товаров США (CPSC) выпустила знаменательное заявление, в котором алюминиевая проволока определена как потенциальная опасность возгорания. На тот момент CPSC подсчитал, что за предыдущее десятилетие около двух миллионов домов было построено с использованием алюминиевой проводки.Он так и не исчез полностью, но больше не используется в доме. Дома с существующей алюминиевой проволокой были «заморожены», поэтому домовладельцы все еще должны знать об этом.
Если у вас алюминиевая проводка
Если ваш дом был построен между серединой 60-х и серединой 70-х годов, в нем может быть алюминиевая проводка. Если с тех пор он был увеличен или частично отремонтирован, он также может содержать смесь алюминия и медной проволоки. Самая большая потенциальная проблема в этих домах — ненадежные или поврежденные соединения внутри выключателей или электрических розеток.Они подвергаются мелкомасштабным физическим движениям каждый раз, когда используются, что — в сочетании с тенденцией алюминия к ослаблению соединений со временем — делает их потенциальной опасностью.
На сайте Family Handyman представлен ряд тревожных симптомов проблем с электричеством. Если вы иногда замечаете «горячий» запах, например, от перегрева электронного оборудования, это признак потенциальной опасности. То же самое можно сказать о выключателе или электрической розетке, которые горячие на ощупь или имеют видимое плавление или изменение цвета.Менее тревожным симптомом является периодическое мерцание лампочек, которое не соответствует «включению» прибора. Если вы видите какой-либо из этих признаков, не исследуйте и не пытайтесь отремонтировать самостоятельно. Вместо этого вызовите квалифицированного электрика.
Если ваш дом подходит по возрасту, чтобы, возможно, содержать алюминиевую проводку, но вы не видите никаких симптомов, стоит исключить эту возможность для вашего собственного душевного спокойствия (кроме того, BobVila.com указывает, что это может ограничить вашу способность перепродавать дом). Если перед покупкой вы провели осмотр дома, обычно упоминали бы алюминиевую проводку.Вы также можете нанять электрика, чтобы проверить, есть ли в вашем доме алюминий.
Алюминиевая и медная проводка вместе
Есть несколько способов смешивания алюминиевой и медной проводки в вашем доме. Если бы была построена пристройка или был проведен значительный ремонт, вероятно, использовалась бы медная проводка. Пока они хранятся отдельно, это не проблема. Однако, если медная и алюминиевая проводка соединяется вместе с помощью простого винтового соединения, это представляет дополнительную опасность из-за их разного диаметра и разной скорости расширения при нагревании и охлаждении.
Использование алюминиевой проводки с переключателями, розетками или электрическими коробками, предназначенными для меди, также может быть проблемой, потому что они плохо приспособлены к увеличенному диаметру алюминиевой проводки. Как ни парадоксально, соединение меди с алюминиевой проволокой — если все сделано правильно — также является обычным подходом к восстановлению.
Ремонт алюминиевой проводки
Самая тщательная корректирующая мера для домов с алюминиевой проводкой — полностью заменить ее на медную. Это редко бывает практичным вариантом, если вы уже не делаете полный ремонт и не заложили в бюджет такой уровень затрат.Если вы ищете действенные меры по более разумной цене, есть несколько вариантов.
One предназначен для замены существующих электрических коробок, выключателей и розеток на эквиваленты, предназначенные для использования с алюминиевой проводкой. Другой вариант — безопасно соединить кусок меди с концом алюминиевой проводки и использовать медную часть для подключения к розеткам и переключателям.
Согласно The Family Handyman, есть два подходящих метода для этого.В одном из них используются соединители COPALUM, обжимные соединители для тяжелых условий эксплуатации, для которых требуется специальный инструмент и сертифицированный установщик. Другой требует навинчивания разъема, который может быть установлен любым лицензированным электриком, хотя, опять же, установщик должен позаботиться о том, чтобы затянуть винты «точно так же», чтобы не деформировать более мягкий алюминиевый провод. Вам могут понадобиться электрические коробки большего размера, чтобы освободить место для разъемов.
Электрические соединители из алюминия и меди
ПРОВОД РАБОТАЕТ, ПОДКЛЮЧЕНИЯ ЕСТЬ ПРОБЛЕМА
Алюминиевый провод хорошо проводит электричество (хотя вам нужно использовать провод на размер больше, чем медный, для той же электрической нагрузки) и может выполнять ту же работу за меньшие деньги.Так что недолго его использовали в домах для штатной проводки. Затем наступил «кризис алюминиевой проводки», который на самом деле был связан не столько с самим проводом, сколько с его подключением к арматуре или другим проводам. Алюминиевая проводка может быть совершенно безопасной, если вы используете правильные выключатели и розетки и примете особые меры предосторожности при подключении к медному проводу.
ДВЕ ПРОБЛЕМЫ ДЛЯ РЕШЕНИЯ
Две проблемы заключаются в том, что алюминиевый провод расширяется и сжимается при изменении температуры, как и медный провод, но алюминий имеет тенденцию терять свою круглую форму и становиться овальным, тогда как медь сохраняет свою первоначальную форму и размер.Таким образом, при многих циклах расширения и сжатия алюминиевая проволока расплющивается и может ослабнуть под головками обычных винтов, вызывая искрение. Вторая проблема заключается в том, что оболочка провода может окисляться, снижая его электропроводность, особенно при соединении алюминиевого провода с медным.
Для первой проблемы , каждый раз, когда алюминиевый провод вообще подключается к какому-либо приспособлению, это должно быть приспособление, предназначенное для алюминиевого провода — на нем будет напечатана индикация «Al» или «Alu». выключатель или розетку.В этих приспособлениях используются алюминиевые винты, а не латунные. Чтобы избежать необходимости всегда покупать специальные приспособления, многие люди добавляют короткий медный провод к концу алюминиевого провода (мы называем его косичкой), который затем позволяет прикрепить медный провод к любому приспособлению. Но стык между медной и алюминиевой проволокой стал предметом споров.
МНОГИЕ ОСПОРЯЮТ БЕЗОПАСНОСТЬ УТВЕРЖДЕННЫХ ФИОЛЕТОВЫХ ВИНТОВ
Вторая проблема заключается в том, что официально, согласно CSA в Канаде и UL в Штатах, если вы используете утвержденный скрученный соединитель алюминий-медь, который включает кремы с антиоксидантами, все будет в порядке.Но одна группа по домашнему контролю (www. Inspectapedia.com) убедила Комиссию по безопасности потребительских товаров США (агентство по надзору за потребителями федерального правительства США) публично заявить, что эти разъемы в лучшем случае являются временным решением. Тем не менее, они все еще официально одобрены как в США, так и в Канаде. Компании, которые продают разъемы, стараются сделать все так, чтобы все выглядело проще, поэтому они даже дошли до того, что заявили, что вам не нужно скручивать провода вместе, прежде чем надевать разъем. Для меня это срезание углов, которые нельзя срезать.
Если между алюминиевой и медной парой проводов отсутствует отличный электрический контакт из-за того, что они плотно скручены и покрыты антиоксидантным кремом, чтобы гарантировать, что поверхность алюминия не теряет свою проводимость, тогда электричество проходит по пути. наименьшего сопротивления, которым является спиральная резьба внутри соединителя. Но эта спиральная нить недостаточно велика, чтобы пропускать большой ток, и на вышеуказанном веб-сайте показаны реальные примеры этого спирального нагрева докрасна, и весь соединитель загорелся.
СИЛОВОЙ ОБЖИМ ДЛЯ ОБЕСПЕЧЕНИЯ КОНТАКТА МЕЖДУ МЕДНЫМИ И АЛЮМИНИЕВЫМИ ПРОВОДАМИ
По словам этих защитников безопасности, был только один способ иметь отказоустойчивое соединение алюминия с медью для гибкого провода, и это был специальный обжимной соединитель с тяжелым кольцом, которое прижимается к двум проводам тоннами. силы в специальном сверхмощном обжиме — вся система называется CopAlum crimps. Их производит только одна компания. Лишь несколько электриков удосужились пройти необходимый курс обучения, который позволил бы им арендовать необходимый обжимной инструмент (это для вас контроль качества), но их можно найти даже в Канаде.Чтобы узнать, есть ли в вашем регионе сертифицированный электрик AMP, позвоните в компанию TYVCO в США по телефону 800-722-1111. Я позвонил в декабре 2013 года, чтобы узнать, что на тот момент во всей Канаде было всего три сертифицированных электрика AMP — они были бы лучшими из тех, кого вы можете получить.
В 2011 году Агентство по защите прав потребителей США, которое сообщило об использовании фиолетовых поворотных соединителей, одобрило вторую систему, AlumiConn , в которой используются винты вместо мощного обжимного инструмента, но требуется измерение крутящего момента. по заворачиванию шурупов.Динамометрическая отвертка обеспечивает достаточную, но не чрезмерную затяжку крепежных элементов. Так что, если у вас нет сертифицированного электрика AMP в вашем районе, вы можете уговорить своего местного электрика изучить и получить его. Король инноваций.
ПРЕДОСТЕРЕЖЕНИЯ ПРИ ВРЕМЕННОМ ИСПОЛЬЗОВАНИИ ФИОЛЕТОВЫХ КОННЕКТОРОВ
Если вы используете поворотные соединители, считайте их временными.Лучше всего использовать крем-антиоксидант в качестве смазки вместе с влажной / сухой наждачной бумагой, чтобы соскрести любое невидимое окисление с алюминиевой проволоки, оставив ее покрытой кремом во время и после всего процесса, чтобы предотвратить окисление опять таки. Это обеспечивает максимальный электрический поток из алюминиевого провода. Затем плотно скрутите медный и алюминиевый провода плоскогубцами. Затем нанесите соединитель, используя уже залитый кремом, или заправив его самостоятельно.Крем защитит вашу чистку от окисления, а скрученный соединитель просто скрепит провода, не неся электрическую нагрузку. Для получения интересных сведений о соединителях и даже о различных антиоксидантных кремах, торговых марках и многом другом посетите веб-сайт «www.inspectapedia.com/aluminium/aluminium.htm».
ПРЕРЫВАТЕЛИ ДУГОВОГО ОТКАЗА МОГУТ ПРЕДОТВРАТИТЬ ПОЖАР
Еще одна вещь, которую можно сделать для алюминиевой проводки или, если на то пошло, любой проводки, — это установить новые «прерыватели дугового замыкания» на панели питания.Эти устройства одновременно являются выключателями и специальными детекторами «искры», которые отключат любую линию, в которой есть искры. Это решит некоторые проблемы с алюминием, особенно те, которые вызваны ослабленными винтами. Это не остановит нагрев неправильно установленного или неправильно установленного скрученного разъема, но как только провода начнут искриться, это отключит питание проблемы.
ПРЕРЫВАТЕЛИ ДУГОВОГО ОТКАЗА НУЖНЫ СОБСТВЕННЫЕ ЦЕПИ
Я получил этот вопрос от Джоуи: «Вы сказали использовать прерыватель дуги на алюминиевой проводной цепи, и у меня есть вопрос.Поскольку дуговое замыкание должно иметь выделенную цепь и собственную нейтраль, это не сработает в доме, построенном с использованием алюминиевого провода, если только они не подключили его в соответствии с тем, как мы сейчас проводим проводку с домашними трассами и не общей нейтралью. провод. Так как бы это работало просто любопытно ».
Я люблю вопросы, которые заставляют меня немного узнать историю строительной науки. Во времена алюминиевой проводки общие нейтрали принимались в ограниченных известных схемах освещения, а в современной проводке есть только один случай, когда общие нейтрали использовались, и это было в кухонной раздельной розетке, но даже для этого теперь требуется два обратных провода.Так что отказ от общих нейтралов не новость в кодексе. Конечно, как профессионалы, так и домашние мастера, как правило, игнорировали кодекс запрета на общие нейтралы, прошлые и настоящие, а также последствия этой практики для здоровья.
Общие нейтрали, для тех, кто не знает, это места, где белые обратные провода соединяются вместе от двух или более разных цепей — двух или более разных предохранителей или прерывателей. Кажется, что все работает, но электричество всегда будет идти по пути наименьшего сопротивления, поэтому вместо того, чтобы электричество выходило из цепи и возвращалось в ту же цепь по двум полностью параллельным и близким друг к другу проводам, обратный ток равен часто на совершенно другом маршруте, вероятно, выбирая другой маршрут через дом.Все электрические токи создают низкочастотное электромагнитное излучение, но два провода в единой оболочке, расположенные рядом друг с другом, уравновешивают друг друга. Когда электричество идет в дом по одному проводу и обратно в коробку по совершенно другой нейтрали цепи, оба провода создают электромагнитное излучение, которое не гаснет. Специалисты в этой области оценивают, что до 80% новостроек имеют такие ошибки с проводкой — сено, вещи работают, а инспекторам это, похоже, наплевать, так зачем волноваться? Что ж — это может повлиять на здоровье человека.Поищите информацию об электромагнитном излучении на этом сайте, чтобы узнать больше о проблеме со здоровьем. Д-р Поль Эру из Университета Макгилла поделился своей работой в отчете BioInitiative за 2012 год, на который ссылается ссылка выше, показывая хромосомное повреждение в клетках человека, вызванное низким уровнем излучения 60 Гц — и это именно то, что генерируется паразитными токами заземления в наших домах .
Итак, независимо от вопроса о дуговом выключателе, если у вас есть старые алюминиевые или новые медные общие нейтрали, которые создают паразитные токи заземления, вам необходимо отремонтировать проводку.Иногда это так же просто, как отделить все эти белые провода друг от друга. Для получения более подробной информации обратитесь к книге Карла Райли «Отслеживание ЭМП в электропроводке и заземлении зданий».
Прерыватель дугового замыкания не нуждается в общих нейтралах для правильного измерения и определения искрообразования. Некоторые люди утверждают, что они просто не работают — и это может быть одной из причин, почему эта установка не работает. Поэтому, если вы не хотите менять все алюминиевые провода, используйте дугогасительные выключатели после сортировки общих нейтралей.В худшем случае повторно подключите весь дом — и есть много причин для того, чтобы следовать коду.
Перейдите по этой ссылке, чтобы получить дополнительные вопросы от людей, которые все еще беспокоятся об алюминиевой проводке.
Щелкните здесь, чтобы получить информацию о ЗАКОННОСТИ ВЫПОЛНЕНИЯ ЭЛЕКТРИЧЕСКИХ РАБОТ СВОИМИ РУКАМИ.
Алюминиевые наконечники с медным покрытием — журнал IAEI
Время чтения: 2 минутыВ. Раздел 110.14 в NEC 2020 был изменен, чтобы уточнить, что медь и плакированный медью алюминий не считаются разными металлами в клеммах или соединительных разъемах, где происходит физический контакт.Какие типы разъемов сертифицированы (внесены в список) для заделки алюминиевых проводников с медным покрытием?
A. Несмотря на то, что они сконструированы по-разному, медные проводники и алюминиевые проводники, плакированные медью, не считаются разнородными металлами для оконцовки проводов, поскольку медь используется для внешней оболочки обоих проводов. Медные жилы представляют собой сплошные медные жилы, а алюминиевые жилы, плакированные медью, имеют алюминиевый сердечник, покрытый медью. Поверхность каждого типа проводника — медь, что важно для концевых заделок.Однако алюминиевые проводники с медным покрытием имеют алюминиевый сердечник, поэтому они имеют такую же допустимую нагрузку, что и алюминиевый провод. Неверно предполагать, что соединители проводов, подходящие только для меди («CU»), могут использоваться для заделки алюминиевых проводников с медным покрытием. Соединители проводов, используемые для соединения алюминиевых проводов, плакированных медью, с медными проводниками, должны быть рассчитаны на соединения меди и алюминия («CU-AL» или «AL-CU») или рассчитаны на соединение меди с алюминием, смешанные (оканчивающиеся одним и тем же витым концом). разъем) и в прямом физическом контакте.
Для получения информации о заделке алюминиевых проводников с медным покрытием в распределительном и управляющем оборудовании см. Информацию в руководстве по электрическому оборудованию для использования в обычных условиях (AALZ) на изделии UL iQ TM (UL.com/piq).
В справочной информации для AALZ под заголовком Распределительное и управляющее оборудование указано:
Некоторые клеммы подходят для использования только с медным проводом. Если можно или нужно использовать алюминиевый или покрытый медью алюминиевый провод (некоторые обжимные клеммы могут быть сертифицированы только для алюминиевого провода), для обозначения этого есть маркировка.Такая маркировка должна быть независимой от какой-либо маркировки на клеммных соединителях, например, на схеме подключения или в другом видимом месте. Маркировка может быть в сокращенной форме, например «AL-CU».
Алюминиевые проводники с медным покрытием — Алюминиевые проводники с медным покрытием должны соответствовать требованиям по допустимой нагрузке, применимым к алюминиевым проводам.
Медные гибкие провода — Медные гибкие провода могут использоваться с алюминиевыми или покрытыми медью алюминиевыми подводящими проводами в сухих местах, если:
Сварочные устройства сертифицированы для использования при соединении меди с алюминием,
Имеется достаточно места для проводки, и
Средства, предусмотренные для подключения системы электропроводки, подходят для используемого сечения проводов.
Разъемы для проводов — Комбинации разнородных проводов в клеммах или соединительных элементах допустимы только в сухих местах и когда разъемы определены как подходящие для такого смешения.
Для получения дополнительной информации о подключении к алюминиевым проводам, плакированным медью, см. Руководство по соединителям проводов и наконечникам для пайки (ZMVV) на изделии UL iQ. В справочной информации ZMVV рассматриваются маркировки разъемов, которые определяют комбинации материалов проводников для разъемов.См. Приведенную ниже таблицу от ZMVV, в которой показаны маркировка материалов проводов и подходящие комбинации материалов проводов.
Материал проводника — Соединители проводов или единичные контейнеры маркируются с указанием типа проводящего материала (ов) следующим образом:
Если иное не указано на упаковке или в ней, алюминиевые проводники не предназначены для использования в прямом физическом контакте с медными и алюминиевыми проводниками с медным покрытием в одном и том же разъеме.
