Беседка 3х3 своими руками: чертежи и размеры

Дача или загородный дом, это прекрасная возможность хотя бы часть своего досуга проводить на свежем воздухе, но порой этому мешает палящее солнце или моросящий дождь. Чтобы укрыться от непогоды, оставаясь при этом на улице, вы можете построить беседку 3х3 своими руками, примерные чертежи и размеры которой вы найдёте ниже в этой статье. Но помимо монтажных схем вам, конечно, понадобятся качественные стройматериалы, чтобы сооружение не зависело от ветровых нагрузок.

Что понадобится из материалов

Хвойный брус 100×100 мм

Так как мы будем строить беседку для дачи 3х3 м из пиломатериалов, то придётся заготовить древесину, крепёж и кровельное покрытие. Если детально, то вам понадобится:

хвойный брус 100×100 мм;
доска 100×50 мм;
доска 70×40 мм;
доска толщиной 20-25 мм (можно необрезную) или листовой материал типа влагостойкой фанеры, ОСП-3 либо ОСП-4 для кровельной обрешетки;
брусок 50×50 мм;
кровельное покрытие;
крепёж: стальные перфорированные уголки и накладки, саморезы, анкеры;

рядовой или силикатный (полнотелый) кирпич;
цемент, песок щебень.

Ещё следует сказать несколько слов о выборе дерева, точнее, о его качестве:

влажность – согласно ГОСТ 8485-86 первый и второй сорт древесины может содержать до 22% влаги, она ещё называется воздушно-сухой, что в данном случае подходит идеально;
целостность – на профилях (доска, брус) не должно быть трещин и выпадающих сучков;
цвет – чёрные пятна на древесине говорят о поражении грибковой плесенью, а синие пятна – о неправильном хранении (сырую древесину накрыли полиэтиленом и они запарились). В обоих случаях, это брак и покупать такой строительный материал не следует.

Приступаем к строительству

Если вы решили построить беседку 3х3 своими руками, чертежи и размеры придётся переносить на участок, то есть, сделать правильный квадрат. На его основании будет возведен столбчатый фундамент и вышестоящая часть сооружения.

Так можно получить прямой угол на участке

Для получения угла 90⁰ вбейте в землю колышек предполагаемом углу беседки и привяжите к нему два шнура, которые не будут растягиваться (можно тонкую проволоку) по 3 и 4 м. Если концы этих шнуров развести на 5 м, то угол АВС получится прямым. Чем точнее будут размеры, тем чётче получится угол. После этого можно приступать к строительству.

Столбчатый фундамент

Для беседок обычно используют три вида фундаментов: свайно-винтовой (на участках с большим уклоном), плитный и столбчатый. Мы остановимся на последнем варианте.

Делаем ямки для опор

Сначала вычислите два прямых угла (способ описан выше) и на их основании разметьте периметр капроновыми нитками – это удобно, так как такая нитка растягивается, и даже если вы за неё зацепитесь, то она не порвётся.

Теперь выройте по углам ямки глубиной 20-30 см (этот параметр зависит от плотности грунта на дачном участке). Три метра между столбами, это много даже для стального ростверка, так что вам придётся выкопать ещё пять ямок – четыре по сторонам и одну по центру, как это показано на фотографии вверху.

Так как мы будем делать сборный столбчатый фундамент, то основу нужно рассчитать так, чтобы она получилась шире столба на 4-5 см в каждую сторону, что несложно отрегулировать размерами ямки. Так, длина силикатного и рядового кирпича составляет 25 см, значит, ямка должна быть порядка 33×33 или 35×35 см по периметру. Засыпьте туда песочно-щебневую подушку высотой 15-20 см и хорошо её утрамбуйте. Оставшуюся часть углубления залейте бетоном на пару сантиметров ниже или заподлицо с поверхностью земли.

Столбчатый фундамент на участке с уклоном

Уже на следующий день на залитой подошве можно возводить опоры из кирпича. Обратите внимание на верхнюю фотографию – там хорошо видно, что кладка с левой стороны состоит из двух рядов, посредине из трёх, а справа из четырёх рядов – это компенсация уклона участка. В данном случае перепад составляет 0,13м/3мпогонных: толщина кирпича 65 мм или 0,065 м, а двух кирпичей 0,065*2=0,13 м – всё достаточно просто. Но не всегда удаётся нивелировать опоры рядами кладки — уклоны бывают разными. В таких случаях изменять высоту опоры можно за счёт горизонтального шва, накладывая больше или меньше раствора.

Способы углового соединения бруса «в пол дерева» и «в лапу»

Ростверк или нижняя обвязка для беседки

Через 7-10 суток к опорам можно прикрепить ростверк или нижнюю обвязку, что в данном случае одно и то же. Для этого берёте четыре трёхметровых бруса с ровными торцами и подрезаете их края «в пол дерева» или «в лапу», как показано на верхнем изображении. Не спешите фиксировать эту раму на опорах, а сначала скрепите её гвоздями и, уложив на фундамент, проверьте диагонали – допустимое расхождение ±2 мм. Прежде чем фиксировать ростверк, застелите на столбы куски рубероида, чтобы брус меньше натягивал влагу.

Для фиксации обвязки к кирпичным опорам отлично подойдут анкерные болты с пластиковыми дюбелями (понадобится 9 штук). Сначала в месте соприкосновения бруса с опорой сверлите отверстия по диаметру болта и ставите на кирпиче метки. Затем сдвигаете раму немного в сторону и сверлите отверстия в опорах, но уже по диаметру дюбеля. Забиваете дюбели в посадочные места и ставите обвязку на место. Делаете в брусе потаи (расширения) для головок болтов, и прикручиваете ростверк.

Возведение каркаса

Способы фиксации бруса и досок

Для того чтобы закрепить стойки на ростверке удобнее всего использовать металлические усиленные уголки. Но прежде чем прикручивать уголок к вертикальному брусу, его нужно зафиксировать и для этого, как правило, ставят временные оттяжки из отходов пиломатериалов (бруски, рейки, планки, доски). А вот лаги из досок допустимо зафиксировать, как уголками, так и обрезками брусков. На верхней фотографии можно увидеть крепления и вертикальных, и горизонтальных профилей.

Вначале вам придётся установить только угловые стойки, то есть, поставить на них оттяжки и зафиксировать металлическими уголками. После этого нужно собрать мауэрлат – это такая же рама, как и нижняя обвязка, только устанавливают её сверху, и она служит опорой для стропильной системы. Здесь, конечно, использовать анкеры ни к чему и брус прикручивают при помощи усиленных стальных уголков. Промежуточные стойки устанавливают после крепления мауэрлата, но это даже не инструкция, а просто небольшой совет для удобства работы.

Стропильная система и кровля

Проще всего сделать односкатную крышу, но это больше подходит для закрытого варианта беседок, то есть, вход будет только спереди, оттуда, где самая высокая часть сооружения. Некоторые владельцы дач и загородных ломов предпочитают двухскатные крыши. Я ничего не имею против двух скатов, но в таком случае придётся делать фронтоны и вход здесь может быть только с двух сторон. Именно поэтому я предлагаю вам шатровую стропильную систему: во-первых, она красивее, а, во-вторых, по сложности и финансам она не на много превысит два первых варианта.

Шатровая стропильная система

Так как для беседки 3х3 крыша без каркаса не делается (3 м – это большой промежуток для любого кровельного материала), то приступим к сборке стропильной системы. Высота купола может быть разной, но при подъёме в центре на 50-70 см длина стропильной ноги будет составлять порядка 240 см (их лучше всего делать из доски 70×40 мм). В точке схода доска подрезается под углом, а величина угла зависит от высоты купола.

На верхней фотографии вы видите, что конструкция собрана на земле вместе с мауэрлатом и это тоже вариант, так как сборка внизу гораздо легче аналогичной работы вверху. Просто здесь, для того чтобы поднять стропильную систему и установить на стойки каркаса понадобится, как минимум три человека, хотя можно позвать на 10-15 минут соседей и вопрос будет решён.

Разные способы крепления стропильных ног к мауэрлату

Стропильные ноги нужно будет прикрепить к мауэрлату и сделать это можно разными способами (некоторые из них показаны на изображении вверху). Вы видите, что ногу или сам мауэрлат можно подпилить, сделав паз для установки, подшить снизу брусок для упора, укрепить ногу с двух сторон досками. Но, как бы вы не задумали провести фиксацию, не пренебрегайте металлическим крепежом – он делает конструкцию более жёсткой.

Под куполом находится крестовина из досок 100×50 мм – она образует четыре одинаковых квадрата, но это непрочная система и через время там может возникнуть люфт (беседка будет шататься). Чтобы этого не случилось, вам потребуется сконструировать треугольники для жёсткости и для этого будет достаточно бруска 50×50 мм или доски 70×40 мм, установленной плашмя. Вы просто поверх крестовины прикручиваете ещё одну, но уже по диагоналям, что сразу образует восемь треугольников, и каркас никогда не будет шататься.

Монтаж сплошной обрешётки

Монтаж прерывистой обрешётки

Вам нужно определиться с кровельным покрытием, так как от него зависит, какой именно будет обрешётка – сплошной или прерывистой. Безусловно, второй вариант обойдётся дешевле, ведь для этого потребуется в 2-3 раза меньше пиломатериалов и в данном случае (я имею в виду купольную крышу) лучше всего подойдёт металлочерепица. У неё максимальная длина листа 4,5 м, так что можно обойтись без поперечных стыков, что очень удобно – останется только декорировать углы.

В качестве кровельного материала использована битумная черепица

А вот, к примеру, для битумной черепицы нужна сплошная обрешётка и это могут быть не только доски. Поверх прерывистой обрешётки можно настелить влагостойкую фанеру либо ориентированно-стружечную плиту 3-го или 4-го класса (OSB-3 или OSB-4) – это водоотталкивающие плиты.

Пол и ограждение

Дощатый пол в беседке

Для пола лучше всего использовать строганую доску толщиной 40 мм, и, как вариант, можно остановиться на 30 мм, но в таком случае между лагами должно быть не более 40 см расстояния. Дощатый пол обязательно нужно красить, так как в открытую беседку в любом случае будут попадать атмосферные осадки, а это вызывает гниение древесины. Но лучше всего для пола использовать террасную доску – это смесь пластика с опилками – выглядит, как натуральное дерево, но при этом нейтральна к намоканию, хотя на такой материал, безусловно, придётся раскошелиться.

Простое ограждение для беседки

На верхней фотографии вы видите, как сделать незамысловатое, но в то же время красивое ограждение для открытой беседки. В качестве перил здесь можно использовать шлифованный брус 100×100 мм, но в то же время подойдёт доска 100×50 или 70×40 мм. В качестве балясин, которые здесь сделаны в виде крестовины, можно использовать такие же доски, либо брусок 50×50 или 50×40 мм.

Лестница на тетивах на две ступени

Оставлять вход без лестницы как то не совсем правильно – для пожилых людей, инвалидов и детей это очень неудобно. Посмотрите, как сделана лестница на верхней фотографии – две тетивы опираются на бетонные плитки на грунте и нижнюю обвязку беседки. Ступени здесь можно либо установить на металлический крепёжный уголок с усилением, либо нашить на тетивы бруски 30×30 или 40×40 мм. Толщина досок для проступей должна быть не менее 50 мм, так как лестница открыта для атмосферных осадков.

Видео: как сделать беседку

Заключение

В этой статье нет чертежей в прямом понимании этого слова, так как кони попросту не нужны. Чтобы сделать беседку из дерева своими руками 3х3 м не существует жёстких рамок, это скорее полёт фантазии дизайнера. Зато здесь описаны принципы, придерживаясь которых вам будет под силу такое лёгкое архитектурное сооружение.

Квадратная беседка для дачи своими руками: размеры, чертёж, фото

Наличие беседки на территории дачи или участке с коттеджем дает возможность приятно проводить время отдыха. Это может быть отличным местом и для совместного семейного обеда.

Материал для постройки беседки может быть абсолютно любым. Каждый выбирает его по своему желанию. Можно построить ее из дерева, применить кирпич, поликарбонат, металл, фанеру, мягкую черепицу. На этом список не заканчивается. Все зависит от финансовых возможностей и того, какой будет размер будущей постройки.

Типы беседок

Пользуются популярностью кованные и металлические изделия. Такие конструкции устанавливаются быстро, легко. Они устойчивы к негативному воздействию внешних факторов, имеют длительный срок эксплуатации, не требуют специального ухода. Некоторые хозяева дачи предпочитают комбинировать строительство из различных материалов.

Формы оснований беседок также весьма разнообразны. Они могут быть круглыми, полукруглыми, шестигранными. Неплохими вариантами являются квадратные основания. Они имеют красивые утонченные формы, являются наиболее простыми в обустройстве.

Преимущество деревянных конструкций

Каркас большинства беседок выполняют из дерева. Данный материал является экологически чистым, безопасным для здоровья.

Преимущества беседок, каркас которых выполнен из дерева очевидны:

Относительно невысокая стоимость.
Материал является натуральным.
Идеально подходит для людей без строительных навыков.
Высокая скорость строительства.
Прекрасная гармония с окружающей средой.

Такую беседку для дачи можно приобрести в готовом виде. Однако, это под силу состоятельным людям. Наиболее бюджетным вариантом является возведение ее своими руками.

Выбор варианта кровли

Виды крыш для садовых квадратных беседок также могут быть разнообразны. Простейшей конструкцией является односкатный вариант. Полукруглая форма кровли приемлема на основе сварной металлической решетки. Кроме этого, используют четырехскатную, шестигранную, шатровую, круглую виды кровли.

Для квадратной конструкции садовой беседки одним из оптимальных вариантов является кровля с двухскатной крышей. У такой постройки незначительный вес, невысокая стоимость. Для обустройства двухскатной кровли не нужно особых плотницких навыков. Ее не составит труда соорудить своими руками.

Если для дачи выбор сделан на устройстве беседки квадратной конструкции, то прежде всего необходим ее чертеж. Он составляется в несколько этапов. Перед тем как приступить к нему, необходимо определиться с дизайном и размером постройки.

Необходимость схемы постройки

Чертеж должен предусматривать местоположение беседки от основного дома. Оптимальная удаленность 3–5 м. Если беседка для дачи планируется с мангалом или печью, то от дома ее желательно отдалить на 8 метров.

Составляя чертеж, следует обязательно учитывать фундамент. Для дачи конструкция должна иметь столбчатое основание. Если размер фундамента 3х3 метра, то расстояние между столбами должно составлять 150–200 см. Чертеж постройки своими руками предполагает, что при разметке основания на местности, следует добавить по 10 см. Это дает возможность увеличить габариты фундамента.

Следует предусмотреть также местоположение стола, стульев или кресел, размер каждого из них. Учитывается тип сооружения: открытый или закрытый. Если постройка закрытая, необходимо предусмотреть наличие вентиляции. Существует также разборный вариант конструкции. При нем составляющие легко демонтируются, а впоследствии устанавливаются в любом месте.

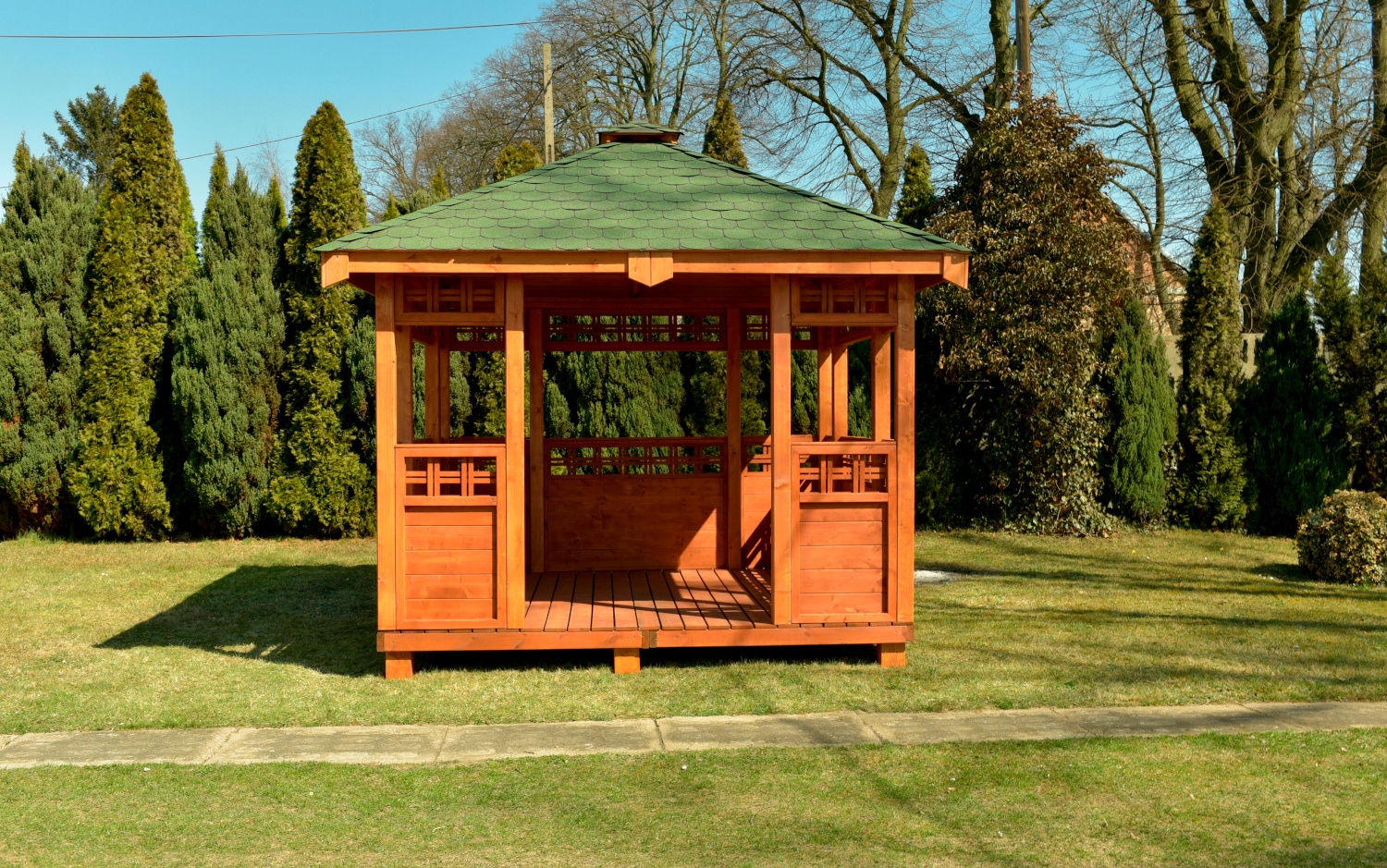

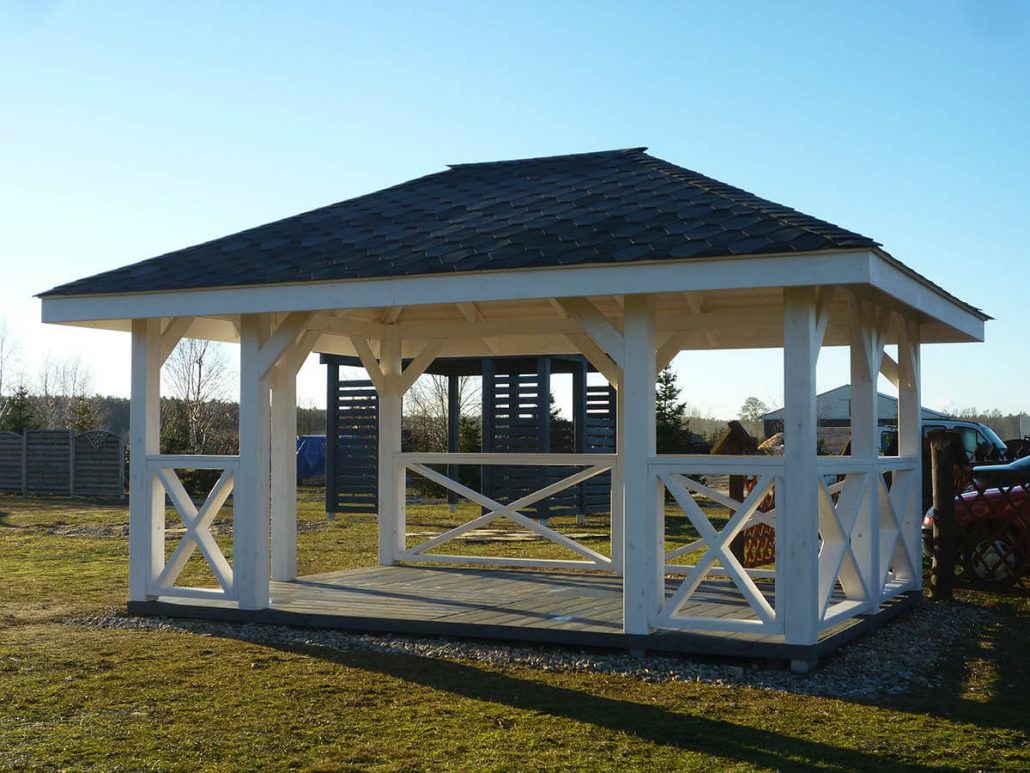

Фото квадратных беседок 4х4 и 3х3

Тематический материал:

Отдельно выполняется чертеж крыши укрытия. На нем указывается размер кровли, угол наклона, высота, материал покрытия.

Если правильно выполнить чертеж с учетом всех необходимых стройматериалов, это позволит избежать необоснованных финансовых затрат. При желании используя множество имеющихся готовых схем строительства, можно спроектировать собственный вариант.

Чертеж беседки для дачи квадратной формы из дерева с двухскатной крышей следует делать с фронтальной и профильной проекцией объекта. Фундамент отображается отдельной схемой с указанием величины заглубления опор, расстояния между ними. Размер конструкции оказывает значительное влияние на последний параметр.

Чтобы работы по возведению было более удобно претворять в жизнь, подробные схемы отдельных технических узлов прикладываются к основной схеме.

Чертеж деталей, связанных с двухскатной крышей, должен отображать стропильную систему, в которой указывается, как следует крепить верхнюю обвязку, учитывать шаг между стропилами. Как только все схемы и основной чертеж будут готовы, можно приступить к строительству своими руками.

Чертеж беседки: размеры 3 х 3, материал – профильная труба

Подготовка площадки под фундамент и его заливка

Первоначально следует подготовить строительную площадку. После соответствующей разметки (неплохой вариант 3х3 м) с нее удаляется дерн вместе с плодородным слоем. Сделать это надо обязательно, чтобы воспрепятствовать гниению органических остатков (травы, корней). В песчаную почву засыпают щебень, отсев, строительный мусор с последующей утрамбовкой. Если почва глинистая, котлован забрасывают грунтом, после чего его трамбуют.

Такая подготовка будет эффективно препятствовать скапливанию воды в основании, поскольку ее появление вызывает неприятный запах.

В котлован под фундамент засыпают также большие плоские камни. Затем заливают раствор, разравнивая его правилом. Готовый затвердевший фундамент следует изолировать, покрыв его рубероидом.

Чтобы установить каркас, подготавливают четыре бруса. Их размер должен быть примерно 100х100 мм. Предварительно они обязательно подлежат антикоррозийной обработке. Затем их кладут горизонтально и соединяют между собой в полдерева.

Установка обвязки и каркаса

Такая конструкция является нижней обвязкой, держащей на себе весь каркас из дерева. Материал для нее обязательно должен быть сухим. Затем на обвязку устанавливаются опоры. Две дополнительные желательно поставить у входа в саму беседку для дачи.

Между собой они соединяются горизонтальными перемычками. Впоследствии эти перемычки выполняют роль перил. Сверху на опоры укладываются еще четыре бруса, размер которых аналогичен размеру нижних элементов. Крепятся между собой они таким же способом.

В результате проведенных работ, конструкции придается дополнительная жесткость. Верхние бруски используются уже для монтажа кровли.

Чтобы придать опорам дополнительную устойчивость, внизу под углом 45 градусов к ним крепят раскосины.

Каркас конструкции предусматривает наличие деревянного пола. Чтобы он не прогибался, укладывают лаги. Расстояние между ними 500–600 мм. Причем они должны быть отдалены от стен на 230 – 300 мм. Деревянный настил укладывается на лаги без зазора из досок толщиной 40 мм.

Настил пола и установка верхней объвязки

Детали стропильной системы

Немаловажное значение при обустройстве крыши уделяют сооружению из стропил. Стропила в нем бывают висячими или наклонными. Наиболее чаще в беседках для дачи выбирают вариант с висячими стропилами. Размеры постройки позволяют это сделать. Кроме этого, не нужно возводить дополнительные опоры.

Для обустройства стропильной системы потребуются составляющие:

Стропила. Их можно установить поочередно. Альтернативный способ предполагает их сборку в стропильную ферму. После этого каркас поднимают и крепят на крыше.
Опорный брус – мауэрлат. Выполняет функцию опоры нижней части стропил.
Прогон, стойка, лежень. Используются для наклонных стропил. Для дачных беседок применяются редко. На эти элементы, как правило, опираются другие составные части кровельной системы.
Затяжка. Служит, чтобы придать системе большую прочность.
Подкос, бабка и ригель. Эти составляющие используются с висячими стропилами. Необходимость использования каждого элемента обусловлено размером пролета конструкции.

Монтаж кровельной системы

Приступая к работе по монтажу стропил очень важно правильно определить их размер. Определить на каком расстоянии они должны находиться друг от друга. При длине 3 метра сечение 50х150 мм будет наиболее приемлемым вариантом.

Расстояние между стропилами можно определить по специальной таблице. Очень важными факторами являются угол наклона кровли и вес кровельного материала. Если вес большой, расстояние между стропилами лучше уменьшить. Каркас всей системы под двухскатной крышей от этого будет более прочным.

Сам монтаж проводят поэтапно. В этом поможет составленный ранее чертеж. Первоначально устанавливается стропильный каркас. Будет целесообразным собрать его внизу. Чтобы работы проводились быстрее и проще, изначально подготавливают шаблон. Впоследствии готовый каркас поднимается наверх, крепится к мауэрлату.

Затем приступают к монтажу обрешетки. Она может быть как сплошной, так и разреженной. Сплошную рационально использовать в случае мягкой кровли. Использование листовых материалов предполагает использование разреженной обрешетки.

Установка стропильной системы крыши

На следующем этапе происходит обустройство подкладочного ковра. При мягкой кровле материалом может послужить влагостойкая фанера. На данном этапе крепятся карнизные планки.

Финишное покрытие обустраивают согласно инструкции его производителя. Порядок и правила работ могут отличаться. Это зависит от выбранного кровельного настила.

Завершающим этапом является установка конька и торцевых планок. Данные элементы несложно изготовить своими руками. После этого весь каркас укрытия желательно обработать тонированной защитной пропиткой. Ее цвет можно подобрать, учитывая особенности дизайна.

Выполненная таким образом беседка для дачи будет долгие годы радовать хозяев и их гостей теплыми летними вечерами.

Беседка 3 на 3 метра – удачное решение для современной дачи

Территория возле дома перестала быть уютной? Значит, вам точно нужна хорошая беседка 3 на 3.

Такой размер был выбран не случайно. При относительно компактных габаритах конструкция из дерева легко вмещает 6, а то и 8 человек. Мы подскажем, как построить беседку квадратной формы, какие материалы выбрать и на что обратить особое внимание.

Статья будет состоять из таких разделов:

Как выбрать материал и обустроить фундамент.
Правильный расчёт материала.
Возведение каркаса.
Делаем кровлю 3 на 3 своими руками.
Обустройство стен – варианты.

Подготовительные работы.

Строительство любого сооружения, будь то беседка 2 на 4 или 2 на 3, следует начинать с подробного изучения чертежа и доступных фото-, видеоматериалов. Также нужно соблюдать несколько условий:

Соответствие конструкции размерам участка.
Функциональность.
Хорошая вместительность. Как минимум 6 человек в беседке для дачи должны чувствовать себя комфортно.

Вы можете разработать собственный план или взять готовые чертежи. Что касается выбора материала, мы рекомендуем остановиться на дереве. Его ключевые особенности:

Экологичность. Поскольку материал имеет природное происхождение, он абсолютно безвреден.
Доступность. Древесина любых типов и форм доступна каждому садоводу.
Низкая теплопроводность. Благодаря этой особенности, построенная для дачи деревянная конструкция не будет разогреваться так сильно, как металлическая.
Небольшой вес. Построенная из дерева беседка очень лёгкая. Следовательно, можно ограничиться простым фундаментом.

Подробную информацию по теме чертеж беседки «Три на три» вы сможете увидеть на фото.

Обустройство фундамента

Наверняка, вам приходилось слышать о так называемом столбчатом фундаменте. Рекомендуем сделать именно его, поскольку наша конструкция для дачи весит немного.

Выполните разметку по периметру беседки 3 на 3.
Натяните белую нить (она лучше заметна), а затем снимите верхний слой земли.
Выкопайте ямы для столбиков в каждом углу, в центре сторон, а также в местах пересечения диагоналей.
Чтобы уплотнить дно ямок, засыпьте его гравием примерно на 20 сантиметров.
Кирпичные столбики укладываются на цементно-песчаный раствор. Постарайтесь, чтобы они возвышались над землёй примерно на 25 сантиметров.
Воспользуйтесь уровнем, чтобы выровнять плоскость опор.
Когда столбики успешно установлены, в угловые столбы монтируется стальная арматура. Она должна возвышаться над поверхностью на 20 сантиметров.
На кирпич укладывается рубероид. После этого можно засыпать ямы, трамбовать грунт.
