Автомат узо что это такое: Защитные автоматы. Автоматический выключатель УЗО. Отличия от автомата

Содержание

Что такое устройство защитного отключения и как подобрать УЗО

  • Что такое устройство защитного отключения и как подобрать УЗО

Перейти к другим статьям

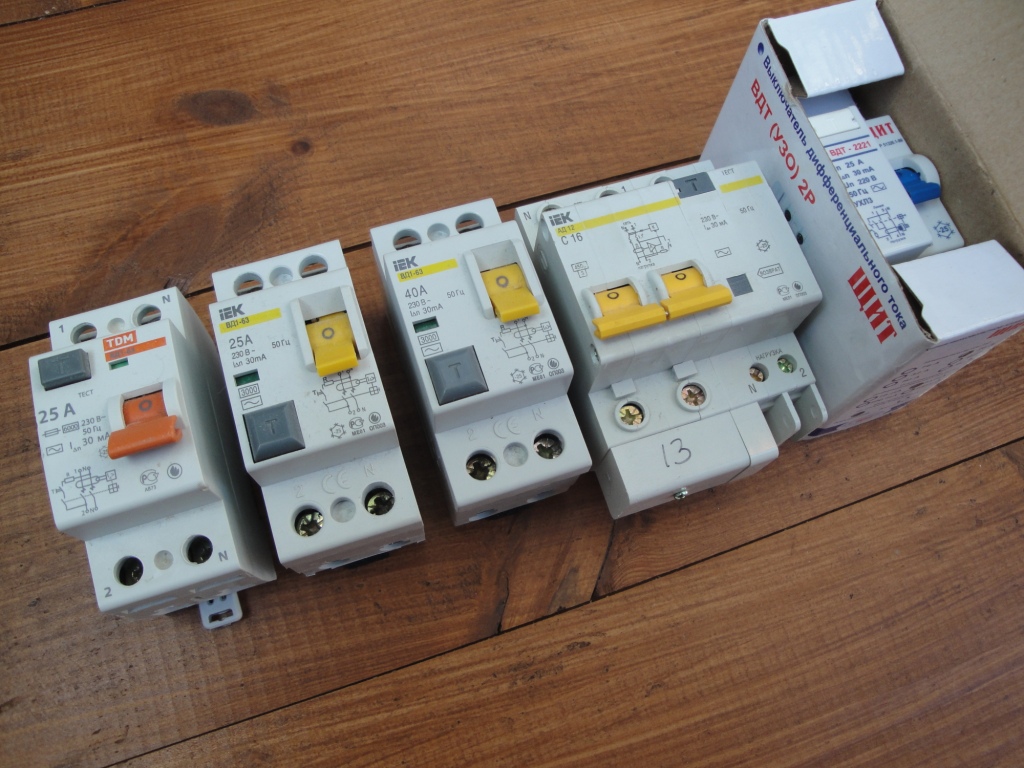

Что такое УЗО?

УЗО, оно же выключатель дифференциального тока (ВДТ), расшифровывается как устройство защитного отключения и предназначено для отключения цепи, при превышении тока утечки (замыкание «фаза-земля») выше допустимого значения.

УЗО надежно защищает людей от поражения электрическим током и предохраняет от возникновения пожаров в результате замыканий на землю.

Причиной появления тока утечки на землю могут быть прикосновение человека к открытым токоведущим частям оборудования, повреждения изоляции проводов и так далее.

Как подобрать УЗО?

1. Количество полюсов

Одной из характеристик УЗО является количество полюсов. Существуют двух и четырех полюсные УЗО для защиты однофазных и трехфазных сетей соответственно.

2. Номинальный ток

Еще одной немаловажной характеристикой является номинальный ток УЗО. Все УЗО должны быть обязательно защищены автоматическим выключателем. Это реализуется либо:

  • использованием в цепи одновременно двух аппаратов – автоматического выключателя, который разрывает цепь при превышении допустимого значения тока и УЗО, которое разрывает цепь при утечке тока на землю.
  • использованием в цепи дифференциального автомата (дифавтомата), сочетающего в себе функции одновременно автоматического выключателя и УЗО.

Номинальный ток УЗО выбирается таким образом, чтобы его значение было на одну ступень выше, чем у автоматического выключателя, защищающего эту цепь. То есть если в цепи стоит автомат на 10А, то УЗО следует выбирать с номинальным током 16А.

3. Ток утечки

Следующий параметр, на который нужно обратить внимание при выборе УЗО – ток утечки.

Для определения этого параметра необходимо понимать где именно планируется устанавливать УЗО и для каких целей.

К примеру:

  • для защиты человека от поражения электрическим током во влажных помещениях, таких как ванная комната, душевая и т.д. рекомендуется применять УЗО с повышенной чувствительностью – порядка 10мА. Однако, при использовании УЗО с повышенной чувствительностью, во избежание ложных срабатываний, необходимо быть уверенными в качестве электропроводки помещения, а длина этой цепи должна быть небольшой протяженности.
  • для помещений офисного и квартирного типа достаточным будет применение УЗО с током утечки 30мА. Как правило, устанавливается такое УЗО для защиты розеточной и осветительных линий.
  • УЗО с током утечки 100мА и 300мА используют для защиты линий с большой протяженностью. Такие значения, токов утечки не предназначены для защиты человека от поражения током, так как уже токи от 70 мА могут вызвать у человека паралич органов дыхания. УЗО с такими значениями применяются в основном для защиты от возгорания проводки, вызываемого большими токами утечки

4. Характеристика срабатывания ВДТ (УЗО)

Существуют две разновидности ВДТ (выключатель дифференциального тока) по типу срабатывания:

  • Тип AC – УЗО с такой характеристикой реагирует исключительно на токи утечки имеющие синусоидальную форму. Такие УЗО будут реагировать при возникновении токов утечки в случае повреждения изоляции кабеля или прикосновения человека. (является наиболее распространенным типом в России)
  • Тип A – УЗО с такой характеристикой реагирует на токи утечки постоянного и переменного тока, а также на пульсации возникающие в ходе работы электроприборов оснащенный полупроводниковыми приборами (стиральные машины, микроволновые печи и т.д.). (более дорогой и чувствительный вариант УЗО чем типа AC. Широкое применение имеет в Европейских странах)

5. Тип ВДТ (УЗО)

  • Электромеханическое – наиболее надежное, так как принцип работы основан на электромеханических устройствах (реле и тороидальный трансформатор). Гарантирует срабатывание при любых уровнях напряжения. Минусом является большая цена в сравнении с электронным УЗО.
  • Электронное – наиболее дешевое решение, принцип работы основан на электронной плате, встроенной в корпус УЗО. Для нормальной работы УЗО такого типа необходимо постоянное наличие напряжения в сети.

Перейти к другим статьям

Что такое УЗО и как оно работает?

678

УЗО (Устройство Защитного Отключения) — это коммутационный аппарат предназначенный для защиты электрической цепи от токов утечки, что в свою очередь обеспечивает защиту от пожаров (возгорания электропроводки) и от поражения человека электрическим током.



Все УЗО относятся к категории электронной защитной аппаратуры. Тем не менее, по своему функциональному назначению, устройство защитного отключения значительно отличается от стандартных автоматических выключателей. В чем же их различие, и как работает УЗО в сравнении с автоматом?

Всем известно, что с течением времени, происходит старение изоляции проводов. Могут возникнуть ее повреждения, а контакты, соединяющие токоведущие части, постепенно ослабевают. Эти факторы, в конечном итоге, приводят к утечкам тока, из-за которых происходит искрение и дальнейшее возгорание. Нередко, таких аварийных фазных проводов, находящихся под напряжением, могут нечаянно коснуться люди. В этой ситуации, удар током представляет серьезную опасность.

Назначение УЗО

Устройства защитного отключения должны реагировать даже на незначительные кратковременные утечки тока. В этом и заключается их основное отличие от автоматических выключателей, срабатывающих только при перегрузках и коротких замыканиях. У автоматов очень высокая время-токовая характеристика срабатывания, тогда как УЗО срабатывает практически мгновенно, при наличии даже самого минимального тока утечки.

Основным предназначением УЗО является защита людей от возможных поражений электротоком, а также предотвращение опасных утечек тока.

Принципы работы УЗО

С технической точки зрения, любое УЗО является быстродействующим выключателем. В основе принципов работы устройства защитного отключения лежит реагирование датчика тока на изменяющийся дифференциальный ток, протекающий в проводниках. Именно по этим проводникам и происходит подача тока на электроустановку, которую защищает УЗО. На тороидальный сердечник производится намотка дифференциального трансформатора, который и является датчиком тока.

Для определения порога срабатывания УЗО, имеющего определенное значение тока, применяется высокочувствительное магнитоэлектрическое реле. Надежность релейных конструкций считается достаточно высокой. Кроме релейных, в настоящее время стали появляться электронные конструкции устройств. Здесь пороговый элемент определяет специальная электронная схема.

Однако, обычные релейные устройства представляются более надежными. Приведение в действие исполнительного механизма как раз и осуществляется с помощью реле, в результате, происходит разрыв электрической цепи. Данный механизм состоит из двух основных элементов: контактной группы, рассчитанной на максимальный ток и пружинного привода, производящего разрыв цепи, при возникновении аварийной ситуации.

Чтобы проверить исправность устройства, внутри него существует специальная цепь, искусственно создающая утечку тока. Это приводит к срабатыванию прибора и дает возможность периодически проверять его исправность, не вызывая специалистов по проведению электроизмерений.

Непосредственная работа УЗО осуществляется по следующей схеме. Следует рассмотреть ситуацию, когда система электроснабжения работает нормально и токи утечки отсутствуют. Рабочий ток проходит через трансформатор и производит наведение магнитных потоков, направленных навстречу друг другу и одинаковых по величине.

При их взаимодействии ток во вторичной обмотке трансформатора имеет нулевое значение, и срабатывания порогового элемента не происходит. Когда появляется утечка тока, то происходит нарушение баланса токов в первичной обмотке. Из-за этого, во вторичной обмотке появляется ток. Благодаря этому току, срабатывает пороговый элемент, а исполнительный механизм приводится в действие и обесточивает контролируемую цепь.

С технической точки зрения устройство защитного отключения состоит из пластмассового корпуса, устойчивого к возгоранию. На его задней части имеются специальные замки под установку на DIN рейку в электрическом щитке. Кроме уже рассмотренных элементов, внутри корпуса установлена дугогасительная камера, нейтрализующая электроразрядную дугу. Для подключения проводов используются зажимы.

Параметры срабатывания УЗО

Для правильного выбора уставки срабатывания устройства, следует помнить об опасности переменного тока для человека. Под его действием наступает фибрилляция сердца, когда сокращения равны частоте тока, то есть, 50 раз в секунду. Такое состояние вызывает ток, начиная со 100 миллиампер.

Поэтому, уставки, при которых срабатывает УЗО, выбираются с запасом на уровне 10 и 30 миллиампер. Самые низкие значения используются в помещениях с повышенной опасностью, например, в ванных комната. Наиболее высокие уставки составляют 300 мА. УЗО с такими уставками применяются в зданиях, защищая их от возгораний из-за поврежденной электропроводки.

При выборе УЗО учитывается номинальный ток, требуемая чувствительность и количество полюсов, в соответствии с фазами питающей сети. Необходимо проверять степень термической устойчивости прибора, а также способность к включению и отключению, исходя из расчетных сетевых параметров.

Значение номинального тока для УЗО должно быть выше, чем у автомата. Меньший токовый номинал автомата позволит уберечь УЗО от повреждений при коротком замыкании в цепи.

Как подключить УЗО

Все клеммы на корпусе УЗО промаркированы соответствующими буквами. Клемма N предназначена для нулевого провода, а L – для фазного провода. Поэтому, должны подключаться к своим зажимам.

Также, необходимо учитывать положение входа и выхода и ни в коем случае не менять их местами. Вход расположен в верхней части устройства. К нему подключаются питающие провода, идущие через вводный автомат. Выход располагается в нижней части УЗО и к нему подключается нагрузка. Если перепутать положение входа и выхода, то возможны ложные срабатывания устройства защитного отключения или его полный отказ от работы.

Монтаж УЗО производится в электрощиток вместе с обычными автоматическими выключателями.Таким образом, приборы, установленные вместе, обеспечивают защиту не только от коротких замыканий и перегрузок, но и от токов утечки. Одновременно, находится под защитой и само УЗО, которое подключается за вводным автоматом.

Подключение устройства защитного отключения в квартире или частном доме имеет свои особенности. Для квартир, где используется однофазная сеть, схема подключения УЗО собирается следующим образом, соблюдая определенную последовательность: вводный автомат=>прибор учета электроэнергии=>само УЗО с током утечки 30 мА=>вся электрическая сеть. Для потребителей с большой мощностью рекомендуется использовать собственные кабельные линии с подключением отдельных устройств защитного отключения.

В больших частных домах, схема подключения защитных устройств отличается от квартир, в силу своей специфики. Здесь все приборы подключаются следующим образом: вводный автомат=>прибор учета электроэнергии=>вводное УЗО с селективным действием (100-300 мА)=>автоматические выключатели для отдельных потребителей=>УЗО на 10-30 мА на отдельные группы потребителей.

Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности
