Анкер это это один из видов крепежа, при помощи которого закрепляются капитальные конструкции и основания, несущие капитальную нагрузку. Если брать другие виды крепежа, например, тот же дюбель, анкер считается самостоятельной укомплектованной единицей и не только закрепляется в основании, но и поддерживает всю конструкцию.
Он имеет, обычно, две части: неподвижную часть (не распорную) и рабочую подвижную часть, которая в момент соединения меняет размер. Иногда может присутствовать и третья деталь- манжета, которая не позволяет крепежу опуститься в отверстие в момент крепления.
В основном их крепят тремя способами:
- при помощи силы трения, когда анкер находится в очень тесном контакте с основанием;
- при помощи разной формы задней части изделия и отверстия для крепления;
- при помощи заполнения пустоты между анкером и основанием при помощи специальных самотвердеющих растворов.
Способы изготовления анкеров, как и анкерных болтов, разные. Они зависят от материала и от вида изготавливаемого изделия.
Анкер, изготовленный из конструкционной стали, которая имеет пониженное содержание углерода, имеет выше обычного запаса прочности, что позволяет использовать его при повышенных нагрузках.
Применение анкеров из нержавеющей стали показано в случаях, когда они должны работать в агрессивных и влажных средах.
Для бытовых условий используют анкер, изготовленный из латуни.
Если рассмотреть обычный анкерный болт в комплекте с гайкой, он состоит из специальной двухраспорной гильзы, одетой на стальную шпильку. Шпилька имеет расширение книзу и специальную резьбу для накручивания гайки. На гильзе нарезаны дополнительно каналы, которые предназначены для облегчения и упрощения установки анкеров. Кроме того, специальная пресс – шайба, которая находится сверху болта, помогает выполнять процесс монтирования.
Шпилька и гайка изготавливаются из прокатного прута методом холодной штамповки.
При этом пруток при выравнивании на специальных валках получает дополнительные свойства, такие как вязкость и прочность кристаллической решётки. Гильзу присоединяют к шпильке при помощи сварки или наклепки в горячем виде.
Пресс – шайба может изготавливаться из разных материалов, например, металла, специальной пластмассы.
Виды анкеров, применяемых как в промышленном, так и бытовом строительствеВидов анкеров достаточно много некоторые предприятия имеют свой каталог, но в основном эти изделия имеют следующие виды.
Это метало – рамный анкер, который по конструкции представляет собой гильзу с конической осью. Она имеет внутреннюю резьбу, а также шуруп с потайной головкой. Когда начинают ввинчивать шуруп, у которого крестообразный шлиц, коническая часть стержня двигается вперед , расклинивая при этом гильзу.
Его применяют при работах по креплению рам оконных и дверных проемов.
Распорный анкерный болт используют в том случае, когда нужно устанавливать сквозным методом конструкции к основанию, которое изготовлено из таких твердых материалов, как бетон и железобетон, полновесный кирпич и различный природный камень.
Состоит из металлической гильзы, имеющей на конце четыре сегмента, которые называются распорными. На противоположной стороне нарезана резьба, шайба и гайка для регулирования крепления.
Изготавливается из стали с цинковым покрытием. Принцип действия состоит в том, что при забивании специального гвоздя внутрь гильзы, происходит расширение нижней части анкера и закрепление болта к нужному основанию.
Есть такой вид, как двух – распорный анкер – гайка.
Его применяют при ответственных конструкциях, которые могут подвергаться в числе других нагрузок и такой нагрузке, как на вырывание.
Такую повышенную устойчивость анкер приобрел за счет того, что он имеет не одну зону расклинивания, а две. По конструкции состоит из шпильки, двух распорных гильз и гайки.
Гайка, закручиваясь, вытягивает шпильку и распоры. Они при продвижении внутри оболочки, которая распирается, заклинивают её в отверстии.
Анкерный болт с гайкой используют, в основном, для совместного монтажа твёрдых материалов без пустот (кирпич и блоки с пустотами применяются, но ограничениями) и таких элементов, как швеллер, балка, консоль.
Забивной анкер может изготавливаться двух видов: забивной анкер с клином и забивной анкер без клина.
Забивной анкер с клином
| Наименование профиля | Диаметр, мм | Длина, мм | Вес 1 анкера забивного с клином, кг | Вес 1000 анкеров забивных с клином, кг |
| Анкер клиновой 6×50 | 6 | 50 | 0,012626 | 12,63 |
| Анкер клиновой 6×60 | 6 | 60 | 0,014045 | 14,05 |
| Анкер клиновой 6×120 | 6 | 120 | 0,022727 | 22,73 |
| Анкер клиновой 8×60 | 8 | 60 | 0,027778 | 27,78 |
| Анкер клиновой 8×80 | 8 | 80 | 0,033333 | 33,33 |
| Анкер клиновой 8×105 | 8 | 105 | 0,042735 | 42,74 |
| Анкер клиновой 8×120 | 8 | 120 | 0,046296 | 46,3 |
| Анкер клиновой 10×65 | 10 | 65 | 0,044643 | 44,64 |
| Анкер клиновой 10×80 | 10 | 80 | 0,053763 | 53,76 |
| Анкер клиновой 10×95 | 10 | 95 | 0,060976 | 60,98 |
| Анкер клиновой 10×100 | 10 | 100 | 0,059524 | 59,52 |
| Анкер клиновой 10×130 | 10 | 130 | 0,078125 | 78,13 |
| Анкер клиновой 10×150 | 10 | 150 | 0,083333 | 83,33 |
| Анкер клиновой 12×100 | 12 | 100 | 0,09434 | 94,34 |
| Анкер клиновой 12×135 | 12 | 135 | 0,119048 | 119,05 |
| Анкер клиновой 12×150 | 12 | 150 | 0,131579 | 131,58 |
| Анкер клиновой 16×125 | 16 | 125 | 0,208333 | 208,33 |
| Анкер клиновой 16×140 | 16 | 140 | 0,217391 | 217,39 |
| Анкер клиновой 16×150 | 16 | 150 | 0,227273 | 227,27 |
| Анкер клиновой 16×180 | 16 | 180 | 0,277778 | 277,78 |
| Анкер клиновой 16×200 | 16 | 200 | 0,333333 | 333,33 |
| Анкер клиновой 16×220 | 16 | 220 | 0,357143 | 357,14 |
| Анкер клиновой 20×100 | 20 | 100 | 0,277778 | 277,78 |
| Анкер клиновой 20×125 | 20 | 125 | 0,333333 | 333,33 |
| Анкер клиновой 20×150 | 20 | 150 | 0,384615 | 384,62 |
| Анкер клиновой 20×160 | 20 | 160 | 0,416667 | 416,67 |
| Анкер клиновой 20×200 | 20 | 200 | 0,5 | 500 |
| Анкер клиновой 20×250 | 20 | 250 | 0,625 | 625 |
| Анкер клиновой 20×300 | 20 | 300 | 0,714286 | 714,29 |
| Анкер клиновой 24×150 | 24 | 150 | 0,555556 | 555,56 |
| Анкер клиновой 24×170 | 24 | 170 | 0,625 | 625 |
| Анкер клиновой 24×250 | 24 | 250 | 1 | 1000 |
| Анкер клиновой 24×400 | 24 | 400 | 1,25 | 1250 |
| Анкер клиновой 24×500 | 24 | 500 | 1,666667 | 1666,67 |
| Анкер клиновой 24×600 | 24 | 600 | 2,5 | 2500 |
Забивной анкер без клина
| Наименование профиля | Диаметр, мм | Длина, мм | Вес 1000 анкеров забивных без клина, кг | |
| Анкер забивной 6×23 | 6 | 23 | 0,005555 | 5,56 |
| Анкер забивной 8×30 | 8 | 30 | 0,01 | 10 |
| Анкер забивной 10×40 | 10 | 40 | 0,021739 | 21,74 |
| Анкер забивной 12×50 | 12 | 50 | 0,05 | 50 |
| Анкер забивной 16×65 | 16 | 65 | 0,1 | 100 |
| Анкер забивной 20×80 | 20 | 80 | 0,2 | 200 |
Первый анкер применяется совместно с болтом или шпилькой.
Используются в массивных конструкциях, например, при монтаже трубопроводов различного назначения, разного назначения спринклерных систем.Второй вид, без клина состоит из забивного элемента и распорного. Это, по сути, полый цилиндр с резьбой внутри. На конце для расклинивания находятся четыре распора. Изготавливается из латуни и нержавеющей стали и используется в материалах, которые имеют рыхлую структуру.
Забивной анкер без клинаАнкер – шпилька используется для монтирования конструкций из швеллера и больших уголков к бетону или природного камня. Можно использовать и для полновесного кирпича, но с ограничениями, после испытаний.
По конструкции такой анкер состоит из резьбового стержня и распорной муфты. Также в комплект прилагается гайка и шайба.
Анкер – шпилькаИзготавливается из нержавеющей стали, стали, покрытой цинком.
Вес и размеры анкер-шпильки
| Наименование профиля | Диаметр, мм | Длина, мм | Вес 1 анкера-шпильки, кг | Вес 1000 анкеров-шпилек, кг |
| Анкер шпилька 12×40/ 50 | 12 | 40/ 50 | 0,05102 | 51,02 |
| Анкер шпилька 14×45/ 45 | 14 | 45/ 45 | 0,084746 | 84,75 |
| Анкер шпилька 14×45/ 65 | 14 | 45/ 65 | 0,092593 | 92,59 |
| Анкер шпилька 16×55/ 50 | 16 | 55/ 50 | 0,138889 | 138,89 |
| Анкер шпилька 16×55/ 75 | 16 | 55/ 75 | 0,15625 | 156,25 |
| Анкер шпилька 20×65/ 30 | 20 | 65/ 30 | 0,238095 | 238,1 |
| Анкер шпилька 20×65/ 70 | 20 | 65/ 70 | 0,294118 | 294,12 |
| Анкер шпилька 20×65/135 | 20 | 65/135 | 0,384615 | 384,62 |
Клиновой анкерный болт имеет вид шпильки, и втулки – цанги.
Анкерный болт
| Наименование профиля | Диаметр, мм | Длина, мм | Вес 1 анкера, кг | Вес 1000 анкеров, кг |
| Анкерный болт 8×45 | 8 | 45 | 0,018727 | 18,73 |
| Анкерный болт 8×60 | 8 | 60 | 0,021368 | 21,37 |
| Анкерный болт 8×80 | 8 | 80 | 0,027473 | 27,47 |
| Анкерный болт 8×85 | 8 | 85 | 0,02907 | 29,07 |
| Анкерный болт 8×100 | 8 | 100 | 0,033333 | 33,33 |
| Анкерный болт 10×55 | 10 | 55 | 0,039063 | 39,06 |
| Анкерный болт 10×80 | 10 | 80 | 0,045 | 45 |
| Анкерный болт 10×85 | 10 | 85 | 0,04902 | 49,02 |
| Анкерный болт 10×90 | 10 | 90 | 0,052083 | 52,08 |
| Анкерный болт 10×95 | 10 | 95 | 0,0543 | 54,3 |
| Анкерный болт 10×100 | 10 | 100 | 0,0565 | 56,5 |
| Анкерный болт 10×110 | 10 | 110 | 0,060976 | 60,98 |
| Анкерный болт 10×120 | 10 | 120 | 0,066667 | 66,67 |
| Анкерный болт 10×130 | 10 | 130 | 0,072 | 72 |
| Анкерный болт 10×140 | 10 | 140 | 0,078125 | 78,13 |
Анкерный болт с гайкой применяют в тех случаях, когда нужно сквозное монтирование конструкций среднего и тяжелого веса к основанию из твердых материалов без пустот.
Крепёж работает по фрикционному действию. Состоит из шпильки, распорного конуса, цанги, а также гайки с пресс – шайбой.
Анкерный болт с гайкой
| Наименование профиля | Диаметр, мм | Длина, мм | Вес 1 анкера с гайкой, кг | Вес 1000 анкеров с гайкой, кг |
| Анкерный болт с гайкой 8×40 | 8 | 40 | 0,016556 | 16,56 |
| Анкерный болт с гайкой 8×65 | 8 | 65 | 0,023585 | 23,59 |
| Анкерный болт с гайкой 8×80 | 8 | 80 | 0,027778 | 27,78 |
| Анкерный болт с гайкой 8×85 | 8 | 85 | 0,029762 | 29,76 |
| Анкерный болт с гайкой 8×100 | 8 | 100 | 0,038168 | 38,17 |
| Анкерный болт с гайкой 8×120 | 8 | 120 | 0,045455 | 45,46 |
| Анкерный болт с гайкой 10×40 | 10 | 40 | 0,028409 | 28,41 |
| Анкерный болт с гайкой 10×50 | 10 | 50 | 0,033333 | 33,33 |
| Анкерный болт с гайкой 10×80 | 10 | 80 | 0,045455 | 45,46 |
| Анкерный болт с гайкой 10×97 | 10 | 97 | 0,052632 | 52,63 |
| Анкерный болт с гайкой 10×125 | 10 | 125 | 0,066667 | 66,67 |
| Анкерный болт с гайкой 10×130 | 10 | 130 | 0,071429 | 71,43 |
| Анкерный болт с гайкой 10×180 | 10 | 180 | 0,1 | 100 |
| Анкерный болт с гайкой 12×60 | 12 | 60 | 0,056818 | 56,82 |
| Анкерный болт с гайкой 12×65 | 12 | 65 | 0,096154 | 96,15 |
| Анкерный болт с гайкой 12×75 | 12 | 75 | 0,069444 | 69,44 |
| Анкерный болт с гайкой 12×100 | 12 | 100 | 0,086207 | 86,21 |
| Анкерный болт с гайкой 12×130 | 12 | 130 | 0,104167 | 104,17 |
| Анкерный болт с гайкой 12×150 | 12 | 150 | 0,119 | 119 |
| Анкерный болт с гайкой 12×200 | 12 | 200 | 0,15625 | 156,25 |
| Анкерный болт с гайкой 16×65 | 16 | 65 | 0,09434 | 94,34 |
| Анкерный болт с гайкой 16×110 | 16 | 110 | 0,151515 | 151,52 |
| Анкерный болт с гайкой 16×150 | 16 | 150 | 0,2 | 200 |
| Анкерный болт с гайкой 16×180 | 16 | 180 | 0,217391 | 217,39 |
| Анкерный болт с гайкой 16×220 | 16 | 220 | 0,277778 | 277,78 |
| Анкерный болт с гайкой 20×107 | 20 | 107 | 0,263158 | 263,16 |
| Анкерный болт с гайкой 20×110 | 20 | 110 | 0,277778 | 277,78 |
| Анкерный болт с гайкой 20×150 | 20 | 150 | 0,357143 | 357,14 |
Анкерный болт с кольцом имеет специальное назначение.
Благодаря такому болту монтируются подвесные конструкции, у которых имеется большой вес. Часто его используют в качестве элемента такелажа для крепления натяжных тросов, канатов и прочее.
По конструкции это резьбовая шпилька с кольцом на конце, распорная втулка, клиновый элемент.
| Наименование профиля | Диаметр, мм | Длина, мм | Вес 1 анкера с кольцом, кг | Вес 1000 анкеров с кольцом, кг |
| Анкерный болт с кольцом 8×40 | 8 | 40 | 0,024038 | 24,04 |
| Анкерный болт с кольцом 12×50 | 12 | 50 | 0,070423 | 70,42 |
Анкерный болт с крюком, изготавливаемый из оцинкованной стали, применяют в случае монтажа конструкций небольшого и среднего веса, а также для закрепления груза при помощи канатов и тросов и строительных лесов.
Принцип действия – фрикционные. Материал основания – плотный кирпич, бетон, натуральный камень.
| Наименование профиля | Диаметр, мм | Длина, мм | Вес 1 анкера с крюком, кг | Вес 1000 анкеров с крюком, кг |
| Анкерный болт с крюком 8×40 | 8 | 40 | 0,03125 | 31,25 |
| Анкерный болт с крюком 10×50 | 10 | 50 | 0,049505 | 49,51 |
Металлический дюбель для конструкций из пустотелых материалов используется для крепления конструкций к стенам из гипсокартона, облегченного кирпича и тому подобным материалам. Состоит из винта и цанги, которая состоит из двух элементов – не распорного и распорного.
Это изделие может быть использовано повторно.
| Наименование профиля | Диаметр, мм | Длина, мм | Вес 1 дюбеля, кг | Вес 1000 дюбелей, кг |
| Дюбель металлический 8×72 | 8 | 72 | 0,02193 | 21,93 |
| Дюбель металлический 8×92 | 8 | 92 | 0,026455 | 26,46 |
| Дюбель металлический 8×112 | 8 | 112 | 0,030303 | 30,3 |
| Дюбель металлический 8×132 | 8 | 132 | 0,035971 | 35,97 |
| Дюбель металлический 8×172 | 8 | 172 | 0,042017 | 42,02 |
| Дюбель металлический 10×72 | 10 | 72 | 0,02907 | 29,07 |
| Дюбель металлический 10×92 | 10 | 92 | 0,035461 | 35,46 |
| Дюбель металлический 10×112 | 10 | 112 | 0,044643 | 44,64 |
| Дюбель металлический 10×132 | 10 | 132 | 0,05 | 50 |
| Дюбель металлический 10×152 | 10 | 152 | 0,056818 | 56,82 |
| Дюбель металлический 10×182 | 10 | 182 | 0,069444 | 69,44 |
| Дюбель металлический 10×202 | 10 | 202 | 0,074627 | 74,63 |
Если анкерное изделие произведено в России, на него существуют нормативы, по которым это изделие должно изготавливаться.
Очень часто такие изделия поступают к нам из-за границы. Например, анкерный болт с гайкой выпускается как в Китае ( это наиболее потребляемый производитель) в Германии, марка MKT SZ-B (стандарт DIN огнестойкости), и в Швейцарии марки MUNGO.

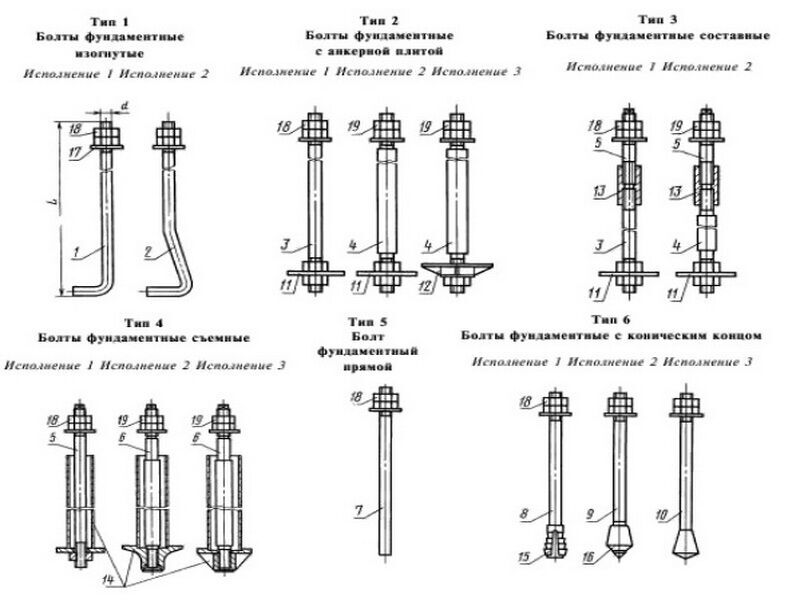

Болты фундаментные (анкеры фундаментные с крюком) выпускаются согласно ГОСТ 24379.1-2012 и имеют 6 типов и выпускаются в следующих исполнениях: Анкер фундаментный 1-1 (первый тип и исполнение 1), 1-2, 2-1, 2-2, 2-3, 3-1,3-2, 4-1, 4-2,4 -3, 5-1, 6-1, 6-2, 6-3. Болты фундаментные изогнутые – тип 1, болты фундаментные с анкерной плитой – тип 2, болты фундаментные составные – тип 3, болты фундаментные съемные –тип 4, болты фундаментные прямые – тип 5, болты фундаментные с коническим концом тип 6. Резьба согласно нормативам от 12 до 48 мм. Остальные ГОСТы относятся к применяемому материалу для изготовления этих изделиях, способах проверки их качества и к другим параметрам.
Производители анкерных изделийКак уже писалось выше, основным производителем продукции, которые продаются в России, является либо Китай, либо совместно Российско-Китайское производство.
Но для особо нагруженных конструкций и конструкций с высокой степенью ответственности и сложности всё – таки стараются приобрести продукт европейского производителя.
Высокие нагрузки при повышенной вибрации отлично выдерживают изделия от компании FAB (Fischer) Германия, также хорошей качество и прочность у анкеров компании Hilti Лихтенштейн. Но Fischer более конкурентоспособен из-за невысокой цены.
В продаже имеются анкеры других немецких компаний –Tox, Allfa.
Забивные анкера финской компании MSA (Sotmat) TM (Koelner)из цветных металлов не выдерживают высоких несущих нагрузок. Из стали с горячим оцинкованием, из оцинкованными электроспособом, финские изделия одинаково достаточно надёжные. Они выпускают анкеры как с одной, так и с двумя распорными втулками. Есть в ассортименте и изделия из кислотостойкой стали.
Компания MUNGO из Швейцарии предлагает крепёж с особой конструкцией и высокой надежностью в использовании даже в бетоне, имеющем трещины.
Польша также вышла на рынок анкеров теребя основными компаниями, предлагает свою продукцию и Турция.

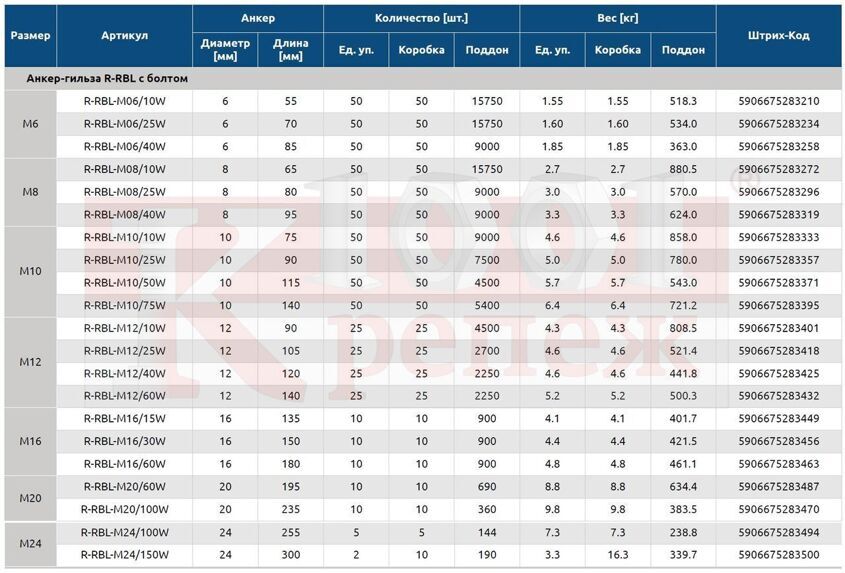

В каталогах на этот крепёж выбираем нужный диаметр, длину, материал и вид изделия, его технические характеристики. Из предлагаемых изделий выбираем то, что нас интересует.
АНКЕРНЫЙ БОЛТ
Размер / артикул АНКЕРНЫЙ БОЛТ 8*45АНКЕРНЫЙ БОЛТ 8*60АНКЕРНЫЙ БОЛТ 8*80АНКЕРНЫЙ БОЛТ 8*90АНКЕРНЫЙ БОЛТ 10*60АНКЕРНЫЙ БОЛТ 10*80АНКЕРНЫЙ БОЛТ 10*100АНКЕРНЫЙ БОЛТ 10*120АНКЕРНЫЙ БОЛТ 10*130АНКЕРНЫЙ БОЛТ 10*140АНКЕРНЫЙ БОЛТ 12*65АНКЕРНЫЙ БОЛТ 12*80АНКЕРНЫЙ БОЛТ 12*100АНКЕРНЫЙ БОЛТ 12*120АНКЕРНЫЙ БОЛТ 12*130АНКЕРНЫЙ БОЛТ 12*200АНКЕРНЫЙ БОЛТ 16*110АНКЕРНЫЙ БОЛТ 16*150АНКЕРНЫЙ БОЛТ 20*100АНКЕРНЫЙ БОЛТ 20*110АНКЕРНЫЙ БОЛТ 20*140АНКЕРНЫЙ БОЛТ 20*160
Назначение анкера
Применяется для крепления тяжелых конструкций, либо если к точке крепления предъявляются повышенные эстетические требования. Крепление анкерами с шестигранной головкой используется в случае работ электрическим гайковертом, так как, в отличии от анкерного болта с гайкой, у анкера болтом не происходит смещения внутренней шпильки за пределы конструкции.
Особенности конструкции и принцип работы
Анкер состоит из шестигранного болта, распорной цанги, перемещаемой резьбовой частью болта внешней оболочки (гильзы). При вращении болта, распорная цанга перемещается вдоль продольной оси анкера вверх и расклинивает внешнюю оболочку. Анкерный болт изготовлен из оцинкованной (желтопассивированой) стали.
Монтаж анкерного болта
Предназначен для использования в бетоне, камне, полнотелом кирпиче. Допустимо также использование его в пустотелом кирпиче или пустотных блоках при монтаже легких конструкций. Недопустимо применение анкерного болта в известняке, пенобетоне и гипсолите.
При монтаже анкерного болта необходимо придерживаться следующей последовательности действий:
- Высверлить отверстии в соответствии с таблицей технических характеристик
- Освободить просверленное отверстие от пыли
- Вставить анкер, навесить на него деталь, загнать до упора молотком
- Затянуть головку болта на 3-5 оборотов
Допустимые нагрузки и вес
Допустимой считается нагрузка на анкер не превышающая 25% от указанной в таблице (при плотности бетона 200-250 кгс/кв.
см). При использовании более прочного бетона, нагрузка анкера на вырывание возрастает пропорционально. Если используется бетон с трещинами, следует уменьшать указанные в таблице величины примерно на 40%.
| Наименование | Диаметр сверла, мм | Резьба | Нагрузка на вырывание, кгс | Вес 1 шт., кг | Полная длина анкера, мм | Головка болта |
|---|---|---|---|---|---|---|
| M6 8*45 | 8 | M6 | 1200 | 0,0177 | 48 | SK 10 |
| M6 8*60 | 8 | M6 | 1200 | 63 | SK 10 | |
| M6 8*80 | 8 | M6 | 1200 | 0,03 | 83 | SK 10 |
| M6 8*85 | 8 | M6 | 1200 | 88 | SK 10 | |
| M6 8*90 | 8 | M6 | 1200 | 93 | SK 10 | |
| M6 8*100 | 8 | M6 | 1200 | 0,0323 | 103 | SK 10 |
| M8 10*50 | 10 | M8 | 1700 | 54 | SK 13 | |
| M8 10*55 | 10 | M8 | 1700 | 59 | SK 13 | |
| M8 10*60 | 10 | M8 | 1700 | 0,038 | 64 | SK 13 |
| M8 10*75 | 10 | M8 | 1700 | 0,068 | 79 | SK 13 |
| M8 10*80 | 10 | M8 | 1700 | 84 | SK 13 | |
| M8 10*85 | 10 | M8 | 1700 | 0,0496 | 89 | SK 13 |
| M8 10*100 | 10 | M8 | 1700 | 0,059 | 104 | SK 13 |
| M8 10*110 | 10 | M8 | 1700 | 0,061 | 114 | SK 13 |
| M8 10*120 | 10 | M8 | 1700 | 124 | SK 13 | |
| M8 10*125 | 10 | M8 | 1700 | 0,08 | 129 | SK 13 |
| M8 10*140 | 10 | M8 | 1700 | 144 | SK 13 | |
| М10 12*65 | 12 | M10 | 2500 | 0,062 | 71 | SK 17 |
| М10 12*70 | 12 | M10 | 2500 | 76 | SK 17 | |
| М10 12*80 | 12 | M10 | 2500 | 0,0646 | 86 | SK 17 |
| М10 12*100 | 12 | M10 | 2500 | 0,085 | 106 | SK 17 |
| М10 12*110 | 12 | M10 | 2500 | 0,0935 | 116 | SK 17 |
| М10 12*120 | 12 | M10 | 2500 | 0,113 | 126 | SK 17 |
| М10 12*150 | 12 | M10 | 2500 | 0,13 | 156 | SK 17 |
| М12 16*75 | 16 | M12 | 3700 | 0,1132 | 88 | SK 19 |
| М12 16*110 | 16 | M12 | 3700 | 0,1405 | 118 | SK 19 |
| М12 16*130 | 16 | M12 | 3700 | 0,1845 | 138 | SK 19 |
| М12 16*150 | 16 | M12 | 3700 | 158 | SK 19 | |
| М16 20*110 | 20 | M16 | 5100 | 120 | SK 24 | |
| М16 20*140 | 20 | M16 | 5100 | 0,2925 | 150 | SK 24 |
| М16 20*160 | 20 | M16 | 5100 | 0,3345 | 170 | SK 24 |
Анкерный болт с гайкой М10/12*150.
Распорный анкер болт с гайкой 12х150.Артикул: 101000049
- Диаметр анкера: 12 мм
- Размер резьбы: М10
- Диаметр отверстия: 12 мм
- Нагрузка на вырыв: 3.8 кН
- Характеристики
Основные размеры
- Размер резьбы
- М10
- Диаметр анкера
- 12 мм
- Длина анкера (гильзы)
- 150 мм
- Толщина прикрепляемого материала
- 100 мм
Параметры установки
- Диаметр отверстия
- 12 мм
- Используемый ключ
- 17
Эксплуатационные характеристики
- Нагрузка на вырыв
- 3.8 кН
- Применяется в материалах
- полнотелый кирпич, природный камень, бетон
Общая информация
- Материал анкера
- углеродистая сталь
- Покрытие анкера
- желтопассированное гальваническое цинкование
- Тип анкера
- с гайкой
- Производитель
- Китай (без бренда)
- Вес
- 118. 096 г
096 г- Класс прочности резьбового элемента
- 5.8
Другие размеры:
- М5/6х25
- М5/6х75
- М6/8х25
- М6/8х40
- М6/8х65
- М6/8х70
- М6/8х85
- М6/8х100
- М6/8х120
- М8/10х40
- М8/10х50
- М8/10х60
- М8/10х77
- М8/10х97
- М6/10х100
- М8/10х125
- М8/10х130
- М8/10х150
- М8/10х180
- М8/10х200
- М8/10х250
- М10/12х60
- М10/12х75
- М10/12х100
- М8/12х100
- М10/12х130
- М10/12х180
- М10/12х200
- М10/12х250
- М10/12х280
- М10/12х300
- М10/14х100
- М10/14х120
- М10/14х150
- М10/14х200
- М10/14х250
- М12/16х65
- М12/16х110
- М12/16х150
- М12/16х180
- М12/16х220
- М12/16х250
- М12/16х300
- М16/20х75
- М16/20х110
- М16/20х150
- М16/20х200
- М16/20х250
- М16/20х300
- М16/20х350
- М16/20х400
- М16/24х200
61,00 за штуку (10 штук в упаковке)
x 10 шт = 610,00Наличие на складе в Санкт-Петербурге
- в наличии
- 5 упаковок
60,00 за штуку (25 штук в упаковке)
x 25 шт = 1 500,00Наличие на складе в Санкт-Петербурге
- в наличии
- 2 упаковки
BS 3692 Болты Производитель и экспортер в Индии | BigBoltNut
Номинальная длина болта l | Длина резьбыb |
До 125 мм включительно | 2d + 6 мм |
Свыше 125 мм до 200 мм включительно | 2d + 12 мм |
Более 200 мм | 2d + 25 мм |
Длина сбега резьбы не должна превышать значений, указанных в графе 3 таблицы 5.
Болты, которые слишком короткие для минимальной длины резьбы, должны иметь резьбу как винты и обозначаться как винты. Руководство в этом отношении приведено в Приложении D.
Допуски
Допуски на длину резьбы болтов должны составлять плюс два шага для всех диаметров, как указано в таблице D.2.
Эксцентриситет резьбы относительно стержня болтов не должен превышать значений, указанных в графе 19 таблицы 5.
Винты
Винты должны иметь резьбу, чтобы можно было завинтить калибр-кольцо вручную на расстоянии от нижняя сторона головки не более чем в два с половиной раза больше шага для диаметров до 52 мм включительно и в три с половиной раза больше шага для диаметров более 52 мм в соответствии с графой 3 таблицы 5.
Угловатость и эксцентриситет болтов, винтов и гаек
Ось резьбы гайки должна быть перпендикулярна поверхности гайки с учетом «допуска прямоугольности», указанного
В столбце 9Таблицы 6, что эквивалентно отклонению от прямоугольности ±1º.
Гайка навинчивается вручную на калибр с усеченной конической резьбой до тех пор, пока резьба гайки не будет затянута. на резьбе манометра. Втулка, скользящая по параллельному выступу калибра и имеющая диаметр поверхности, равный минимальному расстоянию между гранями гайки и точно под углом 90º к оси калибра, должна быть доведена до соприкасаться с передней поверхностью гайки.
Втулка должна находиться в таком положении, чтобы щуп с толщиной, равной допуску на прямоугольность, не мог попасть где-либо между передней поверхностью гайки и поверхностью втулки. (см. Приложение А).
Шестигранники болтов, винтов и гаек должны быть перпендикулярны опорной поверхности, а угловатость головки должен находиться в пределах 90º ± 1º (см. Приложение E).
Эксцентриситет граней шестигранника гаек относительно диаметра резьбы не должен превышать значений, указанных в графе 10 таблицы 6.
Эксцентриситет головки относительно ширины под ключ и эксцентриситет между хвостовиком и резьбой
болты и винты не должны превышать значений, указанных в колонках 18 и 19 соответственно таблицы 5.
Снятие фасок, накладывание шайб и зенкерование
Болты и винты
Головки болтов и винтов должны иметь фаску примерно 30º на верхней стороне и, по выбору изготовителя, поверхность под шайбу или сплошную опорную поверхность на нижней стороне, если покупатель в своем запросе или заказе специально не указывает, что ему требуется одна из доступные альтернативы.
Гайки
Гайки должны иметь фаску приблизительно 30º с обеих сторон.
Гайки должны быть утоплены под углом 120º ± 10º на обоих концах резьбы. Диаметр зенковки должен соответствовать требованиям ISO/FDIS 4759-1:2000, рисунок 69, следующим образом:
d ≤ 5 мм:d amax = 1,15d
5 мм amax = d + 0,75
d> 8 мм:d amax = 1,08d
для всех размеров:d амин = д
Требования распространяются на обе стороны симметричных деталей.
Система обозначения класса прочности для стальных болтов и винтов
В соответствии с BS EN ISO 898-1 система обозначения класса прочности (символ класса прочности)
для стальных болтов и винтов состоит из двух фигур.
Первая составляет одну сотую от минимального предела прочности.
прочность в Н/мм2, а вторая – одна сотая отношение между минимальным пределом текучести
(или напряжение на пределе постоянной деформации, R0.2) и минимальный предел прочности на растяжение, выраженный в процентах, как
показано ниже, для класса прочности 8.8 в соответствии с таблицей 2.
Таблица 2 — Обозначения классов прочности стальных болтов и винтов
Обозначение класса прочности | 4,6 | 4,8 | 5,6 | 5,8 | 6,8 | 8,8 | 10,9 | 12,9 |
Прочность на растяжение R м мин. | 400 | 400 | 500 | 500 | 600 | 800 | 1000 | 1200 |
Предел текучести R e мин. Н/мм2 | 240 | 320 | 300 | 400 | 480 | — | — | — |
Напряжение на постоянном пределе усадки R 0,2 Н/мм2 | — | — | — | — | — | 640 | 900 | 1080 |
Н/мм2Материал и производство стальных болтов и винтов
Способ производства
Стальные болты и винты могут изготавливаться методом холодной ковки, горячей ковки или точением из прутка.
Выбор
метод должен быть оставлен на усмотрение производителя.
Химический состав
Химические составы сталей, приведенные в таблице 2 стандарта BS EN ISO 898-1, приведены только для справки. Выбор стали на усмотрение изготовителя. Используемая сталь должна быть такой, чтобы готовая продукт обладает механическими свойствами, соответствующими указанному классу прочности.
Термическая обработка
Марки, обозначенные как 8.8, 10.9 и 12.9, должны подвергаться термической обработке для придания заданных механических свойств. в БС ЕН ИСО 898-1.
Другие марки могут подвергаться термической обработке, если это необходимо для получения механических свойств, указанных в п. БС ЕН ИСО 898-1.
Обезуглероживание
Обезуглероживание поверхности резьбы не должно превышать указанное ниже для болтов и винтов. марок марок 8.8, 10.9и 12.9.
Глубина необезуглероженной зоны должна быть не менее двух третей глубины основной
нить.
В корне резьбы обезуглероживание не должно превышать одной десятой глубины основного
нить.
Метод измерения степени обезуглероживания должен соответствовать стандарту BS EN ISO 898-1.
Прокатные круги
ПРИМЕЧАНИЕ. . Когда резьбу изготавливают накаткой, небольшие нахлесты обычно присутствуют на гребнях и обычно имеют величину, которая не влияет на работу болта.
Нахлест, образованный на вершине резьбы перпендикулярно оси болта, не считается. основанием для браковки, если глубина нахлеста не превышает 33 % глубины резьбы.
Болты классов прочности 10.9 и 12.9 не должны иметь нахлестов на боковой поверхности резьбы ниже эффективный диаметр. Нахлесты на боковых сторонах выше эффективного диаметра не должны иметь глубину более 33 %. от глубины резьбы.
Механические свойства стальных болтов и винтов
Стальные болты и винты должны соответствовать требованиям к механическим свойствам, приведенным в BS EN ISO 898-1.
Система обозначения классов прочности для стальных гаек
Система обозначения класса прочности для стальных гаек должна представлять собой число, которое составляет одну сотую от указанное испытательное напряжение нагрузки в Н/мм2. Испытательное напряжение нагрузки соответствует минимальной прочности на растяжение самый высокий класс болта или винта, с которым можно использовать гайку (см. Таблицу 3).
Таблица 3 — Обозначения классов прочности стальных гаек
| Обозначение классов прочности | 4 | 5 | 6 | 8 | 10 | 12 |
| Пробная нагрузка Н/мм2 | 400 | 500 | 600 | 800 | 1000 | 1200 |
Механические свойства стальных гаек приведены в таблице 9.
Рекомендуется, чтобы сорта гаек, которые будут использоваться с каждым типом болта и винта, были такими, как показано в таблице 4.
Таблица 4 — Рекомендуемые комбинации болтов и гаек
| Марка болта | 4,6 | 4,8 | 5,6 | 5,8 | 6,8 | 8,8 | 10,9 | 12,9 |
| Рекомендуемая марка | 4 | 4 | 5 | 5 | 6 | 8 | 10 | 12 |
Материал и изготовление стальных гаек
Способ производства
Стальные гайки могут быть изготовлены методом холодной ковки, горячей ковки или точением из прутка. Выбор метода должен оставить производителю.
Химический состав
Химический состав сталей, из которых изготавливаются гайки, должен соответствовать приведенным в приложении В
Примечание: Использование автоматных сталей при температурах выше 250 ºC не рекомендуется. Автоматическая сталь может использоваться, если это разрешено Приложением В, или иным образом по специальному соглашению между покупателем и поставщиком.
Термическая обработка
Гайки должны подвергаться термообработке, если это необходимо для получения механических свойств, указанных в разделе 14.
Механические свойства стальных гаек (кроме тонких гаек)
Стальные гайки (кроме тонких) должны соответствовать требованиям по механическим свойствам, приведенным в таблице 9.
Гайки должны выдерживать пробную нагрузку, указанную в таблице 9, при испытании в соответствии с приложением С.
Гайки, прошедшие испытание пробной нагрузкой, должны иметь твердость, не превышающую максимальное значение, указанное в таблице 9.
Гайка, не испытанная пробной нагрузкой, должна иметь твердость не менее минимальной, согласованной между
покупателем и поставщиком и не более максимальной, указанной в таблице 9.. Испытания должны быть в
в соответствии с Приложением С.
Болты с просверленными отверстиями под шплинты
Болты с отверстиями под шплинт поставляются только по специальному заказу. Покупатель должен указать, в
его запрос и заказ, размер lp, как показано на рисунке 2.
Допустимый допуск –0 + 0,8 мм
по указанному размеру lp.
Отверстия под шплинты должны быть просверлены через центр болта, как указано в BS EN ISO 1234.
Маркировка и идентификация (см. также Приложение E)
Общий
Требования настоящего стандарта к маркировке и идентификации обязательны только для стальных болтов, винтов. и гайки диаметром 6 мм и больше; изготавливается по классу прочности 8.8 (для болтов или винты) и 8 (для гаек) или выше.
Болты и винты
Маркировка болтов и винтов должна соответствовать пункту 9 стандарта BS EN 2089.8-2:1994.
Осмотр и испытания
Изготовитель должен принять необходимые меры для обеспечения соблюдения требований настоящего стандарта.
выполнено, но если, кроме того, покупатель желает, чтобы изготовитель удостоверил или продемонстрировал, что болты,
винты и гайки соответствуют настоящему стандарту, подробности и стоимость любых дальнейших проверок должны быть предметом
по соглашению между покупателем и производителем.
Испытания на механические свойства должны проводиться в соответствии с Приложением C и BS EN ISO 89.8-1.
Таблица 9 — Механические свойства стальных гаек
Обозначение класса прочности | 4 | 5 | 6 | 8 | 10 | 12 | |
Пробная нагрузка, Н/мм 2 | 400 | 500 | 600 | 800 | 1000 | 1200 | |
Твердость по Бринеллю (HB) макс. | 302 | 302 | 302 | 302 | 353 | 375 | Все гайки |
Твердость по Роквеллу b (HRC) макс. | 30 | 30 | 30 | 30 | 36 | 39 | Все гайки |
Твердость по Виккерсу (HV) макс. | 310 | 310 | 310 | 310 | 370 | 395 | Все гайки |
Примечание:
- Испытательная нагрузка рассчитывается путем умножения напряжения пробной нагрузки на площадь растягивающего напряжения болта.
- Преобразование твердости по Бринеллю в твердость по Роквеллу было рассчитано в соответствии со стандартами BS EN ISO 6506-1,2 и 3 и БС ЕН 10109-1.
- Все гайки, кроме исключенных по соглашению между покупателем и изготовителем. Гайки с установленной пробной нагрузкой свыше 500 000 Н (см. таблицу 10) могут быть освобождены от испытаний пробной нагрузкой. Такие гайки должны иметь минимальную твердость, согласованную между покупателем и изготовителем.
Гайки с установленной пробной нагрузкой свыше 500 000 Н (см. таблицу 10) могут быть освобождены от испытаний пробной нагрузкой. Такие гайки должны иметь минимальную твердость, согласованную между покупателем и изготовителем.Химический состав стальных гаек
Химический состав материалов, из которых должны быть изготовлены стальные гайки, приведен в таблице Б.1.
Обозначение класса прочности | Пределы химического состава (проверить анализ) | ||||||
Углерод макс. % | Марганец мин. % | Фосформакс. | Сера Макс. % | ||||
4, 5 и 6 (см. примечания) | 0,50 | — | 0,110 | 0,150 | |||
8 | 0,58 | 0,30 | 0,060 | 0,150 | |||
10 и 12 (см. | 0,58 | 0,45 | 0,048 | 0,058 | |||
ПРИМЕЧАНИЕ 1 Легкорежущая сталь может использоваться только по специальному соглашению между покупателем и поставщиком. В таких случаях допускается следующее максимальное содержание фосфора, серы и свинца: Фосфор, 0,12 %; Сера 0,34 %; Свинец, 0,35 %. ПРИМЕЧАНИЕ 2 Легирующие элементы могут быть добавлены, если это необходимо для улучшения механических свойств гаек, указанных в разделе 15. | |||||||
примечания) Испытание механических свойств стальных гаек (см.
разделы 16 и 19)
Пробная нагрузка
Испытание пробной нагрузкой состоит из приложения соответствующей пробной нагрузки, указанной в таблице 10, которая была получена из напряжения пробной нагрузки, указанного в таблице 9..
Соберите испытуемую гайку на закаленной и отпущенной оправке, как показано на рисунке С.1, и приложите указанную нагрузку в осевом направлении.
Гайка должна выдерживать эту нагрузку без разрушения в результате зачистки или разрыва и должна сниматься пальцами после снятия нагрузки. Если резьба оправки повреждена во время испытания, испытание не принимается.
Может потребоваться использование ручного ключа, чтобы привести гайку в движение. Такое отворачивание допустимо при условии, что оно ограничено половиной оборота, а затем гайка снимается пальцами после первоначального ослабления.
Закаленная оправка
Оправка должна иметь твердость не менее Rockwell C45. Резьба должна иметь класс допуска 5 He, за исключением того, что допуск на большой диаметр должен составлять последнюю четверть диапазона 6g на стороне минимального материала.
Закаленная тестовая пластина
Испытательная плита должна иметь твердость не менее Rockwell C38.
Испытание на твердость гаек
Можно определить твердость по Бринеллю, Роквеллу и Виккерсу. Нанесите слепок на верх и низ лицевой стороной гайки, в противном случае сбоку от гайки.
Проведите тест на твердость по Бринеллю в соответствии с требованиями BS EN ISO 6506-1 до -3. Проведите испытание на твердость по Роквеллу в соответствии с требованиями BS EN 10109-1. Выполните испытание на твердость по Виккерсу в соответствии с требованиями BS EN ISO 6507-1 до -3.
Маркировка болтов
Болты с шестигранной головкой в соответствии с этим документом должны иметь маркировку ISO 898-1.
а) Маркировка класса прочности в соответствии с EN ISO 898-1.
BS 3692 Размер гайки | Большой болтгайка
Стандарт размеров гаексогласно BS 3692
β = от 15° до 30°
θ = от 90° до 120°
С. | Размер | Шаг (p) | Ширина по углу (e) | Ширина по плоскости (s) | 908:35Большой диаметр D | Делительный диаметр D1 | Малый диаметр D2 | ||||||
мм | Мин. | Макс. | Мин. | Макс. | Мин. | Макс. | Мин. | Мин. | Макс. | Мин. | Макс. | ||
1 | М-16 | 2,00 | 26,75 | 27,70 | 23,67 | 24.00 | 12,57 | 13.00 | 16.00 | 14,70 | 14,93 | 13,84 | 14. |
2 | М-18 | 2,50 | 30.14 | 31.20 | 26,67 | 27.00 | 14,57 | 15.00 | 18.00 | 16,38 | 16,60 | 15,60 | 15,70 |
3 | М-20 | 2,50 | 33,53 | 34,60 | 29,67 | 30. | 15,57 | 16.00 | 20.00 | 18,38 | 18,60 | 17,60 | 17,70 |
4 | М-22 | 2,50 | 35,72 | 36,90 | 31,61 | 32,00 | 17,57 | 18. | 22.00 | 20,38 | 20,60 | 19,60 | 19,70 |
5 | М-24 | 3,00 | 39,98 | 41,60 | 35,38 | 36,00 | 18,48 | 19. | 24.00 | 22.05 | 22.32 | 20,70 | 20,80 |
6 | М-27 | 3,00 | 45,63 | 47,30 | 40,38 | 41,00 | 21,48 | 22. | 27.00 | 25.05 | 25,32 | 23,80 | 23,90 |
7 | М30 | 3,50 | 51,28 | 53.10 | 45,38 | 46,00 | 23,48 | 24. | 30.00 | 27,73 | 28.01 | 26,50 | 26,60 |
8 | М-33 | 3,50 | 55,80 | 57,70 | 49,38 | 50,00 | 25,48 | 26. | 33,00 | 30,73 | 31.01 | 29.20 | 29.30 |
9 | М-36 | 4,00 | 61,31 | 63,50 | 54,26 | 55,00 | 28,48 | 29. | 36,00 | 33,40 | 33,70 | 32.10 | 32,20 |
10 | М-39 | 4,00 | 66,96 | 69,30 | 59,26 | 60,00 | 30,38 | 31. | 39,00 | 36,40 | 36,70 | 35.10 | 35,20 |
11 | М-42 | 4,50 | 72,61 | 75.10 | 64,26 | 65,00 | 33,38 | 34,00 | 42. | 39.08 | 39,39 | 37,60 | 37,70 |
12 | М-45 | 4,50 | 78,26 | 80,80 | 69,26 | 70,00 | 35,38 | 36,00 | 45,00 | 42. | 42,39 | 40,90 | 41,00 |
13 | М-48 | 5,00 | 83,91 | 86,60 | 74,26 | 75,00 | 37,38 | 38,00 | 48. | 44,75 | 45.09 | 43.10 | 43,20 |
14 | М-52 | 5,00 | 89,56 | 92,40 | 79,26 | 80,00 | 41,38 | 42. | 52,00 | 48,75 | 49.09 | 47,50 | 47,60 |
15 | М-56 | 5,50 | 95.07 | 98.10 | 84. | 85,00 | 44,38 | 45,00 | 56,00 | 52,43 | 52,78 | 50,80 | 50,90 |
16 | М-60 | 5,50 | 100,72 | 103,90 | 89. | 90.00 | 47,38 | 48.00 | 60,00 | 56,43 | 56,78 | 54,90 | 55,00 |
17 | М-64 | 6,00 | 106,37 | 109,70 | 94. | 95,00 | 50,26 | 51,00 | 64,00 | 60.10 | 60,48 | 57,80 | 57,90 |
№
21
00
00
00
00
00
00
00
00
00
08
00
00
13.jpg)
13
13Масса и количество болтов — Калькулятор крепежа
Масса и количество болтов в 1 кг партии, болты с шестигранной головкой различных стандартов DIN и ISO
Потайная головка
Шестигранная головка
Круглая головка
Добавить в закладкиДиаметр D, мм
Длина L, мм
Количество
шт.
Общий вес
кг.
Price for item
$
Price per 1 kg
$
Error report
4.4 of 5, Total ratings: 21
About
| Name | Bolt calculator (Hex-head) |
|---|---|
| Требования | Javascript |
| ОС | Windows, Android, OSX, Linux |
| Категория | Бизнес, Образование |
| Цена | 0 |
Веса таблицы для шестигранных болтов в соответствии с DIN, ISO и другими техническими стандартами
| 888888888888888888888888 гг. Длина болта L, мм | Диаметр резьбы D, мм | Масса 1000 шт. болтов | Штук в 1 кг | Плотность, кг/м³ | |||||
|---|---|---|---|---|---|---|---|---|---|
| Болт M6x8 | 8 | 6 | 4,3060 кг. | 232 шт. | 7850 | ||||
| Болт M8x10 | 10 | 8 | 9,3940 кг. | 106 шт. | 7850 | ||||
| Болт M10x10 | 10 | 10 | 16,6800 кг. | 60 шт. | 99 шт. | 7850 | |||
| Болт M10x12 | 12 | 10 | 17,8200 кг. | 56 шт. | 7850 | ||||
| Болт M6x14 | 14 | 6 | 5,5240 кг. | 181 шт. | 7850 | ||||
| Болт M8x14 | 14 | 8 | 10,8500 кг. | 92 шт. | 7850 | ||||
| Болт M10x14 | 14 | 10 | 18,9600 кг. | 53 шт. | 7850 | ||||
| Болт M12x14 | 14 | 12 | 27,8900 кг. | 36 шт. | 7850 | ||||
| Болт M6x16 | 16 | 6 | 5,9300 кг. | 169 шт. | 7850 | ||||
| Болт M8x16 | 16 | 8 | 11,5700 кг. | 86 шт. | 7850 | ||||
| Болт M10x16 | 16 | 10 | 20.1000 кг. | 50 шт. | 34 шт. | 23 шт. | 7850 | ||
| Болт M6x18 | 18 | 6 | 6,3360 кг. | 158 шт. | 7850 | ||||
| Болт M10x18 | 18 | 10 | 21,2300 кг. | 47 шт. | 22 шт. | 7850 | |||
| Болт M16x18 | 18 | 16 | 65,5400 кг. | 15 шт. | 148 шт. | 7850 | |||
| Болт M8x20 | 20 | 8 | 13,0200 кг. | 77 шт. | 7850 | ||||
| Болт M12x20 | 20 | 12 | 32,7600 кг. | 31 шт. | 7850 | ||||
| Болт M10x22 | 22 | 10 | 23,5100 кг. | 43 шт. | 7850 | ||||
| Болт M14x22 | 22 | 14 | 50,6900 кг. | 20 шт. | 14 шт. | 127 шт. | 7850 | ||
| Болт M12x25 | 25 | 12 | 36,8600 кг. | 27 шт. | 7850 | ||||
| Болт M14x25 | 25 | 14 | 54,0500 кг. | 19 шт. | 7850 | ||||
| Болт M16x25 | 25 | 16 | 75,8700 кг | 13 шт. | 10 шт. | 8 шт. | 7850 | ||
| Болт M6x28 | 28 | 6 | 8,5370 кг. | 117 шт. | 61 шт. | 7850 | |||
| Болт M10x28 | 28 | 10 | 26,9200 кг. | 37 шт. | 25 шт. | 7850 | |||
| Болт M14x28 | 28 | 14 | 57,4000 кг. | 17 шт. | 9 шт. | 7 шт. | 7850 | ||
| Болт M8x30 | 30 | 8 | 17,1200 кг. | 58 шт. | 7850 | ||||
| Болт M12x30 | 30 | 12 | 40,9600 кг. | 24 шт. | 17 шт. | 7 шт. | 7850 | ||
| Болт M22x30 | 30 | 22 | 193,0000 кг. | 5 шт. | 56 шт. | 7850 | |||
| Болт M12x32 | 32 | 12 | 42,5900 кг. | 23 шт. | 7850 | ||||
| Болт M14x32 | 32 | 14 | 61,8700 кг. | 16 шт. | 7850 | ||||
| Болт M16x32 | 32 | 16 | 86,9100 кг. | 12 шт. | 5 шт. | 4 шт. | 7850 | ||
| Болт M6x35 | 35 | 6 | 10,0900 кг. | 99 шт. | 7850 | ||||
| Болт M10x35 | 35 | 10 | 31,2800 кг. | 32 шт. | 11 шт. | 8 шт. | 7850 | ||
| Болт M20x35 | 35 | 20 | 156,3000 кг. | 6 шт. | 5 шт. | 93 шт. | 7850 | ||
| Болт M10x38 | 38 | 10 | 33,1800 кг. | 30 шт. | 7850 | ||||
| Болт M12x38 | 38 | 12 | 48.0000 кг. | 21 шт. | 7850 | ||||
| Болт M16x38 | 38 | 16 | 95,0400 кг. | 11 шт. | 8 шт. | 6 шт. | 5 шт. | 7850 | |
| Болт M27x38 | 38 | 27 | 353,3000 кг. | 3 шт. | 89 шт. | 7850 | |||
| Болт M8x40 | 40 | 8 | 21,0700 кг. | 47 шт. | 29 шт | 7850 | |||
| Болт M12x40 | 40 | 12 | 49,7800 кг | 20 шт. | 10 шт. | 7850 | |||
| Болт M18x40 | 40 | 18 | 132,9000 кг. | 8 шт. | 6 шт. | 5 шт. | 7850 | ||
| Болт M24x40 | 40 | 24 | 263,5000 кг. | 4 шт. | 7850 | ||||
| Болт M6x45 | 45 | 6 | 12,3100 кг. | 81 шт. | 7850 | ||||
| Болт M8x45 | 45 | 8 | 23,0400 кг. | 43 шт. | 7850 | ||||
| Болт M10x45 | 45 | 10 | 37,4500 кг. | 27 шт. | 13 шт. | 6 шт. | 4 шт. | 4 шт. | 7850 |
| Болт M27x45 | 45 | 27 | 373.0000 кг. | 3 шт. | 7850 | ||||
| Болт M30x45 | 45 | 30 | 500,9000 кг. | 2 шт. | 7850 | ||||
| Болт M6x50 | 50 | 6 | 13,4200 кг. | 75 шт. | 7850 | ||||
| Болт M8x50 | 50 | 8 | 25,0200 кг. | 40 шт. | 7850 | ||||
| Болт M10x50 | 50 | 10 | 40,5300 кг. | 25 шт. | 17 шт. | 12 шт. | 9 шт. | 7850 | |
| Болт M18x50 | 50 | 18 | 152,4000 кг. | 7 шт. | 5 шт. | 7850 | |||
| Болт M24x50 | 50 | 24 | 296,7000 кг. | 3 шт. | 7850 | ||||
| Болт M27x50 | 50 | 27 | 404,1000 кг. | 2шт. | 2 шт. | 7850 | |||
| Болт M36x50 | 50 | 36 | 834,5000 кг. | 1 шт. | 7850 | ||||
| Болт M8x55 | 55 | 8 | 26,9900 кг. | 37 шт. | 7850 | ||||
| Болт M10x55 | 55 | 10 | 43,6200 кг. | 23 шт. | 7850 | ||||
| Болт M18x55 | 55 | 18 | 162,4000 кг. | 6 шт. | 5 шт. | 3 шт. | 7850 | ||
| Болт M36x55 | 55 | 36 | 872,1000 кг. | 1 шт. | 7850 | ||||
| Болт M8x60 | 60 | 8 | 28,9700 кг. | 35 шт. | 21 шт. | 7850 | |||
| Болт M12x60 | 60 | 12 | 67,5500 кг. | 15 шт. | 10 шт. | 8 шт. | 3 шт. | 7850 | |
| Болт M30x60 | 60 | 30 | 579.0000 кг. | 2 шт. | 1 шт. | 7850 | |||
| Болт M8x65 | 65 | 8 | 30,9400 кг. | 32 шт. | 20 шт. | 7850 | |||
| Болт M12x65 | 65 | 12 | 71,9900 кг. | 14 шт. | 4 шт. 348,8000 кг. | 3 шт. | 7850 | ||
| Болт M27x65 | 65 | 27 | 467,7000 кг. | 2шт. | 2 шт. | 1 шт. | 7850 | ||
| Болт M6x70 | 70 | 6 | 17,8700 кг. | 56 шт. | 7850 | ||||
| Болт M14x70 | 70 | 14 | 107,5000 кг. | 9 шт. | 7 шт. | 5 шт. | 7850 | ||
| Болт M20x70 | 70 | 20 | 240,7000 кг. | 4 шт. | 7850 | ||||
| Болт M24x70 | 70 | 24 | 366,5000 кг. | 3 шт. | 7850 | ||||
| Болт M27x70 | 70 | 27 | 491,1000 кг. | 2 шт. | 7850 | ||||
| Болт M30x70 | 70 | 30 | 631,1000 кг. | 2 шт. | 7850 | ||||
| Болт M36x70 | 70 | 36 | 985,0000 кг. | 1 шт. | 7850 | ||||
| Болт M42x70 | 70 | 42 | 1458,0000 кг. | 1 шт. | 7850 | ||||
| Болт M6x75 | 75 | 6 | 18,9800 кг. | 53 шт. | 29 шт. | 7850 | |||
| Болт M10x75 | 75 | 10 | 55,9600 кг. | 18 шт. | 9 шт. | 7 шт. | 7850 | ||
| Болт M22x75 | 75 | 22 | 323,7000 кг. | 3 шт. | 7850 | ||||
| Болт M24x75 | 75 | 24 | 384,3000 кг. | 3 шт. | 7850 | ||||
| Болт M30x75 | 75 | 30 | 659,7000 кг. | 2 шт. | 1 шт. | 7850 | |||
| Болт M6x80 | 80 | 6 | 20,0900 кг. | 50 шт. | 17 шт. | 12 шт. | 8 шт. | 7850 | |
| Болт M22x80 | 80 | 22 | 338,6000 кг. | 3 шт. | 7850 | ||||
| Болт M27x80 | 80 | 27 | 536,1000 кг. | 2 шт. | 1 шт. | 7850 | |||
| Болт M42x80 | 80 | 42 | 1561.0000 кг. | 1 шт. | 7850 | ||||
| Болт M6x85 | 85 | 6 | 21,2000 кг. | 47 шт. | 26 шт. | 11 шт. | 7850 | ||
| Болт M16x85 | 85 | 16 | 168,9000 кг. | 6 шт. | 4 шт. | 4 шт. | 7850 | ||
| Болт M24x85 | 85 | 24 | 419,8000 кг. | 2 шт. | 7850 | ||||
| Болт M27x85 | 85 | 27 | 558,6000 кг. | 2 шт. | 1 шт. | 7850 | |||
| Болт M42x85 | 85 | 42 | 1612,0000 кг. | 1 шт. | 7850 | ||||
| Болт M6x90 | 90 | 6 | 22,3100 кг. | 45 шт. | 25 шт. | 15 шт. | 11 шт. | 7850 | |
| Болт M14x90 | 90 | 14 | 131,7000 кг. | 8 шт. | 6 шт. | 3 шт. | 7850 | ||
| Болт M24x90 | 90 | 24 | 437,6000 кг. | 2 шт. | 7850 | ||||
| Болт M42x90 | 90 | 42 | 1663,0000 кг. | 1 шт. | 7850 | ||||
| Болт M10x95 | 95 | 10 | 68,3000 кг. | 15 шт. | 5 шт. | 4 шт. | 7850 | ||
| Болт M20x95 | 95 | 20 | 302,4000 кг. | 3 шт. | 7850 | ||||
| Болт M24x95 | 95 | 24 | 455,4000 кг. | 2 шт. | 7850 | ||||
| Болт M27x95 | 95 | 27 | 603,5000 кг. | 2 шт. | 7850 | ||||
| Болт M36x95 | 95 | 36 | 1181,0000 кг. | 1 шт. | 7850 | ||||
| Болт M42x95 | 95 | 42 | 1715,0000 кг. | 1 шт. | 7850 | ||||
| Болт M12x100 | 100 | 12 | 103,1000 кг. | 10 шт. | 7 шт. | 7850 | |||
| Болт M16x100 | 100 | 16 | 192,6000 кг. | 5 шт. | 4 шт. | 7850 | |||
| Болт M20x100 | 100 | 20 | 314,7000 кг. | 3 шт. | 7850 | ||||
| Болт M22x100 | 100 | 22 | 398,3000 кг. | 3 шт. | 7850 | ||||
| Болт M27x100 | 100 | 27 | 626.0000 кг. | 2 шт. | 7850 | ||||
| Болт M30x100 | 100 | 30 | 798,5000 кг. | 1 шт. | 7850 | ||||
| Болт M36x100 | 100 | 36 | 1221,0000 кг. | 1 шт. | 7850 | ||||
| Болт M12x110 | 110 | 12 | 112.0000 кг. | 9шт. | 4 шт. | 7850 | |||
| Болт M20x110 | 110 | 20 | 339,4000 кг. | 3 шт. | 7850 | ||||
| Болт M24x110 | 110 | 24 | 508,7000 кг. | 2 шт. | 7850 | ||||
| Болт M27x110 | 110 | 27 | 671.0000 кг. | 1 шт. | 7850 | ||||
| Болт M36x110 | 110 | 36 | 1301,0000 кг. | 1 шт | 7850 | ||||
| Болт M42x110 | 110 | 42 | 1880,0000 кг. | 1 шт. | 7850 | ||||
| Болт M10x120 | 120 | 10 | 83,7200 кг. | 12 шт. | 7850 | ||||
| Болт M12x120 | 120 | 12 | 120,9000 кг. | 8 шт. | 4 шт. | 7850 | |||
| Болт M20x120 | 120 | 20 | 364,1000 кг. | 3 шт. | 7850 | ||||
| Болт M22x120 | 120 | 22 | 458,1000 кг. | 2 шт. | 7850 | ||||
| Болт M27x120 | 120 | 27 | 716.0000 кг. | 1 шт. | 7850 | ||||
| Болт M30x120 | 120 | 30 | 909,6000 кг. | 1 шт. | 7850 | ||||
| Болт M36x120 | 120 | 36 | 1381,0000 кг. | 1 шт. | 7850 | ||||
| Болт M42x120 | 120 | 42 | 1989.0000 кг. | 1 шт. | 7850 | ||||
| Болт M10x130 | 130 | 10 | 89,8900 кг. | 11 шт. | 8 шт. | 4 шт. | 7850 | ||
| Болт M18x130 | 130 | 18 | 312,3000 кг. | 3 шт. | 7850 | ||||
| Болт M20x130 | 130 | 20 | 388,8000 кг. | 3 шт. | 7850 | ||||
| Болт M22x130 | 130 | 22 | 487,9000 кг. | 2 шт. | 7850 | ||||
| Болт M24x130 | 130 | 24 | 579,8000 кг. | 2 шт. | 7850 | ||||
| Болт M27x130 | 130 | 27 | 761,0000 кг. | 1 шт. | 7850 | ||||
| Болт M42x130 | 130 | 42 | 2098.0000 кг. | 0 шт. | 7850 | ||||
| Болт M10x140 | 140 | 10 | 96,0600 кг. | 10 шт. | 7850 | ||||
| Болт M12x140 | 140 | 12 | 138,6000 кг. | 7 шт. | 4 шт. | 7850 | |||
| Болт M18x140 | 140 | 18 | 332,3000 кг. | 3 шт. | 7850 | ||||
| Болт M24x140 | 140 | 24 | 615,3000 кг. | 2 шт. | 7850 | ||||
| Болт M27x140 | 140 | 27 | 806.0000 кг. | 1 шт. | 7850 | ||||
| Болт M30x140 | 140 | 30 | 1021,0000 кг. | 1 шт | 7850 | ||||
| Болт M36x140 | 140 | 36 | 1541,0000 кг. | 1 шт. | 7850 | ||||
| Болт M42x140 | 140 | 42 | 2207.0000 кг. | 0 шт. | 10 шт. | 7 шт. | 5 шт. | 7850 | |
| Болт M16x150 | 150 | 16 | 276,1000 кг. | 4 шт. | 7850 | ||||
| Болт M18x150 | 150 | 18 | 352,3000 кг. | 3 шт. | 7850 | ||||
| Болт M20x150 | 150 | 20 | 438,1000 кг. | 2 шт. | 7850 | ||||
| Болт M22x150 | 150 | 22 | 547,6000 кг. | 2 шт. | 7850 | ||||
| Болт M24x150 | 150 | 24 | 650,8000 кг. | 2 шт. | 7850 | ||||
| Болт M27x150 | 150 | 27 | 850,1000 кг. | 1 шт. | 7850 | ||||
| Болт M30x150 | 150 | 30 | 1076,0000 кг. | 1 шт. | 7850 | ||||
| Болт M36x150 | 150 | 36 | 1621.0000 кг. | 1 шт. | 7850 | ||||
| Болт M42x150 | 150 | 42 | 2315,0000 кг. | 0 шт. | 7850 | ||||
| Болт M10x160 | 160 | 10 | 108,3800 кг. | 9 шт. | 7850 | ||||
| Болт M12x160 | 160 | 12 | 156,4000 кг. | 6 шт. | 7850 | ||||
| Болт M18x160 | 160 | 18 | 372,3000 кг. | 3 шт. | 7850 | ||||
| Болт M22x160 | 160 | 22 | 577,5000 кг. | 2 шт. | 7850 | ||||
| Болт M24x160 | 160 | 24 | 686,4000 кг. | 1 шт. | 7850 | ||||
| Болт M36x160 | 160 | 36 | 1701,0000 кг. | 1 шт. | 7850 | ||||
| Болт M42x160 | 160 | 42 | 2424,0000 кг. | 0 шт. | 7850 | ||||
| Болт M10x170 | 170 | 10 | 114,5800 кг. | 9шт. | 4 шт. | 7850 | |||
| Болт M16x170 | 170 | 16 | 303,2000 кг. | 3 шт. | 7850 | ||||
| Болт M18x170 | 170 | 18 | 392,3000 кг. | 3 шт. | 7850 | ||||
| Болт M20x170 | 170 | 20 | 487,5000 кг. | 2 шт. | 7850 | ||||
| Болт M22x170 | 170 | 22 | 607,4000 кг. | 2 шт. | 7850 | ||||
| Болт M24x170 | 170 | 24 | 721,9000 кг. | 1 шт. | 7850 | ||||
| Болт M36x170 | 170 | 36 | 1780,0000 кг. | 1 шт. | 7850 | ||||
| Болт M42x170 | 170 | 42 | 2533,0000 кг. | 0 шт. | 6 шт. | 7850 | |||
| Болт M14x180 | 180 | 14 | 240,6000 кг. | 4 шт. | 3 шт. | 7850 | |||
| Болт M18x180 | 180 | 18 | 412,3000 кг. | 2 шт. | 7850 | ||||
| Болт M20x180 | 180 | 20 | 512,2000 кг. | 2 шт. | 7850 | ||||
| Болт M22x180 | 180 | 22 | 637,2000 кг. | 2 шт. | 7850 | ||||
| Болт M24x180 | 180 | 24 | 757,5000 кг. | 1 шт. | 7850 | ||||
| Болт M27x180 | 180 | 27 | 985,9000 кг. | 1 шт. | 7850 | ||||
| Болт M30x180 | 180 | 30 | 1243,0000 кг. | 1 шт. | 7850 | ||||
| Болт M36x180 | 180 | 36 | 1860,0000 кг. | 1 шт | 7850 | ||||
| Болт M42x180 | 180 | 42 | 2642,0000 кг. | 0 шт. | 7850 | ||||
| Болт M10x190 | 190 | 10 | 126,6800 кг. | 8 шт. | 7850 | ||||
| Болт M14x190 | 190 | 14 | 252,7000 кг. | 4 шт. | 7850 | ||||
| Болт M16x190 | 190 | 16 | 333,8000 кг. | 3 шт. | 7850 | ||||
| Болт M20x190 | 190 | 20 | 536,9000 кг. | 2 шт. | 7850 | ||||
| Болт M24x190 | 190 | 24 | 793.0000 кг. | 1 шт. | 7850 | ||||
| Болт M27x190 | 190 | 27 | 103,1000 кг. | 10 шт. | 1 шт. | 7850 | |||
| Болт M42x190 | 190 | 42 | 2751,0000 кг. | 0 шт. | 7850 | ||||
| Болт M10x200 | 200 | 10 | 133,0800 кг. | 8 шт. | 5 шт. | 4 шт. | 7850 | ||
| Болт M16x200 | 200 | 16 | 350,6000 кг. | 3 шт. | 7850 | ||||
| Болт M18x200 | 200 | 18 | 452,2000 кг. | 2 шт. | 7850 | ||||
| Болт M20x200 | 200 | 20 | 561,5000 кг. | 2 шт. | 7850 | ||||
| Болт M22x200 | 200 | 22 | 697. 0000 кг. | 1 шт. | 7850 | ||||
| Болт M24x200 | 200 | 24 | 828,6000 кг. | 1 шт | 7850 | ||||
| Болт M27x200 | 200 | 27 | 1076,0000 кг. | 1 шт. | 7850 | ||||
| Болт M30x200 | 200 | 30 | 1354,0000 кг. | 1 шт | 7850 | ||||
| Болт M36x200 | 200 | 36 | 2020.0000 кг | 0 шт. | 7850 | ||||
| Болт M42x200 | 200 | 42 | 2860,0000 кг. | 0 шт. | 7850 | ||||
| Болт M12x220 | 220 | 12 | 209,7000 кг. | 5 шт. | 4 шт. | 7850 | |||
| Болт M22x220 | 220 | 22 | 756,7000 кг. | 1 шт. | 7850 | ||||
| Болт M27x220 | 220 | 27 | 1166,0000 кг. | 1 шт. | 7850 | ||||
| Болт M36x220 | 220 | 36 | 2180,0000 кг. | 0 шт. | 0 шт. | 7850 | |||
| Болт M14x240 | 240 | 14 | 313,1000 кг. | 3 шт. | 7850 | ||||
| Болт M20x240 | 240 | 20 | 660,3000 кг. | 2 шт. | 7850 | ||||
| Болт M24x240 | 240 | 24 | 970,8000 кг. | 1 шт. | 7850 | ||||
| Болт M30x240 | 240 | 30 | 1576,0000 кг. | 1 шт. | 7850 | ||||
| Болт M36x240 | 240 | 36 | 2340,0000 кг. | 0 шт. | 0 шт. | 7850 | |||
| Болт M14x260 | 260 | 14 | 337,6000 кг. | 3 шт. | 7850 | ||||
| Болт M16x260 | 260 | 16 | 445,4000 кг. | 2 шт. | 7850 | ||||
| Болт M18x260 | 260 | 18 | 572,2000 кг. | 2 шт. | 7850 | ||||
| Болт M24x260 | 260 | 24 | 1042,0000 кг. | 1 шт. | 7850 | ||||
| Болт M30x260 | 260 | 30 | 1687,0000 кг. | 1 шт. | 7850 | ||||
| Болт M42x260 | 260 | 42 | 3513.0000 кг. | 0 шт. | 3 шт. | 7850 | |||
| Болт M16x280 | 280 | 16 | 476,9000 кг. | 2 шт. | 7850 | ||||
| Болт M20x280 | 280 | 20 | 759,0000 кг. | 1 шт. | 7850 | ||||
| Болт M22x280 | 280 | 22 | 935,9000 кг. 1 шт. | 1 шт. | 7850 | ||||
| Болт M30x280 | 280 | 30 | 1798,0000 кг. | 1 шт. | 7850 | ||||
| Болт M14x300 | 300 | 14 | 385,7000 кг. | 3 шт. | 7850 | ||||
| Болт M18x300 | 300 | 18 | 652,2000 кг. | 2шт. | 1 шт | 7850 | |||
| Болт M36x300 | 300 | 36 | 2820,0000 кг. | 0 шт. | 7850 | ||||
| Болт M42x300 | 300 | 42 | 3948,0000 кг. | 0 Пункты | 7850 |
Гекс-головка Болт
Список стандартов, доступных в калькуляторе и таблицах веса
- ISO 4014-Hexagon Headed Bolts с Shank
- 0 4014-Hexagon Headed с Shank 0 4014-Hexagon Headed с Shank
. обычного, мелкого или очень мелкого шага и используются совместно с гайками разных типов или ввинчиваются в заранее подготовленные резьбовые отверстия. Резьбовые соединения обеспечивают высокую прочность крепления вне зависимости от используемых материалов – шурупы позволяют надежно скрепить металл, дерево, пластик, фанеру.
Разнообразие шляпок, видов нитей, применяемых для изготовления металлов, позволяет подобрать застежку для использования в любой отрасли – застежка является поистине универсальным вариантом для любой сферы.
Учитывая, что в большинстве случаев для использования крепежа не требуется необычный инструмент – гаечный ключ есть в арсенале даже домашних мастеров.
Широко используются не только стандартные типы — болты с потайной и полупотайной головкой, с полупотайной головкой, с круглой головкой и другие типы болтов, сварные, анкерные и т.д. Полный ассортимент продукции этого типа обеспечивает возможность крепления любых деталей машин и оборудования.
Калькулятор веса болта – удобный и простой в использовании онлайн-сервис, позволяющий специалистам отрасли получать точную информацию о весе одной единицы крепежа, а также в обратном направлении: исходя из общего веса партии, рассчитать количество крепежа в партии. Калькулятор веса болта востребован технологами при расчете общего веса любого изделия или конструкции, а также транспортниками и поставщиками для расчета количества деталей исходя из грузоподъемности транспорта.
