Анкер клиновой для чего используется: АНКЕР КЛИНОВОЙ

Содержание

Как работает анкер клиновый | Болтзавод

Анкер клиновой представляет собой шпильку с рабочей частью, изготовленной в виде конуса. С помощью детали и особенности конструкции создается надежное крепление, выдерживающее большие нагрузки.

Сфера применения

Клиновой анкер широко применяется в капитальном строительстве, а также при решении стандартных бытовых задач в процессе ремонта. Анкер-клин подходит для создания крепления крупных конструкций на полу, стенах или других плоскостях, выполненных из прочных материалов.

Для производства клиновых анкеров используется сталь, покрытая методом цинкования, которая характеризуется высокой прочностью. Элемент выдерживает массивные лифтовые шахты, крупные кабельные трассы, нагруженные лестничные конструкции и многое другое, поэтому к деталь должна соответствовать определенным нормативам. При монтаже необходимо соблюдать несколько правил.

Потолочный анкер-клин используется для установки массивных люстр и других тяжелых конструкций. Метиз состоит из стального стержня, распора в виде клина и стопорной шляпки.

Маркировка и конструктивные особенности

Клиновой анкер состоит из следующих элементов:

  • шпилька с наружной метрической резьбой, изготовленная из металла;
  • цилиндрическая подвижная муфта в виде пояска;
  • конусообразный хвостовик;
  • гайка для надежной фиксации конструкции.

Выбор анкера зависит от условий эксплуатации, а также масса закрепляемого предмета, толщина крепежной части и другие параметры. Предусмотрена специальная маркировка для удобства. Анкер-клин обозначается аббревиатурой WAM. После этого значения следуют цифры, которыми указывают диаметр, длину и тип резьбы конструкции.

Как правильно выбрать клиновой анкер

Анкеры клинового типа закрепляются на разной глубине, в соответствии с длиной детали. Например, для болта с длиной 40 мм потребуется подготовить отверстие с глубиной от 27 мм. Согласно нормативам ГОСТ, показатель длины анкера начинается от 40 мм и имеет шаг в 5 мм.

Максимальное значение составляет более 100 мм. При этом отсутствует специальная защитная рубашка.

Прежде чем купить анкер, обратите внимание на следующие параметры:

  • показатель максимальной рабочей нагрузки;
  • максимальная нагрузка на выравнивание.

Обе характеристики связаны тем, что разница между параметрами должна быть не более 25%. При этом необходимо, чтобы рабочая нагрузка была больше предельной. Обращайте внимание на прочность материала, в который планируется установить метиз. Для бетонных плит и других конструкций требуется использовать анкерный болт с высокими показателями нагрузки. При покупке анкерного болта клинового типа проверяйте соответствие метиза требованиям ГОСТа. Для этого достаточно запросить у продавца сертификат, сопутствующий продукции.

Монтаж и демонтаж

В процессе монтажа необходимо контролировать глубину отверстия. Его необходимо подготовить заранее, чтобы конструкция была надежно закреплена. Анкер при установке и затягивании гайки отличается тем, что муфта перемещается по хвостовику и запускает распорный механизм.

Благодаря этому деталь качественно фиксируется.

Монтаж клинового анкера выполняется в определенной последовательности:

  • Для начала необходимо подготовить отверстие с соответствующим диаметром.
  • Удалите строительную пыль и мусор из отверстия, тщательная очистка не требуется.
  • После подготовки отверстия вставьте анкер. Для забивания допускается использование обычного молотка.
  • Анкер соединяется с посадочной частью закрепляемой конструкцией с помощью специальной гайки.
  • Гайка закручивается и прижимает деталь к поверхности, а также запускает внутренний зажим, который расклинивается и соединяется с внутренними стенками отверстия.

При монтаже клинового анкера не забывайте о том, что в скором времени может потребоваться демонтаж конструкции. Для этого необходимо аккуратно вынимать метиз, без повреждения прилегающей поверхности. Поэтому рекомендуется выполнять отверстие с большей глубиной, чем длина анкера. Это позволяет снять верхнюю гайку, забить конструкцию до конца и заделать отверстие шпаклевкой или цементом.

Единственный недостаток клинового анкера — это невозможность его повторного использования.

Аналоги клиновых анкеров

В строительных магазинах сегодня предлагаются различные крепежные элементы с определенным назначением и техническими характеристиками. С помощью подобных деталей получается создать прочные и долговечные соединения. Помимо анкерных болтов для строительных и ремонтных работ применяются следующие элементы:

  • стандартные анкеры — универсальные метизы, которые широко востребованы при ремонтных и строительных работах;
  • стержневые фиксаторы — используются для установки в очень глубокие отверстия;
  • латунные анкерные крепежи — подходят для установки в бетон, позволяют надежно закрепить различные конструкции;
  • анкеры, предназначенные для монтажа предметов с небольшой массой и габаритами на гипсокартонные или фанерные поверхности;
  • анкеры для использования в условиях агрессивной химической среды.

Для монтажа любых анкеров не нужно использовать узкоспециализированные инструменты и прилагать большие усилия. При установке химических анкеров соблюдается определенный алгоритм. Сначала в подготовленное отверстие устанавливается капсула с клеем. Затем вставляется тонкая стальная шпилька, которая разрушает ампулу с клеевым составом. Это приводит к смешиванию отвердителя и клея, а также равномерному заполнению отверстия полученной смесью. После застывания шпилька надежно прилегает к стенкам и прослужит несколько лет.

По конструкции заметно различие между крепежными элементами. Каждый метиз изготовлен со спецификой использования и материалов, для которых он предназначен. Также учитываются технические характеристики конструкций, в том числе габариты и масса.

При выборе рекомендуется руководствоваться основным назначением анкера. Это позволяет обеспечить высокую безопасность и надежность соединения.

Клиновой анкер: назначение, преимущества, особенности установки

В данном обзоре мы узнаем принцип работы клинового анкера, рассмотрим допустимые нагрузки и материалы, подходящие для работы с метизом. Поскольку данный крепеж считается достаточно популярным на рынке, рассмотрим ключевые правила установки клинового анкера.

Анкер клиновой: к каким материалам крепится?

Анкер клиновой относится к категории метизов с механическим креплением, поэтому способен выдерживать средние нагрузки. В анкере есть распорная часть, которой он фиксируется в отверстии. Устанавливается анкер клин с помощью гайки и шайбы. При установке хвостовик расклинивается, обеспечивая клиновым анкерам прочную фиксацию в прочном основании.

Клиновые анкеры за счет своей конструкции и способа крепления подходят для твердых оснований, например, бетона. В непрочных материалах соединение клинового анкера ослабляется. Поэтому, не стоит пытаться создать прочное крепление в пористом кирпиче, блочной кладке и других рыхлых основаниях. С камнем и гранитом тоже могут возникать вопросы, поскольку проверить их однородность практически невозможно.

Бетон – это прочное основание. Его качество и состав влияют на несущую способность клинового анкера. Если при установке нельзя установить класс прочности бетона, производится расчет по самым низким показателям.

Отличие клинового анкера от других крепежей заключается в том, что распорная часть и удерживающая сила расположена только в определенной зоне, а не создается по длине всего анкера. Из-за этого и не рекомендуют применять анкера для пористых структур. В кирпиче часто встречаются пустоты, которые не могут гарантировать хорошего сцепления с метизом. Если удерживающая сила концентрируется только в одном участке,  материал раскрошится. При сосредоточении распорной части клинового анкера в пустоте, фиксации не будет.

Другие популярные материалы стен, пенобетон, газобетон являются более пористыми, и поэтому к ним нельзя крепить клиновые анкера. В них существует множество небезопасных зон. При попадании анкера в пустоты, крепеж будет ненадежным. Лучше не экспериментировать и для таких оснований подобрать подходящие метизы.

Из чего производят анкеры клиновые?

Анкеры клиновые – это прочные металлические  изделия, применяющиеся даже в агрессивной среде. Материал крепежа вы можете узнать из маркировки или у производителя. В зависимости от условий эксплуатации подбирают и метиз. В продаже вы найдете клиновые анкера следующих видов:

  • из оцинкованной стили применяются для помещений без попадания влаги;
  • из горячеоцинкованной стали подходят для наружных креплений;
  • из нержавеющей стали класса А2 можно использовать даже для установки под постоянным воздействием влаги;
  • из нержавеющей стали класса А4 специально разработаны для применения в агрессивной среде. Анкеры сохраняют свои свойства даже в морской воде.

Такая классификация клиновых анкеров связана с применением антикоррозийных составов. При выборе анкеров обязательно изучите характеристики метиза, чтобы убедиться в его пригодности для использования в определенной среде. Анкеры из нержавеющей стали класса А4 стоят дороже аналогов, поэтому их применение должно быть оправданным.

Монтаж и демонтаж клинового метиза

Учитывая особенности принципа работы клинового анкера, при установке метиза нет строгих требований к глубине отверстия. Анкер имеет достаточно большую степень расклинивания. При вкручивании в отверстие муфта передвигается по хвостовику, происходит расширение распорного механизма, что обеспечивает максимально прочное сцепление.

Для правильной установки клинового анкера придерживайтесь последовательности:

  1. Определите тип материала, в который хотите установить анкер. Это должна быть однородная твердая основа без пустот.
  2. Высверлите отверстие, диаметр которого соответствует крепежу. При малейших отклонениях размера могут возникнуть трудности с установкой клинового анкера.
  3. Перед монтажом анкера вы можете не тратить свое время на зачистку отверстия.
    Достаточно просто убрать скопившуюся строительную крошку и остатки материала, которые могли раскрошиться при сверлении.
  4. После этого можно забивать клиновой анкер с помощью молотка.
  5. Следующим этапом будет соединение анкера с конструкцией. Для крепления предмета понадобится гайка, которая прилагается в комплекте вместе с метизом. При закручивании гайки предмет прижимается к основанию, параллельно раскрывается внутренний зажим. За счет этого образуется надежное крепление.

В процессе установки клинового анкера важно предусмотреть возможность демонтажа крепления. При демонтаже важно сохранить целостность поверхности и не повредить основание. Лучший выход в этом случае – при установке клиновых анкеров отверстия делать немного глубже длины крепежа.

Если вы сделали отверстие увеличенным, демонтаж будет простым. Метиз не вытягивают, а просто забивают до упора. Образовавшееся отверстие можно замаскировать цементным раствором.

Альтернатива клиновым анкерам: какие метизы применяют

На рынке вы можете найти десятки других крепежей с такой же несущей способностью, как и клиновые анкера. Надежные и долговечные соединения под силу металлическим изделиям различной формы и принципа работы. Для ремонтных и строительных работ применяют следующие варианты анкеров:

  • универсальный анкер;
  • стрежневой анкер используют для креплений с глубокими отверстиями;
  • латунные анкера для бетонных оснований;
  • специальные анкера для фиксации на тонких основаниях по типу гипсокартона или фанеры. Подходят исключительно для небольшого веса;
  • химические анкера. Это самые простые и удобные крепежи в плане установки. Принцип их работы существенно отличается от вышеописанных видов. Для их монтажа нужно создать отверстие, в которое помещают специальный клеевой раствор. После этого устанавливают шпильку. После полного застывания клейкая консистенция обеспечивает прочное соединение и фиксацию в отверстии.

Такое изобилие анкеров связано с большим спросом на рынке и тем, что метиз решает конкретные задачи. В зависимости от нагрузки, конфигурации конструкции, типа основания, условий эксплуатации, размеров и других характеристик определяют наиболее подходящий метиз.

Как выбрать анкер клинового типа?

В продаже встречаются разные по размеру, диаметру, несущей способности виды анкеров клинового типа. Параметры болта подбираются в соответствии с глубиной отверстия и нагрузками, которые на него возлагаются. Так, если у вас есть анкер длиной 4 см, для него понадобится отверстие глубиной не менее 2,7 см. Требования к производителям клиновых регламентируются ГОСТом. В государственном документе прописаны стандарты по размерам, составу, нагрузкам и другим показателям.

Согласно ГОСТу, длина анкеров может быть от 40 мм до 100 мм, шаг резьбы – 5 мм. В анкерах нет специальной манжетки. При выборе клиновых анкеров нужно учитывать показатели максимальных нагрузок и рабочих нагрузок.

Важно, чтобы разница между этими двумя показателями была не более 25%. Очевидно, что рабочие нагрузки должны быть предельными для анкера. Учитывается и материал основания, в которое будет устанавливаться анкер. Для твердых прочных поверхностей подходят только прочные метизы с внушительными показателями допустимых нагрузок. При покупке клиновых анкеров запрашивайте у производителя не только документы соответствия ГОСТ, но и сертификат качества.

Преимущества и недостатки анкерных креплений

Клиновые анкера могут быть выполнены в двух модификациях – болт со шляпкой в виде конуса и шпилька с головкой конусообразной. Основным преимущество клиновых анкеров считают простоту конструкции и прочность соединения. За счет этого метиз быстро и прочно крепится в основание. Для установки анкера понадобятся сверла. При работе с небольшими диаметрами изделий достаточно будет малых простых сверл.

Недостаток клинового анкера – существенные нагрузки на распорную часть крепежа. Такой крепеж подойдет только для прочных и однородных оснований. Вы не сможете создать надежное соединение в пористом материале, что существенно ограничивает сферу их применения. Специалисты также относят к недостаткам большую глубину отверстий, что не всегда возможно в условиях бытового использования. Клиновый анкер нельзя повторно использовать после демонтажа. Хотя большинство современных метизов относятся к многоразовым.

Если правильно подобрать крепеж в соответствии с условиями эксплуатации, типом материала, нагрузками на него, вы сможете создать прочное и долговечное соединение. Клиновые анкера при грамотном монтаже не проворачиваются, поэтому такое крепление для решение бытовых задач считается одним из наиболее надежных. Если вам впоследствии нужно будет демонтировать анкер, например, при создании временного соединения, обязательно сделайте отверстие длиннее самого метиза. После этого достаточно забить анкер до упора, а в образовавшуюся впадину залить цементный раствор.




Клиновой анкер, обзор. WikiСтатья.

Клиновой анкер производят из различных видов прочной стали: оцинкованной, нержавеющей и кислотоупорной стали.

Общее знакомство с клиновым анкером

Анкер клинового типа (анкерный болт) самый распространённый для больших нагрузок при сквозном монтаже в природном камне, полнотелом кирпиче, ненапряжённом и напряжённом бетоне.

Анкерный болт имеет стержневую конструкцию. Клиновой анкер состоит из двух простых частей: одна из них представляет собой шпильку с резьбой, собственно на нее и накручивается гайка. Другая часть — это подвижная распорка с муфтой и с конусообразным хвостовиком внутри.

Сфера и способ применения

Клиновой анкер используют для монтажа конструкции сквозь закрепляемую деталь в гражданском и промышленном строительстве, также применяется для установки оградительных конструкций, прокладки кабельных трасс и монтажа навесных консолей.

Данный тип анкеров забивается обычным молотком в заранее заготовленное отверстие и после этого с помощью гаечного ключа плотно затягивается. Обычно клиновые анкера оснащены винтом с утапливаемой головкой, что дает возможность применять их в процессе монтажа оконных и дверных коробок. По мере вкручивания винта, анкерный клин надежно и прочно фиксируется в стене.

Клиновой анкер используется для крепления:

  • систем витражного остекления и элементов фасадных конструкций;
  • тяжёлых металлических конструкций;
  • лифтов и подъёмников;
  • оборудования;
  • стеллажных систем;
  • колонн и опор;
  • отбойников;
  • фахверков.

Особенности анкерных болтов:

Благодаря продуманной конструкции, где каждый элемент работает для обеспечения надежности крепления узла, клиновой анкер имеет широкое применение даже в особых условиях эксплуатации.
Особенности данного крепежа анкерной техники будут являться его преимуществом:

  • высочайшая надёжность крепления благодаря продуманной конструкции даже в сейсмических зонах;
  • большие нагрузки на срез и на вырыв благодаря прочности стали;
  • специальной формы торцевой конец защищает резьбу при забивании данного анкера в отверстие;
  • быстрый и лёгкий монтаж, особенно если использовать установочный инструмент.

Как подобрать размер и диаметр анкерного болта

При выборе необходимого размера анкеров нужно учитывать требуемую и максимально возможную нагрузку на клиновой анкер, прочность и толщину прикрепляемой детали.

Маркировка анкеров

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера. К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм.

Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм. Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

Размер, мм 6х40 6х65 6х85 6х95 8х50 8х70 8х80 8х95 8х105 8х120 10х65 10х80 10х95
А, резьба М6 М6 М6 М6 М8 М8 М8 М8 М8 М8 М10 М10 М10
L, длина анкера, мм 40 65 85 95 50 70 80 95 105 120 65 80 95
G, глубина анкеровки, мм 35 35 35 40 40 40 40 40 40 40 45 45 45
Н, макс. толщина прикрепляемого материала, мм 5 30 50 60 10 30 40 55 65 80 20 35 50
Do, диаметр отверстия под анкер, мм 6 6 6 6 8 8 8 8 8 8 10 10 10
Мин. вырывающая сила, кН (бетон В25) 1,4 3,2 3,2 3,2 1,6 3,3 3,3 3,3 3,3 3,3 4 5 5
Номинальнй вес 1000 шт., кг 10,12 14,4 19 19,32 22,38 29 32,04 33 39,32 42,6 46 53 60,16

Размер, мм 10х100 10х120 12х100 12х120 12х150 16х105 16х140 16х180 16х200 16х220 20х125 20х160 20х300
А, резьба М10 М10 М12 М12 М12 М16 М16 М16 М16 М16 М20 М20 М20
L, длина анкера, мм 100 120 100 120 150 105 140 180 200 220 125 160 300
G, глубина анкеровки, мм 45 45 55 55 55 60 60 60 60 60 75 75 75
Н, макс. толщина прикрепляемого материала, мм 55 75 45 65 95 45 80 120 140 160 50 85 225
Do, диаметр отверстия под анкер, мм 10 10 12 12 12 16 16 16 16 16 20 20 20
Мин. вырывающая сила, кН (бетон В25) 5 5 6 6 6 7,5 9,4 9,4 9,4 9,4 12,3 12,3 12,3
Номинальнй вес 1000 шт., кг 61,00 73,40 93,85 107,80 128,95 202,00 224,50 285,00 320,00 340,25 336,00 402,50 718,75


особенности и применение в строительстве.

Содержание

  • 1 Характеристика конструкции
  • 2 Правильный подбор
  • 3 Сфера применения
  • 4 Принцип работы
    • 4.1 Монтаж
    • 4.2 Демонтаж
  • 5 Аналогичные конструкции

Клиновые анкеры являются на данный момент популярными крепежными элементами, которые помогают при монтаже различных тяжелых деталей к бетонным или кирпичным стенам. Применяется клиновой анкер в различных сферах строительства, за счет чего является практически универсальной крепежной единицей.

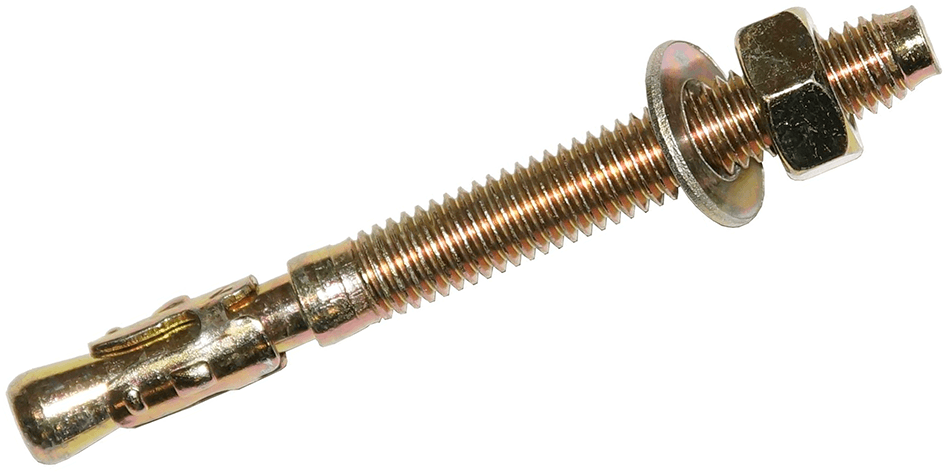

Внешний вид клинового анкера

Характеристика конструкции

Клиновой анкер представляет собой шпильку из углеродистой стали. С одного конца шпильки имеется резьба, с другого – расклинивающий механизм. Он представлен специальной муфтой, которая при расширении позволяет крепежу максимально закрепиться в основе. В отличие от аналогичных анкерных механизмов, клиновой тип крепежа лишен защитной «рубашки».

Клиновой анкер состоит из нескольких взаимосвязанных частей

При установке тяжелых предметов всегда высчитывается то давление, которое будет действовать на крепежный элемент. Это необходимо для того, чтобы рассчитать размер и количество анкеров для надежной фиксации. Все расчеты выполняются только по специальной таблице человеком, который имеет необходимый опыт. Здесь стоит учесть тот факт, что клиновой анкер в большинстве случаев берется чуть больше.

Размер изделия всегда выбит на гильзе. Для лучшего понимания, что представлен именно клиновой анкер, а не забивной, к примеру, на конструкции имеется маркировка WAM. Если маркировка отсутствует, то диаметр несложно измерить штангенциркулем.  К примеру, представим маркировку анкера 15*12*100 для бетона:

  • 15 – показатель диаметра корпуса. Судя по этому критерию, выбирается сверло соответствующего размера;
  • 12 – размер шпильки, которому должен соответствовать используемый гаечный ключ;
  • 100 – длина самого анкера, которая подбирается в зависимости от толщины стены.

Правильный подбор

Немаловажной информацией при выборе анкеров является классификация. Итак, данные крепежные элементы делятся на несколько групп: каркасные, усиленные и стандартные со средними размерами.

Анкеры с разной длиной крепятся на соответствующую каждому типу глубину. Так, усиленный анкер с показателем длины 40 мм монтируется в отверстие, которое по глубине составляет не меньше 27 мм. Также важно принимать во внимание то, что длина анкера напрямую зависит от показателя толщины той части конструкции, которая будет закрепляться этим анкером.

По положениям Государственного стандарта минимальный показатель длины клинового анкера составляет 40 мм и становится больше при шаге в 5 мм. Максимальной длиной является 100 и более мм.

Таблица с показателями, нужными при монтаже анкеров клинового типа

Помимо длины принимаются в расчет и такие составляющие, как максимально допустимая рабочая нагрузка и максимальный показатель нагрузки на выравнивание. Они имеют зависимость друг с другом. Так, первый критерий для болта анкерного типа может превышать второй не более, чем а 25 %.

Для надежного монтажа тяжелых изделий необходимо верно высчитывать предельно допустимую нагрузку на анкер. Так, к примеру, если бетонная стена является довольно прочной, то и анкер для нее нужен усиленный.

Сфера применения

Клиновые анкеры выпускаются в большом ассортименте, среди которого мастер подбирает необходимый вариант крепежа. Такие конструкции применяются для закрепления изделий, имеющих большой вес. Это могут быть кондиционеры, трубные и кабельные магистрали, несущие консоли ограждения различных типов и прочее. Клиновой анкер позволяет повысить прочность соединений.

В частности, данный крепежный элемент применяется для прикрепления преимущественно металлических частей к бетонному, кирпичному, каменному или основанию из газоблока.

Принцип работы

Установка клинового анкера довольно проста, поэтому провести ее сможет даже тот, кто ранее с такими работами не сталкивался. Единственным затруднительным моментом может стать правильный подбор диаметра для отверстия.

Монтаж

Установка анкера клинового типа идет по следующему алгоритму:

  1. На базовой поверхности подготавливается отверстие, диаметр которого совпадает с показателем поперечного размера анкера.
  2. Удаление из получившегося отверстия пыли и раскрошившихся частиц основы. Не обязательно проводить зачистку максимально тщательно.
  3. Установка анкера в отверстие путем забивания молотком.
  4. Закрепление анкера в поверхности. Для этого гаечным ключом проворачивается конструктивная гайка на анкере. За счет этого шпилька перемещается по направлению вдоль продольной оси, а хвостовик открывает распорный механизм на конце. Это позволяет надежно зафиксировать крепление в стене и защитить его от проворотов.

Монтаж анкера клинового типа проводится в несколько шагов

Демонтаж

В процессе эксплуатации клинового анкера может возникнуть ситуация, когда нужно снять крепление. Если еще при установке известно, что клиновой анкер будет удаляться через некоторое время, отверстие под него делается больше, чем длина изделия.

Для снятия необходимо убрать установленный на анкер предмет, освободить его от верхней гайки и забить до упора так, чтобы конец его сравнялся со стеной. Если остается небольшое отверстие, то оно заделывается цементным раствором или шпатлевкой.

Аналогичные конструкции

Помимо анкеров клинового типа для крепежа конструкции используются следующие элементы, которые могут заменить представленный крепеж:

  • стандартные анкеры – универсальный крепеж, который используется наиболее часто;
  • стержневые фиксаторы для отверстий с большой глубиной;
  • латунные анкеры;
  • анкеры для монтажа на основе из фанеры или гипсокартона. С их помощью устанавливаются только конструкции, которые имеют небольшой вес;
  • химические анкеры.

Выпускается масса различных конструкций анкеров, применяющихся в строительстве

Сейчас существует множество клиновых анкеров, среди которых несложно подобрать тот, что идеально подойдет по всем параметрам и надежно зафиксирует нужный предмет на поверхности.

Анкер клиновой – почему ему доверяют тяжелые конструкции? + видео

Анкер клиновой ГОСТ определяет как шпильку, которая оканчивается хвостовиком в форме конуса. Суть его воздействия на основание такова, что удержать на себе он может довольно тяжелые конструкции, именно это мы и разберем в данной статье.

Чем выделяется анкер клиновидного типа среди остальных?

Строительство и ремонт различных объектов предполагает использование ряда инструментов и приспособлений, что значительно облегчает работы. Так для закрепления тяжелого оборудования в стенах, выполненных из бетона, кирпича или камня, используют анкер клиновидный. Это так называемый крепежный элемент. Иногда возникает необходимость использования его и для домашнего ремонта. Обычно это происходит тогда, когда стены сделаны из очень прочных материалов (бетона или кирпича), и прикрепить к ним требуется достаточно тяжелую деталь.

Для изготовления клинового анкера берется самая прочная оцинкованная сталь. Такой крепеж часто используют для закрепления шахты лифта или кабельной трассы, перил, балок. При этом он должен обеспечить безопасность их использования. Ведь предполагается их частая эксплуатация, и ошибки при закреплении данных объектов могут привести к гибели людей. Поэтому так важно соблюдать правила монтажа, о которых пойдет речь ниже. Встречается еще и анкер-клин потолочный, используется он при установке люстр, кому ж захочется, чтобы она упала вскоре на голову.

Анкер клиновой – конструкция и маркировка

Что же представляет собой такой анкер? Это стальной стержень, у которого есть цилиндрическая подвижная муфта, по внешнему виду напоминающая поясок, также у него есть хвостовик, который представляет собой конус. Обязательно в комплекте идет клиновой анкер с гайкой, с ее помощью происходит закрепление. Раньше процесс монтажа деталей, особенно достаточно тяжелых, был очень затруднителен, потому что имеющиеся в хозяйстве гвозди не могли удержать их в бетоне.

Эта процедура стала намного проще, когда появился анкер клиновой забивной. Размеры его для той или иной ситуации подбираются с учетом веса крепящейся детали, а также ее толщины. Для удобства этого процесса была введена специализированная маркировка. Такие анкеры имеют свою общую маркировку, они обозначаются WAM, а далее идут цифры, указывающие на размеры. Так анкер клиновой WAM-06040 имеет следующие размеры: резьба – 6 мм, диаметр – 6 мм, длина – 40 мм. А WAM-08080 такие: резьба – 8 мм, диаметр – 8 мм, длина – 80 мм.

Особенности подбора анкера с клиновидным хвостовиком

Для каждого размера имеется и минимальная глубина крепления, которая также измеряется в миллиметрах (чем длиннее анкер, тем больше этот параметр). Если для крепежа длиной 40 мм такая глубина составляет 27 мм, то уже для восьмидесятого – 40 мм. При этом более длинный анкер клиновидного типа используют для закрепления более толстых элементов. Длина этого крепежа начинается от 40 мм, далее идет ее увеличение на 5 мм для следующих маркировок, есть даже клиновые типы анкеров длинной 10 см и более.

Отличительной чертой клинового типа является отсутствие защитной рубашки. Все остальные виды анкеров ее имеют. Для этих типов крепежей существуют предельные допустимые рабочие нагрузки. Помимо этого, для них также есть и предельная нагрузка на выравнивание. Еще между ними существует взаимосвязь – рабочая нагрузка должна быть не более 25 % от предельной нагрузки на выравнивание. Чем больше прочность бетона, тем больше и величина допустимой нагрузки. Но если происходит крепление элементов к основе из бетона, на которой имеются трещины, то изменяется и величина допустимой нагрузки. Так как очень важно обеспечить надежность крепления.

Все клиновые и другие анкеры, которые пригодны для использования, должны соответствовать своему ГОСТу. При этом, чтобы убедиться в качестве изделия, можно потребовать у продавца свидетельство на эту продукцию. Если с документацией все в порядке, значит, смело можно делать покупку. Проверка соответствующих документов обязательна, так как слишком большая роль отводится такому маленькому механизму, и от его качества зависит безопасность и даже здоровье людей.

Установка клинового анкера – на что обращать внимание?

Отличительной чертой использования клинового анкера является отсутствие необходимости определения точной глубины подготавливаемого для него отверстия. Установка клинового анкера происходит следующим образом. Когда на нем затягивают гайку, муфта надвигается на хвостовик. При этом внутри запускается механизм распирания, за счет которого и получается прочная фиксация его в поверхности, к которой он прикрепляется.

Вся последовательность монтажа различных элементов к прочным поверхностям выполняется следующим образом. Сначала необходимо просверлить отверстие, в которое будет вставляться анкер с клиновидным хвостовиком. Отверстие необязательно тщательно очищать, следует только выдуть основную пыль и убрать частички, открошившиеся от поверхности. Диаметр отверстия должен совпадать с диаметром клинового анкера. После этого вставляется сам крепеж, а дальше его необходимо забить в поверхность, сделать это можно при помощи обычного строительного молотка. Когда анкер плотно забит, можно производить подвешиваение детали, для этого используют гайку, которую закручивают для создания распирания внутри анкера.

Вид крепления, с помощью которого фиксируется деталь на поверхность, называется сквозным. Так как при этом происходит просверливание детали для ее последующего монтажа. При этом использование клинового анкера обеспечивает надежность соединения. Так как данный вид крепежного приспособления является самым прочным.

Но, к сожалению, далеко не всегда удается с первого раза выполнить правильно крепеж изделия. Бывают случаи, когда необходим демонтаж детали, прикрепленной с помощью клинового анкера. В этой ситуации поступают следующим образом. Если знаете, что в будущем придется демонтировать изделие, то при просверливании отверстия его глубина должна быть больше длины анкера. После снятия предмета крепеж можно будет забить до самого конца и в поверхности не будет никакого отверстия, а сама она будет ровной. Единственное неудобство – повторное использование клинового анкера невозможно.

Напарники клиновидного анкера в строительстве

Продаются анкеры как поштучно, так оптом и мелким оптом. Чем короче анкер клиновидной формы, тем больше штук в упаковке. Если для закрепления деталей необходимо достаточно большое их количество, то проще купить целую упаковку, все равно оставшиеся элементы пригодятся в будущем. Клиновидный тип анкера – это не единственный механизм для монтажа деталей к поверхностям.

Для этих целей существуют также и анкерные болты (с их помощью чаще всего крепятся строительные конструкции), и анкер-клин, имеющий высокую степень расклинивания. Есть еще и стержневые фиксаторы, который используют для глубокой установки. Латунные анкеры – для закрепления в бетоне. Есть даже специальные анкеры, с помощью которых детали крепятся к гипсокартону или фанере. Но при этом вес таких деталей незначителен.

Современный прогресс обеспечил создание еще и химических анкеров. Для их закрепления не требуется столько физических усилий. Для монтажа достаточно вставить в отверстие ампулу, в которой содержится специальная клеевая жидкость. Как видно, большое количество крепежных элементов разработано для фиксации к различным поверхностям всевозможных конструкций. У каждого из них есть свои отличительные черты, которыми и обусловлена специфика их применения.

  • Автор: Михаил Малофеев
