    На что обратить внимание при покупке автомата:

    Рассчитаем мощность для одной комнаты с большими нагрузками:

    Результат:

    ВЫБОР АВТОМАТОВ ПО МОЩНОСТИ И ПОДКЛЮЧЕНИЮ.

    Вид подключения =>

    Однофазное

    Однофазное
    вводный

    Трехфазное
    треугольником

    Трехфазное

    звездой

    Полюсность автомата =>

    Однополюсный
    автомат

    Двухполюсный
    автомат

    Трехполюсный
    автомат

    Четырехполюсный
    автомат

    Напряжение питания =>

    220 Вольт

    220 Вольт

    380 Вольт

    220 Вольт

    V

    V

    V

    V

    Автомат 1А >

    0. 2 кВт

    0.2 кВт

    1.1 кВт

    0.7 кВт

    Автомат 2А >

    0.4 кВт

    0.4 кВт

    2.3 кВт

    1.3 кВт

    Автомат 3А >

    0.7 кВт

    0.7 кВт

    3.4 кВт

    2. 0 кВт

    Автомат 6А >

    1.3 кВт

    1.3 кВт

    6.8 кВт

    4.0 кВт

    Автомат 10А >

    2.2 кВт

    2.2 кВт

    11.4 кВт

    6.6 кВт

    Автомат 16А >

    3.5 кВт

    3. 5 кВт

    18.2 кВт

    10.6 кВт

    Автомат 20А >

    4.4 кВт

    4.4 кВт

    22.8 кВт

    13.2 кВт

    Автомат 25А >

    5.5 кВт

    5.5 кВт

    28.5 кВт

    16.5 кВт

    Автомат 32А >

    7. 0 кВт

    7.0 кВт

    36.5 кВт

    21.1 кВт

    Автомат 40А >

    8.8 кВт

    8.8 кВт

    45.6 кВт

    26.4 кВт

    Автомат 50А >

    11 кВт

    11 кВт

    57 кВт

    33 кВт

    Автомат 63А >

    13. 9 кВт

    13.9 кВт

    71.8 кВт

    41.6 кВ



Номиналы автоматических выключателей по току для грамотного подбора

Устройства для отключения электричества при перегрузках и коротких замыканиях устанавливают на входе в любую домашнюю сеть. Необходимо правильно рассчитать номиналы автоматических выключателей по току, иначе их работа будет неэффективной. Согласны?

Мы расскажем, как производится расчет параметров автомата, согласно которым подбирают это защитное устройство. Из предложенной нами статьи вы узнаете, как выбрать прибор, требующийся для защиты электросети. С учетом наших советов вы приобретете вариант, четко срабатывающий в опасный для проводки момент.

Содержание статьи:

  • Параметры автоматических выключателей
    • Основные элементы и маркировка
    • Время-токовые характеристики срабатывания
  • Правила выбора номинала
    • Принцип устройства внутриквартирной разводки
    • Суммарная мощность электроприборов
    • Выбор сечения жил
    • Расчет номинала выключателя для защиты кабеля
  • Предупреждение перегрузки от работы потребителей
  • Выводы и полезное видео по теме

Параметры автоматических выключателей

Для обеспечения правильного выбора номинала устройств отключения необходимо понимание принципов их работы, условий и времени срабатывания.

Рабочие параметры автоматических выключателей стандартизированы российскими и международными нормативными документами.

Основные элементы и маркировка

В конструкцию выключателя входят два элемента, которые реагируют на превышение силой тока установленного диапазона значений:

  • Биметаллическая пластина под воздействием проходящего тока нагревается и, изгибаясь, надавливает на толкатель, который разъединяет контакты. Это «тепловая защита» от перегрузки.
  • Соленоид под воздействием сильного тока в обмотке генерирует магнитное поле, которое давит сердечник, а тот уже воздействует на толкатель. Это «токовая защита» от короткого замыкания, которая реагирует на такое событие значительно быстрее, чем пластина.

Типы устройств электрической защиты обладают маркировкой, по которой можно определить их основные параметры.

На каждом автоматическом выключателе обозначены его основные характеристики. Это позволяет не перепутать устройства, когда они установлены в щитке

Тип времятоковой характеристики зависит от диапазона уставки (величины силы тока при которой происходит срабатывание) соленоида. Для защиты проводки и приборов в квартирах, домах и офисах используют выключатели типа «C» или, значительно менее распространенные – «B». Особенной разницы между ними при бытовом применении нет.

Тип «D» используют в подсобных помещениях или столярках при наличии оборудования с электродвигателями, которые имеют большие показатели пусковой мощности.

Существует два стандарта для устройств отключения: жилой (EN 60898-1 или ГОСТ Р 50345) и более строгий промышленный (EN 60947-2 или ГОСТ Р 50030.2). Они отличаются незначительно и автоматы обоих стандартов можно использовать для жилых помещений.

По номинальному току стандартный ряд автоматов для использования в бытовых условиях содержит приборы со следующими значениями: 6, 8, 10, 13 (редко встречается), 16, 20, 25, 32, 40, 50 и 63 A.

Время-токовые характеристики срабатывания

Для того чтобы определить быстроту срабатывания автомата при перегрузке существуют специальные таблицы зависимости времени отключения от коэффициента превышения номинала, который равен отношению существующей силы тока к номинальной:

K = I / In.

Резкий обрыв вниз графика при достижении значения коэффициента диапазона от 5 до 10 единиц, обусловлен срабатыванием электромагнитного расцепителя. Для выключателей типа «B» это происходит при значении от 3 до 5 единиц, а для типа «D» – от 10 до 20.

График показывает зависимость диапазона времени срабатывания автоматов типа «C» от отношения силы тока к значению, которое установлено для этого выключателя

При K = 1,13 автомат гарантированно не отключит линию в течение 1 часа, а при K = 1,45 – гарантированно отключит за это же время. Эти величины утверждены в п. 8.6.2. ГОСТ Р 50345-2010.

Чтобы понять, за какое время сработает защита, например, при K = 2, необходимо провести вертикальную линию от этого значения. В результате получим, что согласно приведенному графику, отключение произойдет в диапазоне от 12 до 100 секунд.

Столь большой разброс времени обусловлен тем, что нагрев пластины зависит не только от мощности проходящего через нее тока, но и параметров внешней среды. Чем выше температура, тем быстрее срабатывает автомат.

Правила выбора номинала

Геометрия внутриквартирных и домовых электрических сетей индивидуальна, поэтому типовых решений по установке выключателей определенного номинала не существует. Общие правила расчета допустимых параметров автоматов достаточно сложны и зависят от многих факторов. Необходимо учесть их все, иначе возможно создание аварийной ситуации.

Принцип устройства внутриквартирной разводки

Внутренние электрические сети имеют разветвленную структуру в виде «дерева» – графа без циклов. Соблюдение такого принципа построения называется , согласно которой оснащаются защитными устройствами все виды электрических цепей.

Это улучшает устойчивость системы при возникновении аварийной ситуации и упрощает работы по ее устранению. Также гораздо легче происходит распределение нагрузки, подключение энергоемких приборов и изменение конфигурации проводки.

У основания графа находится вводной автомат, а сразу после разветвления для каждой отдельной электрической цепи размещают групповые выключатели. Это проверенная годами стандартная схема

В функции вводного автомата входит контроль общей перегрузки – недопущение превышения силой тока разрешенного значения для объекта. Если это произойдет, то существует риск повреждения наружной проводки. Кроме того, вероятно срабатывание защитных устройств за пределами квартиры, которые уже относится к общедомовой собственности или принадлежит местным энергосетям.

В функции групповых автоматов входит контроль силы тока по отдельным линиям. Они защищают от перегрузки кабель на выделенном участке и подключенную к нему группу потребителей электроэнергии. Если при коротком замыкании такое устройство не срабатывает, то его страхует вводной автомат.

Даже для квартир с небольшим количеством электропотребителей желательно выполнить отдельную линию на освещение. При отключении автомата другой цепи, свет не погаснет, что позволит в более комфортных условиях устранить возникшую проблему. Практически в каждом щитке значение номинала вводного автомата меньше чем сумма на групповых.

Суммарная мощность электроприборов

Максимальная нагрузка на цепь возникает при одновременном включении всех электроприборов. Поэтому обычно, суммарную мощность вычисляют простым сложением. Однако в ряде случаев этот показатель будет меньше.

Для некоторых линий, одновременная работа всех подключенных к ней электроприборов маловероятна, а порой и невозможна. В домах иногда специально устанавливают ограничения на работу мощных устройств. Для этого нужно помнить о недопущении их одновременного включения или использовать ограниченное число розеток.

Вероятность одновременной работы всей офисной оргтехники, освещения и вспомогательного оборудования (чайники, холодильники, вентиляторы, обогреватели и т.д.) очень низка, поэтому при расчете максимальной мощности используют поправочный коэффициент

При электрификации офисных зданий для расчетов часто используют эмпирический коэффициент одновременности, значение которого берут в диапазоне от 0,6 до 0,8. Максимальная нагрузка вычисляется умножением суммы мощностей всех электроприборов на коэффициент.

В расчетах существует одна тонкость – необходимо учитывать разницу между номинальной (полной) мощностью и потребляемой (активной), которые связаны коэффициентом (cos (f)).

Это означает, что для работы устройства необходим ток мощности равной потребляемой деленной на этот коэффициент:

Ip = I / cos (f)

Где:

  • Ip – сила номинального тока, которую применяют в расчетах нагрузки;
  • I – сила потребляемого прибором тока;
  • cos (f) <= 1.

Обычно номинальный ток сразу или через указание величины cos (f) указывают в техническом паспорте электрического прибора.

Так, например, значение коэффициента для люминесцентных источников света равно 0,9; для LED-ламп – около 0,6; для обыкновенных ламп накаливания – 1. Если документация утеряна, но известна потребляемая мощность бытовых устройств, то для гарантии берут cos (f) = 0,75.

Указанные в таблице рекомендуемые значения коэффициента мощности можно использовать при расчете электрических нагрузок, когда отсутствуют данные о номинальном токе

О том, как подобрать автоматический выключатель по мощности нагрузки, написано в , с содержанием которой мы советуем ознакомиться.

Выбор сечения жил

Прежде чем прокладывать силовой кабель от распределительного щитка к группе потребителей, необходимо вычислить мощность электроприборов при их одновременной работе. Сечение любой ветви выбирают по таблицам расчета в зависимости от типа металла проводки: меди или алюминия.

Производители проводов сопровождают выпускаемую продукцию подобными справочными материалами. Если они отсутствуют, то ориентируются на данные из справочника «Правила устройства электрооборудования» или производят .

Однако часто потребители перестраховываются и выбирают не минимально допустимое сечение, а на шаг большее. Так, например, при покупке медного кабеля для линии 5 кВт, выбирают сечение жил 6 мм2, когда по таблице достаточно значения 4 мм2.

Справочная таблица, представленная в ПУЭ, позволяет выбрать необходимое сечение из стандартного ряда для различных условий эксплуатации медного кабеля

Это бывает оправдано по следующим причинам:

  • Более длительная эксплуатация толстого кабеля, который редко подвергается предельно допустимой для его сечения нагрузке. Заново выполнять прокладку электропроводки – непростая и дорогостоящая работа, особенно если в помещении сделан ремонт.
  • Запас пропускной способности позволяет беспроблемно подключать к ветви сети новые электроприборы. Так, в кухню можно добавить дополнительную морозильную камеру или переместить туда стиральную машину из ванной комнаты.
  • Начало работы устройств, содержащих электродвигатели, дает сильные стартовые токи. В этом случае наблюдается просадка напряжения, которая выражается не только в мигании ламп освещения, но и может привести к поломке электронной части компьютера, кондиционера или стиральной машины. Чем толще кабель, тем меньше будет скачок напряжения.

К сожалению, на рынке много кабелей, выполненных не по ГОСТу, а согласно требованиям различных ТУ.

Часто сечение их жил не соответствует требованиям или они выполнены из токопроводящего материала с большим сопротивлением, чем положено. Поэтому реальная предельная мощность, при которой происходит допустимый нагрев кабеля, бывает меньше чем в нормативных таблицах.

Эта фотография показывает отличия между кабелями, выполненными по ГОСТ (слева) и согласно ТУ (справа). Очевидна разница в сечении жил и плотности прилегания изоляционного материала

Расчет номинала выключателя для защиты кабеля

Устанавливаемый в щитке автомат должен обеспечить отключение линии при выходе мощности тока за пределы диапазона, разрешенного для электрического кабеля. Поэтому для выключателя необходимо провести расчет максимально допустимого номинала.

По ПУЭ допустимую длительную нагрузку проложенных в коробах или по воздуху (например, над натяжным потолком) медных кабелей, берут из приведенной выше таблицы. Эти значения предназначены для аварийных случаев, когда идет перегрузка по мощности.

Некоторые проблемы начинаются при соотнесении номинальной мощности выключателя длительному допустимому току, если это делать в соответствии с действующим ГОСТ Р 50571.4.43-2012.

Приведен фрагмент п. 433.1 ГОСТ Р 50571.4.43-2012. В формуле «2» допущена неточность, а для правильного понимания определения переменной In нужно учесть Приложение «1»

Во-первых, в заблуждение вводит расшифровка переменной In, как номинальной мощности, если не обратить внимания на Приложение «1» к этому пункту ГОСТа. Во-вторых, в формуле «2» существует опечатка: коэффициент 1,45 добавлен неправильно и этот факт констатируют многие специалисты.

Согласно п. 8.6.2.1. ГОСТ Р 50345-2010 для бытовых выключателей с номиналом до 63 A условное время равно 1 часу. Установленный ток расцепления равен значению номинала, умноженного на коэффициент 1,45.

Таким образом, согласно и первой и измененной второй формулам номинальная сила тока выключателя должна рассчитываться по следующей формуле:

In <= IZ / 1,45

Где:

  • In – номинальный ток автомата;
  • IZ – длительный допустимый ток кабеля.

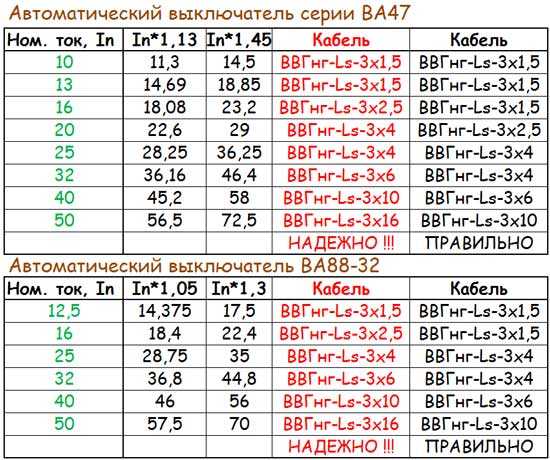

Проведем расчет номиналов выключателей для стандартных сечений кабелей при однофазном подключении с двумя медными жилами (220 В). Для этого разделим длительный допустимый ток (при прокладке по воздуху) на коэффициент расцепления 1,45.

Выберем автомат таким образом, чтобы его номинал был меньше этого значения:

  • Сечение 1,5 мм2: 19 / 1,45 = 13,1. Номинал: 13 A;
  • Сечение 2,5 мм2: 27 / 1,45 = 18,6. Номинал: 16 A;
  • Сечение 4,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
  • Сечение 6,0 мм2: 50 / 1,45 = 34,5. Номинал: 32 A;
  • Сечение 10,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
  • Сечение 16,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A;
  • Сечение 25,0 мм2: 115 / 1,45 = 79,3. Номинал: 63 A.

Автоматические выключатели на 13A в продаже бывают редко, поэтому вместо них чаще используют устройства с номинальной мощностью 10A.

Кабели на основе алюминиевых жил сейчас редко используют при монтаже внутренней проводки. Для них тоже есть таблица, позволяющая выбрать сечение по нагрузке

Подобным способом для алюминиевых кабелей рассчитаем номиналы автоматов:

  • Сечение 2,5 мм2: 21 / 1,45 = 14,5. Номинал: 10 или 13 A;
  • Сечение 4,0 мм2: 29 / 1,45 = 20,0. Номинал: 16 или 20 A;
  • Сечение 6,0 мм2: 38 / 1,45 = 26,2. Номинал: 25 A;
  • Сечение 10,0 мм2: 55 / 1,45 = 37,9. Номинал: 32 A;
  • Сечение 16,0 мм2: 70 / 1,45 = 48,3. Номинал: 40 A;
  • Сечение 25,0 мм2: 90 / 1,45 = 62,1. Номинал: 50 A.
  • Сечение 35,0 мм2: 105 / 1,45 = 72,4. Номинал: 63 A.

Если производитель силовых кабелей заявляет иную зависимость допустимой мощности от площади сечения, то необходимо пересчитать значение для выключателей.

Формулы зависимости силы тока от мощности для однофазной и трехфазной сети отличаются. Многие люди, которые имеют приборы, рассчитанные на напряжения 380 Вольт, на этом этапе допускают ошибку

Как определить технические параметры автоматического выключателя по маркировке, подробно . Рекомендуем ознакомиться с познавательным материалом.

Предупреждение перегрузки от работы потребителей

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля.

Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель. Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии.

Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Например, при заклинивании подшипника электродвигателя, ток в обмотке резко увеличивается, но не до значений короткого замыкания. Если автомат среагирует быстро, то обмотка не успеет оплавиться, что спасет двигатель от дорогостоящей процедуры перемотки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Если количество установленных в распределительный щит групповых автоматов велико, то их необходимо подписать и пронумеровать. Иначе можно запутаться

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 — 25) * 1,45 * 220 = 2,2 кВт.

Это очень мало относительно общего потребления. При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях.

Поэтому чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность с номиналом 20A на примере выделенной для кухни отдельной линии.

К ней подсоединены и могут быть одновременно включены следующие электроприборы:

  • Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
  • Две морозильные камеры, мощностью 200 Вт;
  • Духовка, мощностью 3,5 кВт;
  • При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

На кухне постоянное подключение к электричеству должно быть у холодильного оборудования и плиты. Если существует риск превышения силы тока, то одновременную работу остальных устройств можно исключить, выделив для них всего две розетки

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Единственный нюанс заключается в возможности увеличения напряжения до 230 В, что разрешено нормативными документами. В частности ГОСТ 29322-2014 (IEC 60038:2009) определяет стандартное напряжение равным 230 В с возможностью использования 220 В.

Сейчас в большинство сетей электричество подают напряжение 220 В. Если же параметр тока приведен к международному стандарту 230 В, то можно пересчитать номиналы в соответствии с этим значением.

Выводы и полезное видео по теме

Устройство выключателя. Выбор вводного автомата в зависимости от подключаемой мощности. Правила распределения питания:

Выбор выключателя по пропускной способности кабеля:

Расчет номинального тока выключателя – сложная задача, для решения которой необходимо учесть множество условий. От установленного автомата зависит удобство обслуживания и безопасность работы локальной электросети.

В случае возникновения сомнений в возможности сделать правильный выбор необходимо обратиться к опытным электрикам.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в подборе автоматических выключателей. Поделитесь полезной информацией и фото по теме статьи, задавайте вопросы.

загрузок документации и программного обеспечения | Schneider Electric

Категория документа

3d
CAD, чертежи и кривые

Технические чертежи для наших продуктов.

81 188

стр.
Каталоги и брошюры

Обзоры продуктов и документы по выбору.

155 712

action_test
Оценка соответствия

6 617

цитата
Спецификации

Технические данные и характеристики нашей продукции.

148 857

box2
Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

12 567

action_duplicate
Пресс-релиз

33

прошивка_обновление
Программное и микропрограммное обеспечение

Все выпуски программного обеспечения и обновления доступны для загрузки.

2 593

action_print_preview
Решения

1 423

Energy_efficiency
Устойчивое развитие

243 392

action_settings1
Техническая информация

Сертификаты продукции, технические характеристики и многое другое.

246 633

earth_arrow
Обучение, мероприятия и вебинары

180

media_video
Видео

356

open_book
Белая книга

981

3d
CAD, чертежи и кривые

Технические чертежи для наших продуктов.

81 188

стр.
Каталоги и брошюры

Обзоры продуктов и документы по выбору.

155 712

action_test
Оценка соответствия

6 617

цитата
Спецификации

Технические данные и характеристики нашей продукции.

148 857

коробка2
Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

12 567

Посмотреть еще

3d
CAD, чертежи и кривые

Технические чертежи для наших продуктов.

81 188

стр.
Каталоги и брошюры

Обзоры продуктов и документы по выбору.

155 712

action_test
Оценка соответствия

6 617

цитата
Спецификации

Технические данные и характеристики нашей продукции.

148 857

box2
Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

12 567

action_duplicate
Пресс-релиз

33

firmware_upgrade
Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.

2 593

action_print_preview
Решения

1 423

Energy_efficiency
Устойчивое развитие

243 392

action_settings1
Техническая информация

Сертификаты продукции, технические характеристики и многое другое.

246 633

earth_arrow
Обучение, мероприятия и вебинары

180

media_video
Видео

356

открытая_книга
Белая книга

981

Показать меньше

Таблица значений силы тока для автомобильных проводов

АВТОМОБИЛЬНЫЕ

.
25 А 30 А
Провод калибра 20 (AWG) 4,5 фута 2,2 фута 1,6 фута   .
18 Gauge Wire (AWG)  7.3 ft 3.7 ft 2.4 ft 1.8 ft
16 Gauge Wire (AWG)  11.5 ft  5.8 ft  3,8 фута 2,9 фута  2,3 фута  1,9 фута
14 Gauge Wire (AWG)  18.4 ft  9.2 ft  6.1 ft 4.6 ft  3.7 ft  3.1 ft
12 Gauge Wire (AWG)  29.4 ft 14.7 ft  9.8 ft 7.4 ft  5.9 ft  4.9 ft
10 Gauge Wire (AWG) 46.8 ft  23. 4 ft  15.6 ft 11.7 ft  9.4 ft 7.8 ft
8 Gauge Wire (AWG)  74.4 ft  37.2 ft  24.8 ft 18.6 ft  14.9 ft  12.4 ft

In order for your automotive electrical Чтобы система работала должным образом, ваш провод должен иметь правильный размер в зависимости от величины тока (силы тока), который должен нести провод, и необходимой длины провода. Например, вы хотите добавить в свой автомобиль несколько прожекторов. Прожекторы потребляют 15 ампер тока. Длина провода, необходимая для подключения к прожекторам, равна 9футов. Исходя из приведенной выше таблицы, вы можете использовать автомобильный провод 12 калибра для своих прожекторов.

Почему размер автомобильного провода так важен? Когда электричество проходит через провод, провод сопротивляется электричеству, и часть его преобразуется в тепло, которое поглощается проводом. Эта потеря энергии реализуется в виде падения напряжения на конце провода. Проще говоря, вы можете думать о 12 Вольтах как о 12 единицах работы. Если в вашем проводе падение напряжения составляет 2%, то провод использует 0,24 вольта или единицы работы. Остается 11,76 вольт, или оставшиеся единицы работы. Итак, если вы прикрепите вольтметр к аккумулятору и покажете 12 вольт, когда вы поместите вольтметр на конец провода, вы увидите 11,76 вольта. Если вы пропускаете через провод ток 20 ампер, то он потребляет 4,8 Вт мощности. Теперь предположим, что на вашем проводе падение напряжения составляет 20%. Показание напряжения на вашем вольтметре на конце провода будет всего 9.0,6 вольт, а провод поглощает колоссальные 48 ватт мощности!

Что лучше припаивать или обжимать разъемы автомобильного провода? Пайка предпочтительнее, поскольку она создает максимальный поверхностный контакт между проводом и клеммой или разъемом. Однако в 95% и более случаев хороший обжим сработает так же хорошо. Главное — обеспечить хороший электрический контакт между медными жилами провода и корпусом клеммы или разъема. По сути, если вы обжимаете провод и клемму вместе и не можете их разъединить, соединения, скорее всего, будет достаточно. Всегда полезно закрыть концы автомобильного провода термоусадочной трубкой.

  Recommended Length and Amperage for Battery Cable while maintaining a 2% or less voltage drop at 12 volts
Battery Cable Size 50 Amps 100 Amps 150 Amps 200 Amps 300 Amps
6 Gauge (AWG)  11.8 ft 5.9 ft 4.4 ft  2.9 ft 2.2 ft
4 Gauge (AWG)  18. 8 ft  9.4 ft 6.3 ft  4.7 ft 3.1 ft
2 Gauge (AWG)  29.8 ft  14.9 ft  9.9 ft  7.4 ft  4.9 ft
1 Gauge (AWG)  37.7 ft  18.9 ft  12.6 ft  9.4 ft  6.3 ft
1/0 Gauge (AWG)  47.5 ft  23.8 ft  15.9ft  11.9 ft  7.9 ft
2/0 Gauge (AWG) 60 ft  30 ft  20 ft  15 ft 10 ft
3/0 Gauge (AWG )  75.6 ft  37.8 ft  25.2 ft  18.9 ft  12.6 ft
4/0 Gauge (AWG)  95.2 ft  47.6 ft  31.7 ft  23.8 ft 15,8 футов



При выборе размера кабеля аккумулятора для питания вашей электрической системы или проекта важно, чтобы он был соответствующего размера. Когда электричество течет по кабелю, потоку этого электричества присуще сопротивление, которое будет генерировать тепло в кабеле вашей батареи и проявляться в форме так называемого падения напряжения. Падение напряжения — это просто напряжение на одном конце кабеля минус напряжение на другом конце кабеля. На это падение напряжения влияет диаметр медных проводников внутри кабеля и общая длина кабеля. Чем длиннее кабель батареи, тем выше будет падение напряжения и тем больше диаметр или калибр (AWG). кабеля аккумулятора, тем меньше будет падение напряжения.

Почему важно падение напряжения? например, предположим, что ваша длина кабеля аккумулятора подключена к источнику 12 вольт и имеет падение напряжения 2%, что считается достаточным почти для всех электрических систем. На источнике или аккумуляторе вы покажете 12 вольт с помощью вольтметра, но на другом конце кабеля ваш вольтметр покажет только 11,76 вольт (12 вольт -2%). Если вашей схеме требуется ток 100 ампер, кабель батареи будет потреблять 24 Вт мощности из-за своего сопротивления. Теперь допустим, что ваше падение напряжения составляет 10%. Теперь ваш вольтметр на другом конце кабеля аккумулятора будет показывать 10,8 вольт (12 вольт — 10%), и то же самое 100-амперное потребление тока приведет к тому, что кабель аккумулятора будет потреблять 120 Вт мощности! Ваш кабель обязательно станет теплым на ощупь! Такое падение напряжения приведет к тому, что другие устройства не будут работать должным образом — лампочки будут тусклее, вентиляторы и двигатели будут слабее, а если падение напряжения будет достаточно высоким, компьютерные системы могут выйти из строя, и даже сам кабель может быть поврежден, что приведет к катастрофический сбой и даже электрический пожар!

При определении длины кабеля, необходимого для вашей цепи, необходимо учитывать как положительный, так и отрицательный кабель, особенно если вы подключаете автомобиль без заземления шасси, например катер или другое транспортное средство с корпус из стеклопластика. Таким образом, если у вас есть 10 футов пробега от вашей батареи, у вас фактически будет 20 футов пробега, потому что отрицательный кабель также будет в 10 футах от батареи.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
