Привет! Вот и добрались мы до старого доброго телефонного кабеля. Сегодня я закрою цикл статей по опрессовке и покажу как правильно обжать витую пару на 4 жилы. Тема актуальна до сих пор для домашней сети и офиса – где-то лежат бухты «телефонки», а где-то она просто дешевле, а для дома скорости даже 100 Мбит/с это с головой. В духе WiFiGid – без воды и по делу. Приступаем!

Остались сомнения и вопросы? Напиши их в комментариях, это поможет будущим читателям.

Содержание

Схема обжимки
Что еще почитать?
Что нужно для обжима
Процесс
Задать вопрос автору статьи

Напомню, что прямой обжим применяется на разнотипных устройствах (КОМП-СВИЧ), а кроссовер на однотипных (КОМП-КОМП, СВИЧ-СВИЧ). В современной же практике (да и было уже так много лет назад), устройства стараются сами распознать тип обжима и спокойно продолжают работать на любом из этих стандартов. Но лучше делать как положено, дабы не запутать следующего опрессовщика.

По цветам тоже не все однозначно. Классика – оранжевый, зеленый, бело-оранжевый, бело-зеленый. Но видел и оранжево-синие популярные стандарты у Ростелекома. Как мастер захочет, так тому и быть. Главное – соблюсти верный порядок и не выкидывать старый обжатый коннектор до полной боеготовности новой сети. Из-за этого свойства можно извратиться, и разделить 8-жильную витую пару на 2 канала… Бывает и такое. Экономия.

По сути дела, вышеизложенного уже хватит понимающему человеку. Но интернет требует объемы пеленок текста. Поэтому жаждущим узнать чего-то особенного и побольше мы уже подготовили 2 классные статьи по этой теме со всеми подробностями и деталями:

Обжимные клещи. По-умному и забугорному их называют кримпером. Хотел написать, что пункт опционален и можно обойтись отверткой или зубами, но лучше всего получается именно клещами. Они и провод подрежут, и изоляцию снимут, и сделают в итоге все по-человечески и красиво.

Отрезаем провод нужной нам длины. Не нужно брать про запас сразу мотки на лишних 5 метров, после укладки это все очень некрасиво болтается. А расходы на обжимной брак не такие уж и большие. Так что рассчитали, взяли про запас пару метров, абы как отрезали. Всю красоту будем наводить уже потом.

На глаз отступаем от оплетки 1-1,5 см и ровно отрезаем расправленные провода. Возьмете больше – останется лишняя часть без оплетки снаружи коннектора, возьмете меньше – проводки не влезут в коннектор и ножи не проколят наши проводки.

Вставляем провода в коннектор. Коннектор держим плоской нижней частью к себе, так и указывается расположение на схемах. Засунули до упора, убедились в правильной расстановке, радуемся. Укрощение жилок – один из самых сложных этапов этого мероприятия.

Вставляем в кримпер коннектор и опрессовываем до щелчка. Если есть сомнения в плохой прорезке – надавите еще. И на будущее, если первый тест показывает проблему в коннекте, самым простым способом исправления будет повторная опрессовка клещами. Лично мне обычно помогало. И только после этого в случае неудачи можно задуматься о повторении операции.

Можно чуть-чуть подергать коннектор с проводом друг от друга, чтобы проверить качество обжима перед подключением, но сильно не увлекайтесь! После этого используем тестер или переходим к полевым испытаниям. Все! Процесс закончен, больше секретов здесь нет.

Все! Надеюсь, наш крутой портал WiFiGid смог помочь тебе! Но если я где-то не прав, что-то забыл или вообще написал полный бред, ты всегда можешь черкануть об этом в комментариях, и мои коллеги все оперативно поправят. До скорых встреч!

Витая пара – это 4-х или 8-жильный кабель, жилы которого сплетены между собой попарно. Каждая пара проводов обладает схожими цветами, к примеру: жёлтый и жёлто-белый, красный и красно-белый и т.д. Для каждого кабеля используются специальные разъёмы – коннекторы, на 4 или 8 контактов соответственно.

STP – на каждой паре имеется защитный экран проволочного типа, внешний экран также есть. Применяются такие кабели в офисах средних размеров и в помещениях с присутствием наводок. Качественный сигнал передаётся на расстояние до 100 м.
SF/UTP – сами пары лишены экранов, внешний экран двойной: оплётка из меди и плёнка из фольги. Используются на промышленных предприятиях для защиты от наводок и сбережения качественного сигнала при передаче на длительные расстояния.
S/FTP – все пары имеют экран из фольги, внешнее экранирование представлено оплёткой из меди. Используются в зданиях с наличием больших наводок и в местах, где нужно сберечь скорость обмена данными на длительные дистанции.

Виды витой пары

Бывают кабели на 4 и 8 жил. Четырёхжильные способны передавать данные на скорости не более 100 Мбит/с. Восьмижильные способны поднять эту скорость до 1000 Мбит/с. Для длинных кабельных трасс (свыше 100 метров) необходим монтаж вспомогательного усиливающего оборудования.

Создателем витой пары считается Александр Белл, предложивший скрученный парный провод для защиты телефонной линии от помех, наводимых соседствующими проводами телеграфа или линий электропередачи. Такая скрученная пара проводов успешно использовалась в течение почти 100 лет, пока не была вытеснена современными типами медного кабеля.

Как и любое телекоммуникационное оборудование для медных кабелей разработаны международные стандарты. В данном случае ISO/IEC 11801. Кроме того, существует норматив EIA/TIA 568, действующий на территории США и его сателлитов. Данные стандарты неоднократно дополнялись и сегодня выделены 8 категорий витой пары:

Категория 8 (Сat8). Новейший стандарт, представленный в 2016 году. Этот кабель на четыре пары способен передать 40GE-сигнал, на расстояние до 42 метров. Cat8 делится на 2 категории:
Cat8.1 – стандартизирована для работы с коннекторами типа RJ-45 и обратно совместим с кабелями Сat6A.
Cat8.2 – предназначена для коннекторов типа TERA (разработка Siemens Company), GG45 (разработка Nexans), и ARJ-45 (разработка Bei Fuse Ltd). Данные коннекторы являются проприетарными и перспективы их применения пока туманны.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого.

Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет. Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

В последние годы набирает популярность витая пара с оболочкой из мало дымного безгалогенного компаунда (маркировка LSZH) для прокладки в помещениях. Она плохо горит и не выделяет вредных веществ. Поэтому если к линиям или помещениям предъявляются строгие требования пожарной безопасности, выбирать следует именно его. Да, он дороже PVC, но долговечнее и безопаснее.

Существуют также более редкие оболочки для кабеля. Например, маркировка FRNC означает, что оболочка кабеля огнеупорна и устойчива к коррозии. Оболочка из полиуретана (PUR) отлично сопротивляется маслу и многократному изгибу. Такие кабеля используются в робототехнике и других сферах с особыми требованиями к проводникам.

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Данную схему часто называют «Компьютер – Компьютер», хотя на самом деле её применяют для подключения: роутеров, свитчей, телевизоров, сетевых принтеров и многих других сетевых устройств. В том числе её постоянно используют для подключения интернета.

Самое главное убедитесь, чтобы каждый проводок доставал до металлических жил коннектора, которые будут потом использоваться при «спайке». Желательно, чтобы основная оплетка также была максимально внутри самого коннектора. Далее вам останется взять щипцы для обжимки и один раз хорошо их зажать.

ПРИМЕЧАНИЕ! Коннектор RJ-45 – это неправильно название. На деле же данного коннектора и вовсе не существует. Правильное название – 8P8C. Но его почему-то путают с патч-кордом RJ45S, который имеет всего 4 жилы и предназначен для подключения модемов. Но так как название уже вплотную используется как в интернете, так и у сетевых инженеров, то менять его никто не собирается. Да и звучит оно проще. Но знать об этом факте должен каждый профессиональный инженер.

Витая пара (рис. 1) представляет собой сетевой кабель, состоящий из одной или нескольких пар проводников, скрученных между собой. Используется для прокладки линий связи. Концы остаются свободными, что позволяет делать отрезки любой длины.

Патч-корд (рис. 2) является соединительным шнуром для подключения друг к другу различных устройств. На его концах устанавливаются коннекторы, соответствующие подключаемому оборудованию. Длина патч-кордов может быть разной, а изготовление – заводским или ручным.

У провода внутри под изоляцией есть капроновая нитка. Можно немного разрезать изоляцию ножом или ножницами, а затем, чтобы не повредить изоляцию внутренних проводков, потянуть за нитку, так чтобы она рвала внешнюю изоляцию. Порвать примерно 2-3 см. затем отрезать лишнюю изоляцию. Я стараюсь не пользоваться инструментами для обрезки изоляции т. к. очень часто повреждается изоляция самих проводов. Исключением является очень дорогие и качественные обжимные клещи.

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

Соединение кабельных жил с разъёмом именуют обжимкой – контактная группа коннектора, после распределения в нём жил провода, вжимается внутрь, прокалывая их изоляцию и фиксируя кабель. Так создаётся надёжное и качественное соединение. Наиболее востребованными являются коннекторы модели rj45.

Розетка rj45, посредством которой выполняется распиновка, нередко именуется специалистами как разъём 8P8C. Такая маркировка говорит о том, что и вилка и сама розетка обладают 8 контактами. Все эти контакты можно соединять в различных схематических вариациях в соответствии с типом кабельного соединения.

Распиновка розетки rj-45: красным обведена маркировка для стандарта T568A, синим – T568B

Rg 45 распиновка 8 проводов бывает двух стандартов: T568A и T568B. Последний является более востребованным и применяется значительно чаще, так как предназначен для соединения ПК с роутером или модемом. Первый стандарт создан для соединения двух ПК между собой.

Кроме вышеуказанных 2 конфигураций существует ещё и промежуточная – консольная. Она предполагает размещение проводников на краях кабеля в перевёрнутом порядке. Жила №1 с первого коннектора соответствует жиле №1 со второго коннектора. Проводники №8 также соответствуют друг другу.

При таком варианте подключения положено использовать прямую схему (см. А на рис.12). Но, при использовании в топологии сети интеллектуальных узлов, данное ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться выбранного стандарта для той или иной ЛВС.

В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.

Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом – кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Несмотря на серьёзную конкуренцию со стороны оптического кабеля, витая пара продолжает прочно удерживать сегмент «последнего метра». Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Действительно, во многих случаях оптические кабели оказываются перспективнее медных, благодаря большей надёжности и огромному запасу для модернизации. Одна и та же пара волокон может передать и 1GE и 40GE. При этом оптический кабель абсолютно не подвержен электромагнитным помехам, более устойчив к непогоде и влажной среде. Да, монтаж ВОК намного сложнее медных линии, но если расстояние между узлами сети превышает 70 метров, берите оптику – не прогадаете.

Тем не менее, в ближайшие годы рынок витой пары будет продолжать расти. Как ожидают эксперты «ResearchAndMarkets», к 2023 году более 90% рынка кабеля для передачи данных составит медная витая пара UTP. Кабель Cat5e уже сдаёт позиции более современным Cat6/6A, а кабель Cat7 расширит присутствие на рынке, заняв нишу, которую сейчас занимает Cat6A.

Что касается экзотики вроде витой пары на 6 пар проводников, то она стремительно уходит в прошлое, не в последнюю очередь благодаря распространению IP-телефонии. IP-аппараты уже сравнялись по цене с аналоговыми собратьями, так что сегодня легче и дешевле передать и данные и телефонию по единственному UTP, чем использовать комбинированные решения.

Фактически, главным конкурентом витой пары в её нише «последнего метра» является не оптические, а беспроводные линии. Внедрение стандарта Wi-Fi 6 может серьезно изменить расклад сил в этой области, и как будут развиваться события станет ясно уже совсем скоро, после 2021 года.

Как оказалось, схема обжима витой пары не так уж и сложна. Сделать такое соединение своими руками вполне возможно. Кроме того, витая пара, подключение которой производится своими руками, сэкономит ваш личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Интернет-кабель содержит 8 медных проводников, скрученных попарно. Именно поэтому такой провод называется витой парой. Двойные ядра похожи по цвету. Например, пара может быть синей и сине-белой или коричневой и коричнево-белой.

На счетчиках есть два типа проводов — экранированный (СТП) и неэкранированный (УТП). Но, в конечном счете, эти типы кабелей выполняют одну и ту же работу, а потому переплачивать за экран смысла нет. Поэтому лучшим будет второй вариант, так как он более доступен для подключения. Кроме того, в нем есть разные категории, среди которых стоит выбирать.

Кабели UTP можно разделить на 3, 5, 6 и 7 (наиболее распространенные). Нужно понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. Сегодня можно выделить 5-ю категорию, которая хорошо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

Также для работы может понадобиться инструмент под названием кримпер, т.е. специальные плоскогубцы для обжима штекера. Хотя можно обойтись и без них, при условии, что обжать нужно только один-два провода — в этом случае не стоит тратиться на это.

Разобравшись с необходимым инструментом и материалом можно приступать к выбору варианта обжима. Ведь от того, каким он будет, зависит скорость передачи интернет-трафика и прочей информации, и типы устройств, с которыми будет совместим кабель.

Распиновка бывает двух видов: это 568 А и 568 В. В свою очередь они составляют два подвида — прямое соединение или перекрестное (перекрестное). К тому же там упрощенная распиновка, т.е. обжатая витая пара 4 провода, а не 8. Однако при такой компоновке скорость трафика снижается с 1 Гбит/с до 100 Мбит/с. Нужно рассмотреть каждый из вариантов отдельно, и начать следует с самых простых.

Витая пара, которая должна быть соединена на высокой скорости, требует использования при обжиме всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи данных до 1 Гбит/с. Порядок жилок по цвету следующий:

Аналогичный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно одна из сторон провода обжимается по предыдущему 8-проводному методу, но второй меняет местами оранжевую и зеленую пары. Получается распиновка витой пары 568; А:

Процедура опрессовки кримпером
Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для таких манипуляций на кримпере есть специальные выемки. При этом нужно быть очень осторожным, чтобы не повредить изоляцию проводов витой пары.
После этого необходимо аккуратно расправить прожилки, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее по пазам внутри вилки заведите внутрь провода так, чтобы они вошли в контакты вилки. Внешняя изоляция провода также должна заходить внутрь. В противном случае после нескольких изгибов разъем выйдет из строя и провода порвутся.

После этого уже можно обжимать провод и второе место крепления кримпером, на котором имеется специальный паз для сетевого провода 8П. Если обжатия достаточно, то контакты протыкают изоляцию жилы. Это действие имеет две функции — создает прочный контакт и дополнительную фиксацию.
При точном соблюдении инструкций разъем для витой пары будет работать должным образом. Если что-то пошло не так, перепутались цвета жил и т.д., то именно на такой случай и нужен упомянутый выше запас заглушек.
Безинструментальный обжим

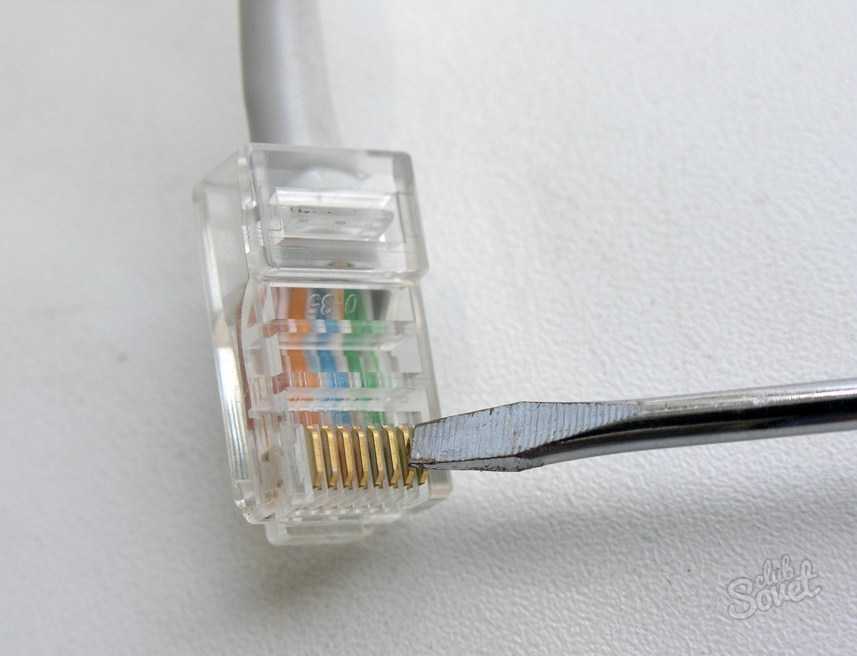

Порядок действий такой же, как и в предыдущем способе — снимается изоляция, располагаются проводники в нужном порядке и обрезаются жилы, вставляются в вилку по пазам. После этого отверткой сжимается та часть, которая фиксирует сам шлейф, и только после этого можно приступать непосредственно к самим контактам.
Той же отверткой (или ножницами — кому как удобнее) аккуратно обжимаются контакты по одному до тех пор, пока они не проткнут изоляцию и плотно не упрется в жилы. Контакты останутся вставленными в канавки пластиковой заглушки.
Но все же, конечно, разъем, обжатый кримпером, даже самым бюджетным, будет намного качественнее. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, обжат коннектор прямым или перекрестным способом. эти модели уже подстраиваются под распиновку. Конечно, это не значит, что вы можете выполнять такую процедуру наобум. Просто, если вам нужно подключить интернет-модем или другой компьютер, то это можно сделать прямым обжимом витой пары или витой пары 4 жилы (при малой скорости трафика).

Подведение итогов
Как стало уже, наверное, ясно, вопрос как обжать сетевой кабель не так уж и сложен, и такую работу может выполнить каждый, даже не имея специального образования. Главное, как и в любой работе, внимательность, аккуратность и четкое следование инструкции (изображения различных срезов доступны выше). Поэтому нет смысла вызывать мастера, ждать его и платить деньги за работу, которую можно сделать своими руками. Но если у вас есть сомнения в своих силах, то, конечно, можно доверить это дело профессионалу, но тем не менее не помешает попробовать обжать его самостоятельно. Ведь затраты на вилки самые маленькие, а сэкономить можно здорово.
Чем отличается витая пара 100 Мбит/с (обжаты все 8 проводов) от 100 Мбит/с (обжаты 4 провода), какие плюсы и минусы?

Немного теории
При использовании витой пары ЧЕТЫРЕ провода используются для поддержки 100 Мбит/с. По умолчанию это оранжевая и зеленая пары. В большинстве случаев остальные провода не используются. Поэтому они используются для: подключения другого ПК по тому же проводу, или двух аналоговых телефонов, или подключения IP-телефонов, или в случае PoE (Power over Ethernet) неиспользуемые пары используются для передачи электроэнергии.
При скорости 1000 Мбит/с используются все 4 пары. То есть ВОСЕМЬ проводов. Там кроссоверы втиснуты совсем по-другому.
Для 100 Мбит используются 2 пары : 1, 2, 3 и 6 контактов … для крестовины, замените 1 на 3 контакта и 2 на 6.
Прямое соединение ( на обоих концах ):
1-оранжевый белый
2-оранжевый
3-бело-зеленый
6-зеленый
Крос ( на одном конце остается как описано выше, а на другом конце меняется ):
1-бело-зеленый
2-зеленый
3-оранжевый белый
6-оранжевый
Скорость 100 Мбит/с применяется и применяется в сети Fast Ethernet (см. витую пару):
CAT5 (100 МГц полоса частот) — 4-х парный кабель, используемый при построении локальных сетей 100BASE-TX, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2-х пар.
CAT5e (полоса пропускания 125 МГц) — 4-парный кабель, улучшенная категория 5. Скорость передачи данных до 100 Мбит/с по 2 парам и до 1000 Мбит/с по 4 парам.
Сеть выполнена на витой паре 5е (8 проводов). Однако оба кабеля поддерживают полный дуплекс.
Хочу заметить, что 2 пары кабелей, неважно(!), 5-й или 5Е категории вполне достаточно для 100 Мбит сетей, т.е. для их 100 Мбит свичей.

Всплывает вопрос: зачем в портах 100мегабитных свитчей 8 контактов для подключения обжатого 8-жильного кабеля????
Натыкаюсь на это:
4, 5, 7, 8 присутствуют в кабеле, но не используются (!). Ищем дальше…
Натолкнувшись на это:
100BASE-TX, IEEE 802.3u — это развитие стандарта 10BASE-T для использования в звездообразных сетях. Используется витая пара 5 категории, фактически используются только две неэкранированные пары проводников, поддерживается полнодуплексная передача данных, расстояние до 100 м (см. вики).
Странно… думаю… Ну ладно 2 пары так 2 — ведь даже конвейерное производство 4-х парного кабеля 5Е уже заставляет задуматься, зачем использовать 8 жил, что такое 5-й, что такое категория 5Е в сетях 100 Мбит, даже если в вики написано, что на самом деле 2 пары работают на 100 Мбит, без проблем, но больше всего заставляет задуматься, почему 4, 5, 7, 8 проводник не участвует даже в 5 категории .

Так зачем делать 8 контактов в порту коммутатора, который никогда не сможет работать с кабелем 5E на скорости до 1000 мегабит?
Этот вопрос следует задать производителям. Думаю, это связано с тем, что в наличии были только такие разъемы (гнезда) и под них было настроено паяльное оборудование.
выводы
1) По поводу расчета реальной скорости надо смотреть в сторону команды ping.
2) Как правило, чтобы раздать интернет четырем абонентам со скоростью 1 Мб/с, провайдеру не обязательно иметь канал 4 Мб/с. Есть специальная формула для расчета оптимальной скорости. Это объясняется тем, что не всегда все 4 абонента будут одновременно скачивать/выгружать. Как правило, скорость провайдер не гарантирует, но говорит, что такая возможна. Подробнее о пропускной способности можно прочитать
Как правильно сжать витую пару? Как обжать витую пару, если вы забыли схемы? Как сделать патч-корд для подключения 2 компов в сеть напрямую без коммутатора? Как сжать и сделать локальную сеть с помощью 4-х проводной витой пары? Далее с картинками и текстом разберем каждый случай отдельно.

Как правильно обжимать витую пару
Существует 2 цветовые схемы обжима классической 8-жильной витой пары.
Не знаю, как везде, но в наших широтах наиболее популярна вторая схема обжима — просто схема Б.
Можно использовать любую — они взаимозаменяемы.
На пальцах:
Отрезать 1,5 см оболочки кабеля (не путать с изоляцией жилы, мы ее не защищаем!)
Выбор схемы.
Расставляем жилы в соответствии с ним.
Как держать разъем и откуда считать последовательность — смотрите на картинках. Специально для вас фоткал.
Один конец кабеля обжимаем.
Второй конец кабеля обжимаем по схеме, выбранной для первого конца.

Патч-корд готов.
Да, оба конца будут одинаковыми ! Отличаться они будут только для подключения 2-х компьютеров напрямую, без активного сетевого оборудования, о чем речь в соответствующем разделе ниже.
Как быстро обжать витую пару
Если вам срочно нужно сделать патч-корд, но вы не знаете в какой последовательности разместить провода витой пары, а интернета под рукой нет и некому спросить — есть простой вариант:
Возьмем любую последовательность жизней, удобную для вас
Обжим первого коннектора
Берем точно такую же последовательность жилок из п. 1
Обжим второго коннектора
Готово!
Примечание — это абсолютно неправильный подход … Это можно сделать только в в самом крайнем случае … Т.е. когда вы забыли/не знаете о двух общепринятых схемах обжима, спросить/знать не у кого, а рабочая ссылка очень нужна.

Как только сеть заработала, интернет поднялся — заходим на эту страницу и заново обжимаем сетевой кабель по схемам которые были выше!

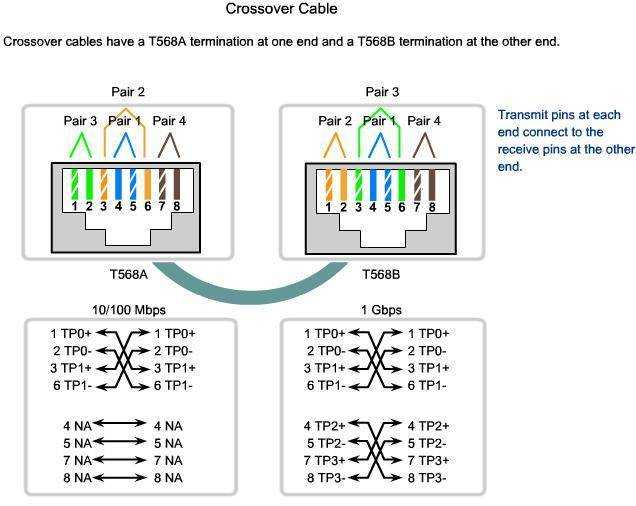

Локальная сеть из 2 компьютеров
Обратная цепь/обратный патч-корд
Допустим, у вас есть 2 компьютера, которые вы хотите соединить друг с другом.
Витая пара есть, а коммутатора нет.
Легко!
Крест для сети 10Мбит/с и 100Мбит/с Cross для гигабитной сети 1000 Мбит/с
Обжимаем один конец витой пары по схеме А
Обжимаем второй конец витой пары по схеме В
Подключаем один конец к первому компу
Подключаем второй конец ко второму компу
100-мегабитная локальная сеть
Обжимаем один конец витой пары по схеме В
Сжимаем второй конец витой пары:
Бело-зеленый
Зеленый
Бело-оранжевый
Бело-коричневый

Коричневый
Оранжевый
Синий
Бело-голубой
Между компьютерами появляется гигабитная локальная сеть
Очевидно, поскольку кабель имеет два конца, таким образом можно соединить только два компьютера.
Как обжать 4-х жильную витую пару
Иногда попадается не 8-ми, а 4-х жильная витая пара. Патч-корды также могут быть изготовлены с его использованием. Просто имейте в виду, что скорость соединения между сетевым устройством и сетевым оборудованием будет ограничена 100 Мбит/с.
Такой кабель обжимается по любой из схем А или Б, только контакты синей и коричневой пар оставляем пустыми.
Витая пара — самый надежный способ передачи информации на сегодняшний день. Благодаря большому количеству различных типов его можно использовать в самых разных условиях – даже очень неблагоприятных. Многие разновидности снабжены специальным экраном из толстой фольги.
Для некоторых ИТ-специалистов самым сложным этапом при прокладке проводной сети является не столько ее настройка, сколько запрессовка разъемов. Эта операция не сложная.
Но, в то же время, требует определенных навыков работы с инструментом. Чтобы выполнить прессование максимально быстро и качественно, необходимо помнить о большом количестве различных нюансов – все их необходимо соблюдать.
Типы витой пары
Витой парой сегодня называют тип кабеля, который состоит из нескольких жил, скрученных попарно. Этот тип кабеля имеет двойную изоляцию.
Существует множество различных типов кабелей этого типа.
Наиболее распространены следующие модификации:
неэкранированные, UTP (Неэкранированная витая пара) — полностью отсутствует защитный экран;
фольга, ФТП (Фольгированная витая пара) — имеется специальный слой металлической фольги, выполняющий функцию защиты от электромагнитных помех;

экранированный, STP (экранированная витая пара) — два экрана, на каждую жилу отдельно и общий;
фольгированный, экранированный, С/ФТП (Screened Foiled Vitpair) — имеется экран из медной оплётки, каждая жила также покрыта медной фольгой;
незащищенный, U/STP (Unshielded Screened VitPair) — общего экрана нет, но каждая жила изолирована фольгой;
защищенный экранированный, F/UTP (Screened Foiled Unshielded vited pair) — там два защитных экрана (из обычной фольги и меди).
В зависимости от типа каждый проводник может быть многожильным или одножильным. Также рассматриваемый кабель делится не только по типу экранирования, но и по способу применения. Сегодня чаще всего можно встретить в продаже отдельные модификации (все они используются для установки ЛВС):
CAT-6 — скорость передачи данных 10 Гбит/с на расстоянии до 55 м;
CAT-6a — скорость передачи данных до 10 Гбит/с на расстояние до 100 м;
CAT-7a — скорость передачи данных до 40 Гбит/с на расстоянии до 50 м, до 100 Гбит/с на расстоянии до 15 м.
Особенностью всех рассмотренных разновидностей является значение волнового сопротивления — оно составляет 100 Ом (+/- 15).
Схемы подключения
Существует две схемы обжима рассматриваемого кабеля:
прямая — для соединения компьютер-роутер;
кросс (иногда его называют «обратным») — используется для соединения двух сетевых карт различных ПК.
Также перекрестная схема подключения используется для подключения персонального компьютера к более старым моделям коммутаторов.
При использовании прямой цепи допускается применение двух вариантов расположения проводников:
При использовании крестообразной схемы также возможны два варианта расположения жил по цвету.
Отличаются не только названием стандарта, но и скоростью работы:
Первый вариант используется очень часто, когда требуется витая пара с внутренним кроссовером, так называемый «кроссовер». «. Часто используется для небольших локальных сетей, состоящих из пары ПК, соединенных напрямую друг с другом.
Инструменты и материалы
Для проведения такого простого процесса, как обжим витой пары, необходимы специальные инструменты и материалы:
Для удобства работы вам понадобится специальный монтажный нож — его можно приобрести в любом хозяйственный магазин. При его отсутствии вполне допустимо использование обычного, канцелярского.
Этот элемент потребуется для разделения общей изоляции. Это необходимо для получения доступа к отдельным венам. Резку нужно производить максимально аккуратно, чтобы не погнуть жилы.
Бывает, что по каким-то причинам отсутствуют специальные клещи. Это не большая проблема, обжимку можно сделать обычным ножом, или шлицевой отверткой, или предметом аналогичной формы.
Видео: прямой и перекрестный обжим
Процесс обжима витой пары, 4 жилы
При наличии специальных клещей для обжима витой пары процесс опрессовки упрощается. Эта операция состоит из нескольких этапов. Несмотря на простоту, выполнять их необходимо максимально аккуратно. Это позволит избежать всевозможных проблем позже в процессе настройки.
Процесс опрессовки кабеля включает следующие этапы:
При выполнении этой несложной, но имеющей свои особенности работы, необходимо помнить о следующих нюансах процесса:
зачистку проводить не нужно концы жил, контакты прорвут изоляцию самостоятельно, при достаточно сильном нажатии на ручку клещей;
необходимо соблюдать целостность оболочки изоляции, ее нарушение приводит к помехам и другим проблемам в сети;
при отрезании верхнего слоя изоляции оставьте его достаточное количество, чтобы он вошел внутрь пластикового наконечника и защелкнулся специальной прижимной лапкой.
Последний пункт очень важен. Особенно, если провод постоянно перемещается по комнате с ноутбуком. Жесткая фиксация витой пары позволяет свести к минимуму возможность обрыва отдельных жил у основания коннектора. Таким образом, можно избежать повторного процесса обжима кабеля.
Обжим RG-45 отверткой или как обжать без инструмента
Качественный инструмент для обжима разъема RG-45 стоит достаточно дорого. Поэтому нет смысла приобретать его на одно-два применения. Но, при этом, опрессовка все же необходима. Выход из этой ситуации – обычная шлицевая отвертка с тонкой, но очень прочной рабочей частью. Помимо отвертки, вам также понадобится канцелярский или любой другой острый нож.

Процесс обжима разъема отверткой включает следующие основные этапы:
зачистку витой пары от изоляции на достаточную длину;
разборка по цветам, выбор нужного порядка;
с помощью пинцета или просто пальцами по пазам распределяются отдельные провода;
положив разъем на твердую поверхность контактами вверх, вдавите их с максимальным усилием (каждый отдельно), соблюдая осторожность.

Фото: вдавливание обычной шлицевой отверткой
Когда все контакты хорошо прижаты, следует аккуратно вдавить отвертку в паз, расположенный на другом конце разъема. Это защитит внешнюю изоляцию и все отдельные пары проводов. Очень важно обжимать с особой осторожностью. Очень вероятно, что вы просто не рассчитали силы и сломали тонкий пластик разъема. Чтобы не повредить материал, необходимо выполнять операцию очень аккуратно. Обжим коннектора RG-45 далеко не самый простой процесс.
Несмотря на это, многие даже не очень опытные пользователи способны реализовать его самостоятельно. Причем наличие специального инструмента совершенно не обязательно, можно использовать подручные средства (отвертку и очень острый нож).
Низкая стоимость расходных материалов (разъем и кабель). Однако нужно быть осторожным — поскольку неправильное расположение отдельных проводок не позволит правильно настроить локальную сеть, она просто не будет работать. Также не стоит подвергать материал чрезмерному механическому воздействию – при неаккуратном обращении можно легко его повредить.
Соблюдая все правила и максимально скрупулезно выполняя каждое действие, можно сэкономить уйму времени. Правильно обжатый провод позволит вам потратить минимальное количество времени на правильную настройку локальной сети.
Как установить разъемы на витую пару
08 апр Установка разъемов на витую пару
Опубликовано в 20:20 в Установка сетевого кабеля by admin
Витая пара является наиболее часто используемым типом кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этими сетевыми кабелями, — это разъемы RJ-11 и RJ-45. RJ просто означает зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.
Эти два типа разъемов очень похожи и сделаны из пластика с тонкими металлическими штырями. Более простая меньшая версия из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом разъем RJ-11 использовался при установке телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас он обычно используется только в последнем из двух.
Разъем RJ-45 в настоящее время является широко устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводников.
Стандарты проводки витых кабелей
Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета: зеленый, оранжевый, синий или коричневый. В каждой паре один сплошной цвет, а другой с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два различных стандарта проводки:
568A
белый/зеленый
Зеленый
Белый/оранжевый
Синий
Белый/Синий
Оранжевый
Белый/Коричневый
Коричневый
568B
Белый/оранжевый
Оранжевый
Белый/зеленый
Синий
Белый/Синий
Зеленый
Белый/Коричневый
Коричневый
Установка кабельного разъема для витой пары
Основной метод, используемый для подключения этих разъемов к кабелю витой пары, — это обжимка, и, хотя процедура довольно проста, это важный навык, который должен уметь правильно выполнять каждый установщик сетевых кабелей. Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, а также инструмент для зачистки, пара обжимных инструментов и кабельный тестер для проверки качества соединения.
Инструмент для зачистки оболочки кабеля снимает внешнюю оболочку с кабеля, а обжимной инструмент для кабельных разъемов соединяет кабель, нажимая металлические контакты внутри разъема на жилы кабеля.
Во-первых, вы измеряете и отрезаете кабель, к которому хотите добавить разъем, убедившись, что вы отрезали его примерно на 3 дюйма длиннее, чем нужно.
Далее вам нужно снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в инструмент для зачистки и дважды поверните его вокруг кабеля, чтобы прорезать оболочку. Затем осторожно стяните отрезанный кусок оболочки кабеля, чтобы обнажить внутренние проводники. Если на куртке есть разрезной шнур белого цвета, обрежьте его по спинке.
Теперь, когда вы оголили жилы скрученного кабеля, вам нужно раскрутить пары и разделить каждый из восьми цветных проводов. Затем выровняйте каждый из отдельных проводов так, чтобы цветовой код соответствовал стандарту, который вы используете.
Затем обрежьте концы всех разъемов так, чтобы они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.
Наконец, точно вставьте проводники, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и сильно сожмите ручку вниз, удерживая ее около трех секунд. Пластины внутри инструмента затем вдавливаются в разъем, вдавливая штифты в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.
После того, как вы обжали разъем, еще раз проверьте правильность обжима всех проводников и штырьков. Если это не так, вам придется отрезать разъем и повторить процесс снова.
И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа используемого тестера необходимо следовать другой процедуре…
Посмотрите небольшой обучающий видеоролик о один из наших специалистов по мостовому кабелю подключает разъем RJ45 к концу кабеля категории 6.
