Защита от грозы в частном доме: Как защитить частный дом от молнии?

Как защитить дом от молнии

Удар молнии может вывести из строя все электрооборудование в доме или привести к пожару. Поэтому важно обеспечить надежную систему защиты от этого опасного природного явления. Как это сделать – можно узнать, прочитав данную статью.



Содержание

• Опасность молнии
• Внешняя защита
  • Молниеприемник
  • Токоотвод
  • Заземлитель
  • Активная защита
• Внутренняя защита
  • Классы ограничителей перенапряжения

Опасность молнии

Молния возникает в результате разности потенциалов в слоях атмосферы. Это неконтролируемое явление имеет неимоверную разрушительную силу. Величина тока в некоторых случаях достигает 100 тысяч ампер, а этого хватило бы для обеспечения электричеством целого района города.

Так как молния является электрическим зарядом, она подчиняется общим законам физики, то есть следует по пути наименьшего сопротивления. Именно поэтому заряды обычно попадают в телевизионные антенны, одиноко стоящие деревья и постройки. Для того, чтобы обезопасить себя и свое жилище от этого опасного явления человечество придумало несколько способов защиты. Человеком, который в 1752 году изобрел молниеотвод является хорошо всем известный Бенджамин Франклин. Его изобретение спасло от пожара бесчисленное множество построек. В многоквартирных домах вопросом защиты от поражения молнией занимается муниципальное учреждение, обслуживающее дом, ну а в частных домах об этом необходимо задумываться самим владельцам.

Сильная гроза над городом

Системы защиты от молнии можно условно разделить на две категории: внешняя и внутренняя. Внешняя защита призвана не допустить попадания заряда непосредственно в дом и его проводку. Внутренняя защита обеспечивает сохранность внутренней проводки и электрических приборов от скачков напряжения вследствие попадание мощного электрического заряда.

Внешняя защита

Внешнюю защиту в свою очередь также можно разделить на два типа: пассивную и активную. Пассивная защита представляет собой стандартный молниеотвод, состоящий из молниеприемника, токоотвода и заземлителя. Принцип действия данной конструкции предельно прост: молниеприемник перехватывает электрический заряд и через токоотвод перенаправляет его на заземлитель, который в свою очередь гасит заряд в земле.

Дом с внешней защитой от молнии

Молниеприемник

Молниеприемник должен устанавливаться в самой возвышенной точке дома и может иметь несколько разновидностей исполнения:

1. Металлический штырь высотой до 1,5 метра. Он выполняется из меди или оцинкованной стали и имеет диаметр не менее 12 мм. В данном случае чем больше диаметр, тем лучше. Такая конструкция совместима с любыми видами металлической кровли.

2. Металлический трос, который натягивается вдоль крыши на высоте не менее метра. Такой способ предпочтительнее использовать для деревянных и шиферных крыш.

3. Металлическая сетка из арматур, расположенная по всей площади крыши. Подходит для абсолютно любых кровельных материалов.

Альтернативным местом расположения молниеотвода может стать высокое дерево, растущее вблизи дома. В таком случае молниеприемник следует размещать минимум на 50 см выше кроны дерева.

Типы молниеприемников

Токоотвод

Токоотвод представляет собой стальную проволоку толщиной не менее 6 мм, которая присоединяется к молниеприемнику посредством сварки или болтового соединения. Важно обеспечить прочность соединения, позволяющую отводить электрический ток большой силы. Токоотвод опускается к заземлителю вдоль крыши и стен в максимальном удалении от дверей и окон. Не следует делать резких изгибов стальной проволоки, потому что они могут вызвать искровой заряд и воспламенение.



Медный токоотвод

Заземлитель

Заземлитель должен обеспечивать надежный контакт токоотвода и земли. Обычно он представляет собой стальной или медный прут, который забивается в землю на глубину до 3 метров. Присоединение токоотвода выполняется сваркой. Важно помнить, что заземлитель устанавливается на расстоянии не менее метра от стен, и не менее 5 метров от крыльца.



Активная защита

Активная защита имеет схожий принцип действия и конструкцию, что и пассивная. Единственным отличием является то, что молниеприемник ионизирует окружающий воздух, тем самым притягивая электрический заряд. Использование активной защиты является более эффективным. Радиус защиты значительно больше чем у пассивной и может достигать 100 метров, что позволяет защитить не только дом, но и близлежащие постройки.



Активная молниезащита

Внутренняя защита

Опасный заряд может проникнуть в дом не только путем непосредственного попадания молний, но и по линиям электропередач. Для защиты от подобных ситуаций в проводку дома включаются специальные приспособления – ограничители перенапряжения (ОПН). Они похожи на стандартные автоматические выключатели, но в них отсутствует рычаг выключения. Включение устройства в сеть электропроводки выполняется между фазой или нулем и заземлением.



Ограничитель перенапряжения

Классы ограничителей перенапряжения

Существует 3 класса ограничителей перенапряжения:

— ограничитель класса B устанавливают на вводе здания для защиты проводки от высоких напряжений при прямом попадании заряда молнии;
— ограничитель класса C включается в цепь после класса B и защищает сеть от наведенных токов, проскочивших через ограничитель B;
— ограничитель класса D используется для защиты особо чувствительных приборов от высокочастотных помех.



Данные ограничители применимы как для однофазных, так и для трехфазных сетей.

По сути они отличаются только порогом чувствительности, и для надежной защиты следует использовать ограничители всех трех классов, соединенные в последовательную цепь.



Помните, что в случае попадания заряда молнии в дом электропроводка и вся бытовая техника будут выведены из строя. Поэтому стоит ответственно относиться к организации защитных средств и использовать только качественные устройства и материалы.


SUNTEK — Устройства защиты от грозы

Частные дома, в отличии от городских квартир в многоэтажках, мало защищены от грозовых разрядов. Удар молнии очень опасен, ведь его величина может достигать несколько тысяч вольт. Если грозовой разряд пришёлся в линию электропередач, то может пострадать любая бытовая техника. Невозможно заранее предсказать, куда попадёт разряд молнии, можно только надеяться, что она не затронет ваш дом. В данном материале мы разберём устройства защиты от грозы.

Содержание статьи:

• Какие последствия от грозового удара
• Какие есть устройства защиты от грозы

Какие последствия от грозового удара

Не всегда молния попадёт в тот или иной участок электросетей и соответственно опасность грозы можно недооценить. Всегда существует вероятность, что грозовой удар придётся в линию электропередач, даже если этого никогда не случалось. В результате попадания молнии может возникнуть кратковременное резкое возрастание напряжения в электросети. Этот скачок может длиться доли секунды, но этого вполне хватит для выхода из строя бытового оборудования, включенного в сеть, и существует опасность того, что пострадают жители дома.

Если вы житель обычной квартиры, то в данном случае должна отработать защита, установленная электросетью. В дачном поселке или деревне, защита представляет собой вкопанное заземление на подстанции, а также предохранитель, отключающий всю сеть от работы. Не всегда данная защита спасает, причём во время грозового удара высока вероятность скачка напряжения во внутренней сети. Следовательно, жителю частного дома необходимо самому позаботиться о защите электропроводки от грозовых импульсов. Для этого рекомендуется установка устройства защиты от грозы, которое убережёт дом от возможных негативных последствий.

Какие есть устройства защиты от грозы

Молниеотвод — устройство, устанавливаемое на зданиях и сооружениях и служащее для защиты от удара молнии. Устройство, состоящее из трех частей:

1. молниеприёмник — служит для приёма разряда молнии и располагается в зоне возможного контакта с каналом молнии; в зависимости от защищаемого объекта может представлять собой металлический штырь, сеть из проводящего материала или металлический трос, натянутый над защищаемым объектом.
2. заземляющий проводник или токоотвод — проводник, служащий для отвода заряда от молниеприёмника к заземлителю; обычно представляет собой провод достаточно большого сечения.
3. заземлитель — проводник или несколько соединённых между собой проводников, находящихся в соприкосновении с грунтом; обычно представляет собой металлическую плиту, заглублённую в грунт.



Элементы молниеотвода соединяются между собой и закрепляются на несущей конструкции. Поскольку вероятность поражения наземного объекта молнией растёт по мере увеличения его высоты, молниеприёмник располагается на возможно большей высоте либо прямо на защищаемом объекте, либо как отдельное сооружение рядом с объектом

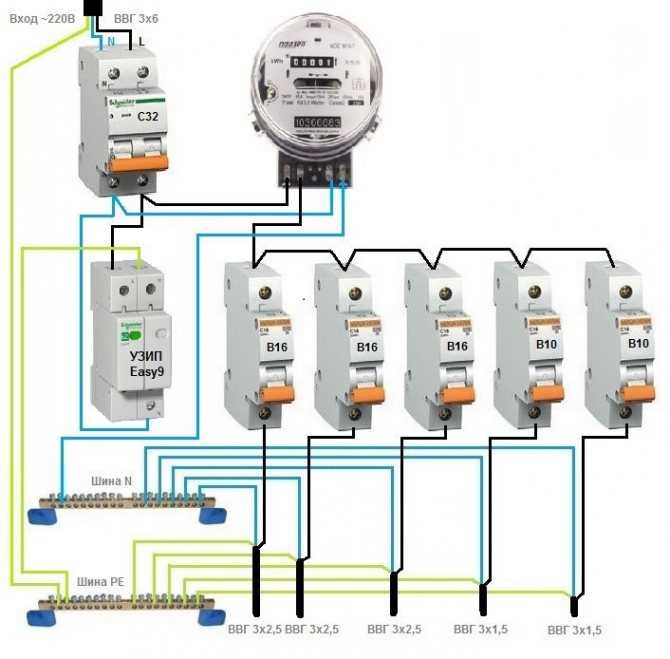

Другой вариант – это защита при вводе сети в дом.

Опасность того, что в дом будет входить высокое напряжение, присутствует не только при грозе, так же возможен вариант, когда от ветра перехлестнутся провода на столбах. И не всегда деревенские сети отвечают ГОСТу (10% от нормы напряжения в 220В) и присутствуют частые скачки напряжения. Обычно в этих случаях ставят стабилизатор напряжения. Он обеспечивает защиту от проседания и роста напряжения в пределах 120-285 Вольт. Но что делать, если возникнет огромный скачок, выходящий за эти пределы. Если перенапряжение составит 300 Вольт, то стабилизатор уйдёт в защиту. А если напряжение будет значительно больше, то он попросту сгорит (в стабилизаторах SUNTEK реализована функция Грозозащиты, где встроенный варистор принимает весь разряд на себя).

Поэтому требуется такой расцепитель, который бы при подаче напряжения свыше 285 Вольт отключал сеть. Компанией SUNTEK для решения этой задачи был разработан УЗОН (Устройство Защиты от Отгорания Нуля и перенапряжений). Это небольшое трехмодульное устройство, два модуля которого являются автоматическим выключателем (характеристики С), а третий выполняет постоянный анализ сети.

Чтобы обезопасить свое жилье от высокого напряжения, устройство устанавливается на вводе электроэнергии в дом, если присутствует стабилизатор напряжения, то перед ним. При превышении порога в 285 Вольт УЗОН мгновенно прекратит подачу электроэнергии на объект.



Нужен ли моему дому громоотвод для защиты от ударов молнии?

Навигация

Дэн Карр в 24 сентября 2021 г. в Информация о страховании потребителей, Блог о страховании жилья, Библиотека домовладельцев 0



Когда молнии сотрясают ночное небо вспышками света и гремит гром, я часто ловлю себя на мысли: «Нужен ли громоотвод в нашем доме? Я подозреваю, что многие другие, живущие в районах, подверженных грозам и грозам, задают себе тот же вопрос. Поэтому мы решили изучить грозы и грозы и предоставить полезную информацию всем в этой ситуации.

Во-первых, получите бесплатную оценку своих страховых компаний. Все водители автомобилей и домовладельцы должны знать, насколько хороша их страховка. Это правда, не все страховки одинаковы.

БЕСПЛАТНЫЕ РЕЙТИНГИ СТРАХОВАНИЯ АВТОМОБИЛЯ — ИЛИ — БЕСПЛАТНЫЕ РЕЙТИНГИ СТРАХОВАНИЯ ДОМА



Какова частота гроз?

В среднем удары молнии приводят к возникновению от 100 000 до 200 000 страховых случаев в год. Стоимость этих страховых случаев составляет около одного миллиарда долларов в год. См. приведенную ниже диаграмму с использованием данных Института страховой информации, показывающую десятилетнюю тенденцию страховых случаев домовладельцев из-за молнии.

С точки зрения частоты страховых случаев, связанных с ударами молнии, намного меньше, чем требований, связанных с ущербом, нанесенным ветром, градом или водой. Однако с точки зрения средней стоимости одного иска нанесенный ущерб аналогичен этим другим, более частым опасностям.

Нужен ли мне громоотвод для защиты моего дома?

Большинство жилых домов не нуждаются в молниезащите. Однако, если у вас есть следующие условия, то молниеотвод и молниезащита имеют смысл:

• Вы живете в районе с высокой частотой ударов молнии
• Дом высокий
• В пределах десяти футов от дома есть деревья выше дома

Как громоотвод защищает дом?

Невозможно предотвратить попадание молнии в дома. Кроме того, важно понимать, что громоотводы являются одним из компонентов более полной системы молниезащиты. Задача системы молниезащиты состоит в том, чтобы перехватить высоковольтную электрическую энергию и направить ее на землю в обход дома. Полные системы молниезащиты включают защиту от перенапряжения для защиты устройств в доме.

Термин «громоотвод» относится к медному стержню, установленному на доме или рядом с ним. Целью этого медного стержня является обеспечение наименьшего сопротивления пути к земле. Электричество ищет путь с наименьшим сопротивлением к земле. Следовательно, громоотвод может отводить энергию от атмосферы к земле.

Если вам нужна система молниезащиты, обратитесь к тому, кто специализируется на установке таких систем.

ValChoice рекомендует потребителям убедиться, что они хорошо защищены, купив страховку в лучших страховых компаниях. ValChoice оценивает каждую компанию по страхованию жилья и автомобилей в каждом штате, где они ведут бизнес. Нажмите на кнопки ниже, чтобы найти лучшие компании в вашем штате.

ЛУЧШЕЕ СТРАХОВАНИЕ АВТОМОБИЛЯ — ИЛИ — ЛУЧШЕЕ СТРАХОВАНИЕ ДОМА



Защита во время грозы

Когда вы слышите гром, молния рядом. Есть шаги, которые вы можете предпринять, чтобы защитить себя и свой дом от удара молнии. Давайте начнем с вашего тела, затем мы рассмотрим ваш дом и имущество.

1. Войдите внутрь. Убедитесь, что вы находитесь внутри прочной конструкции или автомобиля с жестким верхом.
2. Никогда не будьте самым высоким объектом вокруг или рядом с самым высоким объектом. Если вы попали в поле, где вы являетесь самым высоким объектом, подойдите к низкому участку, присядьте — не ложитесь — и имейте минимальный контакт с землей. Чем меньше у вас контакта с землей, тем труднее электричеству пройти через вас к земле, что делает вас менее привлекательным объектом для ударов.
3. Избегайте высоких предметов или металлических предметов. Не укрывайтесь под деревом или возле металлического забора. Высокие объекты или объекты, хорошо проводящие электричество, будут притягивать молнию. Держитесь подальше от них.
4. Внутри дома держитесь подальше от всего, что связано с проводами или трубопроводами (телевизоры, светильники, бытовые приборы, краны и т. д.). Если молния ударит в дом, то токопроводящие свойства проводов и сантехники принесут ее вам.

Подготовка дома к удару молнии

Защита вашего дома и имущества от удара молнии может быть как простой и недорогой, так и сложной и дорогостоящей. Начнем с простых и недорогих действий, которые вы можете предпринять.

Элементы, которые можно легко решить самостоятельно

1. Установите устройства защиты от перенапряжения, внесенные в список UL. Они должны быть специально разработаны для защиты от поражения электрическим током. Не используйте разветвители в качестве защитных устройств. Большинство из них не предназначены для надежной защиты от ударов молнии.
2. Отключите дорогую электронику. Если вы собираетесь отсутствовать какое-то время, выключите компьютер, телевизор и т. д. перед уходом. Если приближается гроза, временно отключите устройства от сети. Электропроводка дома – это прямой путь от удара молнии до этих устройств. Если они отключены, это лучшая форма защиты от перенапряжения.

Предметы, с которыми вам может понадобиться профессиональная помощь

1. Обратите особое внимание на провода и водопровод, которые входят в дом. Поскольку провода и сантехника за пределами дома часто открыты, они представляют собой легкий путь для удара молнии, а затем имеют прямой путь в ваш дом. Это относительно простые пути для защиты с помощью специальных устройств, которые действуют как шунт на землю и устанавливаются там, где ваша сеть входит в дом. Хороший электрик должен знать, какие защитные устройства использовать и как их устанавливать.
2. Защитите газовую сантехнику внутри дома с помощью надлежащего заземления. Черная железная труба относительно безопасна, но многие новые дома были построены с использованием гофрированных труб из нержавеющей стали (CSST) для газопроводов. Эта трубка имеет то преимущество, что ее легко установить. К сожалению, у него есть недостаток, заключающийся в том, что он подвержен проколам и, как следствие, утечкам газа во время грозы. Убедитесь, что любой CSST в вашем доме правильно заземлен. Магистрали  , по которым газ поступает из-за пределов дома обратно в точку распределения (часто также место заземления), могут иметь смысл и быть недорогой мерой предосторожности.
3. Защитите конструкцию системой молниезащиты. Идея этих систем состоит в том, чтобы отводить электрическую энергию удара молнии в землю, защищая как конструкцию, так и содержимое. Это, безусловно, лучшее решение, но оно также требует профессионального проектирования и установки. Молния непредсказуема, поэтому простого громоотвода недостаточно. Профессионал по проектированию этих систем знает, как защитить дом независимо от того, куда ударит молния.

ValChoice как ресурс

ValChoice призван помочь потребителям. Регулярно пользуйтесь нашими бесплатными рейтингами, чтобы убедиться, что вы застрахованы компаниями, которые будут поддерживать вас, когда вы подаете иск. Используйте наши списки лучших компаний, чтобы найти лучшую страховку при покупке страховки. Кроме того, у нас даже есть калькуляторы стоимости страховки. Найдите справедливую цену для вашей страховки с помощью наших калькуляторов. Просто нажмите на кнопки ниже.

КАЛЬКУЛЯТОР СТРАХОВАНИЯ АВТОМОБИЛЯ — ИЛИ — КАЛЬКУЛЯТОР СТРАХОВАНИЯ ДОМА



О рейтингах ValChoice

ValChoice оценивает каждую компанию по страхованию автомобилей и жилья. Рейтинги основаны на данных, поданных в государственные департаменты страхования. Данные, собираемые отделами государственного страхования, важны по двум причинам: 1) Данные высокого качества. 2) ValChoice не зависит от данных, предоставленных страховыми компаниями, для их оценки.


О Дэне Карре

Дэн был генеральным директором или вице-президентом высокотехнологичных компаний более 20 лет. Работая старшим вице-президентом по маркетингу и продажам в технологической компании, Дэн получил серьезную травму по дороге на работу. После попыток заставить страховые компании оплатить его значительные медицинские счета или урегулировать иск, чтобы Дэн мог оплатить медицинские счета, он хорошо осознал сложность страховых случаев. Дэн основал ValChoice, чтобы заплатить за свой опыт, предоставив потребителям, страховым агентам и финансовым консультантам простой для понимания анализ, необходимый для того, чтобы узнать, какие страховые компании предлагают лучшую цену, защиту — рассмотрение претензий — и обслуживание.

Просмотреть все сообщения Дэна Карра →

Домашние пожары: что я могу сделать, чтобы избежать домашнего пожара?

Нужна ли мне страховка от землетрясения? Если да, то сколько?

Громоотвод в частном доме: как организовать молниезащиту дома и участка

В советское время наличие громоотвода (по-научному — молнии) в доме было обязательным. Схемы молниезащиты дома публиковались в учебниках по экономике, энциклопедиях домоводства и даже в школьных учебниках. Собрать простейшее устройство сможет даже ребенок. Теперь устройство громоотвода в частном доме не требуется. Считается, что если инфраструктурных объектов будет так много, то они обязательно примут на себя основной удар. Довольно смелое предположение.

Контур AB | Ксения Литвинова Г.

Зачем нужна молниезащита
По статистике подавляющее большинство ударов молнии в стихию, особенно вблизи городов, приходится на промышленные объекты — громоотводы на высотных зданиях, мачты, линии электропередач и т.д. Поэтому вопросы устройства молниезащиты в частном доме в списке забот домовладельца ушли на второй план. Требование даже выведено из нормы в старых советских «Инструкциях по устройству молниезащиты зданий и сооружений» (РД 34.21.122-87 образец 19).87) была строка об объектах, требующих III класса молниезащиты. В более поздней редакции Наставления (т. 153-34.21.122-2003) частных домов и дач мест так и не нашлось.

Но расслабляться домовладельцам, увы, рано.

Фото с сайта stroikairemont.com

1. Молнии бьют все чаще
Пожары от молний возникают сравнительно редко (десятки случаев в год), но из года в год не приходится. Например, летом 2019 г., синоптики в новостях постоянно сообщали об аномальной штормовой активности и частых пожарах в разных регионах мира. Метеорологи связывают это явление с глобальным потеплением. По прогнозам, штормовая активность будет только возрастать.

Архитектурное бюро «ИГЛЫ»

2. Пострадают проводка и электроника
Не все удары молнии вызывают пожары. Но слишком часто грозовое электричество выводит из строя домашнюю электронику и электрооборудование, прожигает крышу и ломает дымоход. И это не десятки, а тысячи случаев в год в регионе. Практически в любом случае ремонт и реставрация имущества обходятся дороже, чем обычно производимая молниезащита частных домов под ключ.

3. Нестраховой случай
Отсутствие молниезащиты загородного дома может дать повод страховым компаниям отказать вам в возмещении ущерба, если во время грозы пострадало ваше имущество. Это элемент форс-мажора.

Jordi Folch

Кто входит в группу риска

• Жители районов с грозовой активностью более 10 часов в год. Если верить картам советского времени, то в России все регионы, кроме Крайнего Севера и Дальнего Востока. И чем южнее — тем чаще бушует буря. Например, по данным многолетних наблюдений в разных зонах средней полосы грозовая активность составляет 40-80 часов в год. Он постоянно растет и, как мы понимаем, будет продолжать расти.
• Владельцы домов, стоящих в поле или на высоком холме. Будьте готовы к тому, что вашему дому придется взять на себя все сбросы грозового электричества. Да, они могут получить высокое дерево или электрический столб, но на это лучше не рассчитывать.

VTrim

• Владельцы самых высоких домов в районе. Под «самым высоким» подразумевается не только этажность, но и наличие высот: дымоходов, антенных мачт, возвышающихся над коньком, навершников, флюгеров и т. д.
• Домовладельцы с токопроводящей кровлей. Например, железная или медная крыша. Риск удара молнии в таких домах намного выше. Практически без разницы, заземлен на крышу или нет.
• Владельцам одноэтажек, ищущим укрытия от близлежащих строений, тоже не стоит расслабляться. Не факт, что соседство является хорошим громоотводом.

Получается, что молниезащита необходима всем или почти всем домовладельцам.

Есть мнение, что Некоторые «знатоки» утверждают, что громоотвод не нужен, так как он соберет все молнии в округе. Но, во-первых, стихия молнии непредсказуема. А во-вторых, к «приглашению» в дом молнии для встречи с ней нужно подготовиться основательно.

Фото со stellait.ru

Как защитить дом от молнии
На данный момент существует два вида молниезащиты — активная и пассивная.

Активная молниезащита частного дома, появилась относительно недавно. В его основе молния (на фото), оснащенная специальным ионизатором, который своими импульсами «притягивает» молнию и «провоцирует» ее попадание в меня. Установить молниезащиту могут только сертифицированные специалисты.

Пассивная молния — классический вариант молниезащиты, широко используемый. Оборудование можно купить в магазине и установить самостоятельно (или даже сделать самому).

Устройство молниезащиты: три основные части
Самая простая молниезащита для частного дома состоит из трех частей: разрядников и заземляющих устройств.

Схема сайта stellait.ru

КАМЕЯ

Молния принимает на себя молнии, и бывает трех видов.

1. Приемник стержня (на фото вверху) представляет собой обычный металлический штифт, который фиксируется так, чтобы стать самой высокой точкой в ​​пространстве. Такие приемники обычно используются для защиты небольших зданий простой архитектуры.

2. Кабельный приемник — веревка, закрепленная на деревянных столбах и натянутая по всей длине конька крыши. Используются реже, чем стержневые приемники, в основном для защиты малоэтажных зданий.

Схема сайта оренбургэлектро.ру

3. Металлическую сетку из стали, алюминия и т.п. натягивают на всю площадь кровли и закрепляют на деревянных или специальных токопроводящих опорах. Для охраны частных домов практически применяется.

Электроды заряд от молнии на землю. Представляет собой такую ​​же стальную проволоку или металлическую полосу, одним концом приваренную к молнии, а другим к заземлителю.

Земля — заглубленные проводники, «спускающие» электрический заряд в землю.

Игорь К

На схеме ниже: проект молниезащиты жилого дома.

Молниезащита обычно предусмотрена проектом дома или коттеджа и устанавливается непосредственно в конструкции здания. Но если система молниезащиты отсутствует или неисправна (после удара молнии) — ее можно приобрести в магазине или даже изготовить самостоятельно.

Производители электрооборудования предлагают готовые решения молниезащиты и заземления. В комплект (на фото – пример с сайта tdm-elektro.ru) входят молния, заземление из коррозионно-стойких материалов (нержавейка и оцинковка) и сопутствующие элементы: крепеж и контактная группа.

Основными преимуществами готовых решений является отсутствие «тонких мест» и повышенная надежность соединений. Стоимость комплектов молниезащиты под ключ — от 8 тысяч рублей.

Фото с сайта ocenin.ru

Как сделать молнию в домашних условиях
В моем детстве дедушка делал громоотвод для дачи своими руками. И пожаров во время грозы в его СНТ, где все дома были оборудованы молниезащитой, не было. В отличие от соседнего массива: дом есть не часто, но сгорел. Самодельный громоотвод в частном доме деда, представлял собой молниеотвод из стальной проволоки сечением 5 мм (горизонтально на мачте и над коньком крыши, чтобы не касаться поверхности крыши) и заземлитель в виде кольев вбивается в землю кусок арматуры.

Фото с m-strana.ru

Можно сделать еще проще, используя молниеотвод (например, кусок арматуры) диаметром 10-18 мм и длиной от 250 мм.

Факт: Громоотвод (точнее его молнию) можно разместить не только на крыше дома, но и рядом с домом — на любом высоком объекте: мачте антенны, столбе, высоком дереве. В последнем случае дерево также будет защищено, но металлический прут должен быть приподнят над кроной не менее чем на 1,5 м.

Kenneth M Wyner Photography Inc

Фото: в этом проекте молния зажгла дерево, растущее в доме. Если приглядеться, то можно увидеть спускающийся по стволу коллектор

Крыша под ключ

Для коллектора лучше взять стальную проволоку диаметром не менее 6 мм (или стальную ленту толщиной 2 мм и шириной 30 мм). Один конец следует приварить к молнии, другой к земле. Если дом построен из негорючих материалов (кирпич, камень и т. п.), то токоприемник можно монтировать снаружи здания, вдали от окон и дверей.

Факт: Количество электродов зависит от типа молнии. Сердечника достаточно коллектора, веревки или двух сеток.

Фото с сайта amperof.ru

В старых советских книгах было сказано делать контур заземления в виде нескольких соединенных проводников. Расчет характеристик освещения и контура (длины, сечения, глубины) для крупных объектов производят по сложным формулам, учитывающим конфигурацию здания, тип фундамента, характеристики грунта. В загородном доме все проще: закладывают определенный запас прочности, чтобы не было осечек.

Фото с сайта elnes.ru

Например, применение вкопанных в землю или вбитых в землю проводников из: стальной арматуры, уголка и т.п. 2-3 м на расстоянии не менее трех метров друг от друга. При этом перемычка должна располагаться чуть более чем на полметра под землей. Эта перемычка и подключает токосъемник.

Важно: Заземление должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек и более 1,5 м от фундаментов. В грозу приближаться к ним опасно.

Архитектурное бюро «Алекминский и партнеры»

Во избежание осечек
К сожалению, молнии — не тот случай, когда «похоронили и забыли». Хотя в подавляющем большинстве случаев вы просто не узнаете, что ударила молния. Специалистам, производящим установку молниезащиты в частном доме, настоятельно рекомендуется регулярно (не реже, чем раз в три года) проверять все электрические соединения. И раз в пять лет вскрывать, проверять и по мере необходимости (в случае коррозии) менять заглубленные заземления. Если все нормально — вы под защитой.

Компания «Артель»

Железная крыша: заземлять или нет
Иногда «умельцы» предлагают сделать землю на железной крыше, объясняя это молнией. Увы, это не так. И эффект может быть обратным. Без наружного освещения вы действительно начнете собирать все грозовые разряды с окрестностей, а в результате рискуете получить дыру в крыше и сгоревшую проводку. Проблема в том, что правила читаются, но не читаются.
