Самым главным инструментом слесаря являются тиски. Без них невозможно выполнить большинство слесарных операций. Поэтому любой начинающий слесарь, первым делом хочет приобрести этот нужный инструмент. Может также сложится и такая ситуация, когда старые заводские тиски просто сломались и не подлежат ремонту.

В таких случаях покупать новый подобный инструмент не всегда выгодно, так как стоят они далеко не дешево. Поэтому многие слесаря решаются сделать тиски своими руками, что в свою очередь для начинающих может стать хорошим опытом, а опытные специалисты смогут себе изготовить качественные и удобные тиски.

Содержание:

Чертежи тисков
Этапы изготовления самодельных тисков
Видео изготовления тисков своими руками

img src=»http://mainavi.ru/upload/iart/tiski-svoimi-rukami/1. jpg» />

Можно такой инструмент изготовить за один день из подручных материалов, а можно в течение месяца собирать нужные составляющие и изготовить тиски, мало чем отличающиеся от заводских. На самом деле истина где-то посередине. В этой статье будет подробно описана инструкция, как сделать тиски своими руками в течение нескольких дней без особых затрат.

Чертежи тисков

Такие работы можно выполнить только в условиях небольшой слесарной мастерской с обязательным наличием сварочного аппарата, электрической дрели, болгарки и других ручных инструментов.

Кроме того, необходимо приобрести такие материалы, как кусок стального швеллера № 6, длиной 0.5 м, 0.3 м2 листовой стали толщиной 4-5 мм и 30 см стального уголка 50х50 мм, 18 болтов М6 с гайками и кусочек толстого листового металла для изготовления губок.

В данном случае без услуг токаря не обойтись, так как необходимо будет изготовить винт диаметром 16 мм, отфрезеровать две пластины для зажимных губок и выточить две гайки, в которых будет вращаться сам винт.

Этапы изготовления самодельных тисков

Примерная пошаговая инструкция, как изготовить тиски своими руками в домашних условиях может выглядеть следующим образом:

Болгаркой обрезается кусок швеллера длиной 30 см. Он будет служить подвижной частью тисков. С одной стороны к основанию этой заготовки приваривается пластина толщиной 4 мм с выемкой, в которую вставляется зажимной винт с пазом. Для того чтобы сам винт в этой выемке был надежно закреплен, к этой пластинке с внутренней стороны двумя болтами крепится стопорная пластинка такой же толщины.

При помощи болгарки из листа вырезается пластина размером 25х6.2 см, к которой привариваются два уголка 50х50 длиной 25 см. Эта конструкция представляет собой неподвижную часть тисков. В полках этой заготовки просверливаются 6 отверстий диаметром 6 мм.

Из того же листа болгаркой вырезается еще одна заготовка размером 30х20 мм с боковым выступом размером 10х8 мм. В ней по краям просверливаются 12 отверстий диаметром 6 мм. Она будет служить основанием для тисков, на которое крепится вся конструкция. К нему на выступающей части привариваются две стопорные пластины для неподвижной гайки.

Из угловой стали вырезаются две заготовки, в которых просверливаются отверстия, и нарезается резьба для крепления зажимных губок. Затем одна из этих заготовок приваривается к неподвижной части тисков, а вторая к той, которая будет передвигаться внутри станины.

Предварительно сама станина при помощи болтов крепится к слесарному столу. В губках тоже просверливаются отверстия, через которые они при помощи болтов крепятся к зажимным пластинам. В винт вставляется вороток и еще раз проверяется надежность крепления.

Дополнительно можно усилить конструкцию тисков при помощи приварки косынок и стопорных пластин, как это показано на видео и фото. Такие тиски слесарные легко разбираются, поэтому желательно их покрасить антикоррозийной краской по металлу и установить на постоянное место.

Таким же способом можно изготовить тиски для сверлильного станка, только в этом случае крепление к станине станка будет несколько отличаться в зависимости от ее конструкции.

Как видно из вышеприведенного описания изготовить самодельные тиски совсем несложно. Надо просто иметь желание и элементарные навыки работы с металлом. Ниже рекомендуем посмотреть видео о том, как сделать станочные тиски.

Видео изготовления тисков своими руками

Самодельные тиски / Homemade vise

Тиски для сверлильного станка .

Тиски своими руками..Vices with their hands.

Тиски своими руками ( Vise their hands)

Тиски своими руками

подробная пошаговая инструкция, как сделать слесарные или столярные тиски из металла в домашних условиях

Автор: Школа рукоделия Busina

Практически каждый человек имеющий свою мастерскую должен иметь один из основных инструментов, как тиски. Но, бывает так что заводской вариант не подходит для определенных работ или покупать их нецелесообразно, или их вообще нет в наличии.

Сделать тиски из подручного материала не является большой сложностью. Стоимость такого самодельного инструмента получиться намного дешевле в отличие от покупки заводского.

Из чего состоят тиски
Подходящие элементы для самодельных тисков
Материалы и инструменты
Порядок проведения работ (инструкция)
- Быстрозажимные
- Станочные
- Трубные
Фото самодельных тисков

Из чего состоят тиски

Из разнообразия тисков большие столярные имеют ряд преимуществ перед остальными. Их можно без проблем установить на верстак или другие виды опорных стоек, а также их легко снимать и устанавливать.

Не зависимо от того какой вид данного инструмента необходимо создать он всегда будет иметь основные элементы в своей конструкции.

Эти элементы будут такими как: опорная площадка, передвижная губа для фиксации какой-либо детали, кулисы для смещения детали, ходовой винт и вороток для его вращения.

Чтобы тиски нормально функционировали их детали должны быть правильно выверены.
Если этого не соблюдать то работать они не будут. В тисках на верстаках имеется пружина, которая разрешает проблему обработки крупногабаритных деталей.
При создании самодельных устройств такую пружину можно найти на каких-либо барахолках или в металлоприеме.

Подходящие элементы для самодельных тисков

Для создания устройства своими руками можно использовать различные материалы. Главное заранее определиться для каких целей будут создаваться тиски. В большинстве случаев инструмент изготавливается из стальных и чугунных элементов.

Первым создается основание, поэтому для него можно использовать: автомобильные тормозные колодки, металлические трубы, уголок, рельс.

Бывают и тиски из дерева. Нередко из него создают данный инструмент для столярных работ, потому как при таких условиях не требуется большое усилие для зажима деталей.

Простейшие тиски из дерева создаются с помощью лишь топора и пилы. Детали в таком варианте фиксируются с помощью гвоздей.
Главное в таких тисках это соответствие плоскостей между собой.

В случае создания слесарного инструмента необходимо использовать металлические элементы. Потому как во время работы с металлом на инструмент будет действовать большие нагрузки и соответственно он должен быть прочным и жестким.

Чтобы зажимать детали в слесарных тисках необходим винт для перемещения подвижной губы по станине. В тисках для столярных работ можно использовать заостренный деревянный клин.

Материалы и инструменты

Когда необходимо создать тиски для больших нагрузок из швеллера, то материал и инструмент для этого понадобится следующий:

Металлический уголок 50х50 мм,
Кусок швеллера до 500 мм,
Крепежные резьбовые элементы,
Шпилька для ходового винта,
Лист стали толщиной 5мм,
Сталь от 1 см, краска,
Прут металлический для воротка,
Электросварка,
Дрель,
Набор ключей,
Напильник,
Рулетка,
Наждачка,
Кисточка и маркер.

Список немалый, так как работ по обработке металла придется сделать много.

Порядок проведения работ (инструкция)

Слесарный тиски. Начинается изготовление тисков с их опоры. Она является их основой и для неë отлично подходит лист из толстой стали. На основе необходимо просверлить несколько отверстий чтобы еë можно было закрепить.

Швеллер используется в последующем шаге в создании внутреннего узла.
Данный элемент конструкции будет использоваться для фиксации передвижной губки. при помощи электросварки швеллер необходимо приварить к основанию.
Большая часть других элементов конструкции будет закрепляться на швеллер с помощью электросварки.
После приступаем к созданию внешнего узла инструмента. С его помощью будет зафиксирована неподвижная губка. Этот элемент будет сделан из листовой стали.
Когда будут закрепляться отдельные элементы, то делать это придется электросваркой непосредственно над подвижной частью тисков. Это позволит не допустить нежелательные ошибки в конструкции.

Губы рекомендуется изготавливать из высокопрочного материала так как на них будет действовать основная рабочая нагрузка. сварочные швы необходимо накладывать очень качественно, чтобы детали имели надежное соединение и в рабочем процессе не давали нежелательных люфтов.

Сами губы к узлам закрепляются при помощи резьбовых крепежей. после проведения всех вышеперечисленных работ детали можно зашлифовать и покрасить.

Быстрозажимные

В таком варианте устройство будет иметь прижим, который будет обеспечивать эксцентрик. Данный вид распространен среди мастеров, которым необходимо произвести быструю фиксацию деталей.

Делаются они аналогично слесарным. но при этом имеют небольшие изменения.
В них будут присутствовать дополнительные детали в виде амортизирующего штока, резиновой втулки и эксцентрика.
В этом устройстве части сделанные из швеллера размечаются по центру и просверливаются.

Зажимные и раббочие части привариваются к швеллеру. После губы прикручиваются на болты. а по центру ставится эксцентрик.

Когда уже проверен зажим какой-либо детали, заготовки скрепляются при помощи сварки.

Станочные

Этот вид тисков имеет поворотный механизм. Сделать такой иснтрумент очень сложно ввиду немалого числа составляющих и соблюдения необходимой точности для нормальной работы.

Направляющие в таком устройстве монтируются на пластины, которые играют роль основы.
Далее специальные штыри монтируются на края пластин. С помощью этих штырей закрепляются направляющие для прижимных губ.
Затем на держатель конструкции монтируются губы, который приварен к узлам. Последними привариваются шарниры и центрируются гайками и штырями.

Трубные

Этот тип тисков является самой простой в изготовлении. Они способны зажимать детали любой формы. Также способны выдерживать немалые нагрузки и их можно применять в роли струбцины.

Основы конструкции изготавливается из металлического профиля, круглых труб и листового металла.
Центральная часть профиля просверливается под винт. Детали из труб и профиля свариваются электросваркой. Некоторые места можно усилить с помощью болтов.

Зажимом в этой конструкции выступает профиль с роммбовидным вырезом.

В роли направляющих здесь выступают боковые трубы, к которым закрепляются при помощи сварки отрезки разрезанной по длине трубы.

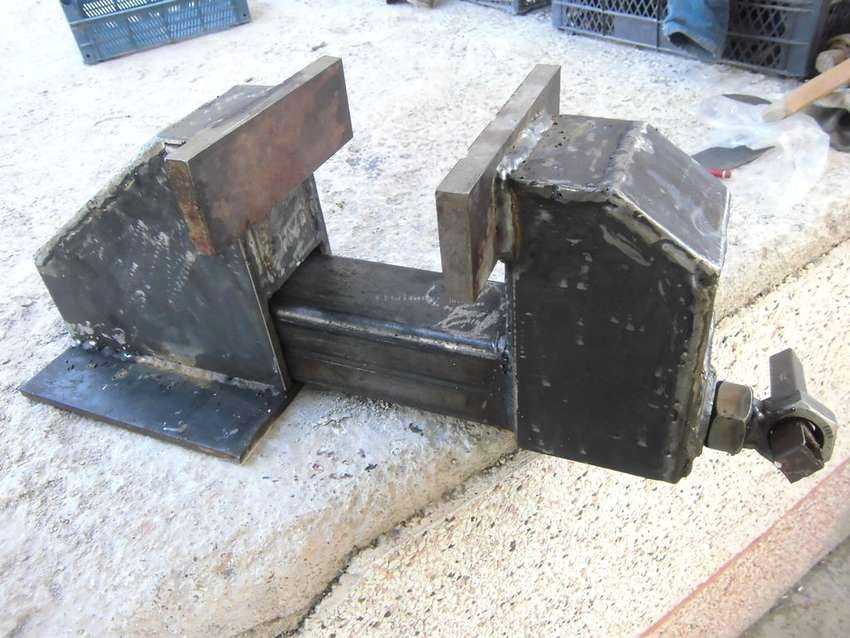

Фото самодельных тисков

Деревянные тиски DIY 6″ за 5 долларов

JavaScript отключен. Для более удобной работы, пожалуйста, включите JavaScript в своем браузере, прежде чем продолжить.

У меня есть отличные маленькие тиски. Я использую его тонну (каламбур не предназначен)! Единственная проблема с ним заключается в том, что он крошечный. Он открывается чуть больше, чем на 1,5 дюйма.

Я хотел купить тиски побольше (на день рождения), но цены БЕЗУМНЫЕ! Не думаю, что имеет смысл платить от 100 до 500 долларов за тиски, когда это, по сути, большой кусок металла и болт Я знаю, что я не единственный, кто так думает. 0004

Я решил построить свой собственный 6-дюймовый (~ 16 см) из бесплатного вторичного дерева и оборудования стоимостью менее 5 долларов. Мне нужно!Смотрите фотографии выше для получения дополнительной информации

Я НЕ хочу спамить, Но если кто-то заинтересован в дополнительной информации, И полное руководство о том, как это сделать, Вы можете нажать на эту ссылку: http://www. instructables.com/id/How-to-Make-a-Wooden-6-Bench-Vise/

Пожалуйста, дайте мне знать, если у вас есть какие-либо вопросы (О, и как я могу ответить на сообщения, которые размещены здесь? Вижу только кнопку «Цитировать»…)

43,4 КБ Просмотров: 126
56,2 КБ Просмотров: 45

Делиться:

· Зарегистрировано
Единственной деталью, которая была куплена, была резьбовая шпилька. Стержни были взяты из принтеров, а дерево было от старого стола 9.0053 Надеюсь, вам понравится! Ждем вашего мнения!

Йонатан24, http://www.instructables.com/member/Yonatan24
Мистер Рон
· Зарегистрировано
Я вижу в этом применение для тех, кто занимается моделированием (таких как я). Тиски идеально подходят для удержания мелких хрупких предметов. Мне придется построить один. Ты мальчик по моему сердцу. Когда я был в твоем возрасте, я делал подобные вещи. Моя любовь и любопытство к механическим вещам были со мной весь мой 81 год и по-прежнему сильны. Я никогда не терял любви к работе руками и использованию силы мозга для «изобретения». Я вижу, ты многого добиваешься в жизни.
Пожалуйста, имейте в виду; что бы вы ни делали, делайте это как можно лучше. «Если вы сборщик мусора, будьте лучшим сборщиком мусора, которым вы можете быть». Это реальный путь к успеху в жизни.

Йонатан24
· Зарегистрировано
Прежде чем я построил его, я даже не был уверен, что он будет достаточно прочным. Теперь я могу заверить вас, что это очень сильно!
Очень крепко сжимает древесину! Я думаю, что смогу использовать его и для проектов по обработке легких металлов.
Древесина, которую я использовал, очень твердая (европейский бук), а стержень с резьбой имеет довольно тонкую резьбу (высокий шаг?).
Если вы его построите, вы будете шокированы тем, какое давление вы можете приложить к нему
Я вижу в этом применение для тех, кто занимается созданием моделей (таких как я). Тиски идеально подходят для удержания мелких хрупких предметов. Мне придется построить один. Ты мальчик по моему сердцу. Когда я был в твоем возрасте, я делал подобные вещи. Моя любовь и любопытство к механическим вещам были со мной весь мой 81 год и по-прежнему сильны. Я никогда не терял любви к работе руками и использованию силы мозга для «изобретения». Я вижу, ты многого добиваешься в жизни.
Пожалуйста, имейте в виду; что бы вы ни делали, делайте это как можно лучше. «Если вы сборщик мусора, будьте лучшим сборщиком мусора, которым вы можете быть». Это реальный путь к успеху в жизни.
— Мистер Рон
Нажмите, чтобы развернуть…

Йонатан24, http://www.instructables.com/member/Yonatan24
адская авария
· Зарегистрировано
Я вижу, где эти тиски могут быть очень полезны в правильном применении. Это хороший магазинный инструмент.
helluvawreck aka Charles
http://woodworkingexpo.wordpress.com

helluvawreck, он же Чарльз, http://woodworkingexpo.wordpress.com
Йонатан24
· Зарегистрировано
Согласен! Рад что вам понравилось!

Йонатан24, http://www. instructables.com/member/Yonatan24
Вудмясник ночью
· Зарегистрировано
Мне нравится, что вы решили проблему, заключающуюся в том, что тиски дороги и тяжелы. Хотя у меня есть пара тисков в магазине, они тяжелые и прикручены к столу. Но много раз было бы неплохо иметь что-то более портативное. Спасибо за идею!!

Живи, чтобы рассказывать истории, так они звучат лучше.
Йонатан24
· Зарегистрировано
Рад, что понравилось!
Мне нравится идея, что вы решили проблему, заключающуюся в том, что тиски дороги и тяжелы. Хотя у меня есть пара тисков в магазине, они тяжелые и прикручены к столу. Но много раз было бы неплохо иметь что-то более портативное. Спасибо за идею!!
— Вудбутчербайнайт
Нажмите, чтобы развернуть. ..

Йонатан24, http://www.instructables.com/member/Yonatan24
Присоединяйтесь к обсуждению
Продолжить с Facebook
Продолжить через Google
или зарегистрироваться с электронной почтой
Удобные самодельные держатели: искусство создания тисков
23 сентября 2010 г.
Рейд Кофффилд
Эти самодельные тиски для бочек, включающие менее дюжины деталей, включая домкрат, идеально подходят как любителям, так и профессиональным оружейникам.
У оружейников есть много дорогого специализированного оборудования, и большая его часть редко, если вообще когда-либо, будет полезна обычному любителю. Но есть один предмет, который, даже если вы считаете его слишком специализированным, может оказаться очень полезным в вашем домашнем магазине. И это не должно стоить руки и ноги, потому что вы можете построить его самостоятельно.
Я говорю о бочкообразных тисках.
Ствольные тиски — это прочный зажимной инструмент, используемый для удержания ствола, когда ствольная коробка или затвор включены или сняты со ствола. В оружейном деле вы обычно не держите ствольную коробку или затвор в тисках при установке или снятии ствола. На это есть несколько причин. Во-первых, обычно легче закрепить ствол, даже если он часто бывает круглым. Во-вторых, оказывая удерживающее давление на ствол, снижается вероятность повреждения затвора, который можно согнуть намного легче, чем вы думаете. И, наконец, затворы или приемники обычно имеют более странную форму, менее удобную для зажима в тисках.
Ствольные тиски, особенно важные для домашнего оружейника, позволяют выполнять дополнительные работы с винтовками, дробовиками или пистолетами. Например, с помощью ствольных тисков вы можете снять ствол со старого армейского маузера и установить новый спортивный ствол. Вы можете поменять стволы на револьверах. Вы можете снимать стволы для окраски, очистки, притирки или прицеливания. В любое время, когда вы можете сделать работу проще без действия, бочкообразные тиски могут быть большим подспорьем.

В оружейных магазинах можно приобрести множество тисков, и все они работают. Тем не менее, вы можете легко построить свой собственный. Таким образом, вы сэкономите деньги, и у вас будет возможность изменить дизайн в соответствии с вашими потребностями.

Традиционные тиски для бочек
Возможно, самые старые и самые традиционные тиски для бочек состоят из большой отливки с прямоугольным или квадратным отверстием. В верхней части отливки находится массивный крепежный винт, который входит в отверстие. Ствол помещается внутрь деревянных или металлических блоков под этот винт. Винт закручивается и обжимает блоки вокруг ствола, надежно удерживая его. Это простые и эффективные тиски, которые я использовал много раз на протяжении многих лет. Единственная проблема связана с резьбой для крепежного винта. Эти нити можно оборвать, и когда это произойдет, у вас возникнет серьезная проблема.
Реклама
Другие популярные тиски состоят из двух толстых прямоугольных стальных полос. Верхняя полоса обычно немного короче, и через нее проходит от двух до четырех винтов, которые вкручиваются в нижнюю полосу. Ствол, опять же в деревянном или металлическом блоке, помещается между этими двумя планками и затягивается винтами. Прикладываемое сжатие может быть довольно впечатляющим, и тиски работают довольно хорошо. Но опять же, есть потенциальная проблема со снятием резьбы. Вам также придется много работать с гаечным ключом, если ваши тиски имеют четыре зажимных винта, и они могут очень быстро устареть, если вам придется постоянно надевать и снимать ствол.
Мои любимые бочкообразные тиски самодельные и используют гидравлический домкрат. Он быстрый, простой в использовании, и его можно затянуть одной рукой. При необходимости его также можно использовать как пресс. Лучше всего то, что он прост в изготовлении и относительно недорог. Свои первые бочкообразные тиски я изготовил почти 30 лет назад. Я признаю, что один из них был слишком большим и слишком тяжелым, но, черт возьми, он определенно сработал.
Вставки из постельного материала отливаются вокруг ствола и затем удерживаются в алюминиевых блоках, которые помещаются в тиски ствола. Вставки покрыты канифолью для фиксации ствола.
Несколько лет спустя друзья, у которых была механическая мастерская, построили ее по моим предложениям. Они великодушно дали мне свой первый прототип, и я использую его уже около 20 лет.
Как сделать самому
Тиски — это просто. Он состоит из двух стальных стержней диаметром 1 дюйм и длиной примерно 15 дюймов. Они ввинчены в стальную основу толщиной 3/4 дюйма и имеют размеры 9 на 14 дюймов. Стержни установлены на расстоянии 4 дюймов друг от друга. Имеется подвижная стальная платформа толщиной 3/4 дюйма размером 7 дюймов на 2,5 дюйма. Через эту платформу проходят два стальных стержня.
Advertisement
Чтобы платформа не отрывалась от основания, вокруг нижней части каждого стержня установлены тяжелые винтовые пружины. К двум стержням большими гайками прикреплена стальная верхняя крышка размером 3/4 дюйма на 6,25 дюйма и толщиной 3 дюйма.
«Секрет» этих тисков и то, что делает их такими простыми и быстрыми в использовании, заключается в 4-тонном гидравлическом домкрате. Он расположен на подвижной платформе между вертикальными стержнями. Верх домкрата упирается в верхнюю крышку тисков, и при накачивании домкрата подвижная пластина опускается вниз.
При использовании тисков для ствола блоки, удерживающие ствол, располагаются под подвижной платформой. По мере того как платформа опускается под действием восходящего движения поршня домкрата, тонны энергии передаются для сжатия блоков вокруг ствола. Сила, которую вы можете получить с помощью этих бочкообразных тисков, ограничена только размером вашего домкрата. Если вам нужна большая сила сжатия, используйте домкрат большего размера. Излишне говорить, что вы можете варьировать размеры тисков, чтобы приспособить их практически к любому размеру гидравлического домкрата.
Реклама
Для удержания бочки можно использовать различные типы блоков. Самым простым является брусок твердой древесины, например, дуба. Другой вариант – изготовить металлический зажимной блок.
Много лет назад я взял кусок алюминиевого прутка размером 3×3,5×2,75 дюйма и просверлил в нем отверстие диаметром 2 дюйма. Затем я разрезал блок на две равные половины прямо через центр отверстия. Блоки используются как формы для отливки вставок из подложки вокруг ствола, которые я намереваюсь снять или установить, и как держатели для этих вставок при использовании в тисках ствола.
Объявление
Не бойтесь менять размеры тисков или блоков ствола. Главное, что он у вас есть. Будет отличным дополнением к вашему магазину.
До новых встреч, удачи и хорошего оружейного дела!
