Соединение медных и алюминиевых проводов в домашних условиях: Соединяем медный и алюминиевый провода: как правильно?

Соединение кабеля между собой

Содержание

• Электрический контакт соединение проводов
  • Способы соединения проводов
    • Соединение медных и алюминиевых проводов в домашних условиях
• Дедовская скрутка
• Как правильно соединить антенный кабель
• Как правильно соединить электрические провода или кабеля между собой.
• Механические способы соединения
  • Клеммные колодки
  • Самозажимные клеммы
  • Обжимной способ
  • Соединение при помощи болта
  • Подводим итоги
• Как правильно выбрать коаксиальный, антенный кабель
• Почему нельзя напрямую соединять провода из разных металлов
• Зажим типа ОВ
• Соединение пайкой
• Клеммные планки и зажимы
• Выводы

Электрический контакт соединение проводов

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:

• — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
• — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.

2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.

При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».

Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Дедовская скрутка

Как соединить греющий кабель между собой, для полной изоляции токопроводящих жил

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Правилами ПУЭ использовать такой метод крайне не рекомендуется из-за его ненадежности. О том, как правильно сделать скрутку проводов, читайте в предоставленной статье!

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

• Какие инструменты должны быть у электрика
• Расчет сечения кабеля по мощности и току

Как правильно соединить антенный кабель

Какие радиаторы лучше: алюминиевые или биметаллические

Вот и все, все требуемые материалы уже приобретены, теперь необходимо качественно и правильно все соединить и качественно осуществить прокладку антенного кабеля.

Существует два вида прокладки:

1. Проводка открытая;
2. Проводка скрытая.

Выполнять намного сложнее скрытую проводку, поэтому первый вариант рассмотрим более детально. При данном способе прокладки кабель необходимо провести вдоль стен и ни чем не закрывать. Этот способ прокладки кабеля не нравиться многим, потому что он портит весь внешний вид, и его можно делать только как временный.

Достоинства:

1. Очень легкий монтаж;
2. Очень легкая замена.

Недостатки:

1. Внешне выглядит не очень красиво;
2. Очень легко подвергается различным механическим повреждениям;
3. Мешается практически всегда.

Способ скрытой проводки выглядит гораздо эстетичнее, он довольно трудоемок. В этом случае антенный кабель убирают в специальные каналы, проводится внутри стен методом штробления, или прячется под плинтуса. Эти работы можно осуществить самостоятельно, а можно вызвать мастера на дом

Рекомендуется обратить ваше внимание на штробление. Данный вид прокладки следует совместить с косметическим ремонтом в квартире, потому что при работах внешний вид стен будет сильно испорчен

В процессе штроболения в стене делают небольшую канавку, в нее аккуратно укладывается кабель и стена тщательно штукатуриться. Не стоит забывать, что в стенах уже проложена электропроводка. Также нормативными актами запрещено самостоятельное штробление несущих стен в горизонтальной плоскости многоэтажек. Также в наших законах существует лазейка, например, если длина штробы не более трех метров, а сечение не должно превышать трех сантиметров, то смело можно штробить.

Плюсы такого способа:

1. Все эстетично и красиво, ни чего под ногами не мешается.

Минусы данного способа:

1. Довольно сложный монтаж, обязательно проводить нужно косметический ремонт;
2. Бюджет подобных работ гораздо выше;
3. Сложности в процессе замены кабеля.

Как правильно соединить электрические провода или кабеля между собой.

Расстояние между опорами при монтаже теплого пола

Сентябрь 14, 2013

15794 просмотров

Часто приходится самостоятельно в своем доме, квартире или гараже соединять между собой электрические провода или кабеля в пучок в распределительной коробке или наращивать провод или восстанавливать перебитый участок, но многие не знают как правильно и надежно это сделать!

Строго соблюдайте:  Меры безопасности при самостоятельном электромонтаже или электроремонте в своем доме!

Для того что бы нарастить провод или кабель- Мы рекомендуем использовать метод опрессовки, сварки и пайки! А для соединения электрических проводов между собой в пучок рекомендуем использовать электрические сжимы или зажимы, которые бывают нескольких видов. Я в своей работе использую и Всем рекомендую- колпачки СИЗ, которые помимо того, что обеспечивают надежное электрическое соединение а еще, одновременно изолирует пучок проводов.

Важно! Помните, что при монтаже электропроводки необходимо зажимы применять соответствующие току, сечению провода и напряжению, которые наносятся на корпус зажима. . Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком

Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком.

Внимание! Предварительно не надо делать скрутку проводов. Одеваем СИЗ и плотно его накручиваем на провода

Некоторые электрики последние несколько оборотов подворачивают плоскогубцами, но как показала практика достаточно усилия руки.

Сиз бывают разных цветов и размеров от 2 до 5. Цифра означает для какого количества проводов в скрутке она предназначена. Например СИЗ-3 (самый распространенный в моей практике) предназначен для скрутки 3 проводов сечением 1.5 квадратных мм., максимум 4.

СИЗ нельзя использовать для соединения вместе алюминиевых и медных проводов. Допускается соединение медных многожильных и одножильных проводов между собой.

Кроме СИЗ зажимы бывают и других типов, при использовании которых часть провода без изоляции не должна выступать из изоляционной части электрического зажима.

Под номером один на рисунке изображен клемник. Откручиваем болтики и вставляем защищенные концы и зажимаем болтики отверткой.

Под номером 2 (многоразового применения) и 3 (одноразовые) изображены самозажимные- все просто зачистили и вставили в соответствующее отверстие провод проверили зашел ли он до конца. Быстро и надежно! Для проводов большого сечения от 6 мм. квадратных применяются (рисунок 4) специальные ответвительные сжимы или «Орехи». Все просто в специальные места с продолговатой выпуклостью между пластинами вставляем провода и зажимаем болты.

Старый и надежный способ, который обеспечивает надежный, безопасный и долговечный контакт это пайка проводов между собой.

Кроме того с помощью специального пресса и медных гильз (труб) быстро и надежно можно соединить любого сечения и количества жилы проводов и кабелей.

Незабываем после пайки или опрессовки оголенную часть электрических проводов изолировать изолентой или кембриком.

Очень важно при соединении  медного и алюминиевого провода, что бы они не касались между собой- для этого используем зажимы (не СИЗы) или орехи, пайка и опрессовка не подойдет, потому что контакт меди и алюминия быстро и легко окисляется с потерей электропроводности!

Механические способы соединения

Кроме пайки и сварки, есть и другие широко применяемые способы, как соединить алюминиевые провода. Это так называемое механическое соединение, чаще всего выполняемое при помощи винтовых колодок или других подобных приспособлений.

Клеммные колодки

Такие колодки с винтовыми зажимами широко применяются не только в щитовых, но и в распределительных коробках в квартирах и домах. Они надежны и обеспечивают хороший контакт.

Для соединения проводов, подвергающихся большой нагрузке, лучше использовать фирменные колодки из черного ударопрочного пластика. В них зажатие алюминиевой жилы производится небольшой квадратной пластинкой, что исключает повреждение жилы. Клеммники из белого пластика подходят для соединения проводов с небольшим сечением, для подключения маломощных потребителей.

Для обеспечения большей площади контакта провода в колодке, рекомендуется оголенный конец жилы закруглять вокруг винта.

Самозажимные клеммы

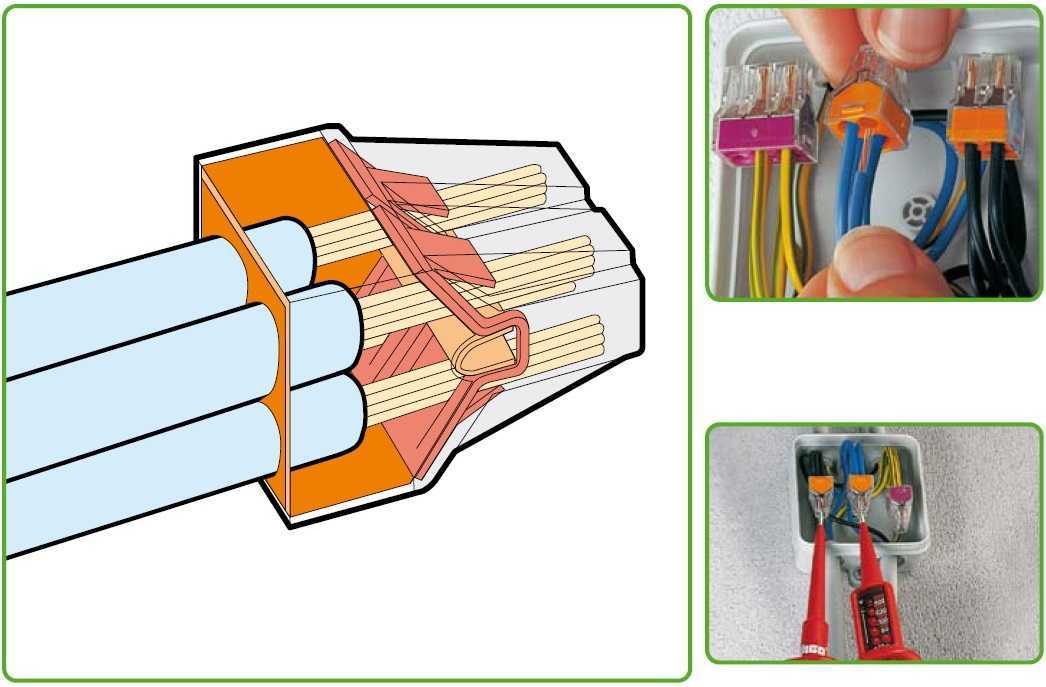

Большую популярность для бытового применения приобрели самозажимные клеммы и колодки от различных производителей. Такие устройства бывают, как разъемными (многоразового использования), так и неразъемными (одноразовые).

Внутри пластикового корпуса такого устройства имеется прижимная металлическая пластина, которая фиксирует провод и обеспечивает хороший контакт с токопроводящей шиной. Корпус может быть выполнен из черного или цветного пластика, также выпускаются прозрачные клеммники.

Самозажимные клеммы имеют от 2 до 8 разъемов, что позволяет выполнять различные соединения, а также ответвления электропроводки.

При выборе таких колодок и клемм, нужно обращать внимание на маркировку: она отображает количество, сечение жил, для которых предназначено устройство. . Обжимной способ

Обжимной способ

Если вам необходимо подключить несколько одножильных проводов или многожильный кабель в один разъем колодки, можно использовать специальные обжимные гильзы. В алюминиевую или медную гильзу заводятся зачищенные концы проводки. А сама гильза обжимается специальными клещами: в итоге получается надежный контакт. Такой метод часто применяют при соединении нескольких мощных потребителей, а также для соединения проводов между собой.

Вместо простой гильзы можно использовать специальные наконечники НКИ. Они с одного конца имеют небольшую обжимную гильзу, в которую вставляется провод. С другого конца расположено контактное кольцо, позволяющее выполнить простое и надежное соединение с винтовым клеммником.

Соединение при помощи болта

Иногда два или больше алюминиевых провода соединяют между собой при помощи обычного болта с гайкой. Для этого из зачищенных концов делают окружность вокруг болта, размещают их между шайбами и затягивают гайкой – соединение готово.

Подводим итоги

Мы рассмотрели несколько способов, как обеспечить надежное соединение и хороший контакт алюминиевых проводов между собой. Для некоторых методов потребуется специальное оборудование, знания и опыт. А в некоторых случаях можно обойтись и подручными средствами.

Как правильно выбрать коаксиальный, антенный кабель

Если уже перед вами возник вопрос о прокладке или замене коаксиального кабеля, то в первую очередь необходимо определиться с тем какой кабель лучше выбрать. Правильное название кабеля для правильно и качественного подключения антенн для телевизора – коаксиальный кабель. Что это за кабель и из чего он состоит?

Центральной деталью является проводник из медной жилы, по ней и поступает к телевизорам телевизионной сигнал. Сверху данной жилы идет изоляционная оболочка. Следующим элементом являются алюминиевая фольга, которая играет роль второго проводника, затем идет оплетка из луженых медных проводов. Данная оплетка является защитным экраном, препятствует созданию различных помех от внешних электромагнитных волн. Покрывает все это еще один слой изоляции из пластика, которая защищает от механического воздействия. Понятие коаксиальный кабель в переводе получается как соосный. Из-за того что оба цента проводников коаксиального кабеля в радиальных направлениях совпадают, то внутри кабеля происходит создание эффекта стоячей волны, данный эффект максимально снижает потери на излучении сигнала практически до 0.

На самом деле видов коаксиального кабеля довольно много и используются они не только для качественного подключения телевизионных антенн. В основном они различаются по диаметру изоляции, волновому сопротивлению степени экранирования, гибкости. На территории нашей страны используют всего несколько типов, которые действительно необходимы и качественны. Антенные импортные кабеля обладают следующей маркировкой RG-6 или RG-59 они считаются самыми распространенными. У российских аналогов антенных кабелей маркировка следующего вида РК-75-х-х. Семьдесят пять – это волновое сопротивление, именно семьдесят пять Ом является стандартным и оптимальным показателем сопротивления для коаксиальных антенных кабелей. Также еще существует RG-11, но он считается уже магистральным кабелем, который используют только в сложных условиях, на улицах, или на довольно больших расстояниях. RG-11 может с легкостью обеспечивать довольно стабильный сигнал на расстоянии до шестисот метров.

Если вы уже определились с типом антенного кабеля, который вам необходим и полностью подходит, то сложное решение какого производителя выбрать целиком и полностью ложиться на вас. Ассортимент кабельной продукции в современном мире очень велик, вам с легкостью могут предложить самый дешевый вариант, и действительно очень дорогостоящий товар

В первую очередь необходимо обратить свое внимание на качество антенного кабеля. Попробуйте сковырнуть кусок внешней изоляции, погните его тщательно, если у вас это хорошо получилось, то брать такой кабель не рекомендуется

Изоляция у хорошего кабеля обязательно должна быть максимально эластичной и выдерживать различные внешние воздействия. Повышенное внимание стоит уделить оплетки. Слишком жидкая оплетка в первую очередь говорит о некачественной работе производителя, так как через очень плотную оплетку экрана помех проникает значительно меньше. Если оплетку вам не видно, то нужно попросить продавца сделать надрез. При главном условии того, что продавец сможет сразу же предоставить все паспортные данные кабеля для антенны вам, рекомендуется сразу же обратить внимание на значения затуханий телевизионного сигнала на определенной длине и частоте кабеля. Кабель считается лучше, чем ниже эти значения. Если речь зашла о приобретении антенного кабеля, то не стоит забывать купить все необходимые коннекторы, разъемы, разветвлители, переходники именно в том количестве, в котором они вам могут понадобиться. Самым распространенным типом разъема считается BNC, он может быть припаеным, обжимным или на резьбовом соединении.

Найти последний подтип не составит огромного труда, так как они являются самыми простыми для монтажа и имеются у всех продавцов в наличии, в любом магазине кабельной продукции. Не стоит забывать, что при прокладке коаксиальный антенный кабель ни в коем случае не должен иметь каких-либо изгибов. Если вы планируете проложить антенный кабель с поворотом под угол в девяносто градусов, то рекомендуется обязательно использовать угловые переходники. Потому что при разводке антенного кабеля на пару телевизоров вам необходимы будут разветвлители или сплиттеры.

Почему нельзя напрямую соединять провода из разных металлов

Начнем с того, что нельзя просто так взять и соединить проводники, не учитывая свойств материала, из которого они изготовлены. Каждый из металлов, используемых для а это чаще всего алюминий, медь и сталь, имеет различную плотность, сопротивление и токопроводность. Кроме этого, необходимо учесть и такой фактор, как электрохимический потенциал, возникающий при воздействии тока на металл.

Серьезные проблемы, к примеру, может вызвать неправильное соединение медных и алюминиевых проводов. С этим вопросом очень часто сталкиваются специалисты, занимающиеся ремонтом проводки в наших жилищах. Дело в том, что в большинстве старых домов и квартир проложена проводка из медного провода. Ведь лет 30 назад медь была дешевой, а по электротехническим показателям она существенно превосходит алюминий.

Сегодня же медные провода применяются довольно редко. Их место заняли алюминиевые.

Но что же произойдет, если все-таки соединить медь с алюминием? Последний, являясь металлом с высокими показателями окисления, образует на своей поверхности специфическую пленку, обладающую достаточно высоким электрическим сопротивлением. Особенно это проявляется при воздействии влаги.

У меди также имеется аналогичная пленка, однако ее сопротивление гораздо меньше. Из-за этой разницы прямое соединение медных и алюминиевых проводов становится причиной затрудненной токопроводности, а обоюдные окислительные процессы приводят к образованию на проводниках раковин, нагреву, искрению и даже возгоранию.

Но как же быть, когда необходимо соединить провода из разных металлов? Для этого существуют специальные приспособления. О них мы сейчас и поговорим в разрезе обзора существующих видов соединений.

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Соединение пайкой

Правильно и качественно выполненная пайка является одним из самых надежных соединений. Но она требует наличия паяльника, возможности его подключения, а также припоя, паяльного жира или канифоли. Применение флюсов на основе кислот и щелочей для пайки электротехнических изделий запрещено, а канифоли отдается большее предпочтение, чем паяльному жиру. Последний оставляет на месте соединения следы, которые не так просто удалить.

Перед началом пайки соединяемые поверхности необходимо зачистить от загрязнений и окислов. На некоторых проводах из-за их неправильного хранения или старости образуется налет, препятствующий пайке. На одножильном проводе его можно соскоблить ножом, а вот с многожильными дело обстоит сложнее. Зачищать их придется дольше, поворачивая под разными углами и стремясь очистить до блеска как можно больше жил. Но скорее всего такой провод не удастся запаять с помощью канифоли, придется использовать паяльный жир.

Соединение можно осуществить двумя способами. Первый, наиболее предпочтительный: многожильный проводник накручивается виток к витку на одножильный, а край последнего загибается так, чтобы он захватил намотанные на него проводники. Получившаяся в результате петля обжимается пассатижами так, чтобы прижать витки, не передавливая их. Будущее соединение смачивается разогретой канифолью, нанесенной паяльником или погружением в нее с нагревом. Затем паяльником наносится припой до полного покрытия соединяемых проводов со всех сторон. Лишнего припоя в месте пайки остаться не должно.

Соединение получается неразборным, в случае необходимости пайку придется вырезать и выполнить снова, но проводники уже будут короче. Для создания соединения, которое можно будет разобрать в дальнейшем при помощи того же паяльника, применяют второй способ.

Оба проводника перед соединением облуживаются: покрываются тонким слоем припоя с применением канифоли или паяльного жира. Жилы гибкого провода перед лужением закручиваются в спираль как можно плотнее, чтобы они не растопыривались в дальнейшем. Затем провода прикладываются параллельно друг к другу и припаиваются.

Место пайки затем нужно изолировать. Самые лучшие результаты получаются при использовании термоусаживаемых трубок.

Клеммные планки и зажимы

Монтаж при помощи «клеммников», наверное, самый распространенный способ для соединения проводов бытовых электропроводок. Здесь не нужна ни сварка, ни пайка, ни специальный инструмент. Достаточно иметь специальные «клеммники» для соединения проводов, продающиеся в любом строительном магазине за копейки, и обычную отвертку. Подобный монтаж очень надежен и долговечен.

«Клеммники» для соединения проводов бывают двух видов:

• с болтовым зажимом;
• самозажимные с пружинным зажимом.

Первый вариант предусматривает использование пластиковой клеммной планки с контактами, зажимаемыми при помощи болтов. Чтобы осуществить такой монтаж, нужно отвернуть отверткой винт, вставить провод в специально предусмотренное для него отверстие и зажать его тем же образом.

Самозажимные клеммники еще проще в эксплуатации. Их конструкция оснащена плоскопружинным механизмом, приводящимся в действие специальными рычажками на корпусе. Достаточно взвести этот рычажок, вставить под него конец зачищенного провода и отпустить. Пружина сама зажмет жилы и надежно их зафиксирует.

Эти способы соединения проводов практически не имеют недостатков, за исключением одного – качества материалов, из которых их изготавливают. Вы, наверное, помните старые советские клеммные планки, сделанные из твердого негорючего черного пластика. Они и сегодня часто встречаются в старых электропроводках и готовы служить еще десятки лет

Современные «клеммники» этим похвастаться не могут, поэтому при покупке особое внимание уделите материалу корпуса и не приобретайте дешевые модели.

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Однако стоит отметить, что работа с электричеством – это ответственная задача. По нормативам выполнять электромонтажные работы может только специалист, имеющий допуск (разряд).

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.

Соединение и оконцевание алюминиевых проводов





    Сваривают алюминиевые провода в специальной формочке с помощью угольных электродов, получающих электропитание от сварочного трансформатора.

Рис.1. Соединение алюминиевых проводов сваркой и пайкой

а- соединение однопроволочных алюминиевых проводов в гильзе, б- образцы сварок, в- соединение пайкой

    Для пайки алюминиевые провода скручивают (рис. 1 в), затем место скрутки нужно нагреть в пламени паяльной лампы или газовой горелкой и пропаивают припоями, состав которого приведен в табл. 1.

Таблица 1.

Наименование	Температура плавления. *С	Состав припоя. %
		цинк	олово	медь	алюминий
Припой	500-550	73	40	1,5-2	15



Технология пайки алюминиевых проводов следующая:

• с концов соединяемых проводов нужно снять изоляцию, затем оголенные жилы зачищают до металлического блеска и соединяют внахлест двойной скруткой с образованием желобка в месте касания жил. Длина желобка для соединения и ответвления при различных сечений жил указана на рис. 2;

Рис.2. Пайка однопроволочных жил

• соединить скруткой провода и нагреть пламенем газовой горелки или паяльной лампой до температуры, приблизительно равной к температуре плавления припоя. После этого желобок нужно протереть (с нажимом) с одной стороны соединения палочкой припоя, введенной предварительно в пламя лампы. В результате трения оксидная пленка сдирается, желобок начнет облуживаться и заполняться припоем по мере нагрева места соединения. Флюса при этом не требуется. Затем облуживают и опаивают желобок с другой стороны соединения. Одновременно надо протереть и облудить припоем внешнюю поверхность и место скрутки жил соединяемого участка;
• места пайки соединяемых проводов необходимо подчистить, протереть тканью, смоченной спиртом или бензином, покрыть влагонепроницаемым лаком и заизолировать изоляционной лентой.

    Однопроволочный провод с площадью сечения до 10 мм2 и многопроволочный с площадью сечения до 2,5 мм2 присоединяют к токоприемникам непосредственно. Оголенную жилу при этом вводят под зажимной контактный винт. Концы многопроволочных проводов скручивают и пропаивают. В зависимости от типа контакта концу провода придают вид пестика (рис.

3 а) или колечка (рис. 3 б).

    Концы однопроволочных проводов с сечением больше 10 мм2 или многопроволочных с сечением больше 2,5 мм2 монтируют с наконечниками (рис. 3 в), которые надо припаять или приварить к жиле, а в некоторых случаях можно опрессовать.

Рис.3. Оконцевание алюминиевых проводов

а- пестиком, б- колечком, в- припайкой наконечника, 1- наконечник, 2и3- изоляционная лента или бандажная нить.

В случаях соединения, ответвления и оконцевания алюминиевых проводов

    В каждом случае соединения, ответвления и оконцевания проводов, места соединения их между собой и наконечником надо обматывать изоляционной лентой в несколько слоев. Согласно правилам электрическая прочность изоляции в месте соединения или ответвления должна быть не меньше, чем прочность основной изоляции в целом.

    В домашних условиях для соединения алюминиевых и медных проводов между собой наиболее распространенный способ соединения винтовыми сжимами, так как не требуется специального инструмента и приспособлений. Конструкция контакта должна обеспечить постоянное давление и ограничить выдавливание проводов. Собирать зажим при присоединении алюминиевых проводов нужно со всеми заводскими деталями (винт, прижимная шайба, контактная пластина, шайба плоская,), так как отсутствие любой детали обязательно приведет к ухудшению контакта.

Присоединение алюминиевого провода к зажиму

    Для присоединения провода к зажиму с конца провода надо снять изоляцию. Нож держат под углом 10-15° к поверхности жилы, этим исключается надрез алюминиевой жилы. Провод зачистить до металлического блеска и смазать кварцево-вазелиновой пастой, затем загнуть конец жилы в виде колечка. Загибать провод следует по часовой стрелке, т. е. по направлению вращения крепящего винта.

    Внутренний диаметр кольца делают несколько больше, чем диаметр контактного винта (таблица 2).

Таблица 2.

Диаметр винта, мм	Длина зачищенного провода, мм	Внутренний диаметр кольца, мм
4	16-18	4,5-5,0
5	20-22	5,5-6,0
6	28-30	7,0
8	38-40	9,0



Соединение проводов метод опрессовки

    Соединение проводов по методу опрессовки широко применяют при монтаже внутренних и внешних электропроводок и воздушных линий электропередач.

    Этот способ обеспечит надежный контакт и нужную механическую прочность, так же прост в исполнении. Опрессовку надо выполнять ручными клещами, механическими и гидравлическими прессами при помощи сменных матриц и пуансонов. Для соединения жил используют гильзы, для оконцевания используют наконечники.

Алюминиевые жилы в соединительных гильзах спрессовывают по следующей технологии:

• подобрать тип и размер гильзы, а также матрицу и пуансон в соответствии с размером гильзы;
• проверить наличие заводской смазки в гильзах и наконечниках, при отсутствии смазки гильзы и наконечника надо зачистить металлическим ершиком и смазать защитной кварцево-вазелиновой или цинково-вазелиновой пастой;
• снять с концов жил изоляцию: при оконцевании на длине, равной длине трубчатой части наконечника, а при соединении на длине, равной половине длины гильзы;
• зачищают концы токоведущей жилы наждачной бумагой до металлического блеска, протирают тканью, смоченной в спирте или бензине, и покрывают кварцево-вазелиновой пастой;
• надевают на подготовленные жилы наконечник или гильзу;
• при оконцевании жилу вводят в наконечник до упора, а при соединении — так, чтобы торцы соединяемых жил соприкасались между собой в середине гильзы;
• установить трубчатую часть наконечника или гильзу в матрицу и провести опрессовку;
• изолируют соединение несколькими слоями изоляционной ленты.

    Не разрешается на алюминиевую жилу опрессовывать медный наконечник, так как соединение будет непрочным из-за большой разности у меди и алюминия коэффициента линейного теплового расширения.

    Опрессовку одно- и многопроволочных медных жил сечением 4 мм2 и больше выполняют в медных трубчатых наконечниках типа Т или соединительных медных гильзах типа ГМ. Технология по опрессовки медных проводов аналогична технологии опрессовки алюминиевых проводов за исключением наложения кварцево-вазелиновой или цинково-вазелиновой пасты.

Запрещается проводить опрессовку при помощи молотка и зубила.





Электрические соединения-IBEW/NECA предлагает советы по алюминиевой проводке для дома

1. Домашний
2. Новости
3. Электрические соединения — IBEW/NECA предлагает советы по алюминиевой проводке для дома

---

Серьезный пожар в доме в Боллуине, штат Миссури, поднял вопрос о безопасности алюминиевой проводки в домах и на предприятиях. Fox 2 сообщил о пожаре 15 февраля 2016 года. По словам Fox 2, следователи считают, что причиной пожара стало алюминиевое соединение проводки в доме.

Алюминиевая проводка стала популярной в жилищном строительстве в 1960-х и 1970-х годах как более дешевая альтернатива традиционной медной проводке, которая использовалась в домах с конца 19 века. Хотя это разрешено Национальным электротехническим кодексом, прежде чем рассматривать алюминиевую проводку, домовладельцы должны проконсультироваться со своими местными органами власти, чтобы убедиться, что алюминиевая проводка разрешена местными нормами.

Алюминиевая проводка не требует обслуживания. Наконечники должны регулярно проверяться и подтягиваться профессионалом. Домовладельцам необходимо знать следующее:

• Алюминиевая проводка требует особого внимания к деталям на соединениях и выводах. Для них требуются специальные разъемы для проводов и антиокислительный состав для защиты от окисления, которое может повредить соединения.
Алюминий
• мягче, и если его вкрутить в распределительные коробки и выключатели, его легче повредить. Когда впервые была представлена ​​алюминиевая проводка, это была обычная проблема, приводившая к перегреву переключателей и точкам перегрева.
• Несмотря на то, что алюминий проводит электричество, он может расширяться и сжиматься из-за притока/отдачи тепла, что приводит к ослаблению проводки в местах соединений. Вот почему окончания должны быть затянуты время от времени.
• Окисление алюминиевой проводки снижает ее проводимость и может привести к ее перегреву без срабатывания автоматических выключателей.

Медь является лучшим проводником электричества, чем алюминий. Для безопасного проведения электричества в качестве медной проводки требуется алюминиевая проводка большего сечения. Например, план электропроводки, требующий медной проводки 14 калибра, потребует алюминиевой проводки 12 калибра (чем меньше калибр, тем больше провод). Кроме того, домовладельцы должны знать, что в магазинах товаров для дома обычно продаются светильники, выключатели и розетки, рассчитанные только на медную проводку. Их нельзя использовать для алюминиевой проводки.

The Electrical Connection-IBEW/NECA рекомендует домовладельцам вызвать профессионала для оценки проводки в доме, если они подозревают, что она состоит из алюминия. Решения, направленные на повышение безопасности дома, варьируются от замены электропроводки дома до затягивания клемм и замены светильников, выключателей и розеток, чтобы убедиться, что они рассчитаны на алюминиевую проводку. Компания Electrical Connection располагает крупнейшей базой данных лицензированных подрядчиков по электроснабжению в Сент-Луисе, чтобы вы могли быть спокойны, обеспечив безопасную проводку в вашем доме.

Последние новости

• 18 января 2023 г. Электрические соединения IBEW/NECA в новостях
• 10 января 2023 г. IBEW/NECA Electrical Connection жертвует услуги по ремонту неисправного электрооборудования в доме женщины
• 21 декабря 2022 г. Электрическое соединение поддерживает программы «Магазин с полицейским»
• 16 декабря 2022 г. Компания Electrical Connection проводит праздничную программу для сотрудников службы пробации США в IBEW Union Hall
• 12 декабря 2022 г. Электрические соединения IBEW/NECA в новостях
• 7 декабря 2022 г. Электрическое соединение приносит тепло с ежегодным драйвом пальто меньшинства IBEW
• 6 декабря 2022 г. Электрические соединения IBEW/NECA в новостях
• 18 ноября 2022 г. Гарантия подрядчика по электрическим соединениям Компания Electrical Co. получила две награды AGC Keystone Awards

Алюминиевая проводка — Канадская служба инспекции жилья

Алюминиевая проводка — Канадская служба инспекции дома

Перейти к содержимому

1-800-463-1141 [email protected]

Вы здесь:

Электрическая система является одним из наиболее важных компонентов в доме из-за потенциальной опасности, которую создает неисправная проводка. В исследовании, проведенном Комиссией по безопасности потребительских товаров, было обнаружено, что в 1 из 5 домов с алюминиевой проводкой были потенциально опасные периодические «горячие соединения».

  Алюминиевая проводка широко использовалась в Канаде с середины 19 века.60-х до середины 1970-х гг. Изначально алюминиевая проводка была выбрана из-за ее дешевизны по сравнению с более дорогой медной проводкой. В некоторых домах электропроводка полностью алюминиевая или медная. У других есть комбинация обоих.

КАК РАСПОЗНАВАТЬ АЛЮМИНИЕВУЮ ПРОВОДКУ

Алюминиевая проволока не так хороша в качестве электрического проводника, как медная, поэтому используется более длинная проволока. Например, алюминиевый провод № 12 имеет примерно такую ​​же силу тока, что и медный провод № 14. Сила тока — это максимальный ток, который провод может безопасно нести. Внешнее покрытие кабеля будет маркировано примерно через каждые 12 дюймов словом «алюминий» или аббревиатурой, такой как «ALUM» или «AL. При наличии алюминиевого провода необходимо использовать специальные сервисные соединители. Настенные выключатели и розетки должны иметь маркировку «CU-AL». Это указывает на то, что оборудование подходит для алюминиевой проводки. Эта маркировка также будет отображаться на автоматических выключателях. Электрические розетки, настенные выключатели и блоки предохранителей, предназначенные для использования с медной проводкой, не подходят для использования с алюминиевой проводкой.

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ

Очень горячие накладки, выключатели или розетки. Загадочно неработающие выключатели или розетки и дым.

ПРЕДОТВРАЩЕНИЕ

Эти реакции коррозии можно предотвратить, а алюминиевый провод можно сделать таким же безопасным, как и медный, если правильно установить провода с соответствующими типами выключателей и розеток. Их клеммы образуют соединения, предотвращающие контакт между разнородными металлами. Винты клемм должны быть закручены плотно, чтобы избежать ослабления. Плотное крепление необходимо, чтобы клеммные винты проходили через окисление, чтобы обеспечить плавный поток электричества. Внутри основной сервисной панели открытые алюминиевые разъемы должны быть покрыты компаундом с ингибитором окисления, чтобы обеспечить прочное соединение.

ОПАСНОСТЬ, СВЯЗАННАЯ С АЛЮМИНИЕВОЙ ПРОВОДКОЙ

На поверхности чистого алюминия происходят две химические реакции. Результат обоих действий одинаков — проволока нагревается и может достигать температуры, достаточной для воспламенения близлежащих горючих материалов. Первая химическая реакция вызывает коррозию при встрече двух разнородных металлов – в данном случае между алюминиевым проводом и стандартными латунными выводными клеммами. (Медь настолько похожа на латунь, что коррозия не возникает.) Во второй химической реакции чистый алюминиевый провод окисляется, как только снимается его изоляция, и провод подвергается воздействию воздуха. Любая реакция покрывает поверхность провода слоем, который увеличивает сопротивление току и выделяет тепло.
