Система отопления ленинградка в частном доме: плюсы, минусы, схема

Читайте также: отделка печи изразцами

Основные особенности схемы отопления «ленинградка»

Индивидуальное домостроительство с каждым годом набирает популярности. Несмотря на нестабильность экономики в стране люди стараются самостоятельно решать вопрос покупки собственного жилья. Из практики стало ясно, что такой подход к решению жилищной проблемы является оптимальным. Но вопрос обогрева квадратных метров дома с минимальными затратами на монтаж отопительной системы по-прежнему стоит очень остро среди счастливых домовладельцев.

На сегодняшний день одной из самых простых и доступных схем отопительной системы считается «ленинградский», способ соответствует всем требованиям современного обогрева домов: она обладает высокой эффективностью и экономичностью при сравнительно несложном монтаже и дальнейшем обслуживании. Плюс ко всему такой тип отопления имеет независимое подключение, что абстрагирует его от центральной отопительной магистрали.

Содержание

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

минимальный объем расходных материалов;
простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
доступность покупки всех комплектующих;
простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева.

Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Принципиальные особенности функционирования «ленинградки»

Как уже упоминалось, ленинградская схема разводки отопительной системы подразумевает последовательное подключение всех приборов начиная от котла. Поэтому показатели температуры на входе обратной трубы возврата теплоносителя будут намного ниже, чем на выходе подающего трубопровода. Именно благодаря такой разнице температур, вода естественным путём, по законам физики, циркулирует по контуру системы отопления. При этом однотрубная схема «ленинградки», несмотря на всю кажущуюся простоту, может применяться даже в двухэтажных строениях.

Поскольку в предусмотренной схеме возможна прокладка трубопровода ниже уровня напольной поверхности, то необходимо побеспокоиться о качественной теплоизоляции. Если этим вопросом пренебречь, то значительно упадёт эффективность ленинградской отопительной системы и плюс ко всему конструктивные элементы пола будут сильно перегреваться, так как температура теплоносителя в трубе достаточно высокая.

Плюсы и минусы схемы отопления «ленинградка»

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

В горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию, с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
В случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

Отопление «ленинградка» – схема открытой разводки

Открытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом, который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Закрытая схема отопления «ленинградка»

Однотрубную схему разводки отопительной системы «ленинградка» часто выполняют в закрытом варианте. Такой обогрев дома предусматривает установку расширительного мембранного бака, благодаря которому в системе создаётся избыточное давление. В большинстве случаев его уровень, невысокий, и достигает не более 1,5 атмосферы. Плюс ко всему такую отопительную систему обязательно оснащают манометром, воздухоотводчиком и предохранительной системой в виде клапана.

Желание многих людей создать в своём частном доме однотрубную отопительную систему «ленинградка» в первую очередь обусловлено доступностью покупки всех составляющих частей, простотой монтажа и дальнейшим обслуживанием и ремонтом. Главное, правильно всё рассчитать и выполнить монтаж в соответствии с требованиями, предъявляемыми к современным отопительным системам.

Оцените статью:

(12 голосов, среднее: 3.6 из 5)

Поделитесь с друзьями!

Источник

Читайте дополнительно: печь для гаража длительного горения своими руками

Простота и надёжность однотрубной конструкции! Система отопления «Ленинградка»: что это такое

Однотрубное паровое и водяное отопление или «Ленинградка»

Труба подачи и возврата воды — одна, отсюда и название — однотрубное. Магистраль трубы выходит из нагревательного котла и направляется к отопительным батареям, проходит через них и возвращается в котёл.

Проходя последовательно через каждый радиатор, вода отдаёт часть своего тепла на обогрев. Таким образом, к самому последнему радиатору она поступает остывшей.

Разница температур между первой и последней батареей может составлять 10—20 °C.

Плюсы и минусы, можно ли применять в многоэтажном доме

Плюсы однотрубной схемы, которые обеспечивают ей популярность:

Простота и ценовая доступность — это самая несложная в технологическом плане система отопления. Для её сооружения понадобится минимальное количество труб, что обойдётся в относительно небольшую сумму денег.
Теплоноситель в трубах может двигаться самотёком, что актуально для автономной независимой работы отопления.

Главный недостаток системы — неравномерный обогрев комнат. Он ограничивает возможность применения схемы для многоэтажных строений. Соответственно, однотрубная схема не подходит для отопления квартир, обычно её используют в небольших домах площадью до 100 кв. м.

К содержанию ↑

Горизонтальная и вертикальная разводка: схемы и описание, какая лучше

Существуют различные варианты организации однотрубного отопления:

Отопительный контур может быть обустроен на одном этаже. Такая схема прокладывания контура получила название горизонтальной.
Отопительный контур может быть обустроен на двух этажах. Такая схема получила название вертикальной.

Фото 1. Схема отопительной системы «Ленинградка». Красным цветом показано движение теплоносителя от котла к радиаторам, синим — обратно.

Для вертикальной однотрубной схемы возможные следующие варианты:

Вода в контур может подаваться из раздаточного коллектора, расположенного сверху — так называемый верхний разлив.
Вода может поступать в контур снизу и двигаться по петле «первый этаж — второй — первый» — так называемый нижний разлив.

Вариации подключения радиаторов:

Врезка непосредственно в магистральную трубу.
Подключение через патрубки.

Этот вариант — представляет отдалённую модель двухтрубной схемы. В ней радиаторы присоединены к магистральной трубе через соединительные трубки —

патрубки. Основной поток теплоносителя проходит вдоль батарей, в каждую из которых направляется только часть горячей воды. Основной поток движется дальше, не заходя в радиатор. Такая схема позволяет равномерно распределить тепло между комнатами.

К тому же она более технологична и удобна для ремонтов. При необходимости замены, одну из батарей убирают, при этом система продолжает функционировать. В отличие от схемы, в которой батареи врезаны в магистраль непосредственно, без патрубков, а весь объём теплоносителя проходит через каждую батарею.

Ленинградская система с насосом

Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.

Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.

К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.

Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.

Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.

И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.

Вам также будет интересно:

К содержанию ↑

Принцип работы контура

Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.

Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.

Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.

Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.

К содержанию ↑

Достоинства и недостатки

Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.

Из недостатков схемы с насосом — зависимость отопления от электричества.

К содержанию ↑

Схема с насосом

Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:

Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.

Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.

К содержанию ↑

Как сделать отопительную конструкцию из полипропилена своими руками?

Изготовление ленинградской отопительной системы проходит в несколько этапов.

К содержанию ↑

Расчёты

Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:

Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.

Тепловые расчёты также учитывают при выборе схемы отопления.

К содержанию ↑

Монтаж

Приведём пошаговую инструкцию к монтажу однотрубной схемы:

Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).

Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.
Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.
Крепление расширительного бачка — он также выводится в чердачное пространство.
Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами. При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги. Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы.
При необходимости — вместе с трубами в систему встраивают циркуляционный насос.
Наполнение системы водой, проверка возможных течей.
Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.

Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке.

К содержанию ↑

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях ленинградской системы отопления.

К содержанию ↑

Однотрубная схема для частного дома

Однотрубная схема Ленинградка — одна из самых популярных систем отопления, предназначенных для обогрева частного дома. Она опробована десятилетиями надёжной работы. Доступная схема монтажа, небольшая цена обустройства, возможность автономной работы сделали Ленинградку одной из самых популярных схем отопительных контуров.

Источник

См. также: как самому сложить печь голландку

Выбор и установка геотермальных тепловых насосов

Энергосбережение


При выборе и установке геотермального теплового насоса учитывайте эффективность нагрева и охлаждения, экономичность системы и характеристики вашего объекта. Обязательно найдите квалифицированного установщика.

Эффективность нагрева и охлаждения геотермальных тепловых насосов

Отопительная эффективность геотермальных и водяных тепловых насосов определяется их коэффициентом полезного действия (COP), который представляет собой отношение количества тепла в БТЕ на БТЕ подводимой энергии. Их эффективность охлаждения определяется коэффициентом энергоэффективности (EER), который представляет собой отношение отводимого тепла (в БТЕ в час) к электроэнергии, необходимой (в ваттах) для работы устройства.

Найдите наклейку ENERGY STAR®, которая указывает, что устройство соответствует критериям ENERGY STAR. Производители высокоэффективных геотермальных тепловых насосов (GHP) добровольно используют этикетку EPA ENERGY STAR на соответствующем оборудовании и соответствующей документации по продуктам. Многие GHP отмечены знаком ENERGY STAR Министерства энергетики США (DOE) и Агентства по охране окружающей среды (EPA).

Эти геотермальные нагревательные и охлаждающие устройства, установленные в подвале нового дома, связаны со сложной системой подземных змеевиков для поддержания комфортной температуры в помещении. | Фото предоставлено ©iStockphoto/BanksPhotos

Экономика геотермальных тепловых насосов

Хотя стоимость покупки и установки системы GHP для жилых помещений часто выше, чем у других систем отопления и охлаждения, правильно подобранные и установленные GHP обеспечивают больше энергии на единицу потребляемой энергии, чем обычные системы. Для дополнительной экономии GHP, оснащенные устройством, называемым «пароохладителем», могут нагревать воду для бытовых нужд. В период летнего охлаждения отводимое от дома тепло используется для бесплатного нагрева воды. Зимой расходы на нагрев воды снижаются примерно на 50%.

В зависимости от таких факторов, как климат, почвенные условия, выбранные вами функции системы, доступное финансирование и стимулы, вы можете окупить свои первоначальные инвестиции через несколько лет за счет более низких счетов за коммунальные услуги. А когда вы включаете ипотечный кредит, ваши инвестиции в GHP могут с самого начала приносить положительный денежный поток. Также можно включить покупку системы GHP в «энергоэффективную ипотеку», которая покроет это и другие энергосберегающие улучшения дома. Банки и ипотечные компании могут предоставить дополнительную информацию по этим кредитам.

Существуют также специальные средства финансирования и поощрения, которые помогут компенсировать расходы на добавление GHP в ваш дом. Эти положения доступны от федеральных, государственных и местных органов власти; поставщики электроэнергии; и банки или ипотечные компании, которые предлагают энергоэффективные ипотечные кредиты для энергосберегающих улучшений дома. Прежде чем совершить окончательную покупку, убедитесь, что интересующая вас система подходит для доступных поощрений.

Оценка вашего участка для геотермального теплового насоса

Температура почвы на мелководье относительно постоянна на всей территории Соединенных Штатов, поэтому геотермальные тепловые насосы (ГТН) можно эффективно использовать практически везде. Однако конкретные геологические, гидрологические и пространственные характеристики вашей земли помогут вашему местному поставщику/установщику системы определить наилучший тип контура заземления для вашего объекта.

Геология

При проектировании контура заземления необходимо учитывать такие факторы, как состав и свойства почвы и породы (которые могут влиять на скорость теплопередачи). Например, почва с хорошими свойствами теплопередачи требует меньшего количества трубопроводов для сбора определенного количества тепла, чем почва с плохими свойствами теплопередачи. Количество доступного грунта также влияет на конструкцию системы — поставщики систем в районах с обширными твердыми породами или почвой, слишком мелкой для рытья траншей, могут устанавливать вертикальные контуры заземления вместо горизонтальных контуров.

Гидрология

Наличие грунтовых или поверхностных вод также играет роль в принятии решения о том, какой тип контура заземления использовать. В зависимости от таких факторов, как глубина, объем и качество воды, поверхностные водоемы могут использоваться в качестве источника воды для разомкнутой системы или в качестве хранилища для змеевиков трубопроводов в замкнутой системе. Подземные воды также могут использоваться в качестве источника для систем с открытым контуром при условии надлежащего качества воды и соблюдения всех правил сброса подземных вод.

Прежде чем купить систему с открытым контуром, убедитесь, что ваш поставщик/установщик системы полностью изучил гидрологию вашего участка, чтобы избежать потенциальных проблем, таких как истощение водоносного горизонта и загрязнение грунтовых вод. Антифризные жидкости, циркулирующие по замкнутым системам, обычно практически не представляют опасности для окружающей среды.

Наличие земли

Площадь и расположение вашей земли, ваш ландшафт и расположение подземных коммуникаций или спринклерных систем также влияют на конструкцию вашей системы. Горизонтальные контуры заземления (как правило, наиболее экономичные) обычно используются для вновь построенных зданий с достаточным количеством земли. Вертикальные установки или более компактные горизонтальные установки «Slinky™» часто используются для существующих зданий, поскольку они сводят к минимуму нарушение ландшафта.

Установка геотермальных тепловых насосов

Для правильной установки трубопровода необходимы специальные технические знания и оборудование, поэтому установка системы GHP не является самостоятельным проектом. Чтобы найти квалифицированного установщика, обратитесь в местную коммунальную компанию, в Международную ассоциацию геотермальных тепловых насосов или в Организацию по обмену геотермальной энергией , чтобы получить список квалифицированных установщиков в вашем регионе. Монтажники должны быть сертифицированы и иметь опыт. Спросите рекомендации у владельцев систем, которым уже несколько лет, и проверьте их.

Грунтовый теплообменник в системе GHP состоит из системы труб с замкнутым или разомкнутым контуром. Наиболее распространенным является замкнутый контур, в котором полиэтиленовая труба высокой плотности закапывается горизонтально на глубину от 4 до 6 футов или вертикально на глубину от 100 до 400 футов. Эти трубы заполнены экологически безопасным раствором антифриза/воды, который действует как теплообменник. Зимой жидкость в трубах извлекает тепло из земли и переносит его в здание. Летом система реверсирует и забирает тепло из здания и отдает его в более прохладную землю.

Воздуховоды в доме распределяют нагретый или охлажденный воздух по всему дому, как и обычные системы. Коробку, в которой находится внутренний змеевик и вентилятор, иногда называют устройством обработки воздуха, потому что он пропускает воздух дома через тепловой насос для нагрева или охлаждения. Обработчик воздуха содержит большой вентилятор и фильтр, как и обычные кондиционеры.

Свяжитесь со своей страховой компанией, чтобы убедиться, что геотермальный тепловой насос застрахован. Даже если ваш провайдер покроет вашу систему, лучше сообщить ему в письменной форме о том, что вы являетесь владельцем новой системы.

Преимущества геотермальных тепловых насосов

Самым большим преимуществом GHP является то, что они потребляют на 25-50% меньше электроэнергии, чем обычные системы отопления или охлаждения. Это означает, что GHP использует одну единицу электроэнергии для перемещения трех единиц тепла от земли. По данным Агентства по охране окружающей среды, геотермальные тепловые насосы могут снизить потребление энергии и соответствующие выбросы до 44% по сравнению с тепловыми насосами с воздушным источником и до 72% по сравнению с электрическим отоплением со стандартным оборудованием для кондиционирования воздуха. GHP также улучшают контроль влажности, поддерживая относительную влажность в помещении около 50%, что делает GHP очень эффективными во влажных помещениях.

Геотермальные тепловые насосы обеспечивают гибкость конструкции и могут устанавливаться как в новых, так и в модернизируемых условиях. Кроме того, аппаратное обеспечение может занимать меньше места, чем обычная система HVAC, что, возможно, освобождает место для других целей. Системы GHP также обеспечивают превосходное «зональное» кондиционирование пространства, позволяя нагревать или охлаждать разные части вашего дома до разных температур.

Гарантия на подземные трубопроводы, связанные с системами GHP, часто составляет от 25 до 50 лет, а тепловые насосы часто служат 20 и более лет. Кроме того, компоненты в жилом пространстве легко доступны, что повышает фактор удобства и помогает обеспечить своевременное техническое обслуживание.

GHP не имеют внешних конденсаторных блоков, таких как кондиционеры, поэтому можно не беспокоиться о шуме снаружи дома. Двухскоростная система GHP настолько тихая внутри дома, что пользователи обычно не знают, что она работает.

Учить больше
Ссылки

Геотермальные тепловые насосы

Геотермальные тепловые насосы Узнать больше

Системы тепловых насосов Узнать больше

Воздушные тепловые насосы Узнать больше

Мини-сплит-тепловые насосы без воздуховодов Узнать больше

Газоабсорбционный тепловой насос Узнать больше

Эксплуатация и техническое обслуживание теплового насоса Узнать больше

Геотермальные тепловые насосы ENERGY STAR
Международная ассоциация геотермальных тепловых насосов
Консорциум геотермальных тепловых насосов

Схемы отопления частного дома своими руками

Одним из этапов строительства частного дома является проектирование и создание системы отопления. Это сложный этап, так как нужно не только спроектировать отопление, но и сэкономить на материалах. Важным фактором является и то, что создаваемое отопление должно отличаться эффективностью и экономичностью. Создаем отопление частного дома своими руками — схемы подключения (самые основные) вы можете найти в нашем обзоре.

Существует множество схем разводки труб отопления для частных домовладений. Некоторые из них совмещены, что позволяет повысить КПД системы и добиться более равномерного обогрева всего дома. В нашем обзоре мы рассмотрим только самые основные схемы:

однотрубная горизонтальная схема;
однотрубная вертикальная схема;
«Ленинградка»;
двухтрубная система с нижней разводкой;
двухтрубная система с верхней разводкой;
с коллекторами;
схемы с принудительной и естественной циркуляцией.

Давайте рассмотрим особенности представленных схем, а также обсудим их преимущества, недостатки и особенности монтажа.

Однотрубные системы

В однотрубных системах отопления теплоноситель проходит последовательно через все радиаторы.

При создании отопления частного дома своими руками проще всего обустроить однотрубную систему отопления. Он имеет много преимуществ, таких как экономное использование материалов. Здесь мы можем неплохо сэкономить на трубах и добиться подачи тепла в каждую комнату. Однотрубная система отопления предусматривает последовательную подачу теплоносителя к каждой батарее. То есть теплоноситель уходит из котла, поступает в одну батарею, потом в другую, потом в третью и так далее .

Что происходит в последней батарее? Достигнув конца системы отопления, теплоноситель разворачивается и по сплошной трубе направляется обратно в котел. Каковы основные преимущества такой схемы?

Простота монтажа — нужно последовательно пропускать теплоноситель по батареям и возвращать обратно.
Минимальный расход материалов — самая простая и дешевая схема.
Низкое расположение труб отопления – их можно монтировать на уровне пола или полностью опускать под полы (это может увеличить гидравлическое сопротивление и потребовать использования циркуляционного насоса).

Есть и недостатки, с которыми приходится мириться:

ограниченная длина горизонтального участка — не более 30 метров;
чем дальше от котла, тем холоднее радиаторы.

Однако есть некоторые технические приемы, позволяющие нивелировать эти недостатки. Например, длину горизонтальных участков можно регулировать, установив циркуляционный насос. Это также поможет сделать последние радиаторы теплее. Байпасные перемычки на каждом из радиаторов также помогут компенсировать падение температуры. Давайте теперь обсудим отдельные разновидности однотрубных систем.

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками наиболее выгодной и дешевой может оказаться однотрубная схема разводки. Он одинаково хорошо подходит как для одноэтажных, так и для двухэтажных домов. В случае с одноэтажным домом это выглядит очень просто – радиаторов соединены последовательно – для того, чтобы обеспечить постоянный поток теплоносителя … После последнего радиатора теплоноситель направляется по неразъемной обратке в котел.

Преимущества и недостатки схемы

Для начала рассмотрим основные достоинства схемы:

простота реализации;
отличный вариант для небольших домов;
экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией справится даже новичок. Он предусматривает последовательное подключение всех установленных радиаторов. it идеальная схема разводки отопления для небольшого частного дома . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему особого смысла нет.

Глядя на фото такой схемы, можно отметить, что обратка здесь цельная, через радиаторы не проходит. Поэтому такая схема более экономична по расходу материала. Если у вас нет лишних денег, такая планировка будет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их немного. Главный минус в том, что последняя батарея в доме будет холоднее самой первой. Это связано с последовательным прохождением теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи всю систему придется отключать сразу.

Несмотря на определенные недостатки, такая схема отопления продолжает применяться во многих небольших частных домах.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление для частного дома своими руками, наиболее простой в реализации будет однотрубная схема горизонтальной разводки. В процессе монтажа необходимо смонтировать батареи отопления, а затем соединить их отрезками труб. После подключения самого последнего радиатора необходимо повернуть систему в обратную сторону – желательно, чтобы выходной патрубок проходил вдоль противоположной стены.

Чем больше ваш дом, тем больше в нем окон и радиаторов. Соответственно растут и теплопотери, в результате чего в последних комнатах становится заметно прохладнее. Компенсировать падение температуры можно за счет увеличения количества секций на последних радиаторах … Но лучше всего монтировать систему с байпасами или с принудительной циркуляцией теплоносителя — об этом мы поговорим чуть позже.

Аналогичная схема отопления может применяться для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. На этой схеме подключения аккумулятора имеется только одна обратная труба; начинается от последнего радиатора на первом этаже. Туда же подведена обратка, спускающаяся со второго этажа.

Однотрубная вертикальная

Как еще можно отапливать двухэтажные дома однотрубной системой? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, ищущие подходящую схему парового отопления в частном доме. Сложностей в такой схеме нет, нужно лишь вывести трубу подачи с теплоносителем на второй этаж и подключить расположенные там батареи, а затем сделать отводы вниз на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с плюсов:

В однотрубных вертикальных системах отопления теплоноситель течет от радиатора на верхнем этаже к нижним этажам.

более выраженная экономия материалов;
сравнительно одинаковая температура воздуха на первом и втором этажах;
простота реализации.

Список недостатков тот же, что и в предыдущей схеме. Сюда входят тепловые потери на последних радиаторах. А так как теплоноситель подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором .

Экономия на материалах более чем солидная. Наверх отправляем только одну трубу, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратку. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепей, сколько радиаторов на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно шли в обход радиаторов на первом и втором этажах. То есть у нас получилось две параллельные цепочки, в каждой из которых было включено несколько радиаторов … На текущей схеме у нас тоже цепочки, но они вертикальные. Например, если на каждом этаже четыре радиатора, то мы получаем четыре цепи, соединенные параллельно.

Данная схема предполагает наличие одной сплошной подводящей трубы, проходящей по верхнему этажу. От него делаются отводы к каждому радиатору. Пройдя через верхние радиаторы, теплоноситель попадает в нижние радиаторы, только после этого – в обратку, проходящую через первый этаж.

Если в первом случае наибольшие потери тепла наблюдались в дальних радиаторах первого и второго этажей, то в этой схеме на первом этаже будет прохладнее, так как часть тепла будет потребляться на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, подаваемого к радиаторам второго этажа, одинакова. Перепад температуры наблюдается только на первом этаже. А вот если дополнить радиаторы байпасными перемычками, то изменение температуры будет минимальным – им можно пренебречь.

Таким образом, эта схема, дополненная обходными перемычками, будет самой экономичной и недорогой среди любых других схем. Вместо газового котла можно использовать любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового (кроме типа котла).

Схема «Ленинградка»

Тепловая сеть Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы имеют один общий недостаток — перепад температуры на последних радиаторах. В случае горизонтального контура имеем холодные радиаторы в горизонтальных цепочках, а в случае вертикального контура — в вертикальных цепочках. То есть в последнем случае это весь первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать охлаждение теплоносителя при прохождении очередного радиатора. Как это реализовано? В этой схеме предусмотрен обход перемычек, расположенных под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому теплоноситель на выходе такой же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Преимущества и недостатки схемы «Ленинградка»

Ленинградка способствует более равномерному обогреву помещений.

Каждая схема имеет свои преимущества и недостатки. В чем преимущества схемы «Ленинградка»?

Более равномерное распределение тепла по всему дому.
Относительно простое обновление.
Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).

Однотрубное отопление несовершенно, поэтому схема Ленинградка позволяет компенсировать некоторые его недостатки. Но имеет отрицательные черты:

ограниченная длина линии — если в горизонтальной цепочке много излучателей, то потери все равно будут ;
необходимость использования труб большого диаметра для более равномерного распределения тепла.

Последний недостаток можно устранить, установив в систему циркуляционный насос.

Особенности монтажа «Ленинградки»

Варианты подключения «Ленинградки» по однотрубной вертикальной схеме.

При создании систем отопления частных домов своими руками многие активно используют схему Ленинградка. Как он уложен? Для создания контура необходимо разместить радиаторы и проложить под ними трубу, от которой делаются ответвления на входы и выходы радиаторов. То есть под каждым радиатором формируется перемычка. Кроме того, мы можем установить по три отвода на каждый радиатор – первые два отвода устанавливаются на входы и выходы, а третий устанавливается на саму перемычку. Что оно делает?

С помощью кранов можно регулировать температуру в отдельных комнатах.
Возможность отключения любого радиатора без отключения всей системы (например, если капает один радиатор и его нужно заменить).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшой площади — можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

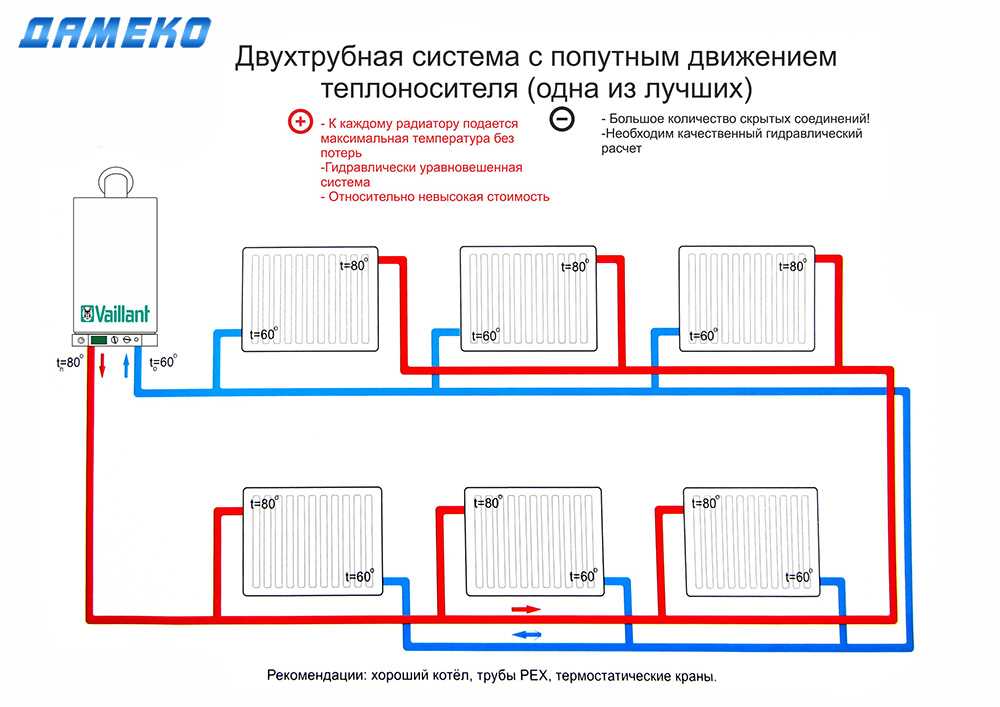

Двухтрубная система с нижней разводкой

Далее рассмотрим двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже в самых больших домовладениях с большим количеством комнат. Именно двухтрубная система используется для отопления многоэтажных домов, в которых много квартир и нежилых помещений – здесь эта схема прекрасно работает. Мы рассмотрим схемы для частных домов.

Двухтрубная система отопления состоит из подающей и обратной трубы. Между ними устанавливаются радиаторы – вход радиатора соединяется с подающей трубой, а выход – с обраткой. Что оно делает?

Равномерное распределение тепла по помещению.
Возможность регулирования температуры в помещениях путем полного или частичного закрытия отдельных радиаторов.
Возможность отопления многоэтажных частных домов.

Существует два основных типа двухтрубных систем — с нижней и верхней разводкой. Для начала рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как делает отопление менее заметным. Трубы подачи и обратки здесь проходят рядом, под радиаторами или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Преимущества и недостатки двухтрубной системы с нижней разводкой

При установке отопления с нижней разводкой трубы можно спрятать в пол.

Давайте разберемся, в чем положительные особенности двухтрубных систем с нижней разводкой.

Возможность маскировки труб.
Возможность использования радиаторов с нижним подключением — это несколько упрощает монтаж.
Тепловые потери сведены к минимуму.

Многих привлекает возможность хотя бы частично сделать отопление менее заметным. В случае нижней разводки получаем две параллельные трубы, идущие вровень с полом … При желании их можно вывести под полы, предусмотрев такую возможность еще на этапе проектирования системы отопления и разработки проекта для строительства частного дома.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластмассовый крепеж для труб отопления разного диаметра.

Чтобы смонтировать систему отопления по этой схеме, необходимо проложить по дому трубы подачи и обратки. Для этих целей в продаже есть специальные пластиковые крепления. Если используются радиаторы с боковым подключением, от подающего патрубка делаем ответвление к верхнему боковому отверстию, а теплоноситель забираем через нижнее боковое отверстие, направляя его в обратку. Возле каждого радиатора ставим воздухоотводчики. Котел в этой схеме устанавливается в самой нижней точке.

Такую схему чаще всего делают закрытой, с использованием герметичного расширительного бачка. … Система нагнетается циркуляционным насосом. Если нужно отапливать двухэтажный частный дом, прокладываем трубы по верхнему и нижнему этажам, после чего создаем параллельное подключение обоих этажей к котлу отопления.

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой высокой точке.

Эта двухтрубная схема очень похожа на предыдущую, только предусматривает установку расширительного бака в самом верху системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего по обратному трубопроводу направляется в котел отопления.

Для чего такая схема? Он оптимален в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный нагрев, нет необходимости устанавливать большое количество воздухоотводчиков – воздух будет удаляться через расширительный бачок или через отдельный слив, входящий в группу безопасности.

Достоинства и недостатки верхнепроводной двухтрубной системы

Положительных особенностей много:

можно отапливать многоэтажные дома;
экономия на воздухоотводах;
можно создать систему с естественной циркуляцией теплоносителя.

Есть и недостатки:

Использование вертикальной разводки приведет к дополнительным трудностям при скрытой установке отопления. трубы

видны везде – такая схема не подходит для интерьеров с дорогой отделкой, где обычно спрятаны элементы систем отопления;
в высотных зданиях необходимо прибегать к принудительной циркуляции теплоносителя.

Несмотря на недостатки, схема остается достаточно популярной и распространенной.

Особенности монтажа двухтрубных систем с верхней разводкой

Данная схема предусматривает отсутствие необходимости расположения котла отопления в самой нижней точке. Сразу после котла подающая труба выводится вверх, а в самой высокой точке устанавливается расширительный бак. Подача теплоносителя к радиаторам осуществляется сверху, поэтому здесь используется боковая или диагональная схема подключения радиатора. После этого остывший теплоноситель направляется в обратку.

Система лучистого отопления с использованием коллектора.

Это одна из самых современных схем подразумевающая прокладку индивидуальной линии к каждому отопительному прибору . Для этого в системе устанавливаются коллекторы — один коллектор подающий, а другой обратка. От коллекторов к батареям расходятся отдельные прямые трубы. Данная схема позволяет гибко регулировать параметры системы отопления. Также дает возможность подключить к системе теплые полы.

Лучевая проводка активно используется в современных домах. Трубы подачи и обратки здесь можно прокладывать как угодно – чаще всего они идут в полах, после чего идут к тому или иному отопительному прибору. Для регулировки температуры и включения/выключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

По мнению специалистов-теплотехников такая схема идеальна, так как каждый отопительный прибор работает на свою линию и почти не зависит от других отопительных приборов.

Преимущества и недостатки балочных систем

Положительных качеств много:

возможность полностью скрыть все трубы в стенах и полах ;
удобная конфигурация системы;
возможность создания дистанционной отдельной регулировки;
минимальное количество присоединений — они сгруппированы в распределительных шкафах;
удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
почти идеальное распределение тепла.

При монтаже системы лучистого отопления все трубы прячутся в пол, а коллекторы находятся в специальном шкафу.

Есть и пара минусов:

высокая стоимость системы — сюда входит стоимость оборудования и стоимость монтажных работ;
сложность реализации схемы в уже построенном доме — обычно эта схема закладывается на этапе создания проекта домовладения .

Если с первым недостатком еще придется мириться, то от второго никуда не деться.

Особенности монтажа систем лучистого отопления

На этапе создания проекта предусматриваются ниши для укладки труб отопления, указываются места установки распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафы с коллекторами, устанавливаются отопительные приборы и котлы, проводится пробный пуск системы и проверяется ее герметичность. Всю эту работу лучше всего доверить профессионалам, так как эта схема самая сложная.

Несмотря на всю сложность, система лучистого отопления с коллекторами является одной из самых удобных и эффективных. Его используют не только в частных домах, но и в других строениях, например, в офисах.

С принудительной и естественной циркуляцией

Все представленные выше схемы могут быть созданы на базе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а обвязка может быть выполнена практически по любой из вышеперечисленных схем. Правда, во многих из них не мешало бы добавить принудительную циркуляцию. Для чего это?

Основное отличие системы с принудительной циркуляцией теплоносителя от системы с естественной — циркуляционный насос.

Как мы помним, для однотрубных систем отопления характерно снижение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются схемой Ленинградки, но в ряде случаев и этого недостаточно. Чтобы исправить ситуацию, в систему отопления устанавливают циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя.

Принудительная циркуляция необходима и во многих других схемах, в том числе и в двухтрубных. Все дело в том, что малый диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, использование принудительной вентиляции позволяет быстрее прогревать домовладения.

Преимущества и недостатки принудительной и естественной циркуляции

Каждая система имеет свои преимущества и недостатки:

При отоплении помещения с большим количеством радиаторов циркуляционный насос обязателен.

естественная циркуляция проще и дешевле — нет затрат на циркуляционные насосы;
позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись без естественной циркуляции, но тогда время нагрева системы увеличивается;
характеризуется легким гулом – естественная циркуляция совершенно бесшумна.
