Дата публикации 19 Август 2015 Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 1653

Скачать (png, 242 KB)


Схема подключения многоквартирного цифрового домофона КС-2002.

Дата публикации 19 Август 2015 Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 1683

Скачать (png, 529 KB)


Схема подключения многоквартирного координатного домофона КС-2006 с двумя вызывными панелями.

Дата публикации 19 Август 2015 Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 1791

Скачать (png, 490 KB)


Схема подключения многоквартирного координатного домофона КС-2006 с двумя (до 4-х) коммутаторами.

Дата публикации 19 Август 2015 Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 1765

Скачать (png, 229 KB)


Схема подключения многоквартирного координатного домофона КС-2006 с одним коммутатором (до 239 абонентов).

Дата публикации 19 Август 2015

Дата последнего изменения 19 Август 2015 Владелец Super User Число скачиваний: 1940

Скачать (jpg, 452 KB)


Схема подключения многоквартирного координатного домофона КС-2006 с пультом консьержа.

Схема подключения домофона, что необходимо знать?

Oставить заявку или получить консультацию специалиста Вы можете по тел.

+7 913 539 98 85

Домофоны – это полезное приспособление, которое сегодня можно встретить на дверях общественных организаций, подъездов, магазинов и офисов. Что же собой представляет домофон, и как осуществляется подключение устройства?

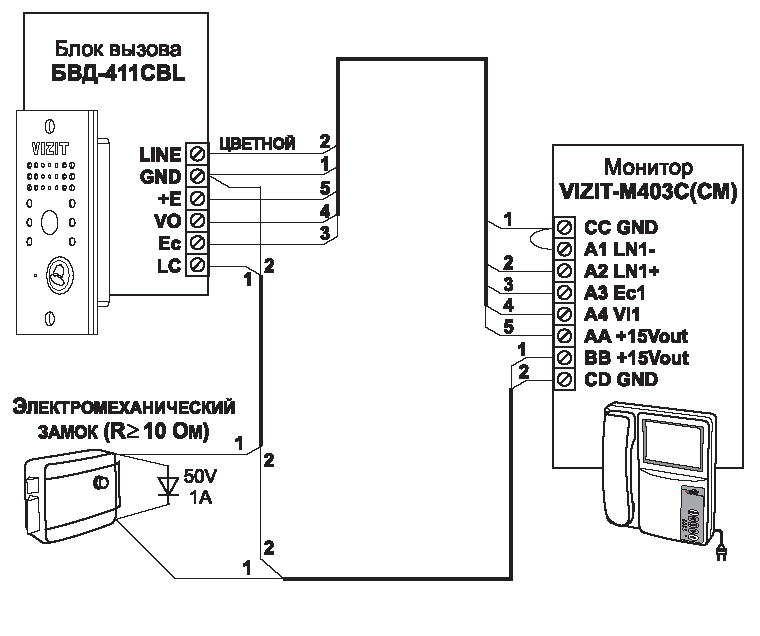

схема подключения домофона:

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Составляющие механизма и его разновидности по способу подключения

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

В комплектацию устройства в обязательном порядке входят следующие детали:

Внешняя вызывная панель – она монтируется на двери помещения. На панели можно увидеть кнопки для набора номера квартиры, специальное отверстие для магнитного ключа, а также динамик. Схема подключения домофона обязательно должна быть изучена пользователем перед тем, как приобретать устройство.

Лучше всего приобретать антивандаьные устройства – они не подвержены негативному влиянию атмосферных осадков, не подвержены поломкам в результате физического воздействия.
Внутренняя вызывная панель – на не может быть расположен цветной либо черно-белый монитор, а в случае аудиодомофона – трубку. Обязательно должна присутствовать кнопка отпора – с ее помощью пользователь открывает двери гостям. Также на внутреннем блоке можно увидеть динамик – благодаря нему можно осуществлять общение с посетителем.
Магнитные ключи. Их кодируют специальные компании, которые занимаются монтажом устройства. Такой ключ должен иметь каждый человек, который имеет доступ в помещение.

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Схема подключения замка домофона – это сложная система, которую должензнать каждый специалист, для того, чтобы выполнить работу корректно и обеспечить должную работу устройства.

По принципу подключения все домофоны можно распределить на проводные и беспроводные. Проводные домофоны более надежны и имеют меньшую стоимость. Для их работы нет необходимости настраивать программное обеспечение, но требуется регулярный технический осмотр кабелей – они имеют свойство со временем рассыпаться или ломаться.

Беспроводные механизмы имеют большую стоимость и могут быть подвережены помехам – поэтому их не очень удобно монтировать на двери помещений, где ежедневно циркулирует большое количество людей.

Домофона подъездного схема подключения ничем не отличается от офисных устройств. Разница лишь в количестве пользователей – поэтому на монтаж потребуется затрать больше времени и усилий.Вы можете заказать монтаж домофона в нашей компании по тел +7 (913) 539 98 85

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Подключение домофона: что необходимо знать пользователю?

Перед тем, как приобретать механизм, необходимо определиться в его подлинности. Внимательно изучите инструкцию и сверьте наличие описанных составляющих в техническом паспорте и на деле. Сегодня многие стремятся заработать, выдавая себя за известные фирмы и экономя на комплектации продукта, в результате чего пользователь получает некачественный товар. Схема подключения панели домофона заключается в выполнении следующих этапов:

Мастер осуществляет прокладку проводов.
Далее производится монтаж наружного и внутренних блоков.
В завершение работы необходимо осуществить коммутацию проводов – наиболее важный и ответственный момент.

Кроме того, пользователь должен знать, что к домофону в обязательном порядке прилагается специальный магнитный замок, который предотвратит проникновение посторонних людей на территорию. Помимо этого, мастера обычно меняют двери, устанавливают дверные доводчики – для того, чтобы устройство работало максимально эффективно.

Схема подключения домофона Commax ничем не отличается от принципа работы домофонов других фирм. Задача пользователя – найти грамотных и ответственных специалистов, которые смогут в быстрые сроки монтировать механизм на дверное полотно.

Oставить заявку или получить консультацию специалиста Вы можете по тел. +7 913 539 98 85

Простая двусторонняя схема внутренней связи

6 месяцев назад 31 августа 2021 г. by Shagufta Shahjahan

4118 просмотров

В этом уроке мы сформулируем простую двустороннюю схему интеркома. Как правило, несколько школ и офисов имеют интеркомы в здании или в определенном кампусе для связи с людьми. Это очень похоже на мобильные телефоны. Однако, если вам не нужен оператор, вы будете переадресованы получателю напрямую с одного конца.

В этой схеме мы создадим очень простую схему интеркома, которая обеспечит связь в вашем доме или школе двумя локальными способами. Этот проект переносит воспоминание о детстве в простой телефон с помощью спичечных коробков с нитками. Теперь давайте перейдем на следующий уровень, создав электронную схему (усилитель).

Buy From Amazon

Hardware Component

The following components are required to make an Intercom Circuit

S. No	Component	Value	Qty
1	Resistor	10K, 4,7K	2, 1
2	Керамический конденсатор	0,1UF, 10UF	2, 2
3	Микрофон
3
3
3
3
3	0034	–	2
4	Breadboard	–	1
5	SPDT switch	–	1
6	Speaker	–	2
7	Аудио усилитель IC	LM386	1

LM386 Распиновка

0007

Схема внутренней связи

Пояснение к работе

Как видите, схему легко разработать на макетной плате. Аудио LM386, который получает аудиосигнал от микрофона, усиливает его и воспроизводит на динамике, является ключевой концепцией схемы. Диапазон усиления LM386 составляет от 20 до 200; по умолчанию значение усиления равно 20, но увеличивается до 200 с помощью конденсатора на контактах 1 и 8. Здесь мы использовали конденсатор на 10 мкФ для достижения максимального усиления 200. Резистор R2 регулирует громкость динамика; здесь у меня есть резистор 4,7K, который измеряет громкость до среднего уровня. Чтобы получить нужную громкость, вы можете поэкспериментировать с 1K-100K.

Выход усилителя (контакт 5) связан с динамиками. Используется один динамик, как показано на принципиальной схеме в комплекте-1, а другой в комплекте-2. Вход усилителя — это микрофон (у микрофона есть полярность, будьте внимательны при подключении звука). Мы не можем гарантировать стабильное звучание каждого микрофона при использовании переключателей SPDT, как показано выше.

К усилителю подключается только один микрофон с помощью переключателя SPDT. Таким образом, одновременно может общаться только один человек. Эта форма связи называется полудуплексной связью. После разговора пользователь должен переключить переключатель SPDT, чтобы начать разговор с человеком в любом месте.

Применение и использование

Во многих школах и офисах есть домофоны в здании или на территории определенного кампуса для связи с людьми. Это очень похоже на мобильные телефоны, хотя если вам не нужен оператор, вас переадресуют получателю напрямую с одного конца.

Похожие сообщения:

дуплексных цепей внутренней связи | Схема и принцип работы

Система внутренней связи обеспечивает бесплатную двустороннюю связь. В больницах, отелях и на предприятиях может быть выгодно сделать общение простым и совершенно бесплатным. Вы также можете использовать это, чтобы общаться с вашим ближайшим другом.

Если вы ищете совершенно бесплатный способ связи в вашем доме, школе, университете, офисе, больнице или других подобных небольших регионах, то домофон — лучший вариант для вас. Это может быть более рентабельно, если вы сделаете свой собственный интерком, используя простые ИС и микрофоны.

К счастью, в этой статье мы предоставили схему, схему и принцип работы простой двусторонней внутренней связи, и вы также можете узнать о схеме дуплексной внутренней связи (двусторонней внутренней связи домофона) в Второй сегмент этой статьи.

Итак, без лишних слов, давайте перейдем к следующему пункту.

Схема и схема простой двусторонней внутренней связи

Возможно, вы уже знаете, что внутренняя связь или схема внутренней связи представляет собой двустороннюю систему связи, которая обеспечивает надежную линию связи и чрезвычайно проста в реализации. Вы можете легко создать эту схему, используя усилитель, два переключателя и два динамика.

Кроме того, эту схему можно расширить, добавив дополнительные динамики с помощью переключателей. Микросхема LM384 работает в качестве выходного усилителя мощности в этой схеме внутренней связи, а LM384 обеспечивает почти 2 Вт звуковой мощности при напряжении питания 15 В.

Рабочий процесс этой схемы домофона очень прост и практичен. Теперь давайте посмотрим, как вы можете сделать это самым простым способом.

Схема простой двухсторонней внутренней связи

Схема простой двухсторонней внутренней связи

Компоненты, необходимые для системы внутренней связи

1. Источник питания (15 В)
2. Резисторы (1 кОм x 2; 5,6 кОм; 22 кОм; 100 Ом x 2)
3. Предустановка (10 кОм)
4. Конденсаторы (0,01 мкФ; 0,1 мкФ x 2; 0,047 мкФ, 220 пФ)
5. Электролитические конденсаторы (10 мкФ: 25 В; 100 мкФ: 25 В x 3; 47 мкФ: 25 В x 2)
6. Трансформатор (понижающий 220/6 В)
7. NE5534
8. LM384
9. Динамик/микрофон (8 Ом)
10. 2-позиционный переключатель x 2

Работа проводного интеркома

• Здесь 8-омный динамик действует как микрофон, а также как динамик в зависимости от положения переключателя.
• Если переключатель S1 находится в положении «Разговор», L1 работает как микрофон.
• Если он находится в положении «Слушать», L1 работает как динамик.
• Аналогичный случай применим и к S2 и L2

S1 в положении «Разговор»

• Пока давайте рассмотрим, что S1 находится в положении «Разговор», а S2 — в положении «Слушать».
• Поскольку большинство динамиков доступны с низким импедансом, для сохранения высококачественного звука требуется преобразователь импеданса.
• Согласование импеданса осуществляется трансформатором T1. (Этот трансформатор представляет собой обычный понижающий трансформатор на 220/6 В.)
• IC NE5534 работает как предварительный усилитель, который усиливает аудиосигнал перед подачей его на секцию усилителя LM384. Коэффициент усиления операционного усилителя LM384 установлен равным 11,9.0148
• Громкость на выходе можно регулировать, изменяя предустановку R4.
• Чтобы использовать эту схему в качестве внутренней связи, выбрана полоса пропускания от 160 Гц до 10 кГц. Выбор другого диапазона полосы пропускания приводит к усилителю HIFI.
• Разместите блок питания независимо от основной цепи, чтобы избежать помех.

S1 в положении прослушивания

• Изменяя положения переключателя S2 в положение «Разговор» и S1 в положение «Слушать», L2 подключается к входной секции, а L1 подключается к выходной секции.
• Затем L2 работает как микрофон, а L1 как динамик.

Таким образом достигается двусторонняя связь! И схему можно легко использовать для домофона или домашних систем внутренней связи.

Необходимые компоненты Распиновка

Распиновка микросхемы LM384 (спасибо: Circuits-diy.com) Распиновка операционного усилителя NE55534

Интеркомы — это бесплатные системы связи, с которыми можно связаться в небольших регионах, таких как дома, школы, университеты и офисы. Следовательно, это всегда удобно с дизайнерскими хаками для этой простой схемы двусторонней внутренней связи, которую вы можете видеть выше.

Схема простой внутренней связи домофона (дуплекс)

Система внутренней связи домофона также обеспечивает бесплатный двусторонний разговор, и вы можете легко создать эту схему, используя микросхему 1895, аудиоусилитель мощностью 1 Вт, два конденсатора. микрофоны и два динамика для связи. Для генерации тона вызова можно использовать генератор мелодий IC UM66. Давайте узнаем больше о его схеме ниже.

Преимущества дуплексных интерком-схем

Существуют и другие двусторонние интерком-схемы, имеющие проблемы с переключением и недостатки. А именно, они используют один и тот же динамик как для микрофона, так и для динамика в зависимости от положения переключателя. Эта схема внутренней связи домофона лишена таковой.

Вот некоторые из преимуществ этих систем внутренней связи для дома:

• Низкий уровень шума связи.
• Это дуплексный домофон, поэтому два человека могут говорить одновременно.

Схема внутренней связи домофона

Компоненты, необходимые для схемы внутренней связи домофона

1. Конденсаторный микрофон X 2
2. Резисторы (4,7 кОм, 330×2100 кОм, 33 кОм)
3. Конденсаторы (.22 мкФ, 100 мкФ, 220 мкФ, 10 мкФ, 470 пФ, 470 мкФ)
4. Стабилитрон 3,3 В
5. UM66 ИС
6. Кнопка
7. Динамик
8. ИС 1895

Принцип работы домофонной цепи

• Два конденсаторных микрофона соединены параллельно, которые смещены резистором R3.
• C2 и C1 являются входными и выходными разделительными конденсаторами соответственно. Они привыкли избегать сдвигов постоянного тока.

Для простоты разделим всю схему на 3 части: вход, усилитель и выход.

• Первая секция состоит из микрофонов и тон-генератора. Выход тон-генератора IC UM66 имеет подключение параллельно с конденсаторным микрофоном для усиления.
• Вторая секция усилителя, состоящая из усилителя IC 1895.
• Выходная секция состоит из двух 8-омных динамиков, соединенных параллельно, что снижает общее сопротивление до 4 Ом. Таким образом, между динамиком и микросхемой усилителя имеется согласование импедансов. Следовательно, имеет место максимальная передача мощности (т.е. максимальный КПД).

Компоненты Распиновка

Хотя эта система внутренней связи домофона предназначена для применения на небольшом расстоянии, вы все же можете расширить ее для дальнего действия с помощью аудио повторителей. Кроме того, вы можете сделать его беспроводным, подключив FM-передатчики и приемники.
