К наиболее важным элементам домофонной системы относится абонентское переговорное устройство. Оно предназначается для общения с визитером и принятия решения об открытии двери, находясь в квартире. Схема трубки домофона достаточно простая, поэтому разобраться с ней может каждый желающий.

Особенность работы

Особое распространение домофонов в жилых домах и общественных заведениях обусловлено возможностью контролировать поток людей и ограничить объект от несанкционированного доступа. Многопользовательские комплексы включают ряд важных компонентов. Среди них:

1. Вызывной блок.
2. Блок питания.
3. Электрический замковый механизм.
4. Коммутационный блок.
5. Абонентское переговорное устройство.

Сегодня встречаются два типа замков:

1. Электромагнитные.
2. Электромеханические.

Первые производят закрытие двери посредством магнитного поля. Для этого в дверную конструкцию интегрируют катушку мощного электромагнита, которая находится на части разомкнутого магнитопровода. Оставшаяся часть находится на двери.

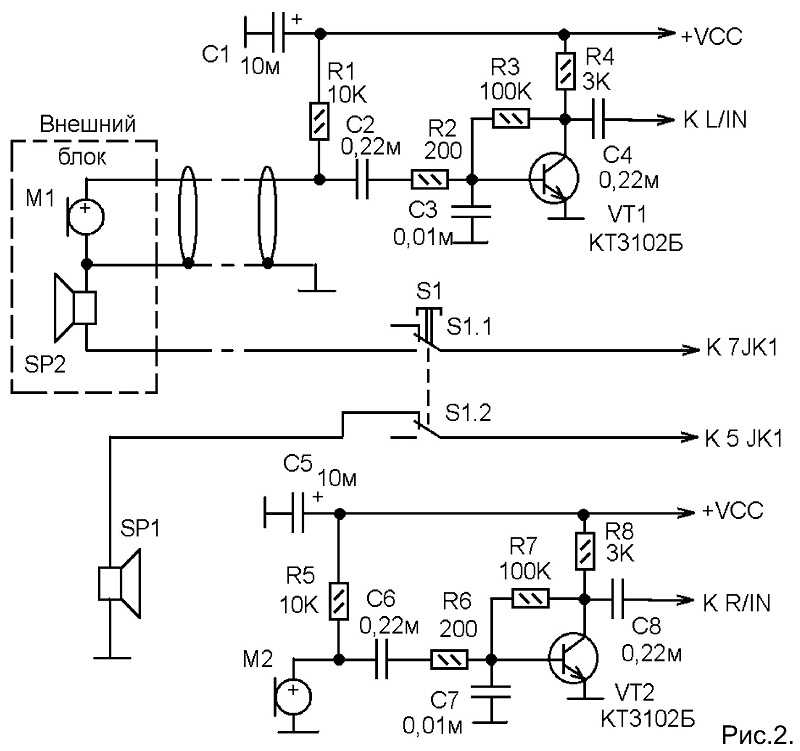

Скрин — электроцепь трубки домофона

Электромеханические конструкции находятся в закрытом состоянии после подачи на катушку электромагнита питающего напряжения. Если оно отсутствует, ригель покидает запорную планку с помощью возвратной пружины.

На вызывном блоке снаружи находится клавиатура для набора номера квартиры, монитор, где отображаются введенные комбинации, составляющие дуплексной связи (микрофон и громкоговоритель), считыватель кодов и клавиши для открытия двери изнутри.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.

Внутреннее строение абонентского устройства остается понятным для среднестатистических пользователей. При этом в продаже представлены разные модификации и типы оборудования, поэтому при совершении выбора могут возникнуть некоторые сложности.

Разбираясь, как работает домофонная трубка, следует ознакомиться со следующим принципом:

1. При наборе номера квартиры через вызывной блок происходит отправка сигнала на внутреннее абонентское устройство, которое расположено в помещении.
2. После снятия трубки с посадочной площадки и начала разговора запускается дуплексная связь наподобие обычного телефонного соединения.
3. С помощью соответствующей клавиши собственник жилья может открыть дверь.
4. Также на трубке предусмотрены кнопки для регулировки громкости и изменения силы сигнала вызова.
5. Для завершения голосовой связи достаточно надавить на язычок трубки и повесить ее обратно на место.

Как устроена трубка домофона

Схема внутреннего устройства трубки для домофона выглядит достаточно просто. Она представляет собой важный компонент для организации дуплексной связи между собственником жилья и визитером после ввода последним соответствующей команды на улице.

скрин: устройство трубки обычного домофона

Завершив разговор, владелец помещения может отпереть дверь с помощью соответствующей клавиши. Кроме обеспечения возможности удаленного разговора, переговорный аппарат поддерживает разблокировку замка, настройку мелодии вызова или активацию беззвучного режима, изменение уровня громкости и прочие полезные опции.

По сути, трубка домофона представляет собой аналог обычного телефонного устройства, поддерживающего связь между хозяином квартиры или частного дома и гостем, который находится на улице у вызывного блока.

Разновидности трубок

На рынке представлено 2 основных вида домофонных трубок:

1. Аналоговые.
2. Цифровые.

Аналоговая

Для подсоединения оборудования нужен координатно-матричный коммутатор, работающий наподобие телефонной станции. Этот аппарат обрабатывает данные от наружного блока и отправляет их непосредственно трубке, установленной внутри квартиры после ввода номера.

Устанавливать аналоговую трубку для домофона сложнее, чем цифровой вариант, поскольку принцип действия устройства предусматривает дополнительную прокладку кабелей от коммутатора к абонентам.

Такие инструменты создают дуплексную связь, имеют регулировку громкости разговора и сигнала вызова, а также умеют удаленно управлять замковым механизмом.

Обычно, цифровые трубки используются в многоэтажных сооружениях, где требуется подключить большое количество пользователей к одному домофону.

Цифровая

Данная разновидность домофонной трубки используется в более прогрессивных охранных комплексах, включая модели с поддержкой видеосвязи. Она подходит для использования в многоквартирных сооружениях, где есть необходимость подключить к одному входному блоку несколько абонентов без использования большого количества проводов.

Достоинством подобной системы является простота установки и возможность быстрого подсоединения новых линий.

Но не смотря на простоту прокладки, необходимо строго придерживаться схемы и рекомендаций завода-изготовителя. Особое внимание следует уделять подключение джамперов. Если при коммутационных работах будут допущены ошибки, то работа системы окажется под угрозой.

Как и аналоговые приборы, цифровые трубки умеют управлять замковыми механизмами, регулировать интенсивность вызова и громкость связи.

Устройство трубки домофонов Визит

Схема трубки домофона Визит не отличается от строения схожих устройств от других производителей. Она состоит из динамика, который воспроизводит звук во время разговора, а также из микрофона для передачи голосовых данных. Эти компоненты спрятаны в пластиковом корпусе.

Помимо звукового оборудования, в системе домофона есть регулятор громкости вызова и звука, а еще клавиша для сопряжения с электромеханическим замком.

Трубка внутри здания – это незаменимое звено в охранном комплексе, которое позволяет общаться с визитером, спрашивать цель визита и принимать решение о предоставлении доступа в помещение.



Саму трубку фиксируют на специальном держателе с язычком и коммутационной платой. К последней подводятся джампера и линия от общего комплекса. Во время подсоединения необходимо учитывать полярность и правильность сопряжения, чтобы избежать некорректной работы системы.

На что обратить внимание при выборе

Перед тем как выбрать трубку для домофона, следует рассмотреть основные типы подобных приборов, которые есть на рынке и подобрать совместимый вариант под домофонный аппарат в своем доме. Особое внимание следует уделить таким характеристикам:

1. Внутреннему строению и способу монтажа – по конструктивным параметрам трубки бывают стационарными, крепящимися к стене, и переносными – беспроводными.
2. Материалу сборки корпуса – это влияет на долговечность и надежность техники в процессе эксплуатации.
3. Тип устройства – трубки бывают аналоговыми или цифровыми.
4. Качество сборки – влияет на долговечность системы.

Внутреннее строение абонентского устройства, как и работы по его монтажу, не выделяются особой сложностью. Но и в этом вопросе существуют подводные камни и некоторые нюансы, с которыми знакомы опытные специалисты, занимающиеся установкой и настройкой оборудования.

Для исключения проблем с работой переговорного аппарата при его замене лучше связаться с опытными мастерами. Они подберут подходящую модель для вашей системы и выполнят профессиональный монтаж.

Видео — ремонт домофонной трубки

На видео — диагностика цепей домофонной трубки и прозвонка её мультиметорм:

Подключение домофона: схема и видео подключения

Статьи

Автор Фома Бахтин На чтение 3 мин. Просмотров 5.9k. Опубликовано 10 марта Обновлено 19 ноября

Прежде чем приступить к подключению домофона, необходимо знать, что бывает он двух типов: цифровой и координатно-матричный, а при этом еще и индивидуальный, или многоабонентский. Такая сложная типология говорит также о том, что самостоятельная установка домофона чрезвычайно сложна и может вызвать множество вопросов, на которые в состоянии ответить только специалист.

Помните, что любая ошибка может привести к ошибке в коммутации, ваш домофон может перестать работать, или будет работать с постоянными сбоями. Наиболее простой способ подключения – это использование индивидуального домофона. Тогда вы не будете связаны с другими жильцами. Однако в многоквартирных домах едва ли это окажется выходом из положения. При этом для установки такого домофона вам потребуется изучить схему и инструкцию, а также обладать хоть какими-то знаниями по электронике.

Содержание

1. Схема подключения домофона
2. Подключение трубки домофона своими руками
3. Подключение электромагнитного замка к домофону
4. Монтаж видеодомофона своими руками на примере
5. Установка домофона и подключение домофона. Домофонные Системы.

Схема подключения домофона

Когда вы готовы приступить к установке и подключению подъездного домофона, не забывайте, что придется проложить протяженную коммуникацию, если ее уже нет. Работа вашего домофона будет напрямую зависеть от того, насколько точно и качественно вы настроите все модули и проложите соединительные провода. Скорее всего, максимальное расстояние между приемной и вызывной панелью окажется около пятидесяти метров. Такой расчет позволяет использовать кабель с сечением 0,65кв.мм. Если же вы хотите увеличить расстояние, то и сечение кабеля должно быть больше.

При подключении индивидуального домофона, или даже многоканального мы рекомендуем воспользоваться помощью тех, кто уже занимался самостоятельным подключением домофона. Опираться следует на конкретную инструкцию, не нужно пытаться подключить домофон одной фирмы по схеме к домофону другой. Не трудно предположить, что вероятность неправильного подключения в таком случае возрастет в разы. Провода на панели вызова должны быть подключены к соответствующим: видео к видео, аудио к аудио. Также не забывайте, что пар проводов должно быть две: одна для аудиосвязи, вторая для питания.

Подключение трубки домофона своими руками

Однако не редки случаи, когда вы переезжаете в квартиру, в которой нет домофонной трубки, а сам домофон в подъезде уже установлен. Вполне возможно, что предыдущим хозяевам она не была нужна, но вы столкнулись с проблемой подключения этой самой трубки.

Очень важно правильно подключить трубку, так как в ином случае ее некорректная работа отразится не только на ней самой, но и на соседних квартирах. Чтобы приступить к подключению трубки, нужно найти понятную вам инструкцию, а лучше всего – вызвать мастера, и купить нужную трубку. Вам придется узнать принцип устройства схемы включения вашего домофона и, исходя из этого, отправиться в специализированный магазин, где вам предложат подходящую к вашей системе трубку.

Подключение электромагнитного замка к домофону

Как известно, электромагнитные замки являются единственными запорными устройствами, которые рекомендованы для установки в подъездах. При подключении подобного замка к домофону мы настоятельно рекомендуем воспользоваться услугами специалистов. Прямая зависимость работы такого замка от подачи питания является главным отличием электромагнитного замка от всех других.

Питание домофона нужно осуществить с помощью штатного источника питания от сети переменного тока, это поможет избежать трудных ситуаций с отказом работы подобного замка. Любой сбой в питании может привести к тому, что электромагнитный замок будет выведен из строя, и уж тут точно не обойтись без специалистов.

Монтаж видеодомофона своими руками на примере

---

Установка домофона и подключение домофона. Домофонные Системы.

---
