Схемы подключения электроснабжения в частном доме

При строительстве частного дома на первое место выходит строительство инженерных сетей и коммуникаций, электроснабжение в частном доме. И здесь основная роль отводится электроснабжению. В создании домашнего уюта большое значение имеют электробытовые приборы, их мощность и количество.

В первую очередь, для электроснабжения, необходимо выполнить проект, он создаётся на основе технических условий. Потом на основании проекта выполняются электромонтажные работы. Всё это должна выполнять специализированная организация, имеющая соответствующую лицензию.

Пример проекта электроснабжения частного жилого дома

Вернуться к оглавлению

Содержание материала

• 1 Технические условия на электроснабжение
  • 1.1 Подключение электричества к частному дому: мощность
  • 1.2 Подключение частного дома к электричеству: что важно принять к сведению
• 2 Как провести электричество в частный дом: внешнее электроснабжение
  • 2. 1 Сечение вводного провода и его марка
  • 2.2 Пример, как проводить электричество в частном доме
  • 2.3 Система электроснабжения: тип кабеля
  • 2.4 Расчёт мощности
• 3 Шкаф учёта и распределения электроэнергии
  • 3.1 Схема ШРУ с учётом внутренней электропроводки
  • 3.2 Предупреждение!
  • 3.3 Тип и марка кабеля по условиям прокладки
• 4 Варианты заземления
  • 4.1 Контур заземления
  • 4.2 Модульное заземление

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при  этом перечень документации аналогичен.

Вернуться к оглавлению

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

Пример внешнего электроснабжения

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому.  Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Схема проводки электричества от столба к дому

Погрешность расчёта до 40 % говорит о том, что выбор сечения кабеля и подключаемой к нему нагрузке должен осуществляться только на основе специальной электротехнической литературы.

Допустимые параметры проводки электрического кабеля

Система электроснабжения: тип кабеля

При выполнении внешнего электроснабжения воздушным способом, в основном применяется кабель ВВГ, АВВГ или самонесущий провод СИП. При подземном вводе в основном применяется кабель ВБбШв или АВБбШв. Отсутствие или присутствие первой буквы «А» предполагает алюминиевую жилу.

Расстояние от опоры ВЛ (воздушной линии) до фасада дома, где будет закреплен ввод, не должно быть больше 25 метров. Если это расстояние больше, то требуется установка дополнительной подставной опоры. Высота ввода должна быть не менее 2.75 метра для неизолированного провода и 2.5 м для изолированного.

Совет. Самые распространённые сечения вводного кабеля и их длительно допустимый ток берутся из ПУЭ.

Не обязательно знать все таблицы из электротехнических справочников для определения рационального определения сечения кабеля. Оптимальное и самое распространённое сечение для вводного кабеля с медной жилой – это от 10 мм2, далее 16 и 25 мм2.

Применяемые кабели (ВВГ)

Минимальный длительно допустимый ток составляет 50, 70, 85 А соответственно. Если ввод выполнен воздушным способом, то соответственно длительно допустимый ток для него составляет 80, 100, 140 А.

Пример. Мощность, которую можно подключить к медному кабелю сечением 10 мм2 на напряжение 380 В – от 30 кВт, на напряжение 230 В – от 15 кВт, что вполне достаточно для домашнего комфорта.

Расчёт мощности

Как вы уже поняли, выбор сечения кабеля выполняется по длительно допустимому току, поэтому необходимо знать, как его рассчитывают.

В первую очередь, необходимо знать мощность электроприборов. Эта характеристика есть в их паспорте. Далее вычисляется ток:

I=P/U•cosФ

P, Вт – мощность подключаемых электробытовых приборов

U, В – напряжение бытовой электрической сети 230, 400 В

cosФ, где Ф – это сдвиг фаз между напряжением и током. Если отсутствуют промышленные агрегаты, то он принимается равным 1. В бытовых электрических сетях cosФ учитывается, когда присутствует реактивная нагрузка. Это могут быть лампы низкого или высокого давления, бытовой электроинструмент или электродвигатель. К примеру, самый распространённый cosФ для асинхронных электродвигателей 0. 83 – 0.89.

Вернуться к оглавлению

Шкаф учёта и распределения электроэнергии

Разводка электричества в частном доме ШРУ должна выглядеть следующим образом.

1. Вводное устройство. Это может быть рубильник типа ЯРВ или автоматический выключатель.
2. Прибор учёт электроэнергии (индукционный или электронный электросчетчик).
3. УЗО (устройство защитного отключения), которое защищает человека от опасного действия электрического тока.
4. Автоматические выключатели, которые защищают электрическую сеть от перегрузок и токов короткого замыкания. Могут устанавливаться дифференциальные автоматические выключатели.

Шкаф учёта и распределения электроэнергии

Есть некоторые нюансы. К примеру, установка УЗО является обязательным, а защита от перенапряжений – нет. Скачки напряжений в электрической сети сегодня не редкость. Но в частных домах рекомендуется совместить защиту от перенапряжений и защиту от импульсных перенапряжений, вызванных ударом молнии.

В данном случае лучшим вариантом будет установить в вводной электрощит УЗИП, защиту от импульсных перенапряжений. В таких случаях предусматривается резервное электроснабжение дома.

Схема ШРУ с учётом внутренней электропроводки

Специалисты проектной организации будут комплектовать электрощит с учётом внутренней электропроводки и её разводки. Поэтому предварительно необходимо нанести на план дома точки установок розеток и мощность электробытовых приборов, которые будут к ним подключаться. Исходя из этого, будет определяться однолинейная схема электроснабжения дома или многолинейная.

На этом видео вы можете посмотреть на однолинейную схему электроснабжения частного жилого дома

Так же необходимо сделать и относительно сети освещения, места установки выключателей, светильников и их мощность. На основе ваших данных и в соответствии ПУЭ и СНиП специалисты проектной организации выберут защиту для сети освещения и розеточной сети, а так же план разводки электропроводки по дому.

Предупреждение!

Если по какой либо причине вышел из строя автоматический выключатель, или вы решили его просто заменить своими руками, то номинальный его ток должен соответствовать длительно допустимому току кабеля – участку линии, который он защищает. То есть, если кабель ВВГ 3х1.5, длительно допустимый ток для него 15 А. При условии, что он проложен под штукатуркой или трубе, номинальный ток автоматического выключателя должен быть не более 15 А.

Если вдруг вы поставили ВА 32 А, то может получиться так, что при увеличенной нагрузке кабель или розетка будет греться, может оплавиться, загореться, и случится пожар, а защита не сработает, особенно, если это электричество в деревянном доме.

Совет. Нужно помнить, что не только кабель, но и вся пускорегулирующая и защитная аппаратура выбирается по длительно допустимому (рабочему) току.

Тип и марка кабеля по условиям прокладки

Самый распространённый и рекомендуемый кабель для прокладки в жилых помещениях, это кабель ВВГ. Если требуется прокладка кабеля по сгораемому основанию и под перекрытием, то необходимо применять кабель ВВГнгз. Маркировка «нгз» обозначает, что кабель не горючий и с заполнителем. В последнее время широко используется аналог кабеля ВВГнгз, кабель NYM. У него улучшенные эксплуатационные характеристики. Он отрицательно относится к воздействию прямых солнечных лучей, поэтому рекомендуется для прокладки внутри жилых и административных зданий и помещений.

Вернуться к оглавлению

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Схема электрополитического заземления

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю.

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

Единственный минус модульного заземления в том, что неизвестно, на какую глубину нужно забить электрод, пока показатель сопротивления заземления не достигнет нужной отметки. Может, и на 30 м, а это уже высота 9-ти этажного дома.

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

Подключение частного дома к электросети

Постройка жилого дома не обходится без подключения его ко всем коммуникациям. Свет, газ, водоснабжение – это те условия, без которых проживание будет некомфортным или вовсе невозможным. Процесс введения электросети в жилое помещение трудоемкий и требует профессиональных знаний.

Документы, которые необходимы для подключения

Начинать нужно в первую очередь с получения всех разрешений на выполнение работ. Для этого следует обратиться в организацию, которая обеспечивает поставку электроэнергии по каждому району населенного пункта. Заявление подается в письменном виде и содержит следующие данные и приложения:

• фамилия, имя, отчество, паспортные данные заявителя
• адрес частного дома
• список устройств, которые будут подключены
• сроки проектирования
• копия паспорта или другого документа, указанного в заявлении, ИНН
• копия свидетельства о праве собственности
• детальный список всех приборов, которые будут подключены к сети 220 или 380 Вольт с указанием мощности каждого из них
• план участка и постройки в масштабе с указанием расположения объектов

Список документов не является полным и окончательным. Если заявление подает не владелец жилья, а его представитель, то в наличии должна быть нотариально заверенная доверенность на делегирование полномочий.

Перед тем как производить подключение электросети, необходимо уточнить данный вопрос в организации. Часто владельцы домов указывают в заявлении большую мощность, чем им требуется. Это не удивительно, поскольку переделывать потом документацию сложнее, чем предусмотреть заранее возможность подключения к сети

220 или 380 Вольт многих приборов. Сроки выдачи Технических условий не должны превышать 1 месяца, а работы должны проводиться в течение 6 месяцев с момента заключения договора.

Осуществляют подключение специалисты энергоснабжающей организации или другие конторы, работники которых имеют доступ к выполнению таких работ. У них есть лицензия на этот вид деятельности, и они оказывают свои услуги, соблюдая все правила. Если работы выполняют такие организации, то по их завершению в энергоснабжающую компанию необходимо представить отчет, в котором указывается перечень выполненных работ и копия разрешения на их проведения.

Все установленные приборы проверяются и на них ставятся пломбы. На последнем этапе владелец получает все необходимые документы, договор и расчетную книжку, по которой будет осуществляться оплата за использованную электроэнергию.

Варианты подключения к электросети

Схема подключения электричества может предусматривать следующие варианты проведения:

• воздушный способ
• подземный способ

Первый вариант для частного дама является наиболее оптимальным. Он не требует значительных финансовых затрат и прост в монтаже. Правила предусматривают использование провода с изоляцией, который имеет шаг не более 25 метров. Если необходимо завести кабель на большее расстояние, то требуется установка специальных опор. Их высота должна составлять не менее 2,75 метра, и расстояние от окна до точки введения кабеля будет больше, чем 1,5 метра

. Владелец осуществляет обслуживание своего ответвления от линии электропередач и несет полную ответственность за него. Подключение кабеля должно осуществляться с учетом расстояния не меньше 50 мм от кирпичной стены или 100 мм от деревянной конструкции. Кабель заводят в дом при помощи трубы, которая находится в специальном отверстии в стене, и подключают к счетчику.

Вторая схема дороже в исполнении и сложнее в обслуживании. К жилому помещению электросети подводят, предварительно вырыв, траншею в земле, глубина которой должна составлять около 1 метра. Схема должна предусматривать расстояние около 2 метров от кабеля до каждого дерева на участке. Кроме этого, запрещено использовать подземную электросеть в болотистой местности, в грунте, который подвержен промерзаниям в холодное время года. Кабель изолируют, укладывают в гофротрубу и прокладывают ниже высоты промерзания грунта

на 30-40 см. Сверху траншею засыпают песком толщиной в 20 см. При этом кабель не должен быть натянут. Он вводится в дом таким же способом, как и в первом варианте.

Технические особенности проведения работ

Кабель, который используется для снабжения электричеством частного дома, должен иметь сечение 10 мм2 для медной жилы и 16 мм2 для алюминиевой жилы. Существенное значение имеет заземление кабеля, которое обезопасит эксплуатацию проводки. При случайном прикосновении к поврежденному участку ток пойдет по пути наименьшего сопротивления. Поэтому необходимо сделать так, чтобы он проходил не через человека, а в землю. Если площадь возле дома позволяет, то можно сделать контур заземления. В противном случае используют модульное заземление.

В помещении для функционирования электросети используют вводное распределительное устройство. Это механизм со всеми приборами, который работает с целью распределения энергии по всем группам внутри помещения. Оно должно подбираться с учетом максимального напряжения.

Можно устанавливать однотарифный, двутарифный и многотарифный счетчик. С перечнем моделей такого оборудования можно ознакомиться в компании, которая осуществляет обслуживании электросети. Перед установкой лучше изучить тарифы на электроэнергию в разное время суток и определиться, по которому из них будет целесообразней работать. Счетчик опечатывается сотрудником обслуживающего предприятия. В ином случае действия будут незаконными и подлежащими ответственности. Работник компании по итогу должен выдать документ, который подтверждает проведение им работ и взятие счетчика на учет.

Документация, которая выдается владельцу

Согласование всей документации для подключения частного дома можно осуществить самостоятельно или обратиться в специальные организации, которые оказывают такие услуги. По окончанию работ абонент будет иметь у себя на руках следующую документацию:

• разрешение на присоединение
• план электроснабжения
• акт допуска
• акт ответственности по эксплуатации
• абонентская книжка

По действующему законодательству запрещается самовольное подключение электросети к любому объекту. Для осуществления такой работы необходимо согласование проекта во всех инстанциях.

В противном случае нарушителю грозит большой штраф, отключение от линии электропередач. При этом все приборы и подлежат демонтажу.

Провести электричество в жилое помещение можно с минимальными затратами времени и усилий. Проводить работы необходимо по всем правилам, чтобы потом не пришлось переделывать или подвергать себя опасности.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Как провести 380 вольт в частном доме и какие нужны документы

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эту проблему решает не арендодатель, а строительная компания, то есть возможность выбора электроснабжения частного дома. В квартиру уже заведено однофазное питание, и даже такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальна. В этой статье мы расскажем, какая электрическая сеть лучше: трехфазная или однофазная, а также как провести 380 вольт в частный дом по закону и какие документы для этого нужны.

• Преимущества и недостатки трехфазной системы электроснабжения
• Как выполнить подключение трех фаз

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома становится все более актуальным, и связано это не только с величиной напряжения. Давайте рассмотрим все преимущества 380 Вольт и вот их список:

1. Подключение наиболее распространенных в быту и на работе асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи их мощность, крутящий момент и КПД теряются. Ведь изначально они были рассчитаны на три фазы. Применение таких электростанков в частном доме может понадобиться при оснащении шлифовального, сверлильного или деревообрабатывающего станка и других видов оборудования. Хозяин, имеющий навыки работы на таком оборудовании, всегда найдет ему применение. Мощный насос всегда пригодится на даче, поэтому провести 380 Вольт не проблема.
2. Подключив три фазы, владелец частного дома получает, по большому счету, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого, чтобы получить однофазное напряжение 220 вольт, нужно один провод подключить к фазе, а другой к нулю. Он будет называться фазой. Напряжение между двумя фазами составляет 380 вольт и называется линейным. Подробнее о фазном и линейном напряжении читайте в статье: https://my.electricianexp.com/ru/linejnoe-i-faznoe-napryzhenie.html.
3. При аварии или аварии на распределительной подстанции могут перегореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами будет как минимум освещение и холодильник. Следует помнить, что для трехфазных двигателей двухфазная работа повлечет за собой его неизбежный выход из строя.

Помните, есть и подводные камни. Трехфазная сеть нужна, если мощности однофазной сети недостаточно. И даже если однофазной недостаточно, не нужно спешить с подключением трех фаз, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фазы.

Три фазы должны быть подключены в том случае, если необходимо питание трехфазных электродвигателей, которые не могут работать в однофазном режиме, или в случае одновременного использования большого количества электроприборов, оборудования, например , если в доме большое хозяйство, налаживается какое-то мелкое производство.

Также следует отметить несколько недостатков трехфазной системы электроснабжения. Один из минусов – необходимость равномерного распределения нагрузки по каждой из фаз. Второй недостаток – большая сложность в подключении, приобретении еще одного щитка, защитных устройств и т. д. Третий недостаток – большая опасность с точки зрения поражения электрическим током, так как в доме будет не только однофазное напряжение 220 В , но и линейное напряжение 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Мы поговорим об этом сейчас.

Как сделать подключение трех фаз

Конечно, прежде чем переходить к технической стороне вопроса и непосредственному подключению, необходимо обратиться в компанию, которая является поставщиком электроэнергии в данном конкретном регионе. Для этого заказчик должен четко понимать и соглашаться со следующими пунктами:

• Мощность сети.
• Тип счетчика и тариф. Это может быть многотарифный прибор учета или однотарифный.
• Количество фаз (в данном случае 3).
• Схема подключения.
• Организация заземления, что крайне необходимо для защиты людей от поражения электрическим током при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к электрическим сетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, он должен быть полностью обесточен, а также без энергосервиса это делать запрещено.

Поставщики придерживаются четких требований и правил. Следовательно, если расстояние от частного дома до сетей 380 Вольт, чаще всего проходящих через столбы, будет более 300 метров в черте города (500 за городом), то для того, чтобы провести электроэнергию, вам также придется оплатить поддержку. установка.

Также важно отметить, что зачастую перед подключением необходимо предоставить данные о состоянии домашней электропроводки. Если в доме старая проводка, то велика вероятность, что представители электросети не только не дадут разрешения на подключение трех фаз, но и снизят до минимального лимита на однофазную сеть из соображений безопасности, т. к. проводка не выдерживает больших нагрузок.

Следующим ключевым вопросом для подключения дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Различают три степени:

• первая — не более 16 кВт;
• второй — от 16 до 50 кВт.
• третий — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более, что увеличение количества устройств, работающих на этом виде энергии, пока очевидно. Однако стоимость такой системы будет выше.

Также важно отметить лимит мощности — чаще всего на среднестатистического потребителя выделяется до 15 кВт. И в этом случае все зависит от состояния электрических сетей, мощности трансформатора в ТП или в ТП. Если мощность маленькая, то снабжающая организация приблизительно распределяет мощность по домам и выше этой мощности подключать нельзя, тем более три фазы. В этом случае для подключения трех фаз необходимого лимита мощности нужен отдельный трансформатор – это уже более сложная процедура, так как нужно приобрести трансформаторные подстанции и подключиться к сети высокого напряжения 6 (10) кВ. Поэтому рядовому потребителю приходится довольствоваться определенным лимитом мощности для однофазной сети.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самого заявления) входят:

1. Удостоверение личности.
2. ИНН налогоплательщика.
3. Правоустанавливающие документы на жилое или нежилое помещение (в случае присоединения гаража).
4. Утвержденный полный план жилого дома (при наличии).

С этих документов снимается копия, которая подается в компанию поставщиком электроэнергии. Однако сверка с оригиналами также требуется.

Некоторые поставщики могут также запросить дополнительные документы, на всякий случай их тоже нужно взять с собой:

• Сведения о мощности и перечень всего имеющегося электрооборудования в частном доме, в гараже или на даче . В зависимости от того, куда нужно провести трехфазное электричество. Если подключение производится к участку, не имеющему электрооборудования, то придется указать его предполагаемые типы и мощность.
• Информация об их максимальной мощности.
• Расчетный срок ввода жилья в эксплуатацию, если оно не является жилым помещением.

Установка многотарифных счетчиков очень выгодна, так как если не использовать мощные приборы в часы пик, то можно неплохо сэкономить. Например, ночью стоимость электроэнергии в несколько раз дешевле, чем днем.

Порядок постановки на учет многотарифного счетчика:

1. Подготовка заявления на установку электросчетчика.
2. Получение технических условий на данный счетчик, который необходимо приобрести в случае отсутствия данного оборудования у электроснабжающей организации. Зачастую они сами оказывают не только услуги по подключению, но и продажу приборов учета.
3. Приобретение, а также программирование счетчика.
4. Вызовите представителя энергоснабжающей компании для проверки правильности подключения счетчика, а также его пломбировки.
5. Внесение изменений в договор или составление нового, при организации нового подключения трех фаз.
6. Получение разрешения на подключение 380 вольт.

Кстати, есть такая опция, как преобразование однофазного напряжения в трехфазное. О том, как из 220 сделать 380 вольт Вы можете узнать перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать подключаемой к ним нагрузке. На автоматах не указана мощность, на корпусе указаны только напряжение и ток, на которые он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, то лучше доверить это дело специалистам, т. к. при отсутствии опыта и навыков самостоятельно провести три фазы.

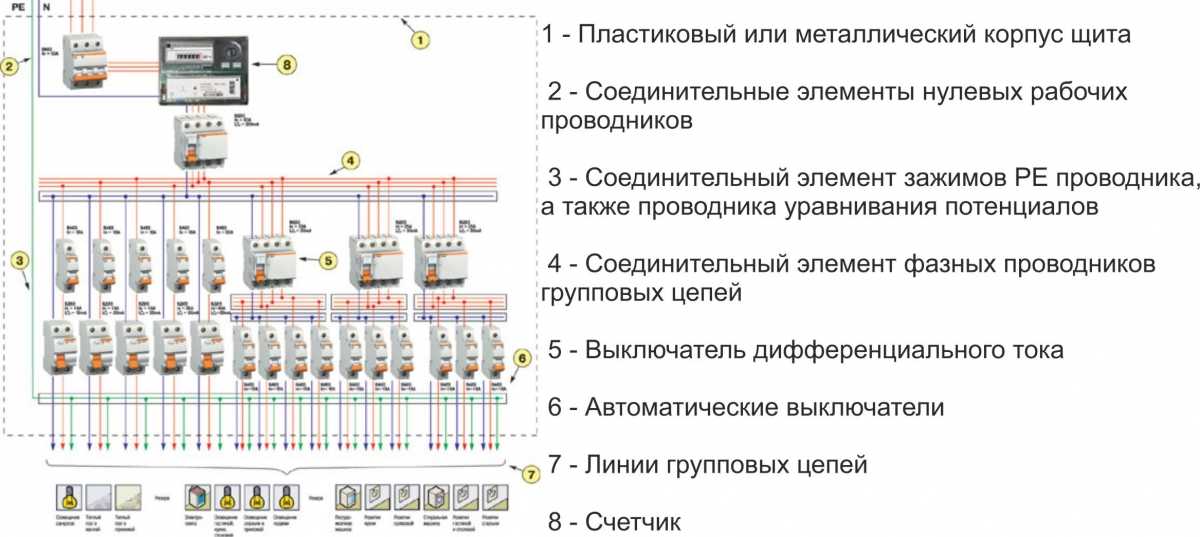

Чтобы вы понимали насколько все серьезно, ниже приведена примерная схема подключения 380 вольт в частном доме, с разводкой на автоматы:

Для ознакомления с технологией трех фаз мы рекомендуем изучить следующий блок статей:

• Как подключить СИП медным кабелем
• Как провести электропроводку в доме
• Как сделать заземление в доме
• Как собрать трехфазный щит
• Как разделить проводку на группы
• Схема подключения трехфазного УЗО

Конечно, чтобы получить выгодное, достаточно мощное и универсальное трехфазное напряжение в частный дом, дачу или гараж, придется потратить определенные усилия, время и деньги. Документы, согласование, подключение, более сложная схема подключения и соответственно более дорогая проводка, так что хорошенько подумайте, нужны ли вам три фазы.

В завершение рекомендуем посмотреть полезные видео, объясняющие целесообразность подключения трех фаз, а также нюансы оформления документов:

Теперь вы знаете, как провести 380 Вольт в частном доме и для чего для этого нужны документы. Надеемся, наша пошаговая инструкция оказалась для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!

Монтаж электрощита частного дома 380В 15кВ: разводка, ул.

Стандартные параметры электросети частных домов 3 фазы, напряжение 380 В. Мощность выделена 15 кВт, для разводки используется кабель 4-х жильного типа. По этой причине коммутационные и защитные устройства закрыты от несанкционированного подключения. Самостоятельный монтаж электрощита для частного дома 380 В 15 кВт предусматривает его установку на доступной для осмотра и основного применения территории.

Содержание

1. Характеристики и специфика трехфазной сети
2. Конструкция и элементы электрощита
3. Выбор схемы сборки трехфазного электрощита
4. Использование кросс-модуля для трехфазного щита
5. Сборка щита 380 В только на дифференциальных выключателях
6. Схема с два УЗО
7. По одному УЗО на каждую фазу
8. УЗО на вводе и однополюсном автомате
9. Более трех групповых УЗО
10. Алгоритм распределения нагрузки по трем фазам
11. Общий порядок группировки нагрузки на машины
12. Особенности сборки щита в деревянном доме
13. Нюансы выбора материалов
14. Требования к щиту
15. Полезные советы при сборке щита

Характеристики и особенности трехфазной сети

Электрощит в трехфазной сети

Электрическая сеть напряжением 380 В предназначена для подключения трехфазного и однофазного оборудования. В случае трехфазного подключения его подключают к 3 фазам и нейтрали для равномерного распределения нагрузки мощных бытовых приборов.

Наличие трех фаз позволяет использовать 4-5-жильные провода меньшего сечения и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В делится поровну по фазам. То есть, если выделено 18 кВт, на каждую фазу будет по 6 кВт.

С помощью автоматического выключателя трехполюсного или четырехполюсного типа обесточивается линия в случае повышенной нагрузки одной фазы. Учитывая временную задержку дифавтомата, требуется правильно распределить эту нагрузку.

Без разделения нагрузки возникает «перекос фаз», что приводит к постоянному отключению электричества.

Структура и элементы электрощита

Элементы электрощита

Для трехфазного распределительного щита мощностью 15 киловатт и мощностью потребления 15 кВт/ч потребуются следующие комплектующие:

• Учет электроэнергии устройство. Счетчик устанавливается сразу в приборную панель. Электронные модели с высокой точностью и надежностью подходят для домашней сети. Работают на нескольких тарифах, отображают данные на цифровом табло.
• Электрическая панель. Это коробки разных размеров. Наружный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пылевлагозащиты — IP 54, толщина стенки — 1 мм.
• Дифаавтомат на вводе. Подойдет трехполюсная модель, подключенная к трем фазам.
• УЗО. Защитный элемент от возникновения опасного потенциала на корпусе устройства.
• Автоматический выключатель. В частном доме на ввод требуется устройство на 25 А, на систему освещения – на 6,3 или 10 А, на силовую цепь – 16 А. Мощность такого выключателя от 7 киловатт.
• Реле напряжения. Предотвращает повреждение бытовой техники из-за перепадов напряжения.
• Приборы измерительные. Вольтметр и амперметр в одном корпусе — опциональное устройство.

Для предотвращения импульсных колебаний и защиты от молнии можно заменить реле УЗИП.

Выбор схемы сборки трехфазного электрощита

Схема заземления

Сборка щита 380 для дома осуществляется по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое запускается освещение. Покупка элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.

Установка распределительной коробки предусматривает организацию линии заземления. Частный дом заземлен по схемам:

• ТН-К-С. Рекомендован ПУЭ, но подходит только для новых дорог с регулярным обслуживанием.
• ТТ. Монтируется на основе защитных устройств и контура заземления.

Работоспособность составляющих схем заземления поддерживается пользователем.

Использование кросс-модуля для трехфазного распределительного щита

Кросс-модуль

Для удобства сборки распределительного щита 380 В и возможности переподключения автоматов к другим фазам используется кросс-модуль. Ставится после счетчика. Особенностью устройства является наличие трех выходов на три фазы и несколько выходов с аналогичными фазами.

Через кросс-модуль происходит разделение нагрузки на дифавтоматы. Подключение осуществляется так:

1. Кабель терминатора вставляется в розетку.
2. Сердечник фиксируется прижимным винтом.
3. Для переподключения фаз откручивается винт, вынимается провод и подключается к свободному выводу нужной фазы.

Менять местами провода необходимо только при перегрузке одной из фаз.

Сборка распределительного щита 380 В только на дифференциальных выключателях

Дифаавтомат с электронным блоком дифференциальной защиты

Дифавтомат — устройство для отдельной линии, работающее как обычный автомат и устройство защиты от утечки тока. На каждую группу потребителей может подаваться отдельное устройство, распределяющее нагрузку без перекоса фаз.

Преимущества схемы сборки трехфазного распределительного щита на дифавтомате для дачи или частного дома:

• защита каждой линии от протечек, перегрузок, коротких замыканий с помощью одного устройства;
• быстрый поиск проблемного места при поломках;
• отсутствие нулевых шин;
• подбор количества дифавтоматов по количеству ответвлений;
• самостоятельный выбор принципа группировки элементов в коробке;
• простота распределения фазной нагрузки.

Минусы подключения — нужен габаритный щит, более 72 модулей, что очень дорого.

Модели с указанием причины срабатывания определяют, почему отключился дифференциальный автомат.

Схема с двумя УЗО

Схема с двумя УЗО

Сборка щита по схеме подключения с двумя УЗО 380 В подразумевает установку на вводе мощных устройств. Нулевая и заземляющая шины располагаются возле каждой группы потребителей. Нули подаются через отдельную монтажную рейку:

• элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
• зубьев удаляются из шины через 1;
• нулевой провод подключается от шины;
• зубья вставляются в пазы и затягиваются прижимными винтами.

После УЗО устанавливается кросс-модуль, где запускается фаза. Размыкатели линий выбрасываются на выходе.

К преимуществам схемы относятся:

• доступная стоимость расходных материалов;
• малые габариты коробки;
• простота переключения одного или двух потребителей из группы.

Недостатков сборки гораздо больше:

• высокая стоимость для трехфазных моделей УЗО;
• трудности с переподключением групповых потребителей;
• долгий поиск причины проблемы;
• отключение 50% потребителей от сети на время работы одного автомата;
• проблема с балансировкой нагрузки и раздельным размещением влажной и сухой зон.

Схема подойдет, если у вас есть загородный деревянный дом, который используется периодически, а не круглый год.

Подпишите или наклейте этикетки, чтобы не перепутать шины.

Одно УЗО на каждую фазу

УЗО и однополюсные выключатели

Цепь можно собрать из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подается на выходы устройств защитного отключения. Нулевых и заземляющих шин будет три — по количеству УЗО.

Преимущества подключения включают:

• логическое распределение групп потребителей;
• отключение 20-25% потребителей при срабатывании одного УЗО.

Недостатки — проблематичное выделение «мокрых» помещений в отдельную группу без перекоса фаз, затраты времени на поиск пробоев. Для устранения недостатков можно собрать каждую группу на отдельной дин-рейке, установить УЗО, и затем расположите машины последовательно.

Установка отдельных УЗО на опасных линиях.

УЗО на вводе и однополюсный автомат

УЗО на вводе и однополюсные выключатели

Самая простая и популярная сборка трехфазного распределительного щита, не позволяющая менять порядок элементов в будущее. Фазы загружаются только один раз. Схема отличается бюджетной стоимостью и реализована в небольшой панели на 54-72 модуля.

На вводе устанавливается УЗО, а для распределения нагрузки используются однополюсные модели. PUE ограничивает пользователя в количестве линий подключения. В основу положен пункт 7.1.83, где сказано, что суммарный ток утечки не должен превышать 1/3 от номинального значения. Под током утечки сети ПУЭ понимают 10 мкА на 1 м провода.

Схема выгодна с точки зрения стоимости элементов, небольшого размера коробки, которая содержит около 32 модулей. К его недостаткам можно отнести проблемы с группировкой, невозможность изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебирать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с нулевым прогаром и перегрузка автоматов.

УЗО часто срабатывает в ложном режиме.

Более трех групповых УЗО

Система защиты с индивидуальными УЗО

Электричество в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, раздельной групповой проводкой влажных помещений и улицы.

Многоуровневая система защиты с индивидуальными УЗО после групповых УЗО позволит организовать раздельное электроснабжение «мокрой» и «сухой» зон. Количество групп на фазу определяется количеством потребителей, особенностями разбивки нагрузки и размерами распределительного щита.

Перед работой необходимо рассчитать затраты по каждому узлу с учетом стоимости дин-рейки, шины, кабеля. Реализация вводного щита с более чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:

• чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
• указывают, к какой фазе выведен проводник. Например, к первой фазе подключаются три УЗО. Первый обозначает L1-1, второй — L1-2, третий — L1-3.

Несмотря на сложность схемы, система персонализирована. Если сработало одно УЗО, неисправность может быть обнаружена на конкретной линии. При активации устройства отключается небольшое количество оборудования.

Алгоритм распределения нагрузки по трем фазам

Основными трудностями при сборке конструкции является группировка и равномерное разделение нагрузки, чтобы мощное оборудование не стало причиной отключения из-за перегрузки. Это получится при суммарной мощности не превышающей номинальной и не одновременной работе всех устройств.

Общий порядок группировки нагрузки на машины

Таблица степеней защиты

Простой и надежной является схема с установкой на отдельную группу потребителей или мощное оборудование отдельной машины и УЗО. Недостатки подключения – большой трехфазный щиток и стоимость его обустройства. Альтернативой является подача нескольких линий на один автомат и правильная последовательность их сочетания:

• Для подключения розеток и осветительных приборов нужно использовать разные автоматы. Это позволит исключить обесточивание всей сети при выходе из строя одной группы.
• Ванную, кухню или сауну («мокрые зоны») нельзя помещать в одну группу с «сухими». Автоматы для влажной среды подбираются с разными характеристиками.
• Уличная группа — светильники и розетки подключаются к отдельным автоматам. Допускается объединение этой группы с хозяйственными постройками.
• Отдельные машины используются для питания автоматических ворот, охранного освещения и СКУД.
• Для питания мощных бытовых приборов устанавливаются персональные УЗО и автоматы. Можно сгруппировать электрическую духовку с электроплитой, стиральной и посудомоечной машинами, проточным и накопительным бойлером. Во избежание перегрузки не рекомендуется подключать устройства одновременно.

Для правильного формирования групп составьте список строк с указанием загруженности каждой.

Особенности сборки щита в деревянном доме

Повышенная горючесть и опасность возникновения пожарных ситуаций обусловливают особый порядок установки щита в деревянном доме. Изначально пиломатериал пропитывают противопожарными средствами, способными удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, потребуется придерживаться строгой последовательности работ.

Нюансы выбора материалов

Электропроводка в потолке из дерева в металлической гофре

При подборе материалов учитываются следующие нюансы:

• Электрифицировать деревянный дом можно только медным кабелем. Провод должен иметь маркировку «нг» и ЛС — двухслойная негорючая изоляция.
• Выбор сечения проводника. Вы можете рассчитать по формулам или воспользоваться таблицей ПУЭ.
• Все точки электропроводки, включая розетку и освещение, заземлены.
• Допускается применение трех-, четырехжильного провода.
• Обязательна установка УЗО для защиты от пробоя по корпусу и пожарных бревен.
• Установка на каждую линию или группу отдельного автомата мощностью в соответствии с общей нагрузкой на сеть.
• Отдельное устройство отключения для каждой группы. Для двухэтажного дома достаточно модели на 25 А на вводе и отдельно для группы — устройства на 16 А.
• Выбор розеток в зависимости от способа разводки — скрытая или открытая.

Счетчик должен располагаться перед входным автоматом для удобства опломбирования.

Требования к распределительному щиту

Правильный электрощит для дома из дерева — металлический, не контактирующий с пиломатериалами. Толщина стенки изделия от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить коробку на готовую поверхность. Второй вариант прослойки – асбестоцементная плита или укладка под короб отрезка асбестовой ткани, сложенного в несколько раз.

Полезные советы при сборке распределительного щита

Термоусадочная трубка для проводов

Для сборки электрощита с электросчетчиками и средствами защиты, рассчитанными на 380 В 15 кВт, вам потребуется приобрести качественный влагостойкий короб. Провода накидываются на станки специальными обжимными наконечниками, обжимаются пассатижами.

Изоляционная лента не обеспечивает надежного покрытия. Удобнее работать с термоусадочными трубками, которые при нагревании феном или зажигалкой плотно обжимают изделие.

Жилы выбираются одинакового сечения. Разное сечение кабеля на одном выводе выключателя приведет к оплавлению изоляции и возгоранию.

Готовая коробка должна иметь маркированные элементы.
