Знание месторасположения всех элементов электрической системы и пролегания проводки в вашей квартире крайне желательно, особенно вам может это пригодиться при проведении ремонта или поиска возникшей неисправности с электричеством. Большой минус в том, что при заселении в новую квартиру, жильцам не выдают на руки схематический план проложенной в стенах электропроводки, В то время как у владельцев частных домов такие документы имеются (они являются составной частью проектной документации, без которой разрешительные документы на постройку дома не выдаются). Ну и как быть в этом случае? Как вариант, можно обратиться в РЭУ или ЖЭУ, но намного проще, когда схема электрической системы квартиры составлена непосредственно вами или с помощью соответствующих специалистов.

Эта статья посвящена вариантам обустройства электроснабжения в различных квартирах и правильному составлению схемы электрической сети.

1 Варианты соединения элементов в электрических цепях

2 Как правильно выполнить разводку электрической проводки

3 Классика составления схемы электропроводки

4 Соблюдение требований, условий и норм

5 Базисные варианты обустройства в квартире электрической системы

5.1 Две группы электропроводки однокомнатной квартиры

5.2 Рекомендуемая схема разводки электрики в многокомнатной квартире

6 Видео урок: самостоятельное выполнение электрической разводки в квартире

Варианты соединения элементов в электрических цепях

Для того чтобы грамотно составить схему квартирной электропроводки, необходимо обладать некоторым багажом знаний в вопросе основ электротехники. В случае отсутствия определенного количества знаний, не советуем браться за такую довольно сложную работу, ваши безграмотные потуги могут привести к печальным последствиям. Идеальный вариант – доверить составление схемы профессиональному электрику, который быстро и качественно не только составит детальный план с учетом всех особенностей квартиры, но при необходимости устранит неисправность или заменит старую проводку.

Людям, могущим себе представить хотя бы в некоторой мере, с чем им придется столкнуться в процессе проектирования (или составления схемы) и выполнения непосредственно работ по обустройству электрической системы в своей квартире, хотим напомнить, что существует несколько способов соединения электрических цепей:

Последовательный. Каждый элемент электрической цепи следует за предыдущим, при таком способе узловые соединения отсутствуют. Примером последовательного включения является елочная гирлянда, в ней все лампочки или светодиоды расположены на одном проводе. Главный недостаток этого способа – при повреждении одного из элементов все остальные элементы перестают работать.
Параллельный способ. При этом включении элементы между собой не соединены, но они сгруппированы в два узла. Электрическая цепь будет продолжать работать независимо от вышедших из строя потребителей.
Смешанный способ. В этом случае на одном участке электрической цепи применяют оба типа соединений – последовательный и параллельный.

Точки 1,2,3 – параллельное соединение, 4,5,6 — последовательное, а весь вместе взятый участок считают комбинированным.

Как правильно выполнить разводку электрической проводки

К выбору способа разводки электрической проводки в квартире необходимо подходить продуманно и скрупулезно, потому что она полностью отвечает за всю схему. Существует три основных типа разводки:

Наиболее популярный и часто встречающийся – подключение элементов сети посредством распределительных коробок. При таком включении электрический щиток монтируют на лестничной площадке в специальной нише, а не в жилой части помещения, и устанавливают в нем счетчик и от одного до трех выключателей. От щитка кабелем определенного сечения выполняют ввод в помещение и делают разводку через распределительные коробки по всей квартире. Коробки устанавливают для каждой отдельной комнаты (на входе в комнату), и через них осуществляют энергоснабжение всех необходимых электроприборов в комнате.

“Звезда”. При таком соединении каждый электроприбор (люстра или розетка) имеют свою отдельную кабельную линию, включенную непосредственно в электрический щиток и, зачастую, имеющую отдельный автоматический выключатель. Разводка такого типа ведет к значительному, увеличению количества электрической проводки, трудозатрат по ее обустройству и, естественно, удорожанию проекта. Однако, если взвесить все за и против, видно, что потраченные деньги стоят того (сюда же включите стоимость более емкого электрического щитка), потому что эта система дает возможность полного контроля над каждым элементом в электрической цепи.
“Шлейф”. В этом варианте имеется некоторое сходство с разводкой типа “Звезда” с тем отличием, что на один кабель может быть включено несколько потребителей. Естественно, что такое проектное решение будет несколько дешевле предыдущего.

При обустройстве электрической системы в квартире, редко какой потребитель использует один из способов разводки в чистом виде. Чаще всего они смешиваются, но делается это продуманно для достижения наиболее эффективного результата и обеспечения максимальной безопасности жильцов квартиры от рисков.

Классика составления схемы электропроводки

Любые замыслы по обустройству электрической системы до начала работ необходимо воплотить в детальную схему, наложенную на точный план всех помещений квартиры с точным указанием каждой распределительной группы и всех элементов электроснабжения. Схема будет легко читаема, если ее выполнить на отдельных листах, каждый из которых будет предназначен только для одной группы.

Практика показывает, что наибольшего эффекта можно добиться, если разбить источники потребления на несколько групп, каждую из которых подключают на отдельный автомат. Такое техническое решение позволяет выполнять ремонт проводки или электрических приборов без отключения электроэнергии во всей квартире, а только в той ее части, где вы намерены выполнять работы. К тому же, если нагрузить все электрические приборы на одну линию, потребуется кабель большой мощности, способный выдержать очень высокие нагрузки, которые неизбежно возникнут, если включить все электрические потребители квартиры в сеть одновременно.

Если электрический щиток расположить непосредственно в квартире, то можно каждый электроприбор подсоединить к отдельному автомату. Этим значительно повысится удобство и безопасность эксплуатации электросети. Так почему же мы этого не делаем? Все просто – такой способ разделения приборов влечет за собой значительное удорожание проекта. Поэтому вариант подключения по группам наиболее рациональный и практически полностью решает требования безопасной эксплуатации электросети.

Чаще всего приборы разделяют по группам по такому принципу:

Освещение — жилые комнаты, кухня и коридоры;
Электроснабжение — жилые комнаты;
Электроснабжение — кухня и коридоры;
Освещение и электроснабжение — санузел и ванная. Эту группу помещений следует выделить отдельно, потому что в санузле и ванной всегда повышенная влажность и, соответственно, к электропроводке в этих помещениях предъявляются повышенные требования;
При наличии в квартире электроплиты, ее также следует обособить от других.

Более высокую степень безопасности вам обеспечит установка на каждую группу УЗО — защитного устройства, так называемого выключателя дифференциального тока. Также обязательно этими приборами необходимо защитить электропроводку санузла и кухни.

После того, как группы будут сформированы, следует определить места для подключения основных электрических потребителей. К ним относят стиральную машину, электроплиту, кондиционер, водонагреватель, духовку и посудомоечную машину. После этого определяются с местами, где будут установлены выключатели, светильники, распределительные коробки и розетки и наносят их на черновую схему электрики квартиры. Далее следует внимательно соединить все цепи и проставить длины проводов.

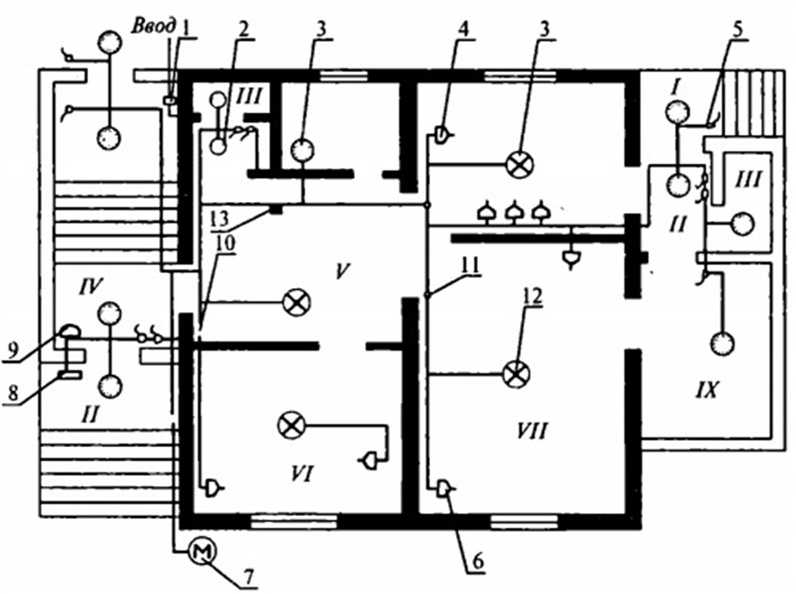

Необходимо обязательно сделать план электрической схемы помещения в двух экземплярах и один из них сохранить для себя – он в любое время может понадобиться. После выполнения этой нелегкой черновой работы, можно переходить к чистовой схеме, которая выполняется на точном плане всех помещений квартиры. Все точки электрических приборов необходимо проставлять с помощью существующей системы обозначений и соединить линиями, обозначающими кабель. Для облегчения простоты работы со схемой желательно обозначать провода различных групп (освещение, заземление и силовые кабели) разными цветами.

На схеме обязательно должны быть отмечены все размеры (всех комнат, расстояния от проводки до стен, потолка и пола, а также до отопительных систем). Такая схема не только позволит в более короткие сроки качественно выполнить монтажные работы, но также выполнить все необходимые расчеты по материалам и затратам.

Соблюдение требований, условий и норм

Составляя схему, не следует забывать, что существуют некоторые важные требования к обустройству электрической системы в квартире:

В ванной комнате нельзя устанавливать розетки напряжением 220 вольт, за исключением розетки для подключения электробритвы, эту розетку следует подсоединять через понижающий трансформатор;
Подключение заземляющих контактов розеток к нулевым проводникам, а также к трубам водоснабжения или отопительной системы категорически запрещено, потому что это крайне опасно для человека. Заземление необходимо выполнять только через специальный провод защитного заземления;
Электрическая плита, которая установлена в квартире взамен газовой плиты, должна быть защищена автоматическим выключателем величиной не меньше 63А.
Проводку прокладывают по стенам только вертикально или горизонтально и под прямым углом. Этого следует строго придерживаться, потому что изменение их траектории проводки в дальнейшем может привести к неприятным последствиям – вполне вероятна возможность пробоя проводки гвоздем или каким-то инструментом при больших или малых ремонтных работах;
Постарайтесь не допускать пересечение проводов. Если все-таки обстоятельства вынуждают это сделать, то обеспечьте расстояние между ними как минимум 3 мм;
Необходимо строго придерживаться расстояния от кабеля до других элементов квартиры: до уровня пола или потолка не меньше 150 мм, а до оконных рам и косяков дверей и углов – не меньше 100 мм;
Выключатели и розетки следует устанавливать на одинаковой высоте, также следует учитывать, что выключатели располагают слева от входной двери на высоте 800-900 мм, розетки — 250-300 мм. Хотя возможны и исключения, так, расстояние на кухне может изменяться.
Зазор между электрической проводкой и трубами отопления не должен быть меньше 30 мм;
Проводку к розеткам подводят снизу, а к электрическим выключателям сверху.

Базисные варианты обустройства в квартире электрической системы

Эта часть статьи будет посвящена типовым схемам обустройства электрической системы в квартирах, разных по размеру. Конечно, мы приведем базисные варианты, а каждая предложенная схема применительно к конкретной квартире, всецело будет зависеть от предпочтений и пожеланий пользователя. Но в любом случае владельцу квартиры не обойтись без розеток, выключателей, источников освещения и распределительного щита. Поэтому, выбрав один из предложенных вариантов, вы сможете дополнить схему необходимыми электрическими элементами по своему усмотрению.

Две группы электропроводки однокомнатной квартиры

Электрическую проводку однокомнатной квартиры чаще всего делят на две группы. Первая это кухня и санузел с наибольшим количеством электроприборов и вторая – жилая комната.

Такое техническое решение позволяет получить хороший запас мощности посредством перераспределения общей нагрузки квартиры на две цепи. Также благодаря этому при замыкании или обрыве цепи какой-то из групп, одна линия будет оставаться в рабочем состоянии.

Видео урок: самостоятельное выполнение электрической разводки в квартире

Итак, вы составили схему электрической разводки в собственной квартире и желаете приступить к реализации выстраданного проекта!

Но не спешите, несмотря на опыт самостоятельного выполнения разного рода работ и наличие разнообразного инструмента, вначале просмотрите видео урок как правильно выполнить такую сложную работу. Это поможет вам избежать больших и малых ошибок и, главное, неоправданных рисков.

как нарисовать схему плана разводки, прокладки электрики в квартире, создания планировки

Содержание:

Для чего нужна схема электропроводки в квартире

Проект создают на основании утвержденного технического задания. В схеме указывают:

размещение кабельных линий;
места установки выключателей и розеток;
точки подключения светильников, других потребителей.

При подготовке чертежей учитывают планировку помещений. В расчетной части определяют параметры кабеля, который соответствует потребляемой мощности.

Подробная схема упрощает монтаж электропроводки. Этот документ пригодится для составления перечня необходимых покупок. Точные вычисления помогут выполнить требования действующих нормативов безопасности.

Важность правильных расчетов

Сейчас в интернете можно найти много информации по данной теме. Но если нет элементарных знаний в области электрики и хотя бы минимального опыта монтажа электропроводки, работу стоит доверить специалисту.

Помимо основных понятий об электромонтаже, важно знать сечения провода, общую длину всей проводки, глубину проведения провода, основные принципы изоляции и соединения электропроводов.

После выхода программ, которые помогают делать все расчеты и планы электропроводки, электрикам стало намного легче осуществлять проектирование электропроводки в квартире и в любых других помещениях, а также делать все необходимые расчеты для положения проводки.

Раньше, когда не было таких программ, электрику приходилось самостоятельно проводить все расчеты и чертить планы и схемы на бумаге. С приходом в нашу повседневную жизнь компьютеров и новых программных разработок, расчёт электропроводки для своей квартиры или частного дома сможет сделать практически любой человек.

Не стоит забывать о том, что электропроводка — очень капризная система, которая при неправильной установке может вызвать замыкание в сети, и пожар. А при ошибочном проектировании и вообще не будет работать. Не включатся лампочки, телевизор, не сможет нагреваться электроплите, котел.

Преимущества программирования различных схем электропроводки

Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.

Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.

Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.

Возможности программ

С применением специализированного ПО решают следующие задачи:

вычисляют параметры системы электроснабжения с потерями напряжения на длинных участках трассы;
уточняют сечение подходящих проводников и другие параметры кабельной продукции;
составляют перечень расходных материалов и других функциональных компонентов.

Схему разводки создают с учетом потребностей будущих пользователей. Светильники, розетки, выключатели устанавливают в удобных местах.

Особенности использования специальных программ в работе электриков

В процессе профессиональной деятельности электрикам приходится:

рассчитывать сечение провода, количество основного или расходного материала;
определять мощность электропривода, номинальное значение тока и иные параметры;
проектировать заземление, щиток, проводку в жилом здании, производственном помещении;
делать трассировку электронных плат.

Без специального ПО справиться с задачей сложно.

Современные технологии позволяют выполнить работу быстро, но при условии предварительного ознакомления с программой. Для этого представлены демонстрационные версии.

Тестирование рассчитано на месяц бесплатного применения, помогает при исполнении разового задания или получения навыков в моделировании электросхем.

Специализированные ПО предусмотрены для студентов технических колледжей, вузов, начинающих и профессиональных электриков, инженеров-электронщиков, которые постоянно работают над новыми проектами.

Платные приложения с демоверсиями

Казалось бы, что специализированные программы это исключительно прерогатива крупных разработчиков, которые делают софт на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером считается программа AutoCAD, возможности которой позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании. Первоначальные версии программы позиционировались больше как простой «электронный кульман», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов различного профиля, в том числе и электриков.

Отечественным аналогом является NanoCAD – это тоже программа для рисования, которая, по отзывам пользователей, обладает не меньшим функционалом, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Несмотря на то, что обе эти программы изначально делались на платной основе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.

Даже в таком виде они позволяют нарисовать схему для монтажа одно или трехфазной электропроводки в квартире или для дома.

Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическим режимах – причем полноценная однолинейная схема электропроводки не проблема даже для бесплатной версии. В отличие от предыдущих программ может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и из-под IOs или Android).

Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее возможности как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в освоении функционала.

Также можно воспользоваться онлайн сервисами, которые работают за определенную абонентскую плату, но гарантируют отличный результат работы и круглосуточную поддержку. Презентация одного из них, CAD5d – на следующем видео:

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

Выполнить расчет электроснабжающей линии.
Подсчитать вероятные потери напряжения на линии.
Подобрать подходящее сечение проводов.
Спрогнозировать необходимое количество кабелей (плюс запас).
Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

Кроме того, программа «Электрик» содержит отдельный модуль для расчета заземления частного дома или подстанции.

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Скачиваем и устанавливаем программу

Ничего сложного в загрузке и установке программы для расчета электрических цепей нет. Два этапа, подразумевающих по несколько коротких шагов для вас пройдут без проблем, благодаря наличию пошаговой инструкции.

Скачиваем Электрик

Изначально нам нужно скачать, а также установить программу для работы с электрическими схемами. Делается это примерно так:

Мы переходим немного ниже и жмем кнопку, которая позволит бесплатно скачать наше приложение.
Дожидаемся завершения загрузки и распаковываем архив с программой.
Устанавливаем наш набор инструментов и закрываем инсталлятор.

Теперь давайте разбираться, как пользоваться этим софтом.

Как пользоваться

В принципе, в процессе работы с программой Электрик нет ничего сложного. В зависимости от цели, которую вы для себя поставите, мы просто жмем кнопку того или иного инструмента, а потом вводите параметры, необходимые для расчета цепи. Например, для того чтобы рассчитать электропроводку, необходимую для прокладки в квартире, придерживаемся следующего алгоритма:

Запускаем нашу программу и жмем кнопку с надписью «Квартира».
Выбираем подходящую для себя конфигурацию, кликнув по «Выбор схемы».
Обязательно указываем материал, из которого будут состоять провода, подбираемые для прокладки в данном помещении.
После этого настраиваем параметр «Прокладка провода», переключая триггер в то или иное положение.
Когда подготовка будет завершена мы можем нажать ту или иную кнопку, и таким образом запустить тест на короткое замыкание, проверить силу тока на различных участках цепи, определить мощность на них же и так далее.

Если квартира, в которой прокладывают кабель обладает большим количеством комнат, нежели одна, при помощи текстового поля установите нужное значение. В результате программа автоматически рассчитает, какие нужны кабеля, каково должно быть их сечение и другие параметры, которыми должен владеть электрик, занимающийся проводкой.

Кроме этого, на выходе вы получите полноценную электрическую принципиальную схему, которой можно будет руководствоваться для прокладки кабелей.

Пример работы в программе «Электрик»

Самое простое, что может сделать эта программа, — это помочь рассчитать количество проводов, необходимых для замены проводки в комнате. Режим счета активируется из главного окна программы по нажатию на кнопку «метраж», после чего открывается окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж размерными метками, и рядом с каждым из них есть окно для ввода числовых значений. Для расчетов вам потребуются следующие данные: длина, ширина и высота помещения, количество розеток и их высота от пола, количество необходимых для них осветительных приборов и выключателей.

Программа рассчитывает количество кабеля, необходимое для отдельной комнаты — чтобы получить общую сумму, вычисления необходимо повторить отдельно для каждой комнаты в комнате.

Когда все данные занесены в соответствующие ячейки, программа сразу показывает готовый результат, к которому вы можете вручную добавить определенный объем резервной копии отснятого материала.

При этом нет необходимости записывать результаты расчетов — программа сама отображает данные для каждой комнаты в отдельных ячейках — она может хранить длину кабеля для десяти комнат и предоставлять общее количество кабеля, необходимого для покупки для электромонтажные работы.

Наглядно весь процесс расчета на видео:

Аналоги

У приложения, о котором мы сегодня говорили, существует целый ряд похожего софта, способного справляться с той же задачей. Например, вот некоторые из таких программ:

Proteus.
NI Multisim.
LTspice/SwitcherCAD.
EasyEDA.
TINA-TI.
OrCAD.

Вы вправе выбирать любое приложение, но перед тем, как отказаться от Электрик, мы рекомендуем трижды подумать, ибо данная программа является, несомненно, лучшей.

Программы для смартфона

Для активных пользователей, которые часто проводят время в командировках, разработаны мобильные версии программных продуктов. Приложения скачивают из официальных источников или магазинов App Store или Google Play на телефон либо планшет, применяют для расчетов, проектирования в любое удобное время без привязки к домашнему компьютеру.

Наиболее подходящий сервис для электриков, радиолюбителей, монтеров – «Мобильный электрик».

«Мобильный электрик»

Приложение ориентировано на моментальное вычисление искомых показателей электрических цепей по исходным данным.

С помощью программы можно:

сделать расчет параметров электроцепи, подключаемых устройств;
узнать сечение проводников;
вычислить мощность ТЭНа;
определить количество предохранителей, нагрузку на отдельных участках.

Система имеет много полезных функций, которые помогают продуктивно решить поставленную задачу.

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Программа для проектирования электрики в квартире и в частном доме

2D проектирование электрики в квартире или в загородном доме онлайн, воспользуйтесь планировщиком Remplanner.

Проектирование электрики в программе Remplanner

Простая в использовании программа для проектирования электрики, электропроводки, розеток и выключателей. В планировщике можно спроектировать освещение, розетки и выключатели, слаботочку, полы с подогревом, подключение кондиционеров. Специальные знания и навыки для проектирования в программе по электрике не требуются.

*Для начала работ в программе по проектированию электропроводки в квартире, необходимо нарисовать стены помещения и установить электрощиток на плане. Далее в планировщике можно нарисовать:

План монтажа силовых розеток 220В и электрощитка
План монтажа слаботочных розеток
План монтажа осветительных приборов и выключателей
План монтажа кондиционеров и теплых полов
Распечатать смету и расчеты.

Спроектировать электроснабжение бесплатно

Разработка проекта электроснабжения в доме своими руками..
Закажите технический дизайн проект вашей квартиры или загородного дома.
Как нарисовать план розеток в программе планировщике своими руками.

Последовательность монтажа электропроводки скрытого типа

Скрытая электропроводка монтируется в той же последовательности, что и открытая, только ее проводят внутри стен или в полу. Сначала нужно установить распределительный ящик для проводных линий, к нему подключаем основной провод питания.

Затем устанавливают рубильники в распределительный ящик и подводят к ним провода, которые будут находиться внутри помещения. Нужно отмерить запас провода, проложить внутренний канал и на расстоянии полтора метра установить в этом месте первую распределительную коробку.

В ней нужно выбрать основные провода по сечению в зависимости от того, куда будет идти провод, выбрать толщину сечения провода. К кухне, прачечной ведутся провода более толстого сечения от 2.5 мм. В зал, спальню ведутся провода более тонкого сечения от 1.5 мм.

Внутренние каналы нужно прокладывать в изоляционных трубах, переходя из комнаты в комнату не забывать ставить распределительную коробку и в ней обязательно оставлять запас провода. Соединения проводов должны быть легкодоступными и прочно изолированными. Розетки должны иметь дополнительную защиту от детей и от попадания влаги.

Не стоит забывать о том, что провода должны монтироваться в специальные кабель каналы для доступности их демонтажа. Всегда стоит помнить, где был проложен кабель, так как при последующем ремонте в эту стену могу вбиваться гвозди и вкручиваться шурупы. И это может привести к повреждению электропровода, что приведет к короткому замыканию в электросети.

Типовые схемы

Теперь вы, наверняка, хотели бы увидеть пример разводки электрики в квартире, поэтому остановимся на данном пункте. По ряду причин существует два виды базисных разводок – для однокомнатной квартиры и для многокомнатной.

Разводка в двухкомнатной квартире

Проводку в однокомнатной квартире лучше разделять на две группы. В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Такое разделение позволяет разделить нагрузку на две цепи, что означает высокую мощность каждой из них. Также при выходе из строя одной из цепей, вторая сможет функционировать дальше.

В квартирах двумя комнатами электрощит находится недалеко от двери, а проводка делится на несколько цепей по группам потребителей, для каждой группы необходим свой автомат. Аналогичная схема используется и для жилья с большим жилищем.

О чем следует помнить

Созданную документацию сохраняют в памяти компьютера. Для надежности копию размещают в облачном сервисе. Удобные для пользователей места установки выключателей и розеток определяют экспериментальным способом. Чтобы исключить лишние затруднения при ремонте, вскрытые каналы фотографируют.

Как итог – когда нужны программы для создания схем

Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день. Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.

РазноеЧто такое электроустановка?

РазноеЧто такое термоусадочная трубка, её виды, назначение, технические характеристики

Как использовать программное обеспечение для электрического плана дома | Электрические и телекоммуникационные планы | Схемы подключения с помощью ConceptDraw DIAGRAM

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для создания электрических схем.
ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. 9Программное обеспечение 0003 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw DIAGRAM позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Решение Electric and Telecom Plans, предоставляющее электрические и телекоммуникационные трафареты, электрические символы планов этажей и готовые примеры, полезно для электриков, дизайнеров интерьеров, менеджеров по телекоммуникациям, строителей и других технических специалистов при создании электрических визуальных планов и телекоммуникационных чертежей. , домашний электрический план, жилой электрический план, план беспроводной связи, электрические планы этажей, будь то часть планов здания или независимые.

Схема соединений представляет собой исчерпывающую схему каждой системы электрических цепей, показывающую все разъемы, проводку, клеммные колодки, сигнальные соединения (шины) между устройствами и электрическими или электронными компонентами цепи. Он также идентифицирует провода по номерам проводов или цветовой маркировке. Схемы подключения необходимы для устранения неполадок и ремонта электрических или электронных цепей.

Планирование и строительство любого здания начинается с проектирования его плана этажа и набора электрических, телекоммуникационных, трубопроводных, потолочных планов и т.

д. Решения области строительных планов ConceptDraw Solution Park могут эффективно помочь вам разработать все эти планы. Давайте быстро и легко спроектируем план электроснабжения дома в ConceptDraw DIAGRAM.

Это решение расширяет возможности ConceptDraw DIAGRAM.9.5 (или более поздней версии) с образцами электротехники, обозначениями электрических схем, обозначениями электрических схем, шаблонами и библиотеками элементов дизайна, которые помогут вам разрабатывать электрические схемы, цифровые и аналоговые

Программное обеспечение CAD (автоматизированное проектирование) используется для улучшения качества проектирования и производительности проектировщика, для создания базы данных для производства. Компьютерное проектирование используется во многих областях: в механическом и промышленном дизайне, при проектировании электронных систем и электрических схем для архитектурного проектирования, в автомобильной, аэрокосмической, судостроительной промышленности.

Создайте электрическую схему

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.
Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET.

, Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Выключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

В электротехнике выключатель — это электрический компонент, который может размыкать электрическую цепь, прерывая ток или перенаправляя его с одного проводника на другой. Механизм переключателя может приводиться в действие непосредственно человеком-оператором для управления цепью (например, выключатель света или кнопка клавиатуры), может приводиться в действие движущимся объектом, таким как дверной выключатель, или может приводиться в действие какой-нибудь чувствительный элемент для давления, температуры или расхода. Реле – это переключатель, который приводится в действие электричеством.

Переключатели предназначены для работы с широким диапазоном напряжений и токов; очень большие выключатели могут использоваться для изоляции высоковольтных цепей на электрических подстанциях.

26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

На данном образце показана схема электропроводки квартиры. Расположение розеток и основное управление вы можете увидеть на этой схеме. Электрическая схема является важной частью архитектурного проекта.
Используя предварительно разработанные объекты, шаблоны и образцы решения по электротехнике для ConceptDraw DIAGRAM, вы можете быстро и легко создавать свои собственные профессиональные электрические схемы, электрические схемы.

Решение Network Layout Floor Plans расширяет функциональные возможности программного обеспечения ConceptDraw DIAGRAM мощными инструментами для быстрого и эффективного документирования сетевого оборудования и отображения его местоположения на профессионально разработанных сетевых планах этажей. Никогда прежде создание планов этажей сетевой компоновки, планов сетевых коммуникаций, планов топологии сети и карт топологии сети не было таким простым, удобным и быстрым, как с помощью предварительно разработанных шаблонов, образцов, примеров и полного набора векторных элементов дизайна, включенных в планы этажей сетевой компоновки. решение. Все перечисленные типы планов станут хорошей поддержкой для будущей правильной разводки кабелей и установки сетевого оборудования.

Все сети разные и требуют разной проводки. Они могут быть простыми и состоять из двух компьютеров, соединенных сетевым кабелем, или сложными и состоять из нескольких компьютеров, коммутаторов, концентраторов.
Этот пример был создан в ConceptDraw DIAGRAM с использованием решения «Компьютеры и сети» из области «Компьютеры и сети» в ConceptDraw Solution Park и показывает сетевое подключение.

ConceptDraw предлагает вам ряд готовых шаблонов организационных диаграмм, которые вы можете использовать в своих чертежах. Они сгруппированы в тематические наборы в виде файлов шаблонов организационных диаграмм. Создайте профессиональную оргдиаграмму с помощью ConceptDraw быстро и легко!

ConceptDraw DIAGRAM со специальными инструментами, необходимыми для простого рисования блок-схем, блок-схем, гистограмм, гистограмм, круговых диаграмм, разделенных гистограмм, линейных графиков, площадных диаграмм, точечных диаграмм, круговых стрелок, диаграмм Венна, пузырьковых диаграмм, концептуальных карт, электрические схемы, схемы и многое другое.

Используйте решение Basic Diagramming для создания собственных диаграмм, диаграмм и графиков для графического общения, объяснения деловых и личных идей и концепций, простого визуального представления числовых данных, сложных структур, логических отношений, пошаговых последовательностей действий или операций. .

ConceptDraw DIAGRAM — это мощное программное обеспечение для проектирования электрических систем. Электротехническое решение из инженерной области ConceptDraw Solution Park позволяет легко, быстро и эффективно рисовать профессионально выглядящие электрические, принципиальные и электрические схемы и схемы, схемы технического обслуживания и ремонта для электроники и электротехники, а также многие другие типы диаграмм.

Электрические вращающиеся машины, такие как двигатели и генераторы, являются жизненно важными активами любой электростанции или крупной промышленной компании.
Электродвигатель представляет собой электрическую машину, преобразующую электрическую энергию в механическую. Обратное этому преобразование механической энергии в электрическую и осуществляется электрическим генератором.
В нормальном автомобильном режиме большинство электродвигателей работают за счет взаимодействия между магнитным полем электродвигателя и токами обмотки для создания силы внутри двигателя. В некоторых приложениях, например, в транспортной отрасли с тяговыми двигателями, электродвигатели могут работать как в двигательном, так и в генераторном или тормозном режимах, чтобы также производить электрическую энергию из механической энергии.

Если вы каждый день имеете дело с бухгалтерскими процедурами, вы можете прийти к тому, что вам нужно будет нарисовать блок-схему бухгалтерского учета с указанием всех необходимых деталей для получения правильного результата и для достижения успеха в вашей сфере деятельности. Сделать это действительно просто, если у вас есть ConceptDraw DIAGRAM — уникальная программа, позволяющая создавать любые диаграммы и блок-схемы, а также схемы, диаграммы и планы. Этот продукт настолько особенный, что как только вы начнете его использовать, вы быстро поймете, как он работает, и вам никогда не понадобится никакое другое программное обеспечение для создания всего вышеперечисленного, чтобы в результате увидеть невероятную, умную, профессиональную, сложную блок-схему.

Решение для химической и технологической инженерии содержит различные предварительно разработанные элементы схемы технологического процесса, относящиеся к контрольно-измерительным приборам, контейнерам, трубопроводам и распределительным устройствам, необходимым для химической технологии, и может использоваться для составления карты химических процессов или простого создания различных схем химических и технологических процессов в ConceptDraw DIAGRAM.

Полевой транзистор металл-оксид-полупроводник (MOSFET, MOS-FET или MOS FET) представляет собой тип транзистора, используемого для усиления или переключения электронных сигналов.
Хотя МОП-транзистор представляет собой четырехконтактное устройство с клеммами истока (S), затвора (G), стока (D) и корпуса (В), корпус (или подложка) МОП-транзистора часто подключается к клемме истока, что делает его трехвыводным устройством, как и другие полевые транзисторы. Поскольку эти две клеммы обычно соединены друг с другом (закорочены) внутри, на электрических схемах отображаются только три клеммы. МОП-транзистор на сегодняшний день является наиболее распространенным транзистором как в цифровых, так и в аналоговых схемах, хотя одно время транзистор с биполярным переходом был гораздо более распространенным.
26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Локальная сеть (LAN) — это сеть устройств, которые соединяются друг с другом в пределах дома, школы, лаборатории или офиса. Обычно локальная сеть состоит из компьютеров и периферийных устройств, связанных с локальным сервером домена. Все сетевые устройства могут использовать общие принтеры или дисковое хранилище. Локальная сеть обслуживает многие сотни пользователей. Как правило, локальная сеть включает в себя множество проводов и кабелей, для которых требуется предварительно разработанная сетевая схема. Они используются ИТ-специалистами для визуального документирования физической структуры и расположения локальных сетей.
ConceptDraw — идеальное программное обеспечение для построения сетевых диаграмм с примерами схем LAN. ConceptDraw Network Diagram идеально подходит для сетевых инженеров и проектировщиков сетей, которым необходимо рисовать схемы локальных сетей.

Как нарисовать компьютерную сеть

Электрический разъем — это электромеханическое устройство, используемое для соединения электрических выводов и создания электрической цепи. Электрические разъемы состоят из вилок (штыревые) и гнезд (гнездовые). Соединение может быть временным, как для портативного оборудования, требовать инструмента для сборки и снятия или служить постоянным электрическим соединением между двумя проводами или устройствами.

Как спланировать электрическую проводку дома

Не знаете, с чего начать и на что обратить внимание, приступая к проекту замены электропроводки или новой электрической схеме? Читайте дальше…

Независимо от того, ремонтируете ли вы весь дом, просто ремонтируете одну комнату или добавляете в свой дом совершенно новую секцию, хорошо ли вы понимаете требования к электричеству для проекта?

Или, если вы приступаете к проекту перемонтажа в уже готовом доме, сколько изменений и дополнений вы должны учесть? Здесь три профессионала проведут вас через весь процесс.

Профессиональная консультация от: Ангуса Эйтеля из Fiftypointeight Architecture + Interiors; Ева Бирн из хаусологии; Бенджамин Пратт из B Electrical London

Outpost London

Заблаговременный план
Нашим экспертам было ясно, что если вы планируете новую пристройку, преобразование мансарды или полную реконструкцию, планы по освещению, розеткам и другим электрическим вопросам не должны откладываться до начала строительных работ. .

Замена электропроводки в уже построенном доме — это совсем другое, но приведенные здесь советы помогут вам понять, что вам нужно учитывать.

«Мы, как правило, начинаем планировать электрические схемы, как только получаем разрешение на проектирование — другими словами, как только мы согласовали схему», — говорит архитектор Ангус Эйтель.

Иногда процесс может потребоваться запустить еще раньше. Он приводит пример проекта в национальном парке Саут-Даунс, в котором действует политика темного неба. «Это потребовало от нас продумать освещение, окна и мансардные окна на этапе планирования», — говорит он.

Несовершенные интерьеры

Проверьте, не нужно ли обновить существующую электропроводку
Не уверены, нужна ли замена электропроводки во всем доме? «Если вашим установкам более 20 лет или вам кажется, что за эти годы было сделано много работ своими руками, лучше начать заново», — говорит электрик Бенджамин Пратт. «Потенциально в стенах и под полами скрыто много бедствий».

Будет ли после этого дом выглядеть как бомбоубежище? «Есть методы, которые могут использовать электрики, чтобы свести беспорядок к минимуму, — говорит Бенджамин, — но после этого вам, возможно, придется нанять декоратора».

Otta Design

Решите, какие специалисты будут наиболее полезны для вашего проекта. максимально эффективно использовать каждое пространство. Чертежи архитектора точно и ясно передают эти планы строителю».

«[Как архитектурное бюро] мы можем посоветовать схемы освещения, которые важны для создания гибкости в больших помещениях с открытой планировкой», — говорит Ангус. «Наши спецификации также обеспечат точность цен на электрика на этапе тендера».

Если это не архитектурный проект, а полная замена электропроводки, хороший электрик сможет помочь вам с тем, что вам нужно включить или добавить. Также стоит записаться на консультацию к дизайнеру интерьеров, чтобы обсудить, какие изменения помогут улучшить ваш дом и то, как вы в нем живете.

Просмотрите профессиональный каталог Houzz, чтобы найти идеальных специалистов для своей работы.

Banda Property

Прогулка по электрическому маршруту
Придумать, где вам потребуются розетки и источники света, не говоря уже обо всех электроприводах, о которых вы, возможно, не подумали, может быть головокружительно. Именно поэтому архитектор или дизайнер могут быть незаменимы в этом элементе планирования. Но хорошо иметь список ваших конкретных потребностей, когда вы встречаетесь.

Если вам нужно заменить электропроводку во всем доме, архитектор Ева Бирн предлагает этот совет, чтобы добиться определенного прогресса. «Начните с входной двери и представьте, как вы собираетесь использовать каждое пространство, перемещаясь по дому. Основные элементы, которые следует учитывать, включают выключатели света, освещение, розетки, модемы и телевизионные точки».

Чтобы узнать больше от любого из дизайнеров, чьи фотографии представлены в этой статье, нажмите на изображение, затем «Узнать больше», если вы находитесь в приложении, и перейдите по ссылкам на профиль профессионала.

Domus Nova

Думайте о своем освещении слоями
«Как минимум вам понадобится как общее потолочное освещение, так и локальное рабочее освещение», — объясняет Ева.

«Встраиваемые потолочные светильники — самая популярная форма потолочного освещения в настоящее время, но я предпочитаю их не для всех комнат», — говорит она. «Трековое освещение — это отличная альтернатива, с огромным разнообразием точечных светильников, доступных в соответствии с вашим вкусом и стилем. Потолочные светильники всегда должны быть на диммере, что позволит вам изменить настроение в комнате одним поворотом запястья».

Рабочее освещение не менее важно. Это обеспечивает удобный источник света для таких вещей, как чтение, приготовление пищи или шитье. «Розетки на 5 ампер незаменимы для этого, — говорит Ева, — поскольку они [могут быть подключены] позволяют одновременно включать напольные и настольные лампы с помощью одного выключателя на двери».

Подумайте, где вы разместите мебель, а также как вы будете использовать комнату при планировании освещения и расположения розеток. И не забудьте учесть тени, которые может создавать свет. «Встроенные потолочные светильники являются главными виновниками, — говорит Ева, — и тени могут создавать особые проблемы в ванных комнатах и на кухнях. Верхние светильники в ванных комнатах могут отбрасывать тени на ваше лицо».

Она советует преодолеть это, используя горизонтальную арматуру или размещая настенные светильники по обе стороны от зеркала в ванной. На кухне подшкафная подсветка будет равномерно освещать рабочую поверхность.

Ангус добавляет, что большинство осветительных приборов сейчас светодиодные. «Цветовая температура светильников важна, но вы не обязательно хотите, чтобы она была одинаковой во всех комнатах», — говорит он. «Кухни, как правило, холодного белого цвета, а гостиные — теплого белого».

Учитывайте везде, где вы также можете использовать светодиодные ленты. «Они могут быть полезны как способ скрыть источники света, особенно вокруг встроенной мебели, на кухнях и вокруг мансардных окон», — говорит Ангус.

Ромилли Тернер Дизайн интерьера

Ваши решения на будущее
В значительной степени, когда вы принимаете решения по электрике — например, подвесной светильник будет проходить над столом в фиксированном положении — это обычно не просто изменить. Это может затруднить принятие решений, особенно если вы любите передвигать мебель. Но есть несколько инсайдерских хитростей, чтобы держать руку на пульсе. Ангус предлагает принять некоторые меры для обеспечения безопасности в будущем:

Убедитесь, что кабели к подвесным светильникам оставлены длинными — например, дополнительный кабель длиной от 1 до 2 м спрятан в потолке. Это позволит вам переместить этот кулон, вырезав дыру в потолке, переместив фитинг, а затем просто отремонтировав исходную дыру — не значительные затраты.
Разрешить установку дополнительных светильников на потолке – другими словами, предусмотреть проводку, скажем, для шести светильников, а установить только четыре (и сохранить размеченный чертеж), что позволит легко установить дополнительные светильники позднее.
Если вы действительно хотите быть уверенным в завтрашнем дне, вы можете установить систему управления, такую как KNX, которая обеспечивает подход «включай и работай» для всех электрических фитингов, используя единую кабельную систему. Мы часто используем 5-амперные цепи в жилых помещениях, чтобы обеспечить гибкость при размещении напольных или настольных ламп, сохраняя при этом возможность включать их все, когда вы входите в комнату.
Не забывайте думать о том, куда отправится новогодняя елка раз в год. Это позволит избежать необходимости в удлинителе.

Niche Interiors

Знайте, что нужно вашему электрику
«Мне нужно знать, как клиент хочет, чтобы все выглядело, когда оно будет закончено», — говорит Бенджамин. Хотя он может работать с чертежами, он говорит, что предпочтительнее также встретиться на месте и обсудить необходимую работу, прежде чем он предложит цену для проекта.

Это также позволяет заранее устранять неполадки, особенно если вы не привлекаете архитектора или дизайнера. «Клиенту могут понадобиться розетки, которые не разрешены правилами, или фитинги, которые могут не работать в определенных положениях», — говорит он.

Хорошая связь также важна. «Что чаще всего тормозит проект? Люди принимают новые решения и не информируют всех об изменениях», — говорит Бенджамин. «Я могу преодолеть большинство других препятствий, которые могут возникнуть в проекте, но я не могу преодолеть, не зная чего-то».

Barnes Design

Учитесь на распространенных ошибках
«Самая распространенная ошибка, которую допускают люди при планировании электрической схемы, — недооценка количества необходимых розеток, — говорит Ева. «В каждом случае стоит ставить двойные, а не одинарные розетки, и всегда больше, чем вы думаете, что вам нужно.

«Еще одна ошибка — неправильно оценивать схему освещения с точки зрения учета различных настроений, которые вам нужны в разное время дня и года», — продолжает она. «Люди часто переоценивают количество необходимых встраиваемых потолочных светильников, создавая эффект «подиума».

Бенджамин рассказывает поучительную историю. «Клиент недавно получил новую кухню. В нем у нее было две духовки, подключенные к Wi-Fi, холодильник с WiFi и стиральная машина с WiFi. В конце она сказала: «О, но у меня в этой комнате плохой интернет». Если бы я знала, я могла бы исправить проблему с помощью новых кабелей, чтобы улучшить ее покрытие Wi-Fi. Но в тот момент было слишком поздно.

«Обычно люди устанавливают маршрутизаторы перед домом, — говорит он, — и к тому времени, когда сигнал проходит через несколько стен и достигает задней части дома, он становится намного слабее».

Ангус предлагает еще несколько требований к электроснабжению, которые домовладельцы часто упускают из виду:

Проводная система дымовой сигнализации, охватывающая каждый этаж дома, и тепловой датчик на кухне.
Новый потребительский блок (блок предохранителей) при необходимости – почти наверняка, если вы добавите удлинитель.
Органы управления системой отопления.
Внешнее освещение.
Тревога вторжения.
Не обязательно очевидные кухонные принадлежности (вытяжка, кран с кипятком, мусоросборник, ящик для подогрева, индукционная плита).
Технологии, такие как проводные выводы данных для телевизоров и динамиков обратно к маршрутизатору или концентратору, что позволяет избежать тянущихся проводов.

John Davies Пейзаж

Внешний вид
Во время работы не забывайте об уличной электрике — розетках и освещении. «Наружное освещение в вашем саду и патио сделает их более привлекательными для использования, — говорит Ева, — и интегрирует их в ваш дом круглый год».

План разводки электрики в доме: типовые схемы и программы для расчетов
