Отопление ленинградка с насосом схема в 2 этажном доме: Схема отопления двухэтажного дома, разводка двухтрубная, однотрубная, ленинградка

Схема отопления двухэтажного дома — пример схемы отопления

Содержание

• 1 Стандартная разводка отопительных элементов в 2-х этажном доме
• 2 Размещение бака: снизу или сверху
• 3 Система отопления с одной или двумя трубами
• 4 Видео – отопление дома с помощью котла
• 5 Видео – схема отопления дома
• 6 Видео – как сделать теплый пол в доме

Проектирование системы отопления в современных домах необходимо производить еще на этапе проектирования самого дома. Так вы сможете понять, какие материалы и в каких количествах вам нужны. К тому же, это поможет быстро найти недочеты и исправить их. Важно выбрать самый лучший вариант отопительной системы, оценивая свои материальные возможности, а также доступность ресурсов для содержания системы отопления (количество и качество топлива, климатические условия и тому подобное). Наиболее популярным сейчас является вариант водяного отопления, он подходит для многоэтажных зданий наилучшим образом. Также прочитайте про систему отопления – “Ленинградка”.

Схема отопления двухэтажного дома

Стандартная разводка отопительных элементов в 2-х этажном доме

Образец разводки отопительных элементов

Рассмотрим схему водяного отопления стандартного здания с двумя этажами. В ней предусмотрено ручное регулирование температуры в каждом отдельном помещении дома. Устанавливается система стандартным образом: с применением горизонтального размещения двух труб, при котором отопительные радиаторы подключены сбоку.

Для системы отопления лучше использовать металлопластиковые трубы, ввиду их прочности и долговечности. Но можно использовать и полипропиленовые трубы, что также будет вполне эффективным решением. Металлопластиковые трубы не требуют специальных навыков монтажа, к тому же внутри них почти не бывает засоров или налипания грязи. Полипропиленовые трубы можно собирать самому, они легки и надежны.

На этапе проектирования системы рассчитывается необходимое количество угловых, разводных и соединительных узлов системы, размечается количество и места установки кранов и заглушек. Проводится анализ необходимого количества радиаторов обогрева и количество секций в каждом из них, от этого в дальнейшем будет зависеть количество тепла, отданного радиатором. Для каждого обогревательного радиатора устанавливаются крепежные кронштейны, в количестве, определенном размерами радиатора.

На схеме присутствует обозначение, где в системе необходимо установить отопительный котел, расширительный бак, а также насос. Отопительный котел может работать на различных видах топлива, но самыми популярными являются газ, твердое топливо или электричество. В новых домах и коттеджах твердое топливо почти не используется в виду своей низкой экологичности.

Если отопительный котел небольшой, то можно установить его прямо в одном из помещений дома, кладовой комнате, например, или в мастерской хозяина. При этом котел вешается на стену, чтобы не тратить пространство. Не рекомендуется ставить котел в спальнях или помещениях типа библиотеки или кабинета. Это связано с тем, что котел при работе может выделять шум, хоть и негромкий. Большие котлы необходимо размещать в отдельном помещении или даже в отдельно стоящей постройке.

Пример размещения бака в доме

Размещение бака: снизу или сверху

Если в вашем доме есть подвальное и чердачное помещения, то вы можете сделать систему отопления с нижней разводкой труб или с нижней на свое усмотрение.

• Если разводка верхняя, то котел помещается на чердаке и оттуда горячая вода подается по стояку ко всем отопительным радиаторам.
• Если вы выбрали нижнюю разводку, то бак устанавливают в подвале и оттуда с помощью насоса нагретая вода расходится по трубам.

Какой вариант вы бы не выбрали, расширительный бак всегда устанавливается в самом высоком месте дома, то есть на чердаке. С котлом нагрева при нижней разводке его соединяет стояк.

Система отопления с одной или двумя трубами

Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.

Система отопления образец

Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.

Видео – отопление дома с помощью котла

Видео – схема отопления дома

Видео – как сделать теплый пол в доме

Как выполнить качественный вариант монтажа электропроводки частного дома

• Начало работ
• Типы систем отопления
• классификация проводки
• Выбор трубок
• Однотрубная проводка
• Двухтрубный
• коллекторная проводка
• КПД циркуляционного насоса системы отопления
• естественная циркуляция
• Двухэтажное здание

Каждый мечтает о таком жилье, которое будет находиться на значительном удалении от городской суеты. Но при этом необходимо создать тот комфорт, который понравится всем живущим. В первую очередь стоит позаботиться об отопительной системе, произведя ее качественный монтаж. Особое внимание придется уделить расположению котла и реализации конкретного варианта прокладки проводки отопления в частном доме для самых разных условий. Плюсы и минусы типовых схем, их использование при разных видах циркуляции теплоносителя.

Начало работ

Когда осуществляется устройство системы отопления в частном доме своими руками, в первую очередь следует уделить внимание тщательному анализу всех условий, в которых будет производиться эксплуатация. Не малую роль играют площадь отапливаемого помещения, выбор котла, трубопровода, его диаметр и материал, а также вид топлива.

Но самое главное в этом деле, в котором нуждается каждый владелец частного дома – экономичность и отличный уровень теплоснабжения. Каждая комната должна быть прогрета мгновенно и до нужной температуры. Для этого подбирают не только саму систему, но и отопление и электропроводку в доме.

Типы систем отопления

Существует достаточное количество систем отопления, различающихся по разным критериям. Если брать принцип протока теплоносителя, то они будут делиться на:

1. обязательные. Для раздачи воды по трубам системы отопления используется электрический. За его счет и работает весь комплекс. Чаще всего при покупке бойлера в его комплект будет входить встроенный насос. Но стоит обратить внимание на возможность, в зависимости от поставки оборудования. Тепло не может распределяться по несущей системе, если произошла авария и потеря сети.
2. гравитация. Их по-разному называют самотечными. То есть теплоноситель направляется на радиатор котла самостоятельно. присутствует принцип конвекции. Замена холодной жидкости на горячую. Единственным ее недостатком является то, что существует определенное ограничение на максимальное количество радиаторов, подключаемых к системе. Она не сможет полноценно осуществлять нагрев воздуха в коттедже в несколько этажей и с большим количеством места. Но нет подключения к блоку питания, что можно отнести к ряду положительных качеств.

После того, как мы определились с выбором того или иного варианта системы отопления, необходимо обратить внимание на вариант электропроводки. Чаще всего он играет главную роль в функционировании всей системы отопления.

классификация разводок

Типы систем отопления различаются по циркуляции, количеству трубных контуров и типу устройства. Различные виды разводки и способы подключения теплообменников. Рассмотрим варианты монтажа контуров отопления в частном доме, рекомендации по обвязке.

Существует четыре категории электропроводки, применяемой в частном домовладении.

• Однотрубная разводка отопления в частном строении. Говоря простыми словами, в данном случае происходит последовательное подключение батареи к трубе, идущей от котла. В таком порядке, в зависимости от удаленности от котла, и будет происходить разводка теплоносителя. Следовательно, чем дальше от источника тепла расположен радиатор, тем он будет холоднее. Отсутствие неровностей, характерных для конкретной комнаты в частном доме.
• Двухтрубный. Кроме того, от нагревательных элементов идет прямая труба с подводом горячего теплоносителя к котлу, получившая название «бак-линия». Уже есть равномерная передача тепла ко всем компонентам системы. Воздух становится комфортным в каждой комнате. должен знать, как правильно сделать разводку отопления.

  Двухтрубная система

• Коллектор. Коллектор устанавливается не только в каждой отдельной комнате, но и на этаже, если их в частном доме больше одного. В последствии сделал их подключение к котлу при помощи пары трубок. Так выглядит правильная разводка отопления у некоторых профессионалов.
• излучение. Труба с теплоносителем поднимается на высоту, где это возможно. Иногда даже производилась ее установка на чердаке. Именно от нее и будут направляться к вашим батареям своеобразные отдельные трубы с горячим носителем. Он напоминает «луч», от чего проводка имеет такое название.

В любом из представленных случаев просто необходимо знать, как сделать разводку отопления.

Выбор труб

Перед тем, как сделать разводку отопления в частном доме, определитесь с материалом самих труб. У каждого из этих вариантов есть свои плюсы и минусы, на которые стоит обратить внимание при покупке.

Самый маленький вариант из популярной стали, в том числе из нержавеющей стали. Это связано с достаточным весом всей конструкции, а также сложным процессом их монтажа. Не всегда есть возможность провести правильную разводку отопления в доме своими руками. Приходится привлекать специалиста по сварке. Дополнительно необходимы резьбовые соединения (резьба). Эта работа под подогревом занимает много времени.

Невозможно рассчитать оптимальный вариант и трубы из металла, несмотря на очень простой и быстрый монтаж системы отопления. Во многом это связано с эксплуатационным периодом, когда в обязательном порядке приходится проверять все возможные металлические соединения конструкции и при необходимости осуществлять подъем. Следовательно, скрыть его, например, пол, не получится. Если вдобавок к этому постоянно «скачет» температура и давление в системе, то долго она продержаться не сможет.

Отличный вариант, но не сочтите за бюджет, будут медные трубы. Они характеризуются значительными преимуществами, в том числе коррозионной стойкостью и длительным сроком службы. Сложность заключается не только в покупке столь дорогого изделия, но и в установке. Чтобы качество оставалось высоким, лучше обратиться к специалисту.

Если рассматривать такие критерии, как экономичность и функциональность, то самым отличным вариантом будет покупка системы отопления в частный дом из полипропиленовых труб. Но при выборе следует обратить внимание на использование системы отопления. Там подойдет труба с внутренней арматурой из алюминия или стеклопластика.

Однотрубная разводка

Для начала начала монтажа системы отопления с однотрубной разводкой лучше всего приобрести и установить регуляторы на батареях. Они могут быть представлены в виде клапанов или клапанов. Так будет проще распределить давление воды в системе. В дополнение к этому необязателен балансировочный клапан, находящийся на трубопроводе.

Есть два основных варианта, с помощью которых осуществляется правильная разводка отопления в частном доме. Это горизонталь или вертикаль. Первую в народе называли «Ленинградкой». Во-первых, остановимся на горизонтальном расположении. Название происходит от того, что трубопровод должен располагаться по периметру всех помещений. установка может осуществляться в пол или поверх него вдоль стены. Все будет зависеть от предпочтений исполнителя. главное, выдержать даже небольшой наклон по убыванию от котла.

Также используется для частных домов в несколько этажей. Но тут нужно понимать, как сделать разводку отопления в доме. К первому радиатору второго этажа выполнен подводящий стояк. Даже в таком случае можно управлять расходом воды и температурными режимами. Для этого на каждом этаже трубопровода осуществляется его врезка. Единственный минус использования такого варианта разводки – необходимость приобретения насоса, позволяющего осуществлять циркуляцию воды в системе. Можно конечно обойтись и без него, но в таком варианте теплоотдача сводится к минимальному показателю. Но и здесь можно выполнить разводку системы отопления своими руками.

«Ленинград»

По-другому все происходит при вертикальной разводке трубопроводной системы. Направление от котла к чердачному помещению уложено в вертикальном положении. Из него изготавливаются своеобразные ответвления каждой батареи по номерам. Использовать насос нет необходимости, так как метод считается гравитационным. После нагрева вода в нем поднимается вверх по системе, а затем опускается ниже. Основным недостатком является необходимость приобретения труб с большим внутренним диаметром. Кроме того, прикрыть систему такими компонентами будет практически невозможно.

Двухтрубная

Для правильного монтажа двухтрубной разводки системы отопления необходимо прокладывать два контура: трубу подачи теплоносителя к батареям и обратку в тепло. Для подключения самих радиаторов применен параллельный вариант. За счет такой компоновки можно опускать трубопроводы, а также самостоятельно регулировать каждый компонент. Если произвести доведение до идеала одного из них, это не повлияет на показатели всех остальных.

Эти варианты уменьшают недостатки отопительной проводки трубной системы, обладая сниженным энергопотреблением и более высокой степенью нагрева. Вся площадь помещения будет прогреваться равномерно без скачков температурных режимов.

Дополнительно произвести установку воздухоотводчиков на радиаторы, и запорный вентиль на место горячего носителя. Это позволяет контролировать температуру каждой батареи в помещении и по отдельности. Нет необходимости устанавливать на обратке клапаны.

Данный вид разводки не может обойтись без недостатков, которые проявляются в расходе материалов при устройстве обогрева системы. Ведь придется покупать в два раза больше труб по сравнению с однотрубным вариантом.

Электропроводка коллектора

Система предварительного подогрева должна производить качественную установку циркуляционного насоса. Только после этого можно устраивать подающую трубу и обратку. Если будет использоваться естественная циркуляция, ее можно не направлять в систему теплоносителя. Вначале идет подача, например, водосборник, после чего она направляется на все составляющие, прогревая воздух в помещении частного дома.

В качестве комплектующих используются вентили, которые должны располагаться на любом выходе коллектора. Несмотря на огромную изначально сумму баксов, все окупится в ближайшее время. Кроме того, есть и другие достоинства, которыми могут похвастаться данные способы обогрева проводки в доме:

• Ни одна цепь не вступает в связь друг с другом. В каждой комнате могут быть совершенно разные показания температуры. Если есть необходимость.
Замена
• может производиться при эксплуатации в системе отопления отдельных радиаторов по мере их выхода из системы и повторной установки. После этого останется только включить их в систему.
• подразумевается отдельный шкаф для коллектора, не значительных размеров, а вся линейка очень хорошо прячется под полом или в стенах. Все будет зависеть от интерьера.
• По этой системе можно реализовать подпольное подключение.
• Для установки можно начать процесс самостоятельно. главное, строго соблюдать последовательность всех действий.

  проводка коллектора

Если посмотреть на структуру разводки системы отопления, то можно сделать вывод, что это своего рода двухтрубный вариант. Единственное отличие – использование установки дополнительных деталей и узлов, которые делают всю систему более практичной и экономичной.

Это проявляется в отличной теплоотдаче от батарей в помещение, а энергопотребление значительно снижается. Срок окупаемости занимает значительно меньший временной интервал. Эти способы разводки отопления в частном доме находят все большее применение.

КПД циркуляционного насоса системы отопления

Циркуляционный насос в индивидуальной системе отопления играет важную роль. Если вам нужно быстро прогреть воздух в комнатах дома, то и КПД системы отопления должен быть высоким. Речь идет об отопительных приборах – радиаторах, системах теплого пола. Чем быстрее радиатор будет производить теплообмен между водой и воздухом, тем эффективнее будет вся система отопления.

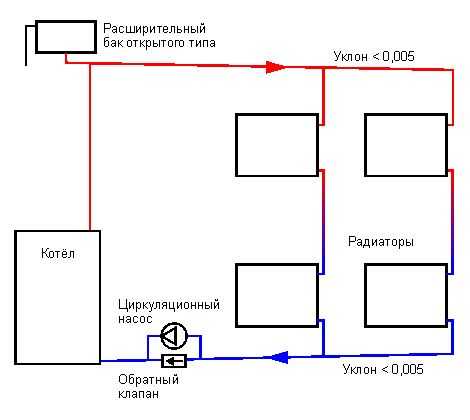

Схема установки насоса

Индивидуальная система отопления, надо следить, чтобы радиатор отдавал тепло, он горячий, а вода в выходном отверстии радиатора небелела очень холодная. В противном случае котел будет работать на изнашивание, а это нехорошо. Здесь нам поможет циркуляционный насос, который будет поддерживать циркуляцию воды. радиатор, который будет держать температуру, и вода не будет возвращаться в котел переохлажденной.

В этом случае система отопления с естественной циркуляцией больше не является неэффективной. В первую очередь из-за инерционности скорость воды зависит от температуры воды. Подождать, пока вода нагреется, а потом остынет, есть медленный и малоэффективный способ.

Циркуляционный насос включается и мы устраняем все естественные пробки, связанные с перепадом температур. В индивидуальной системе отопления циркулирует любая холодная вода- горячая все зависит от того, успела она остыть или нагреться. Вода входит и возвращается с той же скоростью в бойлер.

Что у нас есть? Снижение расхода топлива в котле. Предположим, температура охлаждающей жидкости необходима для 65*. Индивидуальная система отопления холодная вода, котел работает на максимуме. температура повышается, Вода не успевает полностью остыть за один проход системы отопления, котел уходит на урезание расходов роботами, Поддерживает температуру. Если на выходе 65* и на входе 60*, то в каждом радиаторе нагреется до 64*, а струна до 61* градуса. Так радиаторы дают полную мощность, бойлеру не приходится нагревать воду до 70*-75* градусов и выше тратить лишнюю энергию. Так же у нас есть возможность установить температуру каждого радиатора отдельно. Если у нас будет теплая комната и кухня, то температуру радиатора можно понизить, и мы получим дополнительную экономию. Циркуляционный насос, гоняющий воду для системы отопления, получает удобство, когда вам нужно установить радиатор на 35 * градусов (система отопления с естественной циркуляцией невозможна) в осенние и весенние месяцы, прохладно, но не холодно.

Циркуляционный насос индивидуальной системы отопления, прокладываем трубу малого диаметра. Вы говорите, что это даст нам? Даст экономию на покупке труб, уменьшит количество воды в системе отопления и затраты газа на подогрев воды и быстрый нагрев.

естественная циркуляция

Во всех вариантах отопительных систем с естественной циркуляцией может использоваться разводка. В нем должен быть предусмотрен расширительный бачок, для размещения теплоносителя при более высоких температурах. Это в свою очередь помогает контролировать уровень его артериального давления, исключая повреждение всего оборудования.

Подключение всех компонентов системы отопления выполняется при верхней разводке. Только в этом случае теплоноситель сможет равномерно распределиться по радиаторам отопления и передать необходимый уровень температуры внутри помещения. Здесь большое значение играет уклон проводника. Он будет предназначен для направления подачи теплоносителя. Обычно угол выбирают при сборке в 5 градусов, чего будет достаточно. Можно выделить его достоинства:

А вот недостатков гораздо больше. Основная сложность заключается в монтажных работах. Ведь здесь нужно создать постоянный уклон на всем протяжении трубопровода. Он должен сохраняться для каждого метра. Его нельзя использовать в частных домах, если общая площадь более 100 кв. В случае использования металлических труб и радиаторов со временем и вода в качестве теплоносителя приводят к коррозии. В этом случае кроме воды ничего больше в системе отопления использовать нельзя. Также в число минусов попадает большой расход трубы, при такой конструкции разводки требуется подогрев.

Дом двухэтажный

К частным домам в два этажа предъявляются определенные требования по выбору планировки и ее качественному монтажу. Наиболее универсальной в данном случае наделена двухтрубная система отопления. К большей эффективности его работы можно прийти, если перед каждым радиатором проводить регулировку бачка установки.

Можно использовать двухэтажное строение естественной циркуляции. Достаточно будет расположить расширительный бак не на чердаке, а на втором этаже. Узел подающей трубы монтируется на подоконнике в комнате или на потолке. Если заменить все это на циркуляционный насос, можно использовать дополнительный источник тепла в помещении – теплые полы, а также полотенцесушители. Причем сделать это можно не только на первом, но и на втором этаже здания.

В любом случае все будет зависеть от качества монтажа, позволяющего получить достойный комфорт в каждой комнате частного дома. Когда нет знаний, как сделать разводку отопления своими руками, лучший вариант – привлечение специалистов. Выполнят работу в отведенные сроки и качественно и знают, как сделать разводку в доме отопление
