Базовые требования для помещения котельной в частном доме

Владельцам частных домов и коттеджей рано или поздно приходится задуматься о виде отопления жилого помещения. Самыми популярными видами котлов считаются: Газовый, твердотопливный, электрический. Каждый из видов имеет строгие требования к помещению котельной, где будет устанавливаться тот или иной вид котла. Требования эти обязательно нужно соблюдать.

От правильной установки котла зависит его работа и безопасность вашего дома. Поэтому, если вы ничего в этом деле не понимаете, лучше всего обратиться в специализированные фирмы, где имеются специально обученные люди, которые занимаются установкой и налаживанием разных типов котлов. Они проконсультируют владельца и проведут всю работу быстро и правильно.

Требования к помещению котельной можно найти на различных сайтах и у компаний, которые продают и производят эти котлы. Эти же компании выкладывают на своих сайтах и рекомендации по правильной установке и эксплуатации.

Содержание

Общие нормативы к помещению котельной в частном доме

Высота потолка в помещении, где будет устанавливаться котел должна быть не менее 2,5-4 метра;
Котел должен не касаться пола и быть на высоте не менее 0,7 метров;
Должны быть проходы размером не меньше 0,7 метров;
Стены должны быть обделаны огнестойким несгораемым перекрытием;
Наличие в помещении вентиляции просто необходимо;
Если дверь из котельной выходит в отапливаемое и жилое помещение, то нужно устанавливать специальную противопожарную дверь.

Также существуют отдельные требования к каждому виду котлов.

Нормативы к помещению котельной для газового котла

Помещение, где будет располагаться газовый котел, должно подготавливаться с особой серьезностью. Газовые котлы взрывоопасны, поэтому требуют особой подготовки помещения

Основные нормативы:

Площадь помещения, где будет устанавливаться газовый котел, должна быть не меньше 4 квадратных метров;
Ширина входной двери должна быть не меньше 0,8 метров в ширину;
Освещение помещения должно быть продумано. Обязательное наличие окна с форточками;
Минимальная высота потолка – 2,5 метров;
Контур заземления обязателен;
Наличие трубопровода с холодной водой;
Сечение дымохода делается в соответствии с мощностью газового котла;
Стены котельной нужно заранее оштукатурить.

Газовые котлы нельзя устанавливать:

В коридорах;
В ванных комнатах;
В закрытых помещениях без окон и форточек;
В подвальных помещениях;
На балконах.

Очень часто газовые котлы устанавливают на кухне рядом с газовой плитой. Во-первых, это удобно. Во-вторых, кухонное помещение соответствует всем выдвигаемым требованиям. В-третьих, потому что на кухне уже есть трубы с холодной водой, а значит установка котла в кухне снизит затраты.

Если вы выбираете газовый котел с открытой камерой сгорания, то их лучше устанавливать в отдельных помещениях. Эти котлы идеально подходят для частных домов.

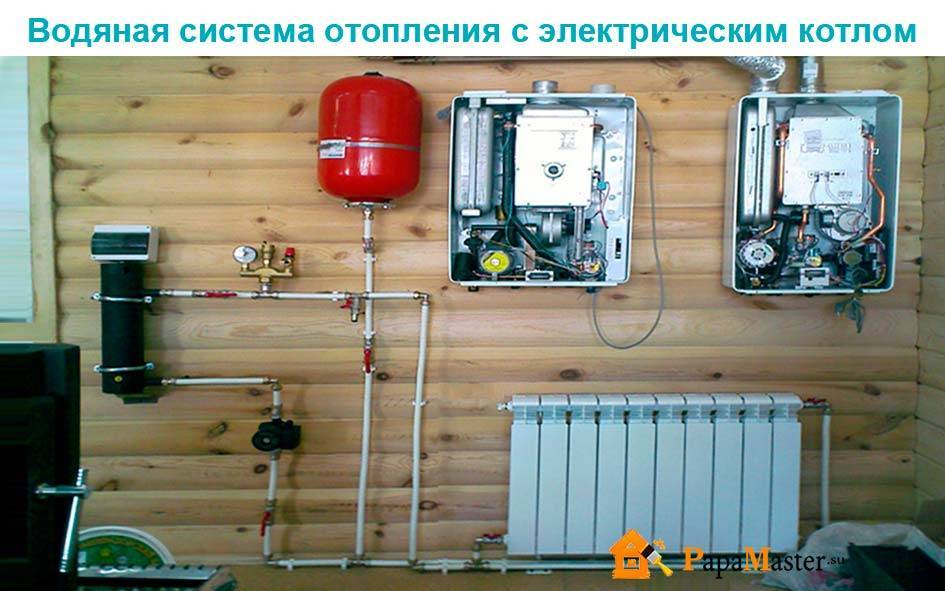

Нормативы к помещению для установки электрического котла

Электрические котлы самые популярные среди владельцев частных домов и коттеджей. С помощью этого котла можно не только обогреть жилое помещение, но и обеспечить его горячей водой. В Европе электрические котлы используют с давних пор. У нас же эти котлы тоже используются довольно активно. Но не стоит забывать, что при установке электрического котла нужно соблюдать основные требования к котельному помещению.

Нельзя, чтобы котел располагался вплотную к потолку. Необходимое расстояние – 0,2 метра;
Стена, куда будет крепиться котел, должна быть сделана из специального негорючего материала;
Помещение должно быть сухим и теплым;
Под электрическим котлом не должен проходить силовой кабель;
Нельзя ставить котел прямо на пол, расстояние от пола должно составлять примерно 1,5 метров.

Электрический котел самый безопасный. Для него требования для помещения котельной в частном доме самые слабые. Для его установки необязательно иметь отдельную котельную. При работе не выделяются вредные продукты сгорания. Специально создавать вентиляцию, если ее нет в доме, не нужно. Котел работает бесшумно, поэтому он никаким образом не будет беспокоить обитателей дома. Наверное, эта система отопления имеет лишь один минус – без электричества он не будет работать.

Требования для твердотопливных котлов

Необходимое расстояние от стены до котла примерно 10-12 сантиметров;
Если твердотопливный котел устанавливается в деревянном помещении, то заранее нужно отделать листами стали стену прилегающую к котлу;
Пол в помещении желательно сделать из бетона;
Обязательно должно быть окно и форточки;
Помещение должно быть не меньше 8-10 квадратных метров.

Прежде чем устанавливать котел в своем частном доме или коттедже, нужно правильно выбрать сам агрегат. На рынке их огромное множество, в изобилии котлы отечественных производителей и зарубежных фирм. Требования к помещению котельной, где будет устанавливаться котел, зависит от мощности купленного аппарата.

Следует отметить, что требования к помещению для установки разных видов котлов почти одинаковые. Есть небольшие различия и эти различия несут судьбоносный характер. Не все потребители и мастера знают эти нюансы. И зачастую случается так, что специалисты установили котел и он готов к работе, а, например, газовая служба не подписывает акт по эксплуатации котла, потому что не были соблюдены все требования. Помещение нужно срочно переделывать. Поэтому соблюдать нормативы для котельной очень важно!

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

Встроенная

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

Пристроенная

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней.

Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс — в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

Модульная

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

По типу используемого топлива

В зависимости от вида топлива они могут быть:

Газовые

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать — с размещение газгольдера и очень жесткими требованиями безопасности.

Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
Размещение в одном помещении более двух котлов – запрещено
В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива

Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
Наличие водопровода и канализационного трапа
Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
Наличие средств тушения пожара, датчиков задымленности и сигнализации
Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

Источник естественного освещения
Прямой выход наружу
Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

Минимальный объем – не менее 15 м3
Минимальная площадь – не менее 6 м2
Минимальная высота потолка – 2,5 м
Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
Наличие точки канализации
Минимальная допустимая ширина дверного проема – 80 см
Наличие эффективного заземления котла
Отдельный вход с улицы в помещение топочной
Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
Огнестойкость пола, стен и потолка – не менее 0,75 часа
Наличие форточек в окнах
Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
Наличие приточно-вытяжной вентиляции и дымохода
Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию

Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
Минимальный размер внешнего резервуара – 1,5 м3
Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

Минимальное расстояние от котла до стены – более 0,1м
Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
Под топкой котла должен быть лист из стали
Минимальный размер площади твердотопливной топочной – 8м2

В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта

Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
Выделена достаточная электрическая мощность

Состав оборудования котельной

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Читайте другие статьи по данной тематике

Отдельно стоящая котельная для частного дома	Комбинированные котлы отопления: виды, особенности
Газовая котельная в частном доме	Монтаж теплотрассы от отдельностоящей котельной до частного дома
Дровяной котел для отопления дома — монтаж своими руками	Как выбрать газовый котел для отопления частного дома
Как выбрать котел для отопления дома	Электрокотлы для отопления частного дома: особенности, как выбрать, применение
Модульная газовая котельная	Нормы проектирования котельной в частном доме
Дизельные котлы отопления

Услуги по данной тематике

Монтаж котельной в частном доме	Проектирование котельных
Монтаж котельных под ключ	Монтаж газового котла отопления
Монтаж газовых котельных	Монтаж котлов отопления дома
Монтаж электрического котла отопления	Монтаж твердотопливного котла
Монтаж пеллетного котла	Монтаж дизельного котла
Монтаж настенных газовых котолов	Установка газового котла в частном доме
Стоимость монтажа газовых котлов	Монтаж напольных газовых котлов

Котельная в частном доме: требования, нормы, устройство

Наличие автономного отопления в частном доме требует обустройства в нем котельной. Эта комната нуждается в серьезном подходе к ее планировке. К обустройству котельной есть особые нормы и требования, о них мы и поговорим далее.

Котельная в частном доме: обустройство помещения под газовый котел

Прежде чем рассматривать правила обустройства котельной, следует ознакомиться с типами котлов, которые будут в ней установлены. Так как от типа котла зависят определенные нормы и требования пожарной безопасности в данном помещении.

Самым популярным отопительным прибором является газовый котел. Среди его достоинств следует выделить легкость и простоту эксплуатации, доступную стоимость самого оборудования и топлива, которое в нем используется. Несмотря на это, установка этих котлов должна производиться в соответствии с особыми требованиями и нормами, так как малейшая ошибка может привести к взрыву.

Если в доме установлен газовый котел, мощность которого до тридцати киловатт, то котельную обустраивать не нужно. Установить такой котел можно на кухне или в прихожей, в зависимости от их размеров.

Установка газового котла на кухне возможна в этом случае:

при минимальном значении его площади не менее пятнадцати киловатт;
наличие окон площадью 30 см кв на 100 см кв;
принудительная вентиляция в виде форточек;
минимальная высота помещения 220 см;
наличие свободного прохода, размером 70 см;
наличие воздухозаборного отверстия, с помощью которого обеспечивается сгорание топлива в котле;
высокие показатели огнестойкости помещения, в том числе отделочных материалов, применяемых при его ремонте.

Также установка навесного котла возможна только в том случае, если кухонная стена выполнена из негорючих или негорючих материалов. Если планируется установка котла напольного типа, то под него должна быть уложена подложка в виде металлического листа или бетонного пола, он должен выступать за крайние части котла не менее чем на 100 мм со всех сторон.

Если стены дома выполнены из горючих материалов, например дерева, то перед установкой котла следует установить защитный экран, который защитит стены от возгорания.

Если мощность котла от тридцати до двухсот киловатт, то для его установки требуется отдельное помещение. Возможно устроить котельную в цокольном или цокольном этаже. При этом необходимо соблюдать следующие правила:

обеспечить естественное освещение;
за один час весь воздух в помещении должен обновляться не менее трех раз, то есть должна быть организована естественная или принудительная вентиляция;
обязательный выезд на улицу;
минимальная высота стены 250 см;
минимальный объем помещения, что касается кухни, составляет пятнадцать квадратных метров.

Оптимальный вариант — газовая котельная в частном доме, отдельного типа. Таким образом, удастся не только повысить комфортность его эксплуатации, но и снизить риск возгорания во всем доме. К отдельно стоящим котельным предъявляются следующие требования:

наличие обязательного фундамента под здание;
отсутствие подключения к дому;
после обустройства фундамента здания закладывается фундамент под установку котла;
котел устанавливается над полом на 150-200 мм;
для заливки пола используется бетонный раствор, в состав которого обязательно входит песок.

Для изготовления крыш и стен использовать только негорючие отделочные материалы. Что касается внутренней отделки, то для ее реализации чаще всего используют керамическую плитку. Кроме того, для отвода теплоносителя необходимо наличие канализационного стока в котельной. Кроме того, перед началом строительных работ необходимо разработать проект, согласованный с газовиками.

Котельная в частном доме: схема обустройства помещения под твердотопливный котел

Использование твердотопливных котлов очень популярно в тех регионах, где нет централизованного газоснабжения. Эти котлы работают на дровах, пеллетах, торфе и другом твердом топливе. Среди их достоинств следует отметить:

разнообразие топлива;
доступность и дешевизна топлива;
простота установки и эксплуатации;
меньше требований и норм по устройству котельной;
не взрывоопасный;
если планируется установка котла длительного горения, то это оборудование работает без участия человека до трех суток.

Несмотря на это твердотопливные котлы характеризуются меньшим КПД, чем газовые. Кроме того, они достаточно чувствительны к повышенной влажности, требуют постоянной загрузки топлива и очистки котла.

Предлагаем вам ознакомиться с основными правилами, согласно которым обустраивается котельная для твердотопливных котлов:

место, где будет установлен котел, должно быть легкодоступным, так как в него постоянно загружается топливо и чистится зольник;
минимальное расстояние между стеной и любой стороной котла 100 мм;
при установке котла у стен, отделанных горючими материалами, рекомендуется покрывать их металлическим листом, толщина которого 2,5 мм;
перед основанием топки также следует уложить материал в виде стального листа.

Обратите внимание, что лучше всего, если пол в помещении, в котором установлен котел, будет выполнен из бетона и облицован любым из негорючих материалов.

Обратите внимание, что к обустройству вентиляционной системы предъявляются особые требования:

на один киловатт мощности котельного оборудования необходимо организовать 80 кубических миллиметров окна;
отверстие дымохода котла по диаметру должно быть меньше диаметра дымохода;
дополнительно следует позаботиться о наличии специального отверстия, которое позволит проводить технические работы по обслуживанию дымохода;
дымоход должен иметь одинаковый диаметр по всей площади;
внутреннюю часть дымохода необходимо оштукатурить, чтобы дым не попадал в помещение;
кроме того, в помещении требуется система водоснабжения и канализации;
если для отопления дома используется уголь или дрова, то минимальная площадь котельной составляет восемь квадратных метров.

Если в качестве топлива для котла используется только уголь, в котельной должна быть скрытая электропроводка и специальные герметичные осветительные приборы, так как угольная пыль взрывоопасна.

Обратите внимание, что кроме правильно установленного дымохода в помещении должна быть естественная или принудительная вентиляция. Так как при каждой закладке топлива из котла в помещение попадают продукты его сгорания. Их накопление приведет к выделению угарного газа.

Котельные в частном доме фото: помещение для электрокотла

Электрокотел – один из самых безопасных котлов отопления. Кроме того, для его установки не требуется отдельного помещения, а достаточно любого свободного угла дома.

Среди достоинств электрических котлов выделим:

доступная стоимость самого устройства;
простота установки, не требующая привлечения специалистов;
экономия места, так как котлы этого типа компактны;
безопасность, так как в котле нет открытого огня;
нет необходимости устанавливать дымоход;
бесшумность и комфортная работа;
Безопасность окружающей среды.

Несмотря на это электрические котлы имеют определенные недостатки:

возможность получения удара током;
необходимость заземления;
высокая стоимость электроэнергии, используемой для отопления.

Использование таких котлов достаточно редко, так как затраты на электроэнергию слишком высоки. Такие котлы чаще всего используются в качестве дополнительных источников отопления.

Требования к котельной в частном доме

Предлагаем более подробно изучить требования к газовому котлу в частном доме:

1. Какой должна быть котельная.

если планируется оборудовать котельную в частном доме, то для нее необходимо выделить отдельное помещение или пристройку, установка газового котла в жилом помещении недопустима;
минимальная высота потолка в помещении 220 см;
размер котельной в частном доме рассчитывается исходя из четырех квадратных метров для установки одного котла;
стены комнаты должны быть оштукатурены; не используйте для их отделки легковоспламеняющиеся отделочные материалы;
минимальная ширина дверного проема 80 см;
Для десяти кубометров комнаты требуется тридцать сантиметров квадратных окон.

2. Наличие систем связи обязательно.

электрическая сеть должна характеризоваться наличием однофазного тока двадцать Ампер и напряжением 220 В, необходимо иметь заземление и устанавливать специальный автомат, защищающий сеть;
на каждом из котлов должен быть запорный узел;
кроме того, в котельную должна быть подведена вода, с помощью которой в дом подается горячая вода;
для обеспечения аварийного стока воды из системы должна быть оборудована канализационная система;
контролировать давление газа и воды в системе, которое должно соответствовать определенным нормам.

3. Система вентиляции в котельной.

если в доме предварительно организована вентиляция, то ее можно совместить с вентиляцией котельной;
для обустройства дымохода необходимо пробить два отверстия, расположенных непосредственно в стене;
для подачи воздуха достаточно проделать отверстие в стене или в двери и установить на него вентиляционную решетку;
для расчета вентиляции достаточно мощности котла, например 2 кВт умножить на 8 квадратных сантиметров, получается 16 квадратных сантиметров — это площадь минимального вентиляционного отверстия для котельной .

4. Дымоход и правила его установки.

любой из видов дымохода, устанавливаемого в котельной, должен быть газонепроницаемым, продукты сгорания топлива ни в коем случае не должны попадать в помещение;
отверстие для дымохода, которое находится на котле, должно быть меньшего диаметра, чем сам дымоход;
После установки котла к нему должен быть обеспечен свободный доступ со всех сторон.

Устройство котельной в частном доме: основные узлы оборудования

Проекты котельной для частного дома различаются по площади основного помещения, технологическим особенностям, однако котельная практически любая включает следующие компоненты:

котел для системы отопления — устройство, вырабатывающее тепло для обогрева дома, в котле имеется камера сгорания, в ней из топлива выделяется энергия, с помощью которой происходит нагрев теплоносителя и нагревание всего здания. с подогревом;
водогрейный бак в виде котла – выполняет функцию нагрева воды, применяется только в двухконтурных системах отопления, поэтому котел не только обогревает здание, но и выполняет функцию подачи горячей воды;
расширительный бак — способен компенсировать слишком высокое давление в системе, возникающее при сильном нагреве котла, жидкость нагревается и увеличивается в объеме при нагреве, при этом давление в системе повышается для предотвращения разрыва труб, расширения бак используется, в него поступают лишние воды, затем, в процессе его охлаждения, возвращаются под давлением;
для распределения теплоносителя в системе и обеспечения равномерного обогрева всех помещений необходимо наличие распределительного коллектора, кроме того, с помощью этого устройства можно регулировать температуру теплоносителя -перекачивающая жидкость, в составе данного устройства имеется циркуляционный насос, гребенка и сепаратор гидравлического типа;
дымоход – позволяет вывести продукты сгорания топлива из помещения, от правильной технологии монтажа котла зависит качество работы и эффективность самой системы отопления;
для защиты системы от перегрева необходимо наличие группы безопасности, включающей термостат и расширительный бачок;
для транспортировки теплоносителя в системе необходимо наличие трубопровода и запорной арматуры, помогающей перекрыть движение теплоносителя.

1. Обратите внимание, что котлов в одном помещении должно быть максимум два, не более.

2. Выбор дымохода, вытяжной системы и их особенностей напрямую зависит от типа котла, который будет установлен в котельной, поэтому перед обустройством самого помещения желательно уже приобрести котел.

3. Для изготовления стен котельной лучше всего использовать огнеупорный кирпич или бетон.

4. Для отделки пола применяют керамическую плитку, гипс или стальной лист.

5. Если между домом и котельной есть смежная дверь, ее следует сделать противопожарной.

6. Наличие свободного пространства вокруг котла обязательно, так как обеспечивает свободный доступ к оборудованию в случае ремонта.

Площадь котельной в частном доме зависит от мощности котла.

7 советов по оборудованию котельной в частном доме: требования и нормы

Наталья | 17. 03.2018 | Отопление | 19,165 просмотров | 2 комментария

Содержание статьи

Повезло тем, кто умеет подключаться к общей системе отопления и не знает лишних проблем. Если дом находится в районе, где нет центрального отопления, вам нужно будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и какое топливо на ней будет работать, зависит от очень многих факторов. Попробуем разобраться во всех нюансах и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к таким помещениям.

№1. Виды котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но тем не менее они предоставляют нам право выбора в вопросах типа котельной топливо, размер и расположение печи.

По типу размещения в частном доме котельная :

встроенная в дом . В этом случае все оборудование размещается в одной из комнат дома (обычно это кухня или коридор). По простоте и дешевизне обустройства это оптимальный вариант, но он сработает только в том случае, если вы планируете использовать маломощный компактный котел. При этом не рекомендуется использовать газовый котел с надувной горелкой из-за высокого шума, а оборудование, работающее на дизельном топливе, может доставить массу неудобств из-за резкого неприятного запаха;
в пристройке или в отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую котельную обкладывают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная примыкает к жилому помещению, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
отдельно стоящее здание . Все оборудование может быть полностью вынесено в отдельное небольшое здание, оборудованное по всем нормам и правилам. Он будет подключен к дому через теплотрассу. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют при использовании газового котла большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
блочно-модульная котельная . Все оборудование в этом случае размещается в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

В идеале нужно продумать расположение котельной на этапе проектирования дома . Если дом уже возведен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к оборудованию котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах Миг-Плюс занимается монтажом котельных: с 1997, специалистами компании введено в эксплуатацию более двухсот жилых и производственных объектов. Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию.

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, и проблемы отопления и ГВС можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — потребуется целый комплект оборудования, который может состоять из набора следующих элементов:

котел — сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла , чтобы обеспечить частный дом полной энергонезависимостью;
котел . Если используется одноконтурный котел, то для нагрева воды для ГВС придется использовать бойлер;
расширительный бачок . В этот бак будет поступать вода из системы отопления, если давление в нем повысится. Таким образом трубы и радиаторы защищены от прорыва;
аккумулятор тепла . Его не всегда устанавливают, несмотря на то, что это очень полезный элемент. Перегретый теплоноситель накапливает в этом баке «лишнее тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
распределительный коллектор . Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
циркуляционный насос . Необходим только в системах, где теплоноситель циркулирует принудительно;
дымоход . Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
охранно-контрольная группа — комплект приборов, контролирующих температуру и давление в котле и системе. Также сюда могут входить датчики, следящие за состоянием воздуха в котельной;
автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
трубы по которым вода от котла поступает к радиаторам;
фильтр Необходим для очистки воды перед поступлением в бойлер и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе вскоре оборудование может выйти из строя.

Нет необходимости использовать все эти элементы — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

Именно от того, какой тип котла будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают :

газовые , работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Лучший выбор для большинства частных домов;
твердотопливные (уголь, дрова, торф, брикеты) в плане эксплуатации более экономичны, но придется постоянно следить за системой и подбрасывать топливо;
мазут (дизель). Такие котлы обычно устанавливаются там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
электрические котлы самые безопасные, удобные и тихие, но и самые дорогие. Отапливать ими весь дом накладно, но как резервный источник тепла они годятся.

По способу установки котлы бывают:

настенные;
для улицы.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и др. В таком исполнении выпускаются котлы до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели часто более чувствительны к водным условиям. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что необходимо учитывать множество параметров. Чтобы примерно понять, какой мощности потребуется оборудование, можно воспользоваться правилом, согласно которому на каждые 10 квадратных метров дома нужен 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то к мощности добавляют еще 10%. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

Номер 4. Котельная в частном доме: требования безопасности

То, что котельная является объектом повышенной опасности, в пояснении не нуждается. Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме :

Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
при установке котла на пол необходима бетонная стяжка, также пол можно покрыть листом металла;
при установке настенного котла участок стены должен быть облицован плиткой или покрыт листом металла;
В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
Вокруг котла должно быть оставлено достаточно места, чтобы к нему был легкий доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сделать компоновка котла и других элементов;
дверь, ведущая из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигают такие нормативные акты, как СНиП на котельные II-35 -67, Свод правил проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Неправильная установка и эксплуатация газовых котлов может привести к пожару или даже взрыву

При установке газового котла необходимо учитывать следующие особенности:

помещение, в котором будет располагаться все оборудование, должно находиться на не менее 6 м на участке ² ;
высота помещения не менее 2,5 м;
объем помещения — 15 м ³ и более;
Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;
минимальный размер оконного проема 0,03 м ² /1м ³ помещения;
наличие подиума для напольного котла высотой не менее 5 см;
1 м свободного пространства должно оставаться перед котлом ² , между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
принудительная вентиляция и канализация;
ширина дверного проема не менее 80 см, дверь открывается наружу;
для котлов мощностью более 350 кВт необходимо строительство отдельного здания;
если котельная находится в пристройке, то необходимо, чтобы она была у глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не означает, что необходимо выполнять все общие требования.

Котлы с твердотопливным котлом

При этом необходимо учитывать следующие требования:

расстояние от котла до ближайших стен и предметов от 10 см;
на каждый 1 кВт мощности необходимо предусмотреть 8 см ² оконный проем;
дымоход по всей длине должен иметь одинаковый диаметр и как можно меньше поворотов;
внутреннюю поверхность дымохода можно оштукатурить, но это не обязательно;
в дымоходе должно быть специальное отверстие для его обслуживания;
для котлов, работающих на угле или дровах, площадь котла должна быть не менее 8 м ² ;
при использовании угольного котла скрытой проводки, так как угольная пыль взрывоопасна;
пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
Стены из недостаточно пожаробезопасных материалов обшиваются листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

в котельной, а лучше вне ее, необходимо разместить металлический толстостенный бак объемом не менее 1,5 м ³ . Из него топливо будет поступать в бак котла. Доступ к резервуару должен быть свободным;
Расстояние от горелки котла до противоположной стены должно быть не менее 1 м.

Котельная с электрокотлом

Электрокотел Топливо не сжигает, не шумит и не пахнет. Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№ 5. Требования к дымоходу котельной

Продукты сгорания газового, жидкотопливного и твердотопливного котла должны быть отведены за пределы котельной с помощью дымохода. При проектировании и обустройстве учитывайте следующие нюансы:

дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
В качестве материала дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
независимо от материала должно быть предусмотрено отверстие для ревизии и очистки;
если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
Рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

№ 6. Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

Вентиляция котельной может быть совмещена с общедомовой приточной вентиляцией;
необходимо обеспечить 3-кратный воздухообмен за 1 час, т. е. если объем котельной 15 м ³ , то за час в нее должно поступать 45 м ³ воздуха. Необходимо поддерживать процесс горения, часть его необходима для волочения;
для организации естественной приточной вентиляции в стене напротив котла делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
если котельная представляет собой отдельное помещение, то вентиляцию можно организовать за счет наличия жалюзи внизу входной двери. На 1 кВт мощности котла предусматриваю 8 см ² вентиляционная площадь;
при использовании общедомовой вентиляции размер отверстий рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см ² отверстий;
принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе, чтобы не произошло воспламенение.

Номер 7. Модульные котельные

Если в доме не удается найти подходящее помещение для котельной, пристройка выглядит неэстетично, а построить отдельное здание нет возможности, можно использовать специальную модульную котельную номера. Они производятся в готовом виде, имеют весь набор необходимых элементов, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлическую емкость длиной не более 2,5 м. Стены в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для обогрева помещений объемом до 1300 м ³ (при высоте потолков 2,7 м это около 480 м ² ) В зависимости от того, какой тип котла используется, в качестве топлива используется дизель, уголь, дрова и т.д.

Трехслойная металлическая труба с утеплителем ведет от модульной котельной к дому.
