Вентиляция подвала частного дома: как сделать естественную и принудительную вытяжку своими руками, схема фото и видео

Содержание

Большинство частных домов оборудовано подвалами, в которых обеспечивается хранение сельскохозяйственной продукции и домашней консервации. В погребах организовываются домашние мастерские, тренажерные залы, складские помещения или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно с помощью вентиляции обеспечивать поступление свежего воздуха в подвал. Это позволит создать благоприятную влажность и температурный режим помещения, не допустить появления сырости, сокращающей сроки хранения домашних запасов и постепенно разрушающей основание здания. Остановимся детально на вопросах создания надёжной вентиляции подвального помещения, методике расчёта и особенностях установки.

Почему необходима система вентиляции в подвале

Многие, к сожалению, ошибочно недооценивают необходимость вентиляции подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

В подвале с хорошей вентиляцией не возникает проблем с хранением продуктов

Пренебрежительное отношение к вопросам вентилирования и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности подвала развивается плесень и грибок.

Результат отсутствия вентиляции — образование плесени

Оснащение подвального помещения системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций осуществляется на проектной стадии. Многие обращали внимание на приточные магистрали и отдушины, оборудованные в фундаменте здания.

Воздух в подвал поступает через входные трубы и отдушины, закрытые решётками

Через эти каналы в цокольной части поступает внешний воздух. Однако, если существуют проблемы с вентиляцией, можно обеспечить перемещение воздушных потоков путём правильной установки вентиляционных устройств в существующем помещении.

Вентиляция подвала избавит владельцев жилья от повышенной концентрации влаги, предотвратит образование плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое сохранит привлекательность и тепло на протяжении долгих лет.

Вентиляционная система представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчёт и устройство

Устройство вентиляционных коммуникаций осуществляется на основании проекта и предварительно выполненных расчётов. Для обеспечения циркуляции воздуха необходимо ответственно подойти к выполнению расчётов.

Подбирая диаметр воздушных магистралей, предназначенных для подачи и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв. см воздушной магистрали способны обеспечить воздухообмен в помещении погреба на площади 1 кв. метр.

Например, для вентиляции подвального помещения площадью 12 кв. метров необходимо использовать воздушную магистраль диаметром 300 кв. см. Зная формулу определение площади окружности S = πR², легко рассчитать радиус вентиляционного канала. Для рассматриваемого случая значение составляет 9,8 см. Округлив значение, получим диаметр магистрали, равный 20 см. В случае применения труб, имеющих прямоугольное сечение, руководствуйтесь значением площади, полученным расчётным путём. Предложенная методика расчёта позволяет ориентировочно определить размеры воздуховодов без учёта интенсивности циркуляции.

Для эффективного проветривания подвала находящийся в помещении воздух хотя бы 2 раза на протяжении часа должен замещаться свежими воздушными массами. Подбор производительности принудительной системы вентиляции осуществляется путём умножения объёма подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем обновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Перемножив площадь подвала на высоту, получим объём. Его величина составит 100 куб. метров. При необходимости двукратного на протяжении часа замещения воздуха, следует умножить объем помещения на коэффициент кратности. Получим: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой производительности принудительной подачи воздуха.

Вентиляционные сети, в зависимости от типа системы воздухообмена, могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Применение стандартных пластиковых элементов позволяет избежать коррозии и снизить расходы по устройству вентиляции

Для обеспечения притока воздуха к подвальному помещению здания применяются следующее виды вентиляции:

    Естественная система воздухообмена. Принцип циркуляции воздушных масс основан на разности перепада температуры внутри помещения и с внешней стороны подвала. Конструкция достаточно проста — включает приточную трубу и вытяжную магистраль. Классический вид циркуляции происходит путём заполнения подвального пространства холодным воздух с одновременным выходом наружу нагретых воздушных масс.

Естественная вентиляция воздуха в подвале

Система принудительного воздухообмена оснащена автоматикой и включает дополнительное оборудование

Своими силами при небольших затратах несложно смонтировать систему элементарной естественной циркуляции, а также систему принудительного воздухообмена.

Далее, более детально остановимся на особенностях устройства вентиляционных систем.

Особенности естественной циркуляции воздуха

Естественное поступление воздуха в подвал происходит благодаря разнице внутренней и внешней температуры, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы по приточной магистрали поступает в подвал и вытесняет по вытяжному воздуховоду затхлый и влажный воздух из помещения.

Для обеспечения тяги следует обеспечить максимальный перепад между магистралями

Положительные моменты системы естественной циркуляции — незначительные затраты, связанные с установкой, и простота конструкции.

Главными элементами системы естественной циркуляционной являются:

    Приточная магистраль, оснащённая на входе защитной сеткой, и предназначенная для поступления свежего воздуха.

Входная магистраль обеспечивает приток воздуха

Труба вытяжки собирается из унифицированных элементов

Продух с решеткой способствует воздухообмену в подвале и защищает помещение от грызунов

Несмотря на простоту системы, основные недостатки — слабая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусматривается на стадии проектирования. По результатам расчётов определяется пропускная способность магистралей, учитывающая объём подвального помещения. Организация приточно-вытяжной вентиляции не нуждается в специальных инженерных знаниях. Главное, обеспечить противоположное расположение магистралей, правильно выполнить разметку, соответствующую диаметру.

Вытяжной короб следует располагать в потолочной части помещения с возвышением магистрали не менее 0,6 метра относительно верхней точки здания. Входящая в подвал приточная магистраль вводится с противоположной зоны помещения на расстоянии 0,2–0,4 м от основания. Оптимальные условия для естественного воздухообмена обеспечивает применение магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Действие принудительной системы вентиляции основано на передвижении воздушных масс с использованием вентиляторов. Устройство принудительной подачи может комплектоваться фильтровальными элементами, устройствами нагрева и регулировки температуры в зависимости от степени оснащённости системы и требований заказчика.

Главные элементы системы принудительного вентилирования:

  1. Воздушные магистрали, по которым осуществляется передвижение потоков воздуха.
  2. Нагнетательная установка, обеспечивающая интенсивность обмена воздушных масс.
  3. Устройство обеспечения комфортной температуры, предназначенное для кондиционирования помещения подвала.
  4. Каналы вентилирования, осуществляющие процесс воздухообмена.
  5. Заборники воздуха, необходимые для обеспечения воздушной циркуляции.
  6. Диффузоры, объединяющее воздушные магистрали различного сечения.
  7. Тройники, используемые при необходимости объединения воздушных потоков.

Система принудительной вентиляции обладает следующими достоинствами:

  • возможностью автономной работы, независимо от природных факторов;
  • наличием автоматики, осуществляющей регулировку воздушных потоков и температурный режим;
  • возможностью установки в помещениях увеличенной площади.

Повышенные затраты, связанные с приобретением оборудования и установкой, а также сложность осуществления монтажных операций затрудняют массовое использование устройства принудительной подачи воздуха.

Установку оборудования принудительной вентиляции осуществляйте согласно предварительно разработанной схеме. Обязательно выполняйте расчёт, определяющий интенсивность воздухообмена и цикличность работы системы.

Оборудуя помещение подвала устройством принудительного вентилирования, учитывайте комплекс факторов, связанный с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

Вентилятор, установленный на вытяжной трубе, повышает интенсивность воздухообмена

Изучив литературные источники, основываясь на рекомендациях специалистов, несложно самостоятельно разработать компоновочную схему и выполнить расчёты. Это позволит обеспечить экономию финансовых ресурсов и самостоятельно, более детально, изучить конструктивные особенности принудительной вентиляции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

  1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
  2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие — расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

    Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

Использование стандартных элементов ускорит монтаж

Использование специального приспособления облегчает работу

Приточный канал обеспечивает поступление воздуха

Утеплив трубы, можно уменьшить вероятность образования конденсата

Установка колпака защитит магистраль от осадков

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видеоролике представлен простой вариант естественной вентиляции погреба, изготовленный своими руками.

Несложно своими силами обеспечить эффективную вентиляцию подвального помещения. Важно тщательно продумать технические особенности системы вентилирования и, обладая небольшими строительными навыками, надёжно выполнить монтаж элементов. Самостоятельный монтаж устройства воздухообмена позволит обеспечить комфортную влажность воздуха в помещение подвала, а также сэкономить финансовые ресурсы. Разработав чёткий план действий, приступайте к оснащению подвала частного дома устройством вентиляции.

Источник Источник https://aqua-rmnt.com/ventilyaciya/ventilyaciya-podvala-chastnogo-doma-ustrojstvo-i-montazh.html

какая лучше, как сделать совмещение

Главная » Техника

При строительстве частного дома следует обдумать множество проблем. Одной из них может стать вентиляция в ванной комнате в частном доме, установка которой должна соответствовать всем нормам, иначе уже очень скоро можно увидеть черную плесень или испорченный сыростью ремонт. Ванная является самым влажным местом в доме, ведь при принятии душа образуется огромное количество горячего пара, который впоследствии оседает на стенах, потолке и мебели ванной комнаты.

Нормально работающая вентиляция должна стать главной заботой при проектировке дома и ремонте в помещение. Ведь влага не только портит ремонт в помещение, но и способствует образованию опасной для человеческого организма плесени, от которой очень сложно избавиться.

В частном доме может быть установлена принудительная или естественная вентиляционная система.

Попробуем разобраться в преимуществах каждой из систем и сделать выбор в зависимости от конкретных условий помещения и дома и целом.

Содержание

  1. Естественная вентиляция
  2. Монтаж естественной вентиляции в ванной собственного дома
  3. Принудительная вентиляция
  4. Как сделать вентиляцию эффективной (видео)
  5. Монтаж принудительной вентиляции
  6. Выбор вентилятора для ванной комнаты

Естественная вентиляция

Тип вентиляции чаще всего определяется еще в процессе создания проектной документации дома.

Чтобы это сделать во всех помещения дома, в той числе и ванной, предусматриваются вентиляционные каналы. Все каналы выкладываются кирпичом или при помощи специальных труб и выводятся на чердак.

Если вы планируете сделать естественную вентиляцию в ванной, необходимо выполнять несколько простых правил:

  • Для естественной вентиляции в ванной следует делать только вертикальный воздуховод. При этом не стоит объединять его с воздуховодом другого помещения, лучше всего использовать для каждого отдельный.
  • Можно объединять вытяжки, которые идут из ванной и туалета, но только в том случае, если они расположены на одном этаже. К тому же можно объединить вытяжки из разных помещений уже на чердаке, но только в случае если помещения находятся на одной стороне дома.
  • Естественные вытяжки создают небольшой напор воздуха. Поэтому при изготовлении поверхности воздуховодов для ванной комнаты следует использовать гладкие материалы и стараться избегать различных выступов и большого количества поворотов. В случае если не получается создать воздуховод без изгибов, делать его следует как можно более плавным.
  • Для одноэтажного здания можно изготовить вытяжку в потолке ванной комнаты. Таким образом, воздух будет выводиться сразу на крышу через чердак.

Монтаж естественной вентиляции в ванной собственного дома

Вентиляционная система в частном доме должна отвечать всем пунктам противопожарных, санитарных и архитектурных требований. Поэтому при проектировке важно выбирать правильные материалы и конструкционные элементы.

Естественная вентиляция выполняется через проемы окон и дверей и вентиляционные каналы.

Выводной канал вентиляции следует делать на 5–6 метров выше крыши дома. Такая высота позволяет создать необходимый перепад давления, благодаря которому и происходит естественное вентилирование помещения. Особое внимание следует обратить на сечение канала. Его размер должен составлять не менее 10х10 см. Если говорить о его форме, то лучше выбирать круглую, чтобы снизить сопротивление воздуха и повысить тягу.

Самый простой способ монтажа вентиляционного канала – это шахта в стене. Необходимо обратить внимание на то, что наличие в такой шахте неровностей или сложных изгибов значительно снижает тягу и может вообще сделать естественную вентиляцию практически неэффективной. Кроме того, канал должен быть расположен таким образом, чтобы имелась возможность периодической чистки.

Для того чтобы надежно защитить вентиляционную систему от атмосферных осадков, на вытяжной канал можно установить зонт или дефлектор.

Никто не будет спорить о том, насколько сильно нужна качественная вентиляция для защиты ванной от гнили и плесневого грибка. Поэтому следует тщательно рассчитать, сможет ли естественная вентиляция справиться со своей задачей.

Для расчета следует определить такие параметры:

  • сечение воздуховода;
  • потери давления при трении и местном сопротивление.

Если результат будет неудовлетворительным, следует задуматься об установке принудительной вентиляционной системы.

После монтажа вентиляции в ванной необходимо проверить ее работу. Для этого следует поднести к вентиляционному отверстию горящую спичку и проследить, будет ли в него втягиваться огонь. Если да, то система работает исправно.

Принудительная вентиляция

В некоторых случаях естественная вентиляция не может решить все проблемы. В таком случае потребуется установка принудительной вентиляции в ванной своего дома.

Такая необходимость может возникнуть в нескольких случаях:

  • в ванной комнате изначально была установлена естественная вентиляция, однако она вышла из строя и ее ремонт невозможен или нецелесообразен;
  • малая эффективность вытяжки на естественной тяге;
  • использование помещения ванной еще и в качестве сауны.

Принудительная вентиляция представляет собой электрический вентилятор, который вмонтирован в систему воздуховода. Такие вентиляторы могут иметь различную мощность, размер и форму, однако у всех схожий принцип работы. Вентиляционная система работает при помощи специальных устройств, которые создают вытяжку и обеспечивают приток воздуха в помещение.

В некоторых случаях рационально будет совмещать принудительную и естественную систему вентиляции.

Чаще всего такое решение используют в домах старой постройки, чтобы не тратить деньги на реконструкцию вентиляции.

Как сделать вентиляцию эффективной (видео)

Монтаж принудительной вентиляции

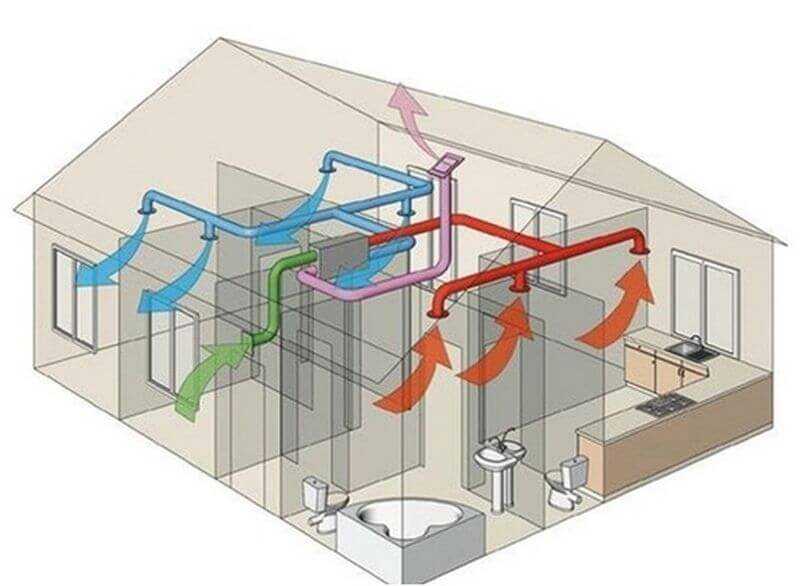

Схема вентиляции представляет собой магистральный воздуховод с подключенными к нему ответвлениями из разных помещений для забора воздуха. Такая схема применяется практически для любых коммуникаций, к примеру, отопления или электропроводки.

Подключение вентиляции в ванной комнате частного дома начинается с монтажа вентилятора, который необходимо установить как можно ближе к вытяжному отверстию. В качестве такого отверстия может использоваться специальное отверстие с выходом на улицу или отдушина. Для того чтобы через вытяжное отверстие воздух не проникал в помещение, следует установить перед вентилятором обратный клапан.

  • Теперь можно приступить к установке и креплению воздуховодов. Для соединения отдельных участков труб лучше всего использовать силикон или другой герметик.
  • Собираем магистральный канал, устанавливаем на нем тройники и обратные клапаны. Закрепляем все элементы и устанавливаем воздуховоды. Воздухозаборники устанавливаются в последнюю очередь, когда  уже смонтирован подвесной потолок.
  • Для того чтобы избежать сквозняков, следует хорошо герметизировать выходное отверстие, которое обеспечивает вывод воздуха из ванной комнаты. Это нужно учитывать и для ванны, расположенной в квартире, и тем более для частного дома.
  • Перед тем как устанавливать подвесной потолок, следует тщательно проверить работу вентиляционной системы. Ведь когда вы полностью зашьете потолок, доступ к вентиляционной системе будет невозможен.
  • На случай поломки системы рекомендуется установить под вытяжным вентилятором ревизионный лук или организовать доступ к оборудованию иным способом.

Выбор вентилятора для ванной комнаты

Если рассмотреть все параметры хорошей вентиляции в ванной комнате частного дома, то одним из них является качественный вентилятор.

  • Чтобы выбрать именно такой, необходимо покупать только безопасные электрические приборы, которые предназначены для работы во влажных средах.
  • Кроме того, обратите внимание на сертификаты качества и прочие документы, подтверждающие качество прибора. Очень важно, чтобы класс защиты указывался не менее IP 34. Не покупайте дорогие приборы. Даже самый простой отечественный вентилятор способен прослужить минимум 5 лет. Отдавайте предпочтение компактным моделям, которые встраиваются в стену.
  • Чтобы система работа правильно и отвечала всем требованиям, необходимо установить правильный вид вентиляции. В большинстве случаев достаточно смонтировать естественную вентиляционную систему, которая хорошо справляется со своей задачей в маленьких домах. Однако, если такая вентиляция выходит из строя, вытяжка на естественной тяге малоэффективна или в ванной дополнительно устанавливается сауна, без качественной принудительной вентиляции не обойтись.

Для оптимальной вентиляции в большом доме лучше всего сделать ее автоматической. Интересным будет материал о бесшумных вентиляторах для ванн.

Такую систему следует оснастить специальными датчиками, которые следят за влажностью и свежестью воздуха.

0 Вентиляция в ванной комнате

Понравилась статья? Поделиться с друзьями:

Вентиляция и качество воздуха в помещении в домах в Новой Калифорнии

Версия этой статьи опубликована в весеннем выпуске журнала Home Energy Magazine за 2019 год.

ПОДЕЛИТЬСЯ

Нажмите здесь, чтобы прочитать больше статей о качестве воздуха в помещении

Начиная с середины 2000-х годов, Калифорнийская энергетическая комиссия финансировала несколько исследований (например, Price, et al., 2007, и Offermann, 2009), которые направлена ​​на оценку потенциального воздействия на качество воздуха в помещении (IAQ), связанного с герметичностью оболочки, и возможности смягчения этого воздействия за счет использования систем механической вентиляции.

Эти исследования показали (1), что большинство домохозяйств в новых калифорнийских домах сообщили, что в некоторые сезоны не открывали регулярно окна для проветривания, и существенное меньшинство домохозяйств сообщило, что не использует окна для проветривания в любое время года; (2) фактическая измеренная скорость вентиляции во многих домах была ниже целевого минимального уровня; и (3) что средняя измеренная концентрация формальдегида в исследуемых домах в 4 раза превышала референтный уровень хронического воздействия, установленный Калифорнийским управлением по оценке опасности для здоровья окружающей среды.


Измерение расхода вытяжного воздуха.


Вытяжная вентиляция.

Чтобы решить эти проблемы, строительные нормы и правила штата (Раздел 24) требуют механической вентиляции в новых домах с 2008 года с использованием версии стандарта ASHRAE Standard 62.2 для Калифорнии. Сюда входят требования к вытяжке из кухонь, ванных комнат и прачечных, а также к общедомовой вентиляции.

С 2016 по 2018 год Национальная лаборатория Лоуренса в Беркли и партнеры провели полевое исследование «Здоровые и эффективные новые газовые дома» (HENGH), чтобы оценить, соответствует ли установленное вентиляционное оборудование требованиям кодекса, и измерить основные загрязняющие вещества в домах, построенных в соответствии с этим стандартом, чтобы определить если требования к вентиляции обеспечивают приемлемый уровень качества воздуха в помещении. Среди партнеров были Институт газовых технологий (GTI), Тихоокеанская газовая и электрическая компания (PG&E) и Газовая компания Южной Калифорнии (SoCalGas). Исследование также включало оценку последствий требований к воздухонепроницаемости оболочки для энергии и качества воздуха в помещении, а также подходы к требованиям к механической вентиляции. Результаты полного исследования можно найти в Chan, et al. (2018). В данной статье основное внимание уделяется результатам полевых измерений.

Измерения

Полевое исследование охарактеризовало 70 домов, построенных в период с 2011 по 2017 год. Во всех домах был как минимум один газовый прибор (плита, печь или водонагреватель). Сорок восемь домов были расположены в PG&E и 22 дома на территориях обслуживания SoCalGas. Каждый дом находился под наблюдением в течение примерно одной недели, когда работала центральная механическая система вентиляции, а жильцы обязались не оставлять окна открытыми для проветривания.

Измерения загрязняющих веществ включали определение мелких твердых частиц с временным разрешением (PM2,5) внутри и вне помещений; и формальдегид, диоксид азота (NO) и CO 2 в помещении. Отбор проб с временным разрешением дает нам показания концентрации частиц каждую минуту, в отличие от отбора проб с интегрированием по времени, когда частицы суммируются в течение длительного периода времени — обычно путем сбора пробы на фильтре в течение нескольких дней.

Интегрированные по времени измерения были проведены для формальдегида, NO 2 и оксидов азота (NO X ) внутри и снаружи помещений во всех домах. На варочной панели, вытяжке и других вытяжных вентиляторах, а также в системе отопления и охлаждения были установлены устройства контроля активности. Устройства для измерения качества воздуха в помещении, использованные в этом исследовании, перечислены в Таблице 1. Кроме того, полевая группа контролировала использование оборудования жильцами, например, измеряя температуру на варочной панели и устанавливая небольшие крыльчатые анемометры для контроля потока воздуха от вентилятора. Участники также вели ежедневные журналы действий, которые могли повлиять на качество воздуха в помещении.

Таблица 1. Приборы для измерения качества воздуха в помещении

Параметры

Измерительное устройство

Отбор проб
Местоположение

Выборка
Разрешение

ПМ 2,5

МетУан ES-642

Открытый

1 минута

MetOne BT-645

Внутренний (центральный)

1 минута

СО 2 , T, правая сторона

Extech SD-800

Внутренняя (центральная,
главная и другие спальни)

1 минута

2

Aeroqual NO 2 Монитор

Внутренний (центральный)

1 минута

Пассивные пробоотборники Ogawa

Наружный,
Внутренний (центральный)

1 неделя

Формальдегид

GrayWolf (Shinyei) FM-801

Внутренний (центральный,
главная спальня)

30 минут

Пассивный SKC UMEx-100 Наружная, Внутренняя
(центральная, главная спальня)

1 неделя

Т, правая Начало HOBO U23 Pro v2 Наружная, внутренняя (главная и другие спальни)  1 минута
Начало HOBO UX100-011 Внутренний (центральный)

1 минута

В каждом доме были проведены диагностические испытания герметичности оболочки и воздуховода, а также замеры расхода воздуха в вентиляционных системах. Самым сложным измерением было измерение расхода воздуха в системе подачи. Поскольку приточный воздуховод заканчивался в центральной системе принудительной вентиляции, необходимо было измерять потоки воздуха либо с помощью устройств типа трубки Пито, вставленных в воздуховоды, доступ к которым был очень затруднен и которые имели недостаточную прямую длину для удовлетворения каких-либо разумных требований к точности, либо с помощью измерение расхода воздуха на внешних воздухозаборниках, доступ к которым также был очень затруднен. В будущем системы приточного воздуха необходимо проектировать и устанавливать таким образом, чтобы их воздушные потоки можно было обоснованно проверять.

Результаты

Дома были типичными для новой калифорнийской постройки: площадь большинства домов составляла 2 000–3 500 квадратных футов, с двумя-тремя с половиной ванными комнатами и от трех до пяти спален. Там были одноэтажные и двухэтажные дома с уединенным трехэтажным домом. На момент мониторинга большинству домов было от одного до трех лет. В среднем на каждые 1000 квадратных футов приходилось по одному жильцу.

У большинства домов была утечка оболочки между 3 ACH 50 и 6 ACH 50 , со средним значением около 4,5 ACH 50 . Только четыре дома имели утечку оболочки менее 3 ACH 50 , уровень, необходимый для соблюдения Международного кодекса энергосбережения 2018 года (ICC 2018).

Различные подходы к механической вентиляции представлены на рис. 1 в разбивке по типу вентиляционной системы, режиму работы и расположению вытяжного или приточного вентилятора (при наличии). В 64 из 70 домов была вытяжная вентиляция; остальные 6 имели приточную вентиляцию. Из шести приточных систем четыре использовали приточный вентилятор, соединенный с центральной системой воздуховодов, а две другие полагались на работу центрального вентилятора системы принудительной вентиляции. Эти две системы были подключены к программируемому термостату, но функция вентиляции не была запрограммирована ни в одном из домов. В результате эти два дома были протестированы с вытяжным вентилятором в прачечной, работающим непрерывно в течение однонедельного периода мониторинга, чтобы обеспечить механическую вентиляцию со скоростью, которая соответствовала минимальным требованиям кодекса или превышала их.

Тип системы механической вентиляции всего дома и расположение вентилятора (N=70)


Рисунок 1. В 64 из 70 домов была вытяжная вентиляция; остальные 6 имели приточную вентиляцию.

В трех домах был один вытяжной вентилятор, расположенный удаленно на чердаке и подключенный ко всем ванным комнатам; при правильной установке и настройке на непрерывную работу эта конфигурация удовлетворяет требованиям как к вытяжке из ванной комнаты, так и к вентиляции всего дома. В этих домах не было выключателя внутри дома, который жильцы могли использовать для включения или выключения вентилятора. Во всех трех случаях выездная группа наблюдала проблемы с установкой. В одном из домов с крыши оторвалась вытяжная вентиляция. В двух других домах вытяжной вентилятор не был подключен к сети. В одном из этих двух домов вытяжной вентилятор не работал, и его пришлось заменить. Участники исследования связались со строителем, и во всех трех случаях ремонт произошел до недельного мониторинга.

Во всех случаях, кроме двух, общедомовая вентиляция превышала минимальные требования, а установленный воздушный поток в среднем был на 50 % выше минимального (как показано на рис. 2). Это похоже на результаты Stratton, Walker и Wray (2012) для предыдущих испытаний новых (построенных в 2010–2011 годах) домов в Калифорнии. В первую очередь это связано с тем, что системы вентиляции не проектируются и не устанавливаются для работы при минимальной скорости потока. Производители вентиляционного оборудования предлагают фиксированные скорости потока, и, по-видимому, во многих домах установлен размер, превышающий установленный минимум. Казалось бы, это самый простой и наименее опасный подход.

Сравнение измерения расхода вентилятора для вентиляции всего дома (N=56, только вытяжка) и минимального расхода согласно Разделу 24


Рисунок 2. Во всех случаях, кроме двух, общедомовая вентиляция превышала минимальные требования.

Важный вывод исследования заключается в том, что на момент прибытия полевых групп общеквартирные механические системы вентиляции работали только в одной четверти домов (рис. 3). Наиболее распространенные причины того, что системы не работали, заключались в том, что жильцы не знали о существовании системы или в том, что они не понимали переключатель управления механической системой вентиляции всего дома, который обычно не имел маркировки. Полевые бригады также обнаружили, что программируемые элементы управления не всегда устанавливались правильно: в половине домов с такими контроллерами вентиляторы не работали. В двух домах, где термостат был контроллером, вентилятор был выключен в обоих случаях. И Раздел 24, и стандарт ASHRAE 62.2 требуют, чтобы контроллер общедомовой системы вентиляции имел идентификационную и информативную этикетку. Руководство ASHRAE 24 предоставляет следующий пример языка для маркировки:

Ручные переключатели, связанные с системой вентиляции всего здания, должны иметь четкую маркировку, например: «Это управляет системой вентиляции дома. Оставьте включенным, за исключением сильного загрязнения окружающей среды». Кроме того, жильцам должны быть предоставлены инструкции по эксплуатации и процедурам технического обслуживания.
Типы контроллеров системы вентиляции всего дома и маркировка (N=70)


Рисунок 3. Наиболее распространенными причинами того, что системы не работали, было то, что жильцы не знали о существовании системы или не понимали элементов управления.

В Руководстве по соблюдению требований для жилых помещений Title 24 также предлагаются рекомендуемые формулировки маркировки, такие как «Управление вентиляцией», «Действовать, когда дом используется» или «Держать, за исключением случаев, когда срок действия истекает более 7 дней». Он также рекомендует использовать более подробную маркировку для систем прерывистого режима, чтобы предоставить жильцам основную информацию о том, как управлять таймером. Однако в Заголовке 24 не содержится никаких конкретных формулировок. Формулировка этикетки общедомовой системы вентиляции, как и выбор установщика системы, оказывает непосредственное влияние на понимание участников исследования. Например, в трех домах с расплывчатым и трудно интерпретируемым сообщением «Непрерывная работа» все три системы были отключены, однако из 12 домов с меткой, идентифицирующей контрольный выключатель, 7 работали. Улучшение требований к маркировке должно быть приоритетом не только в Калифорнии, но и в любом доме с механической вентиляцией.

Кухонное вентиляционное оборудование во многих домах соответствует большинству, но не всем требованиям Раздела 24: перемещение ≥ 100 CFM в условиях сертифицированного уровня шума ≤ 3 сона. В то время как в большинстве домов были вытяжные вытяжки или микроволновые вытяжные вентиляторы (OTR), которые соответствовали требованиям минимального воздушного потока 100 кубических футов в минуту, многие вытяжки и большинство OTR работали только на средней или высокой скорости, которая, вероятно, быть громче 3 сонов. Некоторые OTR не соответствовали требованиям к воздушному потоку даже при максимальной скорости. Важное предостережение в связи с этим выводом заключается в том, что воздушные потоки OTR могут быть смещены вниз из-за метода измерения, который требует заклеивания лентой воздухозаборников, предусмотренных в передней верхней части некоторых OTR.


Измерение расхода приточного воздуха.

Большинство вытяжных вентиляторов для ванных комнат удовлетворяют требованиям минимального расхода воздуха 50 кубических футов в минуту для вентиляторов с прерывистым режимом работы. Около 90% вентиляторов для ванных комнат соответствовали этому требованию. Полевая группа заметила, что примерно в двух третях домов главный вытяжной вентилятор в главной ванной комнате имеет регулятор влажности. Наиболее распространенной настройкой была относительная влажность 80% для 20-минутного времени работы.

Мы оценили общий коэффициент воздухообмена в помещении, используя эти измеренные потоки воздуха механической системы и их соответствующее время работы вместе с оценкой естественной инфильтрации (используя расширенную модель ASHRAE 9). 0255 Справочник по основам ). Типичная скорость воздухообмена для этих домов составляла около 0,35 ACH, при этом большинство значений составляло от 0,20 до 0,61 ACH. Эти скорости воздухообмена были выше, чем те, которые были измерены Offermann (2009) (California New Home Study или CNHS) до того, как механическая вентиляция потребовалась в соответствии со строительными нормами Раздела 24 2008 года. Офферманн сообщил, что медиана скорости воздухообмена составляет 0,26 ACH для 107 домов, измеренных в течение одного дня мониторинга, и 0,24 ACH для 21 дома, измеренных за двухнедельный период.

Поскольку PM 2,5 является одним из наиболее важных загрязняющих веществ, представляющих интерес с точки зрения здоровья, мы определили тип воздушного фильтра, используемого в центральных системах принудительной вентиляции. Почти все фильтры (96%) имели рейтинг MERV 8 или выше, а 30% имели рейтинг MERV 11 или выше. Это обеспечивает разумный уровень фильтрации, но фильтры эффективны только в том случае, если работает центральная система принудительной вентиляции. В межсезонье с небольшим обогревом или охлаждением или без них эти фильтры не будут удалять какие-либо частицы.

Сравнение внутреннего формальдегида, NO 2 и PM 2.5 от HENGH с CNHS показывает, что уровни загрязняющих веществ ниже в недавно построенных домах с механической вентиляцией (рис. 4).

Сравнение средних концентраций внутри помещений, измеренных HENGH, и результатов предыдущего исследования


Рисунок 4. Сравнение содержания формальдегида, NO2 и PM2,5 в помещениях с Калифорнийским исследованием новых домов показывает, что уровни загрязняющих веществ ниже в недавно построенных домах.

Калифорнийские правила по ограничению выбросов формальдегида из композитных изделий из дерева в сочетании с повышенным воздухообменом, по-видимому, значительно снизили его концентрацию в новых домах; среднее значение в исследовании HENGH составляет около 20 частей на миллиард, или примерно на 45% ниже, чем среднее значение в домах CNHS до 2008 года. Уровни формальдегида в обоих исследованиях были выше, чем в Калифорнии, но ниже, чем в других международных рекомендациях.

Концентрации NO 2 внутри помещений были немного выше для HENGH, чем те, о которых сообщалось в CNHS (6,2 ppb против 5,4 ppb), в то время как медианы наружных уровней были одинаковыми в двух исследованиях. Все измеренные NO 2 концентрации были значительно ниже годового стандарта качества окружающего воздуха Агентства по охране окружающей среды США 53 ppb для NO 2 . Основным источником NO 2 в домах является сжигание природного газа для приготовления пищи. В HENGH во всех домах были кухонные приборы, работающие на природном газе, в то время как во всех домах CNHS были электрические плиты, поэтому в домах HENGH можно ожидать более высокий номер NO 2 . Обнаружение относительно низких усредненных по времени концентраций NO 2 в этом исследовании имеет большое значение. Это говорит о том, что сочетание кухонной вытяжки и общедомовой вентиляции обеспечивает разумный контроль NO 9. 0025 2 в новых домах в Калифорнии.


Измерение качества воздуха.

Более низкий уровень ТЧ вне помещений 2,5 может объяснить лишь часть значительно более низких уровней ТЧ 2,5 внутри помещений, измеренных в HENGH (в среднем 8 мкг/м 3 ) по сравнению с CNHS (в среднем 13 мкг/м 3 ) . Отношение средней концентрации в помещении к средней концентрации на открытом воздухе составляло примерно 0,5 для HENGH и примерно 0,8 для CNHS. Другие возможные объяснения включают в себя возможность более низких скоростей выброса частиц внутри дома, преимущества более производительных воздушных фильтров в домах HENGH и потенциальную выгоду фильтрации с помощью оболочки здания, связанной с системами вытяжной вентиляции, как сообщает Singer et al. . (2017).

CO 2 концентрации в среднем составляли 620 частей на миллион и были самыми высокими ночью в спальнях (примерно на 100 частей на миллион выше среднего). Только в одном доме концентрация в спальне превышала уровень 1100 частей на миллион, рекомендованный руководством ASHRAE 62. 1 в качестве основы для контроля запаха. Концентрации CO 2 в помещении, измеренные в основном жилом помещении для HENGH, существенно не отличались от CNHS.

Выводы

Полевое исследование показало, что большинство домов отвечают большинству требований к вентиляции, а центральные вентиляторы в среднем обеспечивают на 50% больше воздушного потока, чем минимум, указанный в строительных нормах Калифорнии. Концентрации загрязнителей воздуха были такими же или ниже, чем в предыдущем исследовании CNHS, проведенном в 2007–2008 годах. Примечательно, что средний уровень формальдегида был на 45% ниже. Измеренные концентрации для большинства загрязняющих веществ были ниже рекомендуемых для здоровья, что указывает на то, что IAQ является приемлемым в новых домах в Калифорнии, когда используется механическая вентиляция всего дома. Однако общеквартирные вентиляторы ИВЛ работали только в четверти домов при первом посещении, а управляющие выключатели во многих домах не имели информативных надписей, как того требуют стандарты. Необходимо предпринять корректирующие действия для улучшения маркировки и контроля систем вентиляции.

Иэн Уокер, Ренджи Чан и Бретт Сингер — ученые-исследователи, изучающие качество окружающей среды внутри помещений в Группе систем жилых зданий Национальной лаборатории Лоуренса в Беркли.

Работа, описанная в этой статье, была в основном поддержана Энергетической комиссией Калифорнии в рамках контракта PIR-14-007. Дополнительную поддержку оказало Министерство энергетики по контракту DE-AC02-05Ch21231. SoCalGas предоставила GTI прямую финансовую поддержку для покупки оборудования и сбора данных на местах. Поддержку персонала оказала компания PG&E, которая профинансировала Misti Bruceri & Associates для предоставления штатного сотрудника для поддержки исследования, а также компания SoCalGas, которая выделила инженерно-технический персонал для участия в полевых работах на территории обслуживания SoCalGas под руководством GTI. SoCalGas и PG&E также поддержали проект, направив специалистов по газовому обслуживанию для проведения проверок безопасности газового оборудования в учебных домах.

© Журнал Home Energy 2023, все права защищены. Для получения разрешения на перепечатку отправьте электронное письмо по адресу [email protected].

Обсудите эту статью с другими профессионалами в области домашней энергетики в Home Energy Pros!.

Вентиляция с рекуперацией тепла — Lunos video

Ecohome Обновлено: 21 сентября 2020 г.

Майк Рейнольдс, Бенджамин Зизи

Почти ежедневно на рынок выходят новые продукты, более эффективные, более действенные и/или более инновационные. Те, которые нас действительно впечатлили, попадут в наш раздел «Продукт месяца».

Сегодня мы рассмотрим новое решение для изменения воздуха в вашем доме при сохранении отличной энергоэффективности при отоплении.

Вентиляторы с рекуперацией тепла (HRV) являются важным компонентом любого высокоэффективного дома с воздушной герметизацией, обеспечивающего приток свежего воздуха и удаление влаги. HRV использует тепло застоявшегося отработанного воздуха для нагрева поступающего свежего воздуха. До сих пор это означало централизованное ядро ​​​​теплообмена и сеть воздуховодов, подающих и вытягивающих воздух по всему дому. С настенными воздухообменниками Lunos это уже не так. Ниже представлено видео от производителя для лучшего понимания того, как они работают.





Lunos – это первая система HRV, которая не требует подачи воздуха в центральную сердцевину, а предоставляет ту же услугу с отдельными блоками, размещенными внутри ваших наружных стен, что делает ее идеальным компактным блоком HRV для ремонта и модернизации.

Следовательно, нет необходимости в воздуховодах или резервировании места в техническом помещении для системы воздухообмена.

Настенный рукав для Lunos © EcohomeНастенный рукав для Lunos © Ecohome

Эти системы представляют собой непосредственный интерфейс между внутренним и наружным воздухом, установленный в рукаве, проходящем через стену. Системы Lunos e² работают парами: блоки соединены вместе, чтобы гарантировать, что в доме нет давления или разгерметизации, один вдувает, а другой выдувает; затем примерно через минуту они оба меняют направление.

Рекуперация тепла обеспечивается керамическим сердечником, который нагревается отработанным воздухом, а поступающий воздух нагревается при прохождении через сердечник. Цикл меняется на противоположный примерно каждые 90 секунд для нагрева и постоянного отвода тепла от активной зоны.

По европейским стандартам испытаний производитель заявляет, что его эффективность составляет 90,6%. Примечание. Устройство также способно восстанавливать влажность в размере от 20 до 30 %.

Что нравится в Lunos:

Универсальность системы: Просто прорежьте отверстие в стене, чтобы установить его. Нет необходимости выделять место в техническом помещении или устанавливать систему распределительных воздуховодов и возвратов воздуха.

Его вклад в качество воздуха:  Имея правильное количество блоков в доме, вы можете обеспечить оптимальную скорость воздухообмена в помещении, необходимую для здоровья жильцов. Доступны фильтры более высокого качества (MERV 9-10), которые могут предотвратить загрязнение воздуха в помещении пыльцой и пылью.

Энергоэффективность : Система имеет высокую рекуперацию тепла, а производительность не зависит от качества монтажа воздуховодов.

Эксплуатационные расходы:  Энергия, необходимая для работы вентилятора, очень мала (0,11–0,14 Вт/куб. фут/мин), что соответствует примерно 5–10 долларам США в год для работы всех блоков, в зависимости от размера вашего дома и местных коммунальных услуг. тарифы. В принципе, они довольно дешевы в эксплуатации.

Контроль влажности. Система способна обмениваться теплом и влажностью. Таким образом, подобно ERV (вентилятору с рекуперацией энергии), он помогает поддерживать относительную влажность воздуха внутри дома.

Кроме того, благодаря частому изменению направления воздушного потока в устройстве не возникает проблем с замерзанием. Керамический сердечник был протестирован при температуре -35°C и относительной влажности 80% без каких-либо проблем.

Бесшумная работа:  Диаметр трубки составляет 15 см (5 дюймов), а нормальный уровень шума при работе составляет 19,5 дБ (практически незаметен, если вы не прижмете к ней лицо).

Наши сомнения:

Первоначально нас немного беспокоила относительно высокая стоимость системы. Однако недавно мы установили некоторые из них, и это, кажется, в достаточной степени компенсируется отсутствием счета за установку воздуховодов.

Отсутствие оценки эффективности:  Часто «отсутствие новостей — это хорошая новость», но только не в том случае, если вы рассматриваете что-то новое для рынка, которое выполняет очень важную работу. Ваша система воздухообмена как раз такая штука. Мы будем счастливее, когда их будет больше, чтобы их производительность можно было лучше измерить.

Опасность ограждающей конструкции при неправильной установке:  Каждое новое отверстие в ограждающей конструкции представляет собой новую потенциальную точку утечки воздуха и повреждения от влаги. Умножая отверстия, это также увеличивает риск. Итак, хорошо запечатайте рукава и в качестве дополнительной меры окружите их изоляцией, не чувствительной к влаге; например минеральная вата.

Отсутствие убедительных данных:  Учитывая необычные характеристики, эффективность продукта не может быть проверена по тем же стандартам, что и другие вентиляторы с рекуперацией тепла. Это один из пунктов количественной оценки фактической энергоэффективности продукта. Текущая эффективность продукта тестируется в соответствии с европейским стандартом (протокол DIN 308 / DIBt), и было бы полезно установить те же протоколы тестирования, что и для других эквивалентных продуктов на рынке, чтобы сравнивать их.

Потеря точки удаления влаги:  Обычные блоки HRV забирают вытяжной воздух из любой точки дома по вашему выбору; например, в ванной комнате, так как это устраняет необходимость в вентиляторах, вытягивающих влажный воздух и запахи прямо наружу.

Вентиляторы для ванных комнат и вытяжки для печей могут стать проблемой в герметичном доме из-за разгерметизации, которую они могут вызвать, и, возможно, повлиять на их работу.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
