Как в частном доме провести проводку: Электропроводка в частном доме – от схемы до монтажа

Электропроводка в частном доме своими руками пошаговое описание

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Это интересно: Проводка в каркасном доме своими руками — нормы, правила, схемы

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

• Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
• Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
• Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
• Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
• Закрепить распределительный щиток, провести в дом электричество
• Укладка внутри дома кабелей, установка и подключение выключателей и розеток
• Установка и подключение заземления
• Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Параметры электрической сети

Точно вычислить показатели проводки сложно. Узнать, будет ли меняться количество потребителей электроэнергии со временем, нельзя. Это же касается возможных мест установки. Однако можно составить примерный проект. Материалы приобретают с запасом, однако переплачивать за лишнюю мощность нецелесообразно.

Расчет нагрузки

Рассчитать этот показатель просто. Данные об энергопотреблении присутствуют в технических паспортах. Зная потребляемую мощность, можно рассчитать силу тока по формуле I=P/E, где:

• P — мощность;
• E — напряжение.

Допустимая суммарная сила тока, протекающего по одной линии — 25 А. Такой номинал должны иметь автоматы, через которые подключаются ветви.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

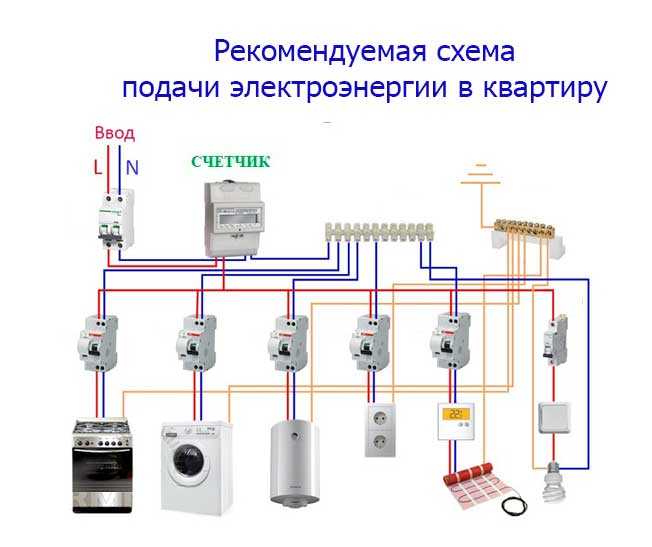

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т. п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Схемы электропроводки

Вся электрика в доме начинается с разработки подробного плана и схемы

Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы

Схема разводки электричества с группировкой по потребителям

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Планируемую нагрузку можно рассчитать по формуле:

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Например, если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм2. Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой. Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки — на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Как сделать электропроводку в частном доме, правильность монтажа.

Сейчас, в 21ом веке жизнь без электричества уже не возможна. Бытовые приборы, способные упростить нашу жизнь – они повсюду. И питаются они в основном от электроэнергии. Это понятно, все привыкли просто вставить штепсель в розетку и – готово. Но откуда энергия в розетке?

Электроэнергия от источника передаётся по проводам на розетку. Именно это и называется электрической проводкой. Конечно, провода от времени могут деформироваться, как изнутри, так и снаружи. И наступает срок, когда электропроводку необходимо менять. Если пропустить этот момент – последствия могут быть неожиданными и крайне опасными. В лучшем случае станет заметно, как тускнеют лампочки, электроприборы работают «в полсилы». Это результат понижения напряжения в сети. Часто это связано с деформацией проводов.

И, наконец, самое опасное – короткое замыкание, способное вызвать пожар.

В новых домах такая проблема отсутствует – обычно ставят специальное устройство,выключающее сеть при серьёзных отклонениях от нормы.

В старых домах такого нет. Именно здесь кроется опасность. Мало того, что проводка стареет (вместе с домом), так ещё и защиты никакой нет. Кроме того, не всегда известно, какие провода использовались при проведении электросети.

Часто они имеют не самое высокое качество.



Первые шаги

Хорошо, если принято решение замены проводки в квартире. Но как быть? С чего начать?

Первое — определить тип проводки.

Принято 2 вида: открытая и закрытая проводки.

Открытая проводка – проводка, при которой провода размещаются вдоль стен, потолков, несущих конструкций. Фактически кабель, или провод виден.

Открытая проводка получила распространения в домах очень старого типа. Её удобно прокладывать на дачах, или в местах, не приспособленных для жилья.

Скрытая (закрытая) проводка – кабели, провода расположены внутри стен, между несущих конструкций здания, в полах. Получила распространение в более современных домах.

---

Стандарты при монтаже проводки



Кроме того, существуют специальные стандарты, устанавливающие, как именно безопасно проводится проводка. Всё это описано в «Правилах устройства электроустановок» (ПЭУ сокр.).

Здесь устанавливаются стандарты на расцветку проводов.

Провод «Фаза» — коричневого/чёрного/белового цветов;

Синий провод – ноль/рабочее заземление;

Провода, чередующиеся полосами зелёного/жёлтого цветов обозначают заземление, «Земля».

Пример расцветки проводов при 3х фазной системе электрической подачи:

Жёлтый – фаза А;

Зелёный – фаза В;

Красный – фаза С;

Синий – Ноль;

Провод, чередующийся полосами жёлтого и зелёного цветов – защитное заземление.

Современное строение любого типа невозможно представить без розеток. К ним также существуют определённые требования ПЭУ:

Розетка должна соответствовать току не менее 10А с защитным контактом. К счастью, современные розетки рассчитаны на ток 16А, именно такие и рекомендуются к установке. Будет отлично, если розетки имеют защитные шторки, для предотвращения несчастных случаев с детьми. Расположение розеток обычно осуществляется на высоте 30-40 см от пола.

Материалы для монтажа проводки

Итак, что же может пригодиться для монтажа электропроводки в квартире? В первую очередь это кабели. Тут нужно правильно подобрать сечение, материал. Существуют также определённые требования, куда и какие кабели прокладывать. Пример: на розетку обязательно протягивается медный провод, имеющий сечение 2,5мм/кв.  одной жилой.

Далее монтажные коробки – именно здесь соединяются и защищаются кабели. Также желателен автоматический выключатель – он позволит обезопасить помещение от пожара в случае короткого замыкания.

Прежде чем монтировать розетку потребуется подрозетник, сделанный из пластика. Стоит очень дёшево, монтаж очень простой.

Для защиты кабелей от механических повреждений используется гофра. Чтобы соединить провода используются клеммы, или более дешёвый аналог – колпачки.

Они изолируют места скрутки проводов. Для фиксации кабелей розеток и прочих, используется алебастр.

При монтаже кабелей следует придерживаться главного правила – кабели укладываются только вертикально или горизонтально. Никаких диагональных скручиваний быть не должно. Вдоль стен прокладывайте вертикально, а горизонтально – вдоль потолков.

Если есть неуверенность в своих силах, лучше не рисковать. Ведь электропроводка – вещь не такая простая, как кажется на первый взгляд. Она потребует определённых знаний, как при проектировании, так и при монтаже. Сейчас много фирм, где вы можете заказать замену электропроводки в квартире. И, конечно же, никогда не забывайте об элементарных правилах безопасности при работе с электричеством: работайте только с обесточенной проводкой (используйте мультиметр для проверки), пользуйтесь инструментом только с изолированными ручками.

Как самому провести электропроводку в частном доме по правилам?

Разводка электрической сети в частном доме требует определенных навыков и знаний. Большинство домовладельцев способны самостоятельно выполнить разводку проводов по всему дому. В качестве помощника предлагаем вам изучить инструкцию, как самому провести электропроводку в частном доме.

Перед непосредственным монтажом электрификации обзаведитесь специальной схемой. Ее можно сделать самостоятельно или найти в интернете. Единственное условие — это точное ее соответствие вашей электропроводке.

Разводка проводки по полу в частном доме из дерева

Содержание

• 1 Пошаговый алгоритм создания плана действий
• 2 Ввод электрики в дом
• 3 Как правильно сделать электропроводку в частном доме?
• 4 Основные составляющие домашней электрической сети
• 5 Нужны ли схемы домашней электропроводки?

Пошаговый алгоритм создания плана действий

Напоминаем, будьте внимательны и учитывайте каждую деталь, только так есть вероятность получить точную разводку и расключение проводников. Реализовываем следующие действия:

Важно! Выбирайте достаточно короткую трассу для размещения проводов, при этом соблюдайте общепринятые ПУЭ.

Ввод электрики в дом

Линия электропередач может подводиться к дому двумя путями: воздушным и подземным. Важно, чтобы расстояние от дома до подстанции не было меньше 20 м, тогда вы сможете обойтись без установки дополнительной опоры ЛЭП. Ее делают, чтобы избежать механических нагрузок.

Если в ваших планах провести проводку подземным способом, необходимо поместить кабель в толстостенный трубопровод с отличной изоляцией. В качестве защитных конструкций от агрессивности грунта, применяются конструкции из стали небольшого диаметра. Закладывать провод лучше на глубину не менее 0,8 метра. Так он является более защищенным от повреждения.

Как правильно сделать электропроводку в частном доме?

После того как выполнили схему размещения коммуникаций, приступаем к этапам, непосредственно касающимся прокладки электросети в доме.

Выполняем подготовку. Для этого этапа нужно обзавестись необходимым для работы инвентарем и материалами. Выберите все средства по правилам, оцените возможности электрических кабелей и определитесь с тем, маркировка которого больше всего подходит для ваших условий.

Первый этап. Делаем разметку соответственно созданному плану на стене. Предусмотрите наличие всех потребителей. Разведите провода по предварительной задумке.

Второй этап. Делаем штробы и отверстия в стенах, снабжаем их специальными крепежами, чтобы кабеля успешно зафиксировались.

Установка распределителя и монтаж кабелей в доме

Третий этап. Непосредственно прокладка кабелей, монтирование распределительных коробок и коммутация в них проводов. Более подробно о способах соединения проводов в распределителях смотрите здесь. Все отверстия прячутся за слой штукатурки.

Четвёртый этап. Подключение проложенной сети к вводному счетчику. Лучше, если эту процедуру произведет профессионал. Обычно в дом заводится три различных группы электрификации. Первая уходит на формирование источников питания в жилых комнатах, вторая — в кухне, третья — на санузел.

Важно! Помимо трех существующих групп, мастерами рекомендовано подвести отдельную группу электроснабжения для электрической плитки и стиральной машины. Также для каждой отдельной системы устанавливаются автоматы защиты.

Для небольшого по площади помещения вполне достаточно установки двух автоматических выключателей: для розеток и освещения отдельно.

Основные составляющие домашней электрической сети

Для создания идеального подключения всех электроприборов, следует знать не только как правильно провести электропроводку, но и уметь подобрать все элементы.

1. Одно тарифный счетчик. Такой прибор используется в любом регионе;
2. Однофазная сеть. В современных условиях совершенно не обязательно проводить замену старой проводки с одной фазой на новую трехфазную, так как дело идет к стремлению экономить электроэнергию.
3. Оптимальное количество розеток, для каждого индивидуального случая.
4. Автоматический выключатель на вводе сразу за электросчетчиком.

   Правильная разводка электропроводки по стенам

Нужны ли схемы домашней электропроводки?

Профессиональные электрики склоняются к мнению о том, что наличие схемы перед выполнением работы по монтажу обязательно. Схема представляет собой чертеж, на котором учтены все элементы, которыми будет оборудована электрическая сеть. Благодаря такому чертежу вы не упустите ни одной мелочи, и электричество будет исправным достаточно длительный срок.

Используя схему, вы сможете купить все недостающие комплекты вовремя, при этом будет время определиться со всеми необходимыми вариантами. Благодаря составленной схеме, вы сможете рационально распределить все работы по монтажу энергосистемы в собственном доме.

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и Огонь.

Содержание

• Зачем нужен контур?
• Документы
• Вход планирования
  • Air Inlet
  • Подземный вход
• Расчет нагрузки
• Распределительная плата
• Планирование внутреннего источника питания
  • Открытая проводка
  • 1109
  • Правила
  • 111111111109
  9 и совет
  • 1111111111111111111111111191111111111111111t

    Зачем нужна схема?

    Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

    • Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
    • Место установки распределительного щита.
    • Защитные устройства и электросчетчик.
    • Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
    • Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
    • Места установки элементов осветительной сети (люстры, бра, светильники).

    К тому времени, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

    Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

    1. Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
    2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
    3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

    Оформление документов

    Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

    1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
    2. Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
    3. Опять же, в энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
    4. Изготовленная вводная линия должна быть проверена специальной электротехнической лабораторией, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
    5. Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
    6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

    Ввод расписания

    Самое главное отличие электрики в квартиру от в частный дом — реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

    • Установка воздухозаборника с кабелем или изолированным проводом.
    • Прокладка подземного кабельного ввода.

    Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

    Воздухозаборник

    Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

    Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

    Как правильно сделать воздухозаборник?

    1. Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
    2. На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
    3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
    4. Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

    Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

    • Очень важно обеспечить достаточное натяжение стального троса.
    • Провод должен крепиться к кабелю свободно, без натяжения.
    • Расстояние от земли до провода должно быть не менее 3,5 м.
    • Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
    • Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

    Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

    Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм

    2 .

    Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

    Подземный ввод

    Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

    1. Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
    2. Стиль и архитектурное решение участка имеют завершенный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
    3. Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут подъезд. Это вряд ли произойдет в подземных установках.
    4. В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

    Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

    Ну и главный минус подземного ввода — земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

    Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

    Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

    Расчет нагрузки

    Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

    • Элементы освещения.
    • Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
    • Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
    • Кондиционеры.
    • Электрическое отопление.
    • Сантехника (водонагреватель, фен и стиральная машина).
    • Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и др.).

    Суммируйте мощность всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

    Распределительный щит

    Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

    В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

    1. Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
    2. Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
    3. К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

    Сама панель содержит:

    • счетчик электроэнергии;
    • вводной автомат, он отвечает за электроснабжение всего дома;
    • несколько автоматов для подключения отходящих пантографов в соответствии с их разбивкой на группы;
    Устройство защитного отключения (УЗО)
    • , которое работает в паре с вводным автоматом.

    Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

    Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

    Планирование внутреннего источника питания

    Провести электропроводку в частном доме можно двумя способами — открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

    Открытая проводка

    Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

    Провода можно прокладывать:

    • в специальных пластиковых ящиках;
    • на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

    На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

    Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

    Скрытая проводка

    Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные пазы, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные проводники еще нужно будет закрепить алебастровым или гипсовым раствором.

    Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

    Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

    Правила и советы

    Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

    1. Все распределительные коробки, розетки и выключатели должны быть легкодоступны (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую невозможно передвинуть).
    2. Заземляющий проводник должен быть прикреплен к приборам болтами.
    3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
    4. Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
    5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
    6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
    7. Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
    8. Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

    Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки. Это значительно облегчит расчет количества необходимых материалов. Дальше останется только перенести вашу схему с бумаги на настоящие стены и заняться монтажными работами.

    Лучший тип провода для электропроводки дома

    Существуют, пожалуй, сотни доступных электрических проводов и кабелей для жилых домов, но они не созданы равными. Когда дело доходит до электропроводки в частных домах, некоторые электрические кабели используются гораздо чаще, чем другие, потому что они лучше соответствуют требованиям современных домов и их проще прокладывать. Поскольку требования к электропроводке в доме одинаковы, вам не нужно изобретать велосипед каждый раз, когда вы устанавливаете новый провод в доме. Хотите знать, какие провода ожидать в вашем частном доме? Посмотрите наш список лучших проводов для домашней электропроводки.

    Неметаллический провод Romex

    Провод Romex или NM является наиболее распространенным типом электрических проводов, используемых в домах со второй половины 20-го века. Обратите внимание, что пока он светит в частных домах, он не используется в жилых домах, которые превышают три этажа. Поэтому вряд ли вы найдете провод НМ в своей квартире, если только это не очень короткий дом.

    Как правило, этот кабель предназначен для использования внутри помещений, включая выключатели, освещение и электронику, такую ​​как холодильники, обогреватели и охладители. Провода NM обычно имеют три проводника и трехветвевую цепь, которая включает в себя провод под напряжением, провод заземления и нейтральный провод. Кабели Romex обычно проходят сквозь стены дома. Домовладельцы чаще всего используют размеры от 14 до 6, поскольку они соответствуют характеристикам, необходимым для стандартных домов. Каждый размер имеет цветовую кодировку с характерным цветом. По сути, большая часть вашего частного дома запитана проводом NM. Тем не менее, некоторые из более крупных мощных устройств требуют различных типов кабелей.

    Подземный питающий кабель UF

    Хотя провод NM подходит для большинства внутренних целей, в частном доме также требуется неметаллический наружный кабель, устойчивый к воде, погодным условиям, жаре и истиранию. Наиболее распространенным кабелем, используемым для этой цели в частном доме, является подземный фидерный кабель. Как и NM, UF-кабель имеет заземление, нейтраль и горячий провод. Однако подземный фидерный кабель может выдержать большой износ, чего просто не может сделать кабель Romex. Ключом к этой способности является твердая пластиковая оболочка, окружающая кабель. Помимо наружных целей, этот тип кабеля также используется для проводки цепей.

    Кабели в металлической оболочке/провода THHN/THWN

    Каждый домовладелец знает, что незавершенные помещения, такие как чердак, подвал или гараж, могут быть проблематичными при прокладке проводки. В этих областях вам понадобится более прочный и долговечный кабель с более толстой внешней оболочкой. Можно выбрать два варианта: кабель с металлической оболочкой и провод THHN/THWN. Оба кабеля хорошо защищены от физических повреждений, которые могут возникнуть в опасных зонах. В домашних условиях кабели с металлической оболочкой используются во внутренних помещениях, включая фидеры, ответвления и некоторые элементы главного электрического щита, такие как подпанели, цепи освещения и отдельные розетки. Эти кабели имеют броню из оцинкованной стали, что позволяет защитить их от большинства видов воздействия в незавершенных частях здания.

    THHN/THWN Провод дополнительно защищен металлическим или пластиковым рукавом и имеет более широкий перечень применений в типовом доме. Например, он подходит для обогревателей и мусоропроводов. Кабели THHN/THWN могут выдерживать жару и влажность. Нейлоновое покрытие добавляет этим кабелям дополнительный уровень защиты. В отличие от других кабелей, представленных в этом списке, THHN/THWN представляет собой одножильный провод. Каждый из проводов может быть горячим, нейтральным или заземляющим. Кабели имеют цветовую маркировку в соответствии с их конкретной ролью в цепи.

    Низковольтные кабели

    В то время как типичная электрическая сеть в доме имеет напряжение 110–120 вольт, существуют также 50-вольтовые цепи, требующие специальной проводки. В современных домах для этой цели используются низковольтные кабели. Обычно они используются в небольших бытовых объектах, требующих минимального потребления электроэнергии, таких как разбрызгиватели для орошения, провода для звонков и большинство термостатов в доме. Обычный размер этих проводов в доме составляет от 12 AWG до 22 AWG. Кабели низкого напряжения можно отличить по небольшому размеру по сравнению со стандартными проводами. Они никогда не должны использоваться в цепях, которые превышают 50 вольт. Хотя с этими кабелями связано не так много рисков, они все же имеют изоляцию или оболочку для повышения защиты.

    Другие типы проводов, используемых в частных домах

    Несмотря на то, что упомянутые выше провода составляют большую часть проводки, используемой в частном доме, в домах вы можете найти и другие типы кабелей. Некоторые из них, такие как телефонный провод и коаксиальные кабели, используются все меньше и меньше, потому что они больше не актуальны, в то время как другие, такие как HDMI и оптоволоконные кабели для передачи данных, продолжают приобретать все большее значение. Алюминиевые служебные кабели иногда используются в панелях размыкания.

    Если вы начинаете проект дома с нуля, количество кабелей, которые вам нужно приобрести, может быть огромным. К счастью, все необходимое можно найти в одном месте. В Nassau National Cable мы продаем все типы проводов, популярных в частных домах. Вы можете выбрать варианты от разных производителей на нашем сайте по одним из лучших цен на рынке.


    Назад к блогу

    Recent Posts

    • Чем отличаются твинаксиальные и коаксиальные кабели?
    Коаксиальный кабель
    • RG58 или RG59: какой выбрать?
    • Является ли оптоволокно более быстрым, чем Ethernet при передаче данных?
    Коаксиальный кабель
    • RG6 и RG6U: есть ли отличия?
    • Можно ли использовать коаксиальный кабель для провода динамика?

    Категории

    • Кабель аэропорта
    • Кабель MC с алюминиевой жилой
    • Алюминиевый электрический кабель
    • кабельные барабаны
    • Медная строительная проволока
    • Криптовалюта
    • кабели для центров обработки данных
    • ДЛО
    • Волоконно-оптический кабель
    • Сетевые кабели и кабели для центров обработки данных
    • Новости
    • Портативный силовой кабель
    • Информация о продукте
    • Безопасность
    • Солнечная энергия
    • СООВ
    • THHN
    • XHHW

    Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо при использовании мобильного устройства

    Основы бытового электроснабжения

    По

    Ли Валлендер

    Ли Валлендер

    Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 27.03.22

    Рассмотрено

    Ларри Кэмпбелл

    Рассмотрено Ларри Кэмпбелл

    Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

    Узнайте больше о The Spruce’s Наблюдательный совет

    Хантсток / Getty Images

    Вы видите их все время, они прикреплены к стене вашего дома, но вы можете никогда о них не думать. Это электрические сервисные станции.

    Без отключения услуг в вашем доме нет электричества. Сервисный узел — это единственное ключевое место, через которое вся электроэнергия направляется в ваш дом. И хотя это не то, к чему вы должны когда-либо прикасаться, это то, о чем вы должны знать.


    Что такое отказ от услуги

    Отвод электроснабжения — это пучок электрических кабелей (или трех отдельных проводов в более старых установках), которые идут от столба электроснабжения коммунальной компании к подключению в вашем доме.

    Поскольку линии электроснабжения находятся выше вашего дома, кабели, идущие к вашему дому, буквально падают, спускаясь с более высокого места на более низкое. Если в вашем доме нет сервисного ввода, он снабжается аналогичными кабелями, проложенными под землей.

    Блоки обслуживания обеспечивают всю мощность

    Вся электроэнергия в ваш дом поступает через распределительную сеть. Если перестанет работать сервис, все электричество в вашем доме отключится. Катастрофические события, такие как поваленные деревья, большие упавшие ветки или сильное нарастание льда, могут привести к прекращению обслуживания. Упавшие обрывы связи чрезвычайно опасны, поскольку они несут достаточно электричества для питания всего дома. Не приближайтесь к упавшему сервисному узлу.

    Стандартный сервисный узел включает три кабеля или проводника. Два изолированных горячих кабеля, каждый из которых несет 120 вольт электричества (240 вольт по двум проводам). Третий кабель, обычно оголенный (неизолированный) алюминиевый провод со стальным сердечником, служит нейтральным проводником и обеспечивает структурную поддержку всего узла обслуживания.


    Кто отвечает за устранение неполадок в обслуживании?
    	Энергетическая компания	Квалифицированный электрик
    Воздушные провода, идущие от столба к дому	х
    Сервисный кронштейн для крепления сервисных проводов к корпусу	х
    Электрический счетчик	х
    Погодозащитная насадка, которая крепится к сервисному кабелю		х
    Сервисный кабель от атмосферной головки к счетчику, затем к сервисной панели (выключатели)		х
    Гнездо для счетчика		х

    Обратитесь в местную энергетическую компанию, так как услуги в вашем регионе могут отличаться от указанных в таблице.

    Все элементы сервиса drop and line работают в связке; если какой-либо элемент отсутствует или сломан, его необходимо исправить. Например, может быть отремонтирован оторванный спуск, но не опорный трос. Систему нужно будет снова отключить от сети, а кабель снова подключить к дому.

    Аварийные сбросы и подземные линии электропередач

    В то время как воздушные линии связи были стандартом в течение многих лет, в последнее время в жилищном строительстве предпочтение отдается подземным линиям связи. Когда линии находятся под землей, они называются ответвлением обслуживания, а не ответвлением обслуживания. Заглубленные линии предпочтительны прежде всего потому, что они не уязвимы для падающих деревьев, сильного ветра и других разрушительных воздействий погоды. Линии также находятся вне поля зрения и устраняют опасность случайного контакта с лестницами или транспортными средствами.

    С другой стороны, подземные коммуникации могут быть повреждены строительными бригадами или, возможно, даже домовладельцами, копающими землю во дворе. Установка и ремонт подземных линий намного дороже и трудоемче, чем с воздушными линиями, а подземные линии и связанное с ними оборудование могут быть затронуты сдвигом грунта.

    Начальник службы и пункт обслуживания

    Когда сервисный узел достигает дома, он подключается к сборке, называемой сервисной головкой, также известной как сервисная мачта или мачта.

    Как правило, сервисный патрубок состоит из жесткого стального трубопровода (например, большой трубы), который проходит через крышу или вдоль внешней стены и увенчан фитингом в виде раковины, называемым флюгером или флюгером.

    Открытая передняя часть флюгера обращена вниз, чтобы защитить от дождя и снега. Нижний конец мачты обслуживания соединяется с основанием счетчика дома.

    Дополнительный комплект сервисных кабелей начинается на сервисной панели (и электросчетчике) и проходит через сервисную головку и выходит из нее. Эти кабели подключаются к служебным ответвительным кабелям снаружи мачты. Это соединение называется точкой обслуживания и представляет собой разделительную линию между собственностью коммунальной компании и собственностью домовладельца (хотя счетчик может принадлежать коммунальному предприятию, даже если он находится на стороне домовладельца).

    Дуглас Саша / Getty Images

    Капельная петля

    Рядом с точкой обслуживания сервисные кабели образуют нисходящую петлю, известную как капельная петля. Это простая система, в которой используется гравитация, чтобы вода не стекала по кабелям в сервисную головку. Капли воды, стекающие по внешней стороне кабелей, собираются в нижней части петли, где они в конечном итоге стекают с кабеля.

    Требования к высоте падения при обслуживании

    Требования к минимальной высоте служебных ответвительных кабелей определяются местными строительными или электрическими нормами, но большинство из них соответствует рекомендациям Национального электротехнического кодекса (NEC). Как правило, служебный спуск должен находиться на высоте не менее 12 футов над землей (уровнем), а также над тротуарами и подъездными путями к жилым домам. Минимальная высота над зонами, доступными только для пешеходов, такими как веранды или террасы, составляет 10 футов. Минимальное расстояние над бассейном составляет 22 1/2 фута. Когда сервисные станции подвешиваются над дорогами общего пользования, они должны быть высотой не менее 18 футов.

    Сервисный ремонт

    В то время как домовладельцам во многих муниципалитетах разрешено выполнять свои собственные электротехнические работы, это относится к домашним проектам, таким как замена розеток и освещения, прокладка электрических кабелей и, возможно, даже установка новых цепей.

    Тем не менее, домовладельцам не разрешается работать ни в какой части услуги коммунального предприятия. Во-первых, сервисное обслуживание принадлежит коммунальной компании, а не домовладельцу. Во-вторых, питание в служебных ответвительных кабелях может быть отключено только коммунальной компанией.

    Домовладельцам также не следует пытаться выполнять какие-либо работы с кабелями между коммуникационным вводом и щитом электроснабжения дома.
