Вентиляция в погребе частного дома своими руками

Система вентиляции – это совокупность трубопроводов и оборудования для обеспечения воздухообмена. Вентиляция в погребе также необходима, как и в любом другом помещении с недостаточным воздухообменом. Ведь здесь хранятся продукты питания, заготовки на зиму, овощи и фрукты, для которых необходим хороший микроклимат. «Сантехник Портал» расскажет, как сделать эффективную вентиляцию подвала в частном доме своими руками.

Содержание

1. Функции вентиляции в погребе
2. Устройство и принцип действия
3. Естественная вентиляция
4. Принудительный воздухообмен
5. Правила монтажа системы вентилирования
6. Расчет диаметра канала
7. Обустройство вентиляции в подвале

Функции вентиляции в погребе

Ошибочно недооценивать важность качественного вентилирования подвального помещения, которое используется не только для хранения продуктов, но и является основанием дома, подвергающееся повышенным нагрузкам. В подвалах часто обустраивают тренажерные залы, магазины, домашние мастерские, игровые комнаты, склады и т.д.

Пренебрежительный подход к вентиляции и недостаток нормальной аэрации формируют негативную микросреду для хранения продуктов питания, уменьшают надежность конструкции здания. При повышенной влажности в погребе быстро появляется и размножается грибок и плесень.

Оборудование подвала системой вентилирования создаст правильный микроклимат и подходящие условия хранения продукции в нем и проживания в частном доме. Расчет вентиляционной системы выполняется на стадии проектирования здания, поэтому отдушины и приточные трубопроводы оборудуются в фундаменте. При этом воздухообмен можно организовать и после возведения здания, если вы это не сделали на этапе его строительства.

Через каналы в цокольной части дома воздух с улицы поступает в подвальное помещение, но в случае недостаточного вентилирования, необходимо перестроить его систему аэрации.

Отсутствие достаточного воздухообмена способствует возникновению конденсата и плесени. В таком помещении воздух становится затхлым, застоявшимся, с неприятным запахом.  В плохо проветриваемой кладовой овощи и фрукты быстро сгнивают, выделяя метан и углекислый газ, опасные для жизни и здоровья человека.

Даже небольшая концентрация данных компонентов способна спровоцировать потерю сознания и отравление, а иногда возможен даже летальный исход. Кроме того, метан — легковоспламеняющийся газ, мгновенно взрывающийся при контакте с зажженной спичкой или зажигалкой.

При недостаточном вентилировании подвала быстро покрываются ржавчиной металлические конструкции и предметы, а деревянные ящики и стеллажи покрываются грибком и разваливаются.

Хорошая вентиляция в погребе избавит помещение от повышенного скопления влаги, предупредит образование плесени, обеспечивая сохранность запасов и самого здания.

Устройство и принцип действия

Для создания эффективного воздухообмена в подвале, нужно знать устройство и принцип действия системы вентиляции.

Принцип работы вентилирования основан на естественном или принудительном перемещении теплого и холодного воздуха. Нагретые потоки устремляются вверх, а холодные опускаются вниз. Остановимся подробнее на конструктивных особенностях данных вентиляционных систем.

Естественная вентиляция

Естественный принцип движения воздушных потоков использует разность температурных перепадов температуры в помещении и снаружи погреба. Устройство достаточно простое — содержит приточную и вытяжную трубу. Подвальное пространство постепенно заполняется холодным воздухом, в то время как нагретые потоки выходят наружу.

Основными преимуществами естественной циркуляции являются минимальные затраты на монтаж оборудования и конструктивная простота.

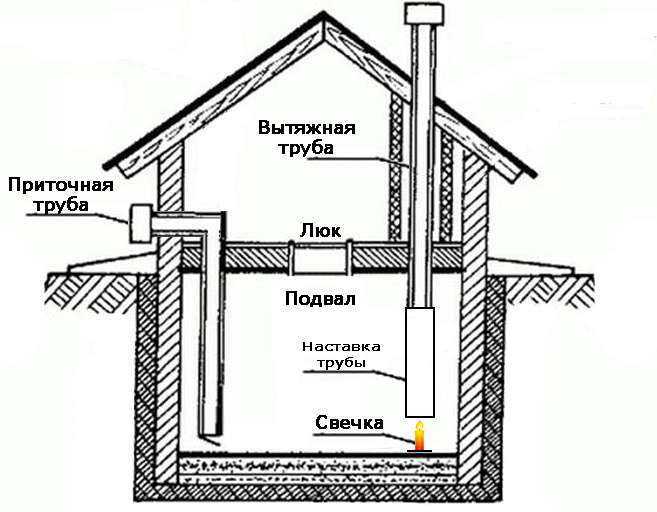

Главными элементами системы естественной вентиляции погреба являются:

1. Приточный трубопровод для поступления свежих воздушных масс, оборудованный защитной сеткой на входе.
2. Вытяжной короб для отвода воздуха из помещения, оборудованный козырьком на выходе и сборником конденсата внутри.
3. Продухи для воздухообмена, которые располагаются в цокольной части дома.

Простота естественной системы обуславливает ее основные недостатки — низкая эффективность перемещения воздушных потоков и зависимость тяги от природных факторов.

Обычно контур естественной вентиляции обустраивается во время постройки здания. Производятся расчеты, по результатам которых определяют пропускную способность магистрали с учетом объёма помещения. Оптимальные условия для естественной циркуляции достигается при использовании труб с сечением 12–15 см.

Вытяжной короб располагают в потолочной части с возвышением трубопровода не меньше 0,6 м относительно верхней точки постройки. Приточная труба обустраивается с противоположной стороны на расстоянии 0,2-0,4 м от основания.

Принудительный воздухообмен

Принудительная вентиляция в подвале предполагает применение специального оборудования, вентиляторов, фильтров, автоматики, иногда устройств для нагрева воздуха. Монтаж такой системы требует больших денежных и временных затрат. Воздухообмен происходит за счет нагнетания уличного воздуха в помещение и вывода застоявшихся воздушных масс вентилятором.

Конструкция принудительной аэрации предполагает наличие следующих основных элементов:

1. Воздушная магистраль для циркуляции воздушных масс.
2. Нагнетающее устройство для интенсивного обмена воздуха.
3. Прибор для кондиционирования подвала, обеспечивающий комфортный температурный режим.
4. Каналы вентилирования для воздухообмена.
5. Заборники воздушных потоков с улицы.
6. Диффузоры для соединения трубопровода разного диаметра.
7. Тройники для объединения потоков воздуха.

Система принудительного вентилирования обладает следующими преимуществами:

• автономное функционирование, независимое от природных факторов;
• автоматика, регулирующая температурный режим в помещении и перемещение воздуха;
• эффективный воздухообмен помещений с большим внутренним объемом.

Главные недостатки – увеличенные траты и сложность монтажа – ограничивают массовое обустройство погребов принудительной системой вентиляции.

При установке оборудования заранее разрабатывают схему, согласно выполненным расчетам для определения интенсивности воздухообмена и цикличности работы системы. При этом учитывайте все факторы, связанные с особенностями эксплуатации электрического оборудования, автоматизацией, площадью хранилища.

Изучив готовые схемы, инструкцию и рекомендации сайта santehnikportal.ru можно составить собственную схему, сделать необходимые расчеты и собрать систему вентилирования подвала своими руками.

Правила монтажа системы вентилирования

В зависимости от габаритов подвала выберите конкретный систему циркуляции воздушных масс:

1. Естественная система подходит только для помещений до 50 кв. м.
2. Принудительный воздухообмен рациональный при площади погреба свыше 50 кв м.

Оборудование качественной системы вентилирования в подвале предполагает соблюдение следующих правил:

• сечение приточного и вытяжного каналов должны быть одного размера для равномерной транспортировки воздушных масс. Больший диаметр может быть только у вытяжной магистрали, чтобы быстрее выводить воздух на улицу. Если же сечение вытяжного трубопровода будет меньше приточного, то образуются условия неблагоприятные для продуктов и человека;
• вентиляционные магистрали не устанавливайте близко друг к другу, поскольку в этом случае воздуха не будет циркулировать по всему помещению. Трубы монтируйте по диагонали или напротив друг друга;
• нижнюю часть вытяжного трубопровода установите, как можно ближе к потолку, чтобы обеспечить качественный воздухоотвод и отсутствие скоплений конденсата на стенах и потолке;
• хорошая тяга вентиляционной магистрали обеспечивается за счет правильного подбора длины трубы (не меньше 150 см), которая должна возвышаться над уровнем почвы снаружи;
• для небольшого подвала используйте канализационные трубы из пластика, поскольку их диаметр подходит для эффективной циркуляции
• если погреб находится под гаражом или хозяйственным строением, то в качестве вентиляционной шахты применяйте входной люк, оснастив его рамой с решеткой от попадания грызунов;
• независимо от размещения подвала приточная и вытяжная магистрали должны быть максимально прямыми с минимумом поворотов и изгибов, чтобы не накапливался конденсат;
• вся магистраль должна быть собрана из труб одинакового сечения. Расширение или сужение каналов недопустимо;
• если приточное отверстие находится близко к земле, то его нужно оснастить сеткой от проникновения мусора, насекомых, птиц, грызунов;
• приточную и вытяжную трубу лучше оборудуйте специальными заслонками для регулирования движения воздуха в зимний период, чтобы ограничить попадание холодных потоков и задержать выведение теплых масс;
• для крепления трубопровода используйте хомуты, надежно фиксируйте все элементы системы в процессе монтажа;
• на торцы труб снаружи установите зонтик или дефлектор, чтобы предотвратить попадание осадков и мусора в подвал;
• наружные части труб утеплите, чтобы зимой на них не появлялся конденсат.

Самостоятельное выполнение работ по монтажу оборудования циркуляции воздуха в подвальном помещении требует проведения предварительных расчётов.

Расчет диаметра канала

Эффективность системы воздухообмена в погребе зависит от ее способности пропускать достаточное количество воздушных потоков. Решающее значение в этом случае имеет правильно подобранное сечение воздуховодов. Чтобы подвал проветривался достаточно, нужно сделать расчет диаметра вентиляционных каналов с учетом объёма помещения.

Рекомендованное количество обновлений воздуха в подземном хранилище за один час — 2-4 раза. Для общих расчётов используется среднее значение – 3.

Чтобы рассчитать объём погреба используйте формулу:

 V=h4, где:

 h — длина, ширина и высота помещения.

В качестве примера возьмем хранилище с размерами 2×4×2,5 м. Используя формулу, перемножим данные габариты: 2×4×2,5=20 м³.

Чтобы определить количество воздуха, который обновится за один час в указанном помещении, его объем умножьте на средне значение: 20×3=60 м³.

Теперь рассчитайте площадь диаметра воздуховодов. Для этого потребуется формула:

 F=L/(S×3600), где:

 S — среднее значение скорости движения воздушных потоков, равное 1 м/с, L — объём прохождения воздуха за один час.

Подставим значения: F=60/(1 м/с×3600)=0,0166 м².

Для эффективного воздухообмена нужно высчитать радиус трубы круглого сечения по следующей формуле:

R=√(F:π), где:

R — радиус трубы воздуховода, F — сечение, π — математическая константа, определяющая отношение длины окружности к длине её диаметра, равная 3,14.

Подставим значения: √(0,0166:3,14)=0,072 м².

Обустройство вентиляции в подвале

Для монтажа системы вентиляции в погребе потребуется дрель, перфоратор и болгарка, а также трубы, решетки, диффузоры и тройники.

Остановимся подробнее на этапах установки оборудования для вентиляционных коммуникаций.

Естественная система:

1. При небольшой площади для обеспечения воздухообмена проделайте в цоколе зданий небольшие каналы (продухи) на противоположных стенах.
2. Установите решетки.
3. Закрепите на отверстиях заслонки для регулировки объемов поступающего воздуха.

Система естественного воздухообмена не требует применения специальных устройств. Воздушные потоки попадают в подвал частного дома через приточную трубу и выходят через вытяжной канал. Важное условие — расположение воздуховодов в противоположных зонах.

Однако не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Производите монтаж принудительно системы по инструкции в следующей последовательности:

1. Подготовьте трубы для приточного трубопровода и вытяжного канала с сечением 10–15 см.
2. Сделайте разметку противоположных зон погреба, в которых нужно проделать отверстия для подвода воздуховодов.
3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных трубопроводов.
4. Установите приточную трубу, расположив внешнюю часть на расстоянии 1 метр от нулевой отметки, а внутреннюю — на уровне 0,2–0,5 м от пола.
5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком более 50 см.
6. Утеплите поверхности вытяжной магистрали с улицы. При помощи герметика устраните зазоры между трубами в цокольной и потолочной части.
7. Установите внутри подвала на вытяжном канале сборник конденсата с краном для удаления жидкости.
8. Смонтируйте на конце снаружи вытяжного трубопровода колпак, закрепите защитные решетки.
9. Проверьте работоспособность системы. Для этого зажгите спичку или зажигалку и поднесите ее к вытяжной трубе. Если огонь потухнет, то увеличена концентрация углекислого газа в подвальном помещении. Необходимо увеличить увеличения площади сечения приточного трубопровода.
10. Убедившись в работоспособности вентиляции, отрегулируйте при помощи заслонок сечение каналов, обеспечивая оптимальный воздухообмен подземного хранилища.

Внимание! Установка в выходной магистрали небольшого осевого вентилятора повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию погреба.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20-40 кв. м. Для увеличенных помещений потребуется монтаж системы принудительного воздухообмена, оборудованной приборами кондиционирования и регулировки температурного режима. Монтаж такого контура рекомендуем доверить профессионалам.

Таким образом, вентиляция в погребе выполняет важные функции по защите помещения и продуктов от сырости и развития грибка. Обеспечить эффективное вентилирование подвала несложно своими руками, но важно учитывать правила монтажа и площадь помещения.  Для небольшого погреба можно обустроить естественный воздухообмена, а для больших площадей потребуется система принудительной вентиляции.

Варианты, как делать вентиляцию в подвале на видео:



YANVENT » Как сделать вентиляцию в подвале — основные моменты проектирования

В большинстве случаев подвалы частных и многоквартирных домов играют роль хранилищ овощей, картофеля, консервации. Чтобы обеспечить сохранность такой продукции до нового урожая, требуется обеспечить определенный температурный и влажностный режим, а сделать это хотя бы без простейших систем проветривания невозможно. Давайте, не будем рассматривать вопрос о мастерских или комнатах отдыха в подвальных или цокольных помещениях, к ним предъявляются практические те же нормы, как и к другим комнатам дома. Просто разберемся — как сделать вентиляцию для подвала с минимальными затратами, но максимальными возможностями.

Какие задачи должна решать вентиляция подвала

Основная проблема связана с заглублением подвалов ниже уровня земли. По этой причине приток свежего воздуха или отвод теплого и влажного за счет негерметичности стеновых конструкций и перекрытий практически исключен. Кроме того, стены таких помещений чаще всего возведены из блочного или монолитного железобетона, что также препятствует возникновению естественных вентиляционных потоков. В результате этого атмосфера подвальных помещений насыщена углекислым газом, который выделяется из хранящейся сельскохозяйственной продукции, отличается повышенной влажностью, особенно при высоком залегании грунтовых вод.

Обустройство обычных продухов (вентиляционных отверстий) в верхней части стен не дает желаемого результата, так как воздухообмен происходит только непосредственно у перекрытия. А воздух в нижней части помещения попросту застаивается. А это становится причиной появления плесени на стенах, активизации гниения хранящейся продукции.

Поэтому правильно разработанная и смонтированная вентиляция подвала должна решать следующие задачи:

• Обеспечить удаления за пределы помещения воздуха, насыщенного углекислым газом.
• Поддержание оптимального уровня влажности, определенного для отдельных периодов хранения с/х продукции.
• Обеспечить повышение (в зимний период) или понижение (летом) температуры воздуха в помещении.

При грамотном подходе к разработке проекта все эти задачи можно решить при помощи несложных систем естественной или принудительная вентиляция подвала.

Существующие решения по проветриванию подвальных помещений

Чтобы получить требуемых воздухообмен в подвальном помещении необходимо обеспечить разницу давления воздуха между приточным и вытяжным вентиляционными каналами. На практике задача решается следующими способами:

• Естественная вентиляция — наиболее простое и экономичное решение, которое требует только прокладки воздуховодов, монтаж вентиляторов не потребуется.
  Приточный канал прокладывают с улицы через наземную часть фундамента и выводят на высоту 15–20 см от поверхности пола. Отметим необходимость установки на входе металлических декоративных решеток, которые предотвратят проникновение грызунов в подвал. Вытяжку монтируют в противоположном углу, чтобы обеспечить проветривание всего объема помещения. Вход в этот канал устраивают непосредственно под перекрытием (потолком) подвала. Учитывая высокую влажность удаляемого воздуха, нелишним будет оборудование емкостью для сбора конденсата. Чтобы обеспечить естественную тягу вытяжку вертикально выводят через жилые помещения, чердак и кровельное покрытие. Чем выше будет расположен выход канала, тем эффективней будет работать вентиляция. Отметим, что такой вариант можно реализовать для помещений площадью до 50–60 квадратных метра.
• Если возможность вывода вытяжки на крышу отсутствует, то стоит остановить свой выбор на схеме с естественным притоком и принудительным удалением воздуха из подвала. Все решается довольно просто — ставится простейший вытяжной вентилятор, производительностью не менее 300–500 кубометров в час. Этот параметр определяется при расчетах и зависит от площади и объема помещения.
• Для подвальных помещений большой площади потребуется увеличение сечения используемых вентканалов, установка нескольких вытяжных вентиляторов, или обустройство полноценной приточно-вытяжной вентиляции. Рекомендуем использовать эту схему проветривания при размещении в подвальных помещениях мастерских, помещений бытового назначения.

Для прокладки вентканалов лучше использовать жесткие воздуховоды из оцинкованной или нержавеющей стали, пластика. При выводе вытяжки на кровлю монтаж вентиляции совмещают с общестроительными работами. Схема прокладки каналов должна быть разработана так, чтобы обеспечить возможность прохождение вытяжки через санузлы вместе с другими воздуховодами.

Возможность автоматизации вентиляции в подвале

Регулировать температуру и влажность в подвальном помещении можно за счет установки простейших систем автоматики и несложных исполнительных устройств. Контроль состояния атмосферы осуществляется датчиками углекислого газа и температуры. Для различных систем вентиляции подвала могут быть реализованы следующие схемы управления:

• При естественном проветривании регулирование осуществляется перекрытием клапанов, изменяющих сечение вытяжного канала. При превышении определенного уровня влажности заслонка открывается полностью, при падении температуры ниже установленного предела клапан перекрывают. Возможно как автоматическое, так и ручное управление.
• Управление принудительной вентиляции дополнительно может быть реализовано за счет регулировки частоты вращения крыльчатки или рабочего колеса вентилятора. Для этого используют преобразователи частоты или другие регулирующие устройства для асинхронных двигателей.

Стоимость монтажа вентиляционной системы в подвале невысока, поэтому задумайтесь о возможности заказать расчет, комплектацию оборудования и монтаж в специализированных компаниях.
