устройство, виды, как сделать самому
Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.
Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?
Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.
Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.
Голландская крыша: классика четырех скатов
Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.
Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.
Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.
А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.
Полувальмовая голландская крыша: особая устойчивость
Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.
Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.
Полувальмовая датская крыша: европейские традиции
А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.
Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.
Шатровая крыша: идеальные пропорции
Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.
Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:
Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:
Этап І. Планирование и проектирование
Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.
А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!
Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:
Этап ІІ.

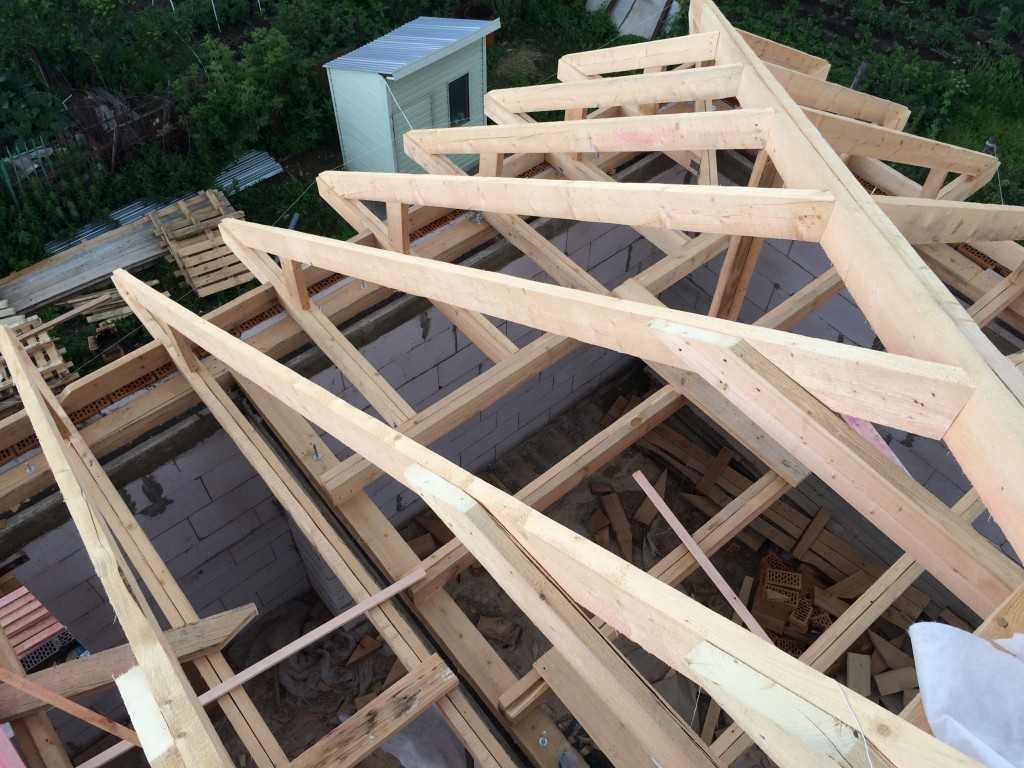

![](/800/600/http/ironplast.ru/wp-content/uploads/primer-montazha-shatrovoj-kryshi-svoimi-rukami.jpg)
Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.
Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это
Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.
Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.
А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.
Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.
Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.
Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.
Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил.
А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.
А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:
И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.
В жизни все эти элементы выглядят так:
Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:
Этап ІІІ.
![](/800/600/https/falcon93.ru/images/wp-content/uploads/2020/10/chetyrehskatnaya-krysha-svoimi-rukami-3-1.jpg)
Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.
А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.
Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам. Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.
Этап ІV. Монтаж конькового прогона
В рассчете конькового прогона отталкивайтесь от таких нюансов:
- Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два. При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.
- Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс. Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.
Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.
- Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.
В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:
Этап V. Установка стандартных и диагональных стропил
Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:
- Если посреди крыши будет только один коньковый прогон, тогда диагональную ногу нужно набивать на консоли прогона. Их специально для этого выпускают на 15 сантиметров за поддельную раму, а лишнее потом отпиливают.
- Если же прогона – два, тогда на них нужно установить шпренгельную конструкцию из горизонтальной балки и стойки, а затем уже закрепить сами накосные стропила.
- Если же балка при этом прочная, из бруса, а не из досок, тогда есть смысл сделать прибоину – короткую доску толщиной не менее 5 сантиметров. И на нее уже опирать накосные стропила вальмовой крыши.
Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.
На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.
Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.
Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:
У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.
Будьте в курсе!
Подпишитесь на новостную рассылку
Как сделать 4-х скатную крышу: устройство, узлы
Содержание
- Виды четырехскатных крыш
- Полувальмовые
- Угол наклона скатов и высота крыши
- Стропильная система четырехскатной крыши вальмового типа
- Диагональные стропила
- Опирание накосной стропильной ноги
- Как крепить нарожники и полуноги
- Как крепить нижние концы стропил
- Датская полувальмовая крыша
- Устройство 4 скатной шатровой крыши на примере беседки
Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.
Виды четырехскатных крыш
Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.
Даже простая «коробка» под 4-х скатной крышей выглядит внушительно
Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.
Общее устройство шатровой крыши
Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.
Устройство вальмовой кровли в общих чертах
При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.
Полувальмовые
Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.
Полувальмовые крыши — датская и голландская
Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.
Угол наклона скатов и высота крыши
Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.
Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.
Один из вариантов стропильной системы полувальмовой крыши
Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.
С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.
Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).
Стропильная система четырехскатной крыши вальмового типа
Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.
Стропильная система вальмовой крыши с наслонными стропилами
Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.
Стропильная система четырехскатной крыши: устройство вальмовой кровли
Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки.
Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.
Диагональные стропила
Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.
Как спаривать стропила из досок
Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).
- Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
- При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
- При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.
Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).
Шпренгельные балки поддерживают диагональные стропила
Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.
Опирание накосной стропильной ноги
Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.
Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.
Узел опирания диагональных стропильных ног с одним коньковым прогоном
Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.
Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:
- Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов.
Диагональные стропила подрезаются и опираются на шпренгельную стойку.
- Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.
При наличии двух коньковых балок
Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).
Крепление накосного стропила к мауэрлату
Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.
Как крепить нарожники и полуноги
К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).
Чтобы не считать размеры балок, можно воспользоваться таблицей
Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.
Способы крепления
Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.
Как крепить нижние концы стропил
Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.
Скользящее крепление для стропил
При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).
Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.
Несколько вариантов крепления стропил к мауэрлату
Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.
Датская полувальмовая крыша
Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.
Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.
Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).
Стропильная система четырехскатной крыши: датской полувальмовой
При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:
- Крайние стропила делают сдвоенными.
- Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.
Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.
Устройство 4 скатной шатровой крыши на примере беседки
Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.
Схема стропильной системы шатровой крыши для беседки
Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.
Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.
Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги
Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.
Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).
Размер граней — по сечению среза стропильных ног
Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.
Стропильная система 4 скатной вальмовой крыши собрана
По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.
Испытания прошли успешно
Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.
невидимых опасностей | Журнал Professional Roofing
Примечание редактора: Выводы и заключения в этой статье принадлежат автору и не обязательно отражают официальную позицию Национального института охраны труда и здоровья или Центров по контролю и профилактике заболеваний.
Когда вы едете по различным пригородам в США, даже более распространенным зрелищем, чем белый частокол, является крыша с крутым скатом. В зависимости от того, где вы находитесь, крутизна может варьироваться в зависимости от местного климата или года постройки дома. Новые дома, как правило, имеют более крутые крыши, чем их предшественники; это может быть из-за погоды и / или из эстетических соображений. Хотя крыши с более крутым уклоном могут добавить привлекательности, их конструкция может вызвать проблемы со здоровьем и безопасностью для тех, кто их устанавливает.
Строители сталкиваются со многими рисками получения травм, начиная от травматических (таких как падение с высоты или удар предметами) до повторяющихся или кумулятивных (например, скелетно-мышечные). Работа на жилой (крутоскатной) крыше ничем не отличается, но с добавленным элементом наклонной рабочей поверхности. Согласно данным Бюро трудовой статистики, рабочие-кровельщики занимают второе место по частоте не только травм и смертельных случаев, но и связанных с работой заболеваний опорно-двигательного аппарата среди всех секторов строительства. Жилые кровельщики могут длительное время находиться в неудобных и статических позах, в которых они ползают, приседают, горбятся и становятся на колени.
Кроме того, эти рабочие должны выполнять ручные погрузочно-разгрузочные работы, такие как перенос тяжелых материалов и инструментов на наклонной поверхности. Жилые кровельщики также подвергаются повторяющимся движениям, силовым нагрузкам и ударной вибрации, например, при работе с гвоздезабивным пистолетом.
Физические риски
Скелетно-мышечные травмы представляют собой группу болезненных расстройств, поражающих мягкие ткани (мышцы, сухожилия и/или нервы) тела. Хотя эти заболевания могут поражать любую часть тела, у кровельщиков чаще всего поражаются нижние конечности (лодыжки, колени и бедра) и/или спина и позвоночник. Что делает скелетно-мышечные травмы такой проблемой, так это то, что многие люди не знают, что они в опасности, пока не начнут ощущать последствия травмы. Это происходит потому, что скелетно-мышечным травмам требуется время, чтобы развиться и проявиться. Кроме того, многие факторы — физические и психосоциальные — могут привести к травмам опорно-двигательного аппарата.
Неудобные или длительные позы обычно считаются основным фактором риска скелетно-мышечных травм, связанных с работой. Хотя стояние в вертикальном положении считается безопасной и нейтральной позой, выполнение работ на крыше жилого дома требует, чтобы люди принимали положения тела, близкие к предельным диапазонам движений человека. Кроме того, неловкие позы, сохраняемые в течение длительного времени, могут увеличить риск травм опорно-двигательного аппарата.
Повторяемость и темп работы также являются факторами риска и относятся к тому, как часто повторяются движения или задачи, а также к скорости суставов во время движений и задач. Установка жилых кровельных систем повторяется и происходит в быстром темпе. Организму не дается время на отдых и восстановление, и со временем он изнашивается, и рабочий может получить травму опорно-двигательного аппарата.
Кроме того, многие работы по кровельным работам требуют больших, но не максимальных силовых нагрузок на тело человека. Это увеличивает мышечное усилие, увеличивая связанную с этим усталость, и, если не обеспечить надлежащее время восстановления, может привести к травме.
Вибрация представляет собой риск повреждения опорно-двигательного аппарата, который не обязательно является преобладающим для кровельщиков жилых домов, но использование пневматических инструментов может создать некоторую опасность. Во время кровельных работ в жилых домах вибрация воздействует на сухожилия, мышцы, суставы и нервы рабочих и представляет собой более локальное воздействие на руки. Общими симптомами являются потеря осязания и захвата, онемение пальцев и боль. Кроме того, рабочий может использовать больше силы и неудобное положение тела, потому что ручные инструменты с вибрацией труднее контролировать.
К сожалению, жаркая и холодная погода может увеличить риск травм опорно-двигательного аппарата среди кровельщиков жилых домов. Высокие температуры вызывают быстрое физическое утомление, что может сделать рабочих более уязвимыми к травмам. При низких температурах конечности могут онеметь, а с онемевшими руками рабочие могут неправильно оценить величину силы, необходимой для выполнения задачи. Кроме того, холодная погода снижает гибкость и увеличивает риск травм опорно-двигательного аппарата.
Риски скелетно-мышечных травм, о которых я упоминал, носят более биомеханический и физический характер. Существует несколько психосоциальных факторов риска, которые также могут способствовать развитию скелетно-мышечных травм. Многие из них потенциально могут быть связаны с кровельными работами в жилых домах.
Психосоциальные риски
Один из психосоциальных рисков влечет за собой отсутствие влияния или контроля над своей работой, что происходит, когда работники чувствуют, что у них нет возможности работать с руководителями для изменения задачи.
Еще одним распространенным риском в строительной отрасли является необходимость повышения производительности труда. Чем быстрее завершаются проекты, тем быстрее работник может получить компенсацию и перейти к следующему проекту. Повышенная скорость может привести к ошибкам в осанке и повышенной утомляемости.
Кроме того, когда руководство и рабочие не разговаривают друг с другом, это может привести к ощущению отсутствия контроля над своей работой.
Хотя психосоциальные факторы риска могут показаться не столь опасными по сравнению с биомеханическими и физическими факторами риска, все это важно учитывать. Из-за кумулятивного характера скелетно-мышечных травм любой из этих факторов, помимо физического риска, может со временем накапливаться.
Каждый отдельный работник по-разному реагирует на различные раздражители, и трудно создать стандартное решение для риска травм опорно-двигательного аппарата. Рабочие должны не торопиться, чтобы узнать о факторах риска, и усердно выполнять как можно больше процедур для обеспечения своей безопасности.
Защитное вмешательство
Хотя защитные носимые средства (такие как наколенники, наколенники и удлинители для инструментов) существуют для снижения риска травм опорно-двигательного аппарата для строительных рабочих, мало, если таковые имеются, специально для кровельных рабочих. Одной из причин этого является отсутствие стандартизации в жилищной кровельной среде. Другие причины включают:
- Крыши жилых домов имеют разный уклон. Крыши в одной застройке могут варьироваться от 3:12 до 12:12. Трудно разработать носимое устройство, которое будет удовлетворительно функционировать в любых условиях.
- Процедуры установки кровельных покрытий и подстилающего слоя не стандартизированы. Это, опять же, затрудняет разработку носимых устройств для кровли.
- Кровельные системы и подложки разнообразны, и обеспечить, чтобы носимые устройства можно было использовать во всех различных комбинациях, — непростая задача.
- В отличие от других строительных специальностей, работа на крыше жилого дома подвергает людей воздействию стихии; на крыше трудно спрятаться от непогоды.
Исследования
Рис. 1: Сегмент инструментального симулятора кровли NIOSH. Поверхность кровли можно регулировать от 0 градусов (А) до 15 градусов (В) и 30 градусов (С).
В 2016 году отдел исследований физических эффектов Лаборатории воздействия на здоровье NIOSH инициировал программу исследований жилых крыш, направленную на снижение риска травм опорно-двигательного аппарата.
В исследовании используется инструментальный симулятор кровельного покрытия, который может быть настроен на несколько уклонов для имитации различных крыш (см. рис. 1). Тренажер представляет собой деревянную раму размером 2 х 6 с прогулочной поверхностью из ориентированно-стружечной плиты. Две секции размером 2,5 на 2,5 м расположены рядом друг с другом, чтобы было больше места для ходьбы. При соединении двух сегментов размеры симулятора крыши составляют 5 на 2,5 м. Одна из секций оснащена тремя силовыми платформами. Силовые платформы могут фиксировать силы реакции земли при выполнении всех предлагаемых задач. Обе секции симулятора крыши можно зафиксировать под тремя углами: 0, 15 и 30 градусов.
Хотя эта программа все еще находится в зачаточном состоянии, было завершено несколько других исследований риска травм опорно-двигательного аппарата у кровельщиков жилых домов.
Носимые устройства
NIOSH изучил эффективность различных носимых устройств, стоя на коленях на склоне. Из-за уникальной рабочей среды жилые кровельщики тратят более 75% своего рабочего времени на то, чтобы ползать, сидеть на корточках, наклоняться и стоять на коленях. Совокупный эффект этих неудобных поз в сочетании с повторяющимися движениями может привести к болям в пояснице и увеличить нагрузку на опорно-двигательный аппарат нижних конечностей, что приведет к остеоартриту.
В результате кровельщики занимают второе место по частоте профессиональных травм опорно-двигательного аппарата среди всех строительных секторов, и, согласно данным BLS, большинство травм приходится на нижнюю часть спины и нижние конечности. Было обнаружено, что введение наклонных поверхностей вызывает изменения позы, особенно при виде сбоку, у рабочих, стоящих на коленях, что приводит к неудобной позе, что может привести к повышенному риску травм.
Наколенники уменьшают экстремальную позу во время отдыха рабочих. Но исследование пришло к выводу, что наколенники, несмотря на то, что они не предназначены для использования на наклонной поверхности, также способны стимулировать более нейтральное положение коленей и бедер рабочих. Хотя носимые устройства обещают быть эффективными, текущие модели, протестированные NIOSH, могут не изменить осанку в достаточной степени, чтобы оказать клиническое влияние на риск скелетно-мышечной травмы у кровельщиков. Таким образом, этот проект был первым шагом в использовании носимых устройств для кровли для снижения этих рисков, и будущий проект должен быть сосредоточен на оптимизации коленных спасателей для кровельных работ.
Заболевания коленей
Рисунок 2: Субъект стоит на коленях на сегменте крыши с инструментами
Кровельщики часто страдают от травм опорно-двигательного аппарата в коленях, и несколько эргономических исследований определили, что стояние на коленях является потенциальным фактором риска травм и заболеваний коленей. Чтобы оценить риски производственных травм, вызванные стоянием на коленях во время укладки гонта, NIOSH использовал свой кровельный симулятор с изменяемым углом наклона (см. рис. 2). Это исследование показало, что уклон крыши и рабочая осанка значительно влияют на развитие скелетно-мышечных травм у кровельщиков. Кровельщики больше подвержены риску травмирования коленей, работая в динамической позе на коленях во время укладки гонта, чем в статической позе на коленях. Исследование также показало, что, хотя некоторые факторы риска травм опорно-двигательного аппарата снижаются на крыше с высоким уклоном, другие факторы риска травм опорно-двигательного аппарата на крышах с высоким уклоном увеличиваются при укладке черепицы. Поэтому требуется надлежащее внимание при работе на крышах с высоким уклоном во время укладки гонта.
Движение тела
В другом исследовании испытуемые пересекали 26-градусный сегмент крыши, во время которого рассчитывались трехмерные движения тела нижних конечностей. Одна нога находилась выше по склону, а другая — ниже во время ходьбы поперек склона. В целом, ходьба поперек склона на 26-градусной крыше значительно изменила 77% измеренных пиковых показателей нижних конечностей по сравнению с ходьбой по ровному выбранному темпу.
Данные свидетельствуют о том, что наклон крыши вызывает значительные изменения в ходьбе поперек склона, и эти изменения могут временно изменить ощущение положения тела, что может привести к частым падениям и травмам опорно-двигательного аппарата. Это исследование только количественно оценило изменения от уровня уровня к наклонному состоянию. Изменения переменных нижних конечностей нельзя классифицировать как хорошие или плохие, пока не будет проведено дополнительное исследование.
Ходьба на ходулях
Строители часто используют ходули, чтобы подняться выше над землей для выполнения многих задач. Некоторые эпидемиологические исследования показывают, что использование ходулей может подвергать рабочих повышенному риску травм колена и/или повышать вероятность спотыканий и падений.
В исследовании NIOSH мы разработали инверсную динамическую модель ходьбы на ходулях, чтобы изучить влияние этой активности на моменты в суставах и мышечно-скелетные нагрузки в нижних конечностях. Модель ходьбы на ходулях была разработана с использованием коммерческого программного обеспечения для моделирования опорно-двигательного аппарата AnyBody.
Моделирование проводилось с использованием данных, собранных в ходе испытаний четырех субъектов. Все испытуемые шли без ходулей или на ходулях по прямой 12-метровой дорожке. Моделирование показало, что использование ходулей потенциально может увеличить максимальную вращательную силу в суставе при разгибании колена примерно на 20 % и вызвать снижение на 15 % и небольшое снижение пикового момента в суставе при сгибании голеностопного сустава и разгибании бедра соответственно.
Прогнозы модели по мышечным силам показали, что использование ходулей потенциально может увеличить нагрузку на пять из восьми основных групп мышц нижних конечностей. Наиболее примечательной была сила в одной из четырехглавых мышц, которая, как было обнаружено, потенциально увеличивалась до 1,79.время ходьбы на ходулях по сравнению с обычной ходьбой. Эта модель будет полезна инженерам в их усилиях по улучшению конструкции ходулей, чтобы снизить нагрузки на опорно-двигательный аппарат и риск падения. Хотя сваи не используются для кровельных поверхностей жилых помещений, многие из методов исследования опорно-двигательного аппарата, разработанных в этом исследовании, легко применимы к изучению скелетно-мышечных травм у кровельщиков.
Заболевания поясничного отдела позвоночника
Рабочие-кровельщики давно страдают заболеваниями поясничного отдела позвоночника. Эти работники проводят больше рабочего времени, стоя на коленях, сутулясь, ползая и сидя на корточках на наклонных крышах, по сравнению с работой на ровной поверхности; следовательно, они постоянно сгибают или скручивают свое тело. NIOSH исследовал влияние неровной поверхности земли на травмы нижней части спины при выполнении ручных операций по обработке материалов. Результаты показывают, что когда рабочий выполняет ручную работу с материалами, наклонная поверхность изменяет биомеханику туловища, что может привести к повышенной нагрузке на позвоночник и болям в пояснице.
Укладка смоделированной черепицы NIOSH анализировалась в четыре последовательных этапа:
- Начиная с вертикального положения на коленях, поднимая и укладывая черепицу
- Поднятие и установка пистолета для гвоздей
- Использование гвоздезабивного пистолета для крепления черепицы
- Возвращение гвоздезабивного пистолета в исходное положение и возвращение в вертикальное положение на коленях
Было обнаружено много различий между наклоном и фазой, но один интересный результат заключается в том, что по мере увеличения наклона крыши максимальный угол сгибания туловища рабочего уменьшался. Результаты показывают, что на положение туловища влияют различия в наклоне крыши и задачи по установке черепицы, а такие устройства, как наколенники и наколенники, могут уменьшить углы сочленения в багажнике; однако таких устройств, предназначенных исключительно для кровельных работ, в настоящее время нет.
Глубокие приседания
Расширяя и используя методы моделирования опорно-двигательного аппарата из проекта ходулей, NIOSH также исследовал реакцию мышц колена во время глубоких приседаний (120 или более изгибов колена) с наколенниками и без них. Было замечено, что использование наколенников помогает снизить нормальные контактные силы внутри и снаружи коленного сустава на 42% и 57% соответственно. Хотя эти результаты многообещающи для снижения риска травм опорно-двигательного аппарата у кровельщиков жилых домов, необходимо провести дополнительную работу, чтобы понять, как снизить этот риск.
Итог
Кровельные работы в жилых домах создают среду, которая подвергает рабочих повышенному риску травм опорно-двигательного аппарата. Исследования в NIOSH предназначены для разработки и помощи в реализации руководств для работодателей по созданию эффективных программ на рабочем месте, которые поддерживают и улучшают здоровье работников. Работодатели несут ответственность за обеспечение безопасных условий труда и гарантируют, что работники используют безопасные методы работы. Мы призываем работодателей разрабатывать программы обучения, чтобы довести до сведения сотрудников информацию о том, как минимизировать риск травм опорно-двигательного аппарата на крышах жилых домов.
Скотт П. Брелофф, доктор философии, инженер-биомедик NIOSH.
WEB
ЭКСКЛЮЗИВ
Как сделать ставку на кровельные работы, как оценить и оценить кровельные работы
Как подать заявку на кровельные работы, как оценить и оценить кровельные работы — IKO Перейти к основной навигации перейти к содержанию Перейти к нижнему колонтитулуСодержание:
- Как подать заявку на кровельные работы, как оценить и оценить кровельные работы
- Как измерить крышу и рассчитать необходимое количество черепицы
- Осмотр крыши
- Расчет материалов, труда и накладных расходов
- Как определить цену кровельных работ
- Хорошее, лучшее, лучшее предложение для кровли
- Как составить смету работ на крыше
- Формы предложений по кровле
Как сделать ставку на кровельные работы, Как оценить и оценить кровельные работы
Потратив немного времени на изучение того, как делать ставки на кровельные работы и как оценивать кровельные работы, вы можете получить дивиденды для своего бизнеса. Подрядчик по кровле обнаружил, что 90 процентов кровельщиков занижают свою работу. Вся отрасль могла бы извлечь выгоду из того, что освежит в памяти, как делать ставки на кровельные работы. Вы можете получить больше прибыли, изменив способ измерения крыши или оценку затрат, чтобы лучше отражать реальные затраты, которые вы будете платить.
Вам также будет полезно узнать, как получить кровельные работы за счет более выгодных цен и ставок. Возможно, ваша заявка не заполнена или не понятна домовладельцу? Если вы можете использовать свою ставку как возможность выразить свою ценность, вы можете перестать сосредотачиваться на том, чтобы быть ниже ставки, и получить больше прибыли в целом. Мы проведем вас через каждый этап процесса оценки и подачи заявок, чтобы вы могли продолжать развивать свой кровельный бизнес.
Как измерить крышу и рассчитать необходимое количество черепицы
Первым шагом любой оценки является измерение крыши и расчет стоимости самого дорогого материала, который у вас есть — черепицы. Совершенствование ваших навыков оценки может помочь вам найти метафорические или буквальные скрытые углы, которые стоят вам денег.
- Шаг первый: Находясь на земле, измерьте внешний вид дома. Из этих измерений рассчитайте площадь дома в квадратных футах. Например, допустим, вы работаете с простым прямоугольным домом. Из ваших наземных измерений вы обнаружили, что он имеет ширину 32 фута и длину 64 фута. Таким образом, его площадь составляет 2048 квадратных футов.
- Шаг второй: Когда вы делите площадь дома на 100, вы узнаете, сколько квадратов (это просто термин кровельщика для 100 квадратных футов) вы работаете. Поскольку три пачки гонта обычно предназначены для покрытия квадрата, этот расчет очень полезен. В нашем примере дом имеет площадь 20,48 кв.
- Шаг третий: Однако то, что вы только что подсчитали, представляет собой плоскую площадь, а крыши большинства жилых домов имеют наклон. Вам необходимо учитывать шаг, чтобы иметь точную оценку материалов.
Во-первых, измерьте уклон крыши. Начните с края крыши и отмерьте 12 футов.
- Шаг четвертый: Теперь измерьте вверх под углом 90 градусов, чтобы определить, насколько крыша возвышается над этой длиной. Допустим, наша крыша поднялась на 5 футов. Это означает, что его шаг составляет 5:12.
- Шаг пятый: Для крыши с таким уклоном потребуется примерно на 25 процентов больше гонтов, чем для плоских крыш. Итак, чтобы подсчитать, сколько квадратов в этой крыше, вы должны умножить квадраты, которые вы уже подсчитали, на 1,25, чтобы добавить дополнительную четверть. Это даст этой крыше 25,6 квадрата (20,48 х 1,25 = 25,6).
- Шаг шестой: Округлите до 26. Помните, что всегда нужно планировать расходы и сюрпризы, чтобы ваши расходы не превышали заявленную цену и чтобы вам не приходилось покупать больше гонтов, пока вы находитесь на распродаже. работа.
- Шаг седьмой: После того, как вы получите окончательную сумму квадратов, вам нужно учесть отходы.
Приблизительно от 10 до 15 процентов вашей черепицы будет потрачено впустую.
Вам может быть интересно, а что, если ваша крыша имеет другой уклон? Что ж, если бы уклон этой крыши был ближе к 3:12, чем к 5:12, вы бы умножили количество плоских квадратов на 1,15. Если бы шаг был 4:12, вы бы разделили разницу между 1,25 и 1,15, чтобы умножить на 1,20.
А как насчет более крутых крыш? Для крыш с уклоном от 6:12 до 9:12 умножьте на число от 1,24 до 1,4. Для высоких скатных крыш с уклоном от 10:12 до 12:12 умножьте на число от 1,4 до 1,7.
Учет уклона крыши при расчете
Уклон крыши | Множитель |
---|---|
3:12 | 1,15 |
4:12 | 1,20 |
5:12 | 1,24 |
6:12 | 1,24 |
7:12 | 1,30 |
8:12 | 1,35 |
9:12 | 1,40 |
10:12 | 1,40 |
11:12 | 1,55 |
12:12 | 1,70 |
Учтите, что если бы та же самая крыша имела уклон 12:12, ей потребовалось бы 34,8 квадрата (20,48 x 1,7 = 34,8), которые вы округлили бы до 35. Это огромное увеличение по сравнению с количеством квадратов с низким уклоном, равным 26. , Если вы ошиблись в расчете площади или забыли учесть уклон, вы можете значительно снизить свои фактические затраты. У вас также может закончиться опоясывающий лишай, пока вы находитесь на работе, что будет стоить вам времени.
Если вы работаете с крышей, которая имеет несколько скатов или состоит из нескольких форм, вам нужно рассчитать площадь и площади каждой части отдельно и сложить их вместе, чтобы получить окончательную сумму. Проще всего измерить каждую секцию отдельно с крыши, поэтому вам не нужно ходить по дому вашего клиента.
Вы обнаружите, что некоторые производители гонта из-за размера и упаковки продукции покрывают меньшую площадь крыши в своих связках. Вам понадобится больше пакетов, если вы используете бренд, который на самом деле не покрывает 100 квадратных футов в трех пакетах. Кроме того, некоторые специальные гонты могут покрывать менее 100 квадратных футов в трех связках, поэтому обязательно перепроверьте.
Осмотр крыши
Даже если домовладелец направляет вас к определенному участку крыши, где, по его мнению, есть протечка, вам следует тщательно осмотреть всю крышу. Домовладелец может не знать о большем ущербе, и вы могли бы сэкономить его/ее деньги, поймав его до того, как он причинит ущерб. Кроме того, это поможет вам продать большую работу и завоевать доверие домовладельца.
При осмотре крыши запишите следующее:
- Любые участки повреждения.
- Состояние черепицы.
- Количество, состояние и длина карнизов.
- Количество, состояние и длина ендов.
- Длина и состояние бедер и гребней.
- Количество и состояние вентиляционных отверстий, дымоходов, вентиляционных отверстий и световых люков.
- Длина и состояние всех прошивок.
- Любые необычные элементы крыши, такие как солнечные батареи и спутниковые антенны.
- Количество слоев черепицы и других материалов, уже нанесенных на крышу.
Прежде чем спуститься с крыши и вернуться, чтобы поговорить с домовладельцем, составьте общий план того, что нужно для крыши, чтобы вы могли заранее ответить на некоторые из его/ее вопросов. Оставьте детали для заявки.
Расчет материалов, труда и накладных расходов
Теперь вам нужно найти стоимость других материалов, а также трудозатрат и накладных расходов. Когда вы впервые узнали, как делать ставки на кровельные работы, вполне вероятно, что вы пренебрегли несколькими ключевыми расходами, включая часть расходов на аренду или страхование. Этот список поможет вам найти недостающие расходы.
Во-первых, прежде чем приступить к расчету материалов и работ, еще раз ознакомьтесь со всеми соответствующими строительными нормами, поскольку они могут существенно повлиять на ваши расчеты. Например, некоторые муниципалитеты требуют, чтобы вы использовали более четырех гвоздей для крепления черепицы. Другим требуется защита от льда и воды. Все зависит от расположения дома.
Когда вы будете готовы, рассчитайте все необходимые материалы:
- Гвозди: Если вы используете IKO’s Cambridge ® , вам потребуется примерно 240 гвоздей на квадрат или 360 гвоздей на квадрат при укладке в соответствии с процедурой нанесения при сильном ветре. Наша черепица больше, чем у многих брендов, и, наряду с ее большей известностью, для нее потребуется меньше гвоздей, чем для большинства других, что является отличным способом сократить расходы. Если вы используете другую черепицу с меньшим размером и экспозицией и, следовательно, меньшим покрытием, вам, вероятно, потребуется использовать больше гвоздей. Вы можете отслеживать, сколько ящиков для гвоздей вы используете для каждой уникальной работы, что поможет вам сделать более точные оценки для ваших будущих ставок.
- Оклад: Используйте ранее измеренную длину оклада крыши, чтобы определить, сколько вам потребуется. Не забывайте об обшивке ендовы или о том, что элементы ступенчатой обшивки должны перекрываться не менее чем на 2 дюйма.
Кроме того, вам понадобятся специальные сапоги для сантехнических вентиляционных отверстий.
- Подложка: Производители подложки сообщат вам площадь, которую занимает каждый рулон подложки, что упрощает расчет потребности в подкладке, если вы учитываете, какое перекрытие обычно получается при укладке. Не забывайте учитывать защиту от льда и воды вокруг карнизов, ендов и других элементов крыши.
- Битумная и коньковая черепица: Ваш первоначальный расчет гонта не включал в себя гонты для ребра и конька. Вы уже измерили длину ребер и гребней, и связка гонтов с тремя выступами покроет примерно 29,5 погонных футов (9 метров), если вы разрежете каждую черепицу на три части. Если вы используете специальные гонты для вальмовых и коньковых гонтов, производитель должен сообщить вам, сколько погонных футов покроет пачка. Например, одна из связок гонта IKO Hip and Ridge 12™ покроет примерно 36,5 погонных футов (11,1 метра).
- Вентиляционные отверстия: Для некоторых работ можно оставить вентиляционные отверстия как есть или использовать их повторно, но не всегда.
- Оборудование: Вы не должны забывать об аренде и транспортировке всего оборудования, необходимого для работы, которое может включать самосвал, самосвал, стоимость доставки и т. д.
- Рабочая сила: Во-первых, решите, сколько сотрудников потребуется для этой работы. Затем, если вы платите своим сотрудникам по часам, посчитайте затраты на оплату труда по часам. Помните, что несколько вещей могут увеличить время, необходимое для проекта, например, сложная форма крыши, большее количество ендов и окладов, чем обычно, удаление нескольких слоев черепицы и т. д. Погодные условия также могут влиять на ваши трудозатраты. Если вам нужно уволить сотрудников из-за непогоды, нужно ли им платить и сколько? Кроме того, вам нужно будет заплатить за их время, пока они готовят крышу к дождю, что может включать в себя ее накрытие брезентом.
- Оплата: Если вы платите своим сотрудникам по квадратам, рассчитайте их таким образом.
Не забудьте включить процент от стоимости сотрудников, которые не работают на крыше, таких как продавцы и бухгалтеры.
- Накладные расходы: Есть еще несколько мелочей, которые нужно добавить. Это может включать техническое обслуживание автомобиля, расходы на топливо, процент от арендной платы и коммунальных услуг вашего офиса, страхование компенсации работникам и т. д.
Как определить цену кровельных работ
Теперь, когда вы приблизительно знаете, во сколько вам обойдется работа, вам нужно решить, какую плату брать с клиента. По данным Roofing Contractor, более девяти из 10 специалистов по кровельным работам не достигают своей цели, потому что они просто неправильно рассчитывают. Если вы хотите получить 10-процентную маржу за работу в 1000 долларов, вы берете 1111 долларов, а не 1100 долларов. Как добраться до этого числа?
Общая стоимость этой работы составляет 1000 долларов США. Если вам нужна 10-процентная маржа, эти затраты составляют 90 процентов от конечной цены продажи, в то время как маржа составляет остальные 10. Таким образом, окончательная цена продажи равна вашим затратам, деленным на процент: 1000 / 0,90 = 1111. Таким образом, вы берете с клиента 1111 долларов.
Предположим, вы хотите вместо этого рассчитать 5-процентную маржу для этой же работы. Если это так, ваши затраты составят 95 процентов от общей стоимости продажи, а маржа — остальные пять процентов. Опять же, вы записываете процент в виде десятичного знака и используете ту же формулу. 1000 / 0,95 = 1052. Таким образом, чтобы получить 5-процентную маржу, вы должны взять с клиента 1052 доллара.
Хорошее, лучшее, лучшее предложение для кровельных работ
Важно знать, как добиться определенной маржи, но это не поможет вам решить, какая маржа будет лучше всего работать для вашего бизнеса. Вместо того, чтобы выбирать одну маржу, предложите своим клиентам три (с повышенной ценностью в каждой ценовой категории) и посмотрите, что они выберут. Эта стратегия называется «хорошее, лучшее, лучшее ценообразование».
Существует несколько различных способов реализации этой схемы ценообразования. Вы можете предложить домовладельцам различные комбинации гонта и подложки, составляя три отдельных пакета. Например, клиент, которому нужна черепица премиум-класса, такая как Crowne Slate™ от IKO, заплатит лучшую цену. С другой стороны, пожилая пара с традиционными вкусами и ограниченным бюджетом может предпочесть хороший пакет с черепицей IKO с 3 вкладками. Таким образом, вы можете представить свою заявку с тремя пакетами, которые выглядят следующим образом:
- Хорошая упаковка: черепица с 3 выступами. Стоимость: 1052 доллара.
- Better Package: архитектурная черепица и превосходные услуги по очистке. Стоимость: 1311 долларов.
- Лучший пакет: дизайнерская черепица премиум-класса, высококачественные вентиляционные отверстия и аксессуары, превосходные услуги по очистке и второй осмотр крыши. Стоимость: 1876 долларов.
Вы не только увеличиваете цену более дорогой черепицы, но также увеличиваете прибыль за каждую упаковку. Возможно, вы уже видите обоснование: хотя эти цифры приведены только для примера, вы можете видеть, что это гораздо более низкий переход к лучшему пакету, чем к лучшему. Вы можете видеть ценность более дорогих пакетов, и ваш клиент тоже.
Чтобы оправдать более высокую маржу, вы также можете предложить хорошие, лучшие, лучшие ценовые пакеты на основе ваших услуг. Например, ваш лучший ценовой пакет может предложить вторую инспекцию крыши через определенное время после того, как вы закончите работу. Это повышает ценность клиентов и позволяет вам брать больше за небольшое количество времени. С другой стороны, если вашей целью является предотвращение обратных вызовов, эта стратегия может вам не подойти. Но есть и другие услуги, которые вы могли бы предложить. Вы даже можете включить услугу, которую вы уже предоставляете в этой схеме ценообразования.
Предлагая хорошую, лучшую, лучшую схему ценообразования, вы сможете обслуживать более широкий круг клиентов, развивая свой бизнес. Вы по-прежнему будете привлекать клиентов высокого класса, которых привлекает лучший пакет. Конечно, когда вы думаете о том, как определить цену кровельных работ, вы также думаете о том, чтобы быть подрезанным. Однако эта схема ценообразования на самом деле снижает вероятность того, что клиенты с ограниченным бюджетом выберут другую кровельную компанию, которая предлагает более низкую цену, потому что вы по-прежнему предлагаете очень конкурентоспособную цену.
Вы можете предложить более трех пакетов ценообразования, но чем больше вы предлагаете, тем выше вероятность того, что домовладелец будет перегружен их возможностями и просто выберет компанию, предлагающую менее запутанную структуру ценообразования. Ваша цена должна быть ясной, как и остальная часть вашей ставки.
Как составить смету работ на крыше
Когда у вас есть структура ценообразования, вы готовы написать официальное предложение. Вы должны помнить о трех ключевых вещах, чтобы написать успешную ставку:
- Первый: Он должен четко сообщать домовладельцу, какие продукты и услуги он получает.
- Второй: Он должен быть простым для понимания, без слишком большого количества специфики или отраслевого жаргона.
- Третий: Он должен быть достаточно подробным, чтобы домовладелец понимал ценность, которую он/она получает.
Сбалансировать эти потребности может быть непросто. Некоторые клиенты будут более осведомлены о кровле, чем другие, и поймут или захотят получить более подробную информацию. Другие будут менее склонны узнавать подробности. Однако вы никогда не захотите, чтобы домовладелец, у которого есть несколько ставок, увидел важную деталь чужой ставки, которую вы не включили в свою. Убедитесь, что вы охватили все основы.
Домовладельцы ожидают увидеть следующее в смете работ:
- Подтверждение лицензии и страховки: Вы должны приложить любые документы, которые могут убедить клиентов в том, что вы ведете ответственный бизнес.
- Освобождение от залога: Домовладельцы не хотят беспокоиться о том, будете ли вы платить своим субподрядчикам. Успокойте их с юридически обязывающим освобождением от удержания.
- Пункт о расторжении договора: У вас или у домовладельца есть веские причины расторгнуть договор. Распишите эти термины так, чтобы вам обоим было удобно.
- Даты начала и окончания проекта: Обратите внимание, что эти даты гибкие в случае ненастной погоды или неожиданной проблемы с крышей.
- Условия платежа: Укажите крайний срок для любых авансовых, промежуточных и окончательных платежей и их суммы. Объясните, какие способы оплаты вы принимаете и каковы ваши условия в отношении просроченной оплаты. Не бойтесь начислять проценты за просроченные платежи.
- Стоимость работ и материалов: : Не раскрывайте свою разметку в этом разделе. Перечислите материалы, но укажите труд как единовременную сумму. Не забудьте включить в этот раздел информацию о мелком ремонте обшивки. Также укажите, являются ли лишние материалы вашей собственностью или собственностью домовладельца. Как правило, остатки являются собственностью подрядчика для использования в другой работе.
- Наименования материалов: Домовладельцам необходимо знать, какую черепицу, подложку и аксессуары они получают.
- Стоимость оборудования и очистки: Отделение этих статей от общих затрат на рабочую силу помогает убедить домовладельцев в том, что у вас будет надлежащее оборудование и вы будете убираться после того, как закончите работу.
- Налог с продаж и другие сборы: Если вы живете в районе, где взимаются налоги с продаж или другие сборы за кровельные работы, укажите их, чтобы клиент знал полную стоимость.
- Ваша контактная информация: Вероятно, вы уже давали потенциальному клиенту свою контактную информацию, но всегда есть вероятность, что он ее потерял. Включение его в ставку гарантирует, что ваша информация будет легко доступна для связи с вами.
У домовладельцев в кармане будет несколько ставок. Вы хотите, чтобы ваш выделялся. Поэтому есть несколько маркетинговых элементов, которые вы можете включить, чтобы заключить сделку. Среди них:
- Отзывы: Несколько слов о ваших услугах от бывшего клиента очень убедительны для новых клиентов. Вы можете получить эти отзывы из онлайн-источников, таких как HomeAdvisor, Yelp или Google, или попросить хороших клиентов написать вам.
- Информация о гарантии: Когда вы напоминаете клиентам, что больших инвестиций, которые они собираются сделать, хватит на долгие годы, они с большей вероятностью сделают эти инвестиции. Включите подробную информацию о любой ограниченной гарантии, которую вы предлагаете, и любой ограниченной гарантии, которую предлагает производитель.
- Картинки: Не стоит недооценивать влияние изображений, независимо от того, решите ли вы выделить свои лучшие работы или изобразить свое улыбающееся лицо. Картинки помогают установить связи.
Конечно, есть много других тактик из мира маркетинга, которые можно применить к вашей ставке. Ознакомьтесь с советами IKO по маркетингу для женщин и более общими советами по презентациям продаж для кровельщиков.
Формы предложений по кровельным работам
Последнее, что вам нужно сделать, это выбрать формат вашего предложения. Более крупные компании могут захотеть разработать форму с помощью графического дизайнера, что поможет выделить их предложение. Те, кто только начинает, могут положиться на бесплатные формы заявок на кровлю, доступные в Интернете. Вот где их найти:
- Microsoft: Этот шаблон не сделан специально для кровли, но выглядит вполне симпатично.
- Template.net: Здесь есть несколько чистых шаблонов, но бесплатные версии недостаточно детализированы.
- Pinterest: Если вы умеете выполнять базовое редактирование изображений, вы можете использовать многие шаблоны на Pinterest.
- Шаблон предложения: Этот сайт предлагает базовый шаблон, который легко редактировать. Это хорошая отправная точка.
- Шаблон выставления счетов: В этом шаблоне есть изображение, которое вы можете заменить другим изображением, если вам что-то нужно.
- Клуб кровельщиков: Пользователь Клуба кровельщиков предложил всем желающим базовый шаблон.
При выборе шаблона помните, что он должен быть понятен домовладельцам. Ищите шаблон с четкими линиями, который не кажется перегруженным. Кроме того, вы можете выделить наиболее важные части, такие как информация о депозите и окончательная цена. Не забудьте проверить форму заявки и контракт на кровельные работы у юриста, прежде чем начать их использовать.
Теперь, когда вы готовы раздавать более точные и убедительные ставки, остается только следить за некоторыми зацепками и со временем совершенствовать свою стратегию. IKO предлагает дополнительную информацию для специалистов по кровельным работам, в том числе о том, как привлечь больше потенциальных клиентов, справиться с негативными отзывами или начать свой собственный кровельный бизнес.
© 2004-2023 IKO Industries Ltd., IKO Industries, Inc., а также их аффилированные и связанные лица. Все права защищены.
Информация на этом веб-сайте может быть изменена без предварительного уведомления. IKO не несет ответственности за ошибки, которые могут появиться на этом веб-сайте.
IKO стремится точно воспроизвести экранные изображения представленных образцов гонта и фотографий дома. Однако из-за производственных отклонений, ограничений разрешения вашего монитора и различий в естественном внешнем освещении фактические цвета могут отличаться от изображений, которые вы видите. Чтобы гарантировать полное удовлетворение, вы должны сделать окончательный выбор цвета из нескольких полноразмерных гонтов и просмотреть образец продукта, установленного на доме. Пожалуйста, ознакомьтесь с нашими юридическими уведомлениями для США или нашими юридическими уведомлениями для Канады.
Местоположение установлено для просмотра всех.
IKO производит продукцию для определенных регионов Северной Америки.
Чтобы убедиться, что мы предлагаем продукты, доступные в вашем регионе, выберите свою страну и штат/провинцию.
